Cityron CTY-1.8 Регулятор скорости вентилятора. Лезем с осциллографом
- Цена: 8908
- Перейти в магазин
Это регулятор скорости вращения для однофазных вентиляторов 220В.
Имеет возможность управляться либо сам, либо с выносного резистора, либо с микроконтроллера по 0-10v.
Почему-то производитель не считает нужным рассказать, как он на самом деле работает, так что это сделаю я, тем более что двухлучевой осциллограф в наличии.
инструкция

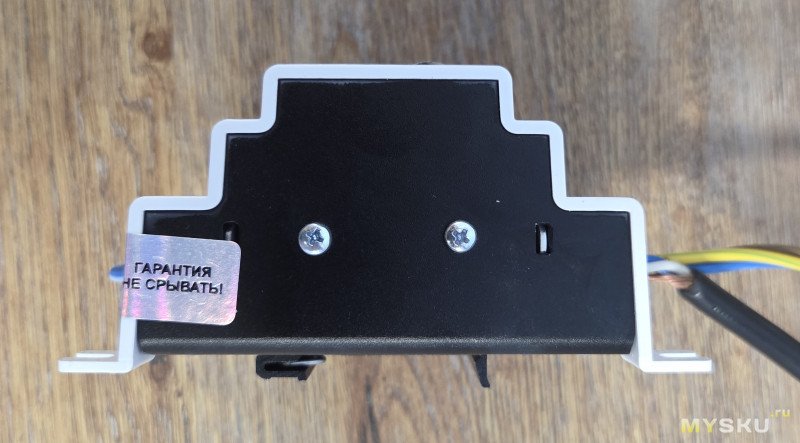

Может быть закреплён на DIN рейку, а также это крепление можно снять и закрепить его на щит.
Из минусов отмечу что теперь появился джампер, и подключение более сложное(в плане понимания, что куда подключать) чем для прошлой ревизии.
Инструкция прошлой ревизии
Щупы конечно плотно встали, надо было подлиньше проводки вставлять.
Вентилятор управляется, в данном случае, изменением амплитуды синусоидального напряжения при сохранении частоты в 50 герц.

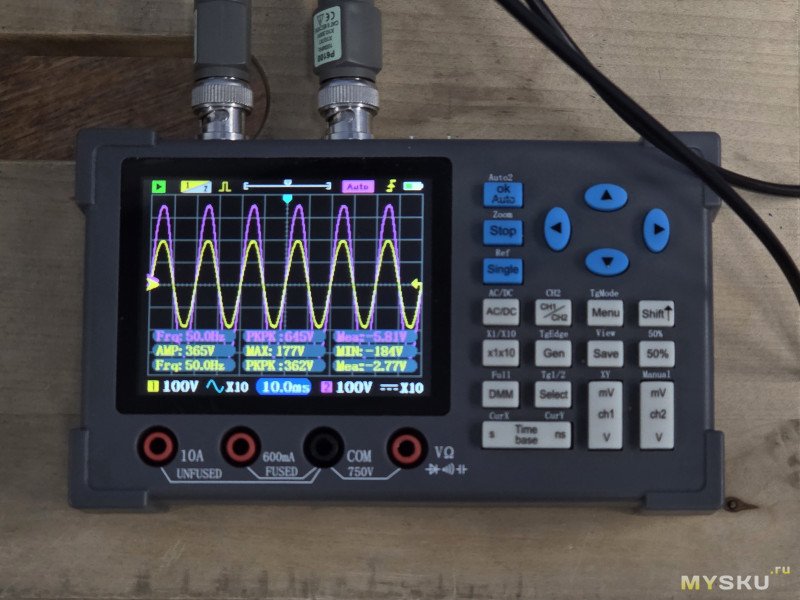

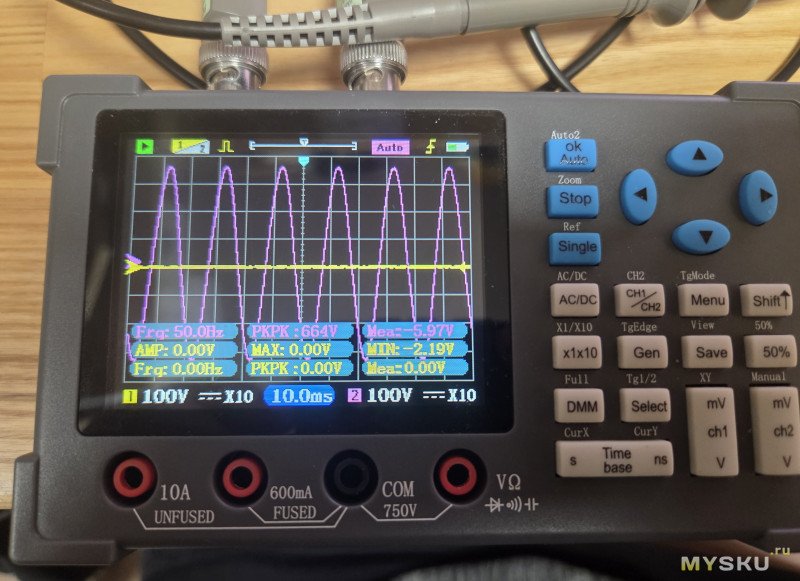

Это достигается тем, что на одном проводе делается синусоида со значением напряжения пик ту пик 645 вольт и оно не меняется в процессе регулирования, на втором проводе синусоида меняется и становится тем меньше, чем большую уставку я задаю. Разность таких синусоид тоже будет синусоида, с амплитудой соответственно уставке, больше или меньше. Другими словами оно делает две синфазные синусоиды, и меняет одну из них по амплитуде, а вентилятор работает на их разнице. По сути, с точки зрения вентилятора, это электронный латр.
При работе на примерно 20% сам регулятор нагревается до 40 градусов.
Стальную траверсу снять не удалось, винтики открутил, но сниматься она не захотела, усилия прилагать не стал.

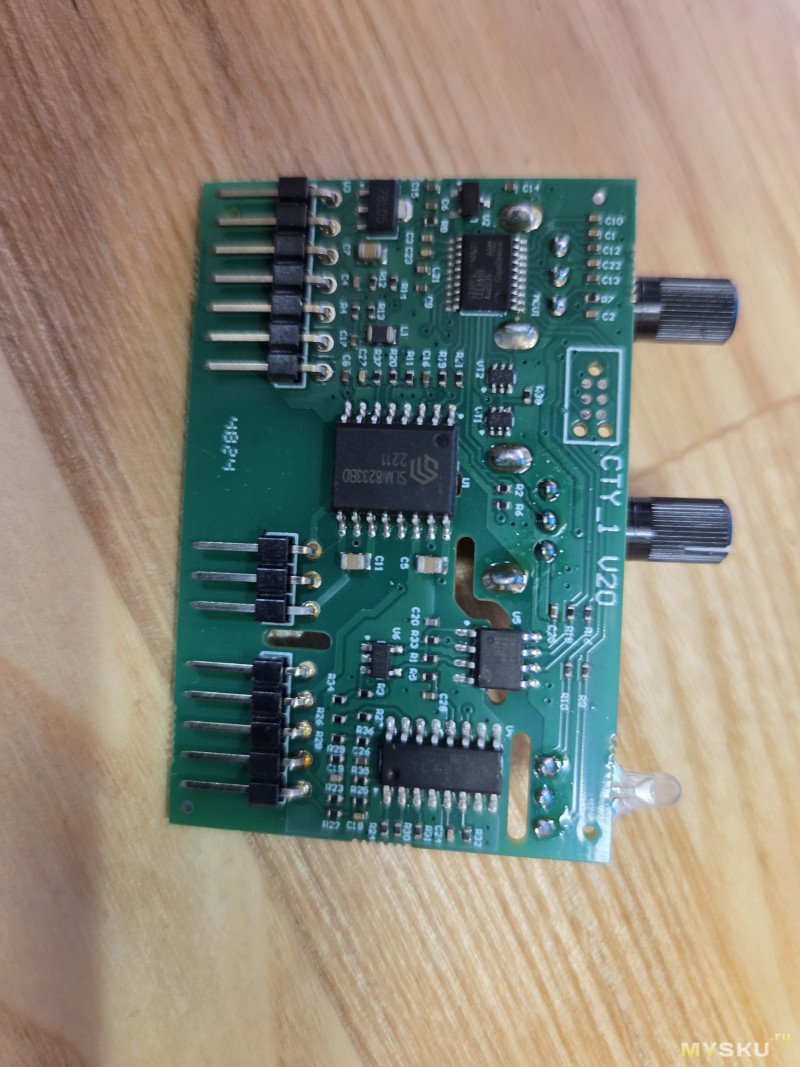

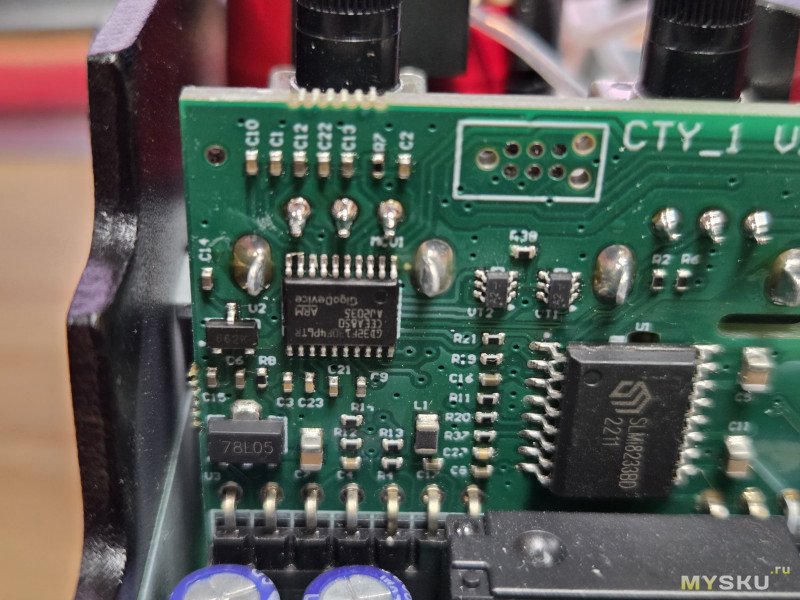

Собран на SIM6892M — the high voltage 3-phase motor driver. Источник: t.me/handventchat/55579
Имеет возможность управляться либо сам, либо с выносного резистора, либо с микроконтроллера по 0-10v.
Почему-то производитель не считает нужным рассказать, как он на самом деле работает, так что это сделаю я, тем более что двухлучевой осциллограф в наличии.
инструкция

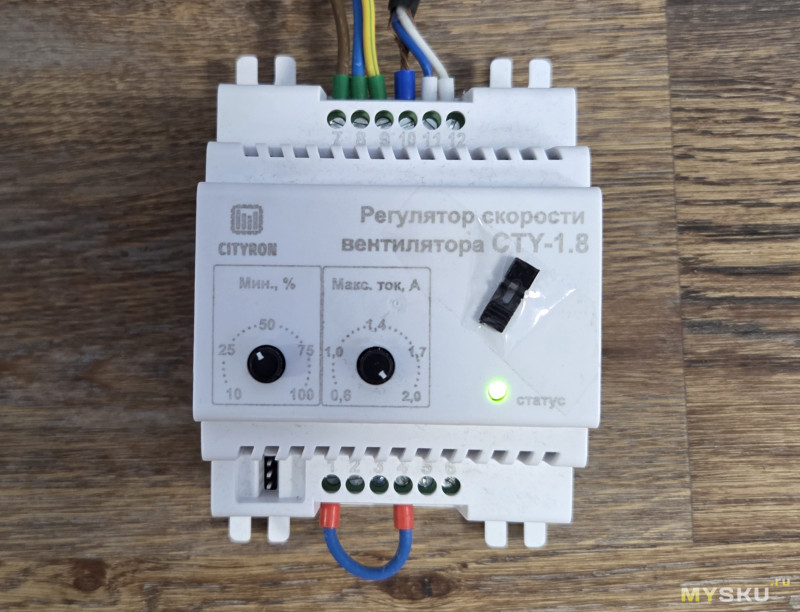

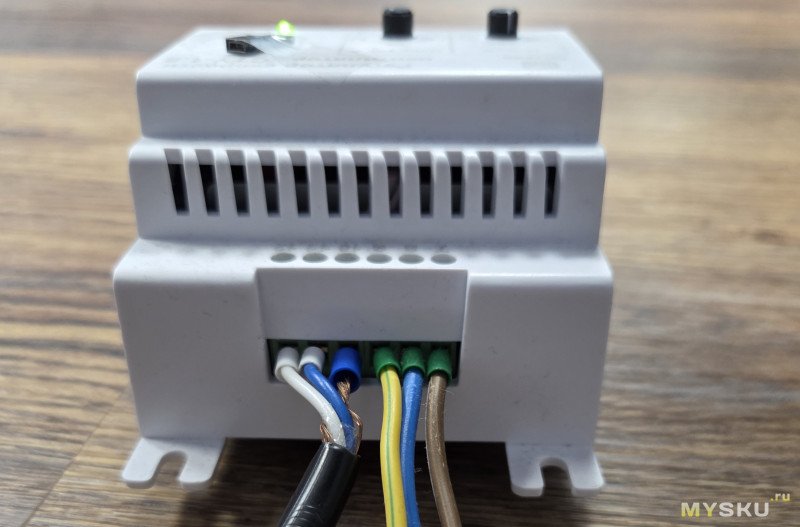

Внешний вид

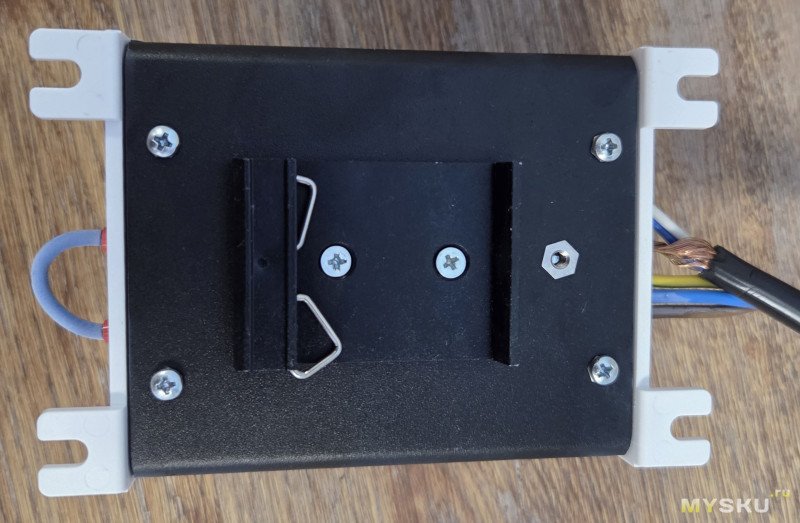

Может быть закреплён на DIN рейку, а также это крепление можно снять и закрепить его на щит.Из минусов отмечу что теперь появился джампер, и подключение более сложное(в плане понимания, что куда подключать) чем для прошлой ревизии.
Прошлая ревизия
Инструкция прошлой ревизииОсциллограмма

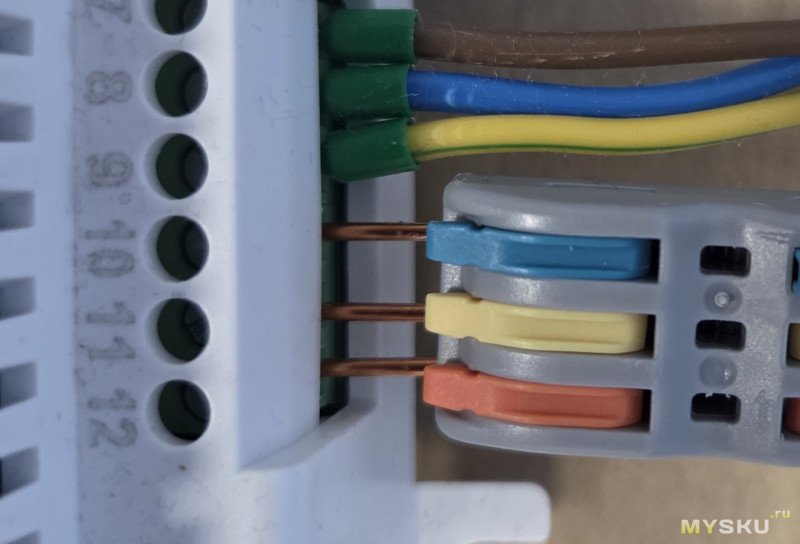

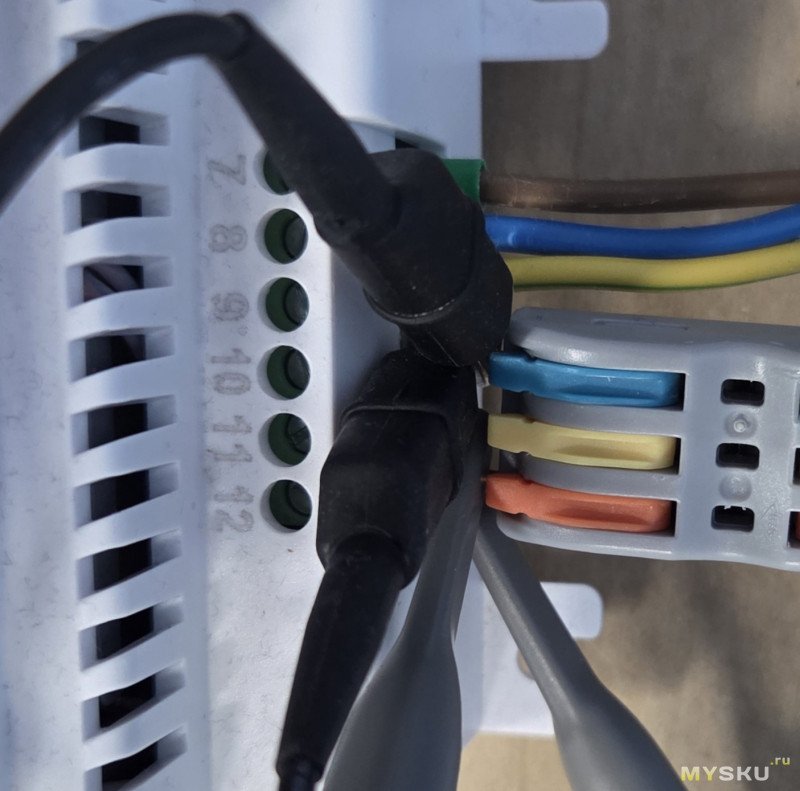

Для снятия осцилограммы с работающим вентилятором из проходной клеммы и отрезков медного провода было сооружено это:Щупы конечно плотно встали, надо было подлиньше проводки вставлять.Вентилятор управляется, в данном случае, изменением амплитуды синусоидального напряжения при сохранении частоты в 50 герц.
Это достигается тем, что на одном проводе делается синусоида со значением напряжения пик ту пик 645 вольт и оно не меняется в процессе регулирования, на втором проводе синусоида меняется и становится тем меньше, чем большую уставку я задаю. Разность таких синусоид тоже будет синусоида, с амплитудой соответственно уставке, больше или меньше. Другими словами оно делает две синфазные синусоиды, и меняет одну из них по амплитуде, а вентилятор работает на их разнице. По сути, с точки зрения вентилятора, это электронный латр.
При работе на примерно 20% сам регулятор нагревается до 40 градусов.

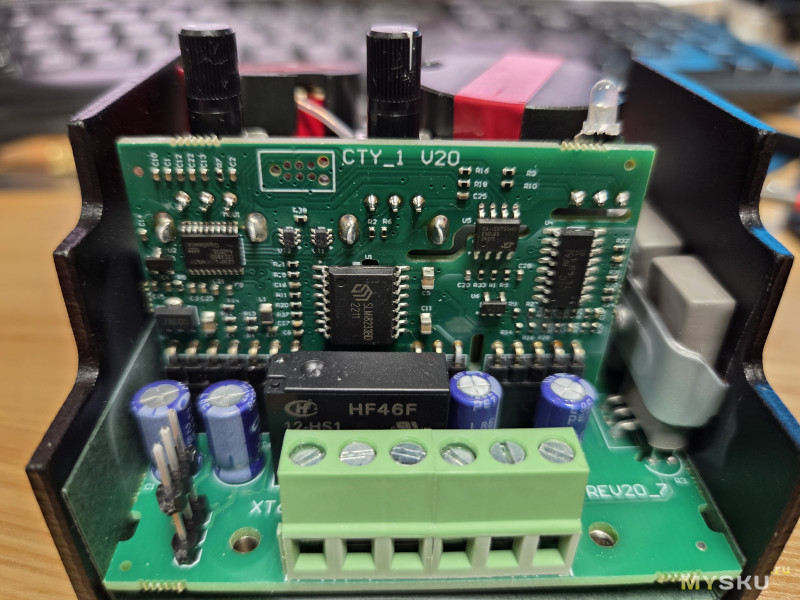

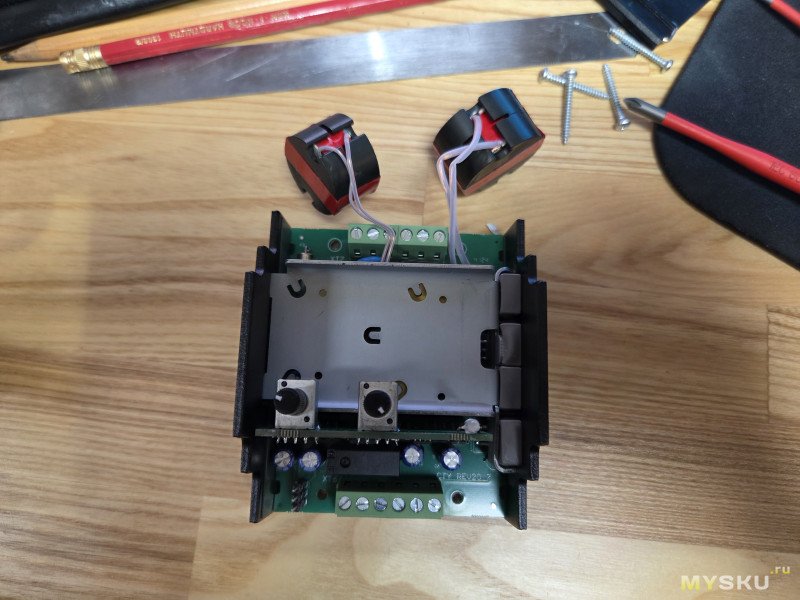

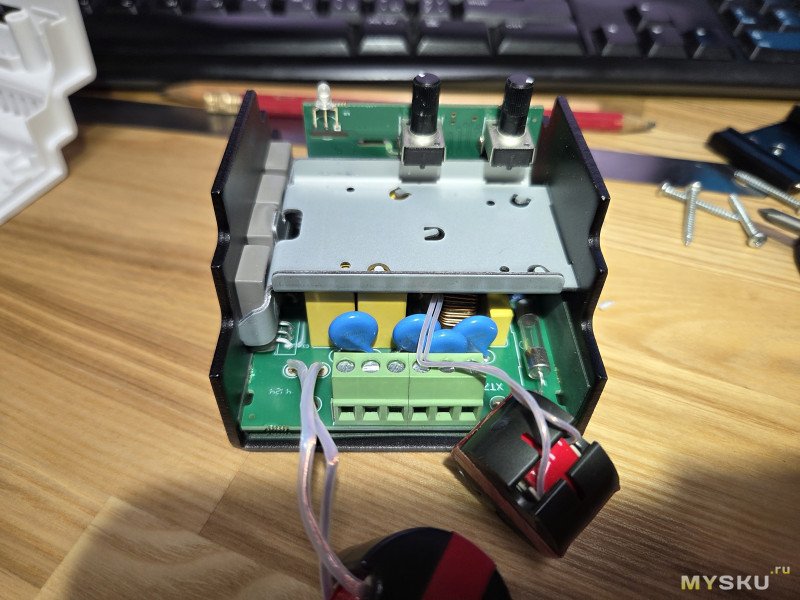

Разборка

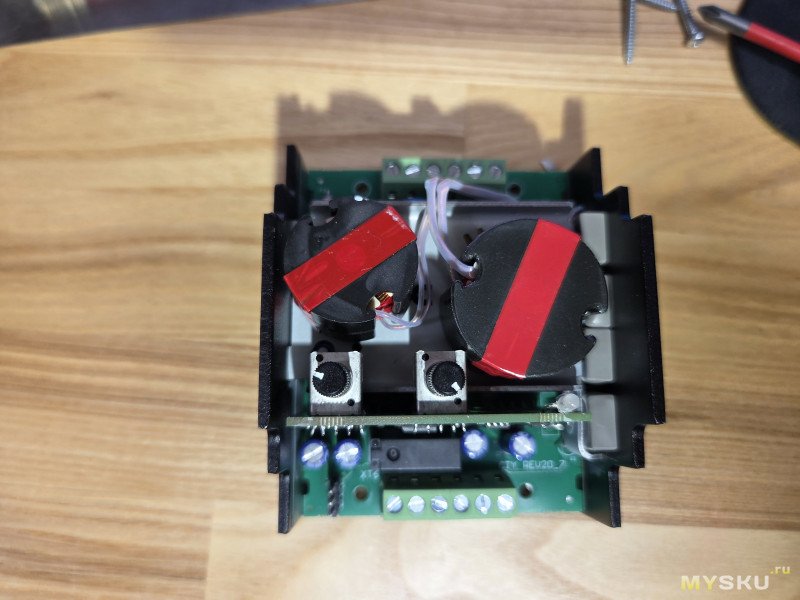

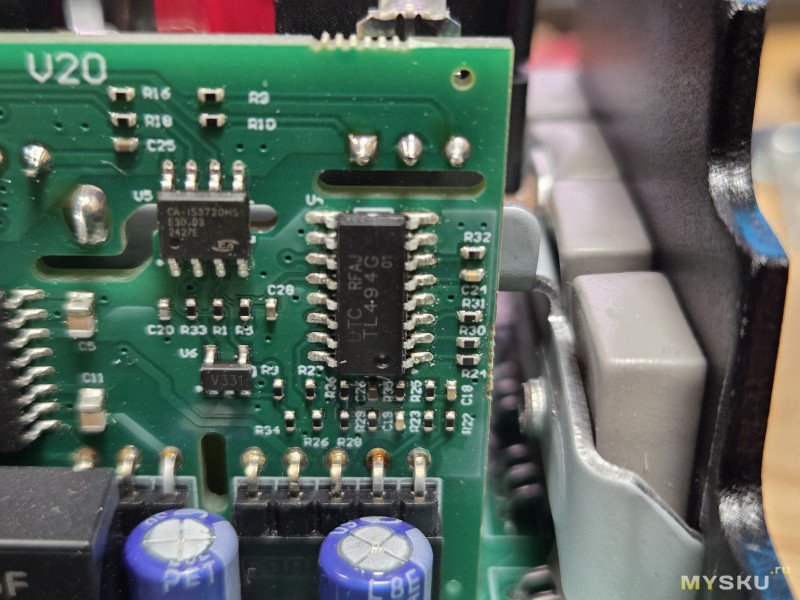

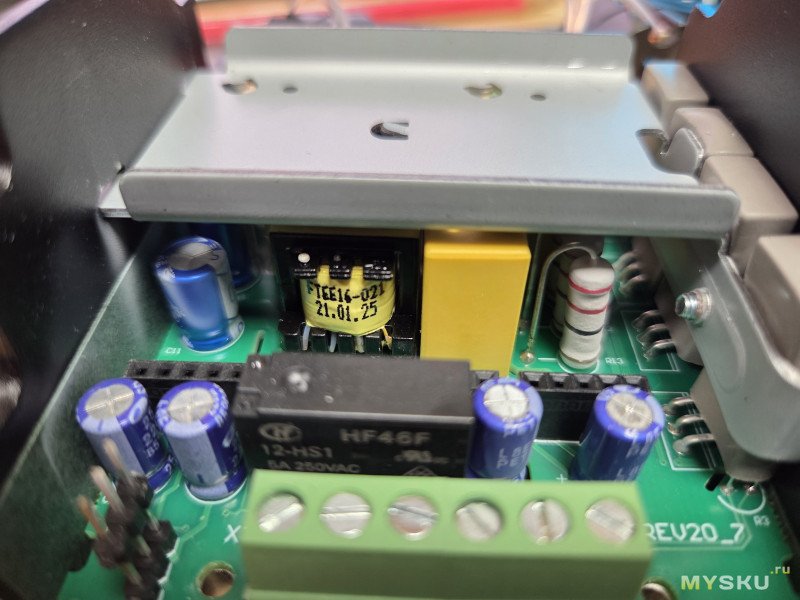

Стальную траверсу снять не удалось, винтики открутил, но сниматься она не захотела, усилия прилагать не стал.Вместо регулятора
Есть регулируемые вентиляторы типа KRAFTAIR BKK-250-EC по вполне вменяемым ценам(8тыс на Wildberries на 2026-01-30, но 31го цены скакнули до 14 тыс), в них встроен частотник, управляются также аналоговым сигналом 0-10V или от ручки.Собран на SIM6892M — the high voltage 3-phase motor driver. Источник: t.me/handventchat/55579
