СЗУ складное USB-С 18 Вт PD

  1. Цена: 264 руб
  2. Перейти в магазин

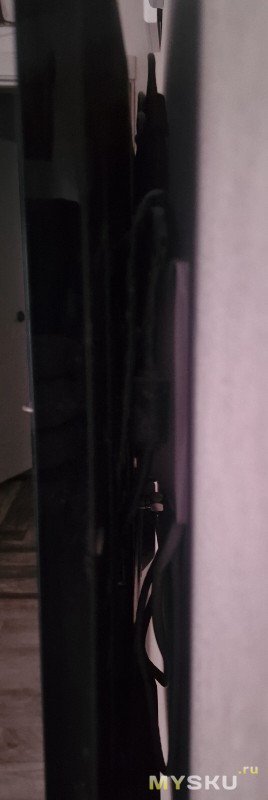

Понадобилось мне разместить адаптер 5В 2А за телевизором, места там мало, лишних тройников переходников не захотел, нашёл тонкий адаптер, почти отвечающий требованиям, без колхозинга не обошлось.

Много фото, мало тестов

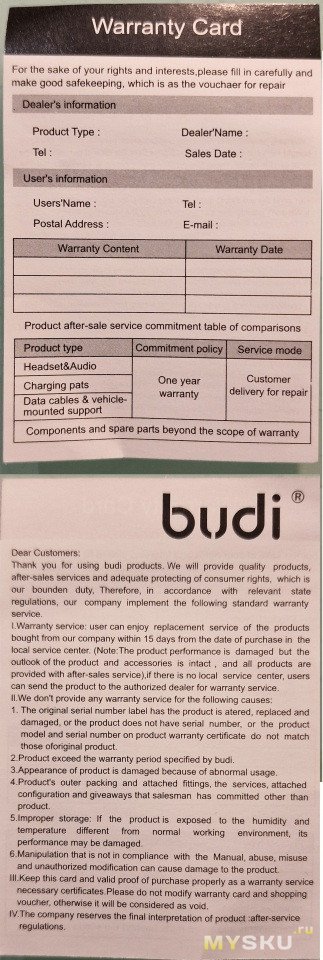

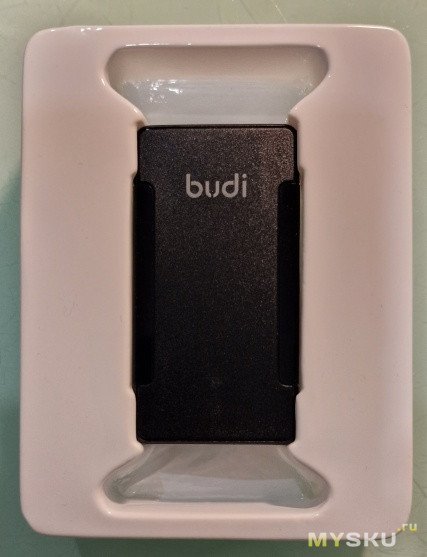

Поставляется в картонной коробке без доп. пакетов, адаптер внутри в пластиковом корыте, гарантийный талон.

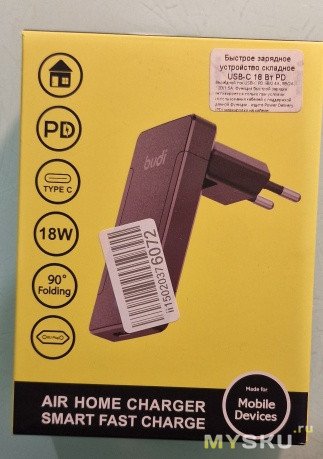

Упаковка

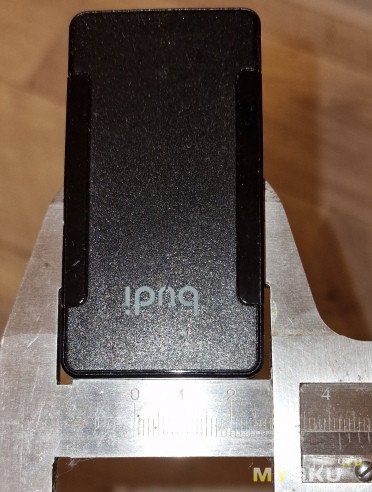

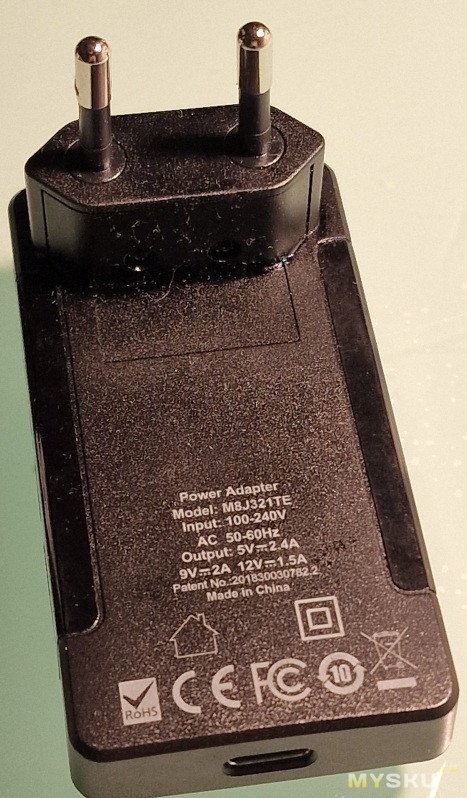

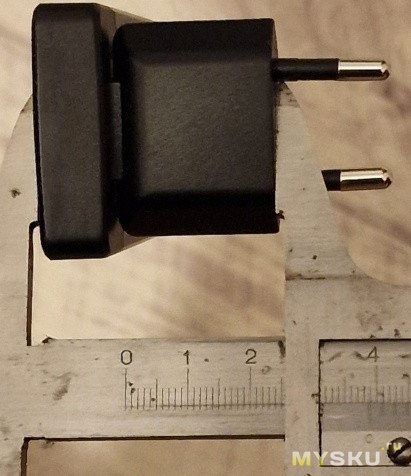

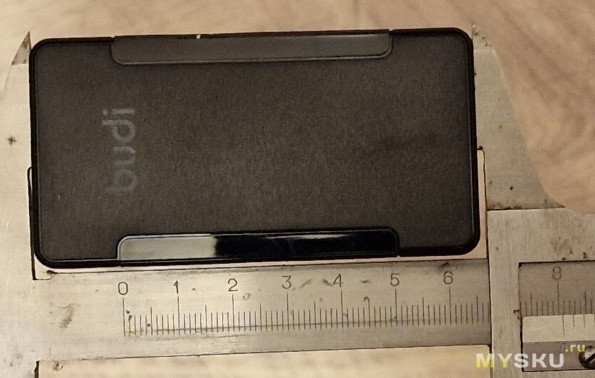

Размеры
Длина 81мм
Ширина 42мм

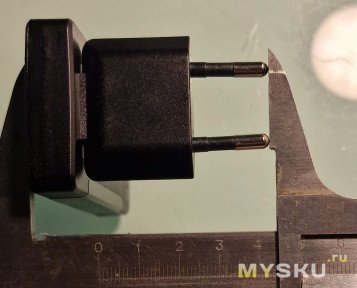

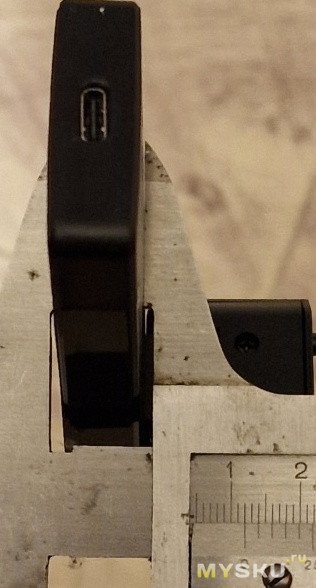

Толщина без учёта вилки 12мм., без учёта штырей 39мм., полная 58мм., со сложенной вилкой 26мм.

Как и предполагалось, компактность оказалась недостаточной, вскрываю, режу.

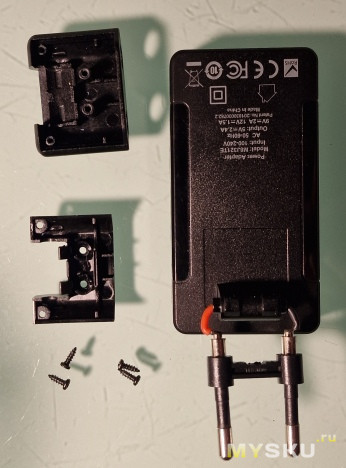

Вилка разборная, на четырёх саморезиках, складывается туго, с заметной фиксацией в крайних и среднем положении.
Крышка на клею плюс штыри по углам.

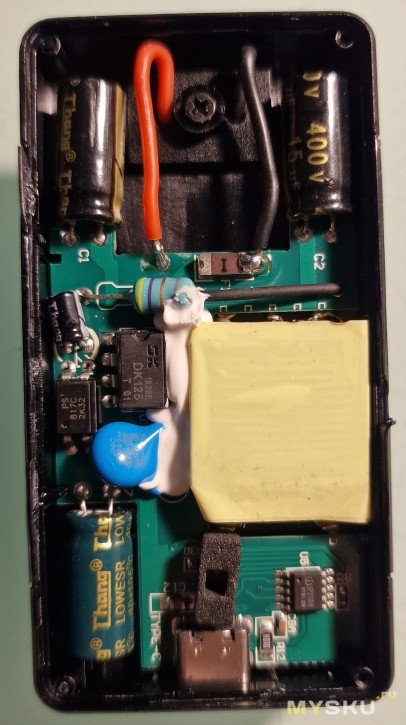

Потроха подробно

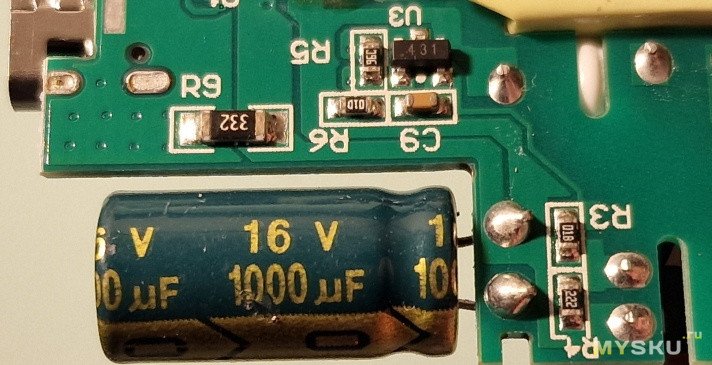

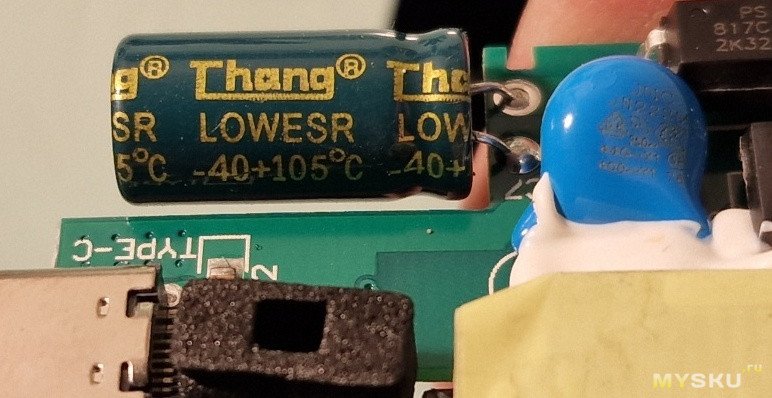

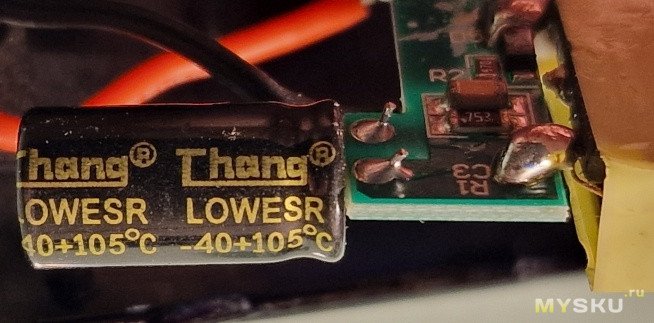

Конденсаторы в первичке 2 штуки по 15мкФ 400В, выходной 1000мкФ 16В некий Thang LOWESR -40+105°С

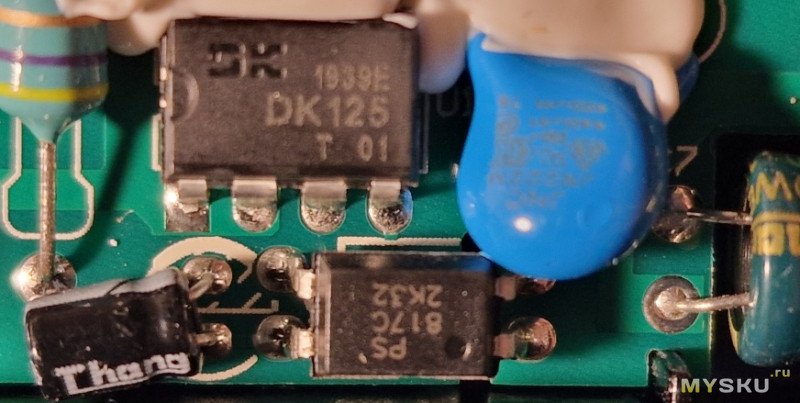

ШИМ драйвер DK125

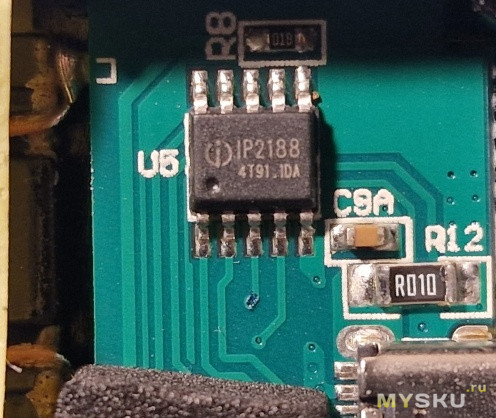

Управление питанием IP2188
Выпрямитель, может показаться, некий диод шотки, но нет — в двухвыводном корпусе мосфет с контроллером, DK5V85R15C, синхронный выпрямитель, если не ошибаюсь. Заметно увеличивает КПД, а так же уровень пульсаций на выходе, надеюсь, некритично, померить нечем.(
В остальном, можно сказать, стандартно — TL431, PS817C, Y-конденсатор, на входе SMD предохранитель, синфазного дросселя нет. Провода с вилки силиконовые. В целом очень всё аккуратно.

Подрезал вилку и приклеил на поксипол, больше она не складная.

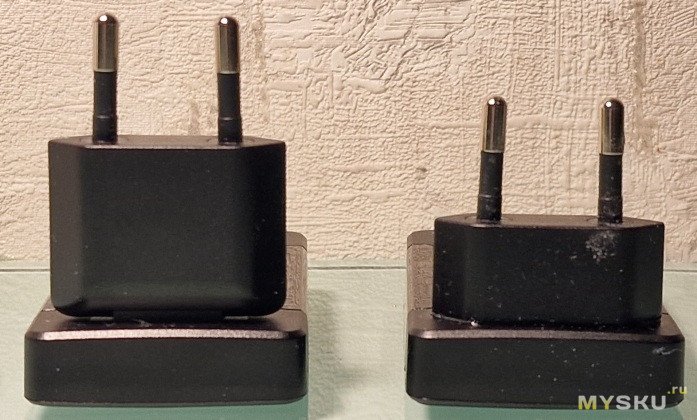

После переделки

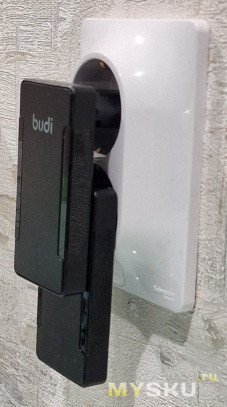

Зато в розетке намного красивее торчит. А так как адаптеров по такой смешной цене я заказал два, можно сделать так:
Похудел на 12мм.

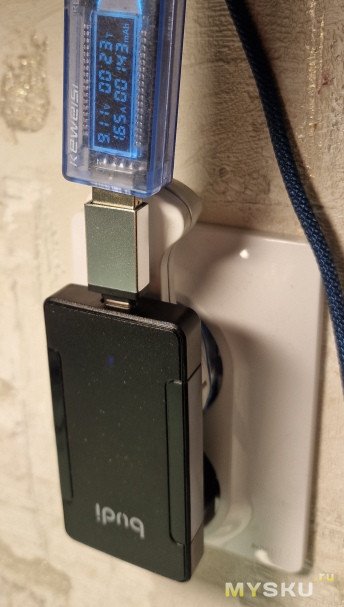

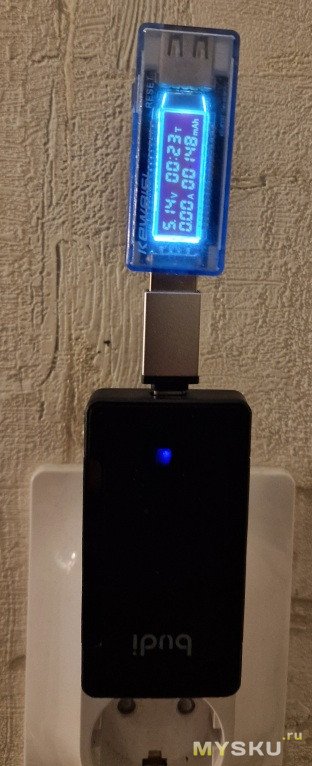

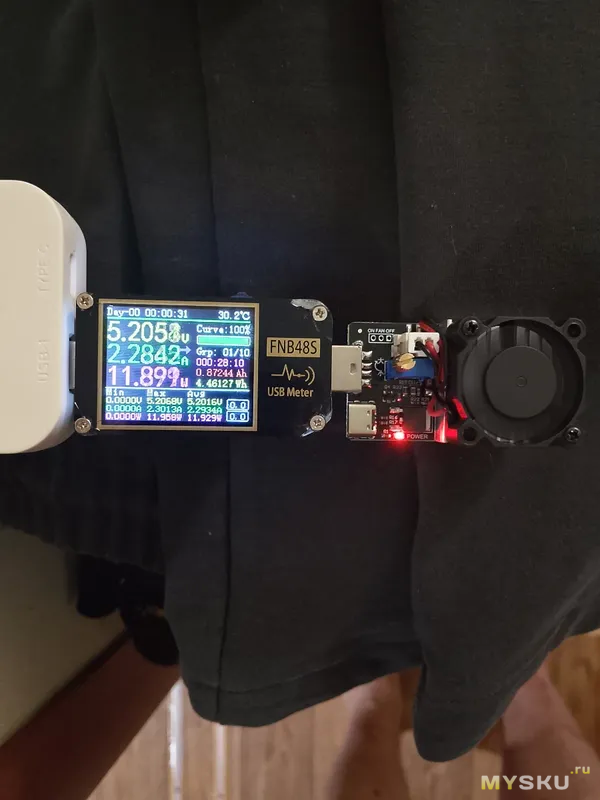

USB тестер у меня только на Type-A, подключил через переходник.
спойлер
С переходником на выходе 5В., но проводом C to C колонку с неправильным CC1/CC2 (Configuration Channel) воткнул — не заряжается.
9В на телефон есть, PD работает, ура.

Нагрев умеренный, цифр не приведу, померить нормально нечем.
Пластик корпуса прочный, вязкий, плавится неохотно.
Покупкой доволен.
Планирую купить +11 Добавить в избранное
+45 +62
свернутьразвернуть
Комментарии (75)
RSS
+
avatar
+3
  • Funt
  • 19 марта 2026, 05:19
Ну за 2 сотки вроде как терпимо
+
avatar
+8
  • Moledak
  • 19 марта 2026, 07:08
За 2 сотки терпимо, я его за штукарь брал лет 6 назад.
Рекордсмен по пульсациям, из пары десяток моих зарядок. Выкинул его, взамен взял проверенный Ugreen.

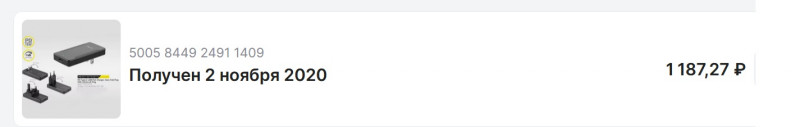

ПС. Нашел в заказах эту Байду, даже дороже покупал. Прилично так этот мусор подешевел со временем.
+
avatar
0
А всего то, нужно было выходной электролит поменять на какой-нибудь полимерный 470...1000. Ну и керамикой зашунтировать(не обязательно). Входные тоже желательно поменять. Эти Танги — редкостное гуано. У меня как-то была горсть новых(!). Разброс емкости — от 0 до 100% )))
+
avatar
+7
  • Moledak
  • 19 марта 2026, 08:48
Мне проще сразу нормальную зарядку купить, чем расковыривать и модернизировать имеющийся ноунейм. Просто когда её брал, в таком форм-факторе зарядок еще не было, Baseus и Ugreen свои г-образные зарядки позже выпустили.

ПС. Хотел модернизировать светодиодную лампочку, но чтобы купить несколько резюков разными номиналами, это я должен отдать три стоимости лампочки.
https://www.ozon.ru/product/0805-82-om-5-chip-rezistor-25sht-982549015
Такое рукоделие нынче дорого обходится.
+
avatar
+1
  • redcap
  • 19 марта 2026, 09:55
ПС. Хотел модернизировать светодиодную лампочку, но чтобы купить несколько резюков разными номиналами, это я должен отдать три стоимости лампочки.
У соседа большущая коробка с дохлыми лампочками. Резисторы в них живые :)
+
avatar
+1
  • Moledak
  • 19 марта 2026, 10:11
У меня тоже они живые, мне надо было ими подобрать нужную яркость, потому что лампы хотел в ночнике использовать, а самой минимальной мощности, которые сумел найти, все равно бьют по глазам.
+
avatar
+1
  • Raff4ik
  • 19 марта 2026, 13:38
Вот например, набор smd резистров, есть в т.ч. и 82R что у вас по ссылке. На озоне я такие наборы в два раза дороже находил, поэтому если не к спеху можно на али дешевле набором взять.
ali.click/ftfc318
+
avatar
0
  • NeO928
  • 20 марта 2026, 05:43
Вы уже уменьшали пульсации?
В личку вопрос написал, прочтите, пожалуйста
+
avatar
0
ответил
+
avatar
0
Думал себе тоже ее заказать, но почитал обзоры и пишут о том, что устройство перезагружается при подключении/отключении более 1 провода для зарядки.
+
avatar
+3
  • Moledak
  • 19 марта 2026, 10:16
Так большинство зарядок работает, для согласования мощности, чтобы не выйти за рамки допустимой.
По крайней мере из той кучи зарядок, что у меня в наличии, они все перезагружаются.
Есть очень редкие, которые не перезагружаются, но я не ставил себе цель купить такую, нет в ней необходимости.
+
avatar
+2
  • katran
  • 19 марта 2026, 10:24
так и должно быть когда есть быстрые зарядки
чтобы не сжечь то что её не подерживает
+
avatar
0
У этой только один выход. Так что забудьте.
+
avatar
0
  • Berlin
  • 19 марта 2026, 10:49
В соседней теме про Ugreen, в комментариях рассказали про пульсаций. Каждую серию нужно отдельно исследовать.
+
avatar
+1
  • Moledak
  • 19 марта 2026, 11:08
Дык, я же в той теме и отписывался))
Мне югрины с такими пульсациями не попадались, еще вопрос как их мерить, многие используют транзисторные нагрузки, которые сами генерируют нехилые пульсации.
+
avatar
0
  • NeO928
  • 20 марта 2026, 05:22
Тоже планирую такую приобрести.Как у нее с пульсациями на портах?
Норм?
+
avatar
+1
  • katran
  • 19 марта 2026, 10:23
три сотки всёже
+
avatar
-1
  • RPT
  • 19 марта 2026, 06:16
Я давно уже перешел на розетки с УСБ что то типа такой
+
avatar
+15
Сразу возникают вопросы, качества, мощности таких встроенных зарядок, какие протоколы поддерживают и прочее.
+
avatar
0
  • RPT
  • 19 марта 2026, 09:15
Ребят, сейчас есть на любой вкус и на любой протокол. Лично у меня заточено под умный дом с возможностью управления. Конкретно модель не подскажу, прошло уже много времени от приобретения.
+
avatar
+7
  • Corvair
  • 19 марта 2026, 09:16
Здесь на самой же розетке указано, что там всего 5В/2,1А, а разъёмы скорее всего запараллелены, как в самых дешёвых зарядках. А стоит наверняка как неплохой блок с быстрой зарядкой, например недавно видел в продаже шнайдеровские подобные розетки со встроенными ЗУ — самые базовые хар-ки, но стоят как запчасти к звездолёту.
+
avatar
0
Я тоже искал подобные, но больше, чем на 5В/2,4А — никто не делает, видимо проблемы с охлаждением опасаются.
+
avatar
0
  • avihome
  • 19 марта 2026, 11:33
Давно уже бывают 20Вт. Например:
https://aliexpress.ru/item/1005005222794588.html?sku_id=12000032248466320
Вроде и больше видел, но уже существенно подороже.
+
avatar
+6
  • katran
  • 19 марта 2026, 12:05

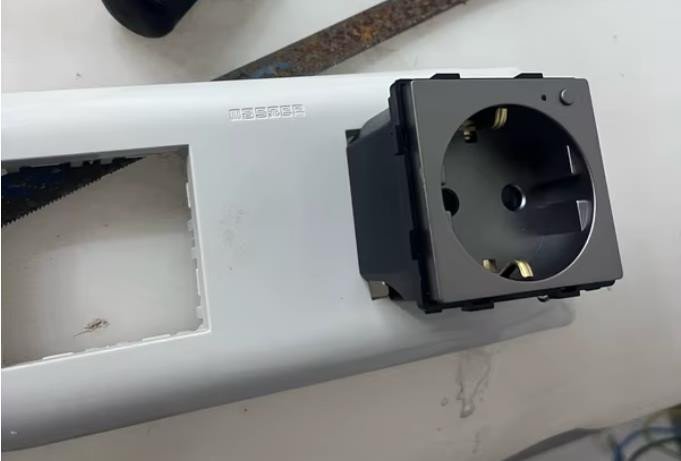

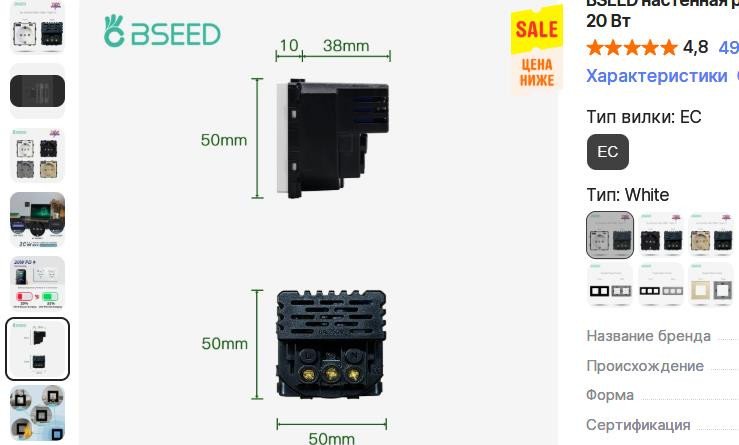

Главное учесть
Дополнительная информация

размеры… и да рамки они по цене розетки продают
Дополнительная информация

(размеры у управлямой и USB одинаковый) точнее с USB длинее на 5мм
Дополнительная информация

Дополнительная информация
+
avatar
+2
  • avihome
  • 19 марта 2026, 12:18

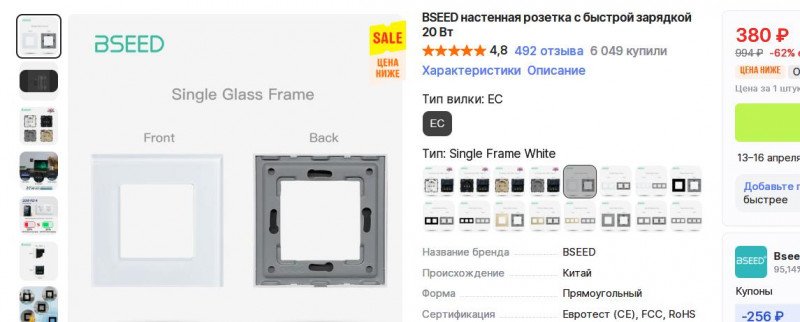

Есть и «более обычный» вариант: https://aliexpress.ru/item/1005009473027098.html?sku_id=12000049213913044
И у bseed тоже есть «обычные» с 20W. Вот более мощных не вижу что-то, вроде подороже были 33Вт, если не показалось ;)
Add: А температуры вроде норм, GAN и покруче греются.
+
avatar
+3

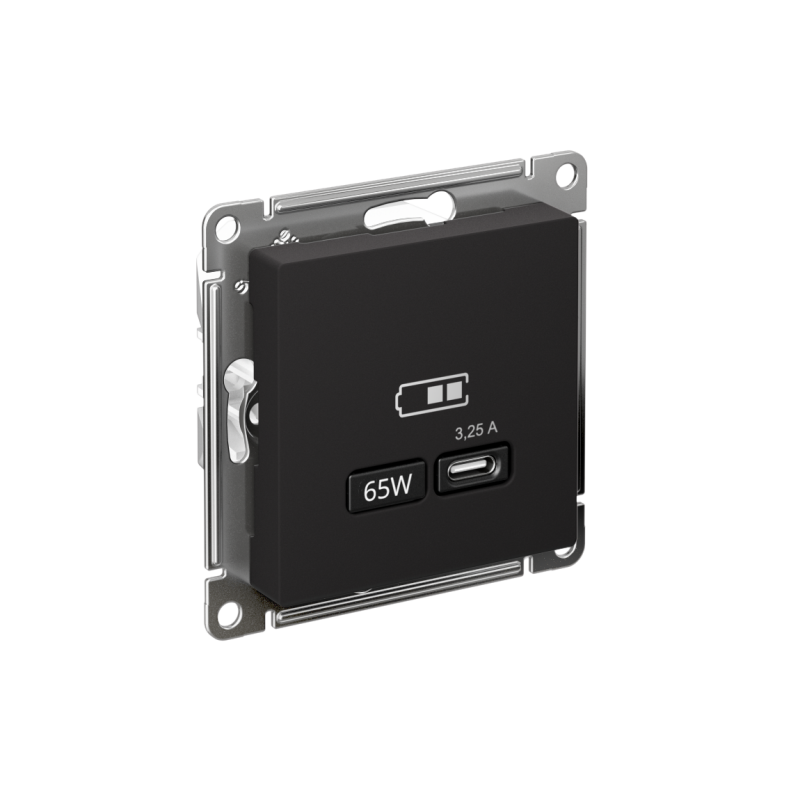

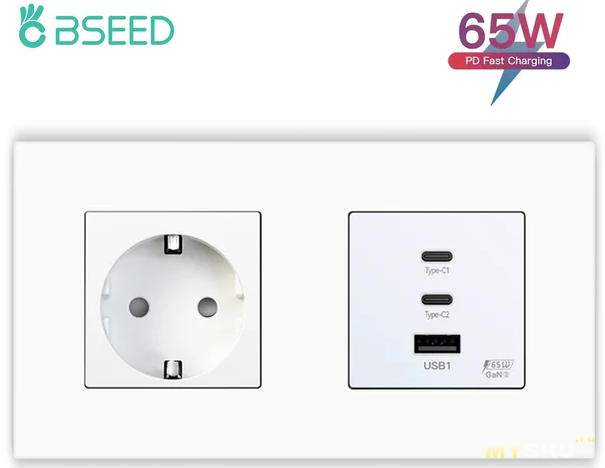

У систем электрика уже лет 5 как есть usb type C «розетка» с выходной мощностью до 65Вт. Но понятное дело что там только USB есть, без обычной розетки. Плюс к сожалению выключателя нет.
А из комбинированных, с обычной розеткой Шуко только до 15Вт есть
+
avatar
+1
Даже встроенная на 65Вт без розетки — это уже не плохо, всё равно на постоянку держу БП от ноутбука. Ещё бы в пару к type-C добавить A для зарядки всякой мелочёвки типа часов или наушников, и можно рассмотреть вопрос покупки, но боюсь, что цена не устроит.
P.S. Нашёл и такую, правда уже только 45 Вт:
+
avatar
+1

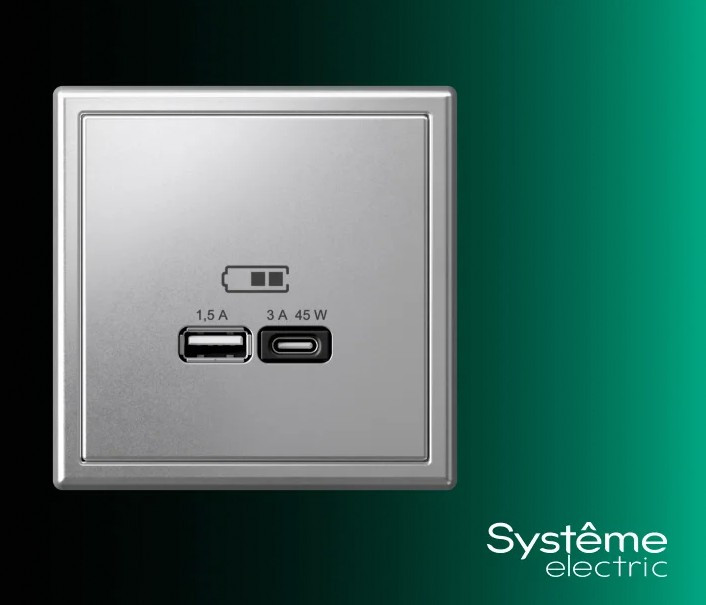

Ну вот вам версия и с type C+ type A, правда уже максимум до 45 Вт (но до 20В умеет все-равно выдавать). Ценник конечно не три копейки и type A вообще только 5В 1,5А умеет
www.vseinstrumenti.ru/product/rozetka-usb-schneider-electric-atlasdesign-a-tip-c-45w-vysokoskor-zaryad-qc-pd-mehanizm-belyj-atn000129-5230849/

Если что у система эти механизмы есть и в серии атлас дизайн и глосса и арт гэллери. Ну и плюс смотрю кроме система подобные юсб розетки с PD и мощностью в 45-65Вт появились и у других производителей- можете в том же ВИ поглядеть в разделе юсб розеток розетки других производителей, какие есть
+
avatar
0
  • katran
  • 20 марта 2026, 21:01
оно конечно… наверное из платины?
мощность: тип-A – 7.5 Вт, тип-С — 45Вт
+
avatar
+1
Ну во-первых с чем сравнивать будем? Тут думаю надо с тем же ugreen, anker или хотя бы с baseus сравнивать. У того же ugreen в офф магазине на али минимум 1,5 тысячи стоят бп на 45-65 Вт. А тот же nexode pro на 65 Вт вообще в районе 2700 р.

При этом подрозеточные юсб «розетки» в отличии от обычных «зарядок» просто так не вытащишь в случае чего, соответственно требования к надежности должны предъявляться повышенные (хотя обычных зарядок это тоже касается). Плюс вопрос охлаждения таких бп внутри подрозетников.
Ну и объем рынка- что больше продается- обычных «зарядок» втыкаемых в розетки или же таких юсб розеток, особенно мощных?)

Хотя ценники у нынешнего систем электрика это отдельный разговор… Шнайдер ушли, а понты остались… Но все-равно ценники в данном случае имеют полное право быть выше хороших зарядок от того же югрина банально по причинам вопроса надежности, охлаждения и объема производства/потребления рынком.
+
avatar
+2
  • avihome
  • 20 марта 2026, 21:15
+
avatar
0
Оно, плюс ну абсолютно то же самое продаётся и под другими брендами, например MVAVA:
mvava.ru/catalog/komplektuyushchie/rozetki/mekhanizm_rozetki_bez_ramki_3usb_c_c_a_bystraya_zaryadka_65vt_tsvet_belyy/
+
avatar
-2
  • aliex
  • 19 марта 2026, 14:00
Насчёт качества — USB-розетки бывают и у Шнайдера/Леграна/АББ (отдельные, не комбинированные). Обычно как раз что-то вроде 2А 5В правда, но 18 ватт тоже видел. А больше, как правило, и не нужно.
+
avatar
+9

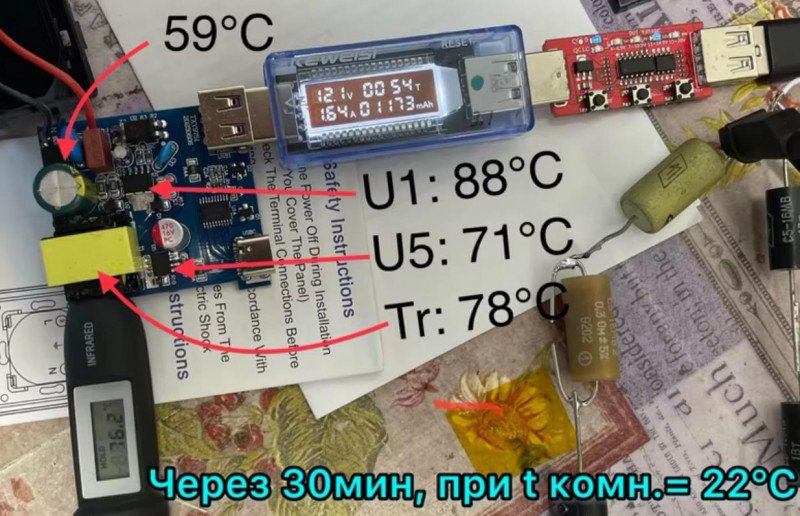

Постоянно включённое в сеть при не лучшем качестве изготовления? А дом не сгорит?
+
avatar
0
  • aliex
  • 19 марта 2026, 14:01
1) ну так можно взять и хорошее качество, не только вот это
2) обычные постоянно включены в сеть у 99% населения
+
avatar
0
Постоянно включенное даже на холостом ходу греется и конденсаторы сохнут. Да и МЧС не рекомендует оставлять ЗУ в розетке. В общем ну нафиг такие USB розетки, особенно в деревянных домах.

Оставленное без присмотра зарядное устройство может стать причиной пожара
+
avatar
+3
  • Raff4ik
  • 19 марта 2026, 16:25
Ну тогда по такой логике стоит отключать вообще все блоки питания, коими кстати они являются а не зарядками. Телевизоры, приставки, роутеры и прочее. Иначе смысла нет отключать одно оставляя при этом ещё с пяток устройств с БП. Но соглашусь что постоянно включенное лучше брать хорошего качества БП.
+
avatar
+1
  • SV13
  • 21 марта 2026, 11:35
Системы умного дома (да и просто на бистабильных реле) позволяют выключать
все потребители, кроме критических, одной мастер-кнопкой, уходя из дома.
+
avatar
0
  • Raff4ik
  • 22 марта 2026, 17:18
Это да, но раз в год и палка стреляет, это я к тому что даже холодильник может загореться, были случаи. А дальше больше, ибо если умный дом к примеру, значит и интернет — значит роутер оставляем, какой-то сервер, а там те же блоки 5 или 12в питают. Ну и в целом тем же камерам, а они тоже свои бп имеют, нужен интернет, так что он тоже критический потребитель. Я это к чему, что самое лучшее это брать нормальные бренды БП, да, это не сведёт к 0% вероятность, но значительно её снизит, чем брать бп за сотку самый дешман и оставлять его работать круглые сутки без присмотра.
+
avatar
+5
  • aliex
  • 19 марта 2026, 16:42
Деревянные дома — это отдельная песня, а в целом — что бы ни рекомендовала МЧС, практически все держат зарядки в розетке 24/7/365, и никакой значимой доли пожаров от этого нет. Другое дело, что я бы что-то брендовое пихал, но то я.
+
avatar
0
  • Corvair
  • 20 марта 2026, 04:38
Не то что зарядки, сейчас в каждом доме десятки приборов, постоянно подключенных к сети и имеющих дежурный режим. Сам стараюсь следить, чтобы они были более или менее качественными и имели нормальный тепловой режим, находились в доступе.
Раньше очень сильно грелись трансформаторные БП DECT телефонов, сейчас же практически все они импульсные.
На работе правило — личные зарядки должны использоваться только под присмотром, в нерабочее время должны быть отключены. Из нагревательных приборов разрешены только микроволновки и кулеры для воды, причём пациентские кулеры подключены к водопроводу и где нет людей ночью, работают только в рабочее время, у персонала же дешманские с бутылями сверху и их предписано отключать в нерабочее время.
+
avatar
+1
  • aliex
  • 20 марта 2026, 04:47
Учитывая упоминание пациентов — там наверняка есть какие-то формальные нормы, плюс это скопление людей, не факт, что способных среагировать в случае чего, но в целом — я стану дёргаться насчёт опасности постоянно включённых приборов когда от них будет, ну, скажем, 10% из всех пожаров, связанных с электричеством (которых далеко не 100% в числе пожаров, а пожаров в принципе не так уж много). В общем, кто как, а я не готов морочить себе голову, избегая угроз, которые намного менее вероятны, чем погибнуть под машиной. Смотрим статистику, считаем вероятности, потом решаем.
+
avatar
0
  • Corvair
  • 20 марта 2026, 06:24
Но в любом случае, постоянно подключенного, неотключаемого оборудования тьма-тьмущая, в том числе с мелкими внешними БП. При этом, все возгорания на моей памяти были от человеческого фактора, как правило это курение. Мелкие внешние БП видимо не зря делаются в прочных глухих корпусах, чтобы не допустить притока атмосферного воздуха в самом начале возгорания, чтобы оно погасло само собой до разрушения корпуса. Плюс предохранитель, который по идее не должен допускать аварийного режима. Зарядники же опаснее в этом плане за счёт наличия разъёмов, но в дорогих конструкциях они могут быть и герметичными.
+
avatar
0
  • SV13
  • 21 марта 2026, 11:42
Посмотреть бы ещё статистику по ДТП, каков процент по вине пьяных водителей, и какой — по вине трезвых…
+
avatar
0
  • aliex
  • 21 марта 2026, 15:55
И как это повлияет на то, что шанс помереть в пожаре (не говоря о пожаре по причине зарядки) намного меньше, чем в ДТП? Речь не о причинах, а о том, что вероятность настолько ниже, что ей можно пренебречь.
+
avatar
+1
  • vlo
  • 21 марта 2026, 17:59
главное это никак не повлияет на страсть отдельных комментаторов сеять панику на пустом месте.
+
avatar
0
  • vlo
  • 19 марта 2026, 19:08
+
avatar
0
  • RPT
  • 20 марта 2026, 05:54
Когда ухожу спать, включенными остаются только дежурные (необходимые) розетки (потребители). Если ухожу из дома, аналогично фактически все отключается. Остается только самое необходимое. Телефоны компьютеры и другие аналогичные устройства заряжаются только когда я нахожусь дома. Телевизоры и медиатехник5а всегда обесточена. Всегда включены только хабы, видеонаблюдение, интернет и пылесосы.
+
avatar
+2
Всегда включены только хабы, видеонаблюдение, интернет и пылесосы.
Ожидал на первом месте увидеть холодильник и совсем не ожидал пылесосЫ.
+
avatar
0
  • RPT
  • 20 марта 2026, 09:40
Конечно вы правы. Хотя холодильнику, если его не открывать, за сутки ничего не будет плохого.
+
avatar
+2
  • SV13
  • 21 марта 2026, 11:33
Строго говоря, никто не мешает в соседнем модуле поставить одноклавишный выключатель и запитать модуль USB через него…
+
avatar
+1
Постоянно включенное даже на холостом ходу греется и конденсаторы сохнут.
https://aliexpress.ru/item/1005007536373333.html
+
avatar
+1
  • SV13
  • 21 марта 2026, 11:31
Странно, почему на стационарные не ставят кнопку-выключатель??
Место позволяет, цена — копеечная в сравнении с самим девайсом…
+
avatar
0
  • NeO928
  • 20 марта 2026, 05:19
Брат одну такую (только с одним usb A), пульсации там высокие — лично проверял тестером Fnirsi FNB 58.
Плата миниатюрная, и кроме обычной зарядки 1-2 А, больше не выдаёт.
Использовать такую зарядку — как играть с огнём
+
avatar
+1
  • Corvair
  • 19 марта 2026, 07:47

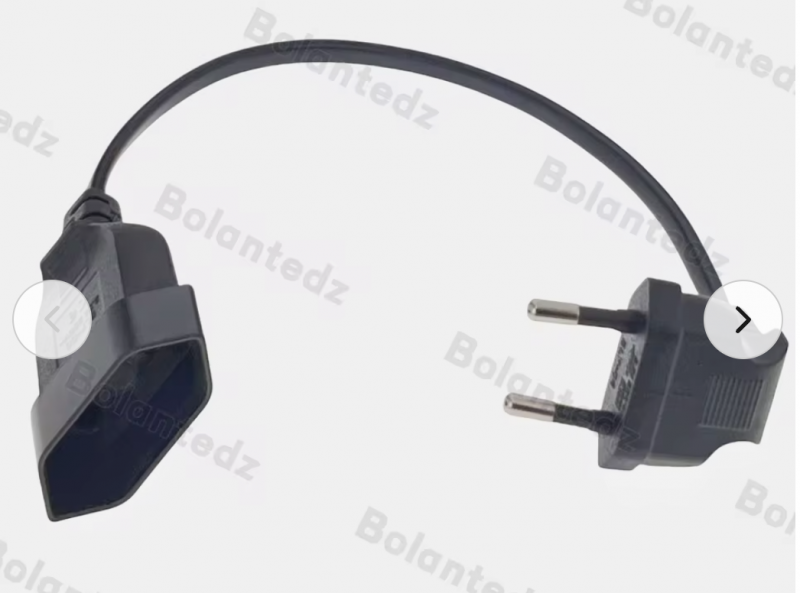

Когда-то давно для такой задачи использовал плоскую вилку «зашкаф» и колодку сетевого фильтра за телевизором, куда были воткнуты требуемые БП.
+
avatar
+3

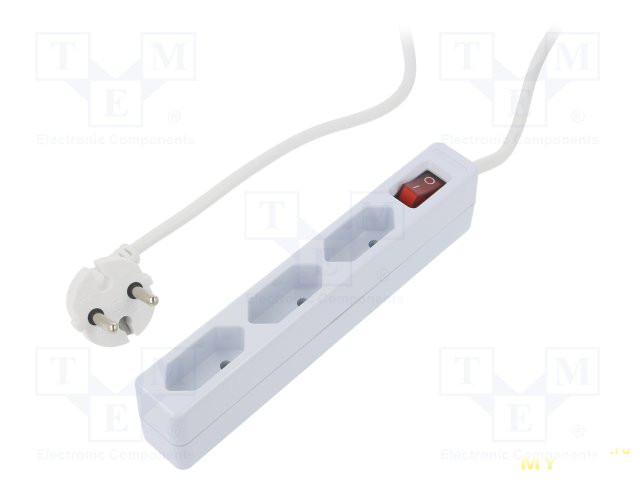

Вы абсолютно правы, продаются плоские поворотные тройники, стоят не дорого и пользоваться удобно, что могу подтвердить лично, есть у меня такие.
+
avatar
+1
продаются плоские поворотные

двойники (хе-хе...)


и даже работают

+
avatar
+1
  • Corvair
  • 20 марта 2026, 04:40
Крайне дешманское исполнение.
+
avatar
0
Никто и не обещал исполнение как для космоса. Да и зарядка ТС далека от мечт.
+
avatar
+11
+
avatar
0
  • sandy7
  • 19 марта 2026, 11:48
У синхронных выпрямителей вроде 3 вывода
+
avatar
+2
Там в корпусе кристалл мосфета, кристалл контроллера и керамический конденсатор.
Например:Из-за заряда конденсатора добавляется пульсаций на выходе. Зато не греется. Но это не точно.
+
avatar
0
  • sandy7
  • 20 марта 2026, 18:31
Я знаю, как включаются синхронные выпрямители. Исток к одному выводу выходной обмотки трансформатора, затвор к другому, сток к нагрузке. Но как включаются 2-х выводные синхронные выпрямители и есть ли такие, не знаю. Возможно это китайский обман. Если в выпрямительном чипе 2 вывода из 3-х соединяются вместе, то это, возможно, просто 2 диода.
+
avatar
0
  • vlo
  • 21 марта 2026, 14:51
зачем гадать и придумывать? есть же маркировка, есть документация на него — crossic.com/wp-content/uploads/2022/04/0db7ee42757cd4c0ce5b01635360c586.pdf
да, это двухвыводный интегральный синхронный выпрямитель.
+
avatar
0
  • sandy7
  • 21 марта 2026, 20:19
Сенкс, не знал, что такие есть. Они, наверное, дороже обычных 3-х выводных, в которых нет конденсатора.
+
avatar
+3
  • asasls
  • 19 марта 2026, 12:08
Страшно запихивать такое за холодильник, холодильник греется, зарядка стремная, там и до пожара недалеко. Хотя русский «авось» непобедим.
+
avatar
+2
так за телевизор же. или где.
+
avatar
+1
За телевизор. Да и холодильник у меня сзади не греется, сейчас испаритель под боковые плоскости многие делают. Впрочем, за холодильником места больше, там и боковой тройник, как выше советовали, хорошо встанет, если понадобится.
+
avatar
+3
  • GeodeZ
  • 19 марта 2026, 15:09
Как-то тоже пришлось в стеснённых условиях, за тумбочкой, думать как запитать пару зарядок/блоков питания. Перерыв весь интернет, нашёл такой вот плоский удлинитель/тройник. Подошёл идеально. Но ждать его пришлось пару месяцев.

+
avatar
+1
Вышло чуть дороже, но по мне качество повыше и рядом.
ссылка
+
avatar
+4

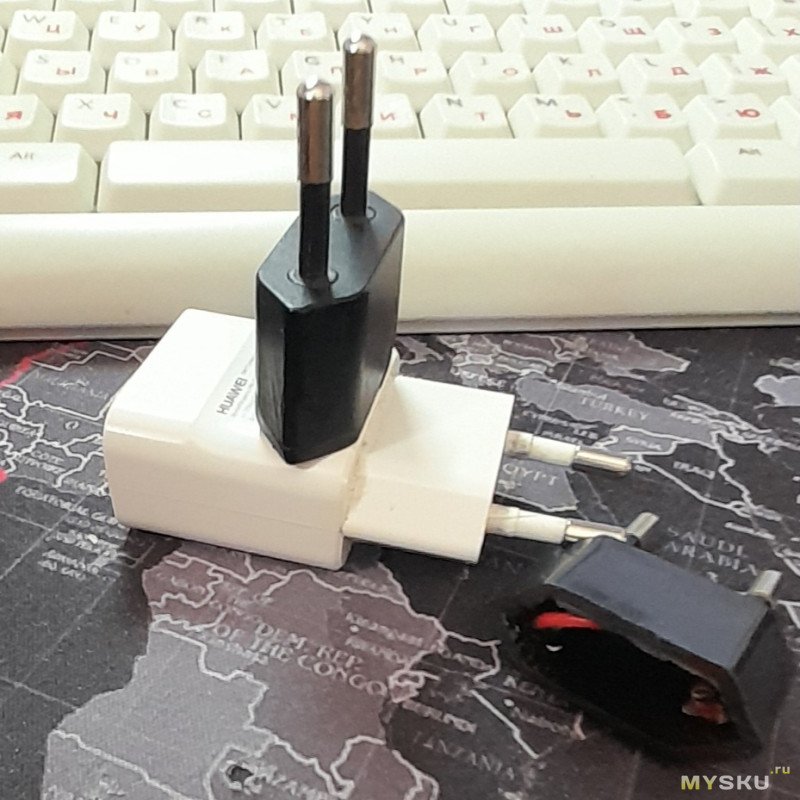

Если колхозить — то колхозить. Когда-то понадобилось нечто подобное, минималистично-захолодильное. Слепил за полчаса с чаепитием, самое сложное — не отпилить лишнего.

+
avatar
0
  • rhr1969
  • 20 марта 2026, 00:05

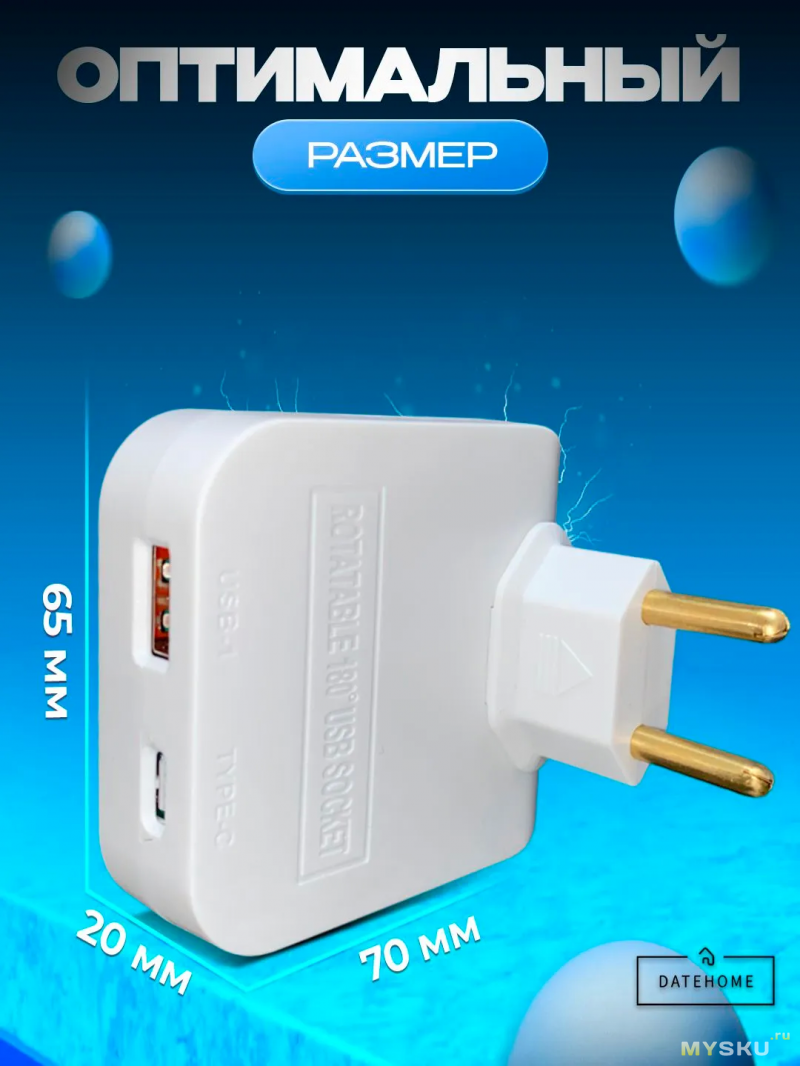

ali.click/uhoe31n с такой никто не сталкивался? Как по качеству?
+
avatar
0
  • NeO928
  • 20 марта 2026, 08:40
Вы уже уменьшали пульсации?
В личку вопрос написал, прочтите, пожалуйста
+
avatar
0
Счас пойду забирать. Посмотрим.
+
avatar
0

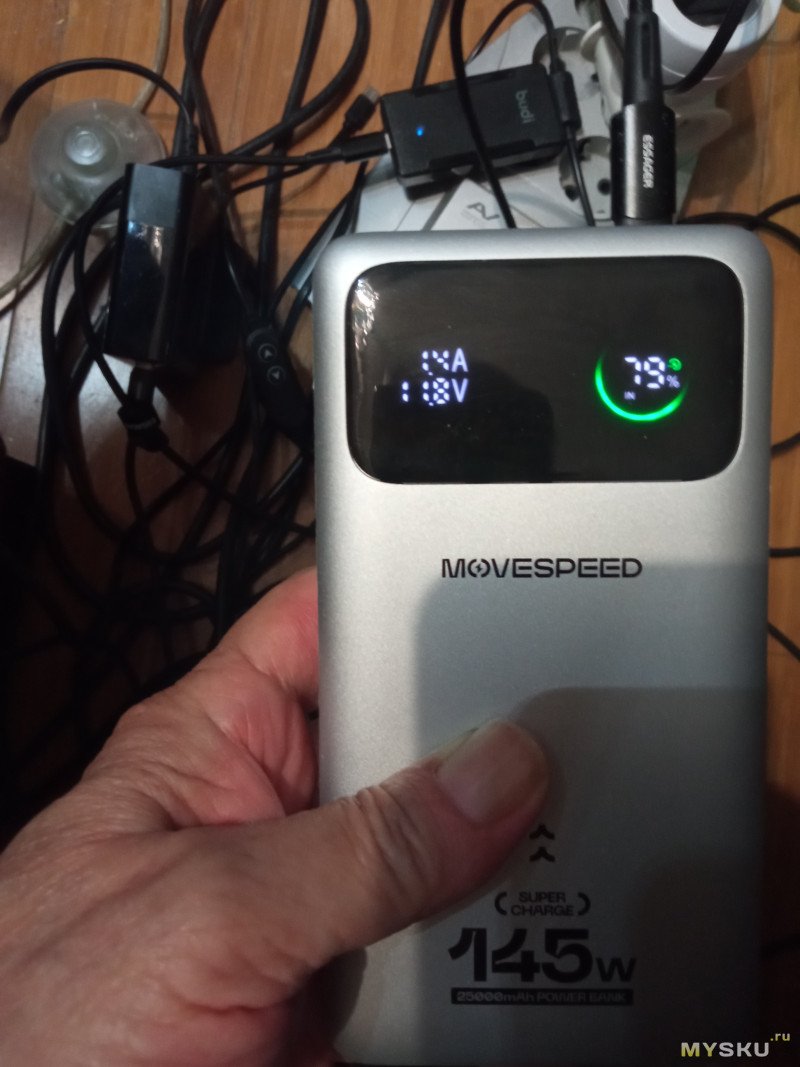

Только что получил. Заявленные 12 на 1.5 выдаёт Греется довольно прилично.
Только зарегистрированные и авторизованные пользователи могут оставлять комментарии.
