Китайский вариант Magic Arm 11''.

Случайно попался недорогой китайский вариант «широко известной в узких кругах» штуковины — Magic Arm размера 11 дюймов. Используется для крепления на фотоаппарат вспышек или микрофонов. Да и сам фотоаппарат закрепить никто не мешает, или ещё чего, тот же смартфон или светильник, например. Под cut обзор этой штуковины и её применение.

Зачем?

Часто при описании каких либо самоделок, замеров в обзорах, удобно именно «сверху» делать фото предметов, расположенных на поверхности рабочего стола. Для этого нередко использую относительно компактный и не тяжелый фотоаппарат, в моем случае он удобнее телефона, да и фото иногда получаются лучше.

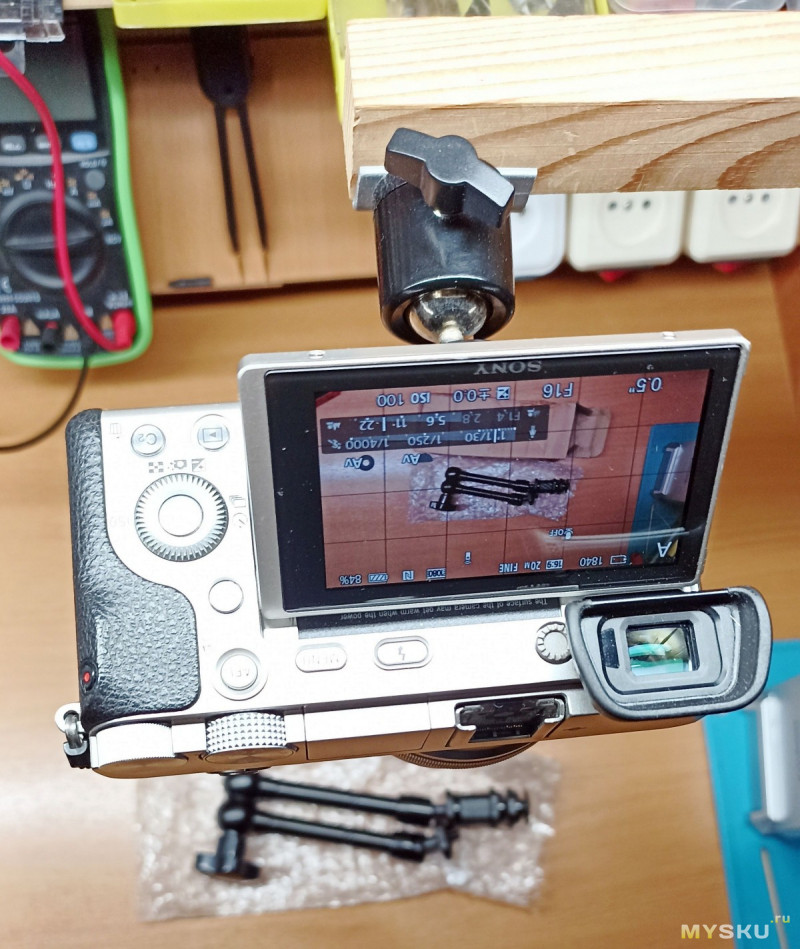

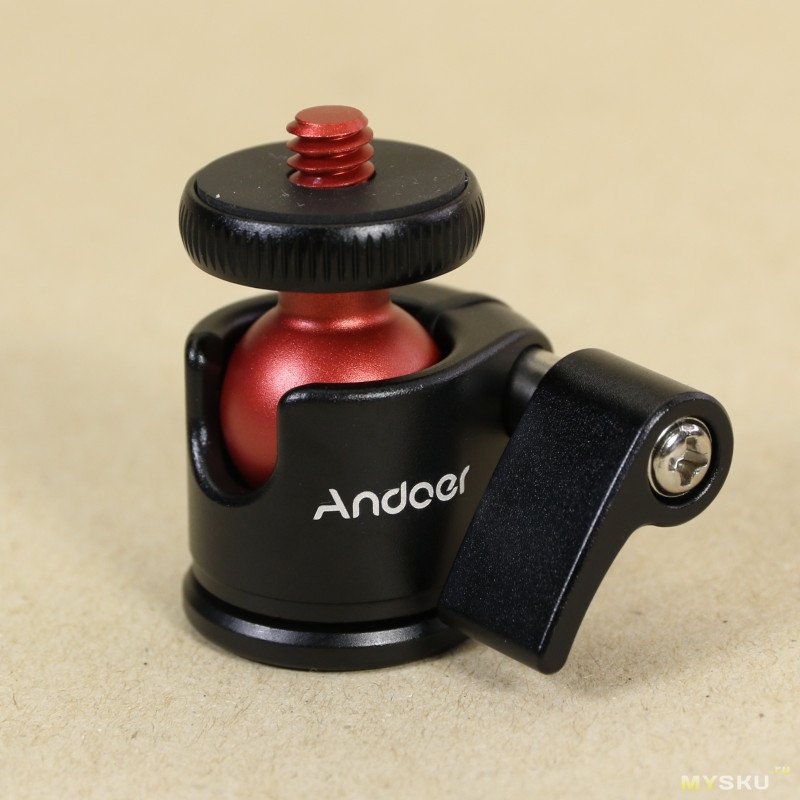

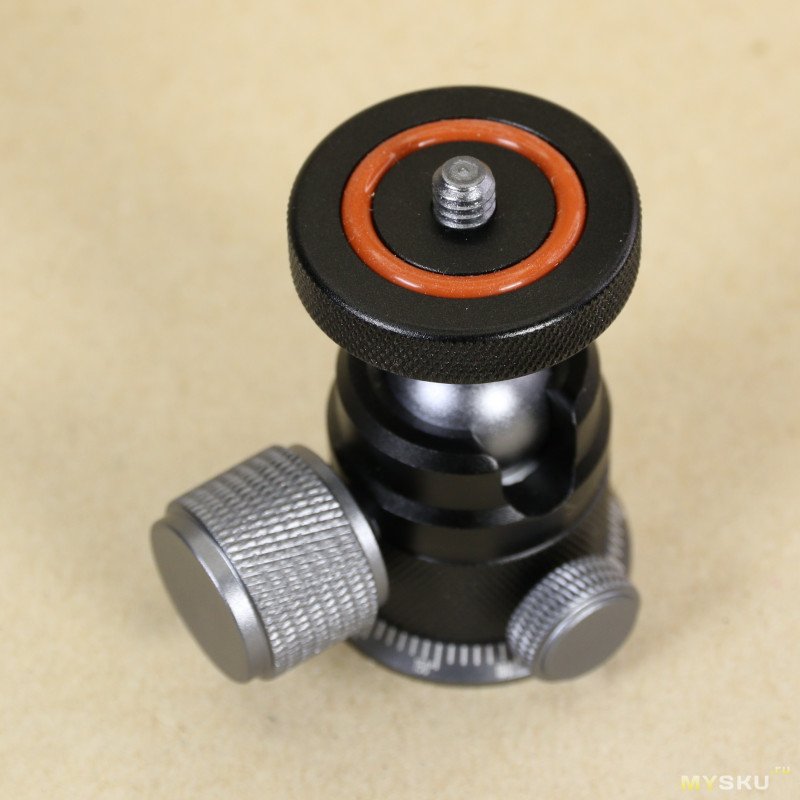

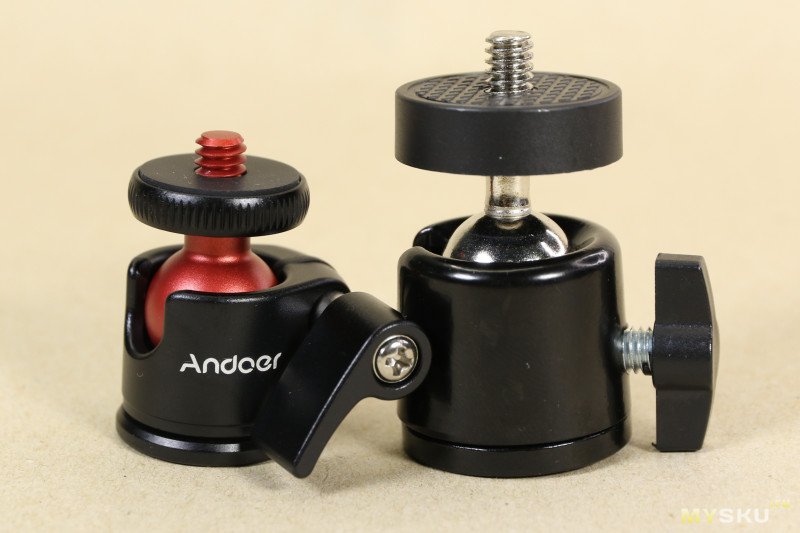

Для его закрепления над столом сделал примитивную консоль из рейки с закрепленным на конце поворотным шаровым зажимом. В целом удобно, но степеней свободы мне часто не хватает. Приходится приспосабливаться и выкручиваться — например, можно подставить что-то, чтобы приблизить мелкий предмет. Но каждый раз что-то подбирать уже немного надоело и уже начал подумывать про добавление регулировки по высоте и даже заказал второй шаровый зажим для расширения вариантов регулировки положения фотоаппарата в пространстве.

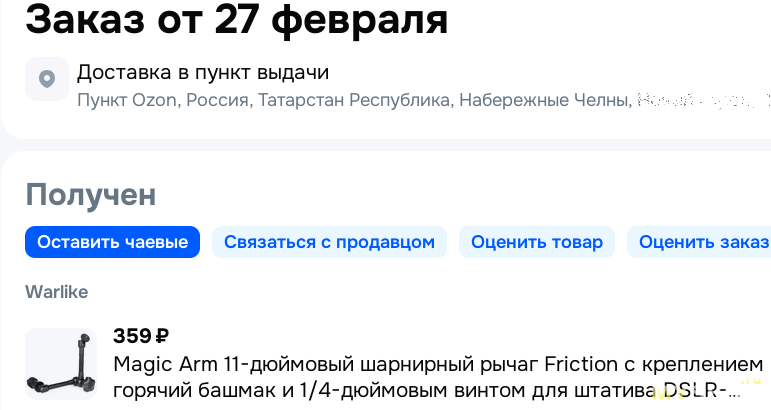

В процессе заказа, Озон, наряду с предложениями оригинального Magic Arm, с несколько высоковатой для моих целей стоимостью, выдал и этот китайский вариант «волшебной руки», по цене более чем в 10 раз ниже оригинала. При такой стоимости мне он сразу стал интересен ;) Решил посмотреть, что же там может быть за 350₽ и заказал доставкой из Китая.



К слову, и на Али, оказывается, полно предложений хоть и подороже, но с выбором вариантов комплектации и размера: https://aliexpress.ru/item/1005005455694191.html?sku_id=12000033153683865

Внешний вид и характеристики

Приехало через три недели в пластиковом конверте, внутри — обычная картонная коробка, сама «рука» завернута в пару слоев пупырки.

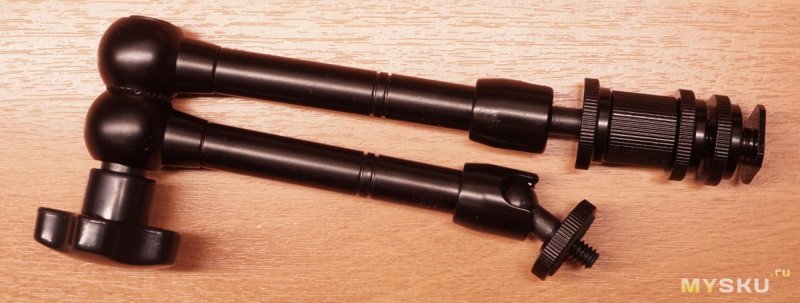

Состоит из двух звеньев, их поворотного сочленения и двух шарнирных зажимов на концах.

Основная идея волшебной руки — возможность выбора положения закрепляемого предмета в широких пределах и надёжное его удержание в выбранном положении зажатием одним «барашком». Это должно быть намного удобнее и быстрее, чем регулировка каждого «сустава» по отдельности.

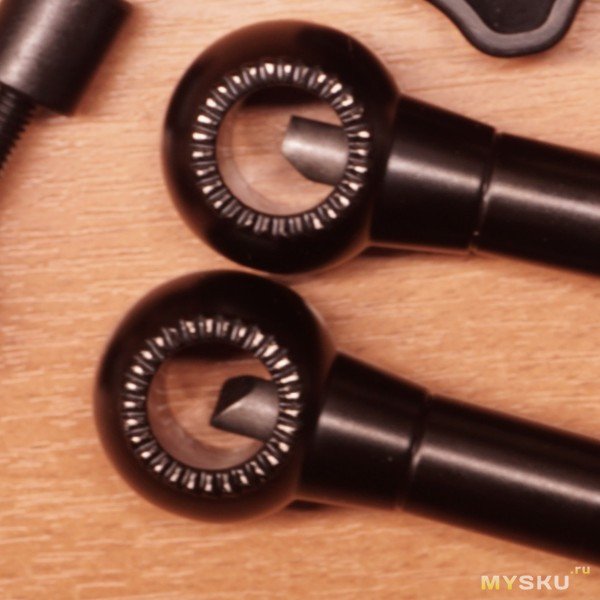

Сочленение двух половин руки сделано через муфту с радиальными «гребёнками» на фланцах, позволяющими выбирать фиксированные углы поворота в широких пределах и надёжно удерживать выбранный поворот при зажатии.

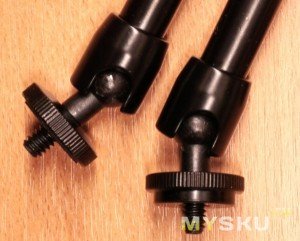

На концах «плеч» — шары зажимов помещены внутри цилиндрической крышки-корпуса, надетой на трубку «плеча». Осевое перемещение этой крышки ограничено развальцовкой конца трубки и имеет свободный ход чуть меньше 1 см.

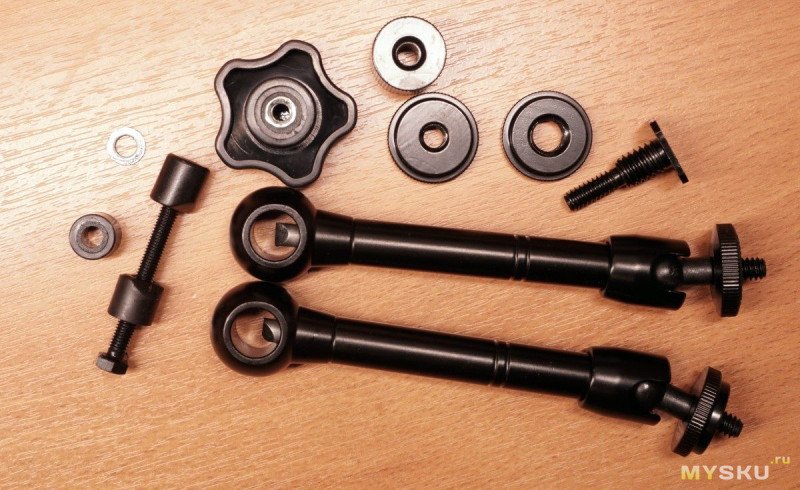

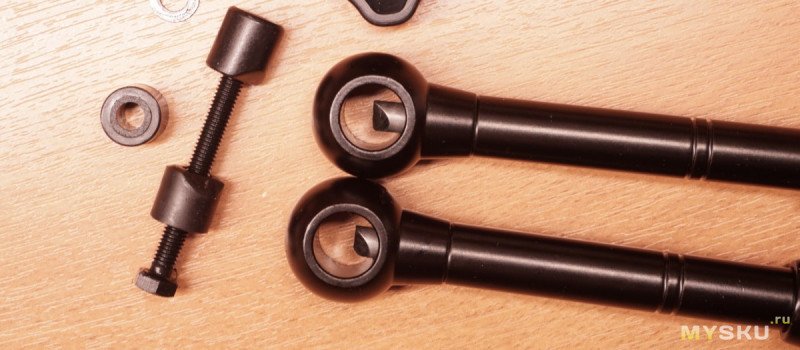

Внутри трубок «плечей» — штыри-толкатели, имеющие скошенные под 45 градусов грани, со стороны сочленения с гребенкой. На винте с гайкой «барашкой» — три муфты. Две из них с такой же скошенной гранью как у толкателей. На нижней муфте предусмотрен шестигранный паз для фиксации зажимного болта. И при его зажатии гайкой с барашком, эти грани «выдавливают» штыри — толкатели внутри трубки в направлении к концам плеч.

Так происходит одновременно и фиксация гребенок сочленения и зажатие шаров поворотных зажимов на концах руки. Довольно просто и гениально.

Исполнение в целом неплохое, однако, при разборке выпало пара длинных стружек, не убранных, похоже, после нарезания резьбы. Вроде ни на что особо это не влияет. Большинство силовых элементов — из металла. Трубки и крышки шаровых зажимов не примагничиваются и судя по весу — какой-то сплав аллюминия. Штыри-толкатели и шары с болтами из стали, хорошо примагничиваются.

Выглядят все элементы и вся конструкция в целом довольно надёжно.

Размеры плеч руки от центра сочленения до центров шаровых зажимов — 10.5 см, болтовая часть шаровых зажимов добавляет еще 2 см, высокая переходная гайка с опорой для горячего башмака добавит ещё пару сантиметров и с небольшой натяжкой получаются те самые 11'' дюймов.

Использование

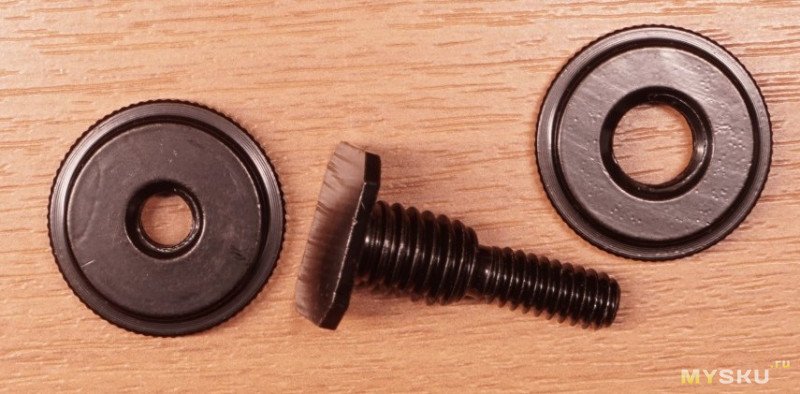

В моем случае, в комплект «руки», с одной её стороны добавлено крепление к разъему для внешней вспышки или микрофона. Попробовал, кстати: эта пластина в разъёме «горячего башмака» камеры болтается без зажима. Но тут предусмотрено зажатие гайкой с накаткой, с ней уже крепится очень надёжно.

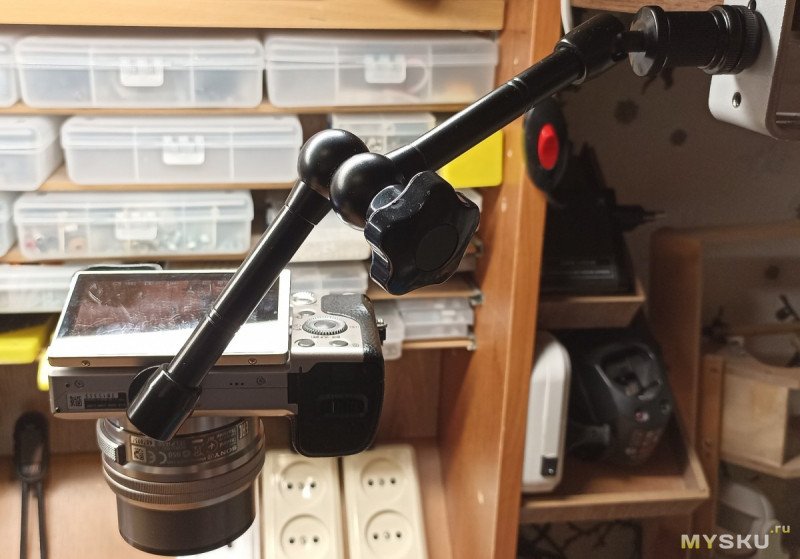

Пока же, для крепления руки использовал металлическую струбцину от своей старой самодельной рейки-консоли. В этой струбцине просверлил в отверстие Ф 10мм и закрепил гайкой пластину для «горячего башмака». Уже на пластину закрепил саму руку. Жесткость всей конструкции получилась не идеальна, небольшие отклонения, в пределах 5 мм самого фотоаппарата при воздействии на него — есть, но в целом держится он точно не хуже, чем на моей самодельной консоли.
Позже возможно всё-таки переделаю на крепление камеры собственно в «горячий башмак» — так будет быстрее её снимать и ставить. Пока же у меня под рукой не нашлось гайки 1/4'' или такого метчика.

Итак, посмотрим, как у китайцев получилось творческое переосмысление и реализация этой волшебной руки. В соответствии с общей идеей, положение должно быстро и удобно выставляться одним зажимом — винтом барашком.

И оно в общем-то так и работает: открутить центральный барашек на два-три оборота, выставить нужное положение предмета (в моём случае — фотокамеры), и закрутить на те же два-три оборота. Причём не требуется закручивать с фанатизмом, при вполне обычных усилиях офисного работника всё и так держится довольно крепко.

Возможности выставления положения камеры сразу существенно расширились — получилась довольно широкая регулировка по высоте: ~15 см. И добавилось больше вариантов поворотов, такое нужно иногда для лучшего ракурса или для устранения бликов. И все это намного быстрее, чем было у меня раньше.

Не знаю, как будет с долговечностью, в конструкции явных косяков не увидел. Доволен таким недорогим решением, мне теперь стало намного удобнее выставлять камеру.

Выводы

У китайцев получилось своё решение «магической руки», вполне годное для использования и закрепления не шибко тяжелых предметов. Более 0.5 кг на эту руку вешать бы поостерёгся, хотя жесткости у неё вроде с запасом. Как с этим у оригинала, не знаю, не пользовался и сравнить не могу.

Поделился с вами своим вариантом, уверен, что помимо моего случая крепления камеры, есть ещё немало способов использования этой волшебной руки. Стоит недорого и, думаю, можно много где ещё её применить.

Считаю, что за такую стоимость — отличная покупка.

P.S. Как водится, лот по ссылке из обзора сразу после написания обзора подорожал. Но у O3 есть выбор, можно заказать такой же дешевле.
