Нормально замкнутая силовая(5A) кнопка К2-2
- Цена: 189 рублей
- Перейти в магазин
Для эксперимента с подключением фонариков к лабораторному блоку питания мне потребовалась нормально замкнутая силовая кнопка, оказалось, что нормально замкнутые кнопки достаточно редкий зверь в принципе, а уж силовые, так совсем, однако Озон подсунул мне абсолютно новую кнопку вроде как из СССР по вполне вменяемой цене.
Паспорт Судя по паспорту кнопки всё ещё производятся на Смоленском заводе радиодеталей. Продавец утверждает что кнопка из СССР и контакты покрыты серебром. Так это или нет мне установить не удалось.

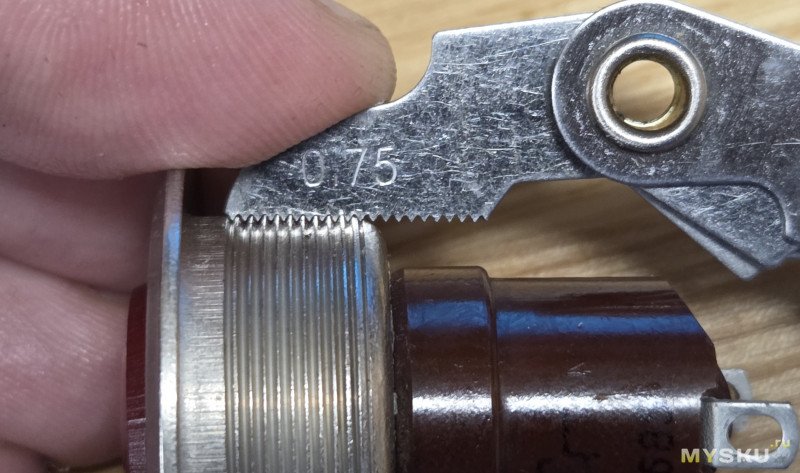

Резьба 24x0.75
Паспорт Судя по паспорту кнопки всё ещё производятся на Смоленском заводе радиодеталей. Продавец утверждает что кнопка из СССР и контакты покрыты серебром. Так это или нет мне установить не удалось.

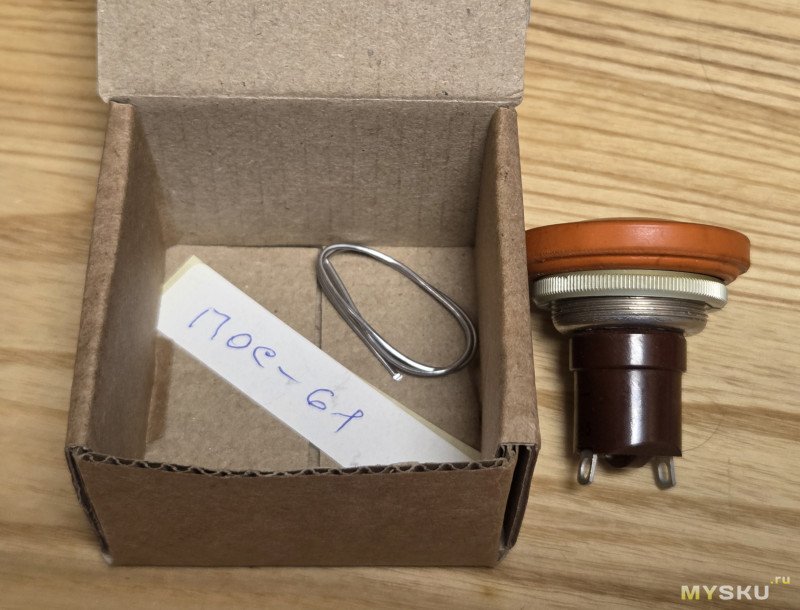

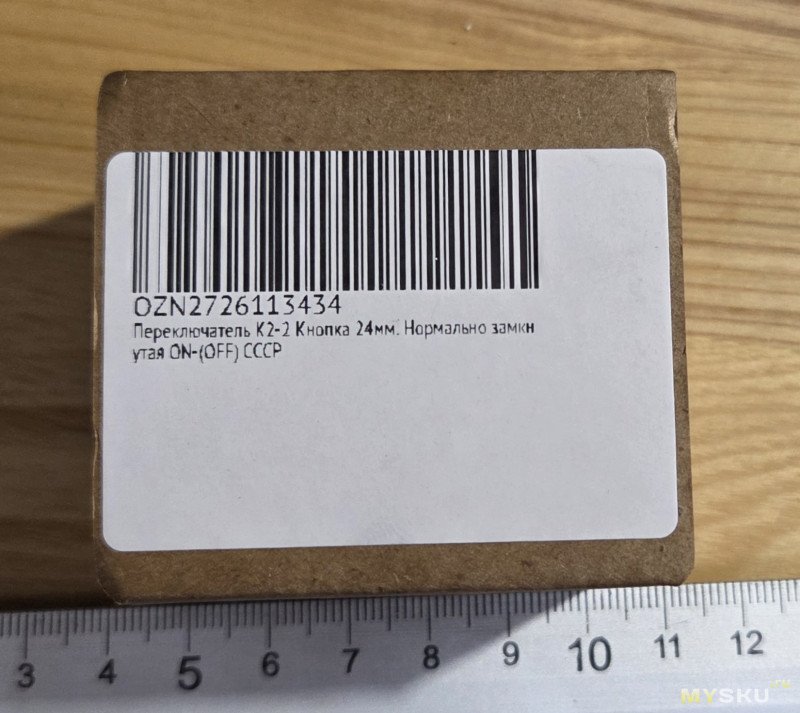

Упаковка

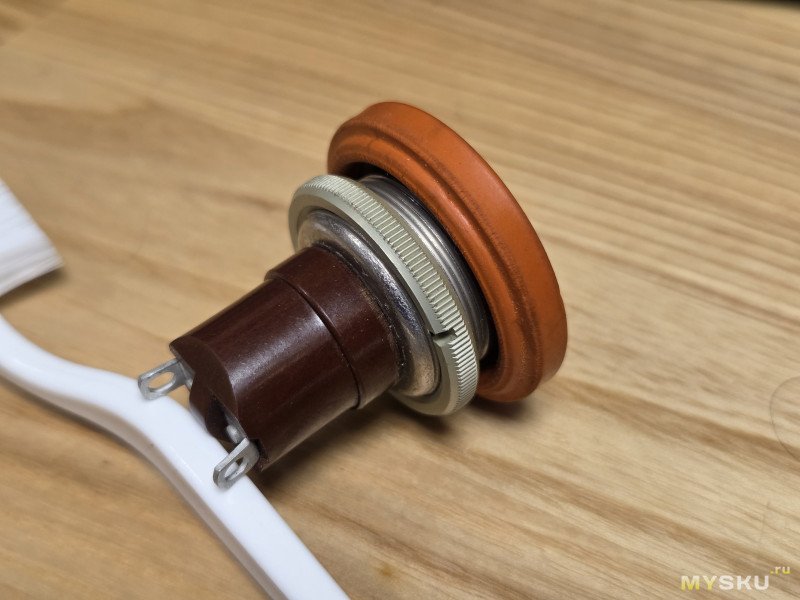

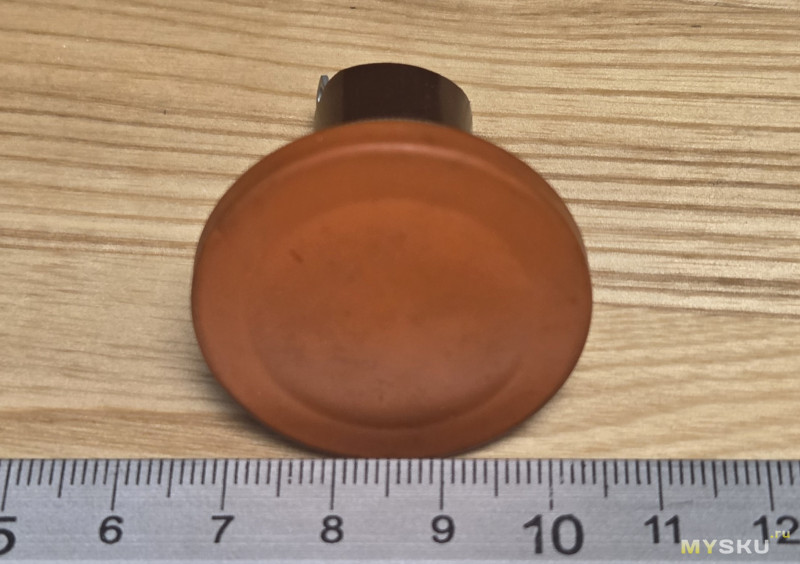

Кнопка приходит в небольшой коробочке, в современном зиплоке с дополнительной бумажкой которая препятствует болтанке кнопки в коробочке. Также продавец заботливо приложил немного припоя ПОС-61 для припаивания контактов. Защитный резиновый колпачок из коробки не надет, для того, чтобы его надеть, потребовалась помощь силиконовой смазки.Внешний вид

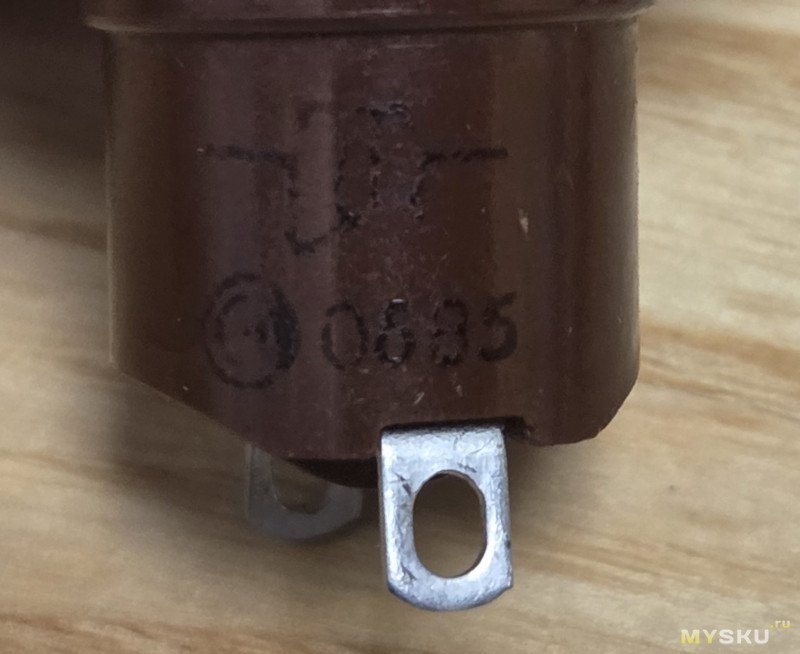

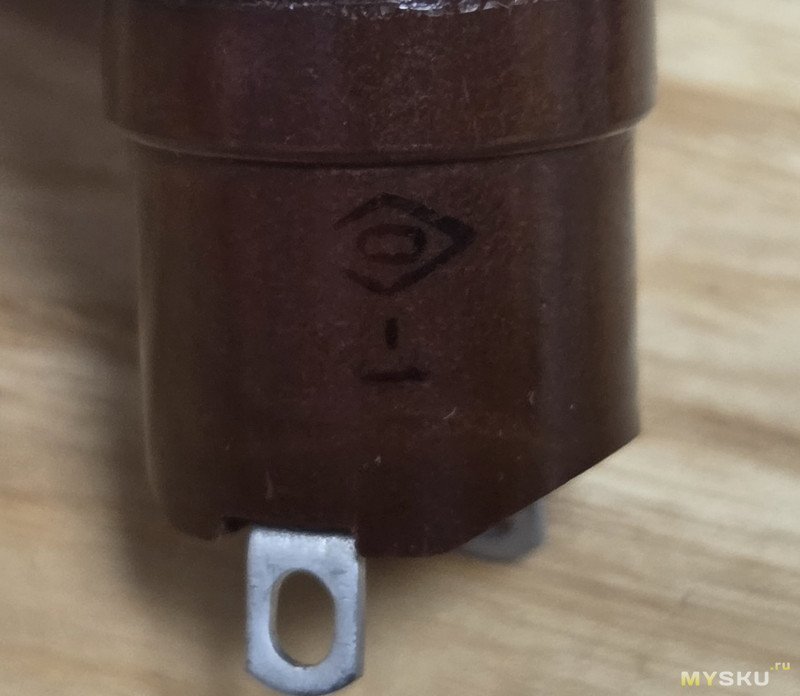

Клейма

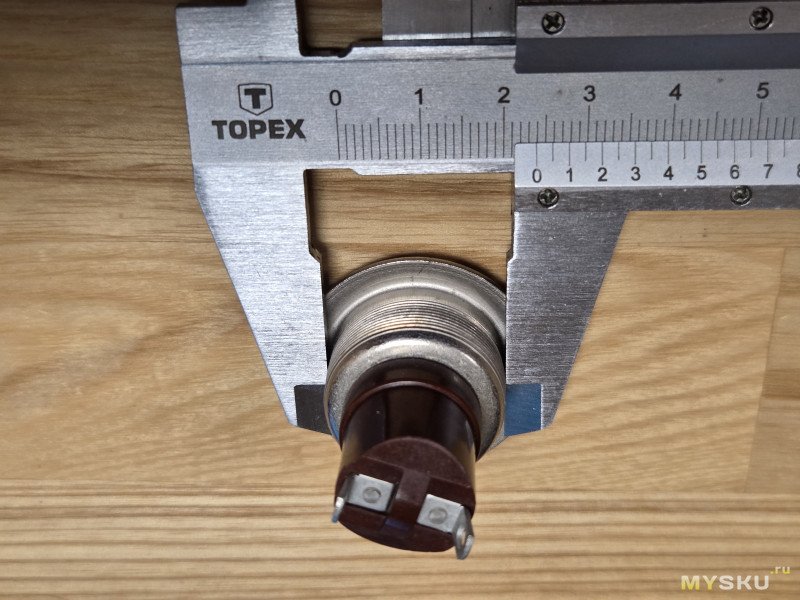

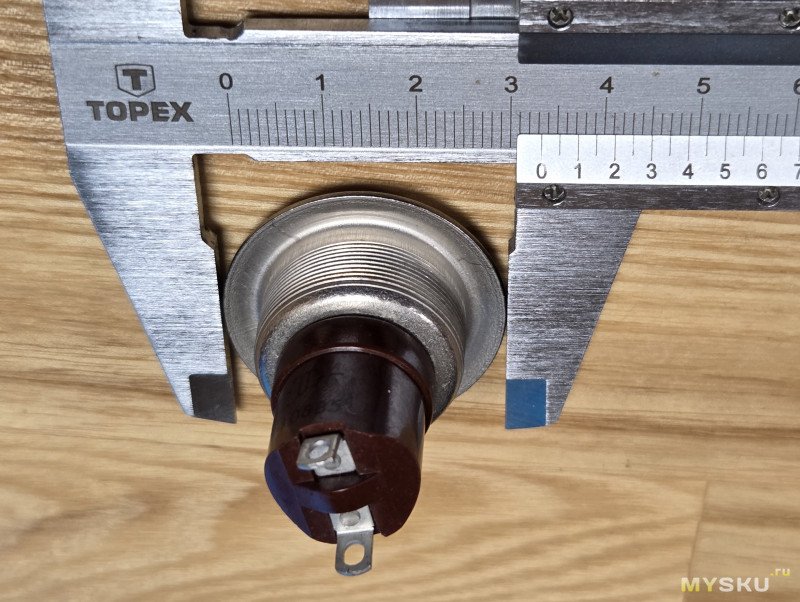

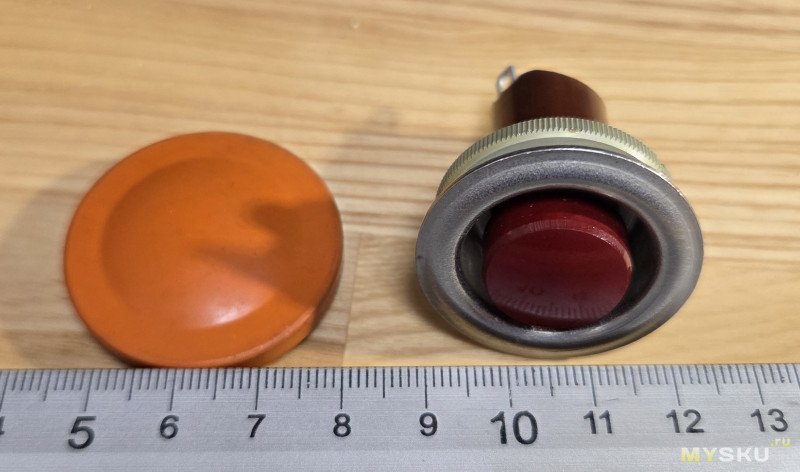

Размеры

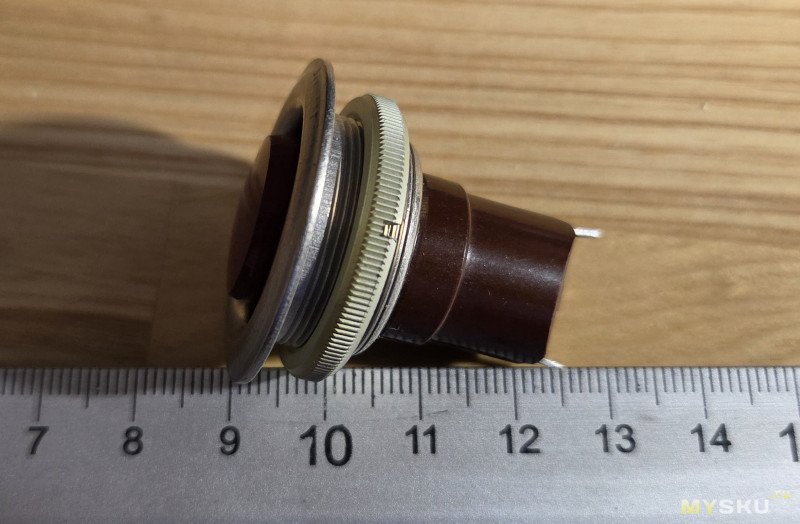

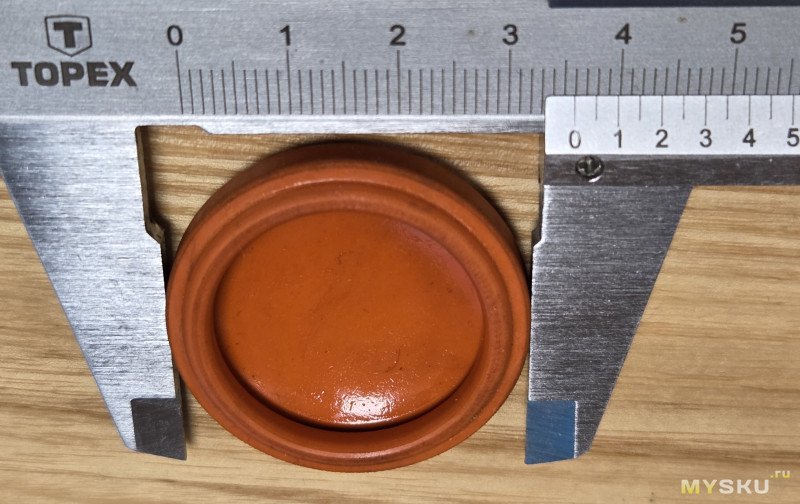

Длина кнопки от ранта вглубь панели 34 мм. Диаметр ранта 33мм, с резинкой 36мм.Резьба 24x0.75
Сопротивление
3.1 мОмСубъективные впечатления
Кнопка достаточно жесткая, сначала есть пара миллиметров холостого хода, потом кнопка упирается и при дальнейшем нажатии происходит щелчок и кнопка разъединяет контакты, это не идеально для моих целей, но приемлемо.| +110 |
7739
54
|
Самые обсуждаемые обзоры
| +76 |
3074
38
|
Если бы производили год другой был бы.

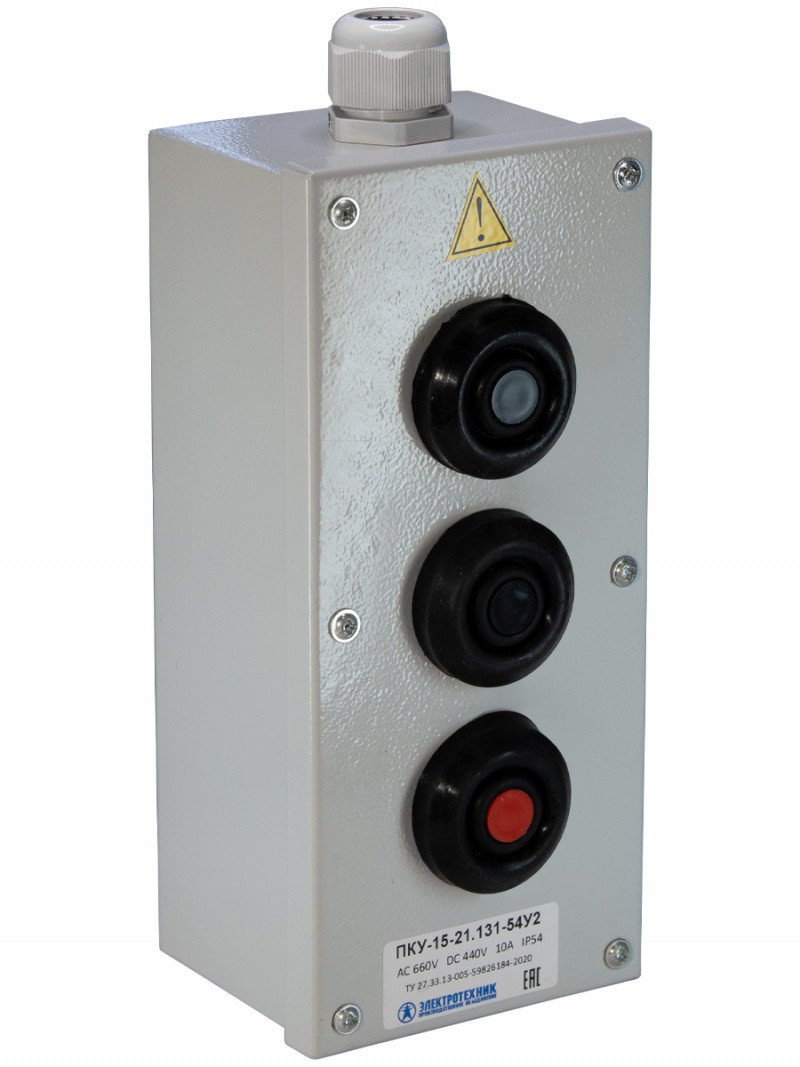

Это ещё не брутал. Вот это брутал. Я каждый раз для особо упорных, которые постоянно ломают пластиковые посты предлагаю поставить это. Пока не дают, меняем кнопки. Грустно, я бы поставил.
Если дать нагрузку переменкой, например в виде лампочки 220 вольт и понажимать, то поменяется ли сопротивление кнопки?
По моему опыту переменка как бы очищает контакты, если не превышать нормальный ток.
Брал релюхи, у которых сопротивление контактов было единицы ом. Повесил лампочку на 220 через реле, поклацал ей — сопротивление контактов стало нормальным.
У постоянки вроде такого нет и контакты тем сильнее склонны склеиться, чем выше напряжение.

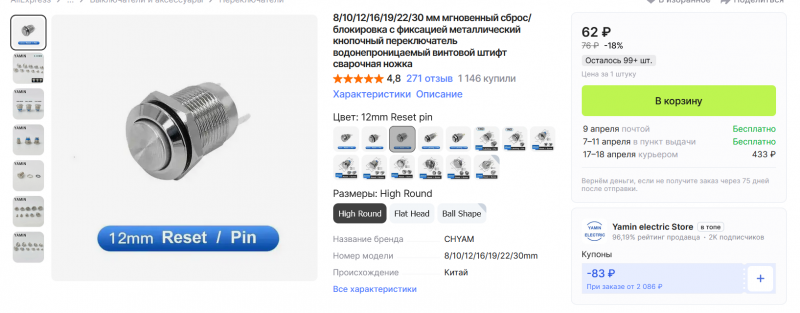

вот, например
Нужно смотреть промышленные серии 22.5 мм посадочным диаметром.
Вроде были и такие, что по три в ряд без лампы, но это не точно
Сегодня только с Озона забрал )
Для минимизации размеров можно снять резиновый протектор и металлический стакан.
У кнопки можно изменить механику переключения: нужно снять стопорное кольцо и удалить шарик из штока кнопки — кнопка будет работать без характерного щелчка.
По европейским нормам МЭК ГОСТ Р МЭК 61508 и 61511 там вводятся понятия «Распределённая система безопасности» с уровнями SIL1 -SIL3 где функция блокирования небезопасного действия это отдельный программно-аппаратный комплекс, состоящий только из компонентов, направленных на выполнение данной задачи: датчики, реле безопасности, промежуточные реле, кнопки и ПЛК. Замки и прочее.
В чём отличие — в отличие от обычных датчиков, например, индуктивный датчик безопасности работает только от своего транспондера, имет три канала: X, Y, PLC. X, Y — каналы безопасного состояния механизма, PLC — выход для ПЛК об информации о состоянии узла по версии датчика. Вся, эта история имеет развитые системы самодиагностики и самое главное — реле безопасности. Там очень замудрённая схема. Оно ждёт три сигнала управления в определённой последовательности: X, Y, RESET (есть с автосбросом). Если собралось — плк отдаётся команда на работу. И там таких устройств в цепи может быть немало. И это не только датчики, кнопки и комбинированные устройства вроде кнопка двери с замком.
ссылка Вот это датчик безопасности крышки люка со своим транспондером. Здоровая штука.
https://aliexpress.ru/item/4000324955758.html
всё ещё живая
Просто, смотреть надо не на Озоне, а где-то типа «220» там, ЕТМ или Электросферы.
Промавтоматика она такая… Суровая.
Положил руку на кнопку и 220V пошло на таймер. Через 20 сек (как настроено) таймер остановил кофемолку. Снял руку с кнопки. Таймер остался не под напругой. Другой рукой держу рожок. Все пока нормально, кнопка срабатывает четко и тактильно понятно. )
