Тумблер E-TEN1221

Обещают 15A и 250VAC. Заказал их для замены мелких и ненадёжных тумблеров. В надежде забыть о проблеме «залипания». Под cut обзорчик, разборка и немного тестов двухполюсного, двухпозиционного (On-Off) тумблера E-TEN1221.

Зачем?

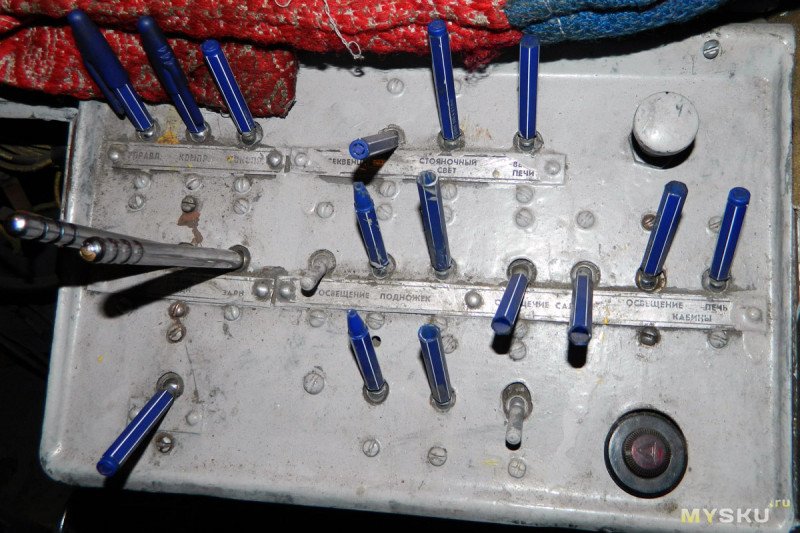

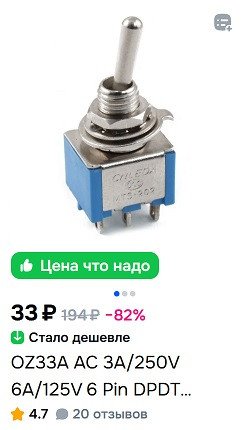

Для включения и выключения моих электронных самоделок от сети переменного тока, мне нравится использовать именно тумблеры. Возможно это привычка из детства — тогда довольно распространенными и вполне доступными были тумблеры вроде Т3, ТП1-2. Т.к. самоделки сейчас у меня маломощные, то использую мелкие, типа такого. Но у них выявилась неприятная особенность — малый срок службы. Хорошо, если полгода-год работают, а так иногда вообще всего на неделю хватает: «залипают» в каком то одном положении, обычно включенном. Рычаг переключается, щелкает, но не выключается, а иногда бывает, что и не включается. Не знаю, что является причиной такого, у меня во всех самоделках ток не больше 1А. Возможно дело в наличии импульсных блоков питания с конденсаторами в первичной цепи. А возможно и их (тумблеров) низкое качество изготовления. Пробовал их заказывать и на Али и в О3, последний специально покупал в ЧипеДипе. Разбирал их, там обычные «коромысла» с контактами, такие же как в рокерных выключателях. И контакты «подгорают». Пробовал чистить стёркой, бумагой, даже наждачкой — всё равно, хватает их ненадолго.

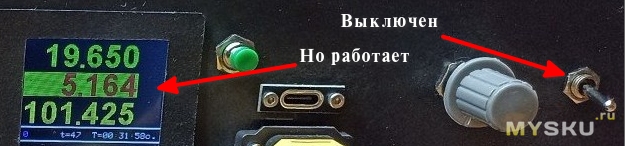

Когда этот самый из ЧипаДипа и двух недель не продержался и во время очередного тестирования «помер» в электронной нагрузке, где включал всего-то 10Вт питания схемы самой нагрузки и охлаждающих вентиляторов. Тогда на эмоциях пообещал себе найти уже что-то помощнее и понадежнее, пусть и подороже. Нужен был обычный выключатель двухполюсный — для самоделок стараюсь использовать именно такие, т.к. обычно не отключаю вилку из розетки, а в схеме что-то могу делать, например припаять чего-нибудь.

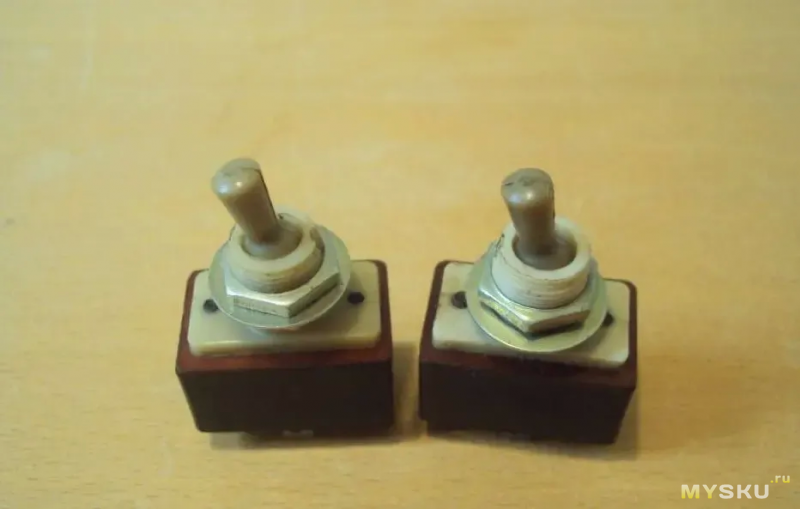

Сначала поискал что-то вроде ТП1-2, Т3 в ЧипеДипе. Однако, стоимость подобных тумблеров там, заставила слегка засомневаться в верности выбора направлений современного технического прогресса ;) Тогда ещё попробовал поискать на О3, там решения из СССР попались по более вменяемым ценам. Но там же увидел и другие интересные варианты, «по мотивам» и слегка напоминающие П2Т. Так обозреваемые и нашлись. Отзывы в основном хорошие, хотя и плохие есть, всё как обычно. Стоимость показалась приемлемой даже с локальной доставкой. Решил их посмотреть/попробовать и заказал.

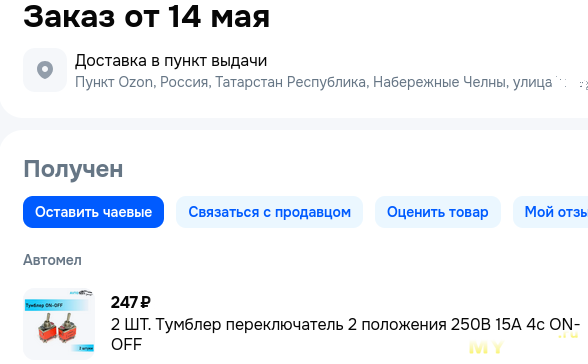

Ещё есть лот из пяти штук и тогда ~90₽ получаются за штуку. В ЧипеДипе они тоже есть, и даже приблизительно по такой же цене. Но ПВЗ Озона к дому сильно ближе ;)

На Али они или намного дешевле, но с платной доставкой выходят приблизительное в ту же цену. Или с бесплатной доставкой по приблизительно той же стоимости. Но особо там не искал, учитывая наличие их с местной доставкой на O3.

Вообще, если поискать, то такие есть, кажется, почти всюду и можно выбрать, что больше нравится.

Внешний вид и характеристики

Раз доставка местная, то и привезли прям на следующий день от заказа. Тумблеры в герметичных пакетиках, помещены в Zip-пакет. В тот же пакет добавили гайки крепления и накладки «ON-OFF». Почему-то отдельно и завернутые в буквально обрывок бумаги ~8х12 см. Как-то странновато.

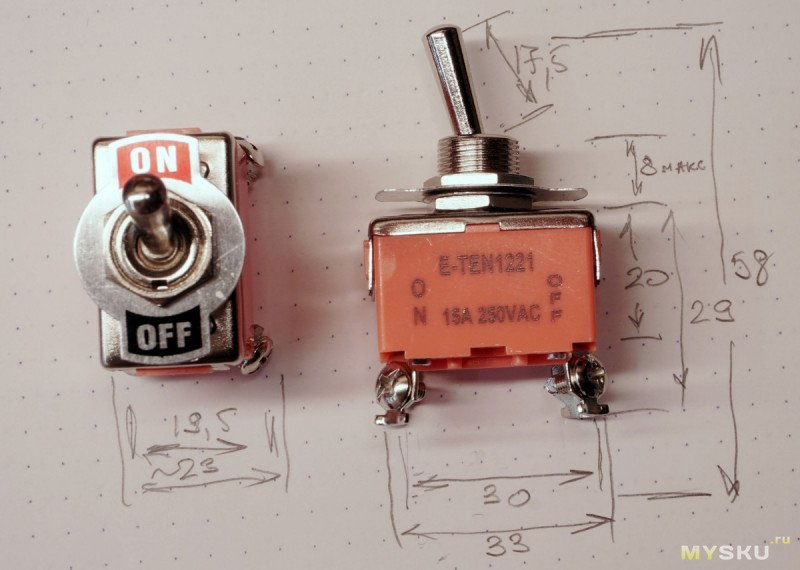

Размеры немного удивили. Сами тумблеры довольно крупные, общие габариты — 58 х 33 х 32 мм. Тут я как-то просчитался, в мои самоделки для таких места не найдется. Ну может ещё для чего пригодится.

На корпусе написано целых 15А, а в ЧипеДипе почему-то в описании пишут только про номинальный ток 5А. Мне в любом случае столько не надо было, но думаю, что ограничение 5А выглядит разумным. У советских в таком габарите вроде до 6А было. Контакты довольно крупные, предусмотрено болтовое (M3) соединение проводов. Но можно, конечно и припаять.

Крепление обычное для тумблеров — гайкой на панель. Отверстие пишут, что требуется Ф12.2 мм, но измеренный штангенциркулем внешний диаметр 11.6 мм и после сверления отверстия сверлом Ф12 мм прекрасно в него входит. В комплекте две гайки M12, можно установить как на толстую, до 8мм, так и на тонкую панель без выступа резьбовой части.

А что внутри?

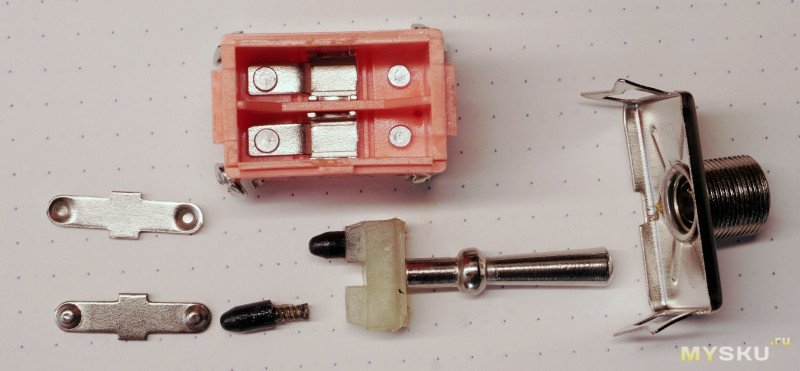

Этот вопрос волновал с самого начала. Вдруг там обычные коромысла, как у ненадёжных мелких. Вскрыл (довольно просто), и эх, там они и есть. Ну ладно. Контактная группа всё же существенно больше и надежнее, чем у мелкого. Чем-то похожа на П2Т-1 у которых на ~220В 3А допускалось. А там контакты были посеребренные.

На самих контактах какое-то покрытие всё-же имеется, но вряд-ли контакты тут посеребренные, как было в (хоть и не всех) советских тумблерах ;) Все контакты тут хорошо примагничиваются.

Само коромысло — какая-то сталь, тоже хорошо примагничивается. Контакты на коромысле — обычная штамповка, в виде выдавленной полусферы.

Переключение коромысла — подпружиненными пластиковыми «толкателями». Конструкция в принципе неплохая. Пружина помещается в углублении, присутствует смазка.

В общем, контактная система тут, мягко говоря, «очень простая». Вся надежда на относительно большие размеры и площадь контактов.

Немного тестов

Усилие для переключения тумблера требуется довольно приличное. Намерил с весами, что на конце рычага надо приложить усилие что-то около аж 950 грамм для включения или выключения. После того, как пощелкал с десяток раз требуемое для включения усилие уменьшилось до ~700 грамм. В целом понравилось — случайное включение и выключение намного менее простое, чем у мелких, какая-никакая, а дополнительная безопасность ;)

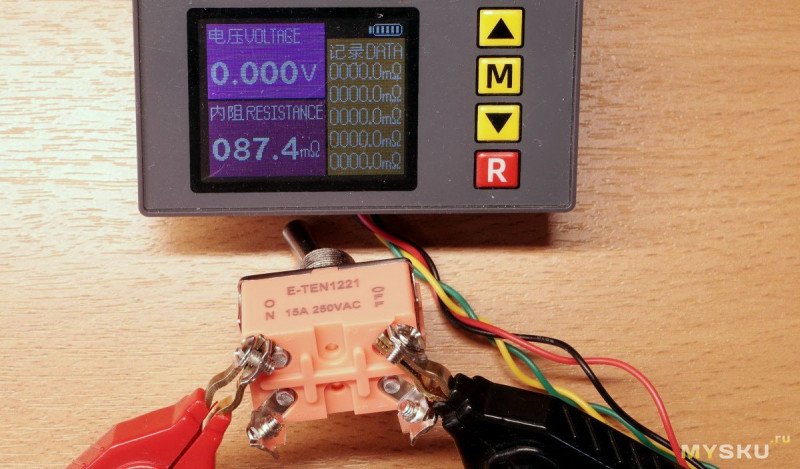

В ЧипеДипе, в описании пишут, что сопротивление контактов — 20 мОм. Померил с TS457, в результате нескольких включений и выключений минимальное сопротивление получилось около 90 мОм, максимально и 600 мОм получалось, но в среднем ~150 мОм.

Если пропустить через этот выключатель ток 6А, то через 10 минут пальцами очень небольшой нагрев ощущается. Хотя тут вроде больше соединение проводов и контактов греется. Довольно умерено и дальше не растёт. Тем не менее, больше 5А и постоянно, особенно при 220В ему точно не стоит: в отличии от, например, розетки, тут в конструкции есть подвижные пластиковые части, которые запросто могут от нагрева деформироваться. Немного пощёлкал на 6А, где-то читал — полезно. Всё стабильно работает.

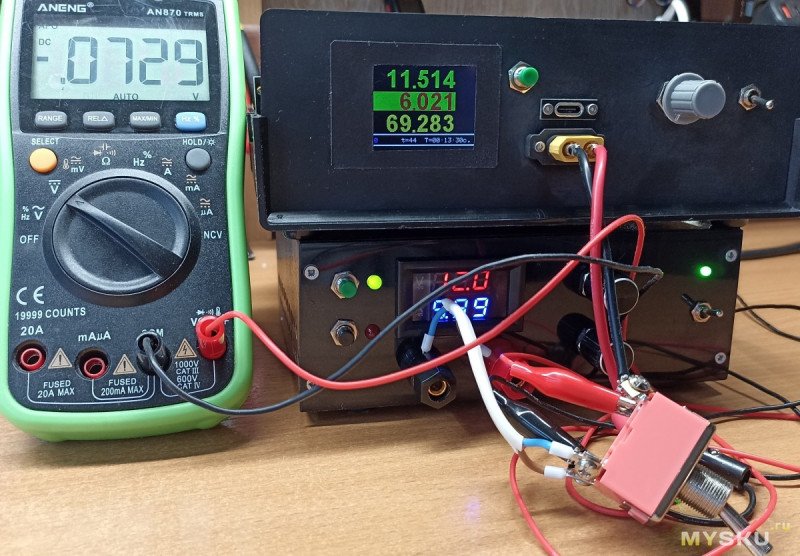

На токе 1А, измеренное прямо на клеммах падение напряжения составило ~10-11 мВ, т.е. суммарное сопротивление включенных контактов около 20-22 мОм. Что примерно соответствует заявленным ~20 мОм.

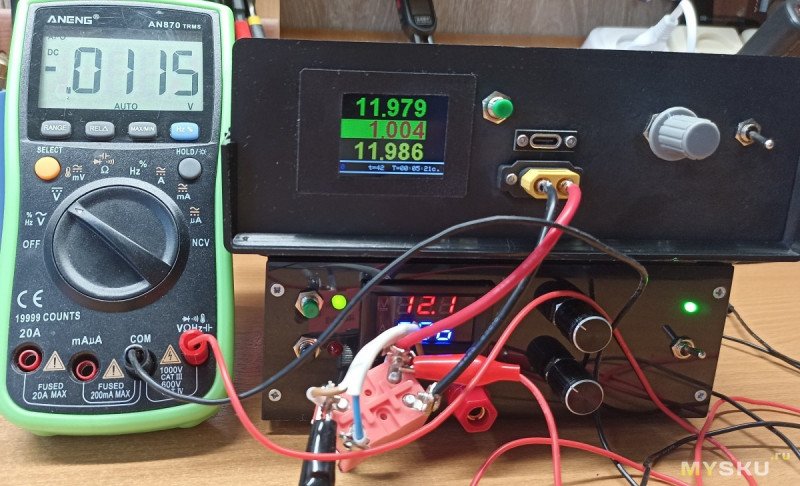

При 6А падение напряжения на клеммах составило ~60-80 мВ, что тоже похоже на заявленные ~20 мОм.

Потыкал в корпус жалом с температурой 300 градусов Цельсия — вполне себе плавится, тут ничего необычного. На 160 градусах уже держится. Поподжигал зажигалкой — плавится, пузырится, но не горит. Пластик более-менее.

Выводы

В итоге у меня противоречивые впечатления. С одной стороны, тумблеры производят впечатление и выглядят довольно надёжными мощными. С другой — обычная железка на контактном коромысле без контактных площадок не очень соответствует такому брутальному внешнему виду.Еще и сомнительная надпись на корпусе про 15А.

Учитывая хоть и незначительный, но нагрев на 6А, думаю, что на 15А точно лучше его не включать. Или только если очень кратковременно. Если же нужно больше 5А и постоянно, то лучше всё-же что-то другое поискать. Зачем они пишут прямо на корпусе про 15А, мне совершенно непонятно.

Корпус негорючий, пластик при нагреве до 300 градусов — плавится, при 160 — держится.

Внутри тоже ничего уж совсем плохого не заметил, контактная группа выполнена обычно, с коромыслом. Но и хорошего о ней сказать особо нечего, почти все элементы контактов — обычная железяка.

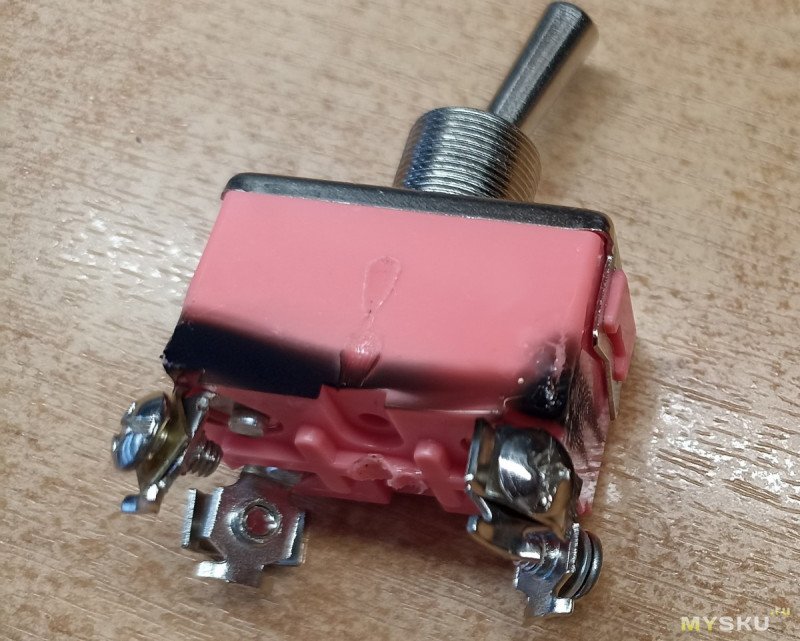

В отзывах есть такие, где через него все 3 киловатта таки «зарядили». И вполне ожидаемые результаты с поплавленным корпусом. Наверное, это потому, что на корпусе 15А написано.
Есть отзывы с результатами замеров сопротивления контактов миллиомметром или даже просто омметром мультиметра. Не думаю, что это очень корректная методика, но для сравнения, почему бы и нет, хотя по моим тестам, сопротивления в заявленные вполне укладываются.
А ещё есть обвинения в подделке. Вот это немного странно, учитывая, что, судя по информации с ЧипаДипа, это поделие изделие — продукция компании RUICHI, которая собственно и специализируется «на аналогах». Или подделку тоже уже подделывают?

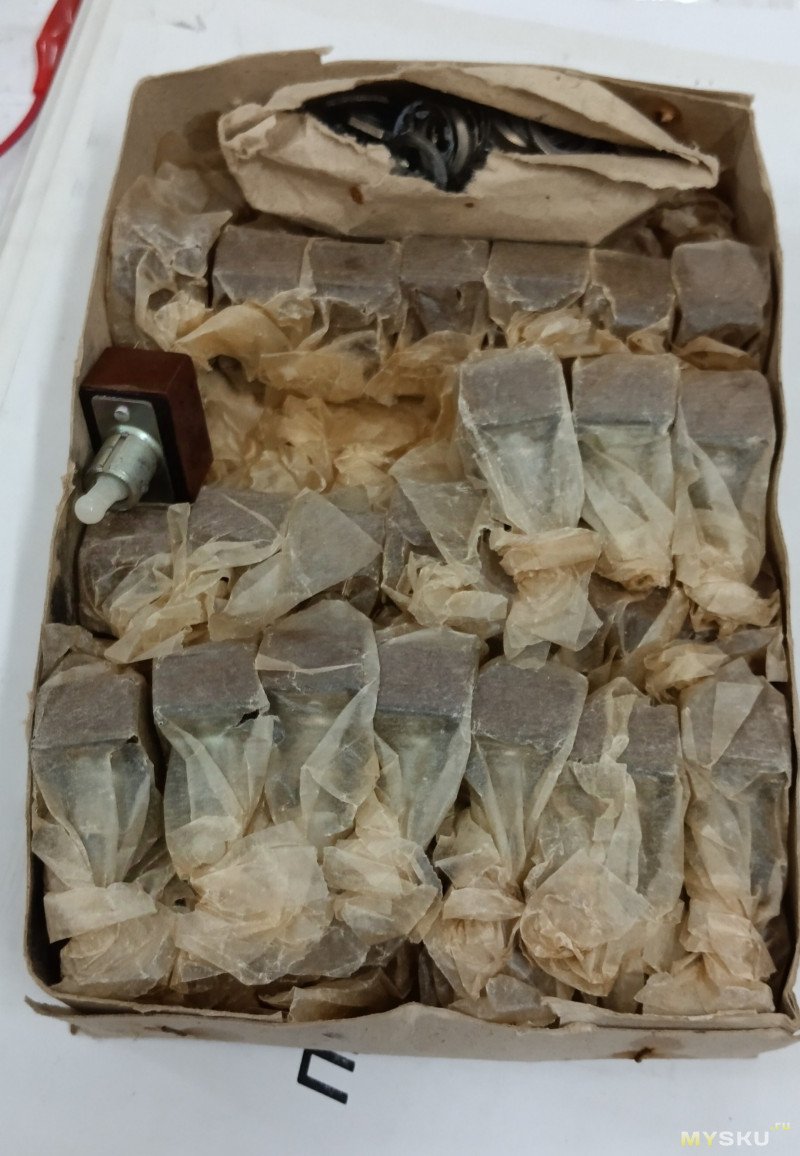

Для моих самоделок оказался слишком большим — в БП попросту некуда его поставить, в нагрузку можно попытаться, но придется приложить слишком много усилий. Пожалуй поищу ещё чего-то помельче. Возможно найдется, что-то из советских запасов, их ещё продают даже на О3. Но видимо, не случайно за них хотят несколько больше денег ;)
Если знаете компактные, проверенные и надёжные тумблеры 220В на небольшой ток до 2-3А, желательно не слишком дорогие, поделитесь в комментариях, пожалуйста.
