Литиевый аккумулятор 103450 и переделка детской игрушки с 3*ААА на литий
- Цена: 8 BYN (примерно $2.7)
- Перейти в магазин
Дочке на ДР подарили единорожку с проектором, и игрушка внезапно «зашла». Но батарейки высаживает знатно, в связи с чем жена сказала что нужно что-то с этим делать, а именно — переводить на аккумуляторы.
Вообще, изначально я хотел взять аккумулятор немного меньшего размерам и собрать всё полностью внутри штатного батарейного отсека, прорезав дырочку для микро-usb гнезда (да, микро, так повелось что у нас бОльшая часть приборов именно с микро, а в телефонах магнитные зарядки) и удалив перегородки, сохранив при этом возможность при необходимости поставить батарейки — но увы, акумы чуть меньшего размера, продающиеся на вб и озоне имеют чуть ли не вдвое меньшую емкость и при этом стоят почти вдвое дороже. Поэтому было принято волевое решение полностью отказаться от использования батареек, сделав аккумуляторное питание.

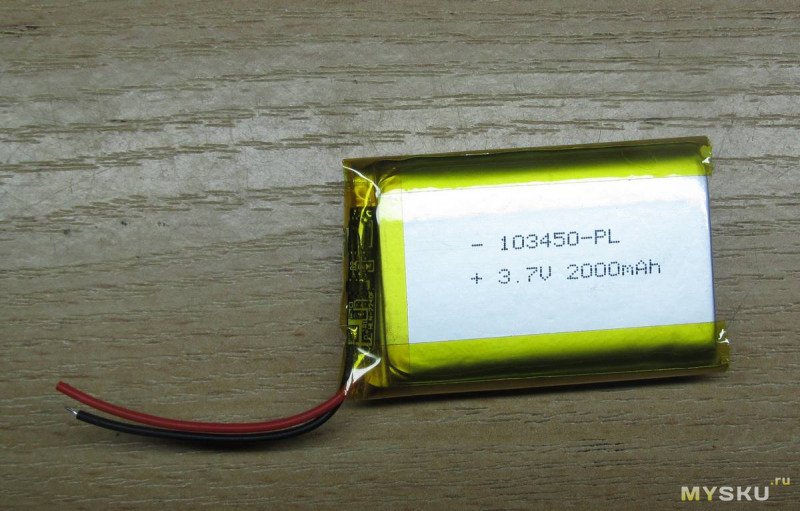

Итак, аккумулятор.

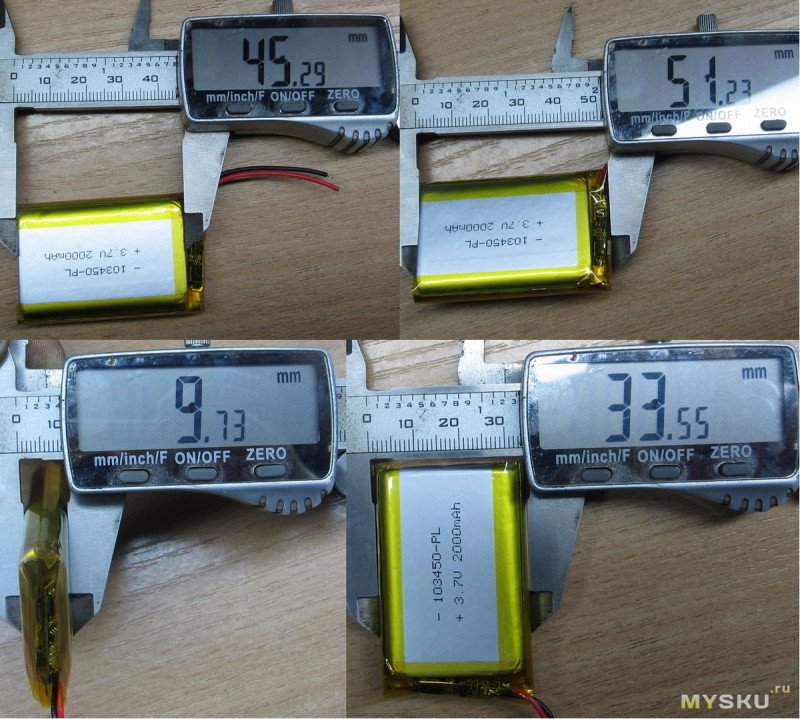

Размеры:

Взвесить забыл, а измерять внутреннее сопротивление не стал, потому что акум с платой защиты, по хорошему нужно добираться до самой банки, потом как-то заклеивать это всё каптоном… решил что не стóит оно того.

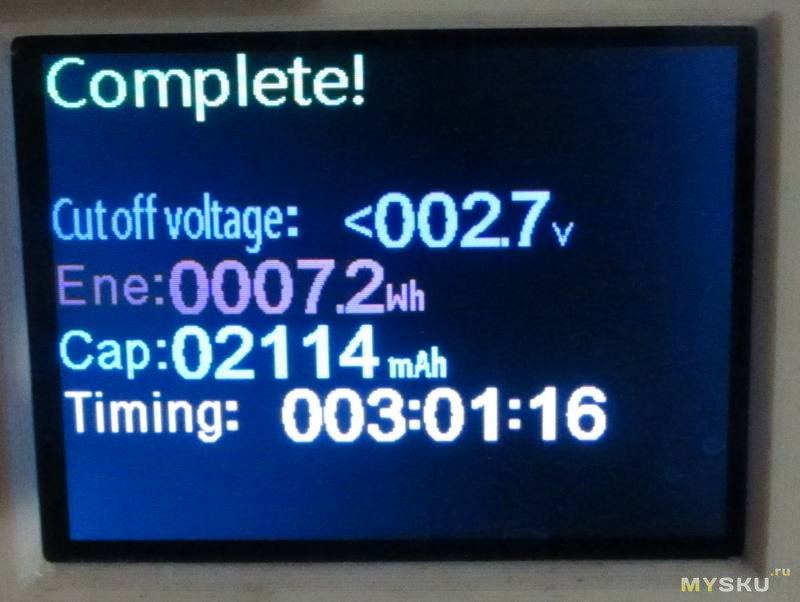

Батарейка пришла заряженная, что-то около 4 вольт было, после зарядки проверка током 700мА показала емкость даже больше заявленных 2000мАч

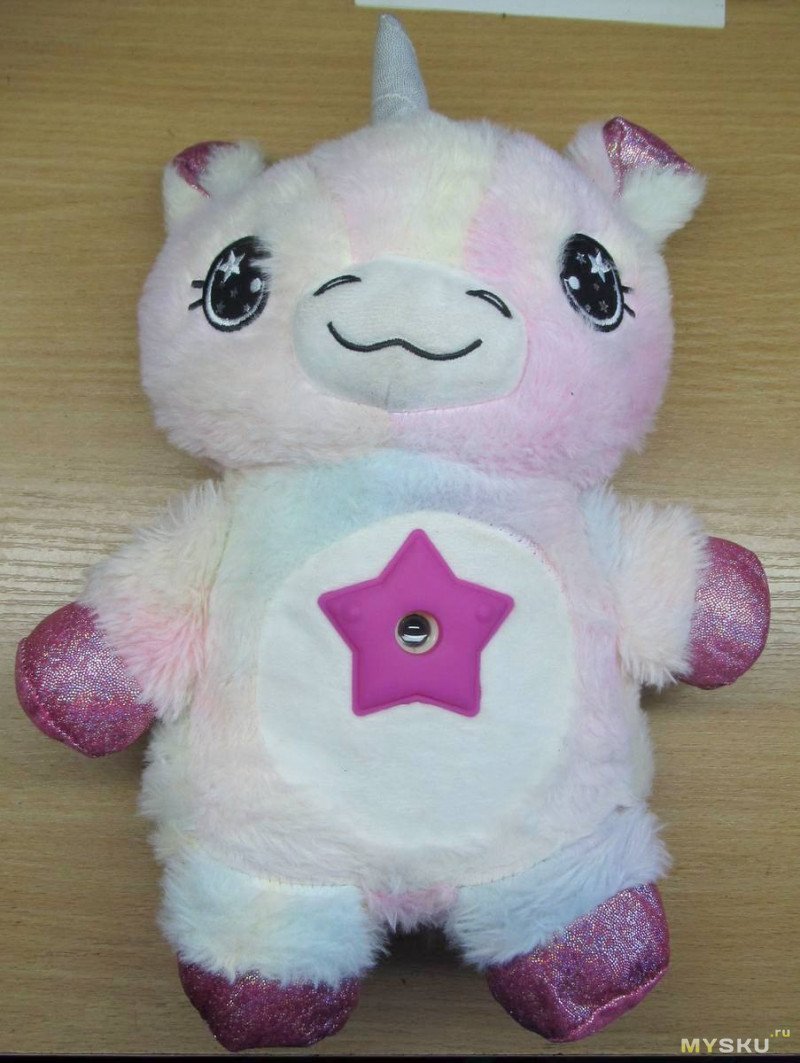

Переходим к игрушке. Внешний вид:

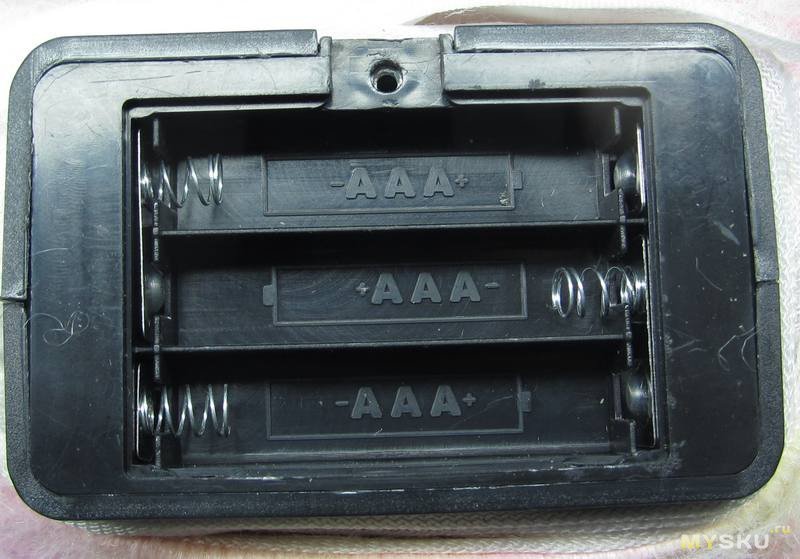

Батарейный отсек:

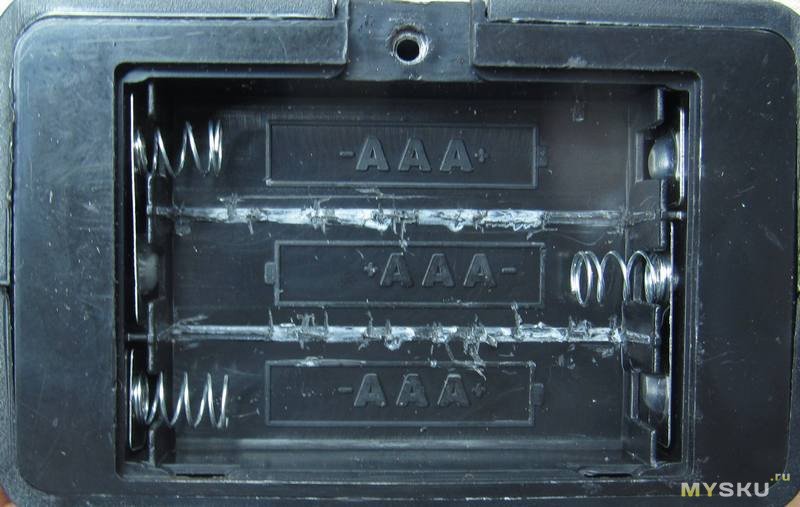

Была робкая надежда обойтись вот такой доработкой

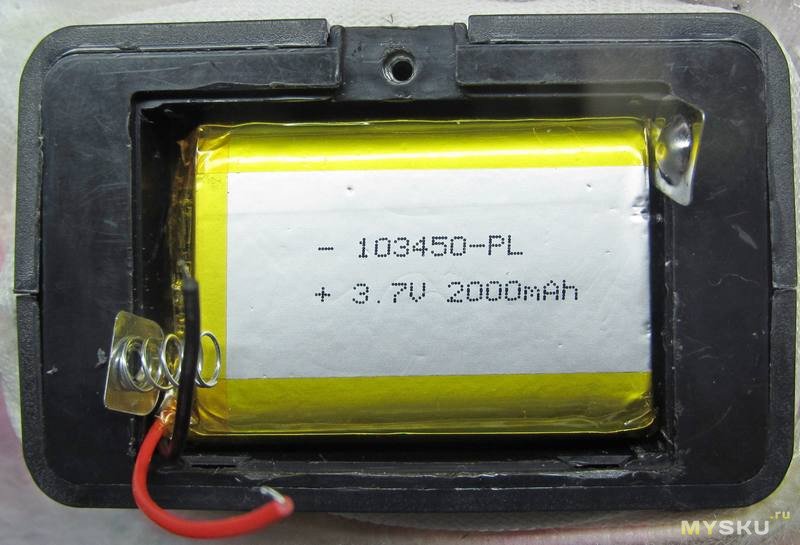

Но увы, пришлось выламывать всё и удалять контакты с пружинками, и только тогда акум нормально сел на место

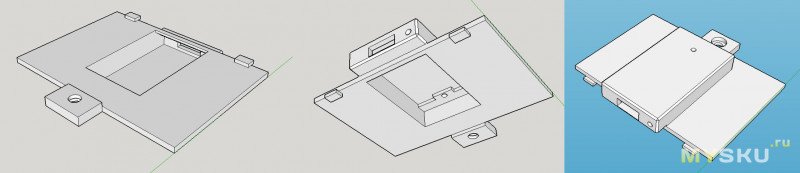

Далее скетчап

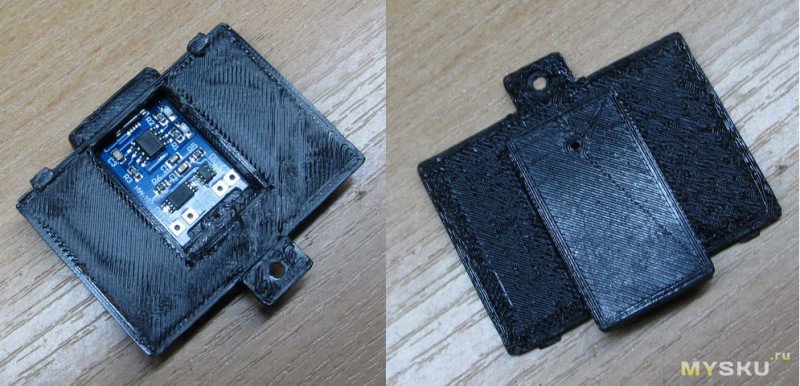

печать (результат не ахти — печатать пришлось с поддержками, надо бы было поиграться с настройками, потому что в одном месте не оторвать, в другом непропечаталось — но лень)

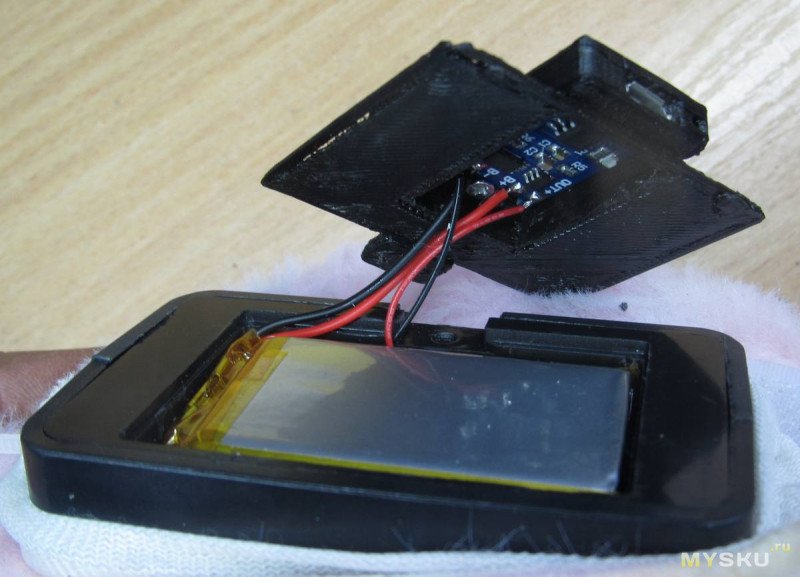

ну и сборка

Модель не выкладываю, так как считаю не совсем правильной такую переделку — надо бы и плату защиты от акума отпаивать, раз уж применяем плату зарядки с защитой, ну или применять плату зарядки без защиты, да и торчит она из корпуса (и тут важно, кстати, чтобы разъем был заподлицо с боковой гранью, чтобы любой по толщине разъем зарядки вошел) — а похорошему надо бы затусовать полностью в штатное место для батареек, чтобы только гнездо видно было в дырочку, да и сама модель с поддержками, чего я не очень люблю, потому что не нравится мне их выковыривать… В общем результат в целом рабочий, но меня не совсем устраивает.
По акуму — понравился. Емкость соответствует, по габаритам — отлично входит вместо 3*ААА, правда места для платы зарядки не остается.
Вообще, изначально я хотел взять аккумулятор немного меньшего размерам и собрать всё полностью внутри штатного батарейного отсека, прорезав дырочку для микро-usb гнезда (да, микро, так повелось что у нас бОльшая часть приборов именно с микро, а в телефонах магнитные зарядки) и удалив перегородки, сохранив при этом возможность при необходимости поставить батарейки — но увы, акумы чуть меньшего размера, продающиеся на вб и озоне имеют чуть ли не вдвое меньшую емкость и при этом стоят почти вдвое дороже. Поэтому было принято волевое решение полностью отказаться от использования батареек, сделав аккумуляторное питание.
Итак, аккумулятор.

Размеры:

Взвесить забыл, а измерять внутреннее сопротивление не стал, потому что акум с платой защиты, по хорошему нужно добираться до самой банки, потом как-то заклеивать это всё каптоном… решил что не стóит оно того.
Батарейка пришла заряженная, что-то около 4 вольт было, после зарядки проверка током 700мА показала емкость даже больше заявленных 2000мАч

Переходим к игрушке. Внешний вид:

Батарейный отсек:

Была робкая надежда обойтись вот такой доработкой

Но увы, пришлось выламывать всё и удалять контакты с пружинками, и только тогда акум нормально сел на место

Далее скетчап

печать (результат не ахти — печатать пришлось с поддержками, надо бы было поиграться с настройками, потому что в одном месте не оторвать, в другом непропечаталось — но лень)

ну и сборка

Модель не выкладываю, так как считаю не совсем правильной такую переделку — надо бы и плату защиты от акума отпаивать, раз уж применяем плату зарядки с защитой, ну или применять плату зарядки без защиты, да и торчит она из корпуса (и тут важно, кстати, чтобы разъем был заподлицо с боковой гранью, чтобы любой по толщине разъем зарядки вошел) — а похорошему надо бы затусовать полностью в штатное место для батареек, чтобы только гнездо видно было в дырочку, да и сама модель с поддержками, чего я не очень люблю, потому что не нравится мне их выковыривать… В общем результат в целом рабочий, но меня не совсем устраивает.
По акуму — понравился. Емкость соответствует, по габаритам — отлично входит вместо 3*ААА, правда места для платы зарядки не остается.
