Терморегулятор для утюга. Рембыттехника на проводе (tm)

Попросила меня знакомая посмотреть утюг — перестал включаться. Ну что ж, посмотрим…

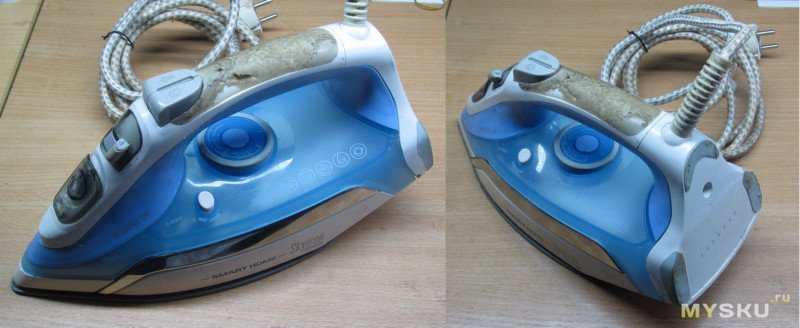

Выглядит пациент так:

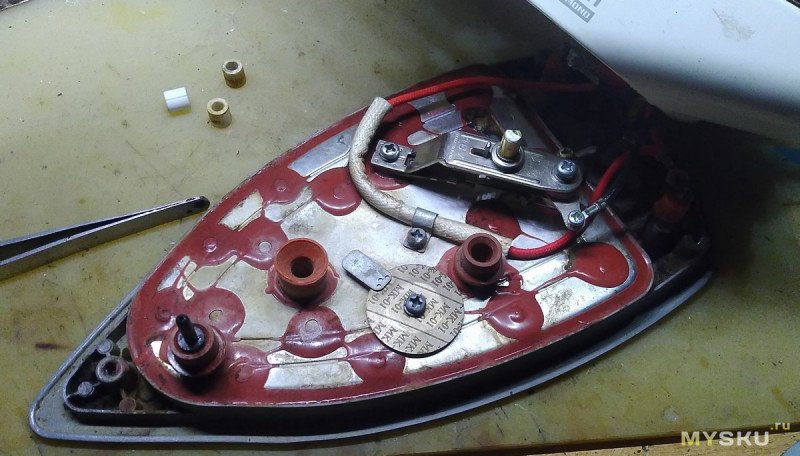

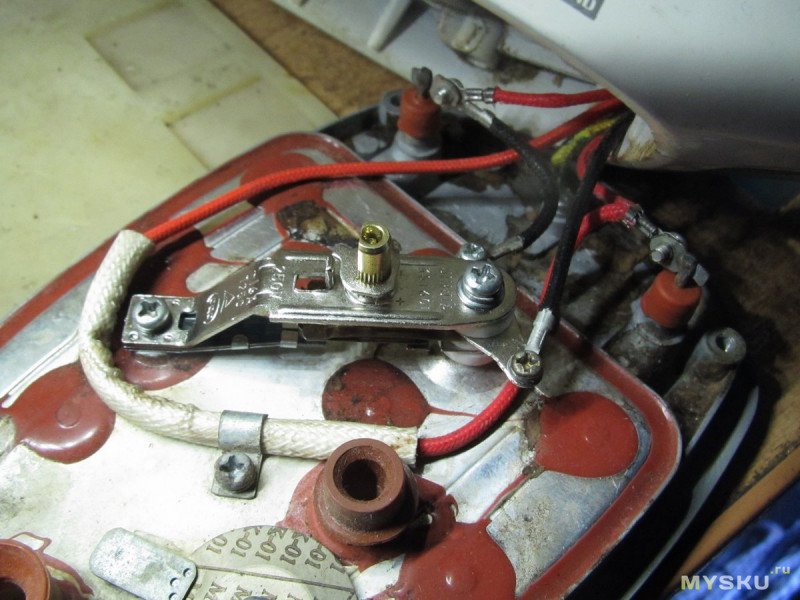

Вскрываем. Разбирается просто — отщёлкиваем всё что отщелкивается, включая ручку регулятора и откручиваем все саморезы и винты. Важно не потерять механизм трещотки регулятора и керамические проставки между подошвой и корпусом

Нагреватель прозванивается, а вот термопредохранитель и терморегулятор — нет. Термопредохранитель на фото выше — в изолирующей термостойкой трубочке, они у меня были в наличии (240°С, 250В, 15А), где брал не помню. Важный нюанс — паять их крайне нежелательно, желательно обжимать с проводом, как по заводу.

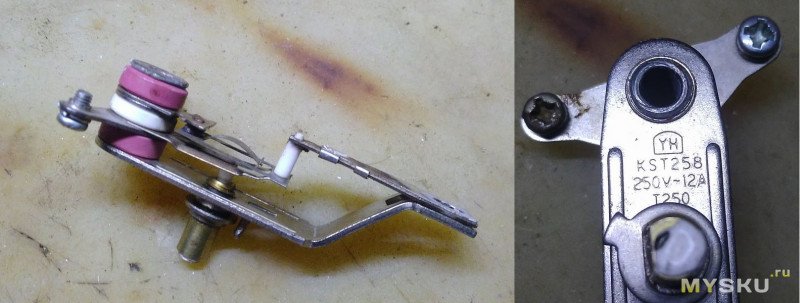

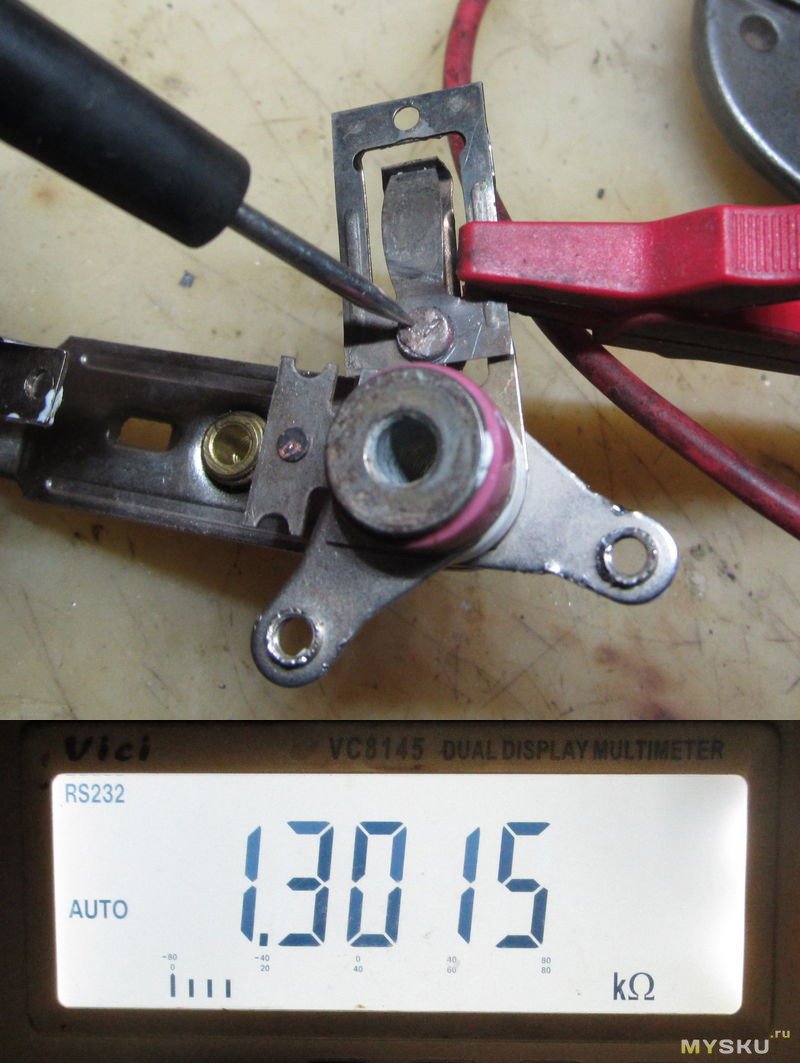

Далее я решил что терморегулятор это слишком банально и решил просто почистить контакты. Каково же было мое удивление, когда после этого он не заработал! Оказалось вот что:

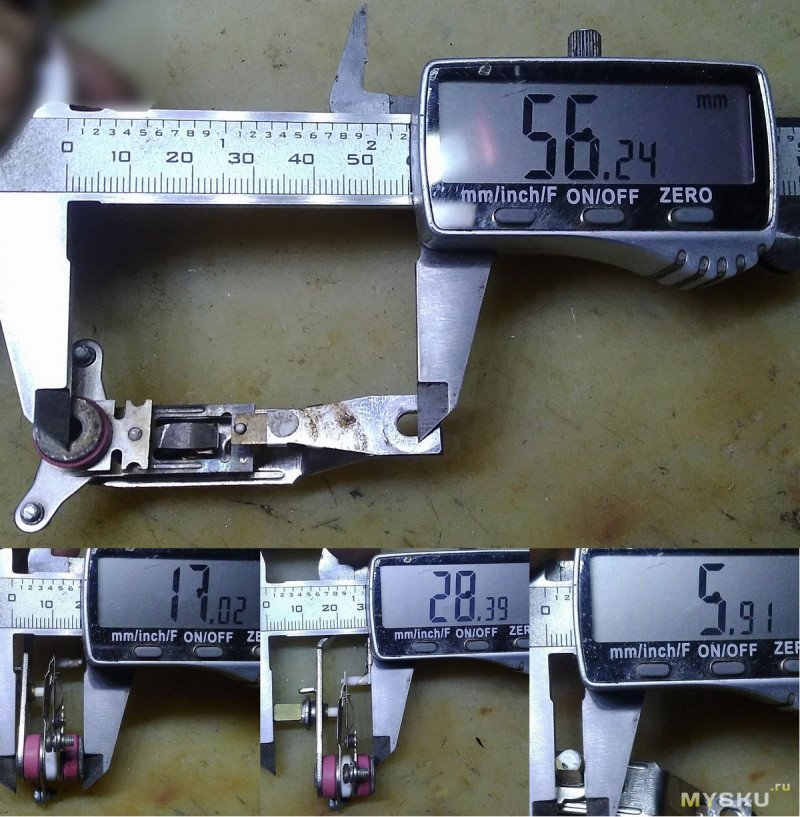

Ну ок, обмеряем и идем на озон

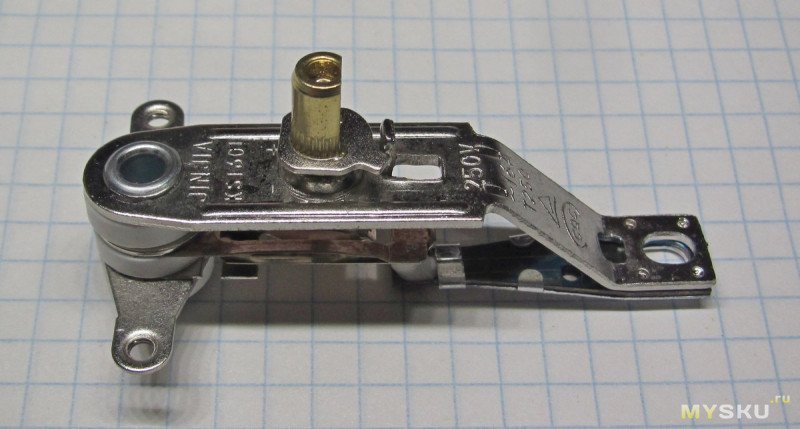

Новый терморегулятор выглядит так:

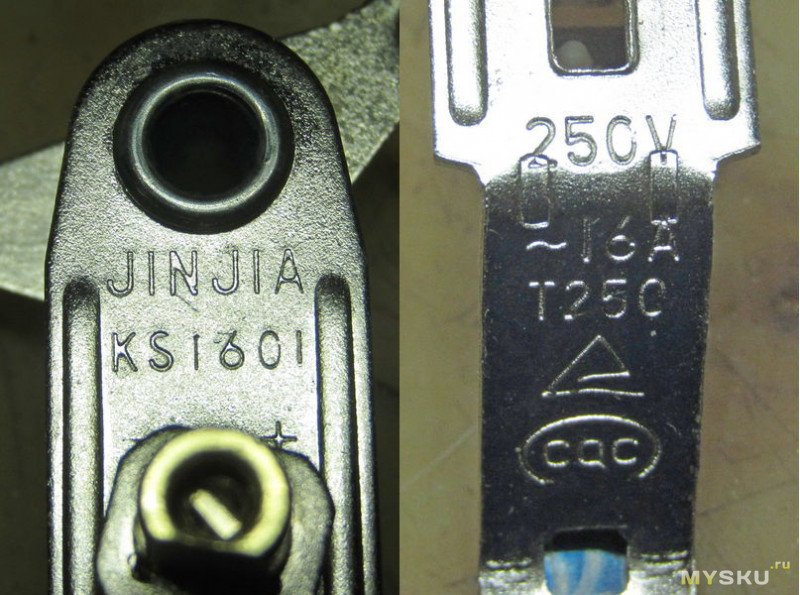

Маркировка

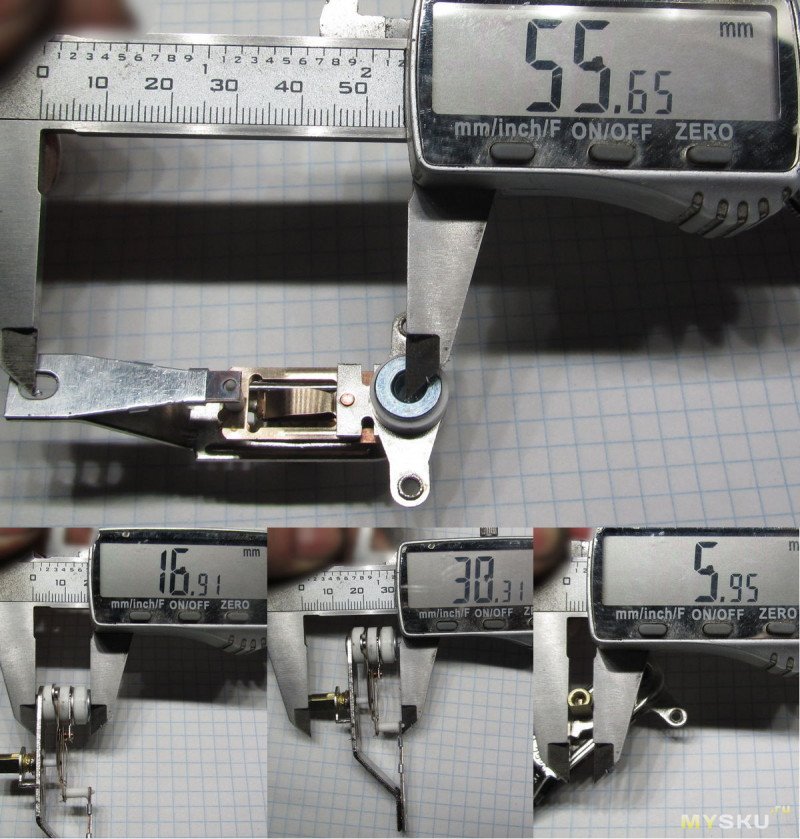

Размеры

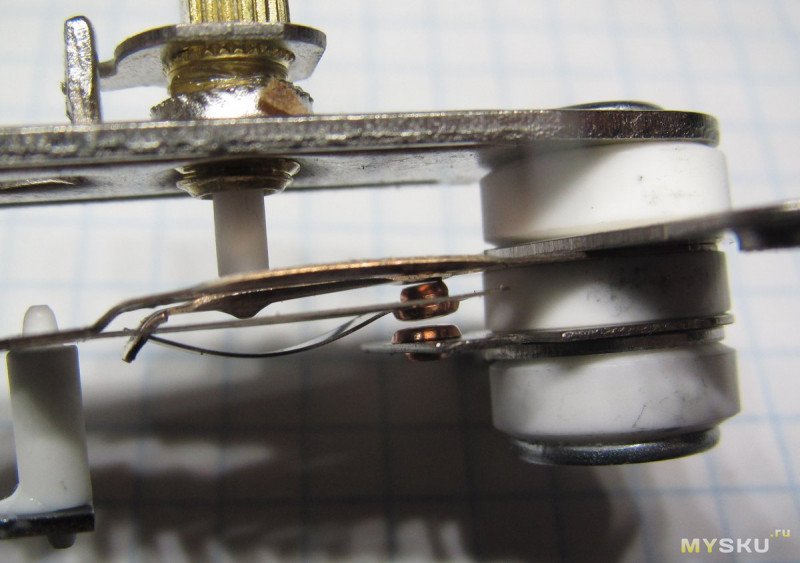

Контакты при бОльшей зяваленной мощности выглядят не так убедительно как на старом, впрочем, тому это не помогло. На токе 1А падение на контактах 29мВ, на токе 5А — 143мВ.

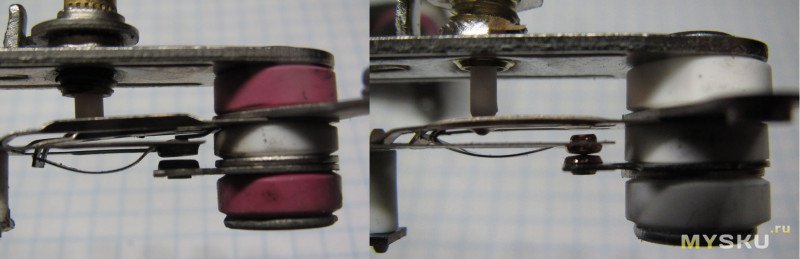

в срвынении с оригиналом

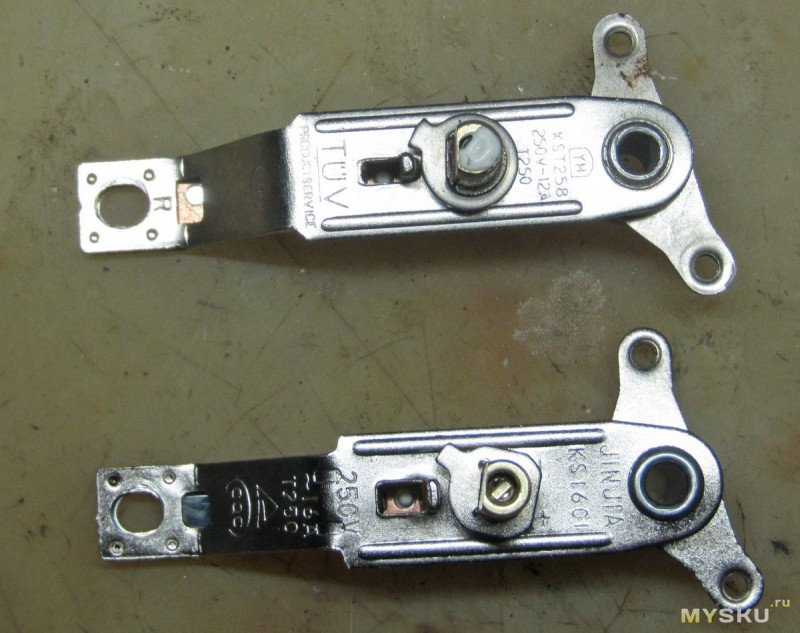

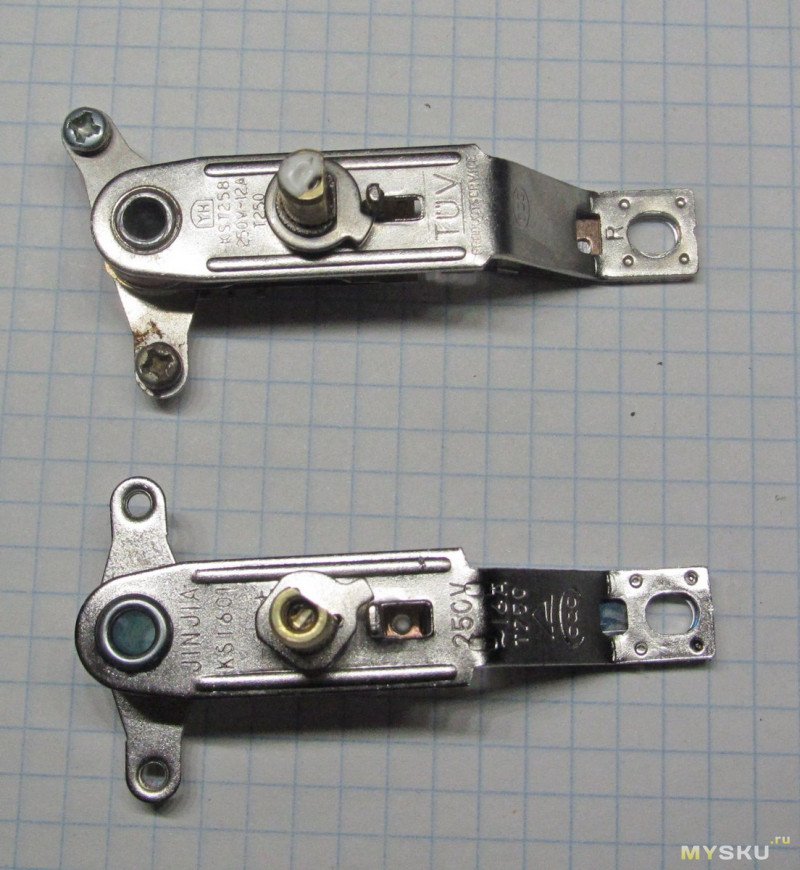

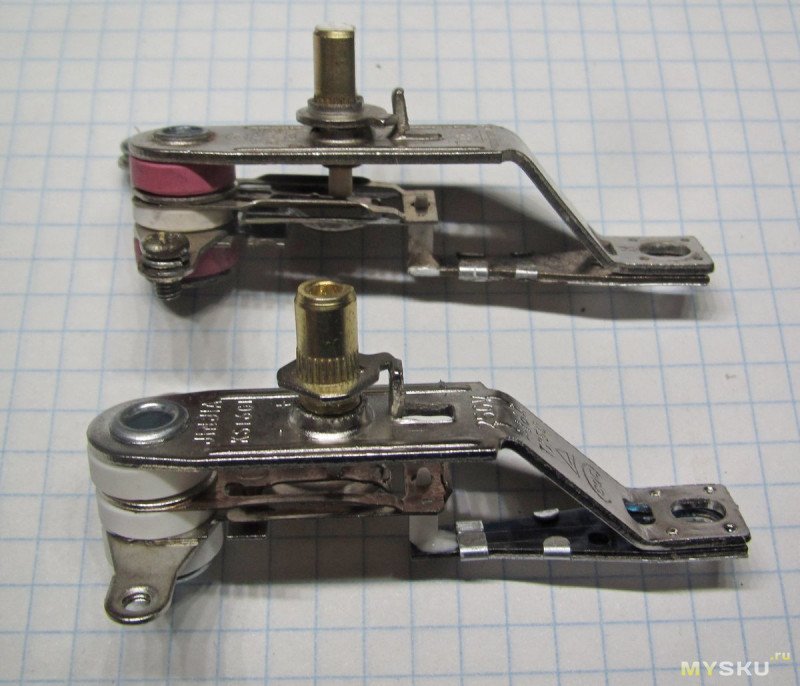

сравним внешний вид

Как видим, единственное отличие — у старого одно из контактных «ушей» немного повернуто. Да и фиг с ним, подумал я, и поставтл как есть.

Фиг тебе, подумал утюг, и не собрался — это ухо упёрлось в корпус.

Снимаем, берем плоскогубцы, и придерживая контакт — поворачиваем ухо.

Вот теперь всё собралось и заработало. По надежности время покажет, на первый взгляд регулятор вполне рабочий.

Есть ли смысл ремонтировать? Если своими руками — однозначно да. суммарно где-то часа полтора наверно, в качестве тренировки мелкой и не очень моторики — пойдёт. Если за деньги — ну я б за такой ремонт взял рублей 50 наших, плюс запчасти — думаю за эти деньги уже можно новый утюг купить.
