Регулируемый блок питания Wanptek TPS3010


Программно регулируемый блок питания Wanptek 0-30B 0-10A.

Стильно, модно, молодежно.

Изучим со всех сторон, и как всегда — посмотрим, где у ней внутре неонка.

Всем заинтересовавшимся — добро пожаловать под кат



Внешний вид

Поставляется устройство в коробке с цветной полиграфией

Устройство защищено поролоном, и как мы видим по коробке — не зря.

Внутри нас встречает инструкция, сетевой кабель и провода с крокодилами.

Инструкция

А вот и сам герой обзора.

Выглядит блок питания отлично — тут ничего не скажешь. На лицевой панели, под черным глянцем прячется дисплей, с размещенными тут же портами USB A и Type-C, справа расположились органы управления — энкодер, с размещенными полукругом кнопками. Ниже — розетки типа «банан».

Пластиковая только лицевая панель, весь остальной корпус сделан из металла 0.7 мм. Сзади расположились разъем сетевого питания с предохранителем, переключатель 230/115 и кулер охлаждения. Бока и нижняя сторона имеют решетки вентиляции, а стоит блок питания на резиновых ножках.

Работа устройства

Управление устройством осуществляется энкодером и 4 кнопками. Снизу вверх:

  • Кнопка включения/выключения питания. Забегая вперед — кнопка силовая (до 5А), KDC-A04, однополюсная, отключает сетевое напряжение.
  • Кнопка «OCP» — кнопка активации аварийного отключения БП при коротком замыкании.
  • Кнопка «V/I» — переключение настройки напряжения или тока.
  • Кнопка «OUT» — выходной переключатель. Позволяет отключить выход БП, после чего настроить ток и напряжение.

Параметры выставляются энкодером, нажатие переключает разряды.

После включения устройства, выходы обесточены — это хорошее решение. Мы можем настроить силу тока и напряжение, и только затем подать питание на исследуемое устройство (Кнопка «OUT»).

Максимальные пределы — 31 В, 10.2 А. Индикаторы белого цвета хорошо читаются на черной панели даже при дневном свете. Также имеется индикация режимов CC, CV, OCP, OUT (чтобы не запутаться, есть ли напряжение на выходе).

При отключенном режиме OCP в случае КЗ блок питания переходит в стабилизацию тока и греет кабель — все как положено.

А с включенным — отключает выход, выводит предупреждение и начинает пищать.

Регулировка параметров осуществляется энкодером — нажатие переключает текущий разряд, вращение — увеличение/уменьшение значения. При переходе через 0 старший разряд изменяется как положено.

Устройство имеет 2 USB порта с поддержкой протоколов быстрой зарядки: Qualcomm QC2.0, QC3.0, APPLE, Huawei FCP, SCP Samsung AFC и пр.

Тестирование

Проверять будем чем есть, тапками не кидайте.

После включения устройства напряжометр показывает напряжение по нулям, как нам и обещали.

Вольт до 12 погрешностью вообще можно пренебречь,

к верхнему пределу чуть побольше, но все равно очень достойно — всего 0,3%.

Что по току?

Тоже хорошо.

А с переходными процессами? Тоже неплохо.

Разборка

Раскручиваем саморезы по периметру устройства, снимаем верхнюю крышку.

Качество изготовления плат и пайки хорошее. На силовых компонентах радиатор, который обдувается кулером 6020. Фильтр по входу, Y2 конденсаторы (JY222M).

На входе два конденсатора Cheng 680 мкФ 200 В, на выходе — 2200 мкФ 35 В до шунта, 1000 мкФ 35 В — после (эта емкость сидит непосредственно на выходе).

Силовая часть собрана на TL494C и LM358. На питание USB портов стоит отдельный ШИМ контроллер DK124.

Разбираем дальше — нижняя сторона платы компонентов не содержит.

Поднимем радиатор — диодная сборка MBR30200PT и два мосфета K3569.

Разберем лицевую панель — откручиваем саморезы по углам и центру, а также гайки бананов. Гайки слабо магнитятся, поверхность полуматовая, скорее всего — нержавейка.

Тут тоже есть на что посмотреть. Мозг — Nuvoton MS51FB9AE. Маркировка не стерта — аплодируем стоя.

LED драйвер TM1629C, USB QC контроллер IP6566 (макс. 18 Вт:5V/3A,9V/2A,12V/1.5A; DCP QC2.0, QC3.0, FCP, SCP, AFC, SFCP).

Заключение

Устройство мне понравилось. Начнем с того, что Wanptek TPS3010 отлично выглядит (да, это тоже важно). Устройство имеет высокое качество сборки, хорошую точность выходных параметров, при этом достаточно компактно.

Пожалуй, не хватает отдельного энкодера для выставления тока, но такие устройства у производителя тоже есть, да и многие народные модули управляются аналогично. Да и для ряда задач нужно уже 48-56 Вольт (а такие БП у Wanptek тоже есть).

Товар приобретен самостоятельно.

Пруф покупки
Планирую купить +40 Добавить в избранное +93 +143
свернуть развернуть
Комментарии (169)
RSS
+
avatar
+18
переходные процессы надо бы на бОльшем напряжении посмотреть, могут быть сюрпризы. при включении БП (сетевой кнопкой) нет скачка на выходе? а то были тут прецеденты с fnirsi кажется…
порты usb просто прикручены сбоку, или он может измерять что на них происходит?

за 3700 конечно очень неплохо…
+
avatar
+2
переходные процессы надо бы на бОльшем напряжении посмотреть, могут быть сюрпризы. при включении БП (сетевой кнопкой) нет скачка на выходе?
Хорошо, произведу измерения.
порты usb просто прикручены сбоку
+
avatar
+7
переходные процессы надо бы на бОльшем напряжении посмотреть
Будут там скачки, будут. Схемотехника у всех их БП плюс-минус одинакова, обычный полумост на TL494 и ОС на LM358. Ожидать чуда не стоит. Но качество изготовления действительно высокое — я себе взял похожий на 120 В 3 А, как микролабораторник — мне понравился. Думал обзорчик сделать, но теперь смысла нет.
порты usb просто прикручены сбоку
Просто сборку. Более того, там, вроде как, все быстрые протоколы максимум на 18-20 Вт (т.к. питается это от отдельного обратнохода на том самом DK124), так что, опять же, чуда ожидать не следует, но вот запитать какую-нибудь ардуину — вполне.
+
avatar
  • OlegVlCh
  • 12 декабря 2023, 14:53
+1
Вот уже сделали на похожий (120 В 3 А)…
youtu.be/Fllc74wpxmI?si=v6k7Vw6OiTqXwHOg
+
avatar
0
Да, ниже как раз этот обзор и обсуждается.
+
avatar
  • OlegVlCh
  • 12 декабря 2023, 16:25
0
Точно, не добрался до него. Поспешил сразу поделиться ))
+
avatar
  • antory
  • 11 декабря 2023, 15:52
+4
Так там, вроде, выход при включении обесточен — подключается отдельной кнопкой. Я, вот, тоже его собрался брать, отчасти из-за этой кнопки. Надоело бананы туда-сюда таскать :)
+
avatar
  • UAM
  • 11 декабря 2023, 21:06
0
Тот же принцип, что и комповых БП. Отдельный «дежурный» источник и регулируемый основной. Особых выбросов при достаточно больших конденсаторах на выходе не будет.
+
avatar
+4
при включении БП (сетевой кнопкой) нет скачка на выходе?
Нет, при включении на выходах нет ничего (а USB включаются сразу). После нажатия кнопки OUT без скачков — на любом масштабе примерно такая картина

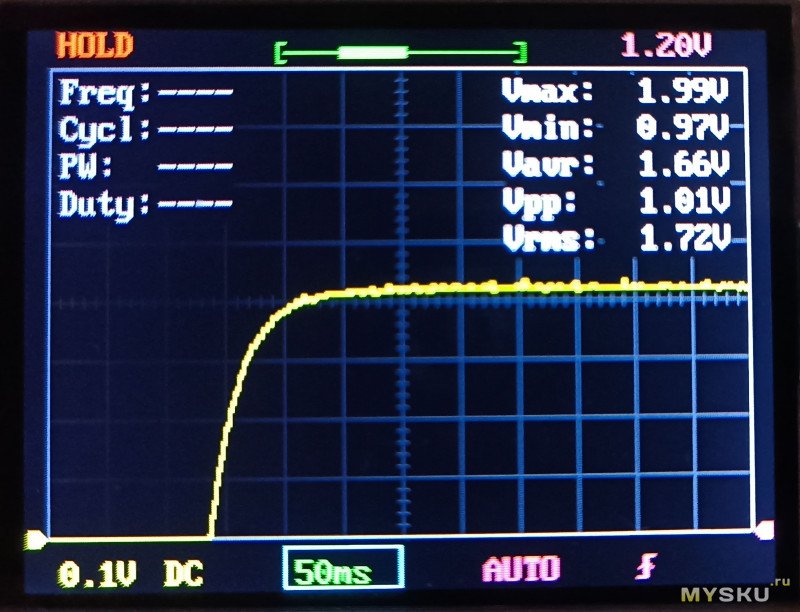

Дополнительная информация
Переключения разрядов (20В + 1 и 1В + 1) тоже без пиков
+
avatar
  • faza20
  • 10 декабря 2023, 23:48
+4
8 321 ₽
в РБ
не гуманно
+
avatar
  • infino
  • 11 декабря 2023, 00:19
+3
Надо проверить на паяльнике, выставить необходимое напряжение-ток и повтыкать паяльник и посмотреть выбросы.
+
avatar
0
А двумя 2 Ом резисторами я не обойдусь?
+
avatar
  • infino
  • 11 декабря 2023, 13:28
0
Можно и 2 Ома попробуйте.
+
avatar
  • RULE
  • 11 декабря 2023, 13:39
0
Лучше советский реостат проволочный мощный !, если есть у кого от тех времён ;))). Всех благ- Варшаве.
+
avatar
+4
Лучше тэн от трамвайной печки — просто тащусь. У меня их два — крокодилом ползаешь — красота…
+
avatar
  • RULE
  • 12 декабря 2023, 05:28
0
Возможно, но лабораторный реостат — надёжнее… И ещё, а как Вы будете регулировать нагрузку? Гулять по спирали? не то!
+
avatar
+2
Это самый цимус. Т.е. то.
+
avatar
  • RULE
  • 14 декабря 2023, 18:25
0
Возможно Вы и правы, но! не цимус ( это вульгарно ), а цимес ( на идиш ), хотя я не еврей :)…
+
avatar
  • infino
  • 12 декабря 2023, 19:28
0
В перчатках надо крокодилом или можно в руках и не обжечься?
+
avatar
  • infino
  • 12 декабря 2023, 19:42
0
В Варшаве вчера растаял снег, темнеет рано и погода навеяет тоску.
Дополнительная информация
+
avatar
  • RULE
  • 13 декабря 2023, 05:26
0
В Подмосковье другая напасть, морозы ушли, зато рекорды по выпавшему снегу, не успеваю дорожки чистить :). Собака хорошо, у меня 3 кошки и кот… на даче с ними и живу.
+
avatar
+2
А как будете делать включение-выключение без звона? Я для такой цели брал мощный полевик и подключал к генератору, он уже замыкал-размыкал без дребезга.
+
avatar
  • 00svd00
  • 11 декабря 2023, 00:50
0
Имеет смысл менять старичка 305D на сей чудный агрегат? Стал сильно врать по напряжению, плавает постоянно. Плюс этот гробик вроде вдвое ниже.
+
avatar
+1
305 — это 30 В 5 А? У них в линейке на тот же ток дает 60 В. Или как обозреваемый — 30 В 10 А.

В целом, нормальный импульсный БП со всеми вытекающими. Чуда ждать не стоит.
+
avatar
  • 00svd00
  • 11 декабря 2023, 20:45
0
30В 5А, 150Вт
YH-305D
Чуда я не жду, я поосто думаю этот чинить или может пора обновить железку
+
avatar
  • JohnK
  • 11 декабря 2023, 20:32
+1
305D линейный? Или тоже импульсник? Просто у меня Dazheng PS-305D, с вроде нормальным трансом, линейный. Линейный и импульсный это же две большие разницы как то.
+
avatar
  • 00svd00
  • 11 декабря 2023, 20:43
+1
Линейный, YH-305D
yihua-soldering.ru/product-4-2-30v-dc-power-supply/160008/
Меня он в принципе устраивал, разве что тока бы хотелось побольше — чисто по гальванике поугарать.
+
avatar
  • JohnK
  • 12 декабря 2023, 19:43
0
Один в один такой же :). Только с другими наклейками. А вообще да, пора давно менять.
+
avatar
  • infino
  • 13 декабря 2023, 04:11
0
Если менять, то на KORAD KA3010D или 5 амперную версию уже зависит от ваших задач.
Если бюджет позволяет то OWON P4305 и далее по возрастающей…
+
avatar
  • 00svd00
  • 13 декабря 2023, 04:38
+1
А можете буквально парой фраз пояснить для неособо сведующих, отчего герой обзора стоит 3700, а KORAD KA3010D — 15К? Просто выше стабильность или есть ещё какие-то неочевидные подводные камни?
По большей части для меня ЛБП — это источник нужного мне напряжения и тока для запитки различных приборов, в котором я уверен что не будет каких-то резких всплесков и прочих неожиданностей. Плюс давно хочется пожкспериментировать с анодированием алюминия и прочими гальваническими приколами, но 305D для этого жидковат, там ампер 10 надо, а лучше все 15.
+
avatar
  • infino
  • 13 декабря 2023, 07:48
+2
Korad, линейный стабилизатор, обычно их достоинство это
1. отсутствие шумов/наводок/помех (малые значения)
2. быстрое срабатывание защиты по току
3 малые выбросы напряжения-тока при срабатывании защиты,
В обзоре на блок, нет этих тестов
особенно интересны тесты с светодиодом в режимах малых токов и срабатывания защиты.
Плюс давно хочется пожкспериментировать с анодированием алюминия и прочими гальваническими приколами,
Для этих целей, линейник не нужен
+
avatar
  • 00svd00
  • 13 декабря 2023, 11:20
+3
Звучит так что проще всего починить этот, раз он меня устраивал и просто в помощь ему взять мощный импульсник. Спасибо
+
avatar
0
Никогда не меняю. У каждого есть свои плюсы. Только добавляю в коллекцию… В сарае на даче валяется ТЭС 15 на 5. Уже лет 25. Жив, курилка. На случай ядерной войны (автомобиль).
+
avatar
  • 00svd00
  • 14 декабря 2023, 17:13
0
У меня место на столе закончилось. Давно. Мне даже осциллограф нормальный поставить некуда, пользуюсь мелким DSO Quad.
Так что приходится иногда идти на сложные решения
+
avatar
+3
Электролиты с подогревом от шунта.
+
avatar
+6
Привычнее видеть электролиты с подогревом от радиатора, так что — нормально.
+
avatar
  • Rundll
  • 11 декабря 2023, 01:17
+3
Силовая часть не на DK124, это уже готовый 24W микросхема преобразователь. Скорее всего дежурка/для портов юсб.
+
avatar
  • dim1390
  • 11 декабря 2023, 11:08
+2
Вот именно не может блок на 300Вт быть собран на 18 ватной микросхеме, да еще и без радиатора. Там скорее всего применена полумостовая схема, тем более, что:
На входе два конденсатора Cheng 680 мкФ 200 В
.
+
avatar
  • Rundll
  • 11 декабря 2023, 12:59
+2
Там под радиатором (возле кулера) по любому находится пара силовых ключей, а ещё мы не видели печатку с нижней стороны.
Обзор из разряда — работает и спасибо.
+
avatar
+2
Именно так. Силовая часть там полумост на двух полевиках + TL494, она даже на фото попала. А на DK124 собран обратноход для питания панели управления и выходов USB.
+
avatar
  • russsx
  • 11 декабря 2023, 01:20
+2
Неплохая цена с учётом того что аналогичный по параметрам блок того же производителя но с двумя энкодерами и вертикальным корпусом стоит ~80$
+
avatar
  • ber3
  • 11 декабря 2023, 02:12
+7
с двумя энкодерами и вертикальным корпусом стоит ~80$
А точно 2 энкондера так необходимы? а вертикалки не заменимы при небольшом рабочем месте.
www.ozon.ru/product/laboratornyy-istochnik-pitaniya-postoyannogo-toka-30v-10a-wanptek-dps3010u-1037408663/
4000 рупий.
И 4700
www.ozon.ru/product/laboratornyy-blok-pitaniya-nicepower-30v-10a-sps3010-chernyy-istochnik-pitaniya-1213010881
+
avatar
  • russsx
  • 11 декабря 2023, 05:45
+3
Имел в виду вот такой. По внутрянке такой же. но есть плюшки в виде доп функций на кнопках
+
avatar
+1
а он силу тока в юсб показывает?
+
avatar
+19
Нет, в Амперах ))
Вроде просто порты для зарядки, все приборы только для выходных клемм.
+
avatar
+7
два энкодера удобнее. а на вышеприведенных ЛБП с 4 крутилками — там вообще не энкодеры а переменные резисторы судя по всему
+
avatar
+3
ЛБП с 4 крутилками — там вообще не энкодеры а переменные резисторы судя по всему
Второй — да, с резисторами. Но это старая модель, такую брать точно не стоит.

А вот первый — вполне себе с энкодерами, в описании это где-то было указано. Видимо, всунули новую начинку в старый корпус.
+
avatar
  • setool3
  • 11 декабря 2023, 01:26
+8
два конденсатора Cheng (?)
Чего вопрошаетe? Это ж три столпа китайского конденсаторостроения:
Chong/ChongX, Chang/ChangX, Cheng/ChengX:
Дополнительная информация

Это ж классика, это знать надо ©
+
avatar
+11
Chang это Changzhou Huawei Electronics Co., Ltd. Есть на LCSC и в Промэлектронике.

ChengX — Dongguan Chengxing Electronics Co., Ltd. Есть на LCSC.

А остальные и ещё Changxin c Алика это же подвальные подделки под них.
+
avatar
  • setool3
  • 11 декабря 2023, 05:23
+6
Спасибо, очень полезная информация. Ради спортивного интереса отыскал в закромах всё алишное, что содержит leaded конденсаторы с корнями chen/chon/chan в названиях:
Дополнительная информация

По факту все — ноунеймы без маркировки серий, черно-белые общего применения, и зелено-золотые низкоимпедансные.
Chenxing — 3 модуля, — два buck xl7015 и один lm317t
СhongX — 2 модуля, — boost 150W и qc/pd 2С ЗУ 2*20W
ChangX — 2 модуля ЗУ qc 18W
Сhangxin — 1 модуль buck qc/pd 65W
И только два относительно качественных алишных БП оказались с брендовыми конденсаторами K&T GF и RL серий:
Дополнительная информация
+
avatar
  • Esculap
  • 11 декабря 2023, 02:32
0
Там же дешевле.
+
avatar
+13
Ну так логично, что на 5А будет дешевле обозреваемого на 10А.
+
avatar
  • ber3
  • 11 декабря 2023, 23:50
-1
Ну так логично, что на 5А будет дешевле обозреваемого на 10А.
не всегда. обычно оценивают мощность БП. а она одинаковая( напряжение то больше)… или вы не про 60В, *5А?
+
avatar
+1
ТС выложил обзор про 30В 10А = 300Вт, Esculap пишет про 30В 5А = 150Вт…
+
avatar
+5
А с переходными процессами? Тоже неплохо.
А что за переходной процесс на картинке? И почему там 0,35 вольта?
+
avatar
+2
ЕМНИП, там было 3.3 В, отключение 5 Вт нагрузки. Немного позже переделаю эти измерения.
+
avatar
  • 2channel
  • 11 декабря 2023, 07:38
+3
Ну хоть кто-то не стал ислользовать слово «лабораторный»
+
avatar
+10
хм. а согласно какому определению он НЕ лабораторный? я вот такие определения нагуглил:
Лабораторный блок питания – это вторичный источник электроэнергии, дополненный блоками регулировки выходного напряжения и тока, контроля работы и индикации режимов, а также схемами защиты.
Блок питания лабораторный (ЛБП) — блок питания (БП), дополненный определённым набором сервисных функций и имеющий документированную реакцию на различные нештатные ситуации, происходящие с подключенной к нему нагрузкой. С точки зрения метрологии, это измерительный прибор, хранящий эталон как минимум одной физической величины (электрическое напряжение) и воспроизводящий её с целью произведения электрических измерений в сопрягаемых приборах и их отладки.
+
avatar
+7
Полагаю, 2channel считает, что ЛБП должен быть только линейным с очень малой емкостью на выходе.
+
avatar
  • BARS_
  • 11 декабря 2023, 09:10
+1
Не обязательно линейным, может и гибридным быть, в СССР такие выпускались, например. Там за счет регулировки напряжения на выходе ИИП достигается высокий КПД, а за счет применения после него линейника — низкая выходная емкость, шумы и т.п. Да и китайцы сейчас такие штуки делают и продают в виде готовых модулей с DC-DC и линейником на борту.
+
avatar
  • lokkiser
  • 11 декабря 2023, 11:06
+6
Линейник в своём быстродействии ака фильтрации ограничен, так что ВЧ часть (те самые ВЧ пульсации, включая, коммутацию) прекрасно проходит на выход. Если для сетевых ещё как-то (десятки-сотни кГц,), то всякие миниатюрные вообще не замечают.
+
avatar
  • BARS_
  • 11 декабря 2023, 11:29
+3
Ну у линейников, как минимум, бывает разное быстродействие и LM317 далеко не лучший линейник. Плюс в той же гибридной схеме никто не мешает реализовать хорошую фильтрацию по выходу импульсной части схемы. Понятно, что «шумовые » характеристики будут хуже, чем у полностью линейного, зато получается достичь компромисса между габаритами, мощностью и выходными характеристиками.
+
avatar
+2
Ну у линейников, как минимум, бывает разное быстродействие
Да замучаетесь вы линейным стабилизатором гасить помехи от импульсного. Они (если спектр посмотреть) уходят в мегагерцовую область, там никакого быстродействия не хватит.
Плюс в той же гибридной схеме никто не мешает реализовать хорошую фильтрацию по выходу импульсной части схемы.
Можно, но тоже непросто. Проще сделать БП с предрегулятором — например, трансформатор с кучей обмоток и электронным переключением.
+
avatar
  • jam_yps
  • 11 декабря 2023, 12:37
+1
Если вы делаете гибридный (или следящий гибридны) БП, то применять LM317 в качестве выходного регулятора как-бы непонятно, по меньшей мере.
+
avatar
  • BARS_
  • 11 декабря 2023, 09:08
+5
хм. а согласно какому определению он НЕ лабораторный?
Согласно тому, что ЛБП должен обеспечивать определенный уровень пульсаций и «шума» по выходу, определенное время переходных процессов на выходе и т.п., а так же не должен иметь большой емкости на выходе. Иначе толку от наличия режима стабилизации тока ну очень мало, т.к. пока не разрядятся конденсаторы на выходе, стабилизация работать не начнет. Про точность поддержания напряжения/тока на выходе уже не пишу, для любительской практики это не столь важно.

я вот такие определения нагуглил:
А что ж вы дальше то читать не стали:
Важнейший параметр лабораторного БП — точность установки (воспроизведения) выходного напряжения. Помимо этого, есть и другие:

пределы регулировки выходного напряжения, и в ряде случаев — тока;
выходная мощность;
уровень и частота пульсаций выходного напряжения;
количество выходных каналов;
точность (класс точности или количество знаков) встроенной измерительной головки (цифровой шкалы);
Да, сам по себе БП неплох для большинства применений, но какой-нибудь чувствительный усилитель или АЦП с ним уже не проверишь.
+
avatar
  • Blambik
  • 11 декабря 2023, 10:11
+4
Из того что вы привели, чему он не соответствует?
+
avatar
  • BARS_
  • 11 декабря 2023, 10:22
+1
Может быть соответствует только точности поддержания напряжения/тока, да и то под вопросом.
+
avatar
+4
а где написано какая она должна быть, эта точность, чтобы блок питания мог называться лабораторным? в том тексте просто описано какие в принципе параметры бывают у ЛБП. и да, у него будет и заявленная точность регулировки/поддержания тока и напряжения, и число каналов, и вот это вот всё. примерно как если бы было написано что важнейшей характеристикой грузовика является его грузоподъёмность. всё правильно? да. но заковыка в том, что у игрушечного грузовика это стакан песка, а у белаза — 100 тонн. при этом и у того и у другого есть такой параметр как грузоподъемность и они оба — грузовики.
+
avatar
  • UWU
  • 11 декабря 2023, 14:33
+4
Обычно лабораторными называют блоки питания обладающие двумя характеристиками:
1. Настройка напряжения и возможно тока в широких пределах
2. Защита от КЗ и перегрузок. Блок не должен сгорать от КЗ в любом виде. Делается это обычно или через режим CC или через защиту от перегрузки.
Всё остальные режимы и настройки — на усмотрение производителя.
+
avatar
+2
ну вот как-бы да. не, я понимаю, что вероятно на выходе лабораторника не должно быть помех и пульсаций, но где это «правило» объявлено, в каком авторитетном источнике или ГОСТе?
опять же — документированный баг является фичей. то есть описываем в документации что у нас точность установки и регулировки напряжения плюс минус лапоть, пульсации до 20% от сигнала, диапазон такой-то — и вуаля, все параметры есть, следовательно по логике BARS имеем 1000% ЛБП. правда очень плохой, но зато с бумажкой.
+
avatar
  • jam_yps
  • 11 декабря 2023, 12:41
+1
Как по мне — нету достоверной инфы о классе точности измерительной части. Насколько там все точно показывается (ну и нету поверки)? И насколько точно меряется. Для БП (коим ТС его и называет) это не настолько критично.
+
avatar
  • ploop
  • 12 декабря 2023, 09:51
+1
Это всё формальности для конкретных организаций. От того, что БП используется в домашней лаборатории, лабораторным быть не перестаёт. Это просто общий принцип — регулируемый во все щели БП.
+
avatar
-1
Из того что вы привели, чему он не соответствует?
Нет OCP, только ограничение тока.
+
avatar
  • setool3
  • 12 декабря 2023, 03:53
+1
Нет OCP, только ограничение тока.
Если вы о сабже (Wanptek TPS3010), то есть у него OCP, с отдельным индикатором срабатывания и отдельной кнопкой для установки порога.
Просто автор забыл указать, что эта защита, как и положено, — latched, т.е. активное состояние выхода не возобновляется само собой после снятия КЗ.
Вот тут начиная с 1:47 всё видно:
youtu.be/G38HNSNU0Ks?si=Dd71d1kBeTiUpEAZ
+
avatar
+4
А что ж вы дальше то читать не стали:
отчего же? стал. там описаны некоторые параметры ЛБП. пределы регулировки, мощность, уровень и частота пульсаций, количество каналов и т.д.
и исходя из этого всего — лабораторным может быть вообще любая коробочка с крутилками, главное правильно указать все эти параметры. потому что в этом вышеприведенном «определении» нет ни слова о том что пульсации в ЛБП не должны превышать какую-то величину.
+
avatar
  • setool3
  • 11 декабря 2023, 10:13
+9
Обратите внимание на частоту употребления слова «определённый» в тексте и в ответе выше. И в то же время на полное отсутствие информации о том, чем именно, каким конкретно международным общепринятым стандартом, эти «определённые» величины (размах пульсаций, амплитуда провала/овершута при ступенчатом изменении нагрузки, допустимая энергия разряда выходной ёмкости) определены. В относительных или абсолютных единицах измерения. Чтобы можно было их сравнить с измеренными или заявленными для любого регулируемого ИП и объективно оценить соответствует ли он параметрам «лабораторного». Субъективизм в чистом виде.
+
avatar
  • BARS_
  • 11 декабря 2023, 10:27
-4
А что мешает открыть документацию на любой ЛБП, хоть советский, и прочесть параметры? Кроме этого, что мешает подсчитать максимальное значение тока, который могут выдать конденсаторы на выходе БП? Автор даже емкость привел, 2х2200 мкФ + 1000 мкФ. Да и время перехода к стабилизации тока это позволяет вычислить. Физику же в школе учили, надеюсь.
+
avatar
  • setool3
  • 11 декабря 2023, 10:34
+10
Т.е. параметры «любого советского ЛБП» — это и есть общепринятые, соответствующие какому-то (какому конкретно?) международному стандарту параметры? ;) Вопрос риторический. Вы или внимательно читайте посты перед тем как на них отвечать, или вовсе не отвечайте.
+
avatar
  • BARS_
  • 11 декабря 2023, 10:48
-5
комментарий скрыт

комментарий скрыт

+
avatar
  • setool3
  • 11 декабря 2023, 12:08
+7
Сам то читал то, на что ссылаешься?
Напомню твои слова, твоё определение принадлежности регулируемого ИП к классу «лабораторных»:
ЛБП должен обеспечивать определенный уровень пульсаций и «шума» по выходу, определенное время переходных процессов на выходе и т.п., а так же не должен иметь большой емкости на выходе… Про точность поддержания напряжения/тока на выходе уже не пишу, для любительской практики это не столь важно.
И вот, после стольких «должен» и «определённых», ты приводишь IEC, описывающий, внимание, требования электробезопасности ;)
В общем, можешь не продолжать. Будь здоров.
+
avatar
  • ArtyRH
  • 11 декабря 2023, 09:06
+5
Буквально вчера смотрел обзор его «собрата». Там пульсаций на выходе много
ссылка
+
avatar
  • katran
  • 11 декабря 2023, 11:19
+10
Очень умный человек
чинит идеально технику ценой по милиону
и всё хорошо рассказывает и показывает
таких специалистов кот наплакал
+
avatar
  • il86md
  • 11 декабря 2023, 12:27
+2
а теперь вопрос, если человек ремонтирует дорогую технику у него должна быть достояная зп, а он погремушки бесплатные с алика обозревает? я не говорю что это мужчина не умный или еще какой то просто не совсем понятна логика )
раньше я блок за 500р ремонтировал сейчас за 2 не хочу ремонтировать… что у этого автора не так с логикой?
+
avatar
+12
это у вас что-то может не так с логикой? он разве говорит что обзоры техники его работа? я почему-то думаю что это хобби. как у меня например.
+
avatar
  • il86md
  • 11 декабря 2023, 15:56
-3
вы и он думаю сравнивать нечего.про вас все понятно ) у вас и уклон совсем другой и охват и взгляд
+
avatar
+5
а он погремушки бесплатные с алика обозревает?
Он это для канала на ютубе делает, плюс реферальные ссылки. Думаете, если он начнет обозревать блоки за 100К, их много будут покупать?
+
avatar
  • il86md
  • 11 декабря 2023, 15:55
-4
флюк тоже дорогйо прибор но его покупают же Ж? понимаете о чем я говорю? ) или расчет лучше 100 раз по рублю чем 1 раз по 100?
+
avatar
+6
Лучше 100 раз по рублю, чем ноль раз по сто :)
+
avatar
  • il86md
  • 11 декабря 2023, 17:52
0
я бы с вами согласился но токль чтото не работает это особо а вот там где дорого там есть результаты ) может я просто не так чтото делаю)
дорогой товар притягивает действительно тех у кого есть деньги и более профильных людей чем кричащую милизгу) хотя сам милюзга я
+
avatar
+5
дорогой товар притягивает действительно тех у кого есть деньги и более
Вы коменты у него на канале почитайте) Создается такое чувство, что там люди первый раз мультиметр видят) Какой им флюк за «сто» )

Нет, я, на самом деле, сам на него подписан и многие его видео нравятся, особенно, когда он рассказывает про свои старые поделки — для того времени реально крутые решения. Но аудитория там весьма специфичная, некоторые чуть ли не перед сном смотрят) Не даром он музыку из «спокойной ночи» вставляет.
+
avatar
+1
флюк покупают или те кто денег не считает, или те кому понты поколотить, или те кому нужен непременно флюк по каким-то условиям — типа обязательная сертификация и это вот всё. для меня например флюк не даст никаких преимуществ в работе по сравнению с юнитом — я на него и не смотрю. у флюка, кстати, есть и гораздо более интересные альтернативы чем юнит, по цене правда подороже. но и их позволит себе не каждый. а кто может себе позволить оборудование за килобаксы — не пойдёт в ютубчик смотреть такие вот видосики…
+
avatar
  • single61
  • 17 декабря 2023, 15:53
0
------
+
avatar
  • il86md
  • 17 декабря 2023, 16:53
0
можно и работать бесплатно) а питаться травой)
+
avatar
  • single61
  • 17 декабря 2023, 19:11
+1
А можно жить ради бабла, и ничего кроме этого не видеть. Много чего можно...))
+
avatar
+1
чинит идеально технику ценой по милиону
Почему-то подумал что чинит дорогую КИТ, но нет.
по милиону
за ту технику просят, но желающих купить — кот наплакал.
+
avatar
  • AlexA42
  • 11 декабря 2023, 12:19
+5
Буквально вчера смотрел обзор его «собрата».
Во-первых, там GD-A1203, и «собратья» они только по внешнему виду и заявленным параметрам (30 В, 10 А). А во-вторых, пульсации для таких импульсных источников — неотъемлемый фактор.
+
avatar
+1
ам GD-A1203, и «собратья» они только по внешнему виду и заявленным параметрам (30 В, 10 А)
А1203 на 120 В и 3 А.
А во-вторых, пульсации для таких импульсных источников — неотъемлемый фактор.
Есть два способа понизить пульсации — конденсаторы с маленьким ESR на выход и замедление переключения транзисторов.
+
avatar
  • setool3
  • 12 декабря 2023, 04:08
0
и замедление переключения транзисторов.
Что особо не практикуется, по понятным причинам. Толковые производители «давят» СВЧ звон непосредственно на выходных клеммах, с помощью набора плёночных и керамических конденсаторов, у каждого из которых СРЧ соответствует определённой гармонике в спектре подавляемого звона. Наблюдал такое решение даже в ультрабюджетных, подобных сабжу, ЛБП Hanmatek. Технология давно хорошо описана. Например, в этой презентации (начиная со стр. 55):
fex.net/ru/s/fsrdpvc
Дополнительная информация
+
avatar
0
Что особо не практикуется, по понятным причинам.
Правильно, производители не могут себе позволить снижать КПД, плюс у них есть возможность проводить качественный анализ помех, их спектров и т.д. Но в радиолюбительском быту небольшое снижение КПД может оказаться некритичным, главное, чтобы транзисторы не перегревались.

Не буду утверждать, т.к. детально не разбирался, но, мне кажется, у моего БП (1203) параллельно затворам на плате уже стоят конденсаторы.
+
avatar
  • setool3
  • 12 декабря 2023, 11:10
0
пульсации для таких импульсных источников — неотъемлемый фактор.
Там есть особенность, конкретно в том видео, — ненормально большой размах пульсаций 100 Гц на выходе. И появляется он при переходе в СС режим стабилизации. Это нередкое явление для direct-control ИИП или линейников, имеющих глубокое ограничение (спад от 0 Гц) АЧХ токового контура ОС. Как следствие — значительно более низкий Ку УО на 100 Гц относительно DC. Исправляется легко, если есть время на анализ и реверс цепей ОС.
+
avatar
0
Исправляется легко, если есть время на анализ и реверс цепей ОС.
Боюсь, такая АЧХ ОС по току там не случайно, и если попробовать её исправить, источник начнет возбуждаться.
+
avatar
  • setool3
  • 12 декабря 2023, 13:41
0
Ну, у меня то нет на руках сабжа, а вот вам, как пытливому уму и обладателю, и карты в руки ;)
+
avatar
  • UAM
  • 12 декабря 2023, 13:46
0
ненормально большой размах пульсаций 100 Гц на выходе.
Думаю, проблема в конденсаторах на выходе моста.
Например, в топике указаны Cheng 680 мкФ 200 В, а на фотках они такого размера, что вряд-ли даже имеют 430 мкф.
+
avatar
+2
Думаю, проблема в конденсаторах на выходе моста.
Нет. Я делал обзор блока на 600 Вт, там стояли такие же конденсаторы «якобы» 680 мкФ. В итоге, до 500 (кажется) Вт с того блока снять можно. А здесь нагрузка 300 — 360 Вт.
+
avatar
  • vovand
  • 11 декабря 2023, 09:08
+3
DPS3010U интересней, по моему. Крутилка тока есть. И компактней на столе, вертикальный.
+
avatar
  • neoslash
  • 11 декабря 2023, 09:32
+1
Подскажите, пожалуйста, gophert nps 1601 пусть и на 5А лучше во-всем? Чтобы потом не пожалеть о покупке?
+
avatar
  • UWU
  • 11 декабря 2023, 09:35
+4
Насколько помню, у gophert переходные процессы были почти без всплесков.
А у этого небольшой всплеск заметен.
Ну второй плюс gophert nps 1601, он безвентиляторный.
+
avatar
  • hanzo
  • 11 декабря 2023, 10:05
+6
gophert nps 1601
Офигенная штука, постоянно на рабочем столе используется.
Ток с точностью до миллиампера, и напряжение с точностью 10мВ,
на дисплее — киллерфича.
«Безвентиляторность» — благо.
+
avatar
  • UAM
  • 11 декабря 2023, 13:01
-3
«Безвентиляторность» — благо.
Почему? Автор пока не указал на чем собран основной источник.
Если на биполярниках по двухтактной схеме, то у него кпд <70%, а это почти 100вт тепловой мощности при полной нагрузке.
Даже в идеальном варианте в максимуме будет 20-20вт тепла.
Какая будет стабильность при длительной работе?
Кстати, а для чего нужна третья строка на индикаторе? Я так понимаю, там просто умножается первая строка на вторую?
Смысл, если сейчас даже USB свистки дают на порядок больше информации?
+
avatar
  • UWU
  • 11 декабря 2023, 14:22
+1
Почему? Автор пока не указал на чем собран основной источник.
У меня есть более мощные лабораторники, у которых кулер есть. Так вот, кулер в них постоянно включается-выключается, и этот кулер очень хорошо слышно, если лабораторники рядом на столе.
Смысл, если сейчас даже USB свистки дают на порядок больше информации?
Навороченные USB свистки имеют цену и подороже всего этого блока питания. Такой рост цены резко уменьшит объёи продаж.
+
avatar
  • UAM
  • 11 декабря 2023, 20:56
0
Так вот, кулер в них постоянно включается-выключается,
Просчет разработчиков. Достаточно заменить плату управления кулером. Взять, хотя-бы, от старого ATX БП.
Навороченные USB свистки имеют цену и подороже всего этого блока питания.
По-любому там стоит микроконтроллер, а добавить доп. кнопку и, допустим, внедрить туда какой-нибудь недоiMax B6…
+
avatar
+3
Автор пока не указал на чем собран основной источник.
TL494 плюс 2 полевика.
Если на биполярниках по двухтактной схеме, то у него кпд <70%
Ерунда.
Кстати, а для чего нужна третья строка на индикаторе? Я так понимаю, там просто умножается первая строка на вторую?
Да. Для некоторых задач удобно.
+
avatar
  • FoxMol
  • 11 декабря 2023, 16:52
0
kdekaluga чем качает 494?? должен быть мощный драйвер затвороф желатеолно с ГР я такое тупое решени в проме КРАЙНЕ редко встречал на то ест 3846 и 3525 шимы расщитаные качать сразу 2 N-MosFet или напрямую или через стадартный GDT(c K=1\1\1) если у вас такой болк зотел бы видет углубленый обзор силовой части -походу автор топика не будет это делать
+
avatar
+2
чем качает 494??
Стандартное решение АТ и части АТХ блоков питания — транзисторы и управляющий трансформатор.
я такое тупое решени в проме КРАЙНЕ редко встречал
Вполне нормальное решение. Во-первых, проверенное временем — несчитанное множество компьютерных БП по такой схемотехнике работает годами. Во-вторых, до безумия надежное — полностью исключена ситуация открытия двух транзисторов сразу. В-третьих, очень ремонтопригодное — если даже умудритесь выходные транзисторы сжечь, ШИМ останется целым.

А если вы скажете, что трансформатор режет фронты и теряется скорость переключения, то — она здесь и не нужна! Вместе со скоростью растут и помехи, для их снижения наоборот, замедляют переключение ценой повышенного нагрева.
зотел бы видет углубленый обзор силовой части -походу автор топика не будет это делать
Там в силовой части и обозревать особо нечего, т.к. решение типовое для АТ/АТХ блоков.
+
avatar
  • UAM
  • 11 декабря 2023, 20:48
0
Там в силовой части и обозревать особо нечего, т.к. решение типовое для АТ/АТХ блоков.
Типовое решение как раз TL494 + биполярники. И КПД этой связки, увы, менее 70%
Кстати, скорее всего поэтому и не производят такие БП с реальной выходной мощностью выше 400вт 350вт (FSP не в счет)
+
avatar
+1
Типовое решение как раз TL494 + биполярники.
TL494 — это ШИМ-контроллер, ему всё равно, чем управлять — биполярниками или полевиками. Да и схема там почти одинаковая, поэтому нельзя говорить, что типовое именно с биполярниками.

Типовое решение — это TL494 + транзисторы на выходе + трансформатор + ключи = полумост. Какие именно там детали стоят — не столь важно.
И КПД этой связки, увы, менее 70%
КПД старых компьютерных БП был невысоким, прежде всего, из-за выходной части. Во-первых, в то время основная нагрузка была по цепи +5 В, а не 12 В, а это больше токи, больше падение на выпрямителях, трансформаторах и дросселях. Во-вторых, в цепях 12 В даже диоды Шоттки часто не ставили, а это еще падение.

Что же касается именно биполярников, у меня в 1997-м году был электронный трансформатор на 12 В 60 Вт для питания галогеновых лампочек от сети, достал из какой-то топовой системы освещения того времени. Был он собран примерно по той же схеме, по которой потом балласт для КЛЛ собирали — два биполярника, мелкий трансформатор и основной большой транс. Так вот, транзисторы там вообще без какого-либо радиатора стояли, и грелась эта штука не особо и сильно при 60 Вт. Явно КПД был выше 90%. Но там был нюанс — вторичка вообще пустая была, с транса переменное напряжение высокой частоты прямо на лампочку и шло.
не производят такие БП с реальной выходной мощностью выше 350вт
Не производят потому, что потребности нет. То есть, пока были АТ, не нужны были мощности такие. А когда пришел АТХ, появилась дежурка (возможность использовать полевики), всякие стандарты 80 Plus и стали экономить каждый ватт.

Ну, вы сами подумайте — 300 Вт — это 150 В 2 А. Учитывая скважность 50%, это 4 А. Вот такие токи текут в первичке. Ну, сколько там на открытом биполярном транзисторе падать будет? 4 А 1 В четверть периода? Это 1 Вт в среднем. Ну, еще ватта 4 динамических потерь, итого, пусть 5 Вт. На двух транзисторах — 10 Вт. Вот и потери на транзисторах.
+
avatar
  • UAM
  • 12 декабря 2023, 13:39
0
Типовое решение — это TL494 + транзисторы на выходе + трансформатор + ключи = полумост.
Полевики в таком включении я встречал всего один раз. И то в какой-то полусамоделке местного… прома.
Думаю что из-за разделительного трансформатора затягиваются переходные процессы.
Ну, вы сами подумайте… 10 Вт. Вот и потери на транзисторах.
Тоже так думал, пока не встретил «Gembird 400вт с двумя вентиляторами и ключами 3DD4515 с 30 амперами в импульсе.
КПД старых компьютерных БП был невысоким, прежде всего, из-за выходной части. Во-первых, в то время основная нагрузка была по цепи +5 В, а не 12 В,
Да я как-то больше 30 лет в теме. И конструкция за это время не претерпела больших изменений. Первый раз добавили дежурный источник, канал +3,3в и отключили автостарт(переход AT-ATX). Второй раз — изменили номиналы резисторов делителя в цепи обратной связи(ATX 2.01 — ATX 2.03). В новых китайцах якобы 400-500вт мощностью стоит все та же комплектовка, зачастую снятая с АТ или даже ХТ. Например, транзисторы 2SC4106, 2SC4242. Конденсаторы 220х200 в новой пленке с маркировкой 470х200. И те же желто-белые кольца ДГС, только со смотанной медной обмоткой и намотанной алюминиевой.
+
avatar
+1
Полевики в таком включении я встречал всего один раз. И то в какой-то полусамоделке местного… прома.
Странно, если говорите, что более 30 лет в теме, потому как я встречал достаточно часто. Вот эти Wanptek, у меня старый китайский ЛБП 30 В 20 А (600 Вт, причем, честных), куча компьютерных АТХ БП, которые я разбирал, и другие.
Думаю что из-за разделительного трансформатора затягиваются переходные процессы.
Затягиваются, но не так и значительно для частот 60 — 100 КГц. Основная энергия у вас тоже через трансформатор, если что, передается, и там индуктивность поболее. Лично собирал такую схему в ~2014, чтобы разобраться с полумостом. На выходной мощности ~180 Вт посредственные полевики (2sk1507, кажется) с сопротивлением 1 Ом на небольшой алюминиевой пластине не особо и грелись. Повторю — решение рабочее и надежное.
+
avatar
+2
Походу автор топика не будет это делать
Дополнил фото и по тексту, блок питания построен на TL494C + LM358. Под радиатором — диодная сборка MBR30200PT и два мосфета K3569.
+
avatar
  • single61
  • 17 декабря 2023, 19:17
0
У меня gophert 3205 две штуки, первой ревизии, и второй. На совсем уж полную мощность не было случая надолго грузить, но автомобильные аккумы на 15 вольт 5 ампер бывало ставил на ночь, особого перегрева не было. Так, относительно теплый корпус… и не более чем.
Огромный плюс — полная тишина, если все это работает дома.
+
avatar
  • Jonocon
  • 11 декабря 2023, 11:27
+3
Gophert несравненно лучше будет. Себе несколько лет назад взял, вот прямо в данный момент им пользуюсь.
+
avatar
  • El-Di
  • 11 декабря 2023, 23:09
+3
У gophert в данных корпусах есть один неприятный недостаток: В момент регулировки тока он показывает установленное напряжение, и наоборот, в момент регулировки напряжения отображает УСТАНОВЛЕННЫЙ ток, а не реально-потребляемый. Для «исследовательских» целей это очень не удобно, иногда — фатально :)
+
avatar
  • El-Di
  • 15 декабря 2023, 16:33
+1
хопа, сказал о неявном минусе и словис минус в карму, муська такая муська…
+
avatar
+1
GOPHERT в руках не держал. Посмотрел обзор kirich'а — да, так и есть:
на время регулировки оба индикатора переходят в режим отображения установленного значения.
ЗЫ: минус поправил.
+
avatar
0
Минусы в карму не идут, но все равно поправил.
А что значит «в данных корпусах»?
+
avatar
  • El-Di
  • 16 декабря 2023, 17:00
+1
у них большинство бп выпускаются в горизонтальных корпусах (линейка cps и nps), и я так понял, что вышеописанный косяк присутствует во всех горизонтальных бп. А вот есть у них еще линейка вертикальных бп, серия gophert PPS. Вот там уже в момент регулировки одного значения, второе отображается реальное.
+
avatar
  • dans
  • 11 декабря 2023, 09:41
+2
Можно подробней про управление?
Клик энкодера — выбор младшего разряда и далее по кругу? Какая пауза (бездействие) перед выходом из настройки? Как оно вообще, клики не пропускаются? можно ли в 10 случаях из 10 быстрым тройным кликом вслепую переходить на единицы вольт, например?
+
avatar
  • vovand
  • 11 декабря 2023, 12:47
+3
Был подобный. Брал на замену YIHUA-305D, типа не 5А, а 10. Ни разу не понадобились 10А. Замучился с регулировкой. Что бы подстроить ток, надо в определенной последовательности нажимать энкодер, крутить, опять нажимать. Отдал.
Вернул на стол 305D, уже лет 20 служит. Все регулировки оперативно и интуитивно выполняются. Да и помех на выходе нет.
+
avatar
  • UAM
  • 11 декабря 2023, 13:06
0
Угу. Если нет выбора профиля и к тому же единственный энкодер зло.
А поразрядная установка выходных параметров это вообще за пределами… Это точно не ЛБП.
+
avatar
+5
А поразрядная установка выходных параметров это вообще за пределами… Это точно не ЛБП.
Она не поразрядная. Хотите, крутите единицы, докрутите до 9, дальше станет 10. То есть, за 30 увеличений можно максимум выставить. Хотите, крутите десятые — тогда за 300 увеличений максимума добьетесь.
+
avatar
  • UAM
  • 11 декабря 2023, 20:37
0
Изменение линейное? Мне нравится, как сделано в микроволновке — чем больше крутишь, тем быстрее «накручивается».
+
avatar
+1
Изменение линейное?
Линейное. Но особых сложностей не вызывает, ставится нужное достаточно быстро (мой только пищит громко слишком, надо заклеить излучатель).
+
avatar
  • dark256
  • 11 декабря 2023, 10:15
+1
Про ЮСБ порты:
1. Поддерживают ли они PD?
2. Отображается ли при работе порта напряжение/ток?
3. Считается ли при зарядке ёмкость?

Собственно — можно ли использовать данный блок как полноценное зарядное устройство?
+
avatar
  • Jonocon
  • 11 декабря 2023, 11:31
+2
Судя по всему здесь TypeC просто зaпapaллeлeнный с USB-A, только с поддержкой QC.
+
avatar
  • Perch
  • 11 декабря 2023, 13:50
+6
1. Поддерживают ли они PD?
нет
2. Отображается ли при работе порта напряжение/ток?
нет
3. Считается ли при зарядке ёмкость?
нет
можно ли использовать данный блок как полноценное зарядное устройство?
пульсации зашкаливают
+
avatar
  • dark256
  • 11 декабря 2023, 22:48
0
О! Спасибо!
+
avatar
  • setool3
  • 12 декабря 2023, 11:22
0
Ерунда какая-то на втором фото при 0.93А нагрузке. На 1.03А уже всё в норме. Либо осциллографический показометр что-то своё вносит, либо нагрузка.
+
avatar
  • Perch
  • 12 декабря 2023, 12:28
+1
Фото 1-3 «USB-A», 4-7 «Type C». Да, вы правы, это ерунда. Нагрузка самая простая USB-резистор 5V 1А-2А-3А. При переключении нагрузки с 1А на 2А без «перевтыкания» кабеля, параметры напруги и тока на USB-A стабилизируются, при переключении с 2А на 1А, порт опять сходит с ума. На Type C все стабильно и предсказуемо. Показометром с этой нагрузкой было проверено не менее 15шт зарядок, ни на одной из обследованных подобного не наблюдалось. Разбираться в причине не хочу, заряжать ничего при таких параметрах не буду, допускаю, что это брак USB портов именно моего экземпляра Wanptek TPS3010.
+
avatar
0
Собственно — можно ли использовать данный блок как полноценное зарядное устройство?
Зарядное через USB? Или это уже вопрос не про USB? Если не про USB, то можно.
+
avatar
  • dark256
  • 11 декабря 2023, 21:36
0
Ну вот есть обзор
«Обзор GaN зарядного устройства UGREEN CD226, с мощностью 100Вт.»
Мне интересно — можно ли в этот БП воткнуть, например, паяльник, которому надо PD и 100 Ватт.
+
avatar
+1
паяльник, которому надо PD и 100 Ватт.
У сабжа 18 Вт суммарно на оба USB порта.
Понижающий преобразователь IP6566 (тут вроде как IP6566_AA) поддерживает 5V/3A, 9V/2A, 12V/1.5A; DCP QC2.0, QC3.0, FCP, SCP, AFC, SFCP
+
avatar
  • dark256
  • 11 декабря 2023, 22:47
0
О. Спасибо. Да уж… 2 в 1 не получится :) А жаль. Казалось бы — чего мешало?..
+
avatar
+1
Казалось бы — чего мешало?..
Там внутри, по сути, два БП — основной на 300-360 Вт (полумост) и вспомогательный на 24 Вт (обратноход). Вот второй и используется для питания USB и лицевой панели, поэтому выжать больше 18 Вт оттуда принципиально невозможно. А использовать первый нельзя, т.к. его выходное напряжение регулируется и может оказаться ниже требуемого.
+
avatar
+1
с USB портами не всё так однозначно, я уже комментировал в другом посте.
вот тут: ссылка
+
avatar
0
Хм… В ряде случаев не происходит «рукопожатие». Значит используемый контроллер зарядки IP6566 капризный?
+
avatar
  • dark256
  • 13 декабря 2023, 13:12
0
Во! У меня шишка-2 на одном заряднике находит ПД, а на других — нет.
И вообще это как-то по разноум происходит. То видит, то нет…
+
avatar
0
а кабель один и тот-же?
может проблема в кабеле?
или так себе контакт на разъёме?
+
avatar
  • dark256
  • 14 декабря 2023, 10:13
0
пробовал менять кабели — без толку
+
avatar
  • tedbeer
  • 11 декабря 2023, 18:30
0
А подскажите куда лучше смотреть — есть подобный блок питания купленный на амазоне. Через какое-то время во время работы стал показывать погоду — показания скачут до ненормальных. При этом на выходе напряжение и ток соответствуют установленным. Когда выход отключен, то показания тоже нормальные и можно выставить требуемый ток и напряжение. Как только включаешь выход, то начинаются пляски показометров. Может есть идеи наиболее вероятной причины поломки? Конечно если вход ацп на контроллере умер, то его перепаивать смысла нет. Как это дело проверить?
+
avatar
+1
копайте в сторону шунта, на котором производится измерения. плохой контакт(разрушилась пайка).
часто приходится ремонтировать сварочные источники, 90 случаев, плохой контакт на шунте.
+
avatar
  • UWU
  • 11 декабря 2023, 20:38
0
Если нажать на кнопку OUTPUT в течении 5 сек, то должна появиться панель системных настроек.
Не подскажете какие параметры входят в эту панель?
+
avatar
  • fafhrd
  • 11 декабря 2023, 21:34
0
давно в эксплуатации линейный ЛБП ATTEN APS3005D, может есть у кого схема и мануал по настройке? заметил что врет напряжение, а если полезу то проверять буду все.
+
avatar
  • scaldov
  • 13 декабря 2023, 19:22
0
Такие БП горят, если подключить мощную ШИМ нагрузку (например, повышающий DC-DC, блок розжига ксенона и т.п.).
+
avatar
  • noreg
  • 14 декабря 2023, 09:13
0
Прошу прощения у автора, пользуюсь случаем, кто знает, подскажите пжл такой БП бу за 6000р достойный выбор? Внешне все в идеале. Наклейки на корпусе 2019г, не очень понятно что они означают, но хоть что-то. Продавец проверил, по видео он работает, ну понятно что его не тестировали, просто включили. Нужен для бытовухи, вот недавно например потребовалось 40В, а взять было негде. Есть комнатушка у меня, там верстак, всякие паяльники и прочие инструменты, т.е. место куда поставить есть.
+
avatar
  • infino
  • 14 декабря 2023, 14:01
+3
Это клон KORADa, точнее сложно сказать кто первичен. За эти деньги можно смело покупать. Очень популярный блок в сервисах, обычно используется модель на 30в и 5а или 10а. Блок линейный, трансформаторный.
Недостатки
1.Нет управления вентилятором от тока нагрузки, но легко дорабатывается. (Может у вас версия доработанная с завода)
2. Управление напряжением сделано на регистрах, если помирает, то на выход то напряжение которое
установилось относительно данных регистра. Сам лично столкнулся с этой неисправность, лечится заменой копеечной микросхемы. (Отработал лет 6 и сломался, сейчас работает дальше, в общей сложности уже лет 10)
3. Присутствуют небольшие выбросы при снятие нагрузки
4. Хотелось бы лучшую реакцию на короткое замыкание.
ps. имеется режим калибровки.
+
avatar
  • UWU
  • 17 декабря 2023, 13:14
0
Прошу прощения у автора, пользуюсь случаем, кто знает, подскажите пжл такой БП бу за 6000р достойный выбор?
Слишком дорого. На вторичке ему красная цена 3тыр максимум.

Просто для сравнения, новый NPS-1602 отдают за 5695₽, при этом характеристики лучше 60V, безветиляторный, конденсаторы новые.
+
avatar
  • noreg
  • 17 декабря 2023, 13:36
+1
Спасибо, но я уже купил )
+
avatar
  • vovka036
  • 18 декабря 2023, 14:18
0
Я тоже заказал обозреваемый, только пришёл.
Думал самому собрать, но посчитал, что обойдётся не дешевле и жукожопства никто не отменял. Стар я уже для колхозинга.
+
avatar
  • netrisol
  • 21 декабря 2023, 16:56
0
Почему-то не упомянуты легендарные блоки питания Ruiden RD DPS. А ведь они превосходят на голову любые другие ЛБП и стоят вполне доступно. Больше вольтаж, мощность, ток, сверхточные вольтметр и амперметр. Отдельные выхода для зарядки батарей. Подсчет ампер и ватт часов и многое многое другое.
+
avatar
  • IN19
  • 24 декабря 2023, 00:34
0
То, что на выходе напрямую 1000 мкФ сидит, не есть гут, использовать как лабораторник при небольших токах стремно, можно легко спалить устройство. Нужно, чтобы установленное ограничение по току прямо на выходе работало. Но для импульсных устройств это приведет к ухудшению параметров.
+
avatar
0
Купил сабж, при включении трещит и гаснет)) предохранитель и сетевой шнур ок, напряжение установлено 230
Если кто-то встречался с такой историей, или просто имеет версии причины неисправности, помогите плиз!!!
+
avatar
0
Случайно ни кто не проверял возможность подключить этот ЛБП к ПК через USB-TTL?
В модели WPS3010 такая возможность была но в тех инструкциях где делается доработка основной контроллер стоит STM. В свежих обзорах на WPS3010 контроллер уже стоит Nuvoton и возможность подключения к ПК под вопросам. Выбирал между TPS3010 и WPS3010. Был готов переплатить за возможность подключения к ПК и взять WPS3010 но когда увидел что он на Nuvoton решил его не брать и заказал TPS3010.
+
avatar
0
Получил TPS3010 и заметил пару недостатков. Есть небольшой шум от дежурки, не писк и как бы шелест. USB портами для зарядки пользоваться нельзя. При подключении телефона Samsung сам телефон начинает пищать и похоже пульсации на выходе просто зашкаливает. По даташиту на IP6566 конденсаторы с катушки должны стоять 100мкФ+0.1мкФ а на плате стоят две керамики (C14, C15) и вряд ли они дадут 100мкФ. Хотел к C14, C15 подпаять правильный конденсатор но возникла проблема, не могу сдёрнуть ручку энкодера, похоже она приклеена.
+
avatar
0

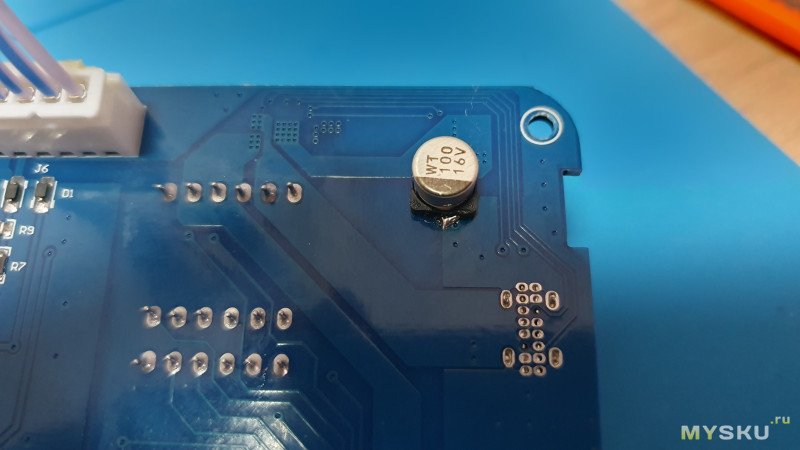

Поставил конденсатор на 100мкФ на выход катушки как по даташиту. Теперь телефон постоянно пищать перестал, только при переключении на быструю зарядку немного попискивает. Пульсации сейчас посмотреть нечем, позже посмотрю.
+
avatar
  • bulach
  • 11 декабря 2024, 22:08
0
Знатоки подскажите куда копать. Обладаю ЛБП
Wanptek WPS3010H после двух лет пользования появился странный писк при нагрузке. На вид все конденсаторы целые.

Только зарегистрированные и авторизованные пользователи могут оставлять комментарии.
