Ремонт, калибровка токовых клещей FNIRSI DMC-100

В этом обзоре описываю процесс калибровки, подстройки токовых клещей. Если показания отличаются от реальных или вообще показывают ерунду, то возможно это вам поможет. Но, как всегда, есть нюансы.
Проблема моего экземпляра — в режиме измерения сопротивления при разомкнутых щупах они показывают ноль. То есть 0.0 хотя даже при замкнутых щупах должны показывать что-то типа 0.3Ома.

Сразу скажу, что обновление прошивки и сброс настрок на заводские не сбрасывает калибровку. Я пробовал.

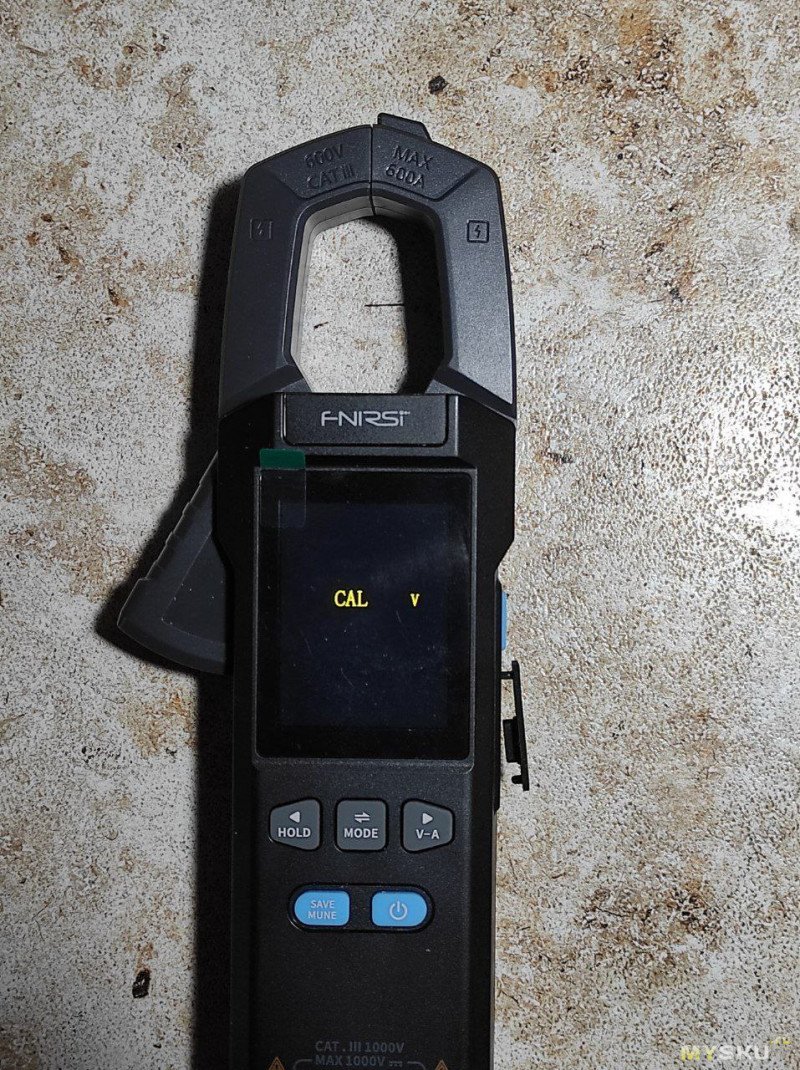

Для входа в калибровку нужно зажать нажать кнопки со стрелками влево и вправо и затем нажать питание. Прибор включится в режим калибровки, на экране появляется надпись «CAL V». Иногда надпись CAL вместо V появляется с значком Ω, думаю что это просто глюк.

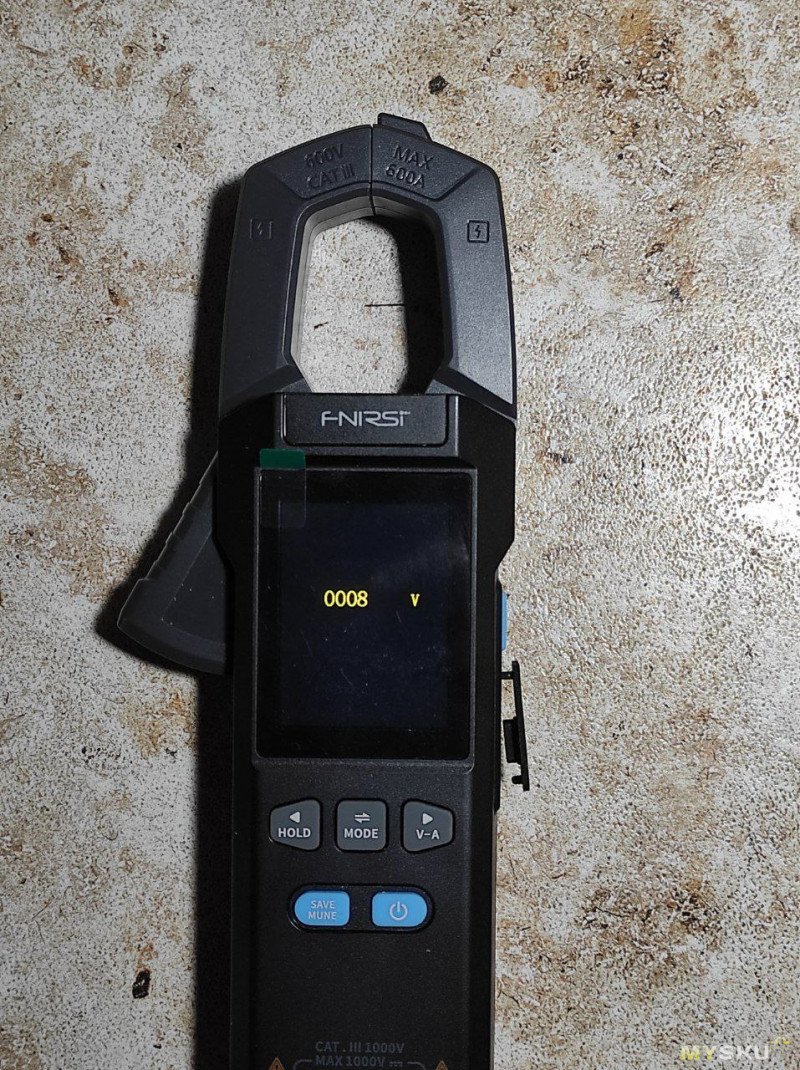

Секунд через 5 надпись CAL меняется на значения напряжения. Это значения 0008 V, 0016V и они меняют друг друга с интервалом примерно 4 секунды, 24, 32, 48, 56, 64, 72, 80, 92 вольта. Видимо в это время нужно давать эти напряжения с эталона.

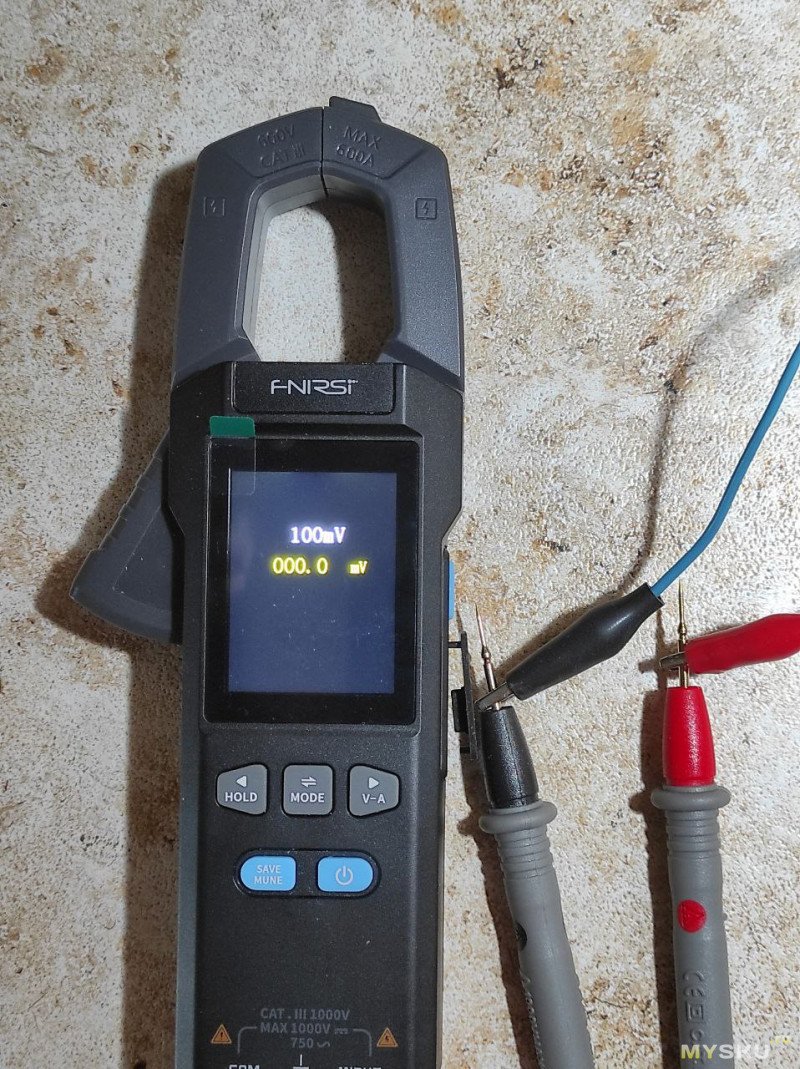

Если не хочется ждать пока пройдут все эти напряжения, то можно перейти на следующий диапазон кнопкой SAVE. Это калибровка милливольт. Токовые клещи просят дать на щупы 100мВ.
Перехожу на следующий этап нажатием кнопки SAVE. Это калибровка сопротивления, прибор просит дать сопротивление 100к. При разомкнутых щупах прибор показывает OL. Я подобрал сопротивление, которое максимально близко к 100к, подключил — показывает 109.3 к.
Сохраняю калибровку по этому значению коротким нажатием на кнопку MODE, прибор думает пару секунд и показывает PA5, после этого желтое значение 109.3к должно смениться на 100.0к — калибровка прошла успешно.
После успешной калибровки можно выключить клещи долгим нажатием на кнопку питания или можно продолжить калибровку, нажав MODE и перейти в следующий диапазон.

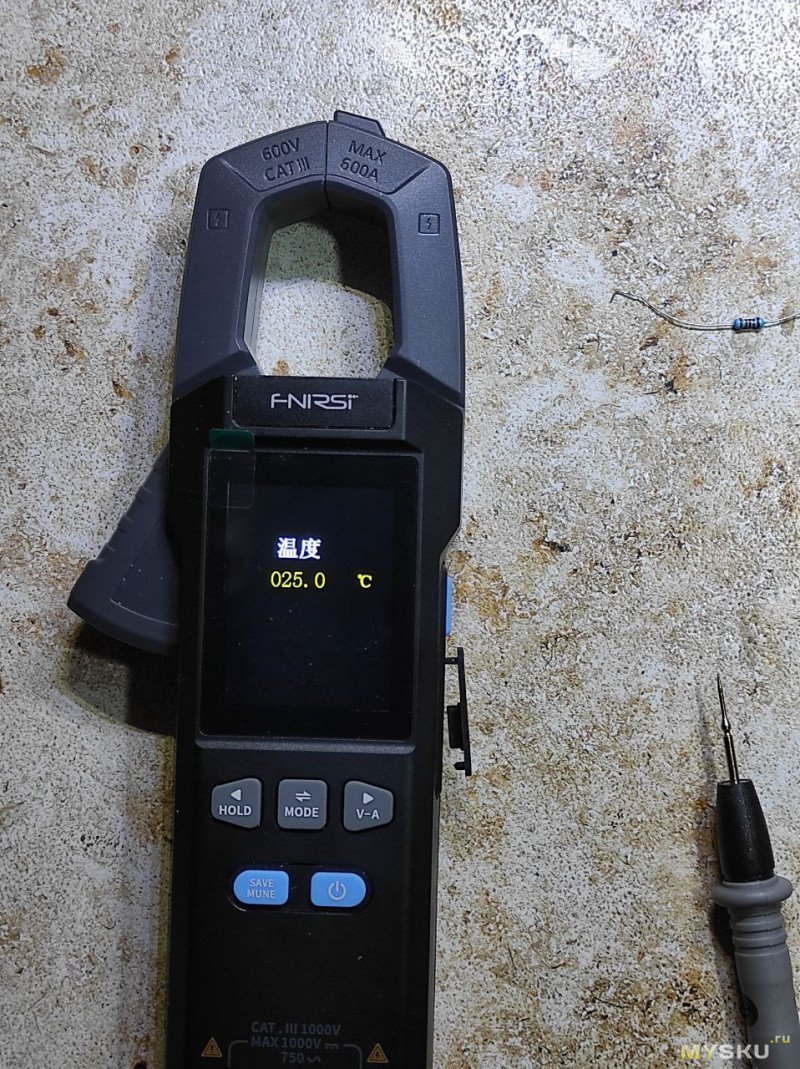

Следующий диапазон — температура. Показывает температуру и ее можно скорректировать стрелками влево-вправо. MODE сохраняет скорректированное значение, если нужно. Или можно идти дальше, нажав кнопку SAVE.
Следующий диапазон это DC10А.

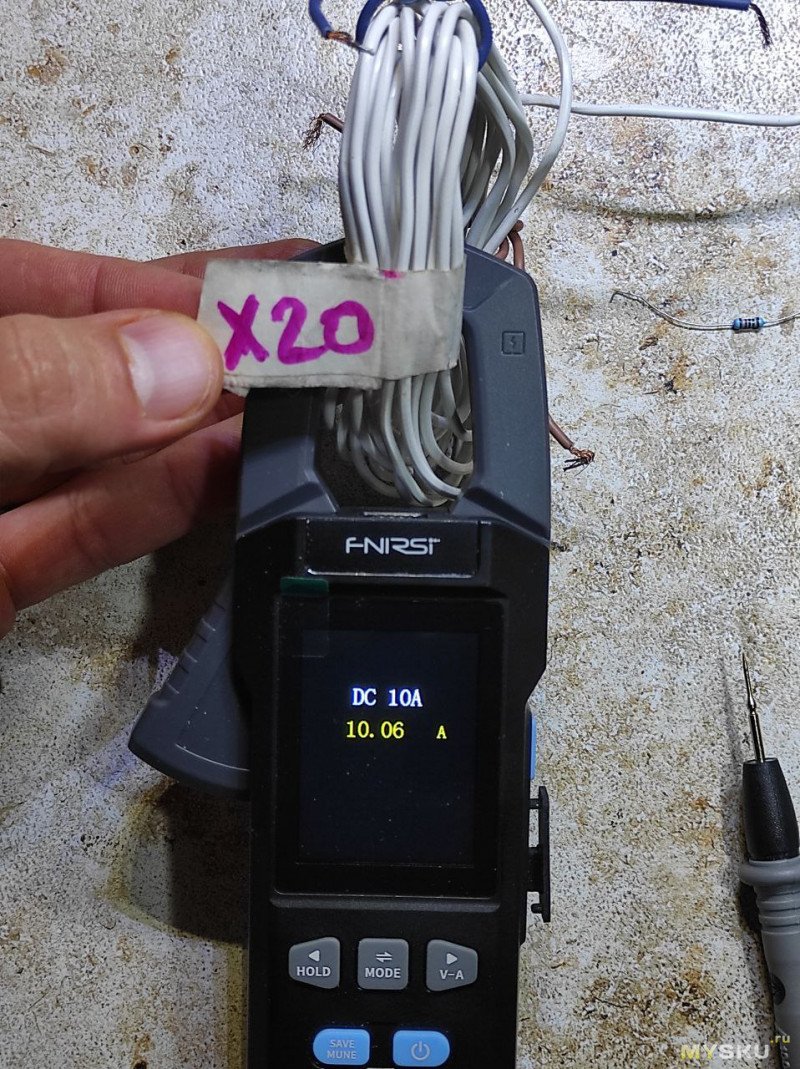

Для калибровки нужно дать ток 10А в захват клещей. Я дал 0,5А через катушку 20витков, на дисплее появляется 10,06А. Можно откалибровать по этому значению, можно пропустить и перейти на следующий диапазон.

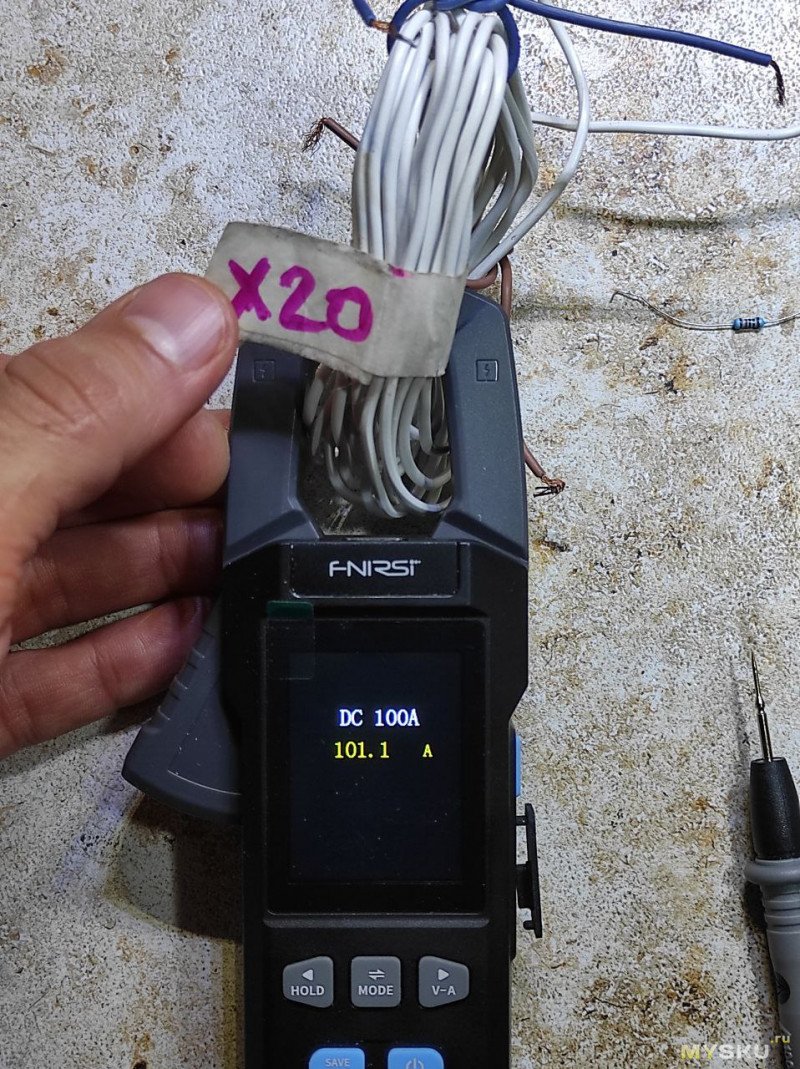

Перехожу на следующий диапазон нажатием кнопки MODE, это 100А. Подаю 5А на катушку из 20 витков, 101.1А на экране. Если нужно откалибровать по этому значению, то нужно нажать MODE.
Если нужно пропустить калибровку, то нужно просто выключить клещи удержанием кнопки питания.
В общем процесс калибровки прост — для входа нужно зажать кнопки влево и вправо и включить прибор кнопкой питания. Он показывает калибруемую величину, нужно ему дать эталон. Для перехода к следующему параметру нужно нажать SAVE, для сохранения в памяти значения калибровки нужно нажать MODE. В любой момент можно прервать калибровку, просто выключив прибор.

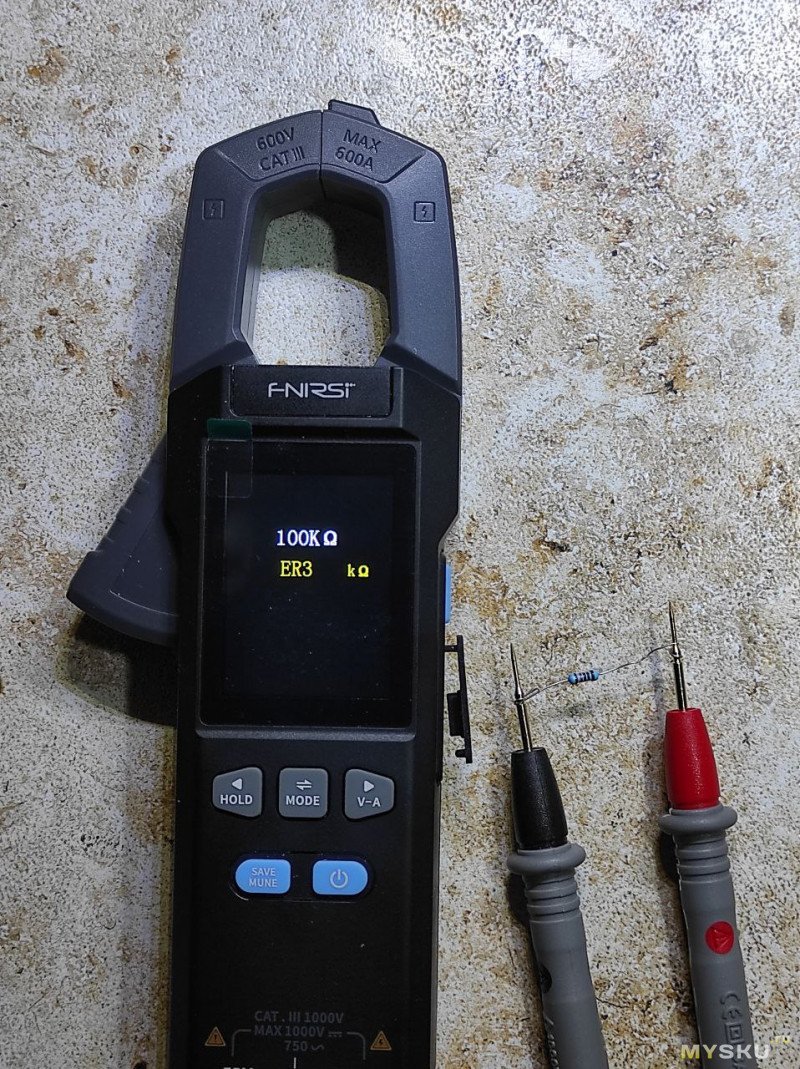

При калибровке могут быть ошибки — ERC, видимо это ошибка калибровки. Возможно значение слишком далеко от искомого. И ошибка ER3 — видимо превышено число записей в память. Я столкнулся с таким после того, как откалибровал сопротивление 100к по 91к — прибор ожидаемо стал измерять 100к как 107к. И последующие попытки откалибровать по резистору 100к или по 98к или по 102к дают только ошибку ER3.
То есть клещи удалось вывести из состояния, когда они при разомкнутых щупах показывали 0.0 и они точно откалибровались по резистору 100к. Но последующие опыты по калибровке сопротивления приводят к ошибке ER3, возможно превышение попыток калибровки или ошибка записи. При этом после этой ошибки калибровка по току на 10А и на 100А прошла успешно и показала PA5.
