WANPTEK WPS1203H программируемый регулируемый блок питания 120В 3А. Разочарование...

История продолжается!

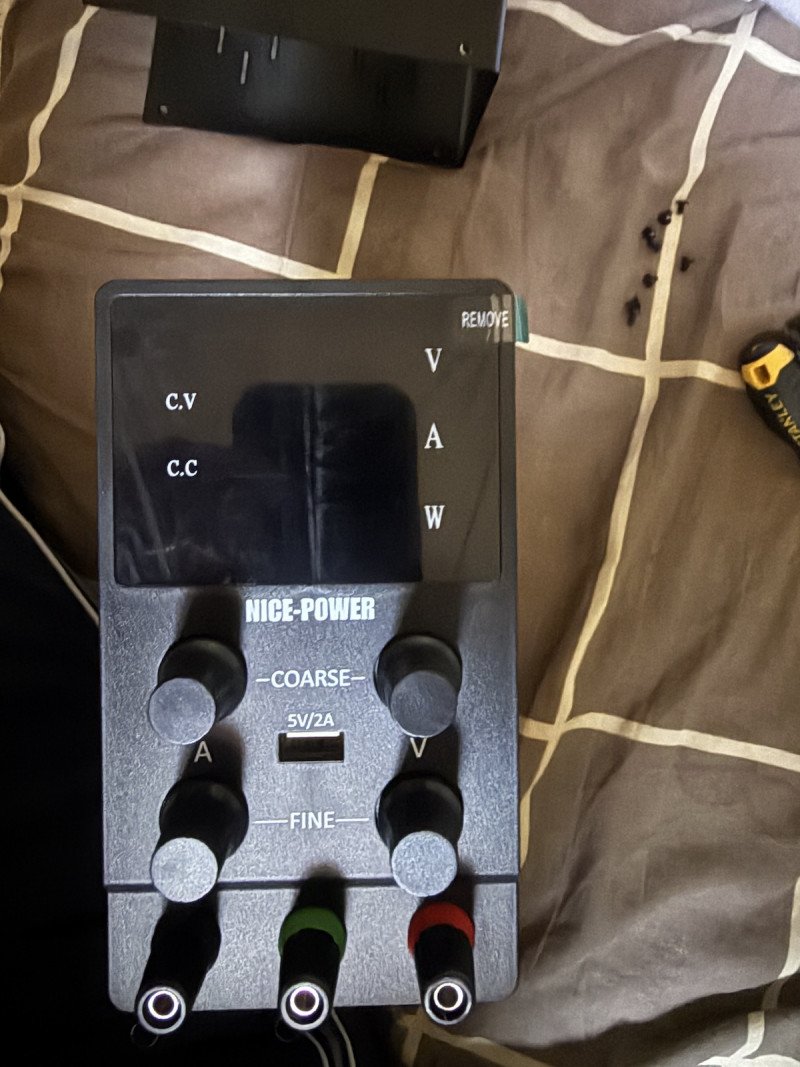

В предыдущей серии была описана первая неудачная попытка: mysku.club/blog/russia-stores/104226.html

Китаец согласился на возврат, и решил я не сразу заказывать такой же, а поискать сперва, вдруг чего ещё есть на рынке подходящего.

И попался на глаза герой этого обзора, ну вот почти полностью как я хотел, только крутилки одиночные на ток и напряжение, без «грубо/точно».

Но зато этот — «программируемый», управляемый с компьютера по USB, и оно, вроде, не особо надо, но очень вдруг захотелось пощупать, вдруг будет полезно. Загорелось, вынь да положь!

А ещё в комментариях к прошлому обзору вполне уважаемые люди довольно массово выражали мнение, что и по одной крутилке — за глаза, вполне удобно.

Ну и подумалось мне — а чего искать приключений на попель, вот есть уже вполне массовый бренд WANPTEK, продаётся тысячами, всё уже наверняка отлажено, детских болячек, как с тем Jesverty, быть не должно… уговорил себя, в общем.
/спойлер — пожалел об этом))) /

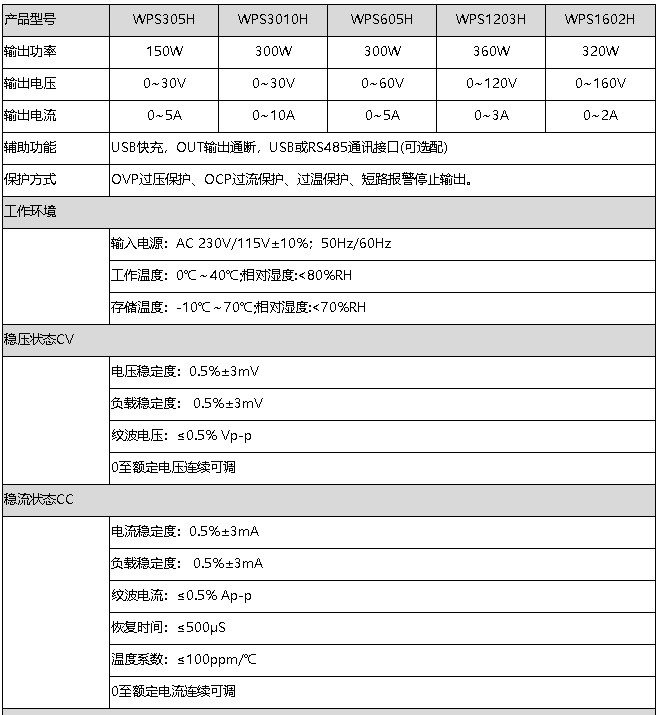

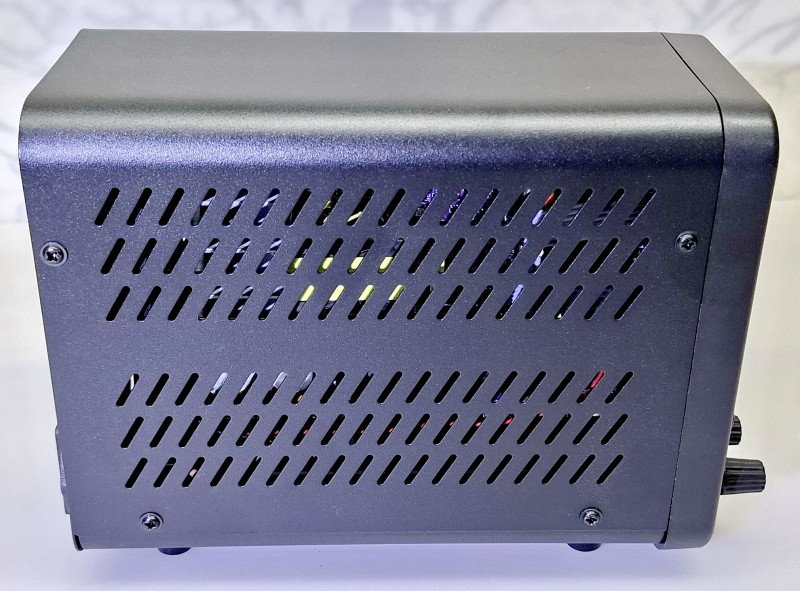

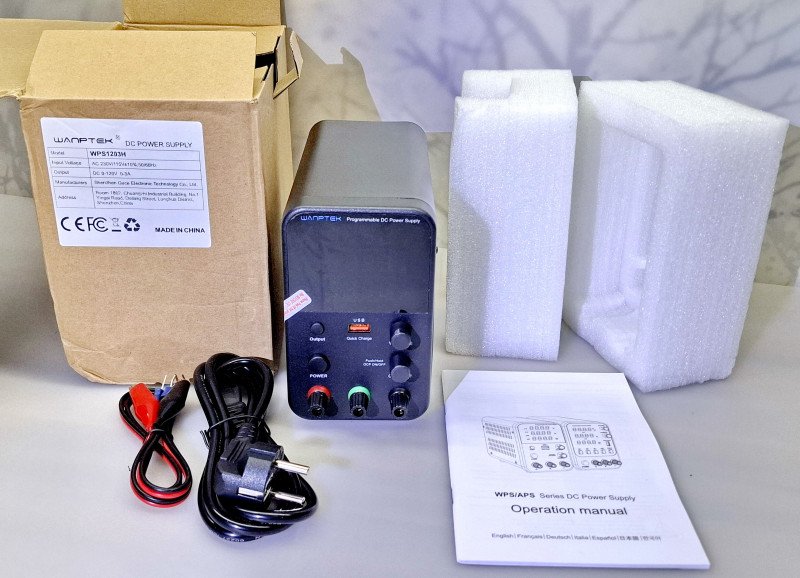

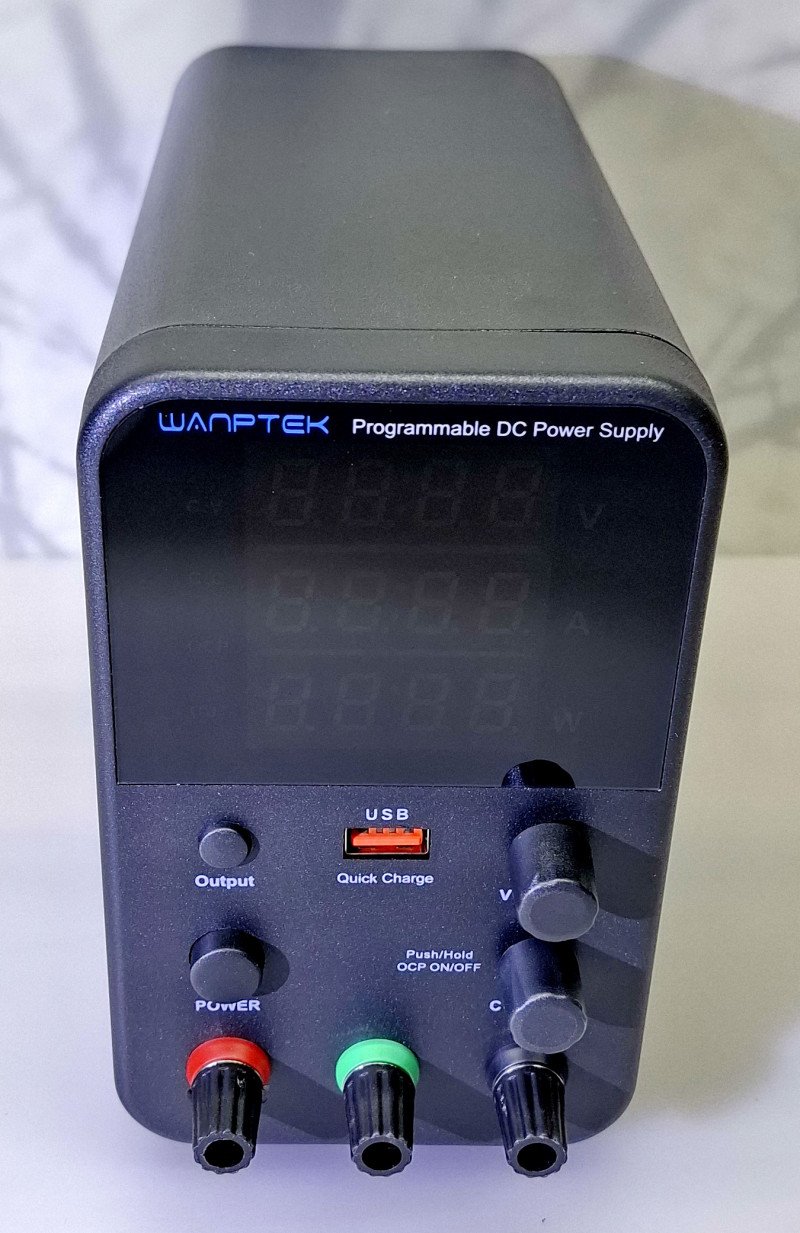

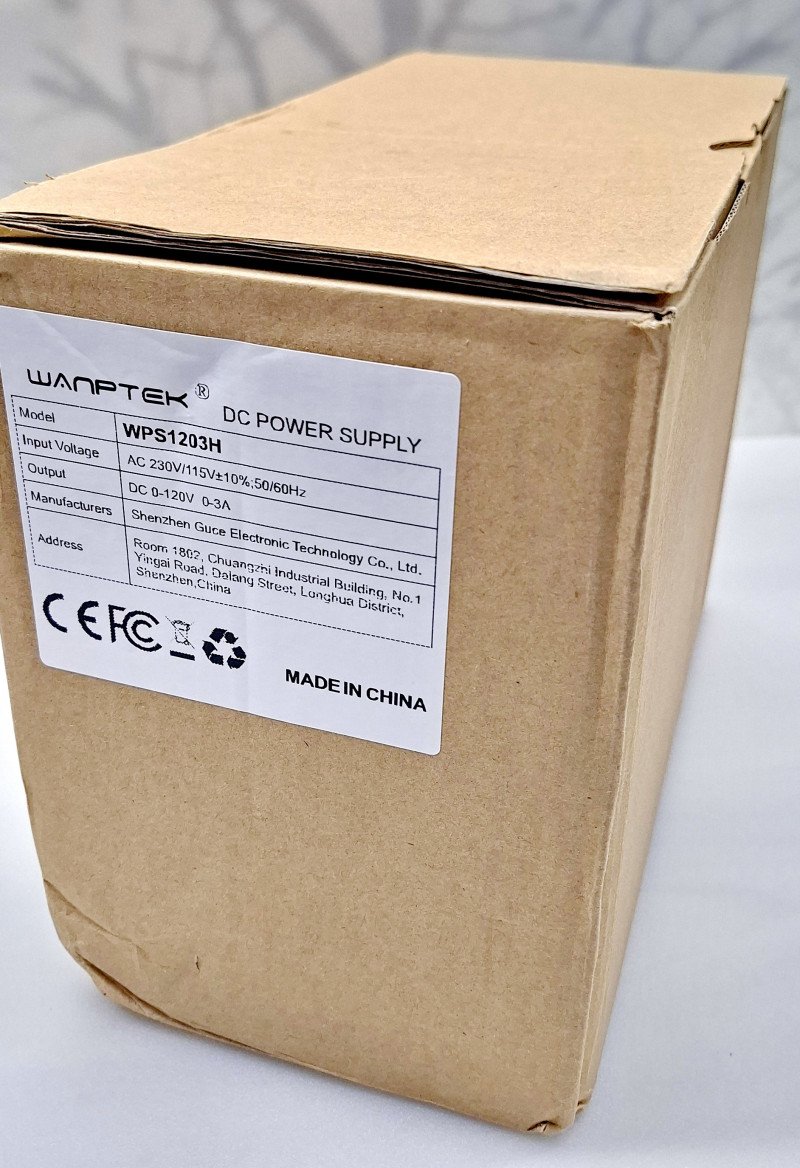

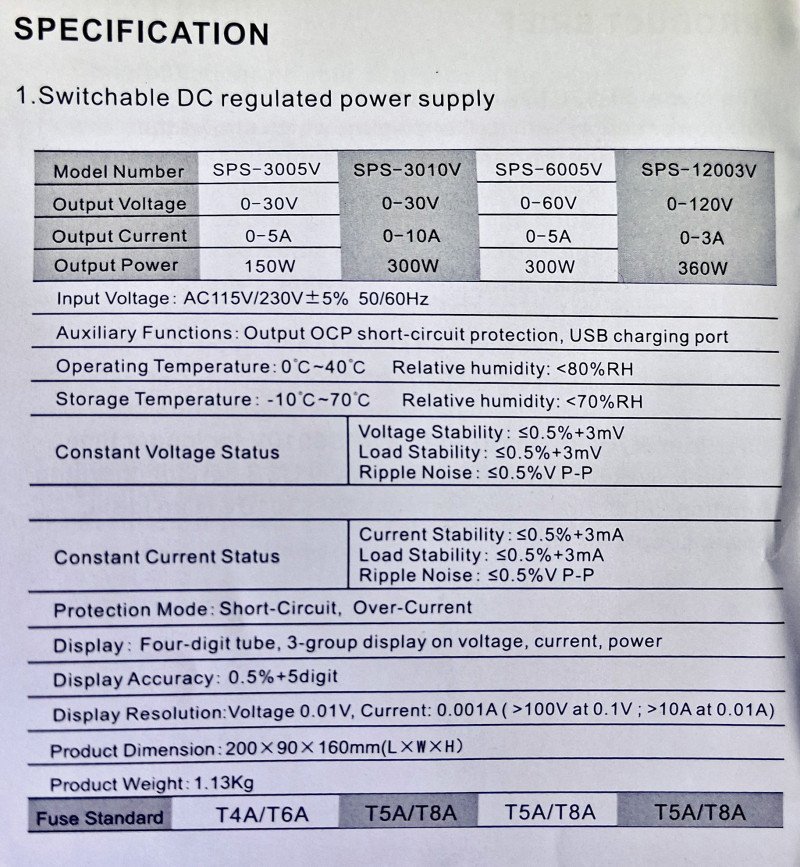

Приехал Почтой России, в слегка помятой коробке, но целый, внешка тут:

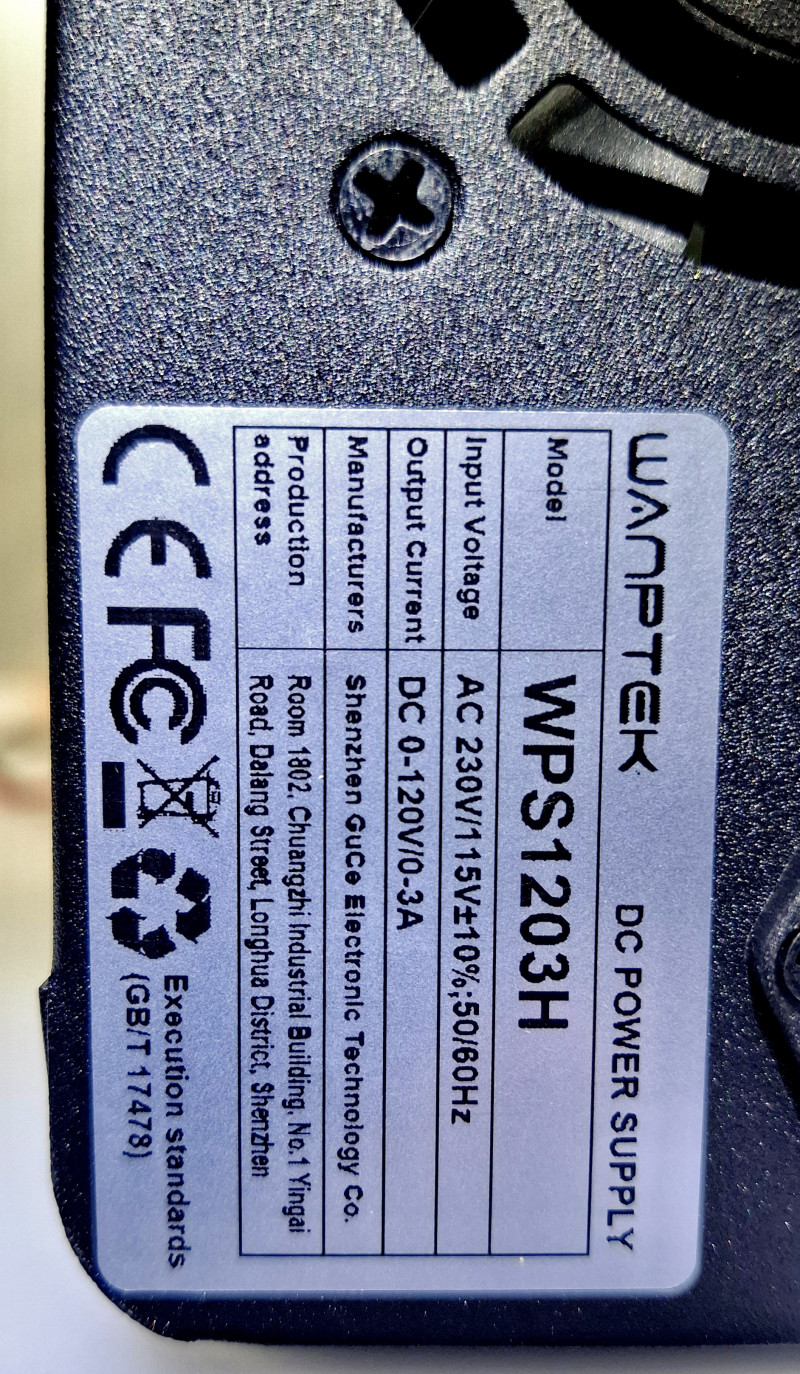

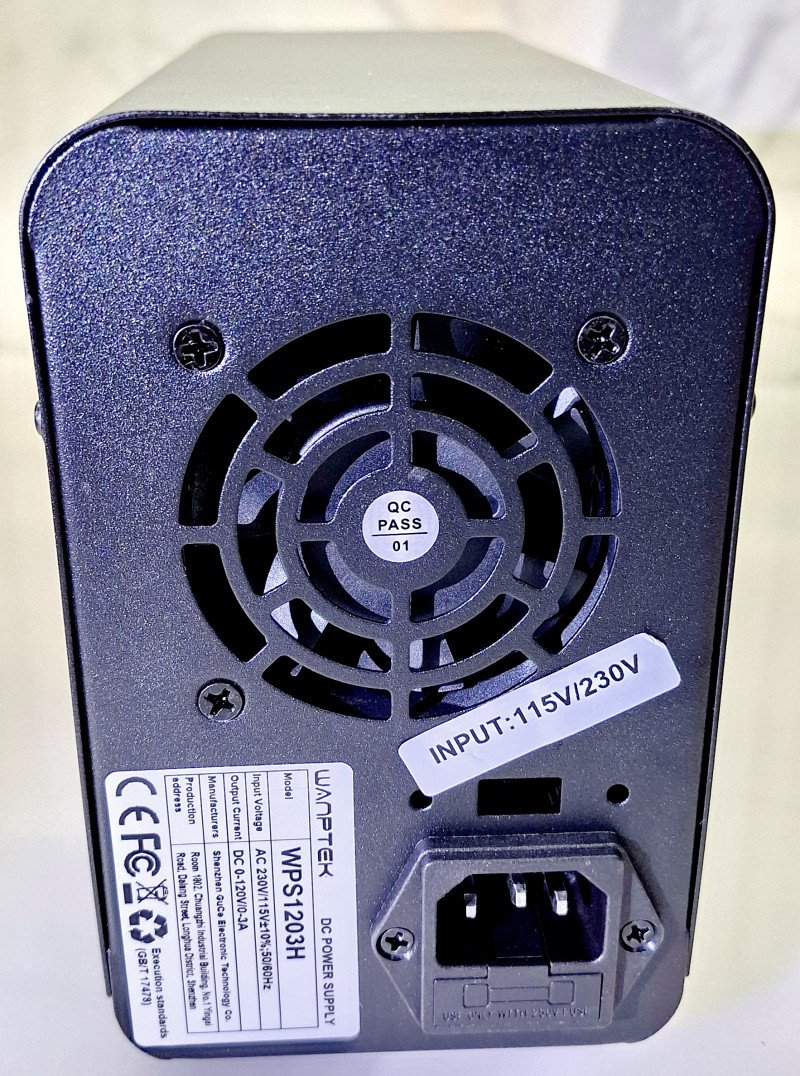

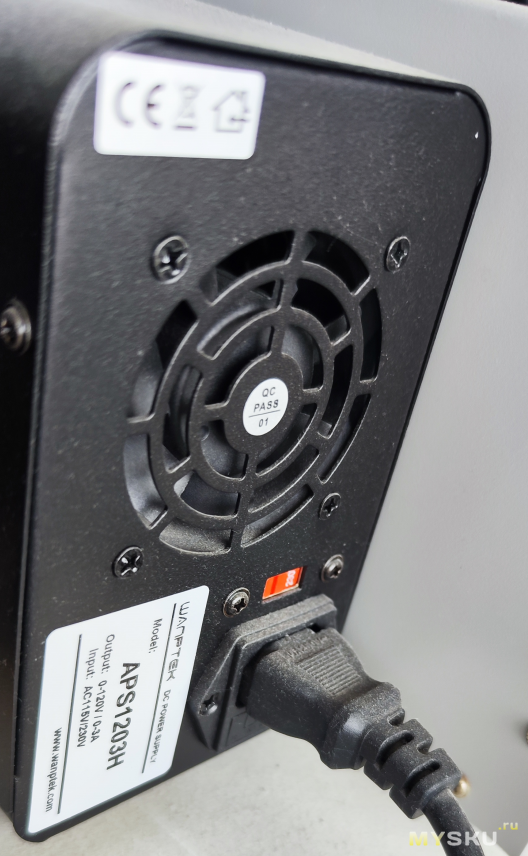

Поскольку сзади есть переключатель 115/230В, перед включением надо проверить, мало ли… и тут случился первый минус:

Мелочь, казалось бы, а как-то неприятно…

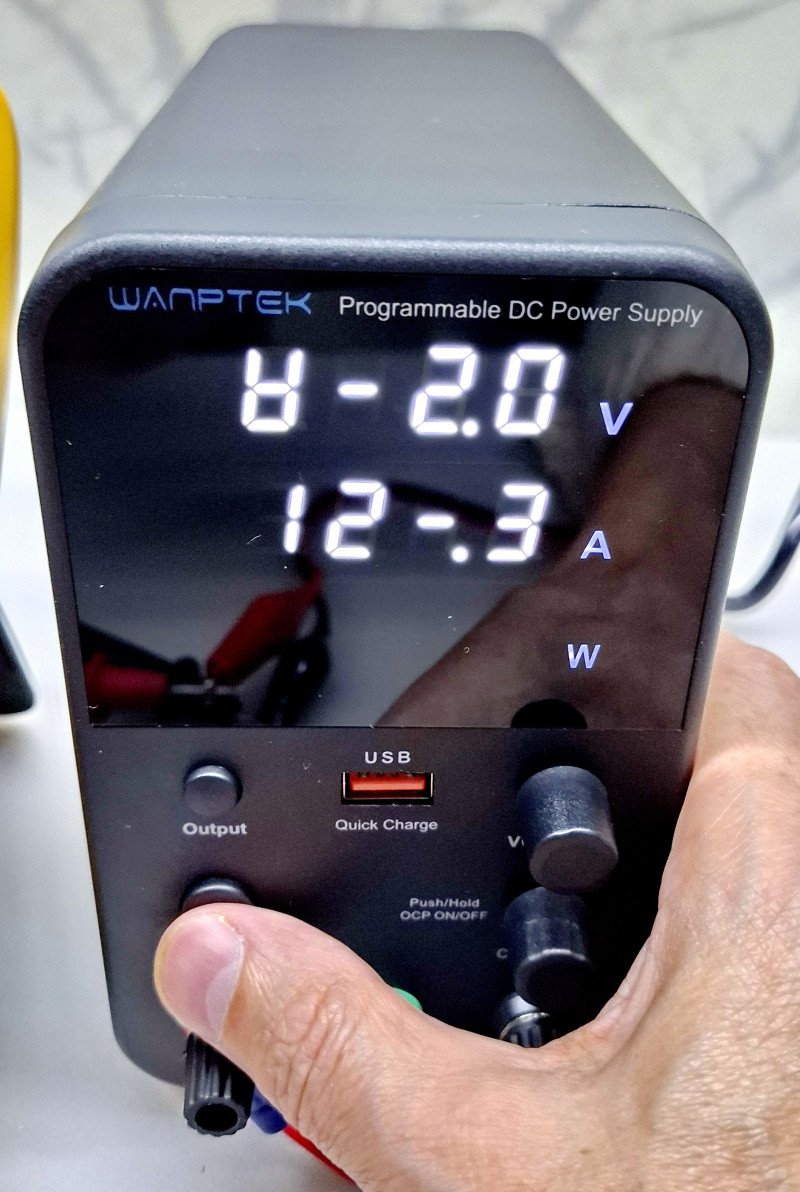

Ок, включаем, на пару секунд проскакивает непонятная заставка:

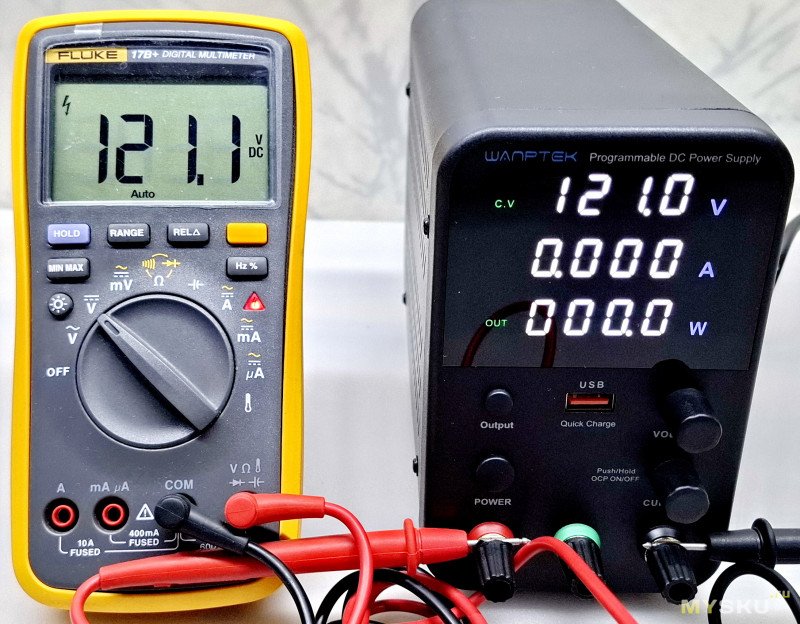

Работает. В том числе, и на полном доступном напряжении 121В.

Выключатель питания тоже физический, разрывает сеть.

Третья клемма, центральная зелёная, тоже прямо завязана на корпус и на заземляющий контакт входного сетевого разъёма.

При подаче питания на выходе ничего нет, кнопка Output корректно включает и отключает выход.

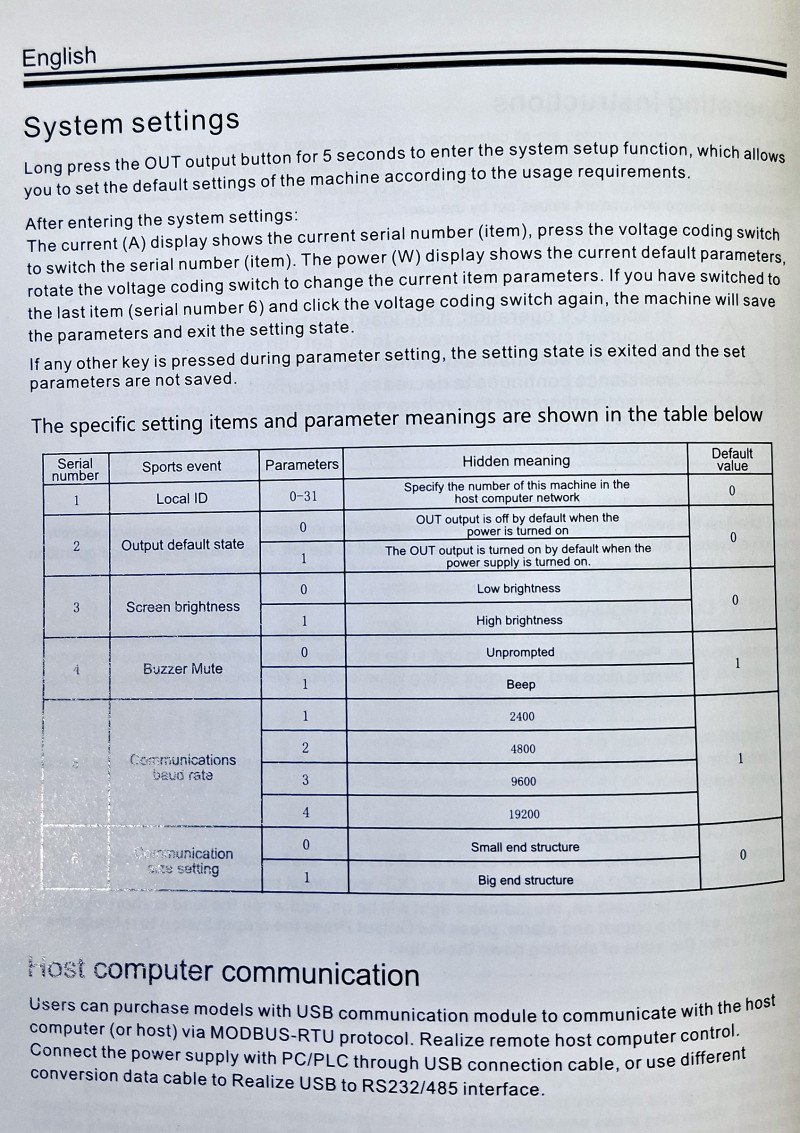

На каждый шажок энкодер противно попискивает, но это, вроде, должно отключаться в настройках.

А вот чего не отключишь — энкодеры вращаются менее приятно, чем на Jesverty, грубее и жёстче.
И тоже, вроде, мелочь, но всё же… ещё минус.

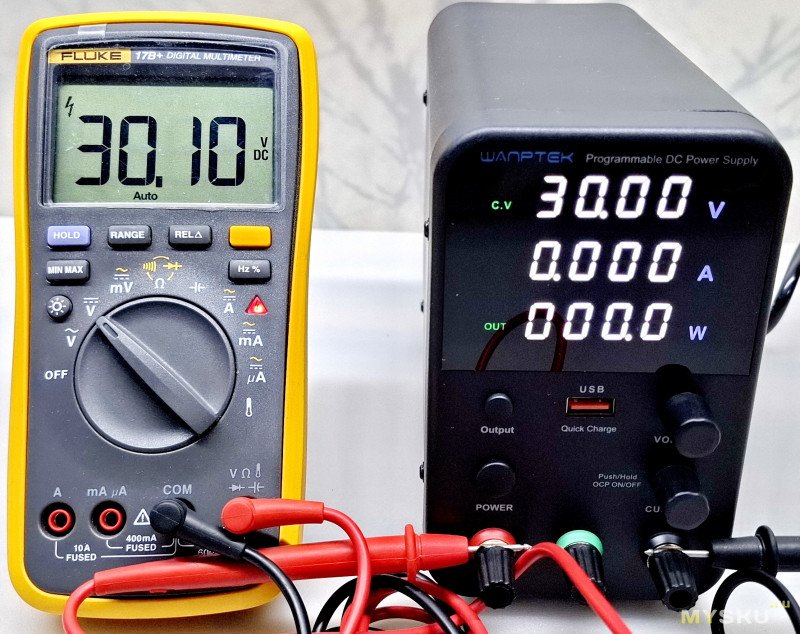

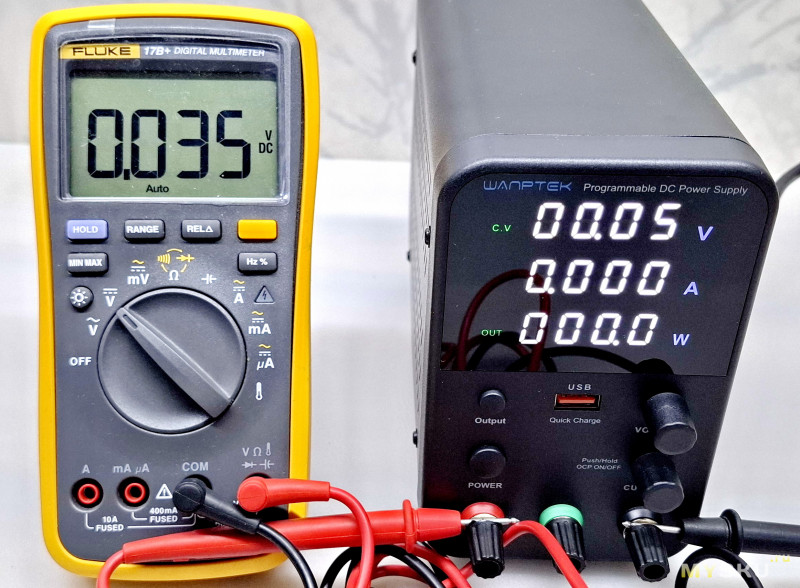

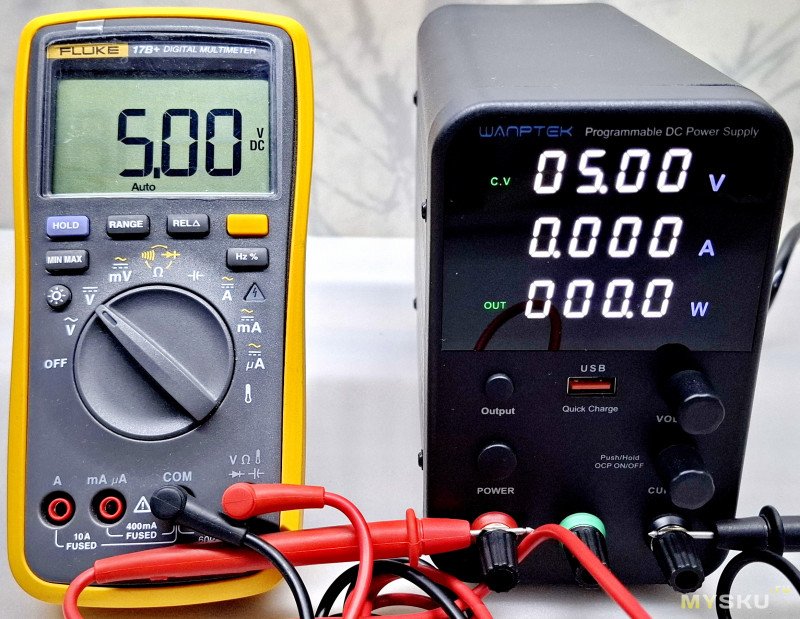

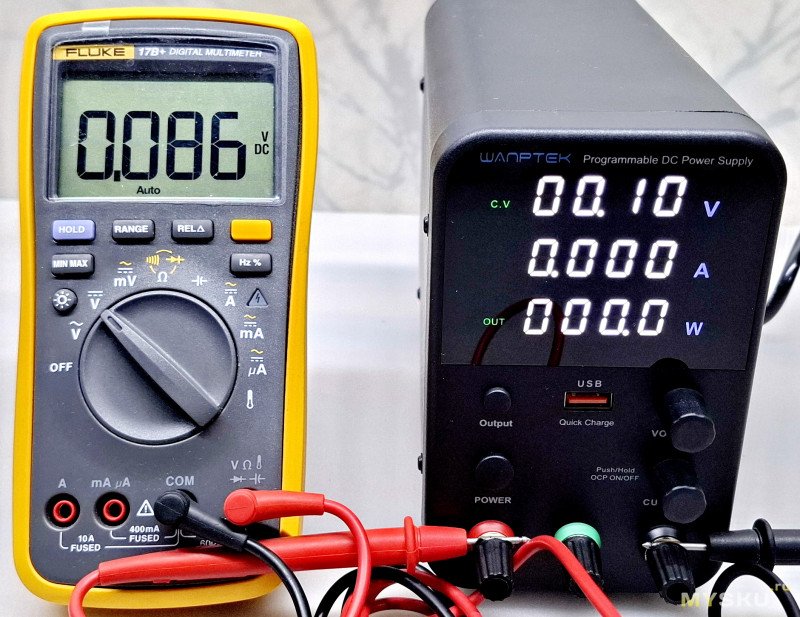

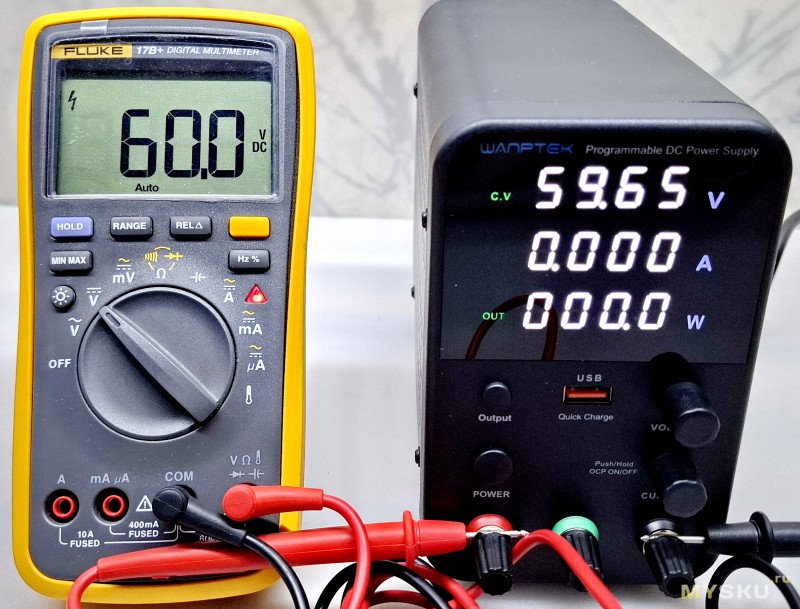

Тем не менее, едем дальше, для начала — тесты по напряжению:

Итого имеем еще два мелких минуса.

Ну и, как я и полагал, одна крутилка таки неудобна. Как минимум, в этом конкретном БП.
Во-первых, регулировка всегда начинается со второго разряда, и по току, и по напряжению.
То есть, накликал нажатием энкодера, чтобы мигали единицы вольт, — ок, крутишь — меняются единицы вольт, всё хорошо. Отпустил, через пару секунд снова крутишь — опять меняется второй разряд, десятые вольта, и снова надо кликать.
Во-вторых, когда напряжение уходит на три целых разряда, первый разряд — сотые вольта — не отображается, и если нечаянно лишний раз ткнул и попал на него, то крутишь — звук есть, а ничего не меняется на дисплее… а потому что оно уехало за дисплей и там меняется )))

Ужасно.

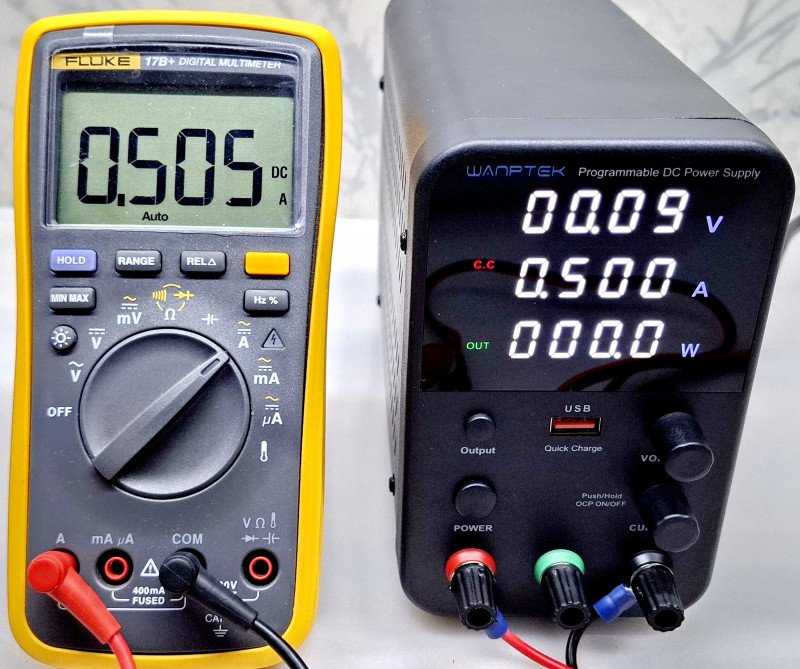

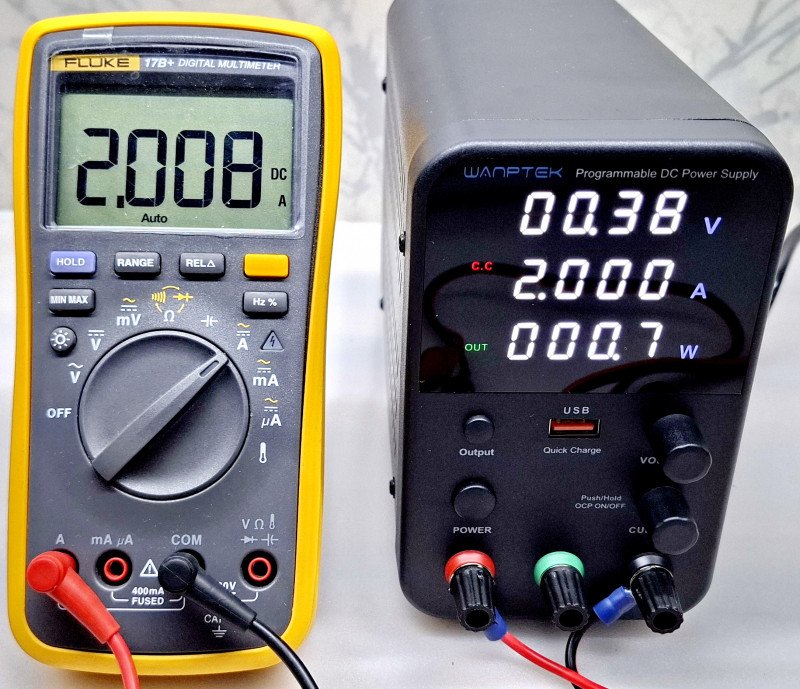

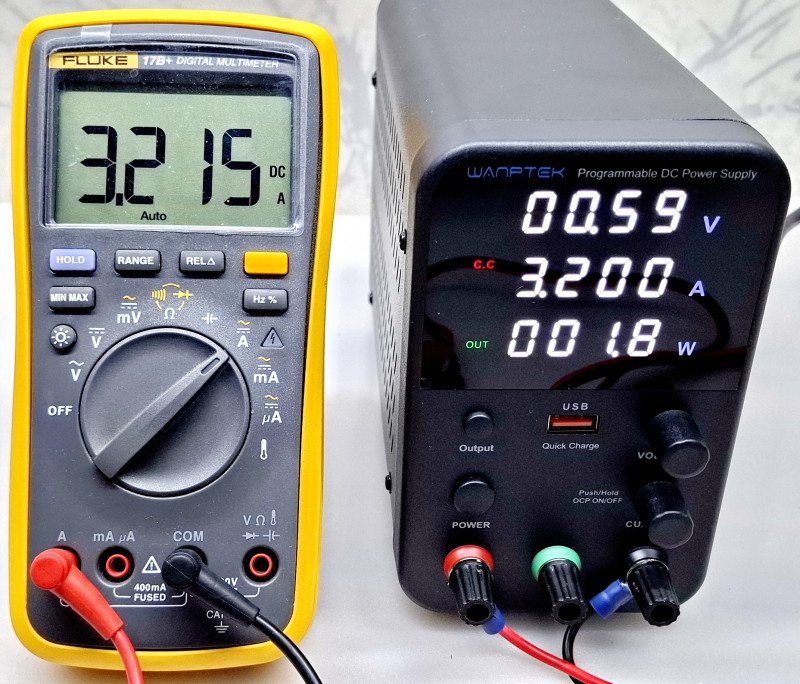

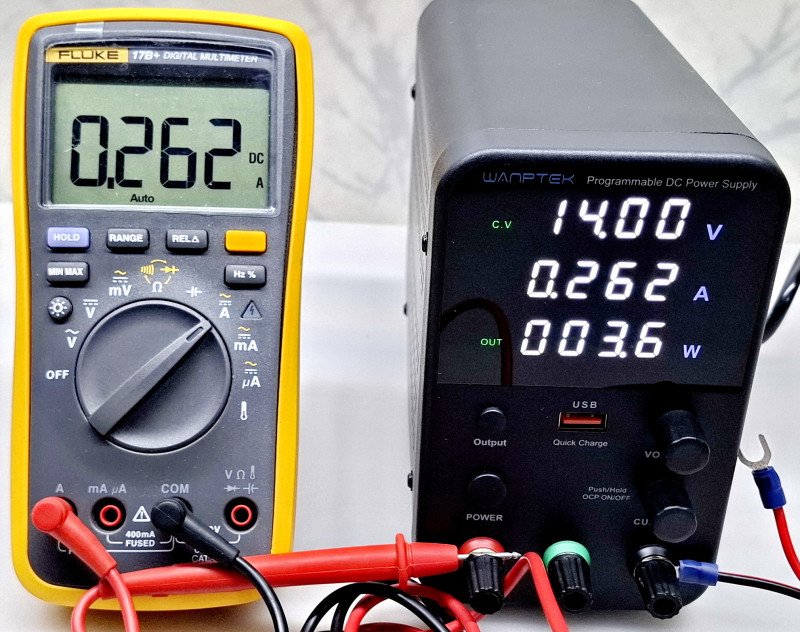

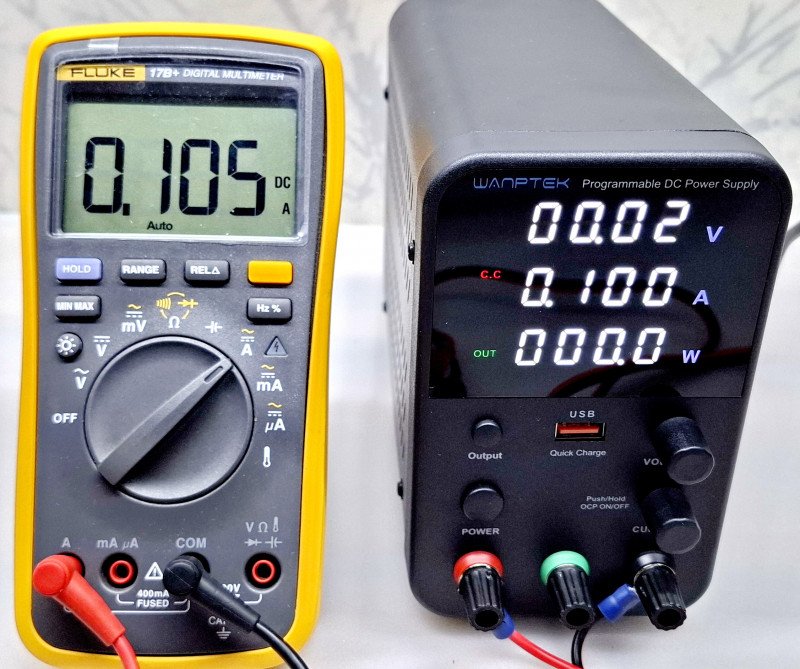

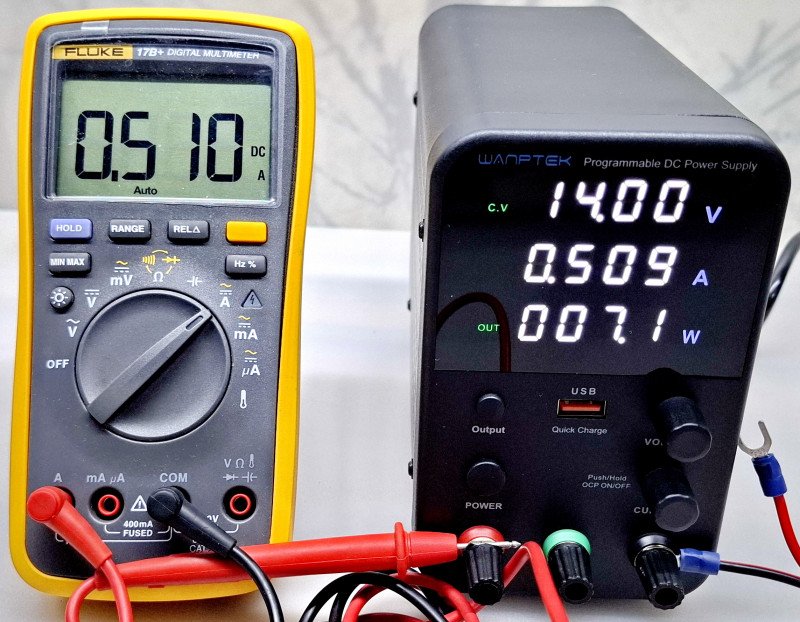

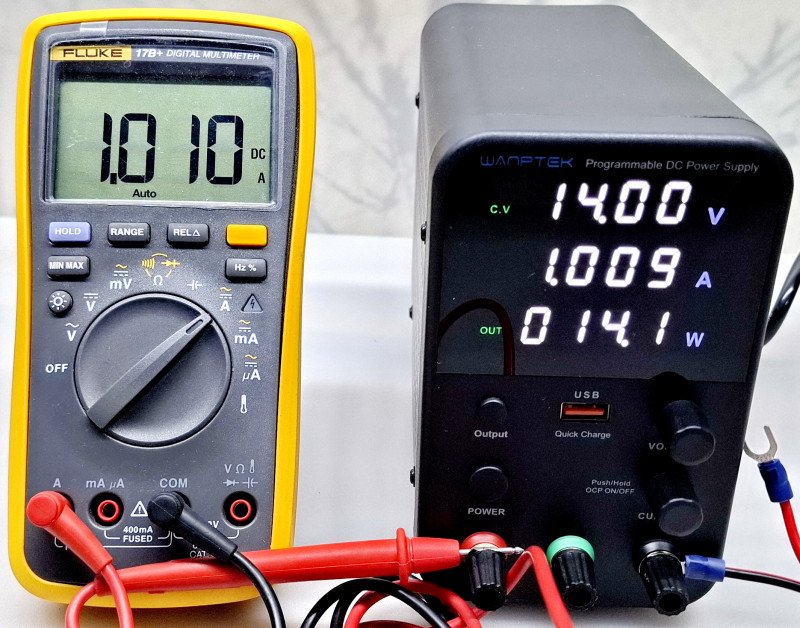

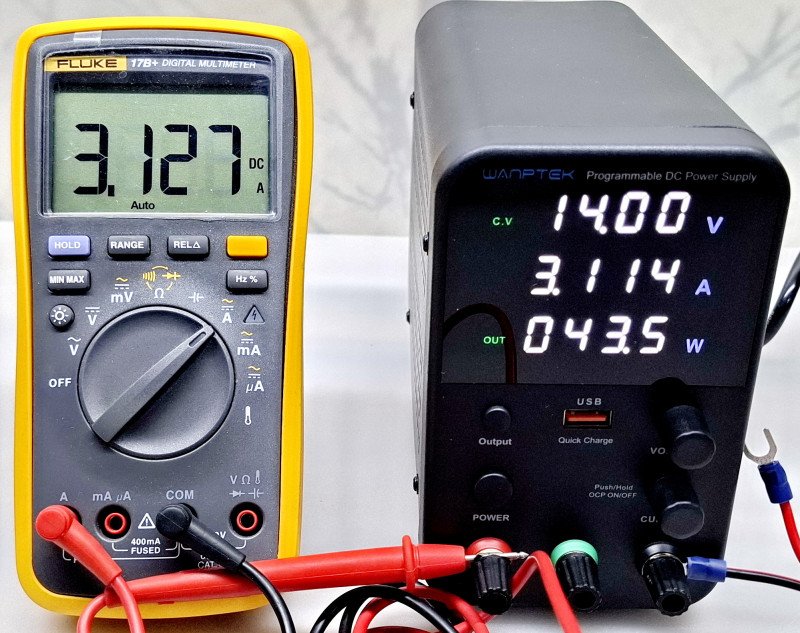

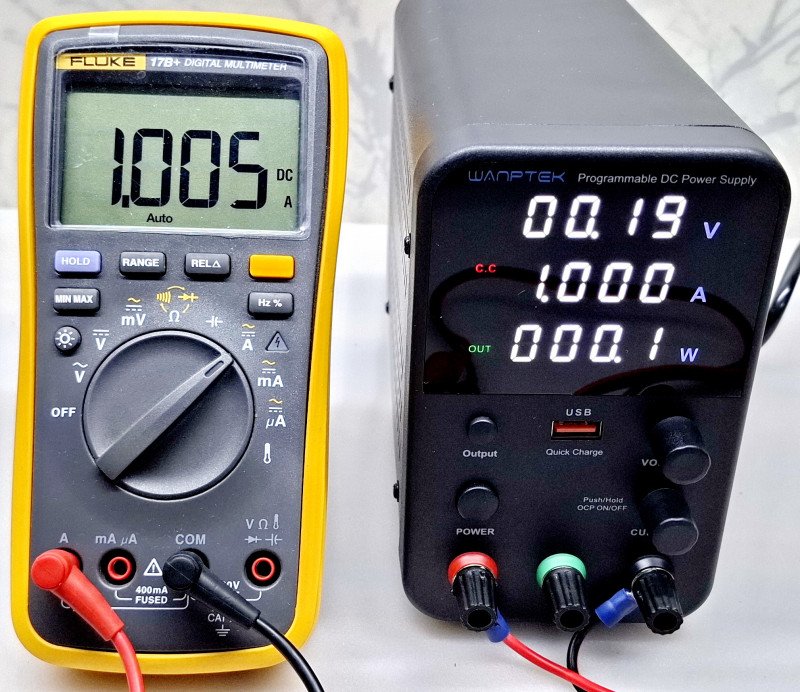

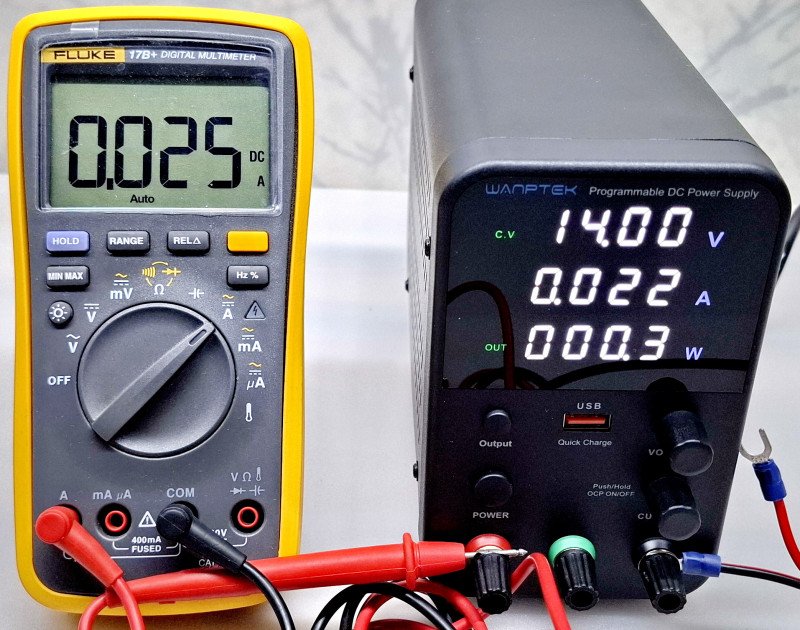

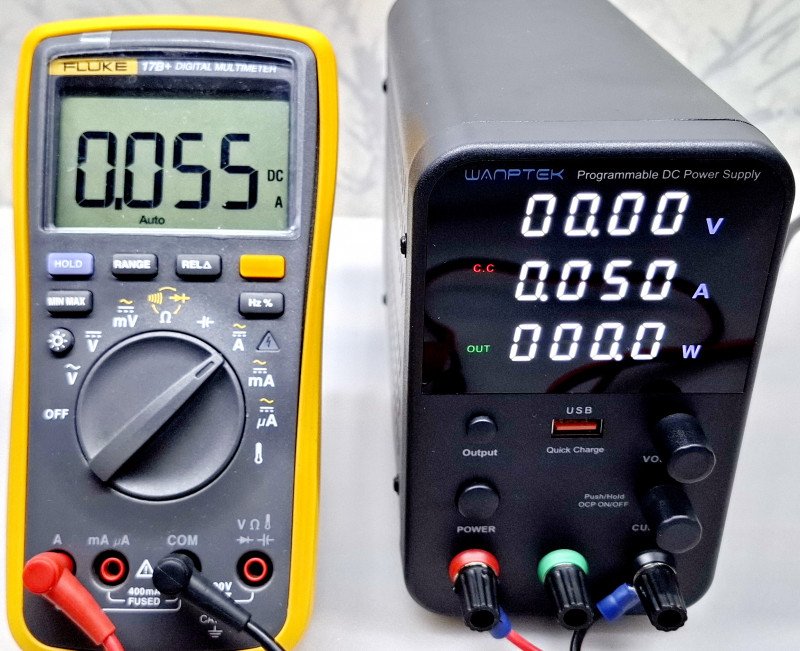

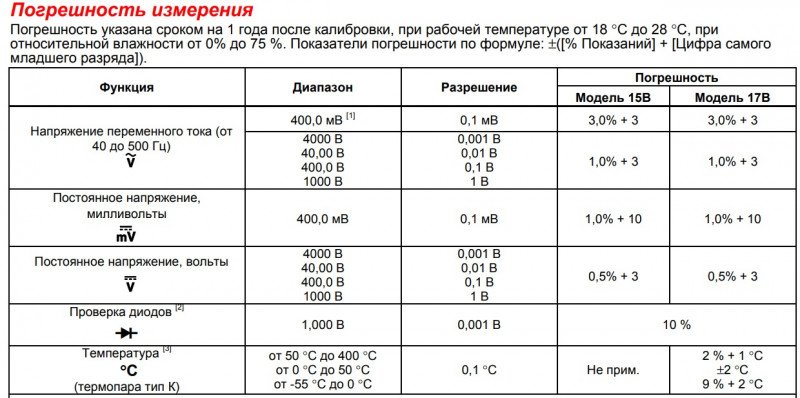

Дальше — тестирование показаний по току:


Ну ок, будем считать, что по току всё более-менее прилично.

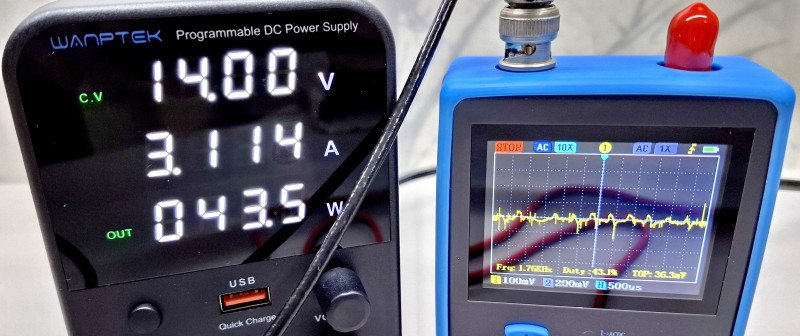

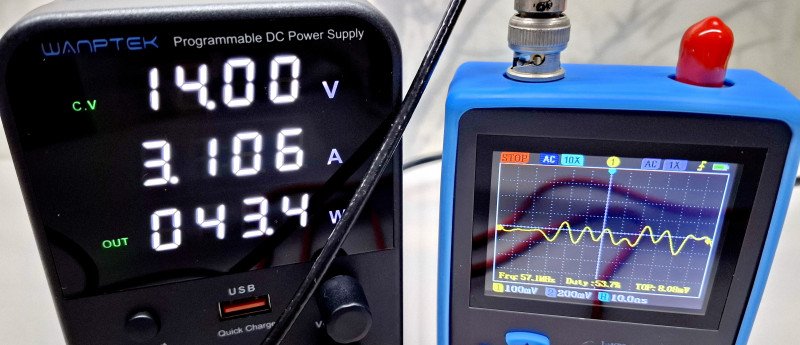

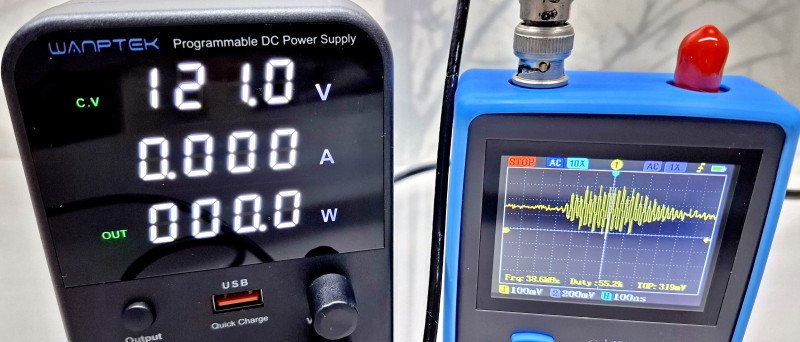

Теперь надо посмотреть шум на выходе.

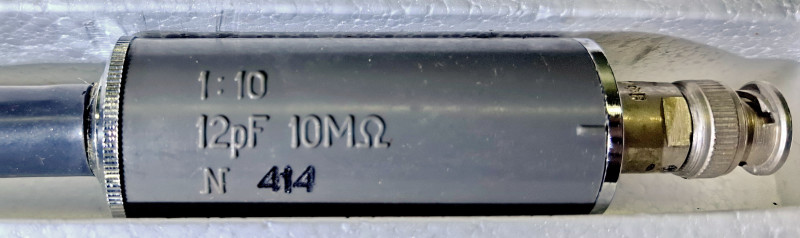

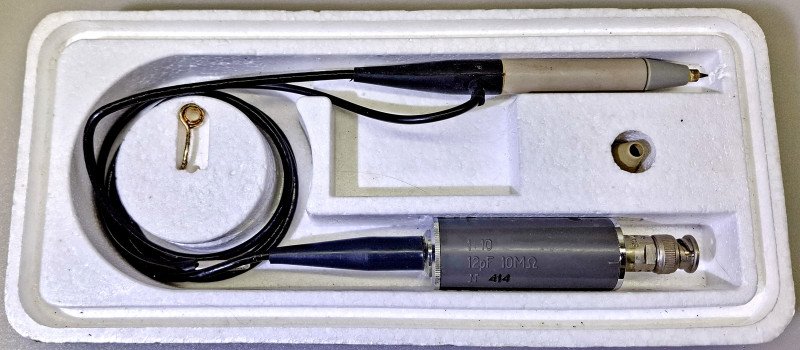

Тут возникло затруднение — 120В обычный осцил не съест, нужен делитель… пришлось порыться в старых запасах, полюбуйтесь на красавца!

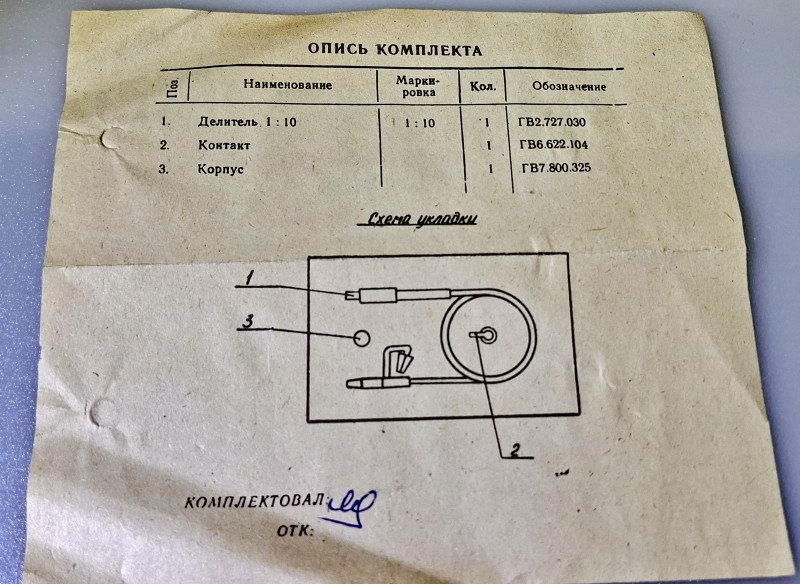

Как положено, с документами:

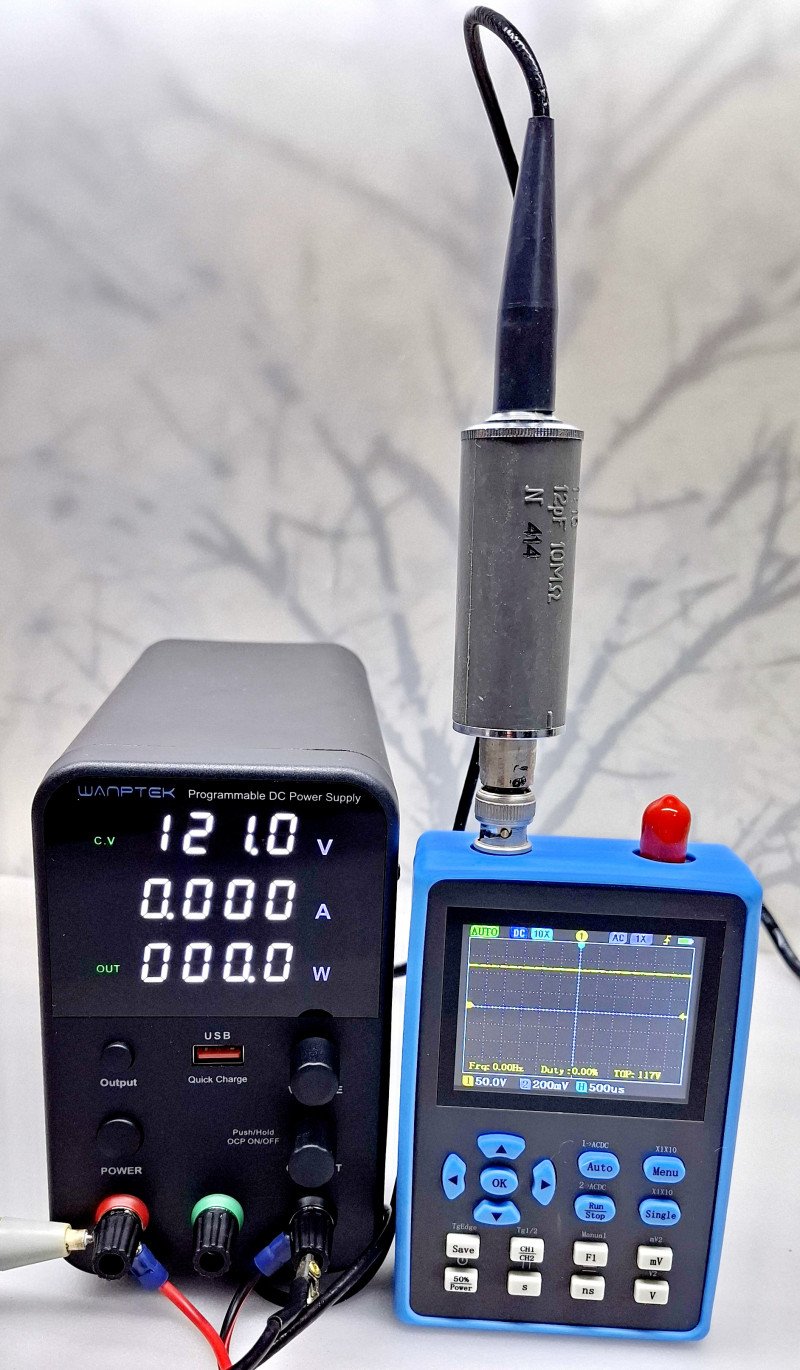

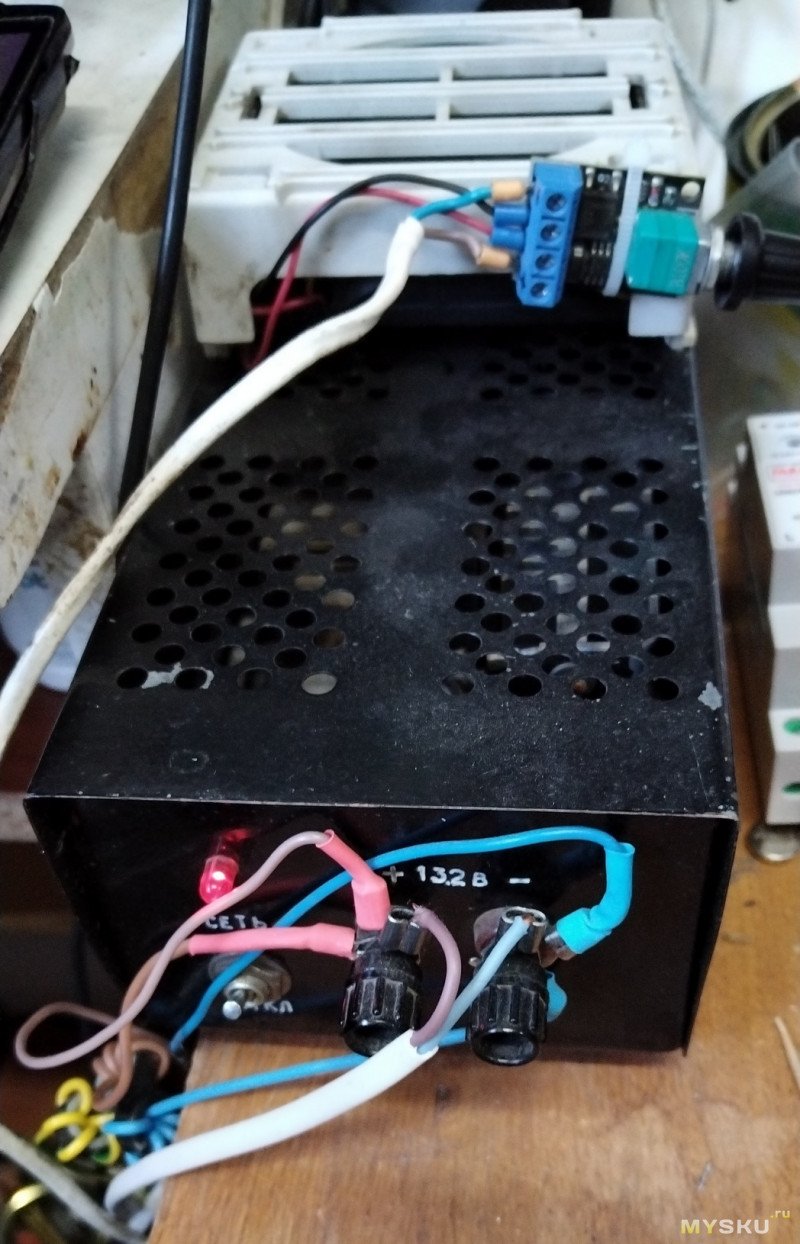

Получилась такая конструкция, прошу вслух не ржать )))

Для проверки под максимальной нагрузкой пришлось поискать подходящий нагревательный прибор. Всё, что попадалось под руку, либо грузило блок недостаточно, либо, наоборот, переводило его в режим CC с падением напряжения на выходе.

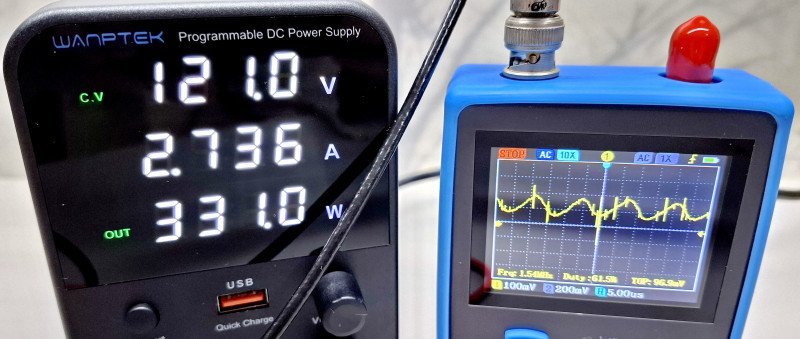

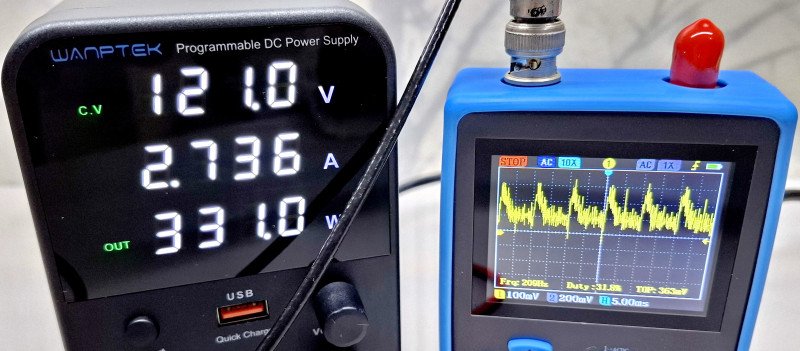

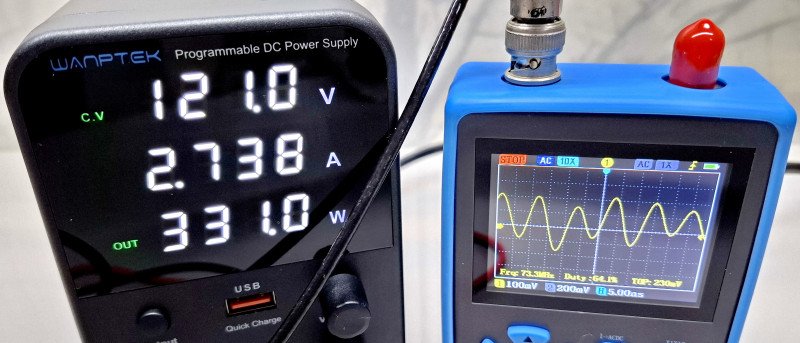

Лучшее, что удалось найти, выжимает 330Вт, с этим и будем работать:

Старый фен, используемый для разных хозяйственных нужд, включая раздув мангала)))

Кому интересно:

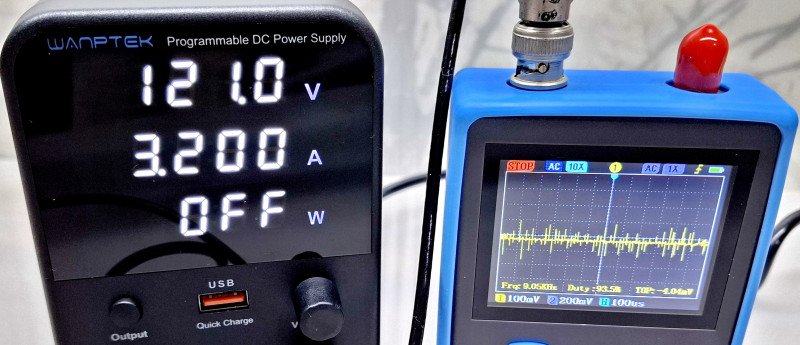

В общем, с шумами тоже не всё хорошо, очень так себе всё с шумами, хотелось бы сильно лучше.

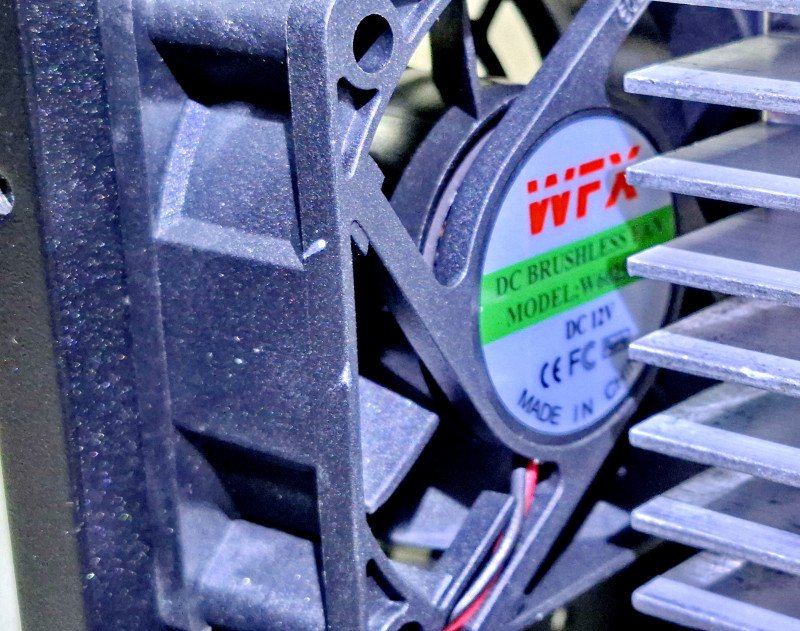

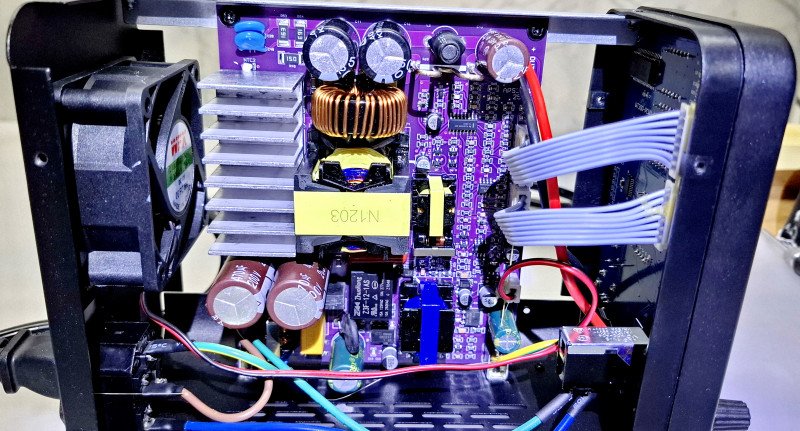

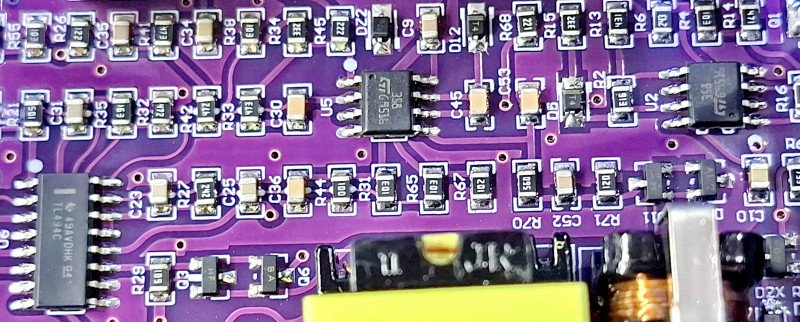

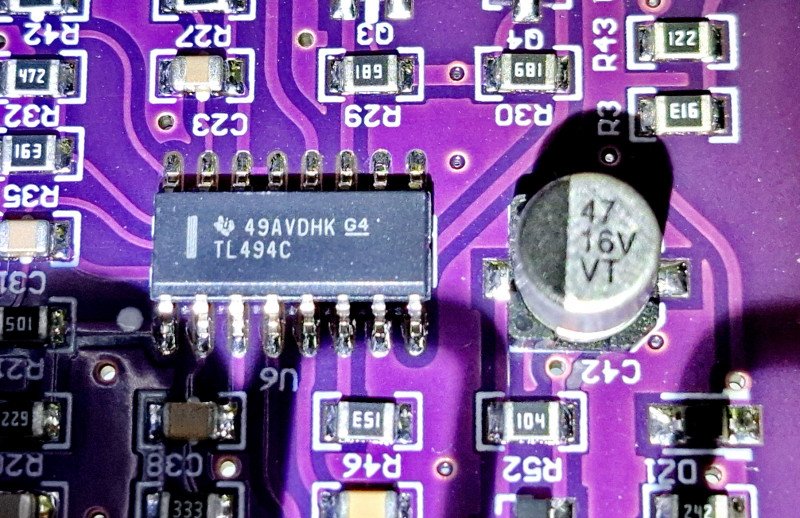

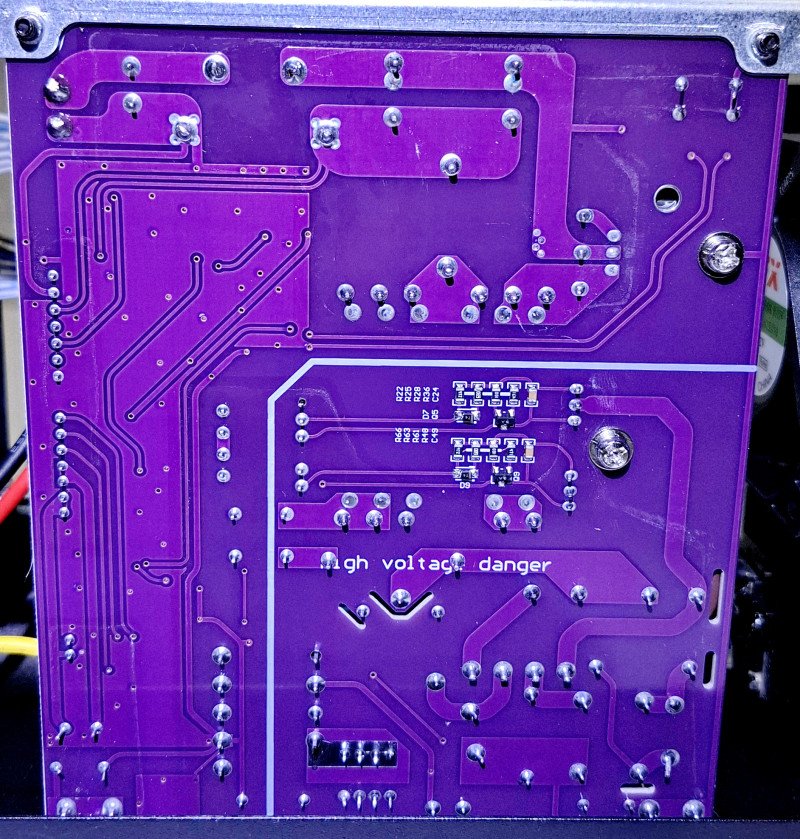

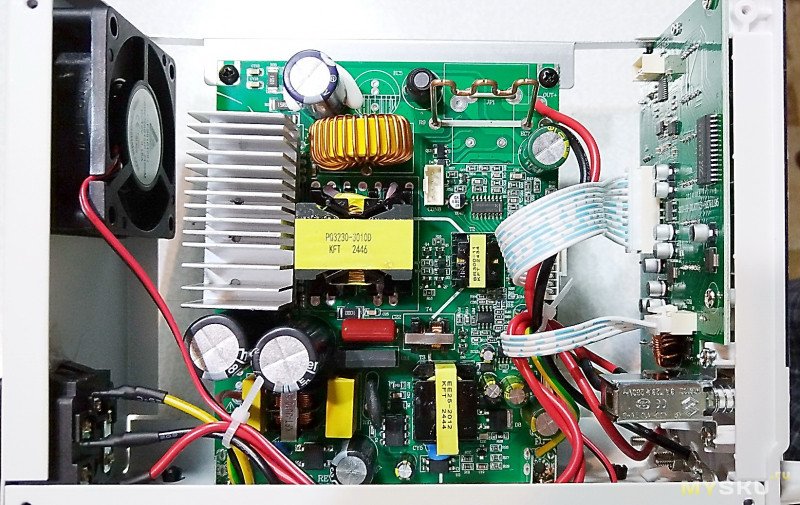

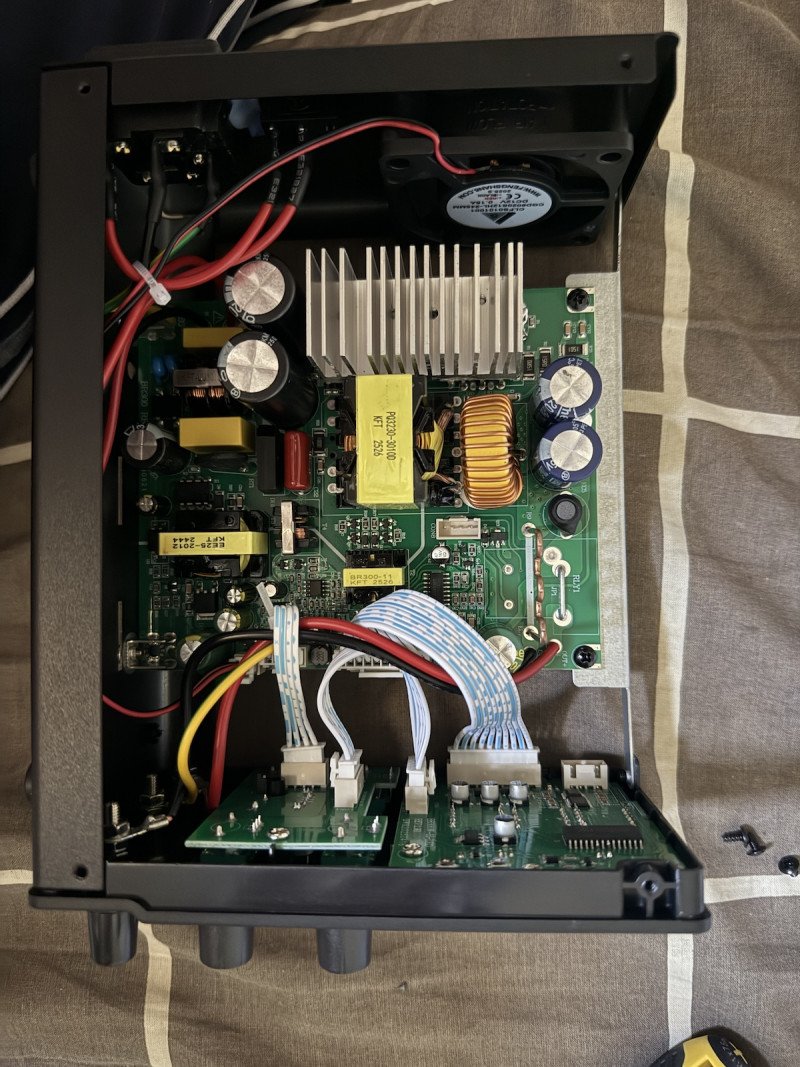

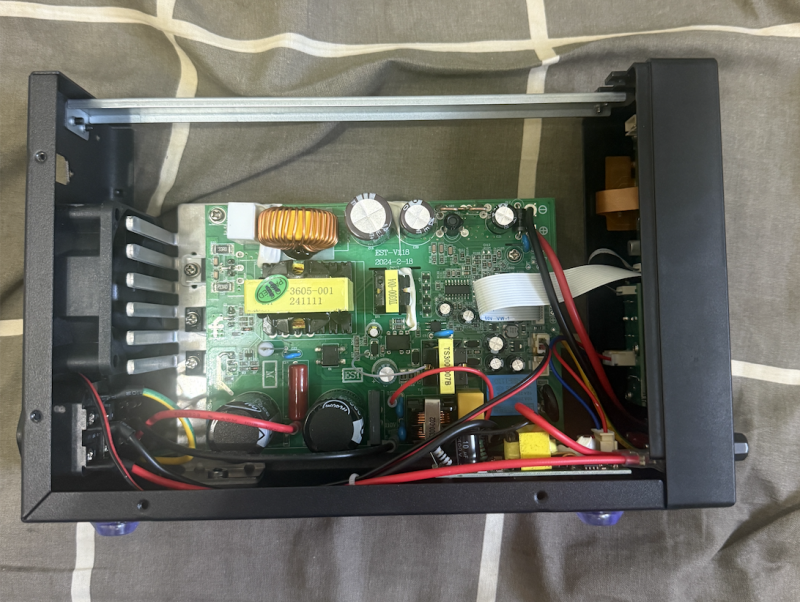

Поехали в кишки:

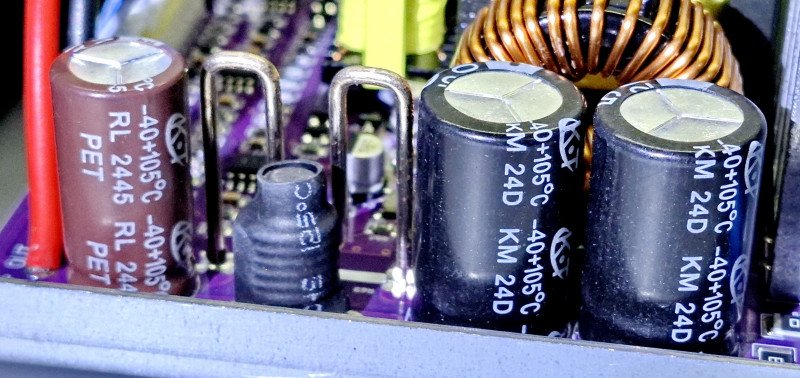

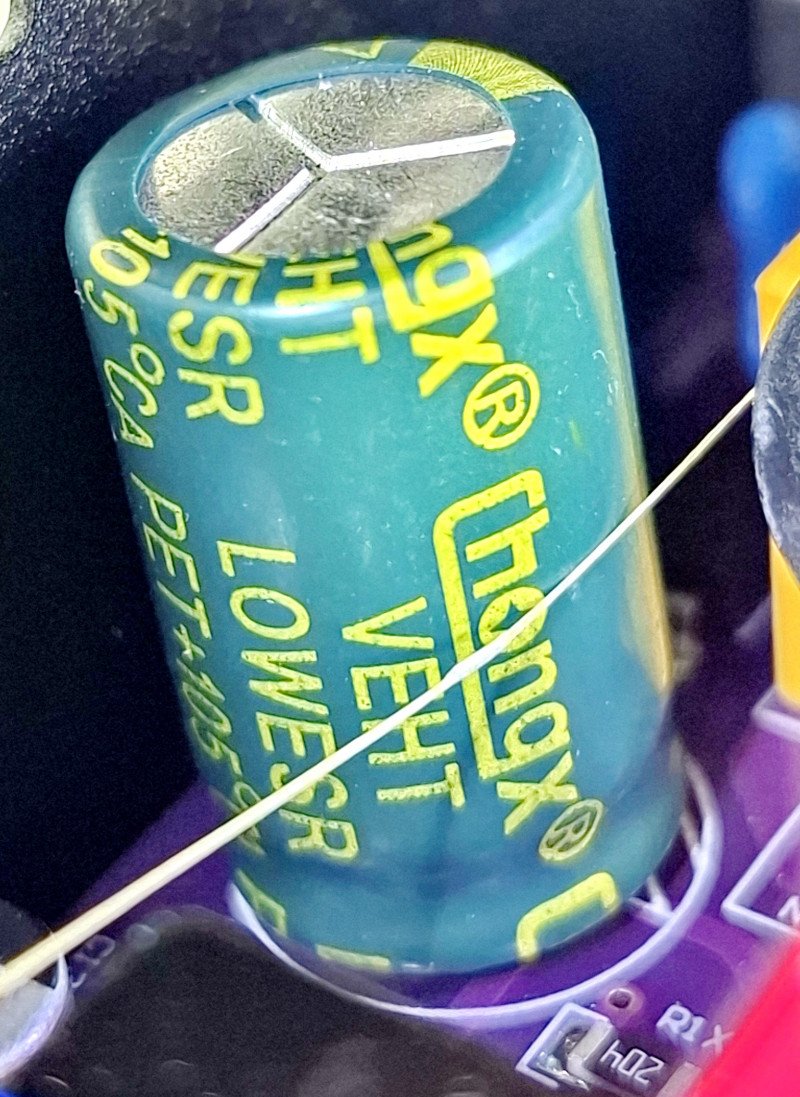

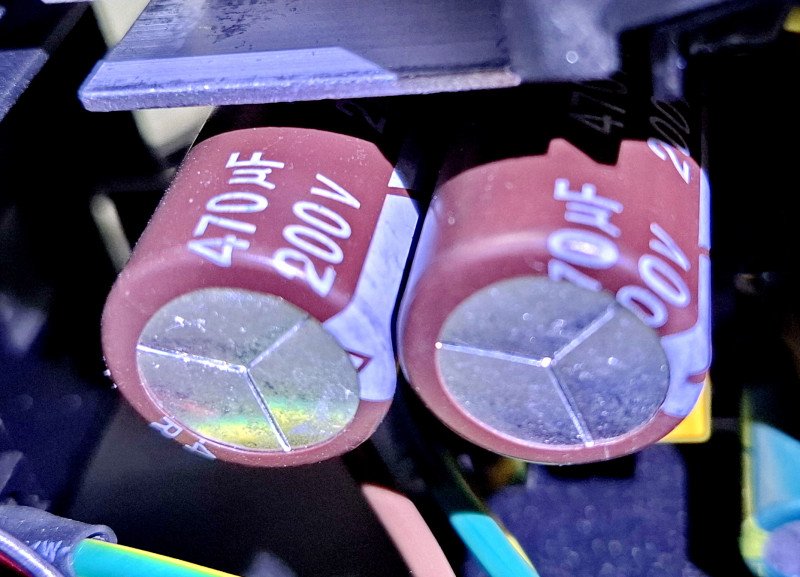

Странно, что в дежурном БП использованы электролиты одного типа, а в основном — другого… чем это обусловлено, интересно…

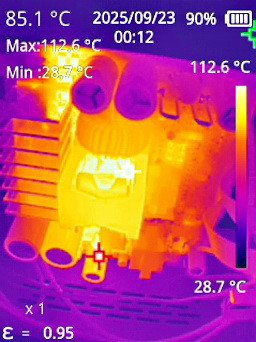

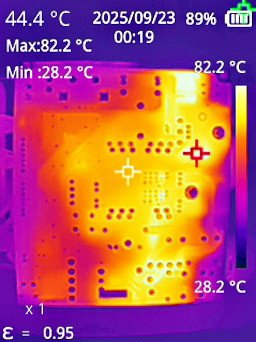

Дальше — проверка температурных режимов.

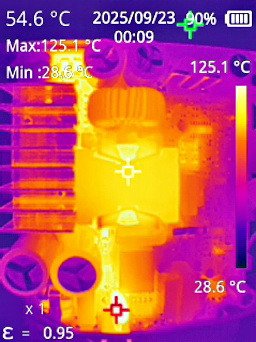

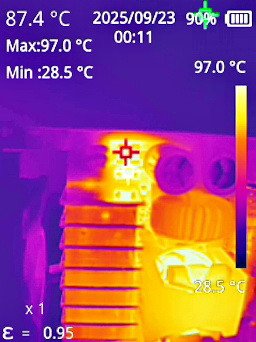

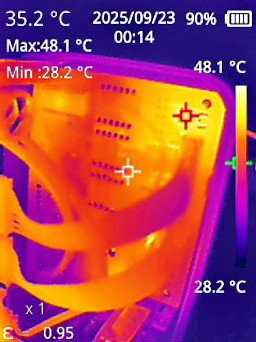

Для этого хорошо прогреем испытуемого в течение 10 минут на той же максимально доступной нагрузке и будем смотреть без отключения:

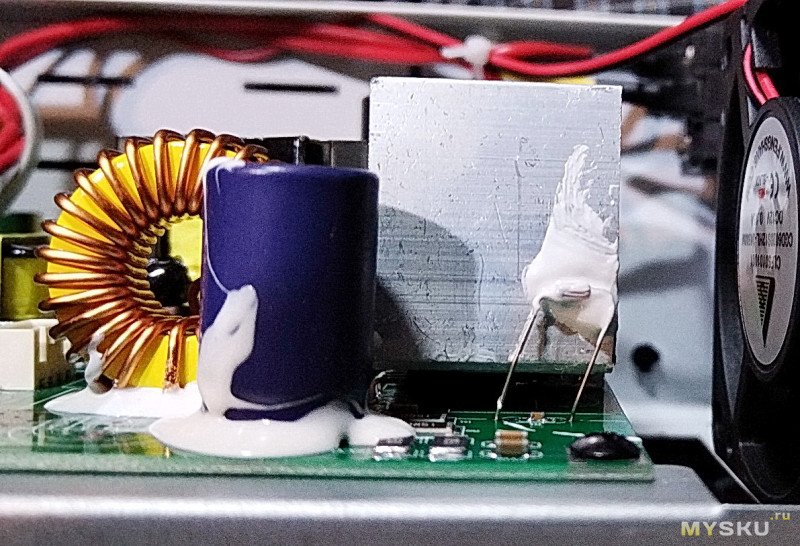

Не хотел, но всё же сниму радиатор, посмотрим, чего там греет плату.

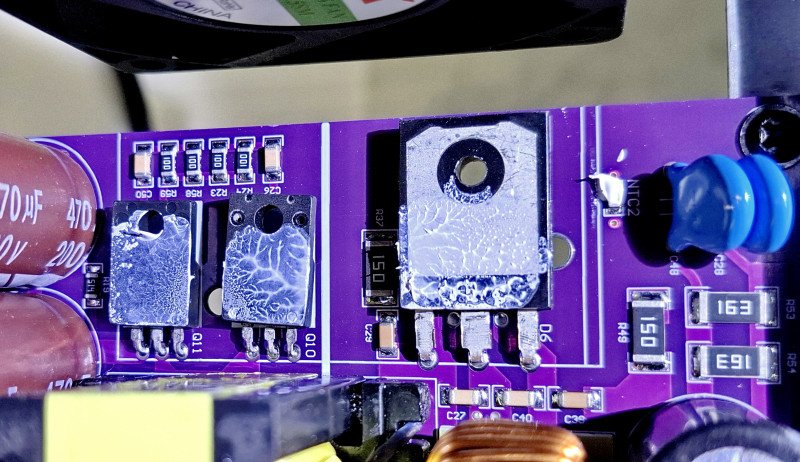

А там… а там внезапно входные транзисторы на одном радиаторе с выходной диодной сборкой… как-то мне это не нравится… а вдруг чего, и что тогда? ))

А тогда, 1) входные транзисторы целиком в пластике,

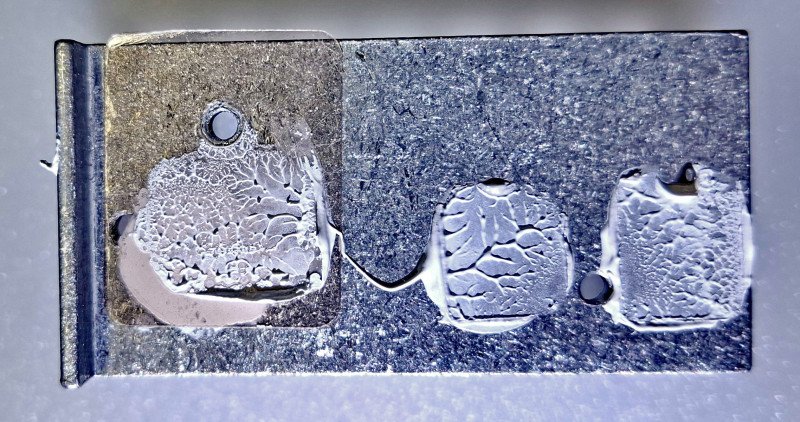

2) под диоды проложен изолятор, который, видимо, мешает им отдавать тепло на радиатор, из-за чего приходится греть текстолит:

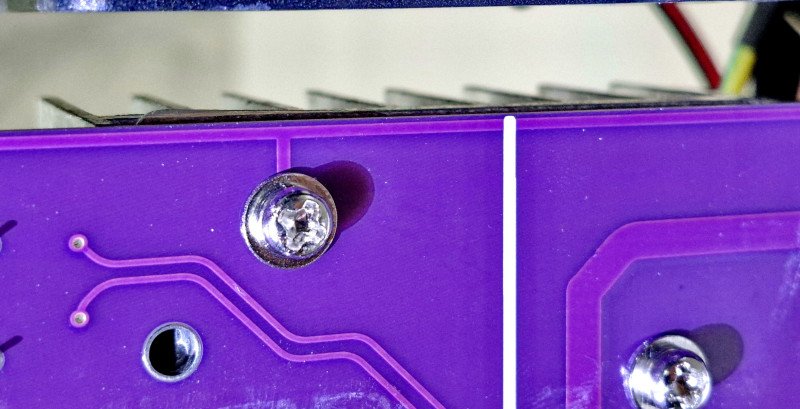

3) крепёжный винт радиатора соединён с корпусом БП и заземляющим контактом входного разъёма питания:

То есть, в случае пробоя со входа на выход должно выбить автомат с УЗО (при его наличии)…
Как-то слабо успокаивает.
На досуге мож доберусь, распилю этот радиатор, вставлю между половинками кусок текстолита для уверенности, а прокладку с диодов уберу.

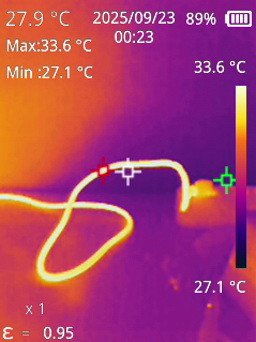

Из забавного — комплектный кабель питания после 10 минут на токе ~1,5А:

Видимо, совсем не экономили китайцы, самый тонкий проводок положили, самый лучший, ручной работы)))

И вот дело дошло до наиболее интересного, до подключения к компьютеру, установке софта и игрищ с «программируемыми» режимами.

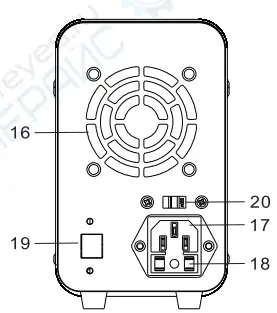

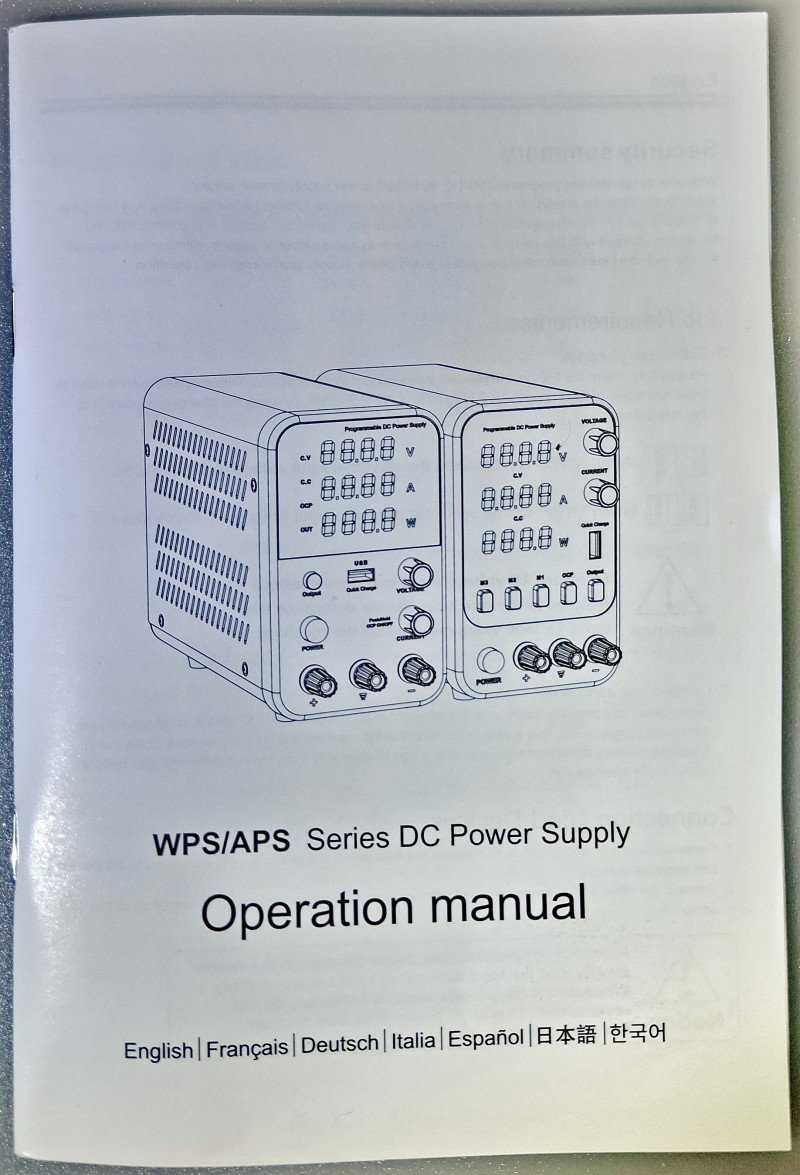

И тут я вдруг осознал, что нигде не видел порта для подключения… он же должен быть ведомым, принтерным, формата USB-B, я же его видел в электронном мануале на сайте производителя, и должен он быть тут, где цифра 19:

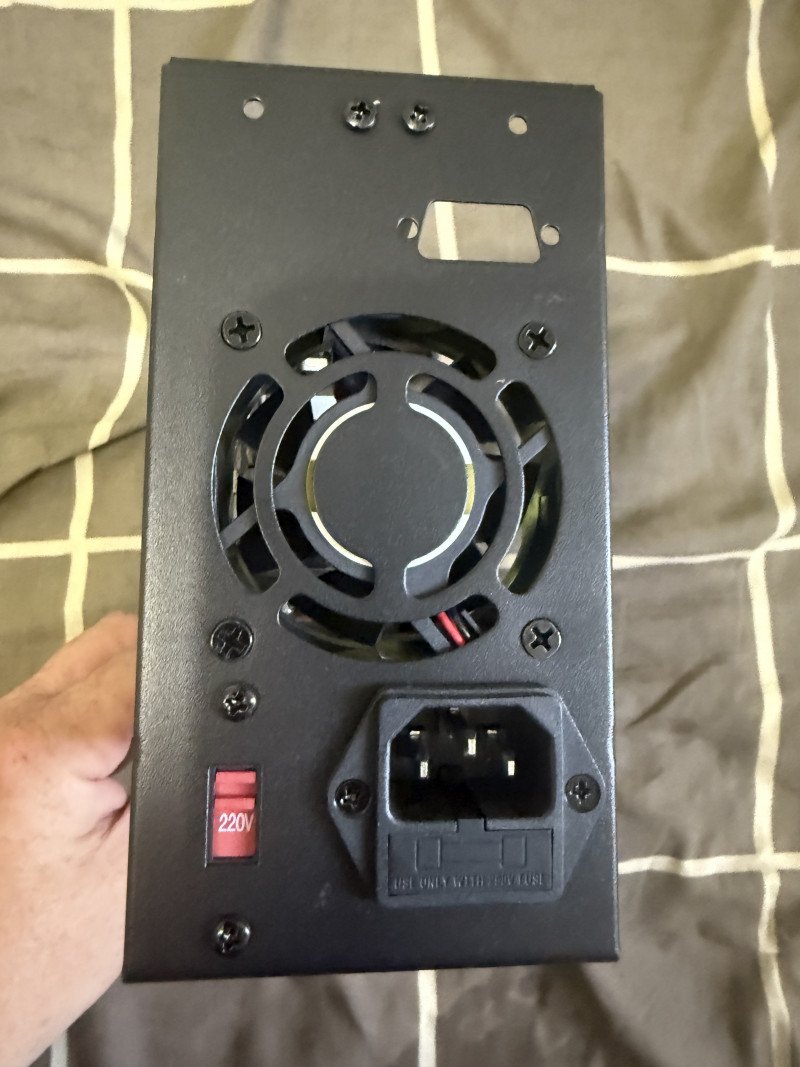

А у нас тут что?
А тут вот:

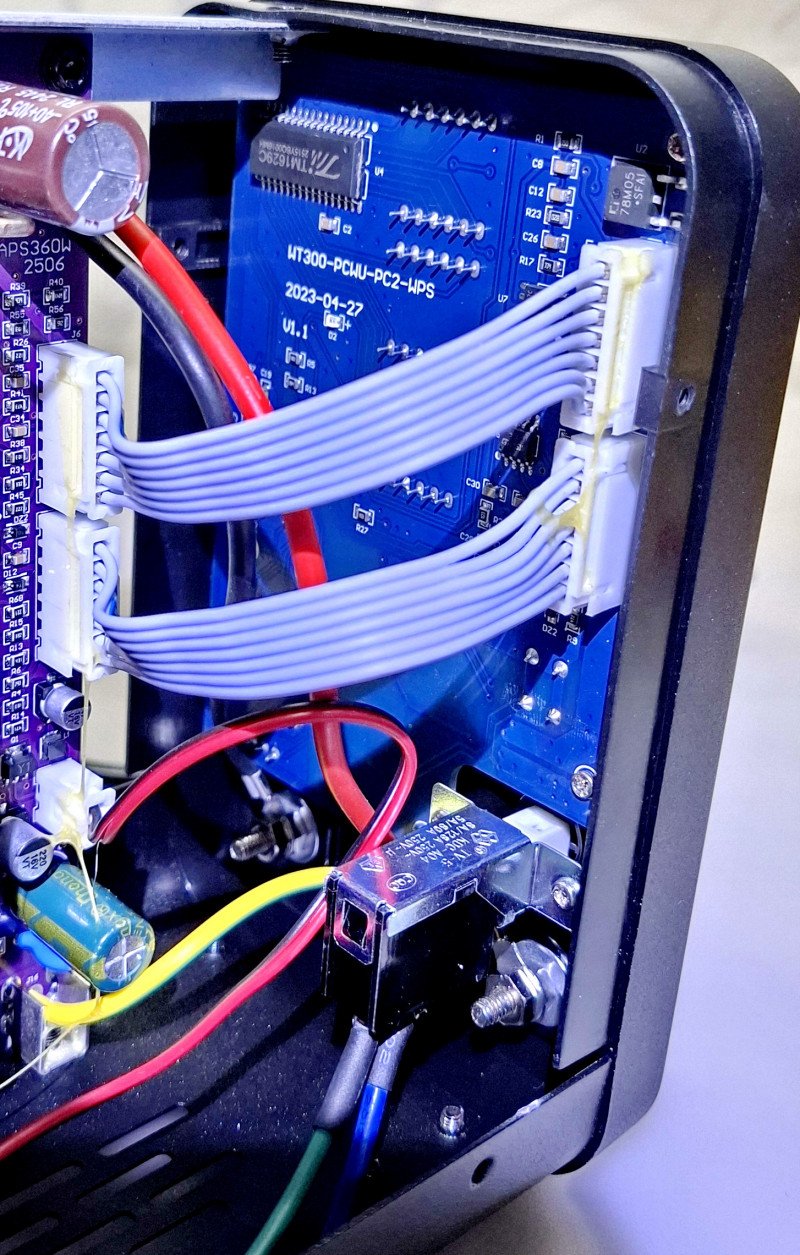

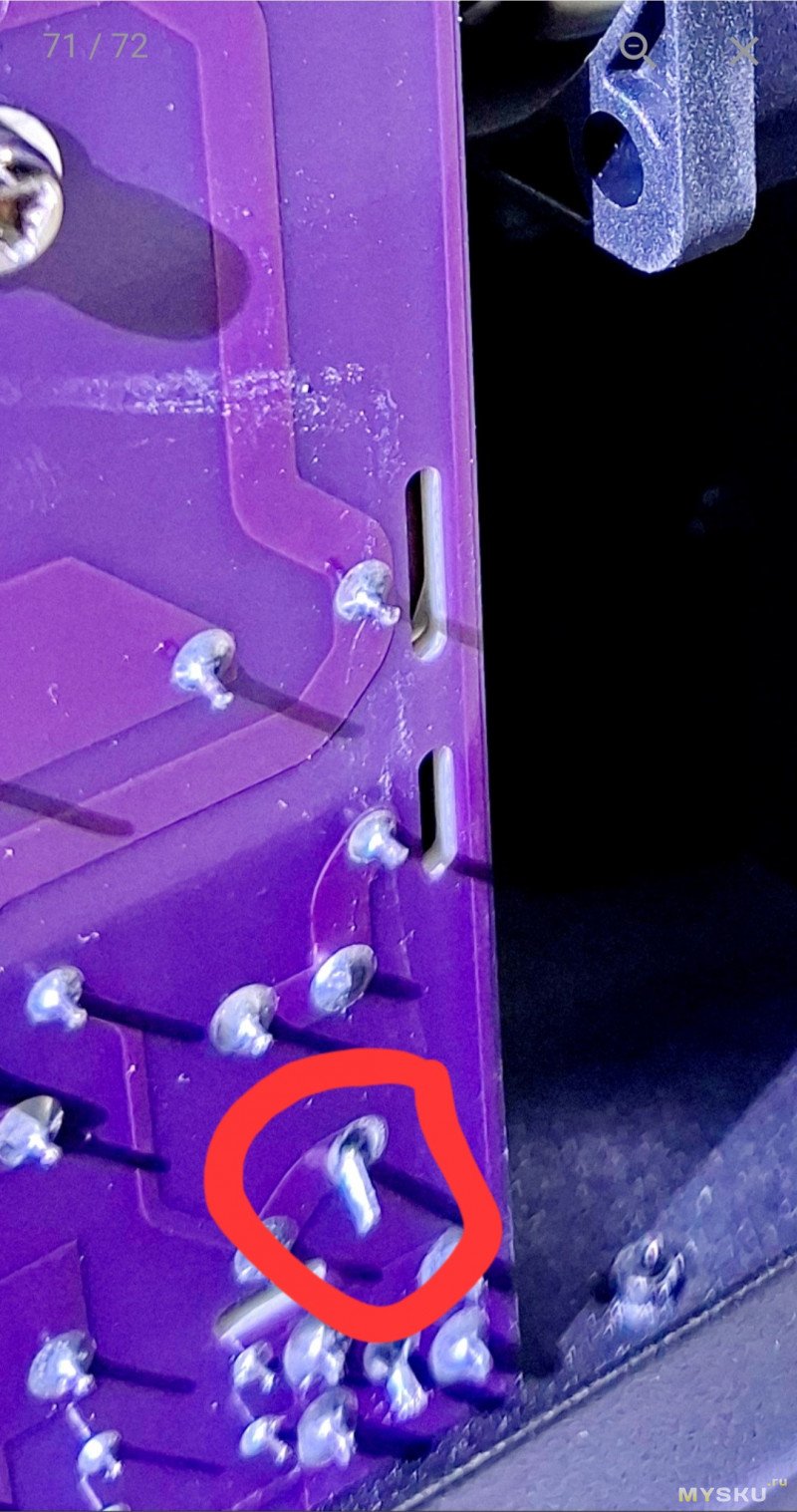

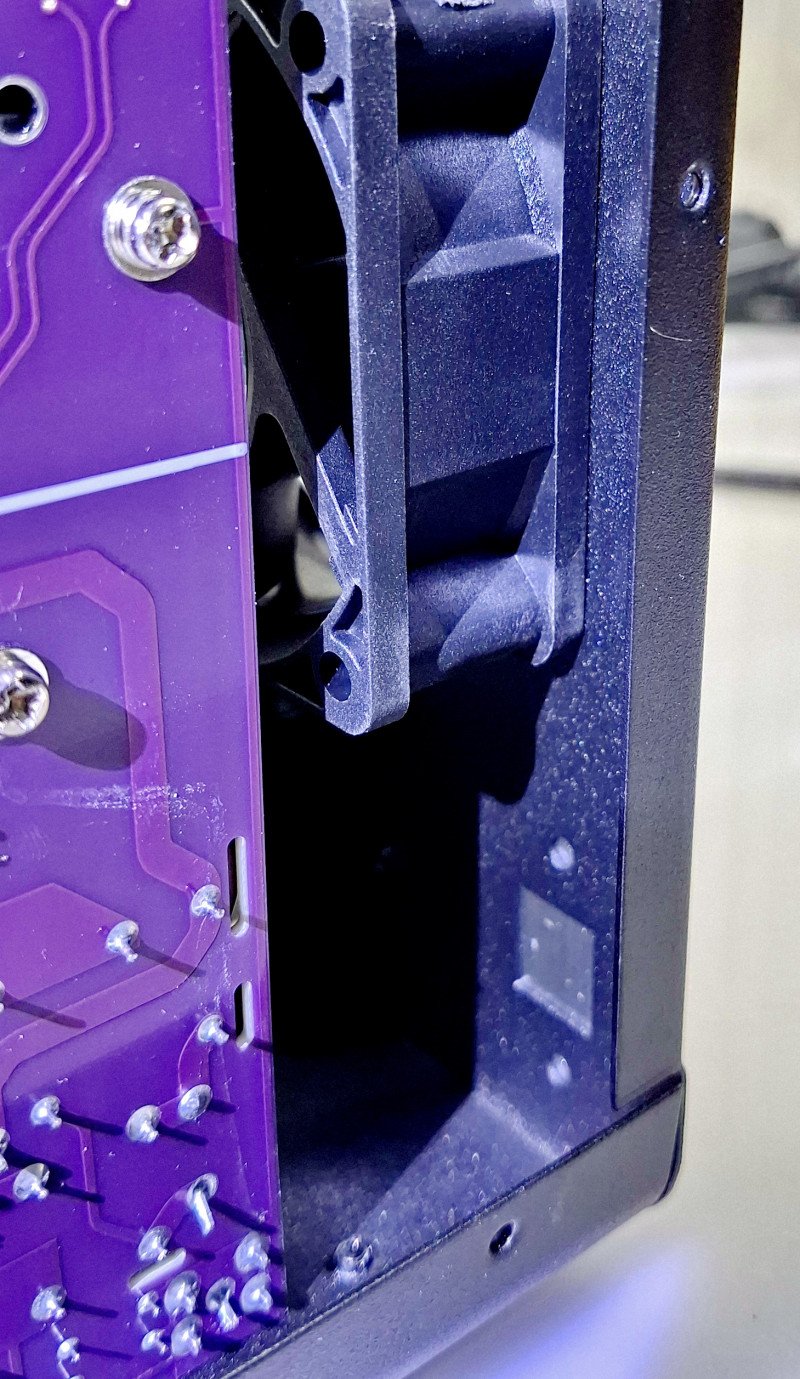

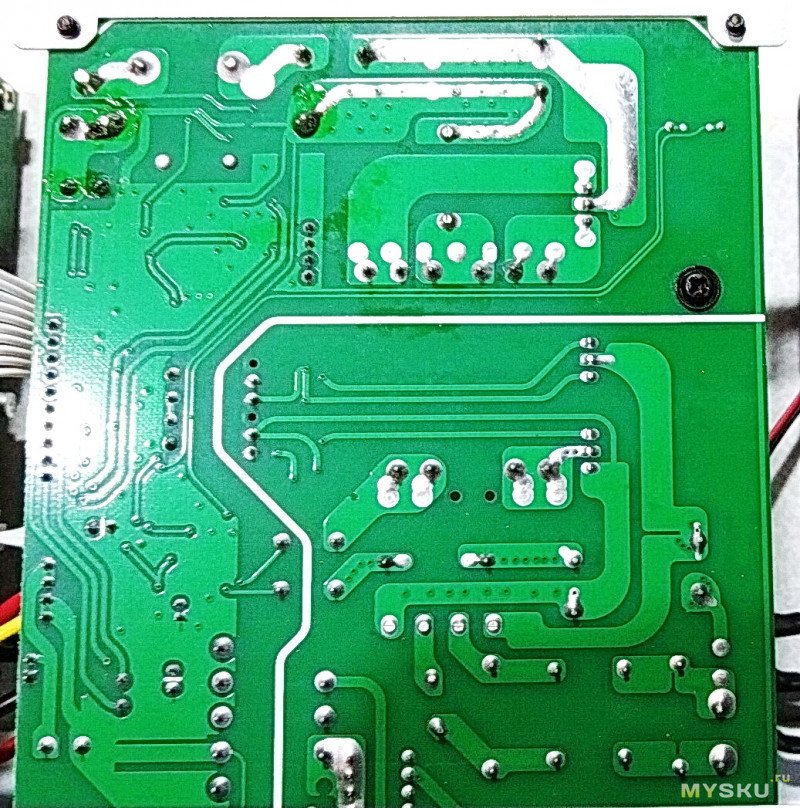

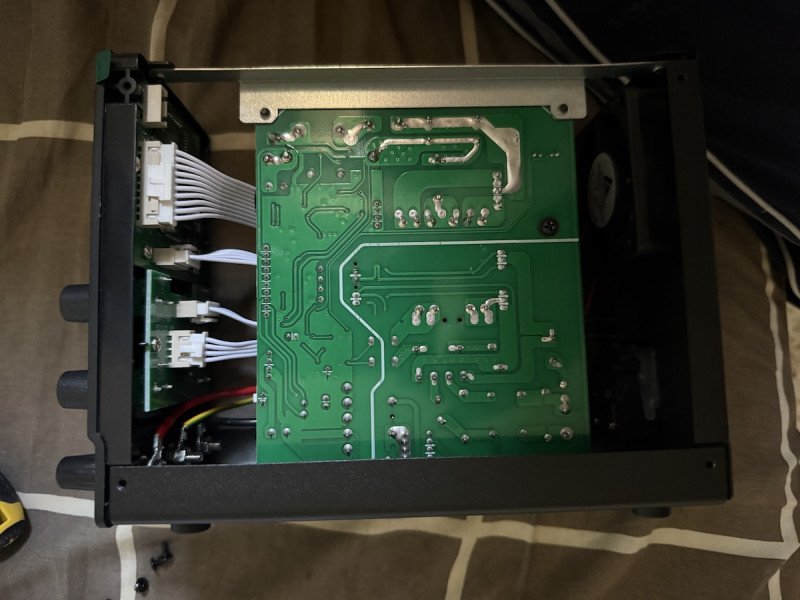

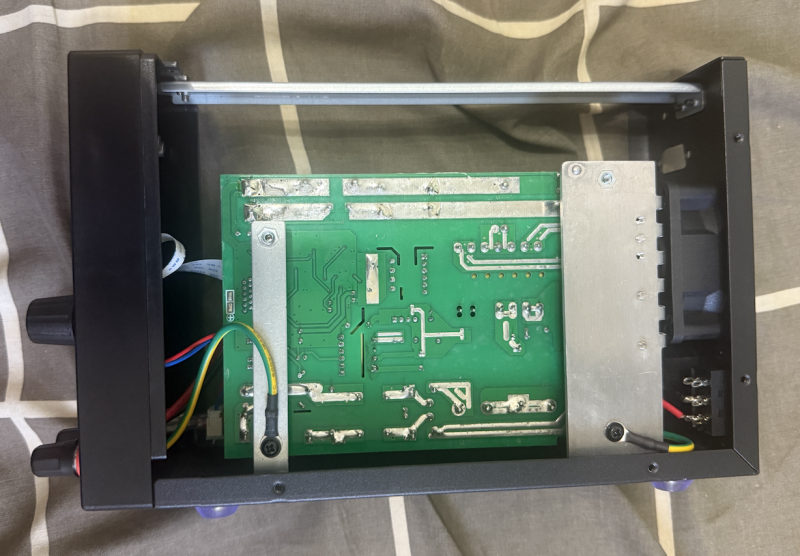

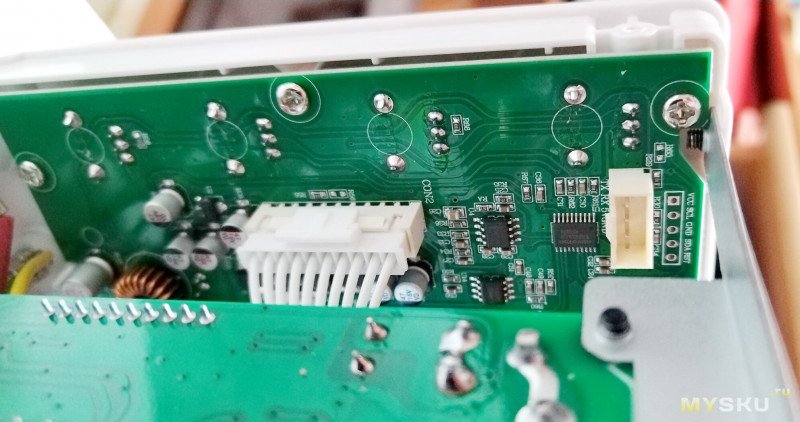

Хм… а изнутри?

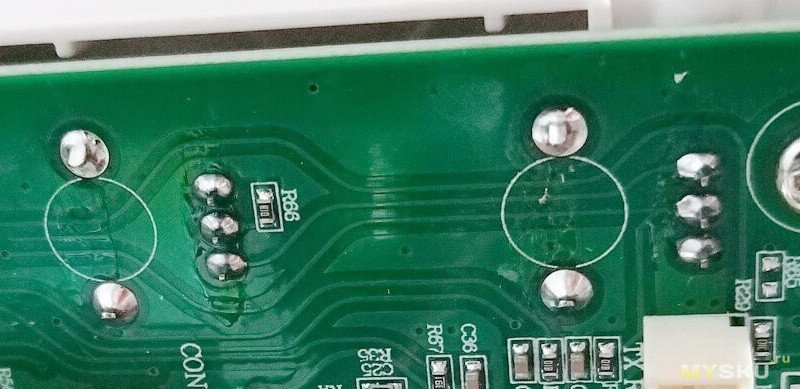

А вот:

Как-то так )))

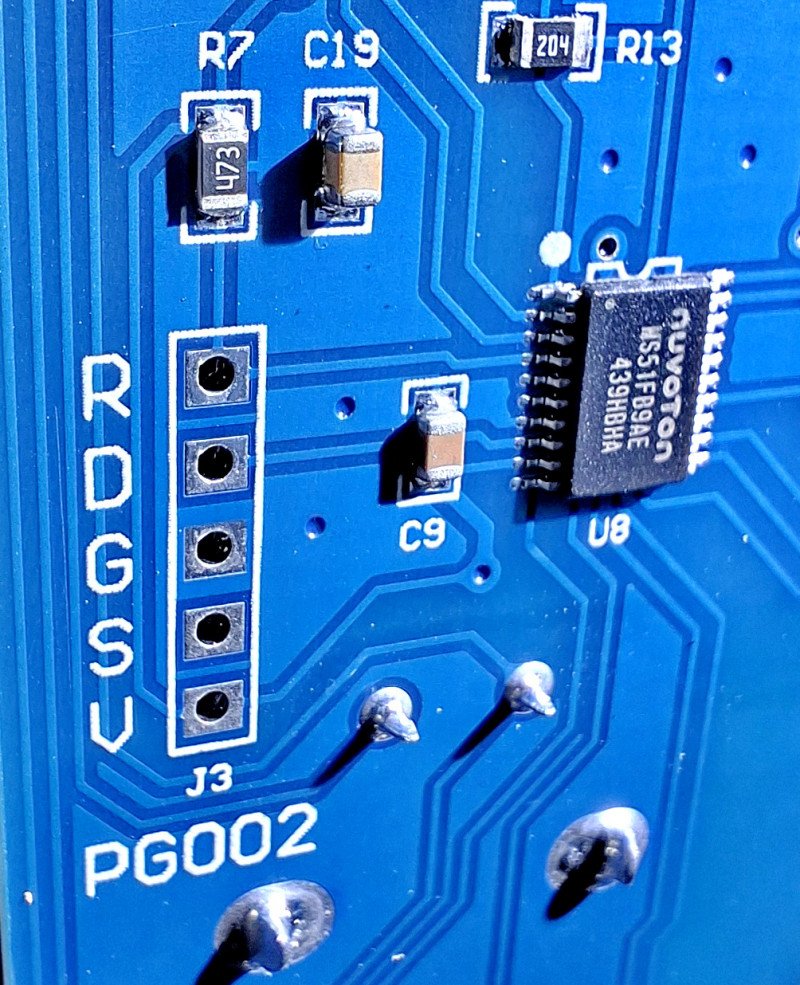

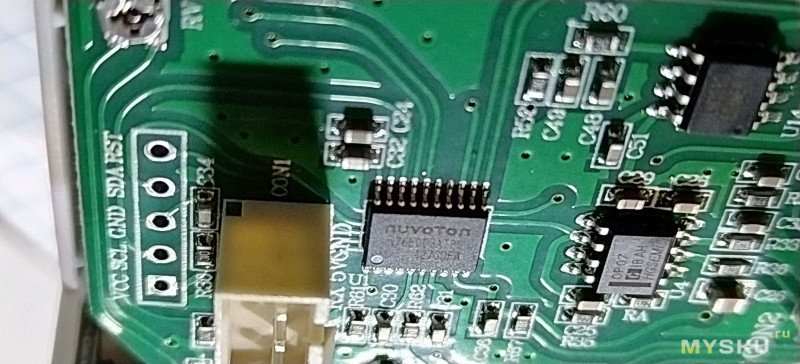

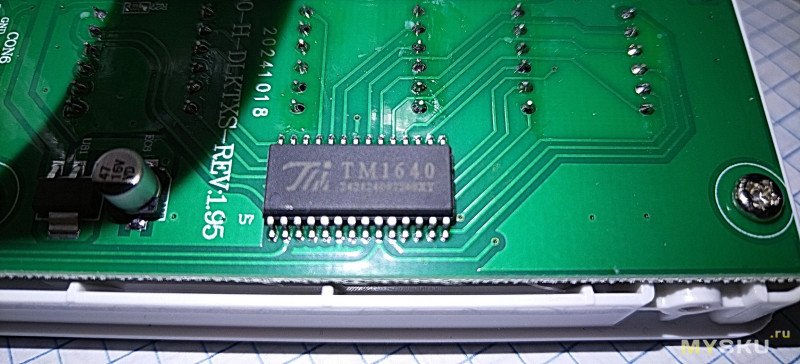

Возле контроллера есть контактная группа, куда выведена 8 нога, которая по дейтшиту отвечает, в том числе, и за UART:

но как туда цепляться и прошит ли контроллер вообще должным образом — непонятно.

Плюнул на жабу, заказал снова тот Jesverty.
Там канеш управления по USB и в проекте не завезли, но зато по другим пунктам было сильно лучше.

Ну или нет, посмотрим.

Продолжение следует!
