Моторизованный регулятор громкости с пультом управления некоторые особенности

  1. Цена: 915 руб.
  2. Перейти в магазин

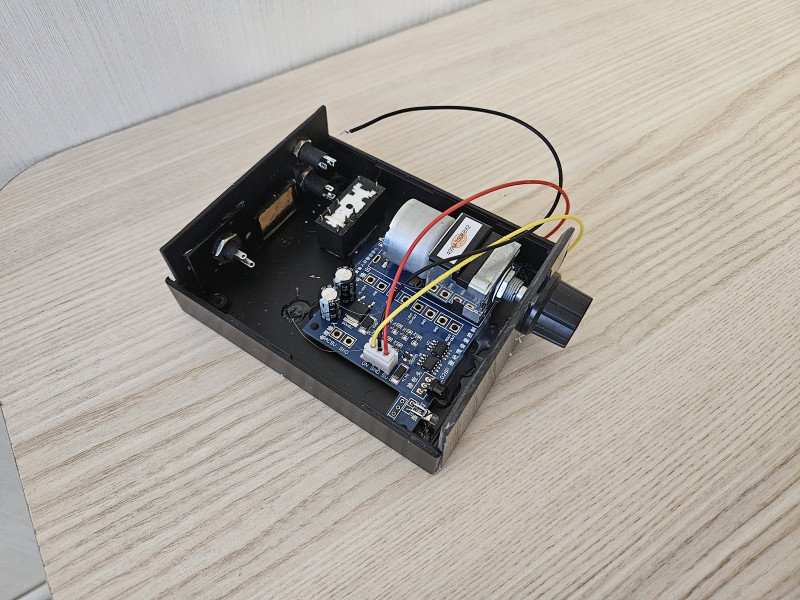

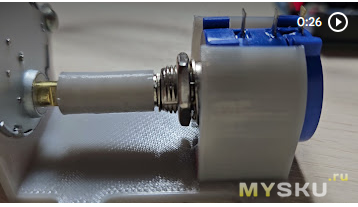

Подобный обзор уже был на сайте, но там у автора был неисправен привод от мотора к потенциометру. Вот на него обзор ссылка. У меня все заработало. Но обнаружились некоторые нюансы работы о которых и хочется рассказать. Первым делом проверил электромеханическую часть подключив 5 В прямо движку. Редуктор работает очень тихо. Вращение регулятора с нормальной (комфортной) скоростью. Ну и в ближайшие выходные я подобрал в своих закромах подходящий корпус и на «термосоплях» все это дело закрепил.

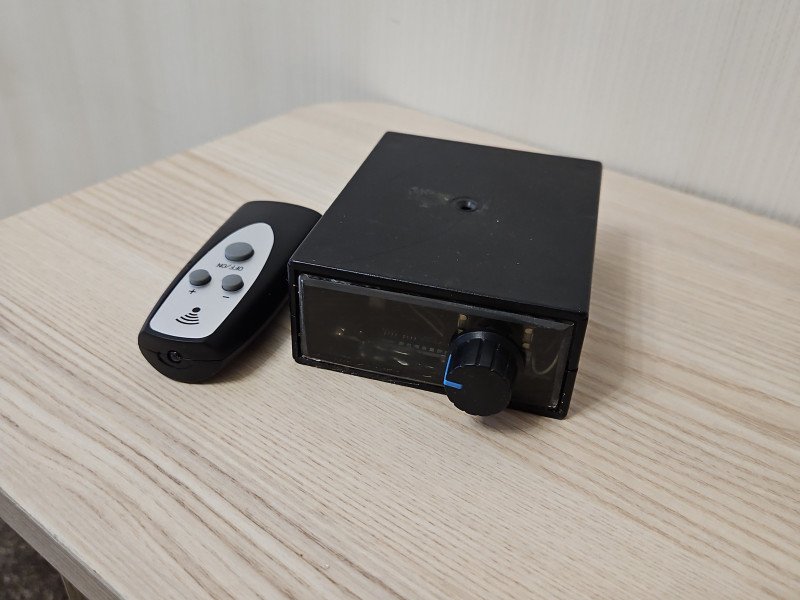

Вот что получилось.
Пощелкав пультом и померив сопротивления, выяснил, что доп. реле надо подключать между +5В и выводом ON на плате. Это реле у меня отключает звук. В интернете нашел похожую схему

Вообщем все собрал и решил проверить еще раз.
Вот тут и обнаружились нюансы.
1. Светодиод горит постоянно и моргает в момент приема сигнала. Хотелось бы чтобы не горел постоянно. Ну это мелочи. Исправимо.
2. При подключении питания регулятор поворачивается в крайнее левое положение, там некоторое время крутит вхолостую, затем поворачивается вправо примерно на 80º — типа минимальная громкость. Вот это мне вообще не понравилось. Могли бы эту фичу сделать отключаемой. Может как-то можно исправить, но инструкцию, даже на китайском, мне не положили. Выложил я все это добро на Авито и продал на следующий день, рассказав новому владельцу об особенностях. Так что, если кто-то увидит эти фото на Авито — это не плагиат, а мое детище.

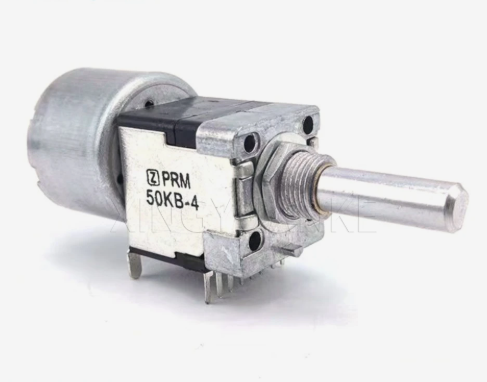

Думаю купить только регулятор с мотором без платы типа такого
Схему управления сделаю на Ардуино. Готовый и проверенный код уже есть.
Добавить в избранное
+30 +43
свернутьразвернуть
Комментарии (16)
RSS
+
avatar
+3
Есть у меня пара устройств с подобным режимом. Один АВ ресивер Техникс, а другой, как ни странно, копеечный Дэу всё в одном www.avito.ru/sankt-peterburg/audio_i_video/muzykalnyy_tsentr_daewoo_ami_230_3291346961 До сих пор никаких проблем в этой части. Да, визуально симпатично.
П.С. Ссылка на авито — оригинал на даче в бане.
+
avatar
+1
  • cofein
  • 05 мая 2025, 16:31
Я такое чудо, буквально пару лет назад увидел в древнем музыкальном центре от aiwa.
Там тоже моторчик на регуляторе громкости.
+
avatar
0
Вот и я про это…
+
avatar
+9
И у меня тоже Aiwa была — там еще риска на ручке подсвечивалась. Вот думаю как самому такую красоту сделать. Если получиться — обязательно выложу здесь.
+
avatar
0
У меня в Техниксе светодиод вместо риски. Красный. А вот фото Дэу img3.festima.ru/1/d3vTwQt0dIdgm5V3k Тоже хотел светик вставить. Не судьба…
+
avatar
0
Можно тут посмотреть, может подойдёт.
+
avatar
+2
сделать кольцо из акрила засвечиваемое светодиодом, например, из рассеивателя битой матрицы. Туда же и белый рассеиватель приспособить.
в ручке потенциометра световод, чтобы проходил над кольцом.
Второй вариант. кольцо из текстолита с 2 кольцевыми дорожками. На ручку два подпркжиненных лепестка и светодиод.
+
avatar
+1
  • kven
  • 05 мая 2025, 17:24
был у меня центр сони с таким приводом, не помню, чтобы он сам его крутил для калибровки положения
+
avatar
0
  • SEM
  • 05 мая 2025, 19:38
На бубнитоле SONY CFS-RW280S такой регулятор громкости.
+
avatar
+1
  • zoog
  • 05 мая 2025, 17:26
там некоторое время крутит вхолостую, затем поворачивается вправо примерно на 80º — типа минимальная громкость.
Проверить какой вход драйвера за что отвечает и на старте коротить сигнал цепью питание-1мкФ-2МОМ-затвор2N7002сток-ножка. А лучше — сразу оба входа, чтоб запоминал последнее положение.
+
avatar
0
Акустика Edifier — или в ручную ручку крутить или с пульта ручка поворачивается, но как выключил, так и включил, такого «безобразия», что бы сама по себе вертелась туда- сюда небЫло. )))
+
avatar
0
Я тоже удивился — нахрен они так сделали. Если бы еще цифровой индикатор был, тогда понятно — для начальной калибровки.
+
avatar
+2
  • iProxx
  • 06 мая 2025, 00:17
Эх было время, на музыкальных центрах такие регуляторы стояли. На Sony и Technics точно были.
+
avatar
+2
  • flyup
  • 06 мая 2025, 05:48
Самодельная версия моторизованного регулятора. Наружу для ручной регулировки, выведен энкодер.
+
avatar
0
  • flamik
  • 07 мая 2025, 04:39
Делайте на ESP32-C3 (150руб) в перспективе даже управление Алисой по протоколу matter будет, всё локальное без китайских серверов.

Возможно даже готовая прошивка от tasmota всё вывезет.
+
avatar
0
у меня подобный привод на усилке сони… года так 1994. Нормально работает, без закидонов
