Регулятор громкости на базе микросхемы PGA2311

Небольшой обзор и вмешательство с паяльником в готовый регулятор громкости, собранный на базе специализированной микросхемы PGA2311.
Выводы после 10+ лет использования.

1. Intro
Регулятор громкости (РГ) был куплен в готовом виде в 2012-м году следом за ЦАПом SMSL SD-1955+.

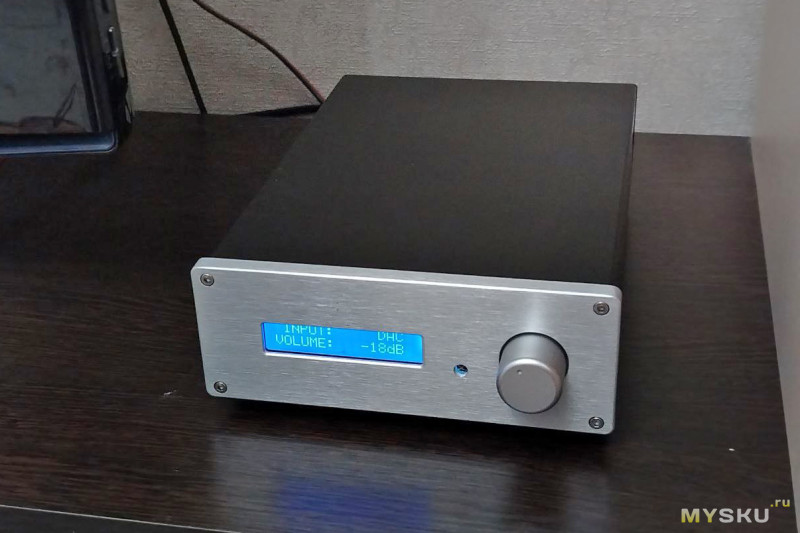

Внешний вид устройства тривиальный: обычный корпус из двух П-образных половинок из алю сплава:

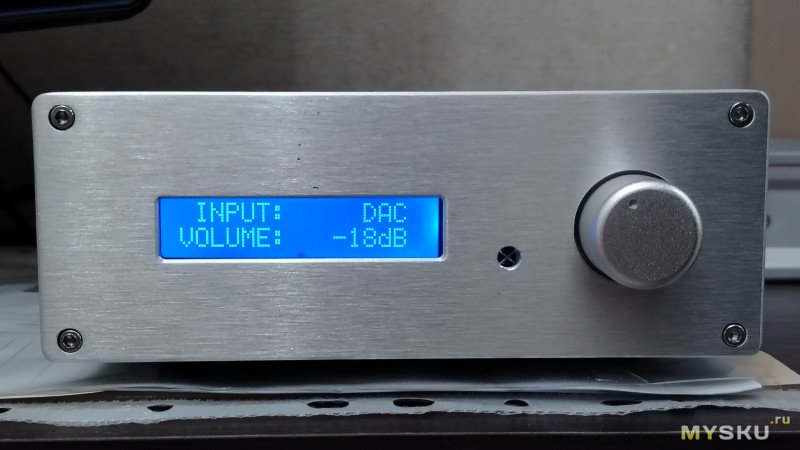

На передней панели — крутилка (энкодер) уровня громкости, двухстрочный индикатор и приёмник пульта ДУ:

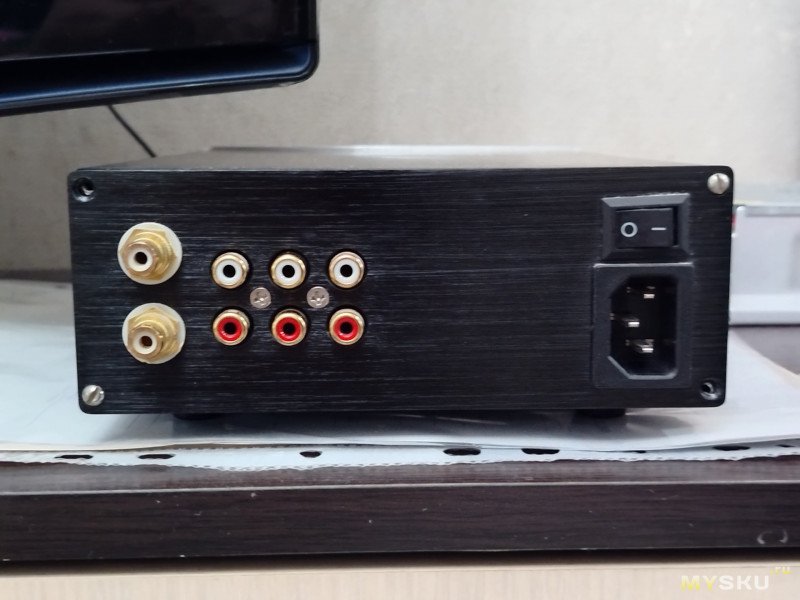

Задняя панель:
Тут три пары RCA-разъёмов (входы) и пара RCA-разъёмов (выход), разъём под кабель питания 220В и выключатель.

Идея была следующая: ЦАП должен был принимать цифровой сигнал по оптике от мультимедийного плеера (использовать регулирование уровня в плеере, как я посчитал, было неправильно);
соответственно, плеер и ЦАП выдавал(и) всегда максимальный уровень, а регулировка отдавалась отдельному устройству на PGA2311.

Регулятор — чистый ноунейм, но работает нормально.
Кстати, цена в 2012-м за него была $110. Собрано грубовато, но вполне надёжно.

2. Оффтоп про микросхемы-регуляторы громкости
Как ни удивительно, но их наплодили не так уж и много.

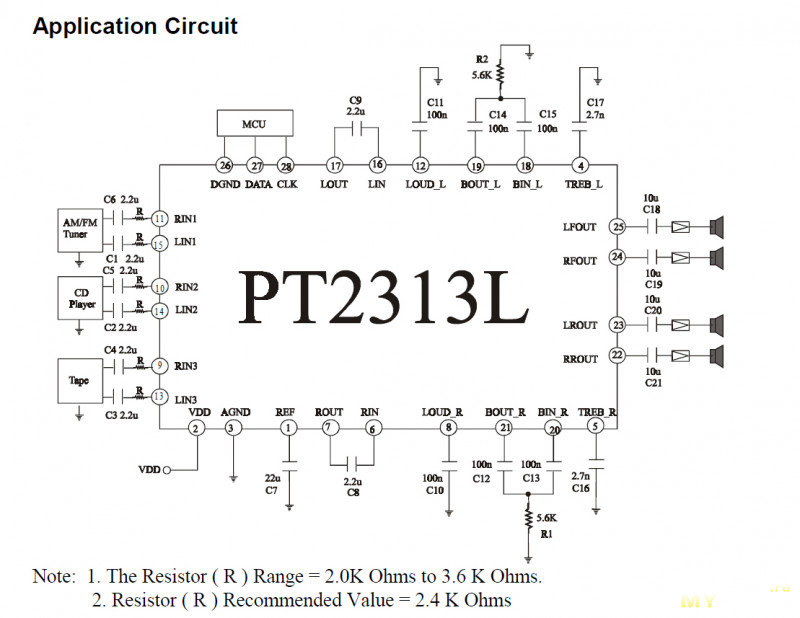

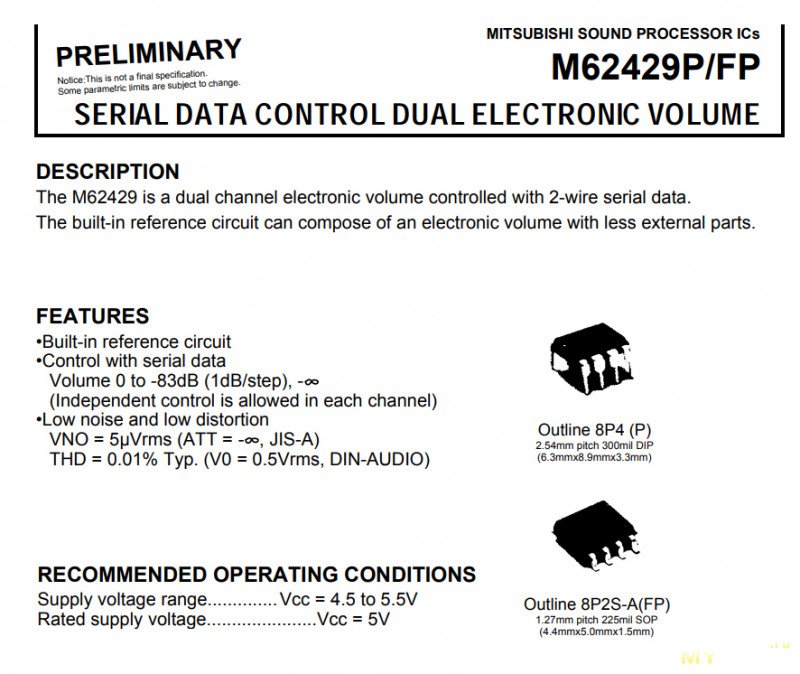

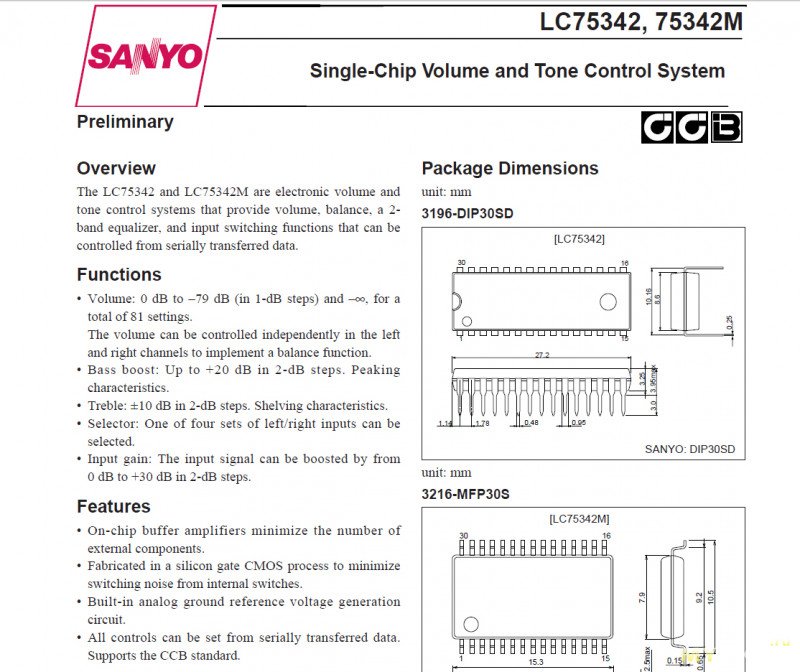

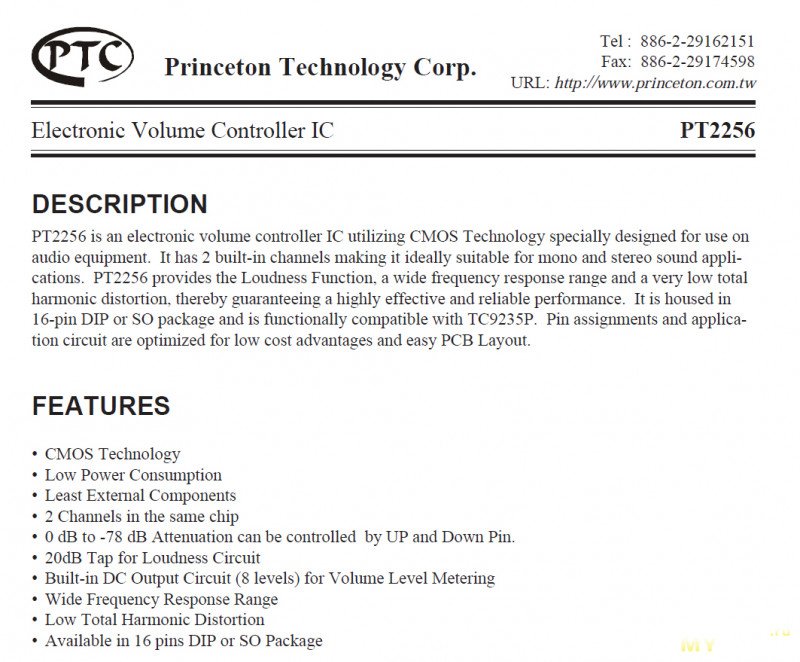

В моих архивах фигурируют следующие:

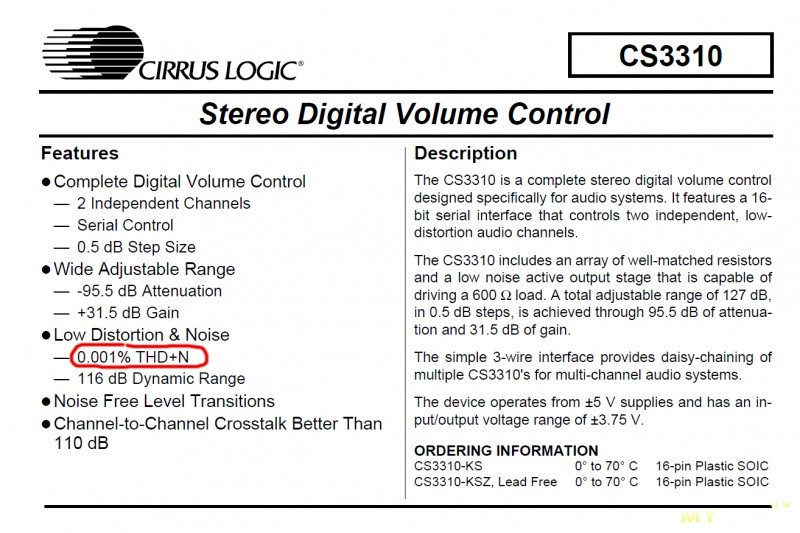

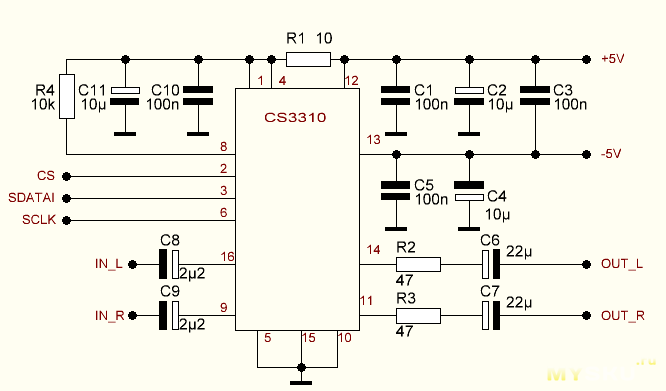

THD=0,001%

THD=0,002%

THD=0,003% (якобы с тонкомпенсацией)

THD не нормируется

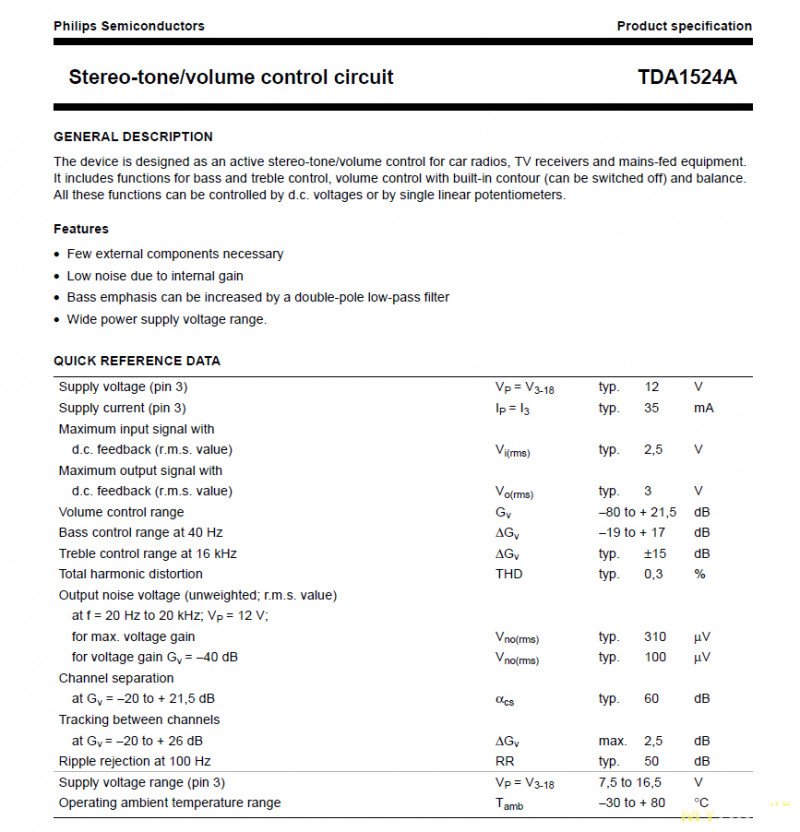

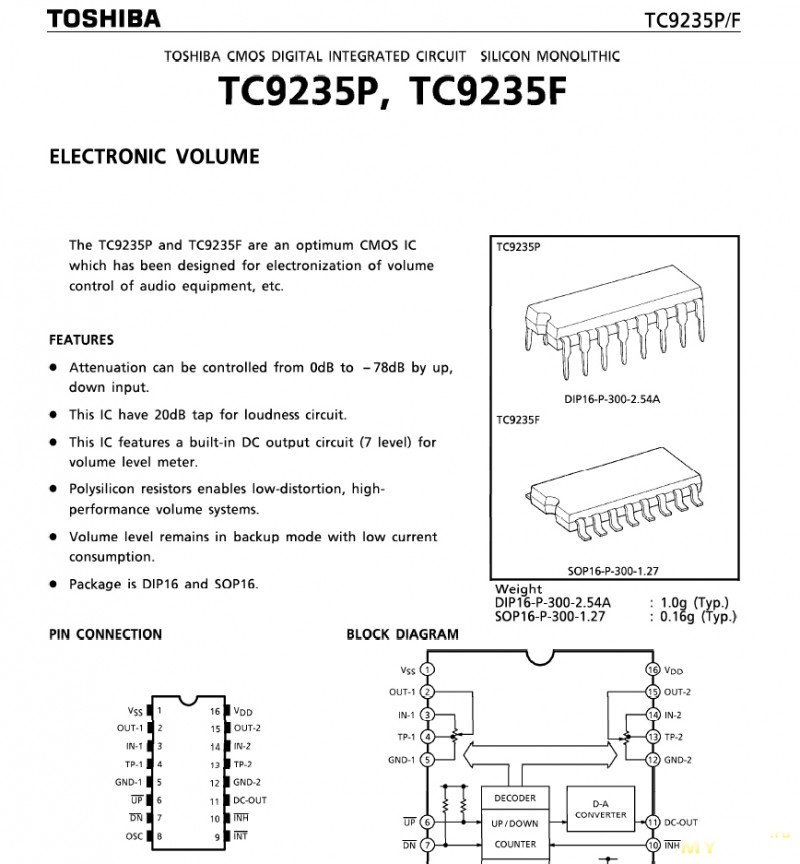

THD около 0,1%

THD не нормируется (ИМС применялась в АС SVEN BF-21 и BF-31)

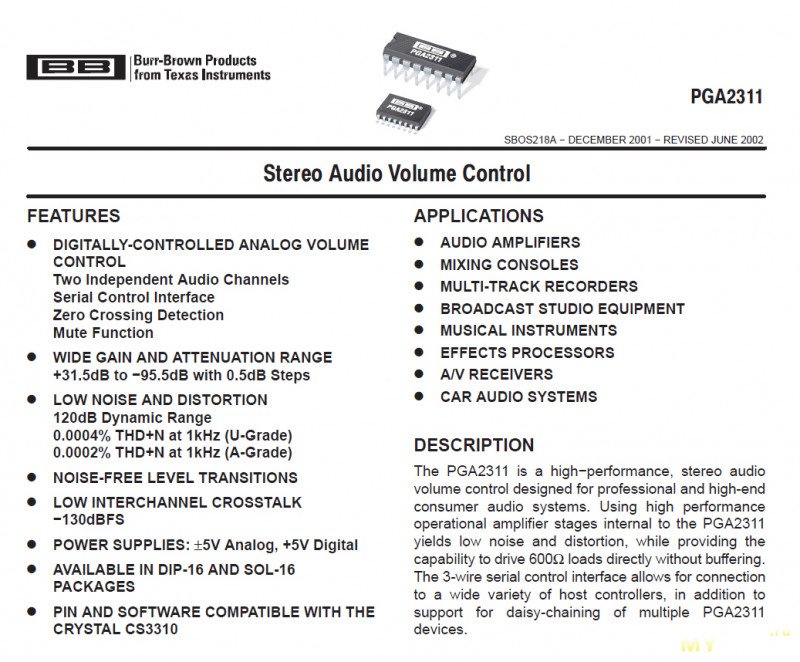

И конечно же PGA2311:
THD на порядок лучше, чем у конкурентов. Поэтому выбор был очевиден.

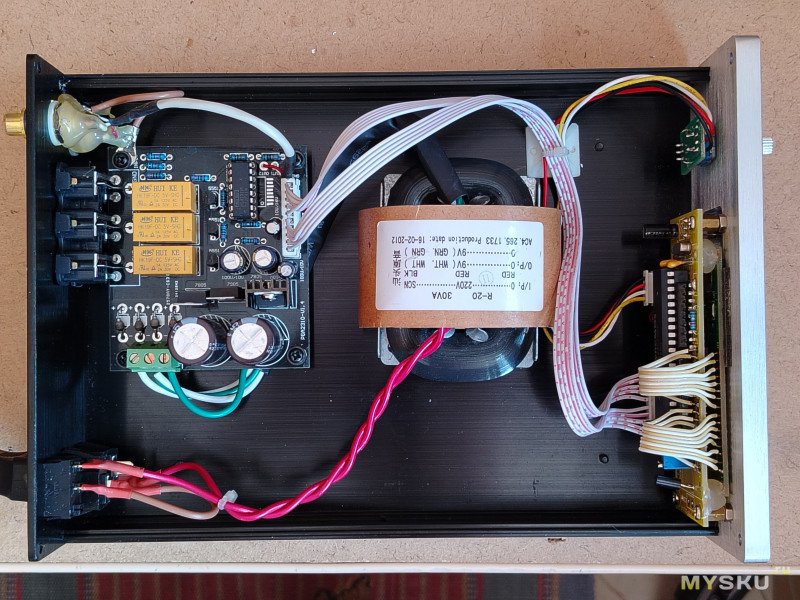

3. Внутренний мир устройства
Тут и комментировать нечего. ))

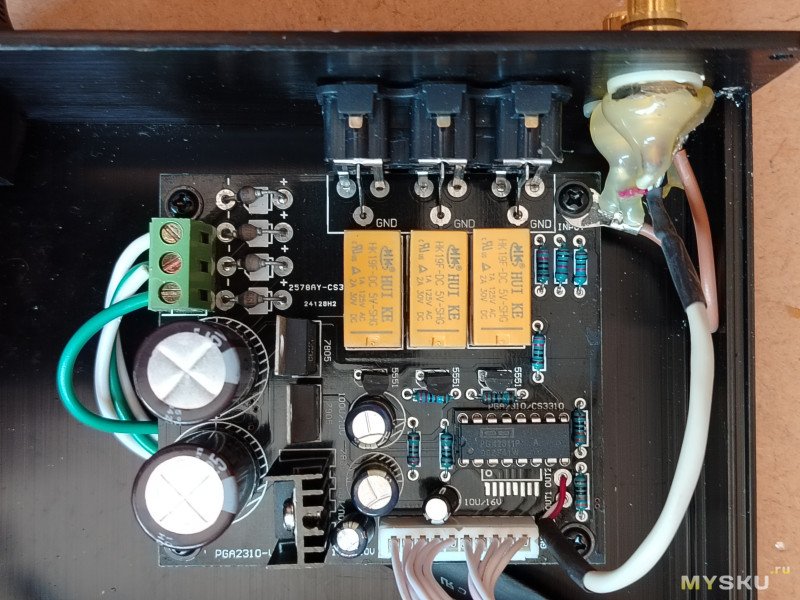

Плата с коммутатором входов на реле и регулятором на pga2311:

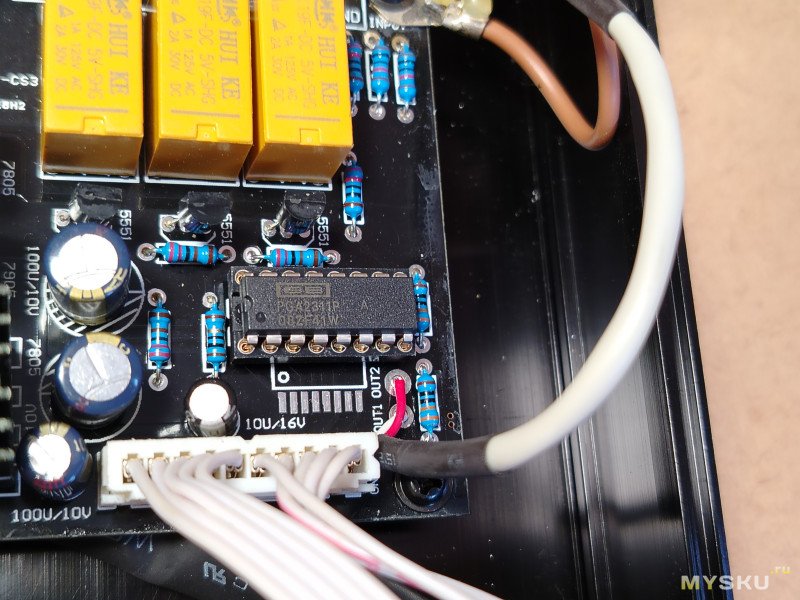

«Сердце» устройства — pga2311:

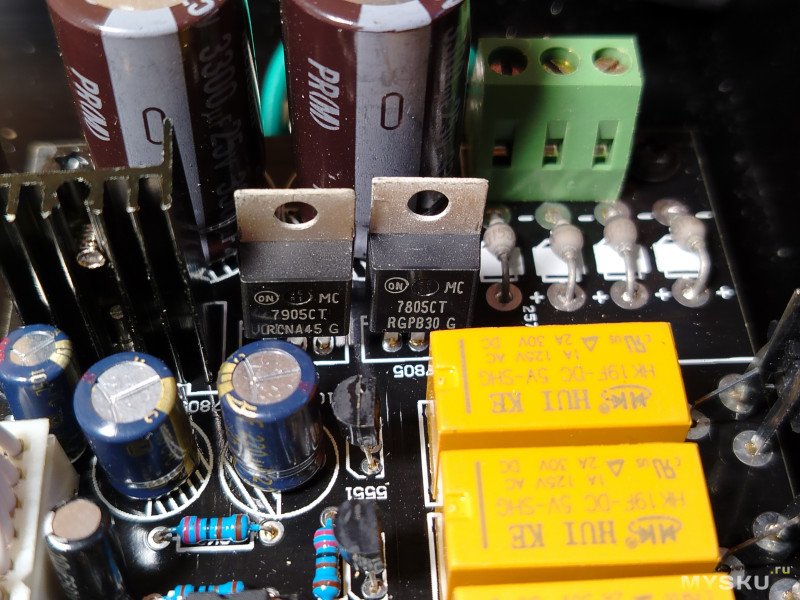

Три стабилизатора (+5В и -5В для аналоговой части схемы и +5В для цифровой чести схемы):

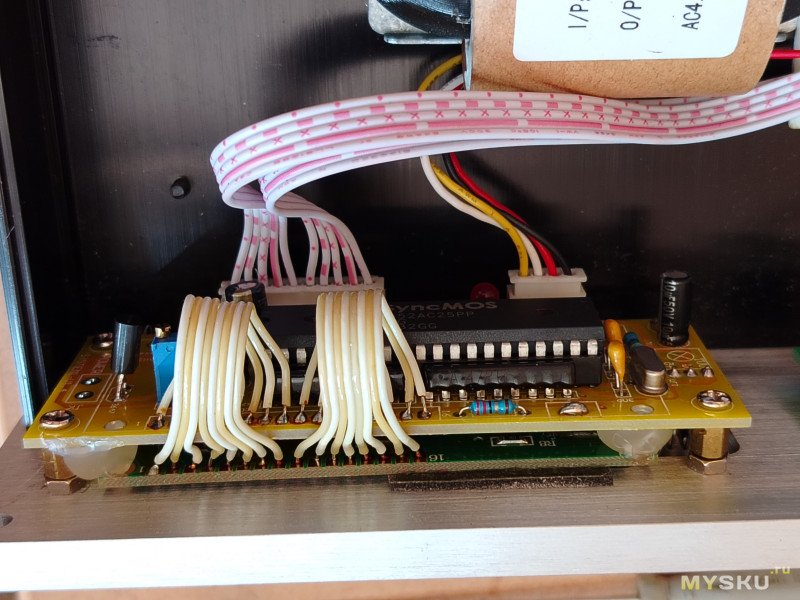

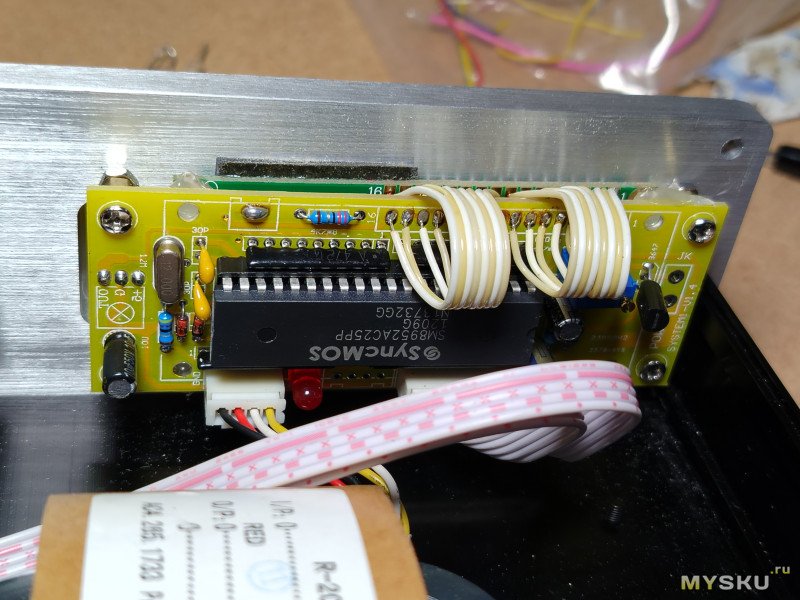

Схема управления (процессор, индикация, энкодер, приёмник пульта ДУ):

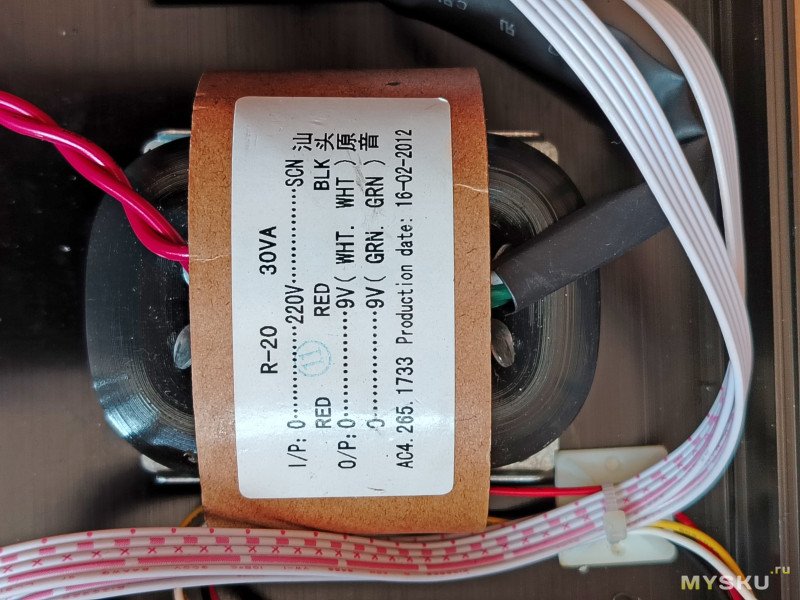

Сетевой трансформатор:
Вот из-за него пришлось разобрать устройство, потому что при сетевом напряжении 230В появился акустический гул, слышимый в тихой комнате.

С подобной проблемой мне уже довелось столкнуться при сборке усилителя JLH1969.

Суть проблемы: дозарядка ёмкостей после выпрямителя (броски тока).

Поскольку выпрямленное напряжение с запасом (+-14В), я пошёл по такому же пути с использованием резисторов.
Идея простая, как мычание коровы: один резистор добавляется последовательно с первичной обмоткой трансформатора, и пара резисторов — последовательно с крайними выводами вторичной обмотки.

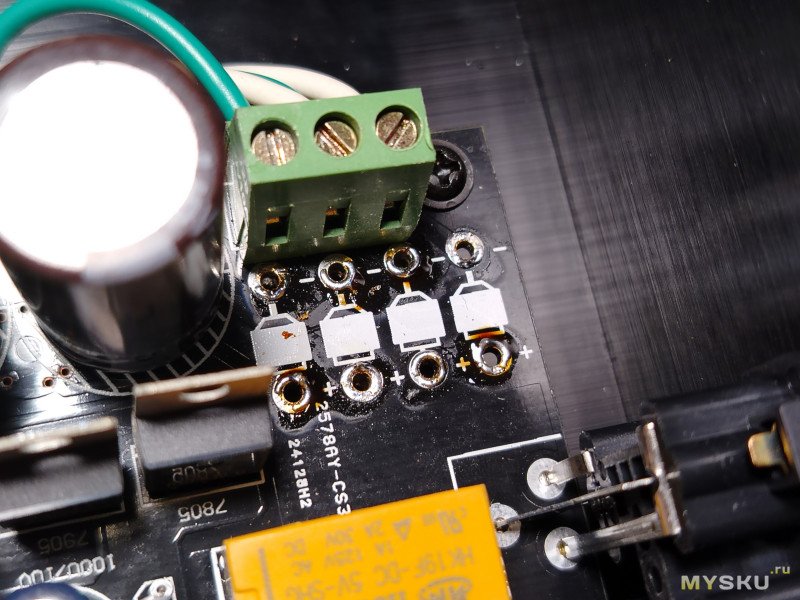

Для начала демонтировал диоды выпрямителя, не снимая плату:
На их место запаял диоды Шоттки 1N5822 (можно бы и 1N5819, но их не оказалось под рукой).

Никакими расчётами решил не париться не занимался, резисторы подобрал экспериментально.

Вот что получилось:

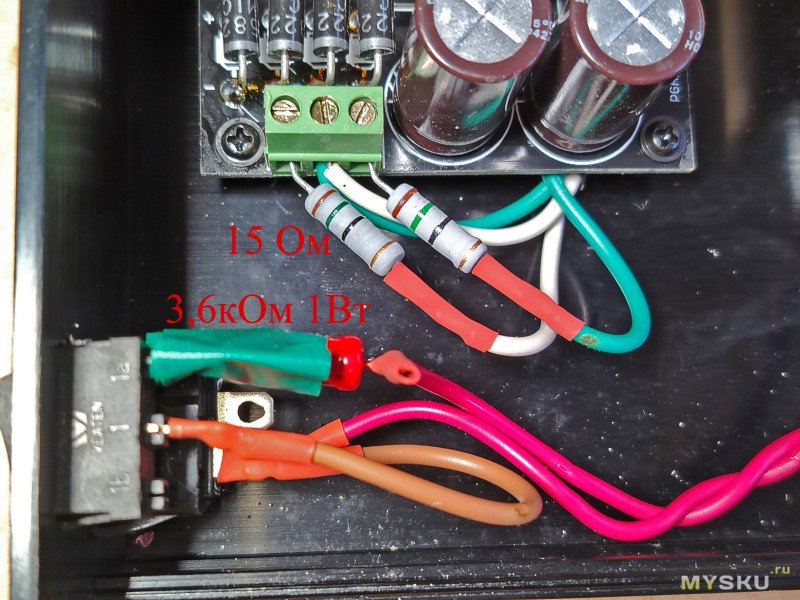

3,6 кОм по первичке и два по 15 Ом по вторичке

Результат: около 200В на первичке трансформатора; +-8,5В после выпрямления, чего достаточно для нормальной работы стабилизаторов 5В (для них минимум 7,5В по входу) и почти полное отсутствие акустического шума трансформатора (гул очень тихий; слышно, если прислонить ухо к корпусу устройства).

4. Замеры и прослушивание

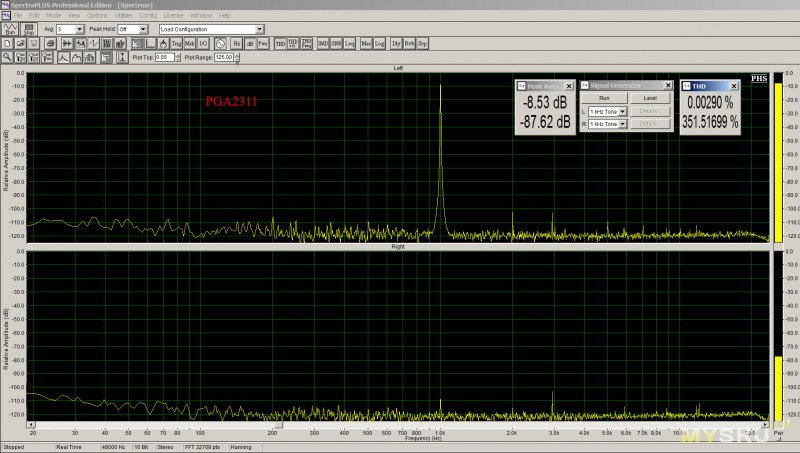

Схема включения: выход ПК — регулятор — вход ПК
Сигнал с выхода регулятора подавался через моно-кабель на левый канал ПК Ion.

По сути THD — это выход-вход звуковой карты ПК Ion (0,003%).
Т.е. регулятор даёт искажения, которые мне попросту нечем измерить. )))
Поэтому никаких других замеров (IMD и проч.) не стал делать.

Для оценки звучание регулятор был включен в сетап:
плеер Asus — (оптика) — SMSL SU-1 — PGA2311 — усилитель CHUBAN M8 — Mordaunt Short 904

Естественно, сначала сетап был внимательно прослушан без регулятора, а затем с регулятором.

Да, я могу рекомендовать регулятор на PGA2311 как очень высококачественное устройство, которое ничего не добавляет «от себя».

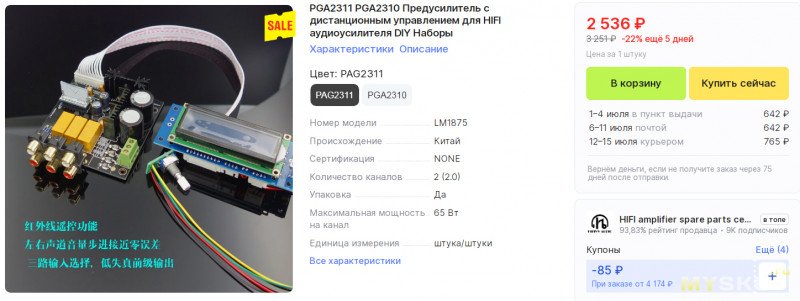

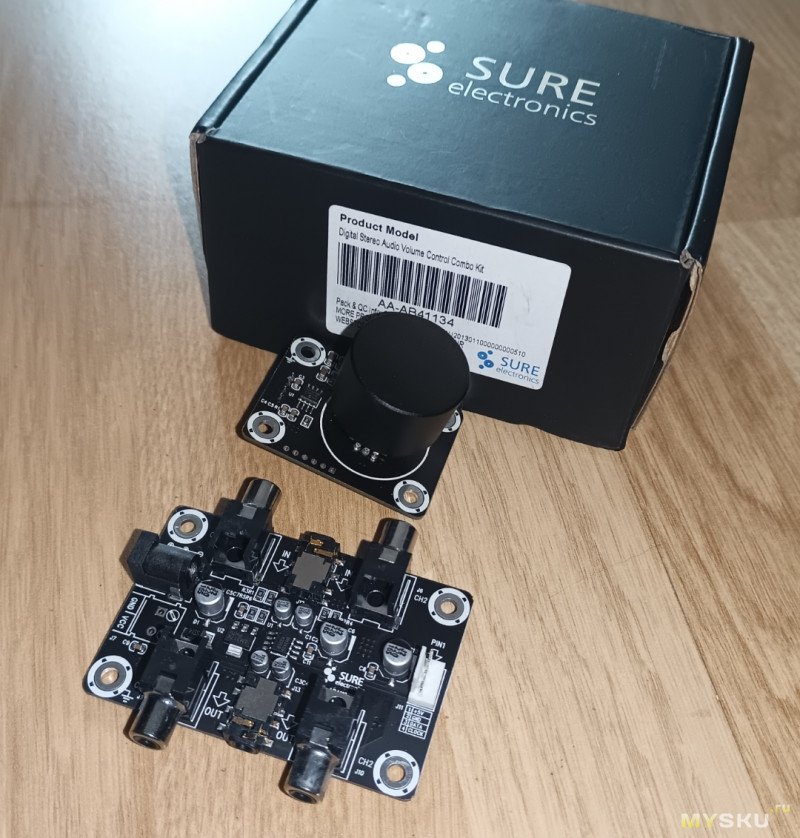

Для желающих повторить устройство, есть наборы для самостоятельной сборки на Aliexpress:

Всем хорошего звука!
