Делаю лампу для растений на светодиодах CRI 98+ от Sunlike

Данные светодиоды брал за 1800 руб. за 5 метров несколько месяцев назад и использовал для изготовления самодельных ламп для растений в комнате, сейчас они подешевели на 500 руб. на момент написания статьи.

---

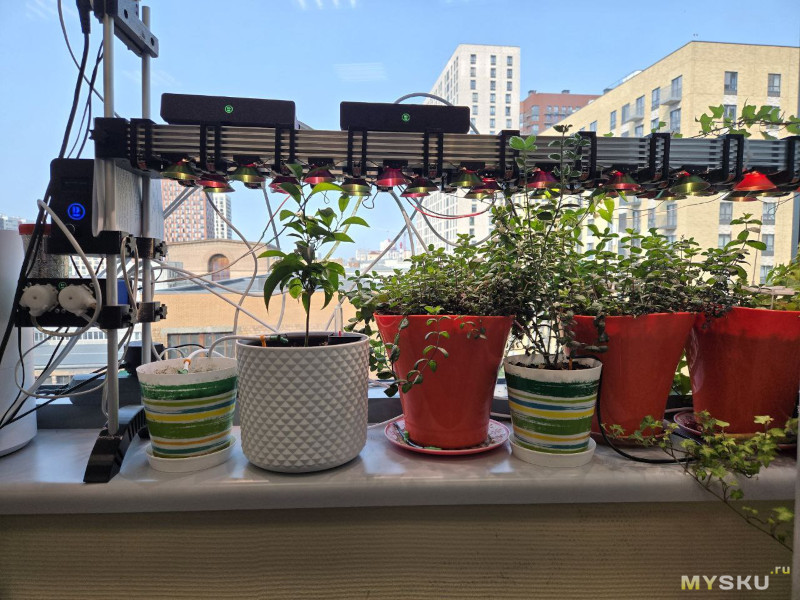

Ранее брал одиночные светодиоды по 3W и путем долгих манипуляций собирал лампу из Н-профиля, получалось монструозное нечто с кучей печатных 3Д-Деталей и соединений с помощью WAGO-клемм для оперативной замены светодиодов (за год так и не сгорел ни один), под каждый светодиод вырезал термопрокладки, итог представлен на фото:
Для интересующихся светодиоды с высоким CRI использовал такие: https://aliexpress.ru/item/33010472788.html
Драйвер такой:
https://aliexpress.ru/item/32692411241.html

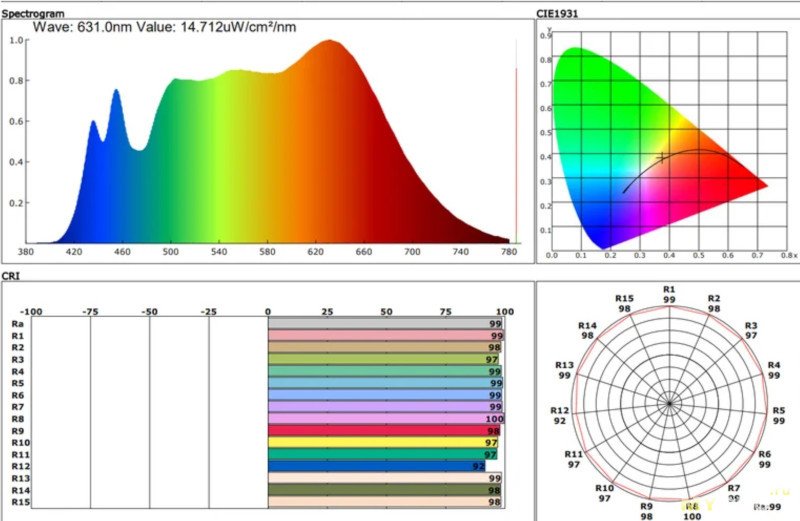

Больше так заморачиваться не захотелось и решил пойти другим путем, а именно светодиодную ленту, но хотел также чтобы была высокая цветопередача для радования глаз, ведь использовать буду в комнате. Нашел на Али такую ленту на светодиодах Sunlike, взял с температурой 4000К и напряжением 24В. Производитель заявляет о таких характеристиках спектра, что кстати подтверждают покупатели в комментариях:

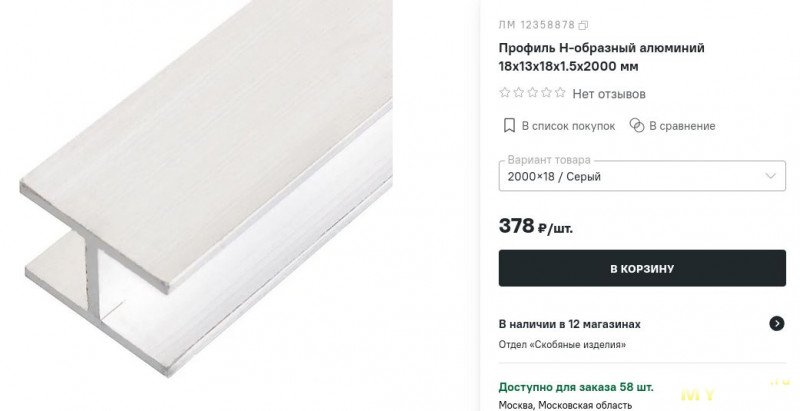

H-профиль взял в Лемана Про (бывший Леруа Мерлен), цена была 97 руб за метр, сейчас цена взлетела:

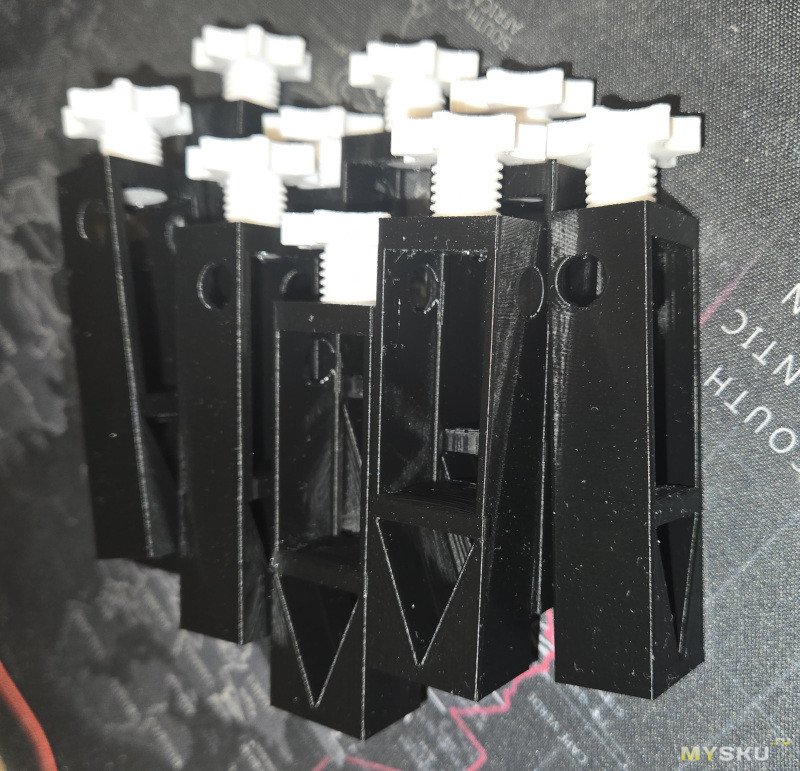

Решил на каждую лампу использовать три куска профиля по одному метру и прижимать их между собой. Напечатал на 3Д-Принтере такие зажимы с прижимным барашком:

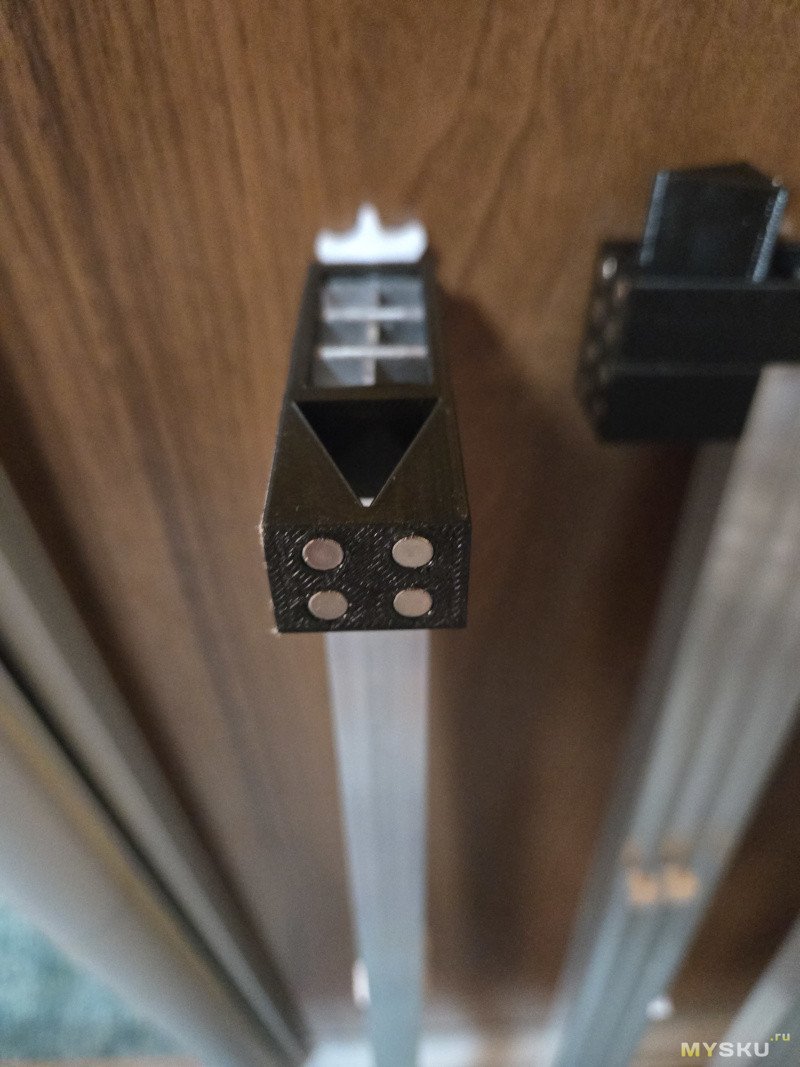

В них предусмотрел магниты, т.к. крепить их буду к потолку в железных стеллажах:

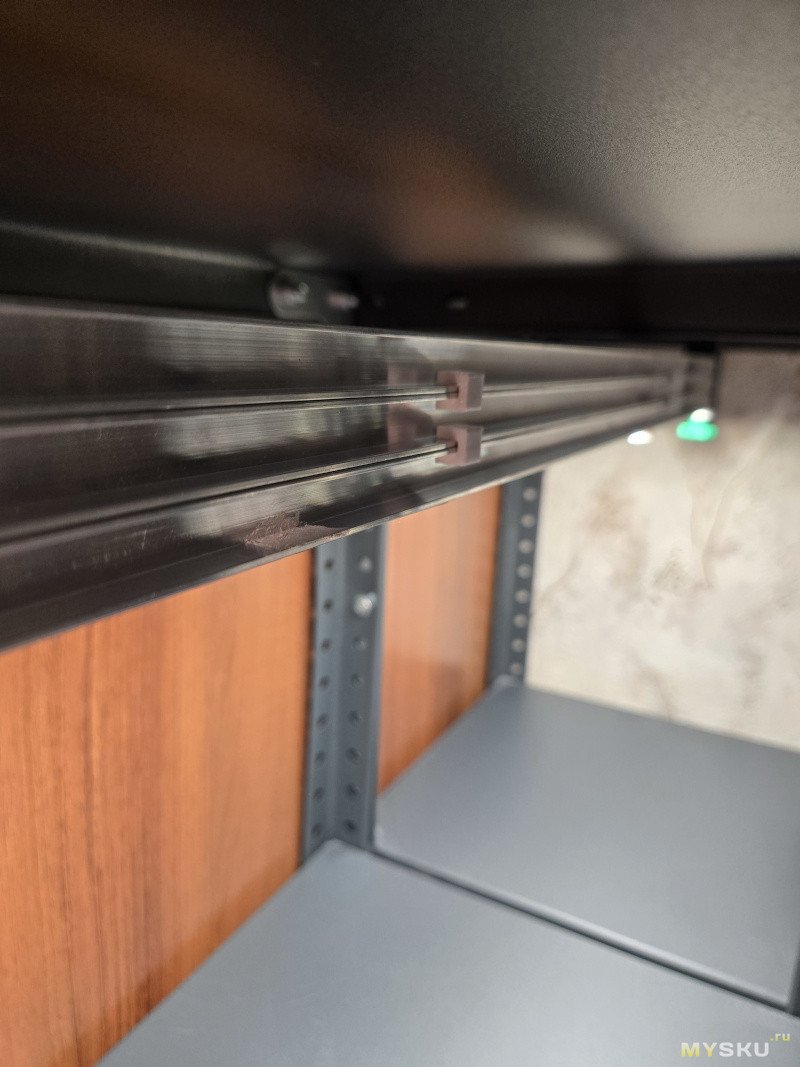

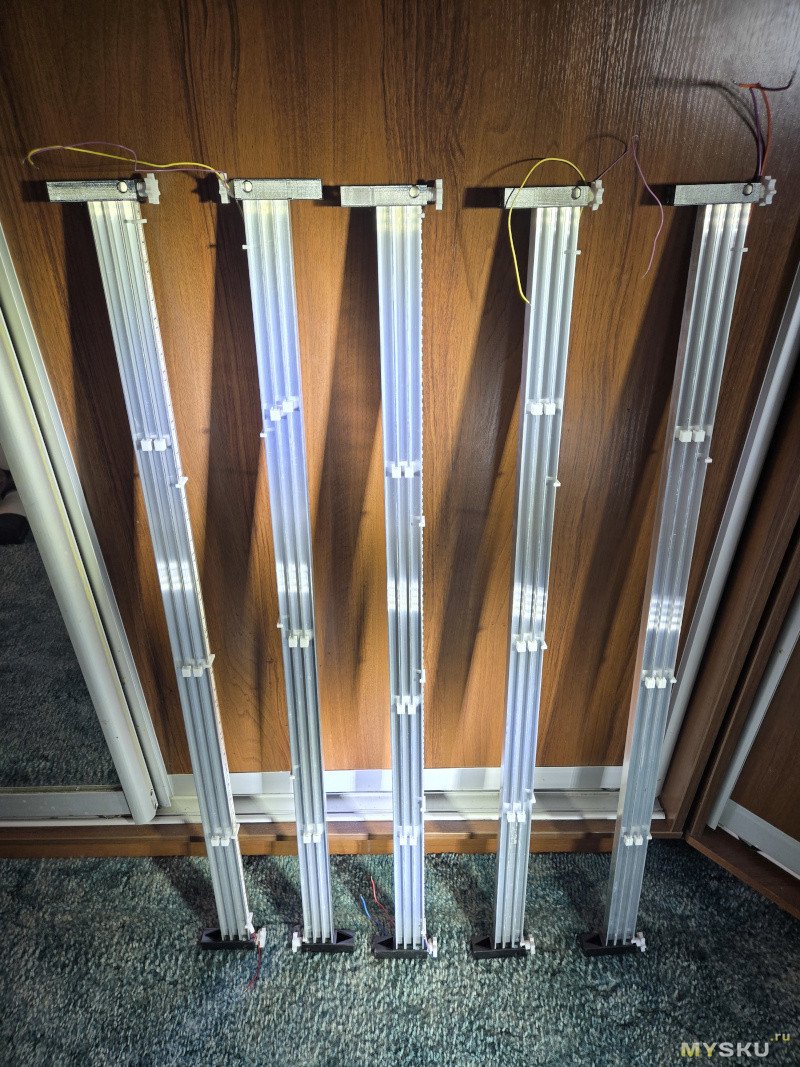

И собрал все в единую конструкцию:
Видны белые перемычки вдоль профиля – это распечатанные прижимы для уменьшения зазора между профилем для лучше теплопередачи между ними, и оно помогает, думал даже промазывать термопастой, но с перемычками надобность отпала в этом.

Далее просто наклеил светодиодную ленту на профиль предварительно обезжирив ее спиртом, лента уже имеет свою клейкую основу и прижал ее напечатанными скобами для предотвращения возможного отклеивания.

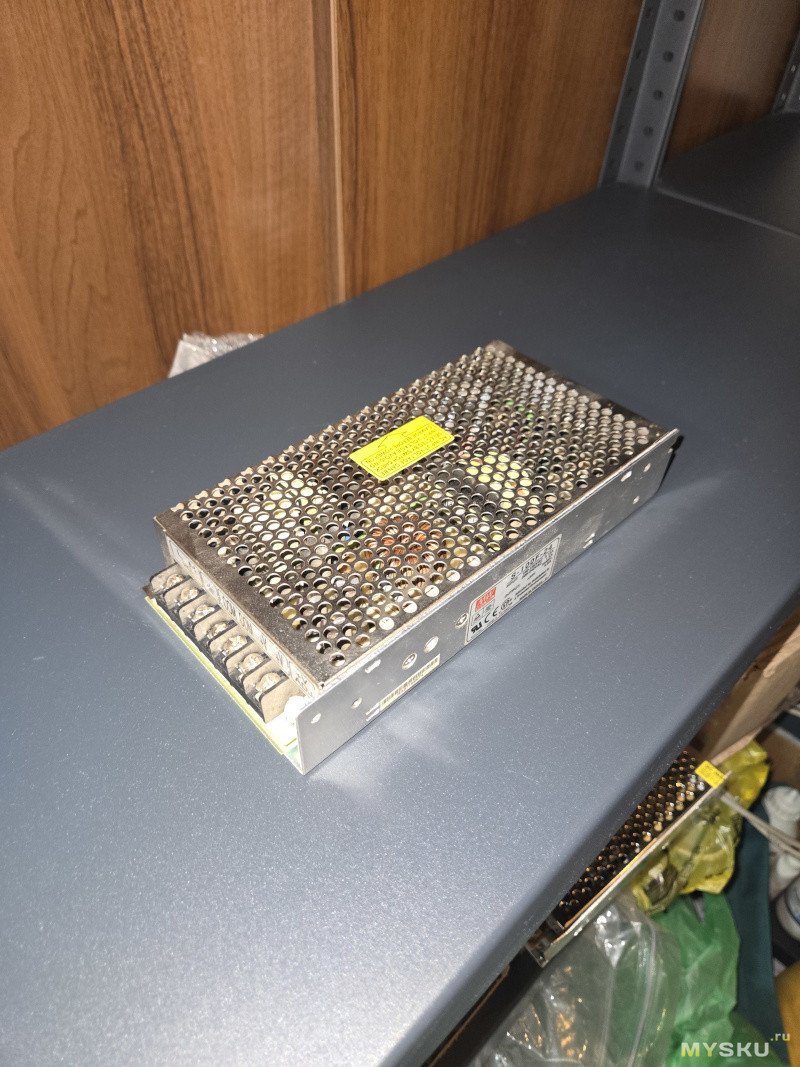

Для питания светодиодов на авито взял Б\У блок питания, благо их там много и по доступным ценам, 24В 4.2А обошелся в 300 рублей + доставка, но я брал несколько и доставка размазалась и в итоге получилось по 325 рублей за штуку:

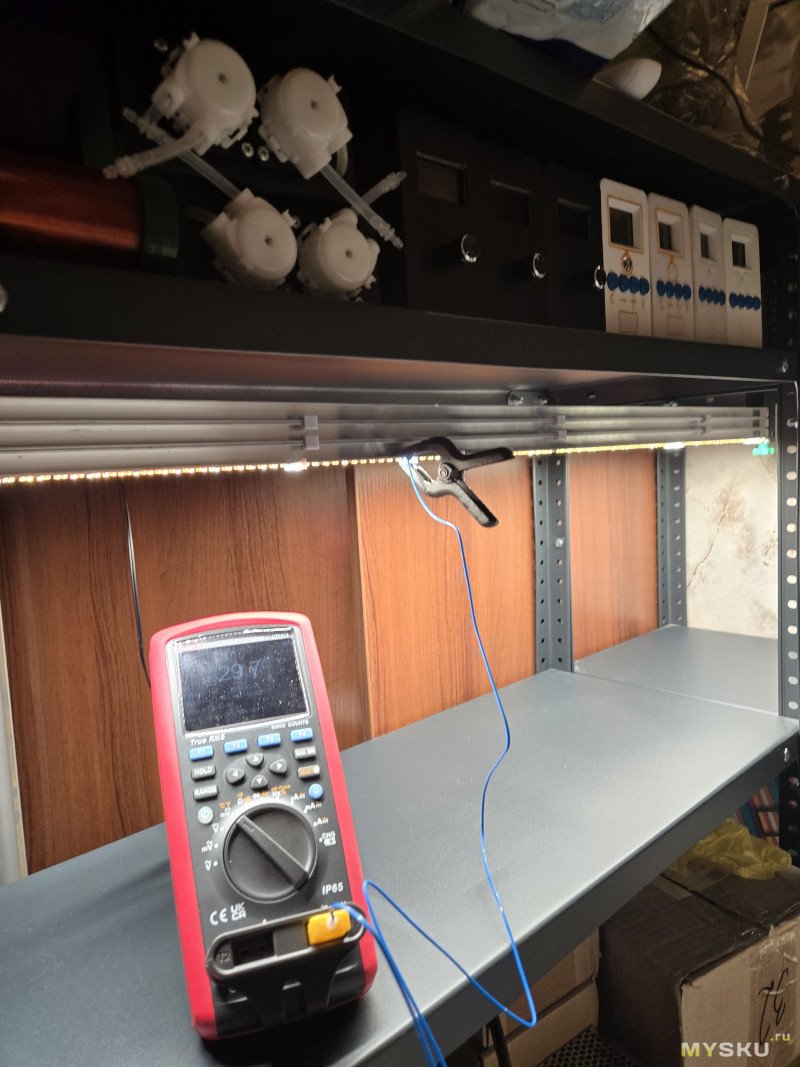

Проведем теперь тест на нагрев всего этого дела. Для эксперимента собрал два типа ламп. На одной наклеил одну полосу светодиодной ленты, а на другой две полосы. Начинаю замер температуры:

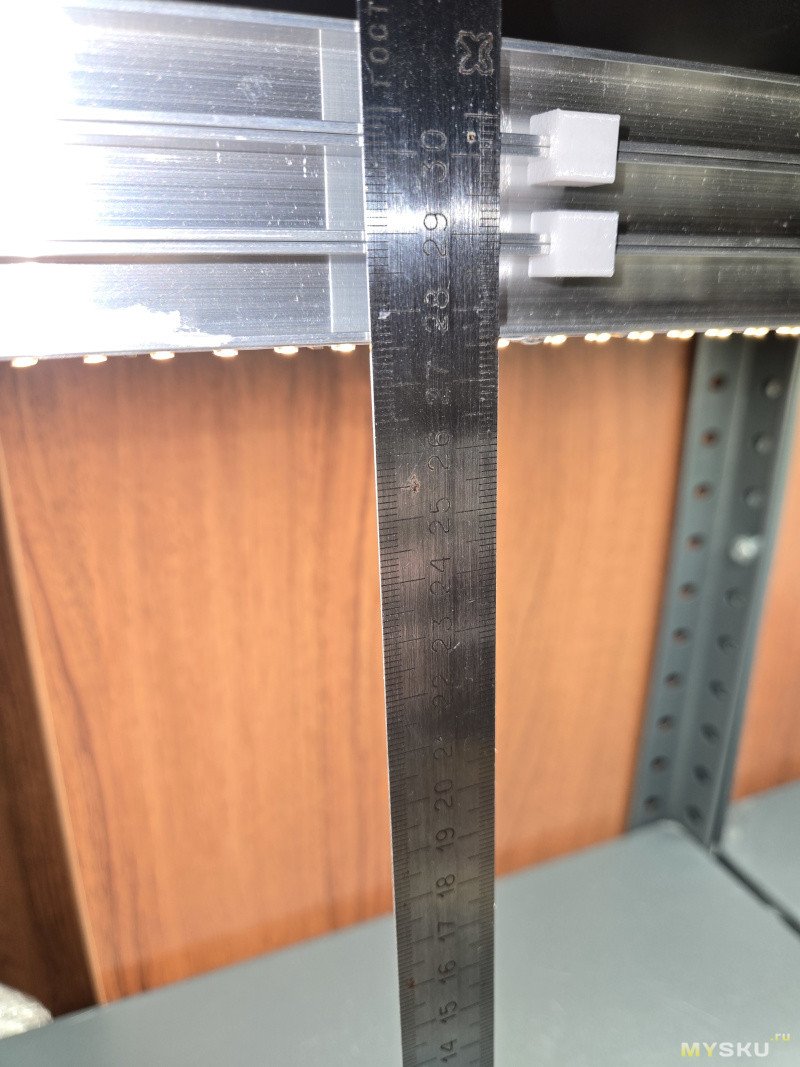

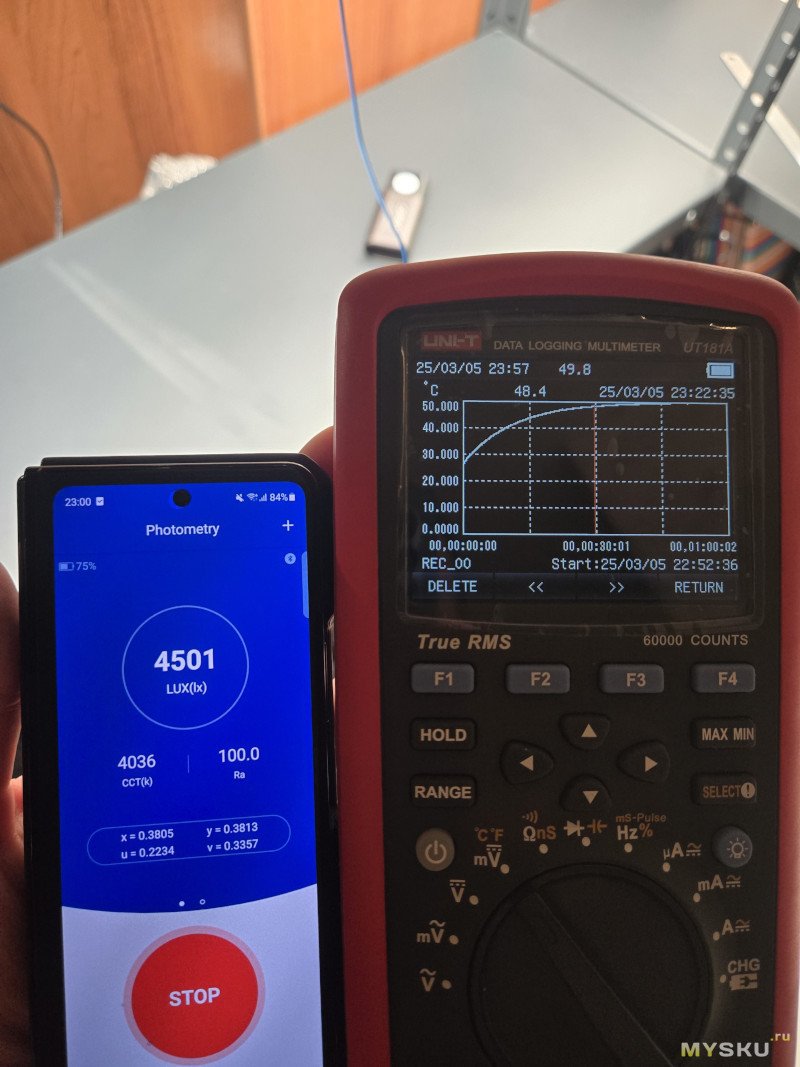

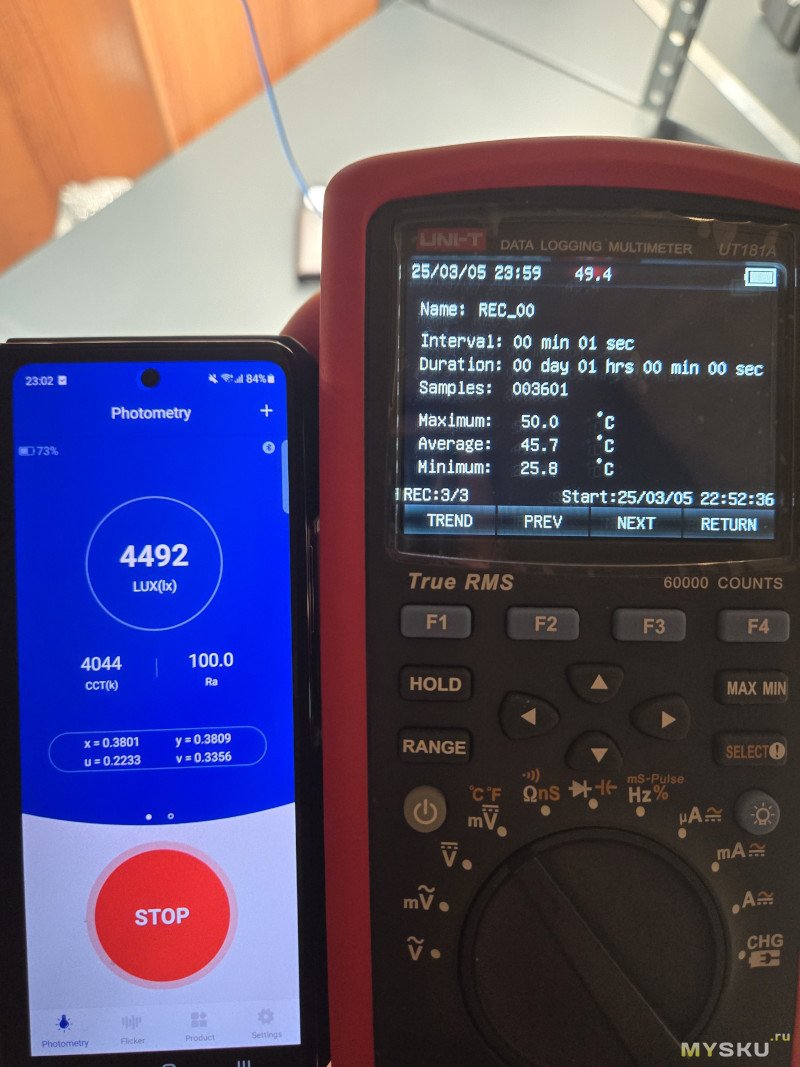

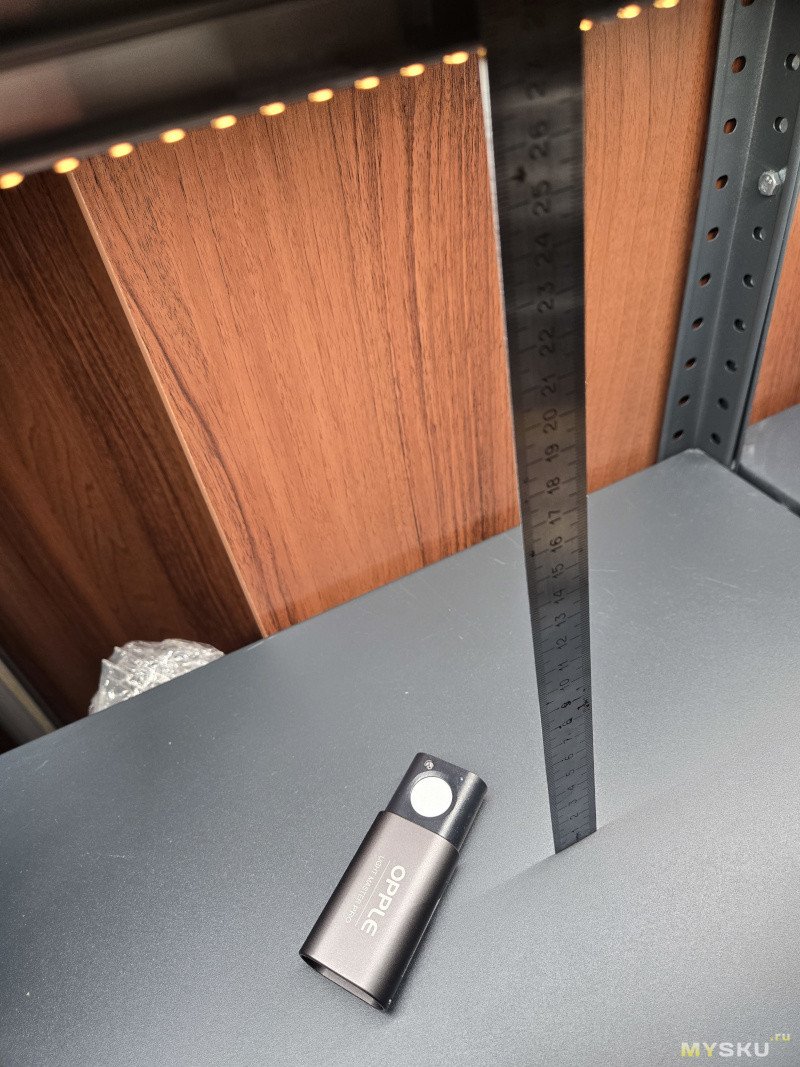

Температура нагрева лампы с двумя лентами после выдержки один час составила ровно 50,0 градусов, при комнатной 26 градусов, напряжение подавалось 24В и потребление составило ровно 1А и заодно замерил яркость люксометром Opple Light Master Pro, высота от лампы до полки около 27 см.:
Что удивительно люксометр показывает Ra все 100.0, т.е. как у солнца.

Выдержка из интернета: Ra (Color Rendering Index, CRI) – это показатель, характеризующий способность источника света верно передавать цвета освещаемых объектов. Он измеряется в диапазоне от 0 до 100, где 100 Ra соответствует идеальной цветопередаче, как у солнечного света.

CCT равное 4000К соответствует указанной продавцом. Освещенность 4500 Люкс, грубо говоря для клубники рекомендуют около 10 000 Люкс чтобы на лист падало, с учетом что листья будут выше полки, двух таких ламп будет достаточно.

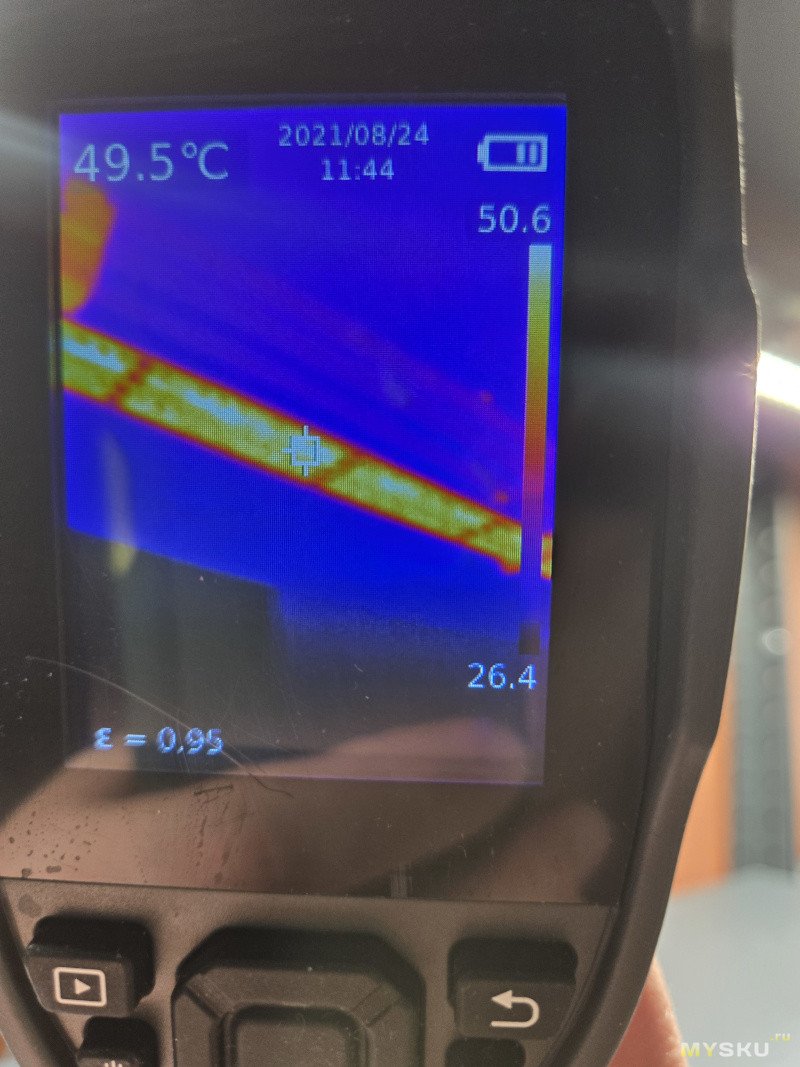

Замерил также нагрев тепловизором, навел на светодиоды, получилось 50,6 градусов:

Для замера температуры алюминиевого профиля тепловизором помазал самый нижний участок профиля белой замазкой, иначе тепловизор не видит излучения:

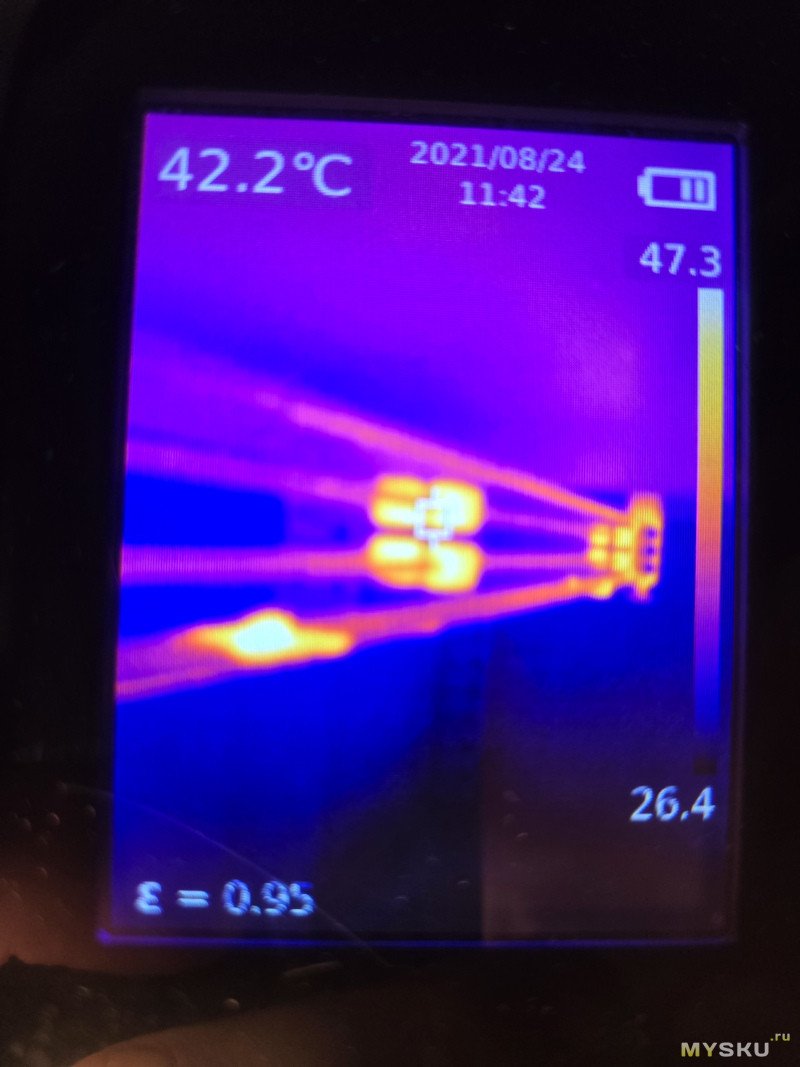

Получилась такая картина, как видно белые пластиковые перемычки тоже прекрасно передают картину нагрева:

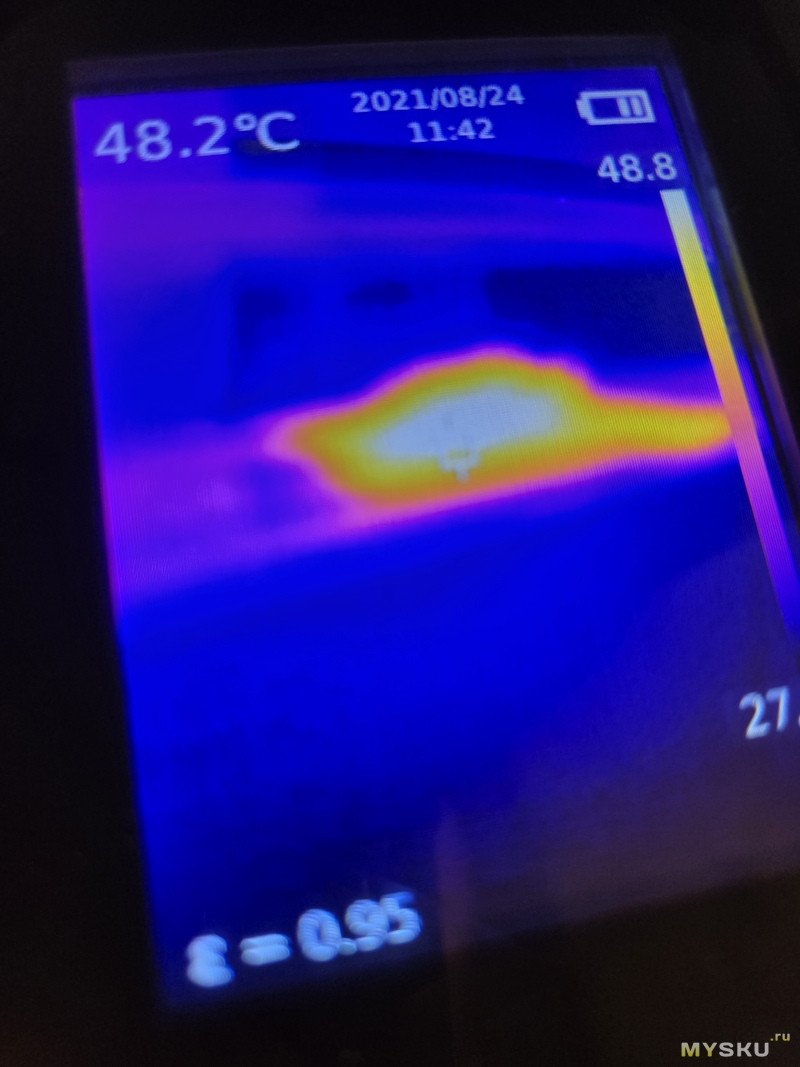

Поднес поближе к белой замазке:
Как видно все довольно прилично и не похоже, что они перегреваются, профиль как теплоотвод работает отлично.

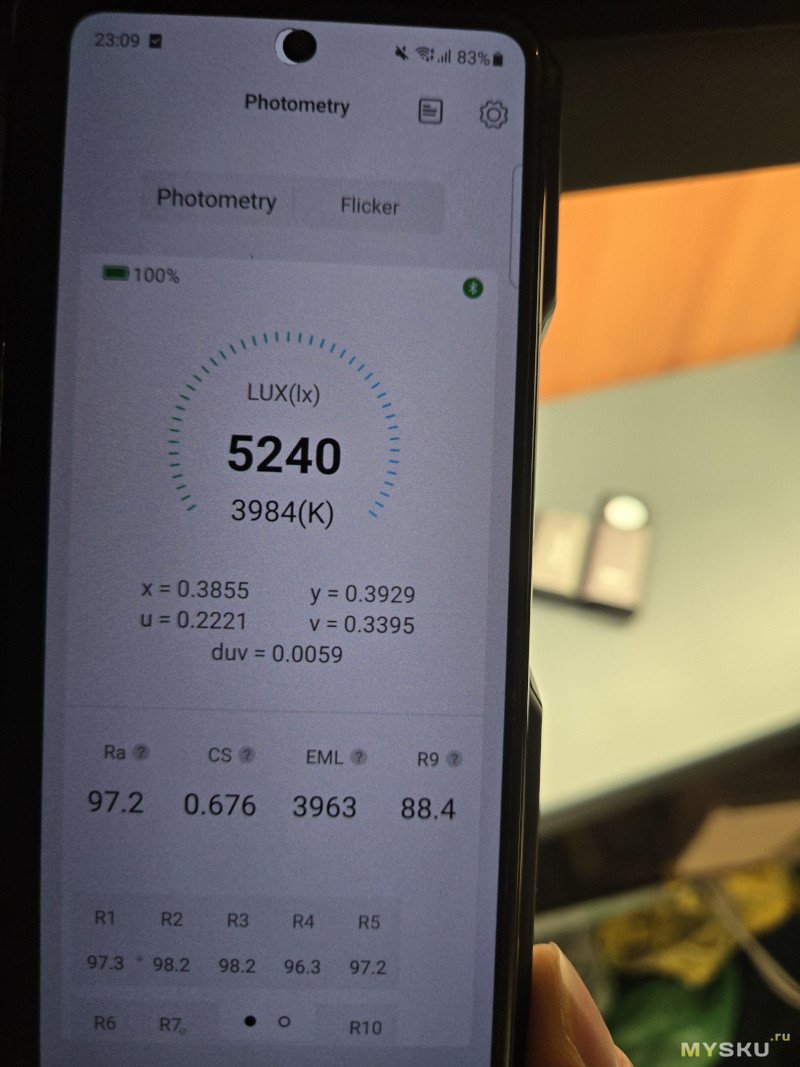

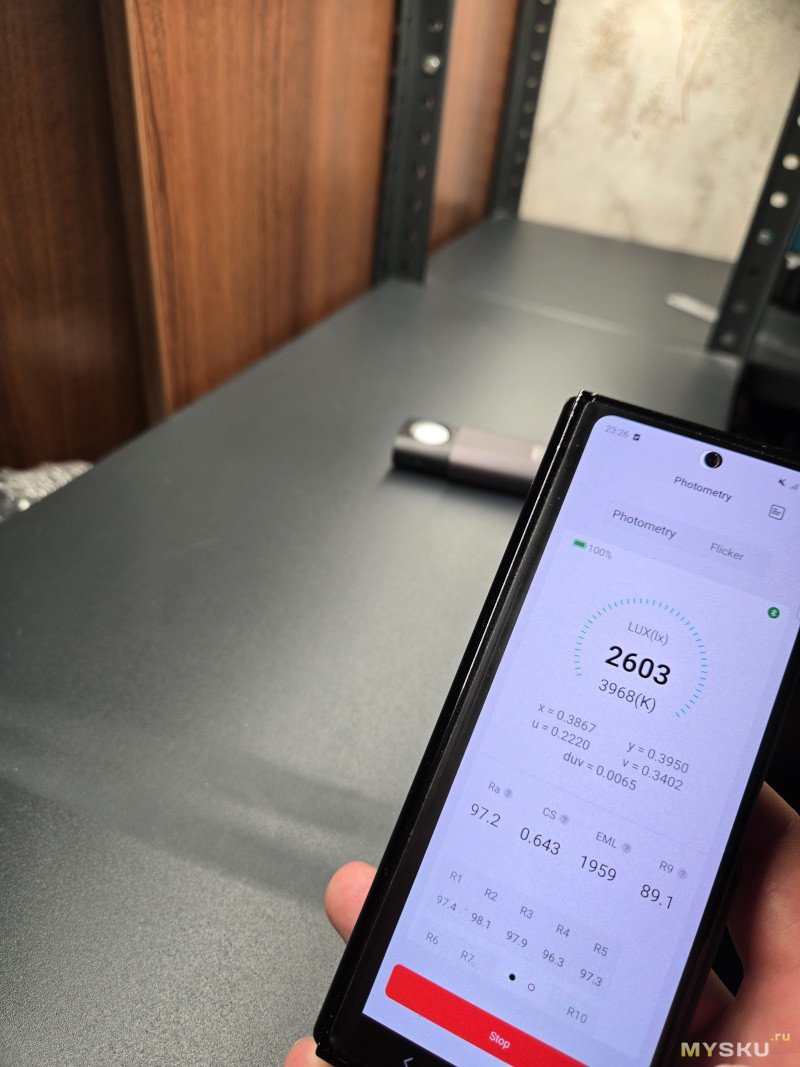

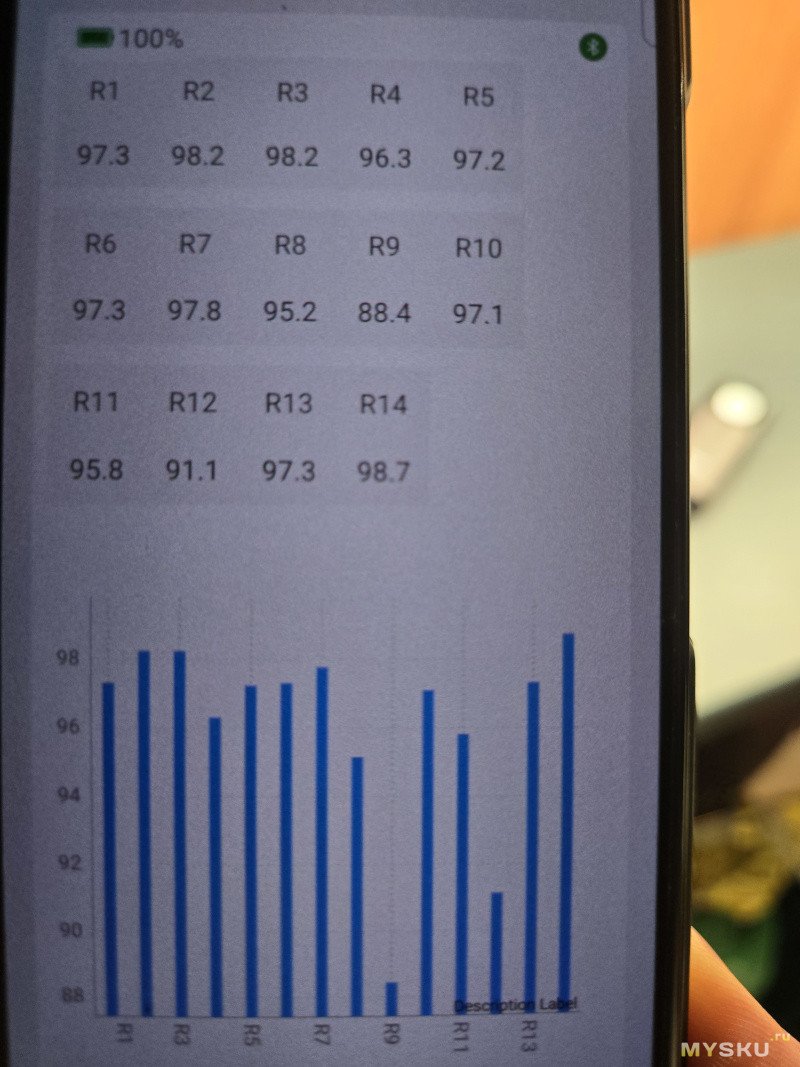

Есть у меня еще люксометр Opple Light Master 4, вот его показания:

Как видно Ra у него более приземленные 97.2, чему я верю больше.

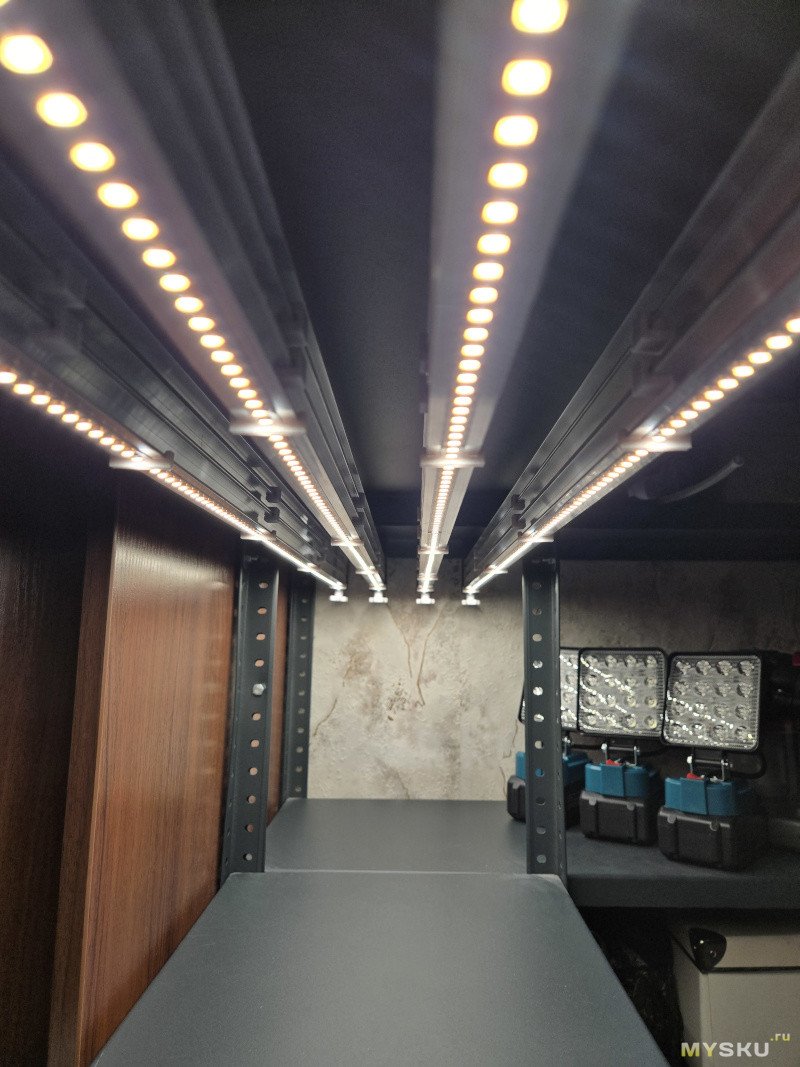

Также решил посмотреть, как будет себя чувствовать одинарная лента на такой же конфигурации профиля, но уже установил 4 лампы для равномерного свечения на будущие растения на полке. В таком исполнении уже соседние лампы должны немного подогревать друг друга:

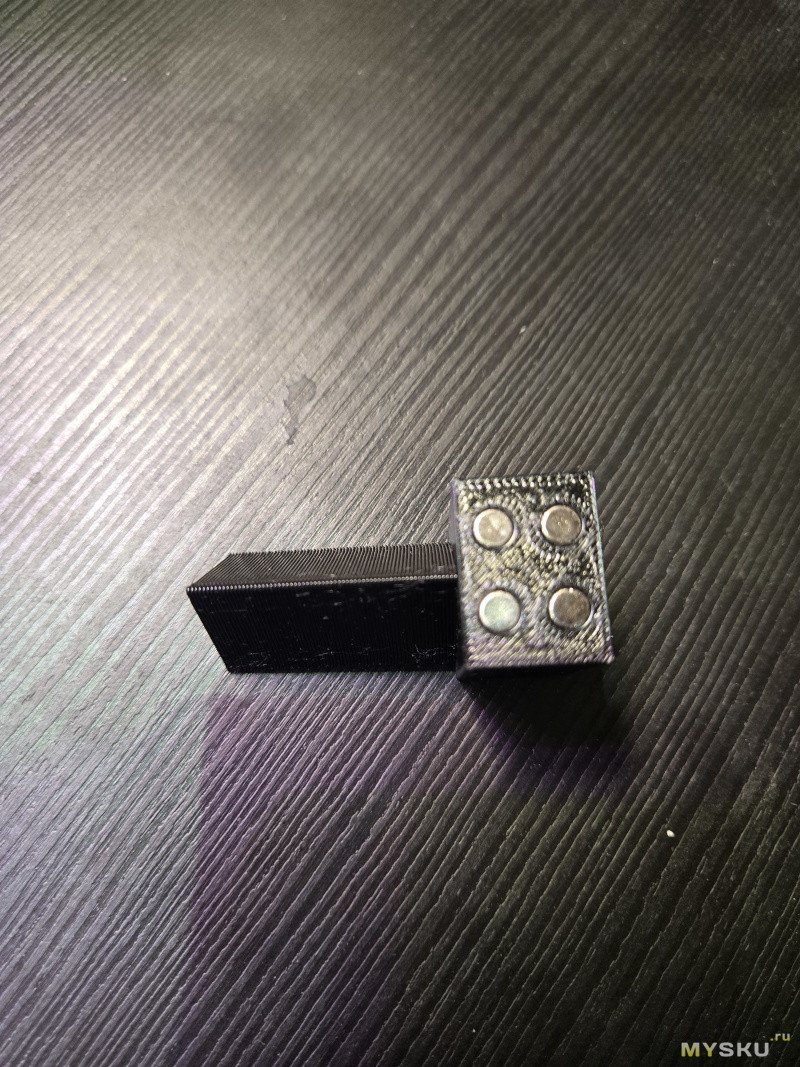

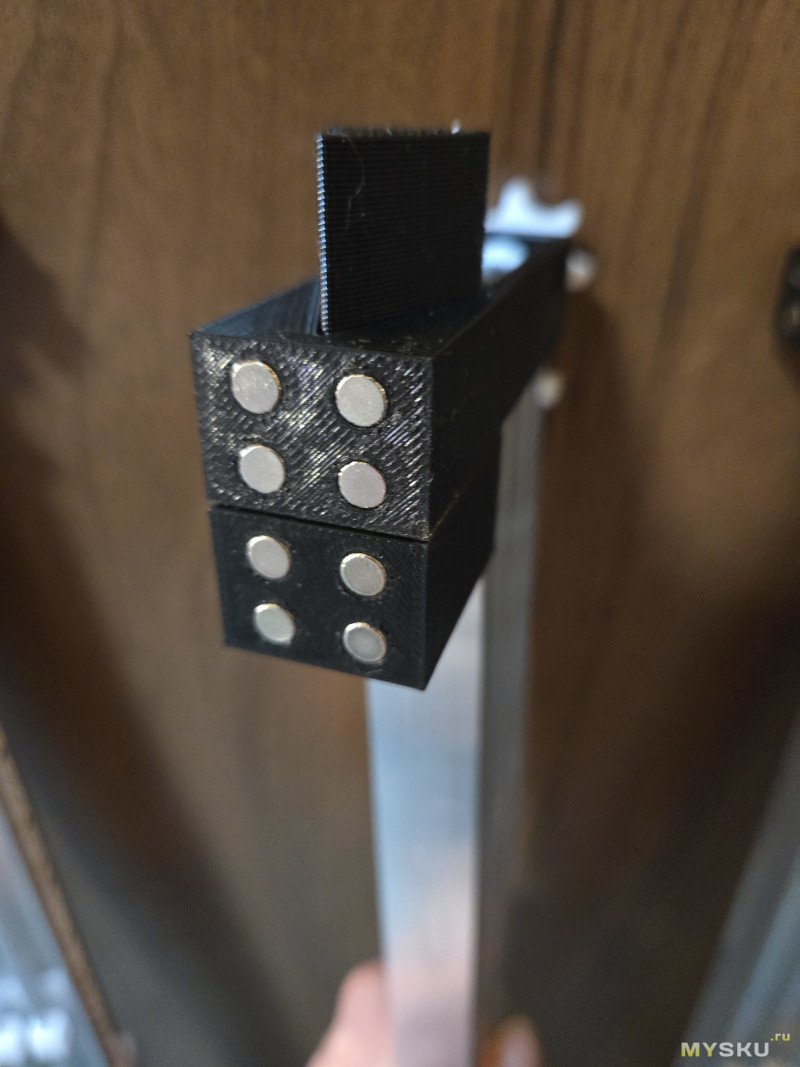

И тут у меня случилась небольшая, но ожидаемая проблемка: если при установке новой лампы слабо зацепить соседнюю, то она падает, просто силы прижатия магнитов не хватает удерживать. Но это решил печатью треугольным расширителем для наращивания дополнительных креплений с магнитами:
Одна секция имеет четыре магнита диаметром 5х3мм, с каждой стороны добавил еще по одной такой секции и проблема ушла.

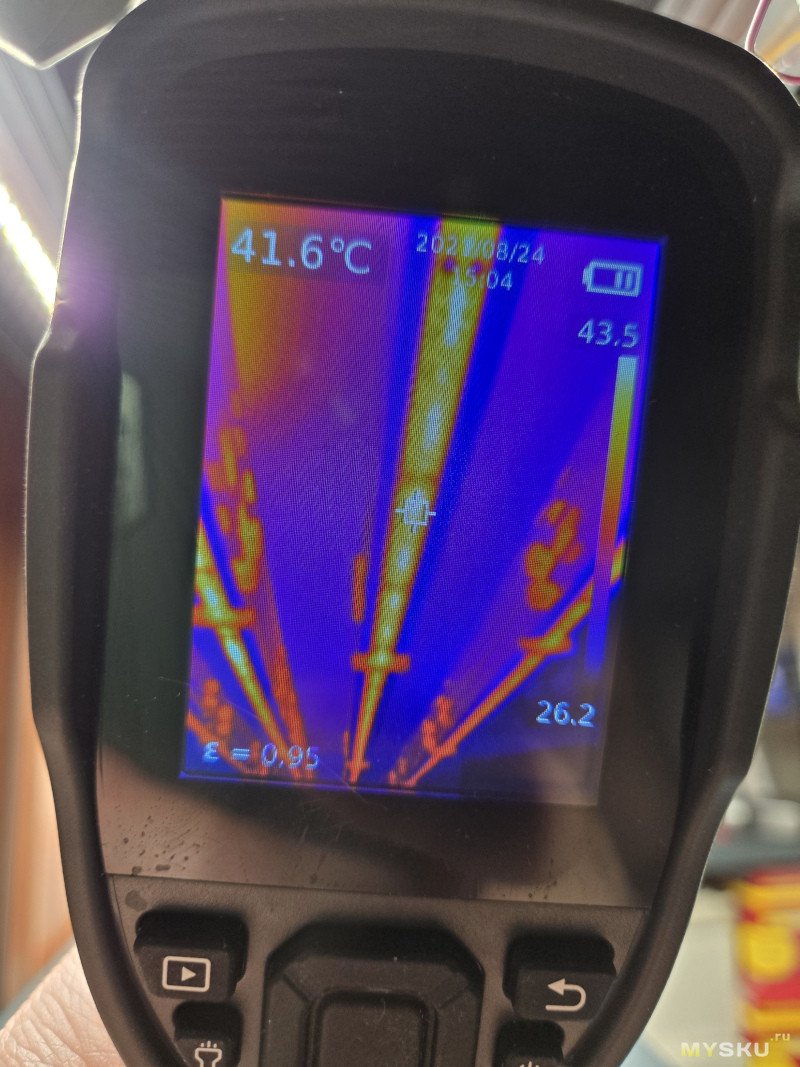

Итак температура нагрева лампы с одной лентой получилась по тепловизору 43,5 градусов после того как лампы поработали 2 часа, питание 24В и потребление 0.5А:

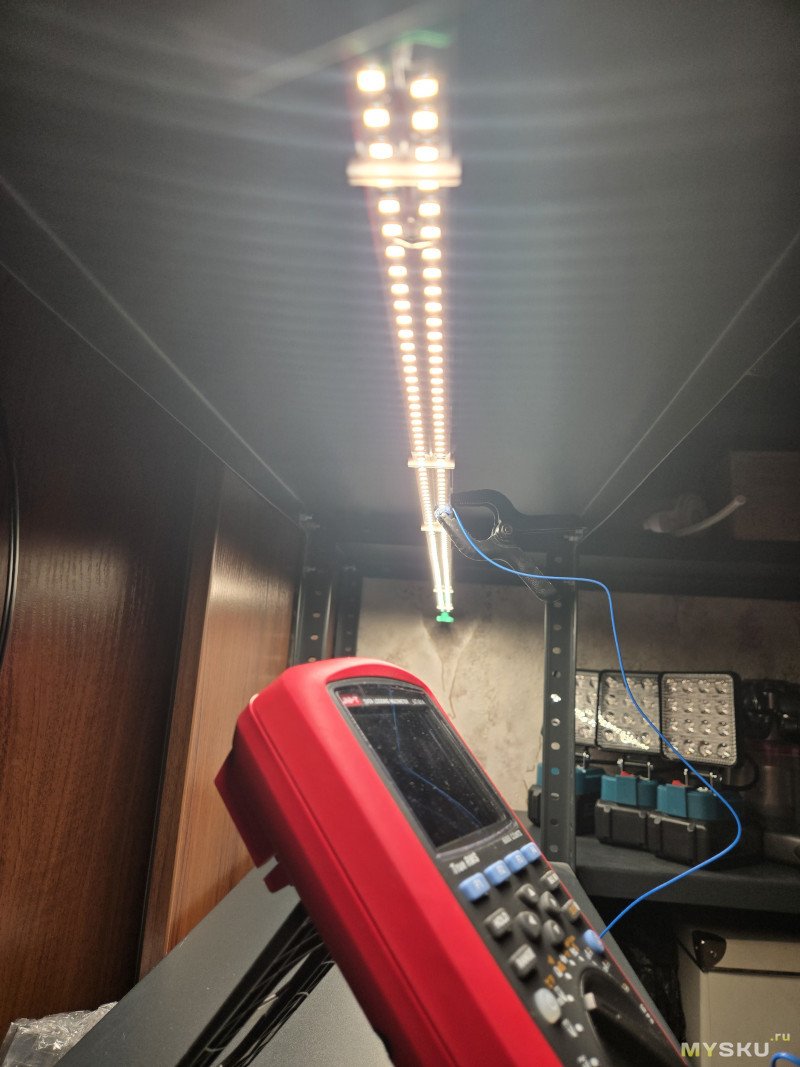

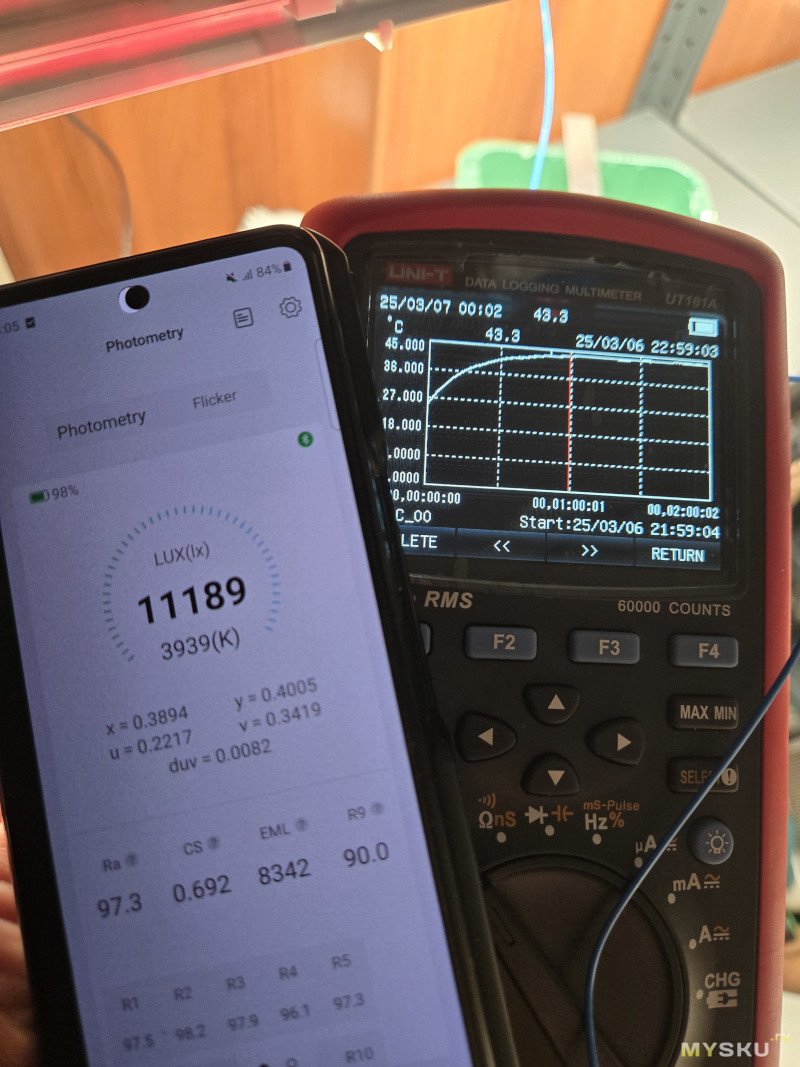

Температура по датчику не превысила 45 градусов после двухчасовой работы лампы:
Освещенность составила более 11 тысячи Люкс (четыре одно ленточных лампы напомню), но тут я уже приподнял люксометр на 10 сантиметров, как бы имитируя нахождения там листьев.

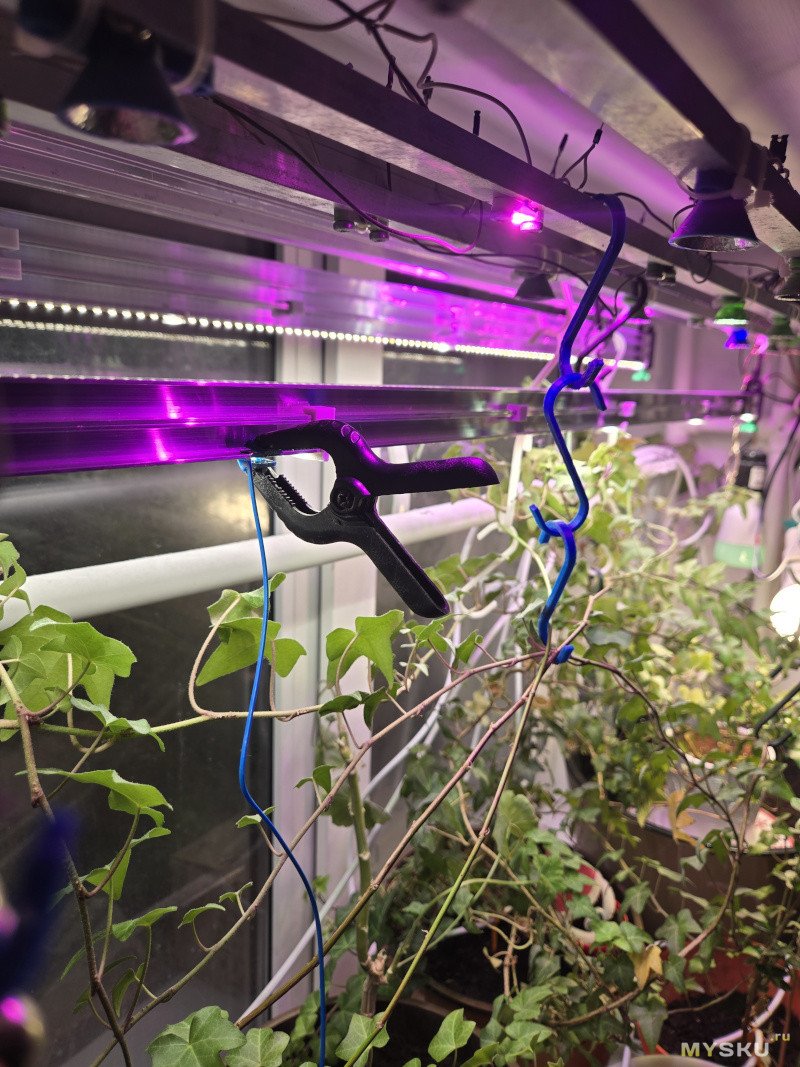

Все само собой замечательно по температуре раз с двумя лентами было неплохо. Выбрал сборку таких одно ленточных ламп для дальнейшего своего использования, т.к. температура профиля не равна температуре кристаллов светодиода, а хочу, чтобы они жили долго и счастливо и не перегревались, ну и находиться лампы могут в месте с плохой конвекцией. Также повесил лампы на окне и когда повернуло солнце в сторону окна, то потрогав рукой профиль не смог долго удержать пальцы, а значит температура была явно выше 65 градусов, солнце хорошо догревало профиль, решил не мучать лампы, а после 15:00 отключать лампы по таймеру, как солнце поворачивалось к окну, на этом фото замерял одну ленту на окне, но с двух профильным исполнением лампы, данные потерял, но на память там температура была на 5 градусов выше чем у трех профильного исполнения:
Видны еще фиолетовые светодиоды и мне они не нравятся, тяжело смотреть на то что они освещают, полезность сомнительная, в общем сейчас уже их убрал.

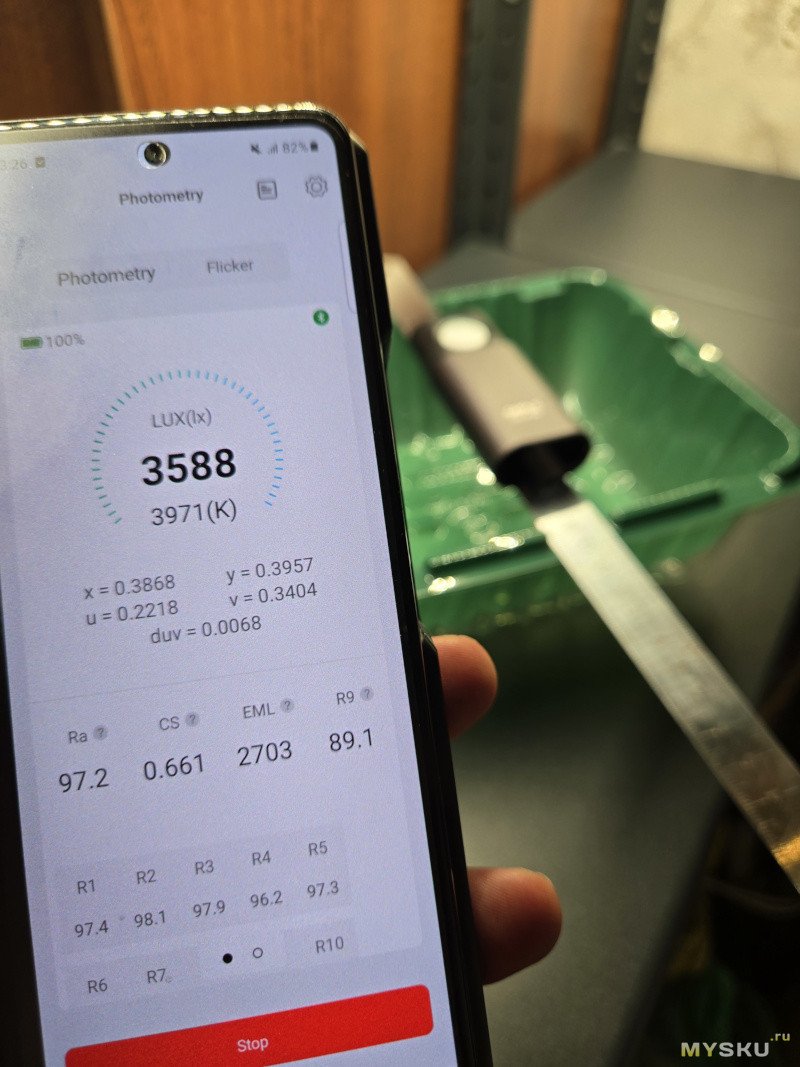

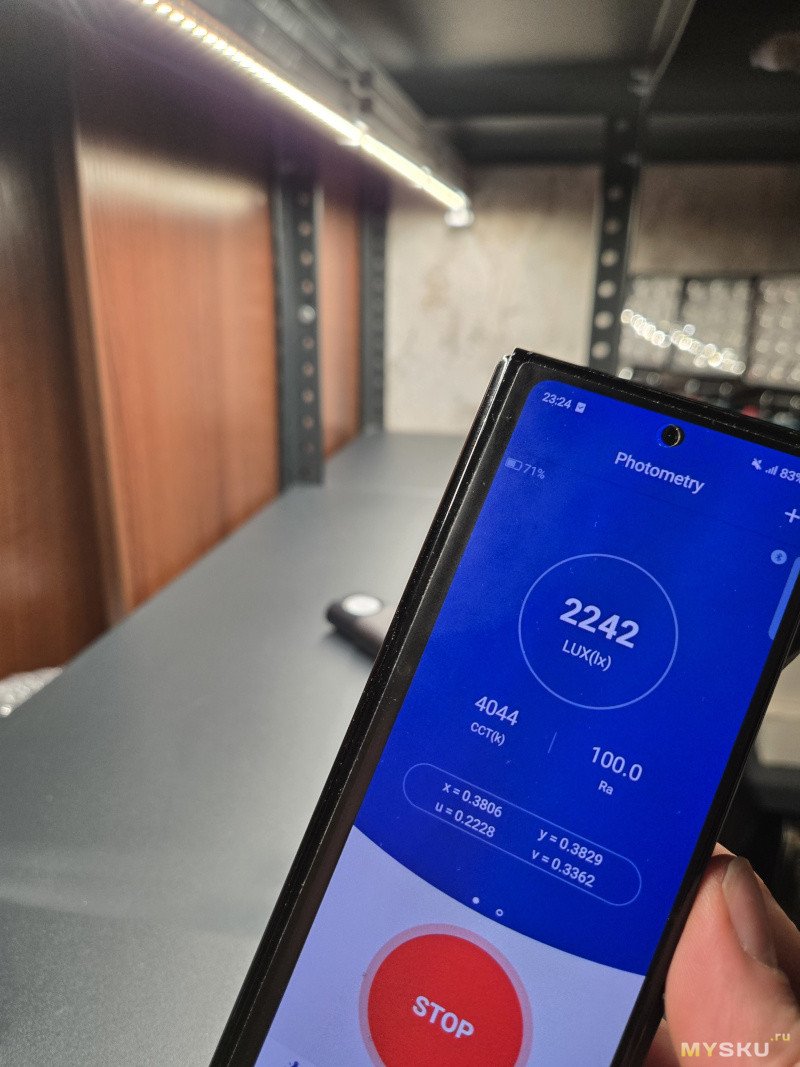

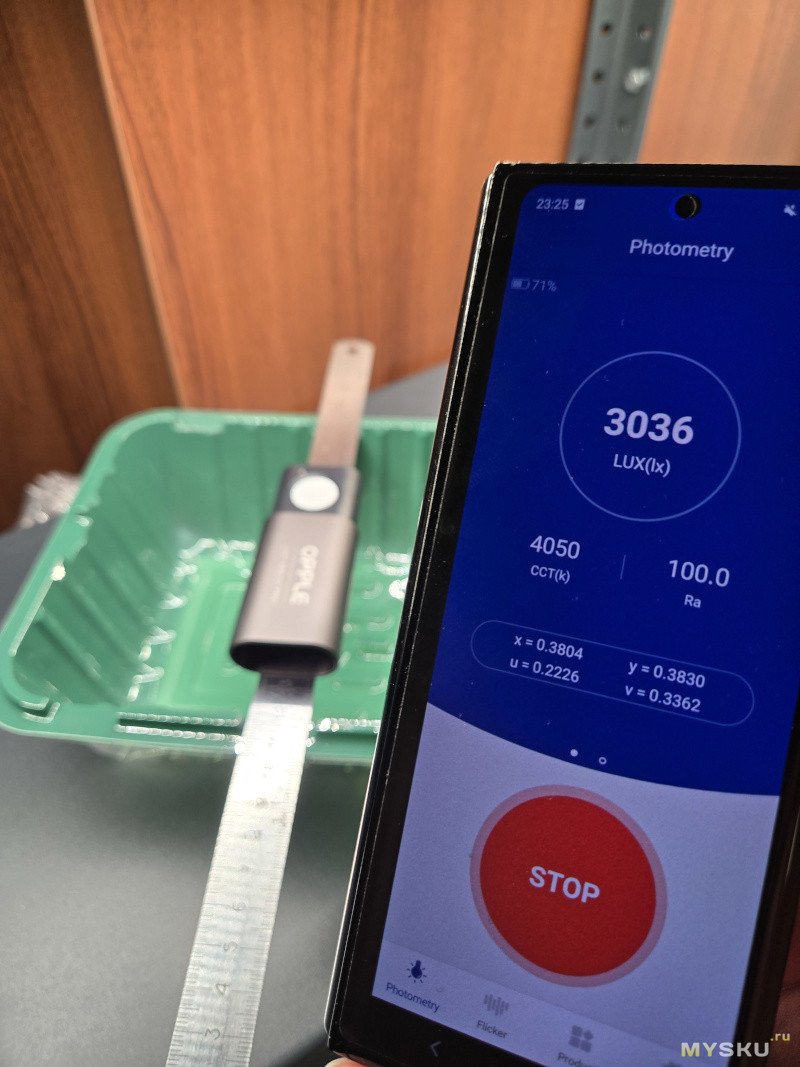

Померил яркость лампы с одной лентой двумя люксометрами которые были расположены как на полке так на высоте 10 см от полки:

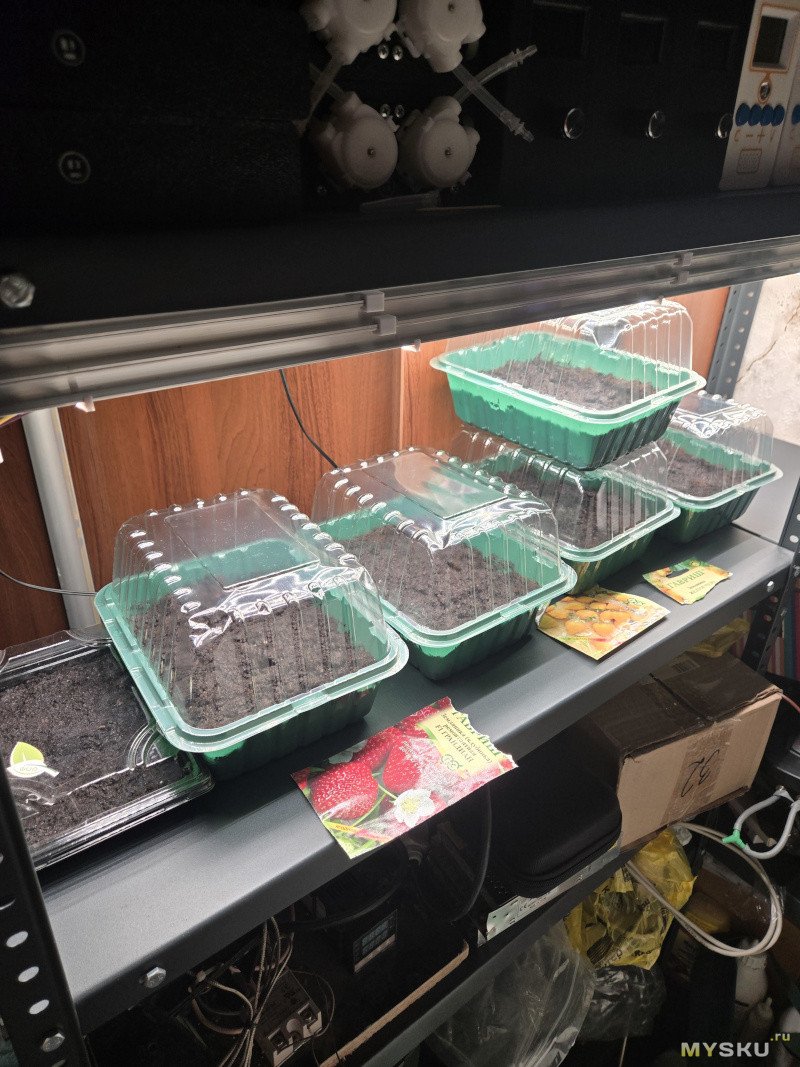

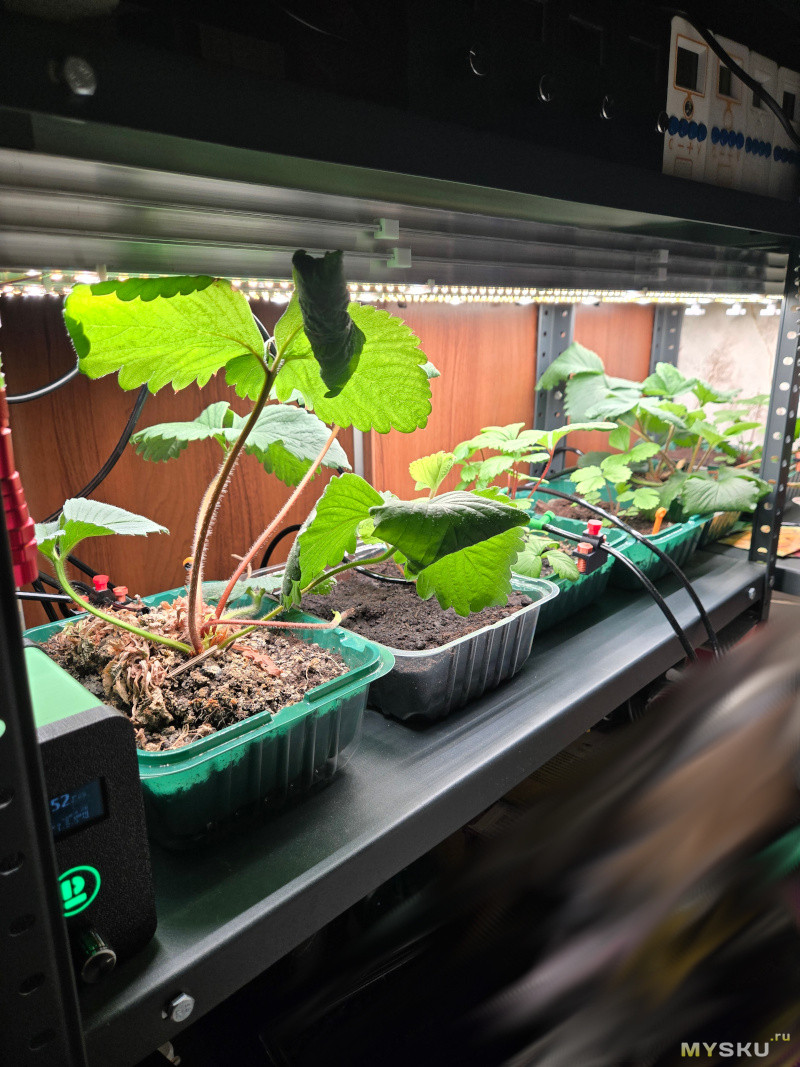

В целом светодиоды отличные, хороший свет от них. Лампы сделал для выращивания клубники, в целом пока идет все по плану:

Все находится в квартире и имею сочные цвета при наблюдении. По цене с учетом метра светодиодов (чуть меньше на самом деле, не лезло, длина получилась 95 см ленты, отрезал секцию из 6 светодиодов), трех штук профиля и плюс пластик для печати, а также магнитики получилось 750 рублей за лампу, что конечно выглядит дорого за примерно 12 ватт света и это без учета блока питания, но на полку получилось 4 лампы и один блок питания: (750р * 4) + 350р = 3350р на качественно освещенную полку.

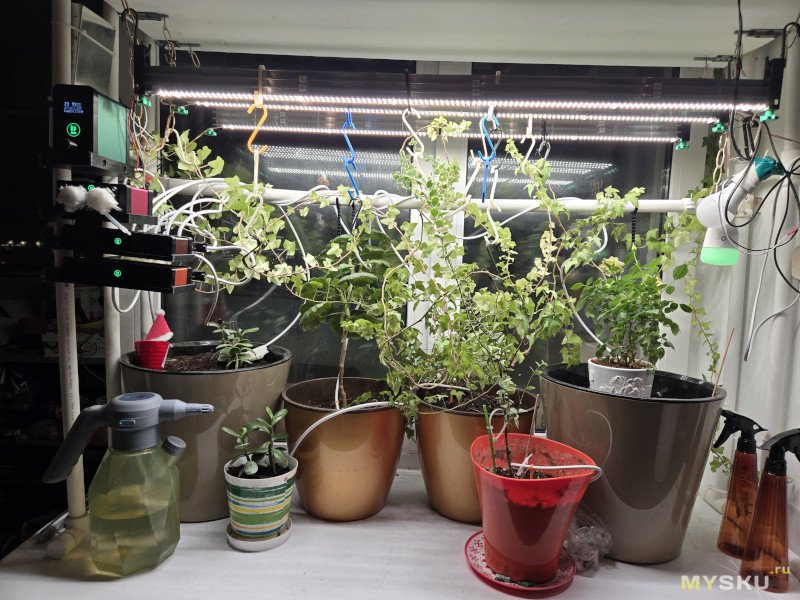

На подоконнике убрал фиолетовые лампы повесил три таких лампы (одна двух ленточная, две одно ленточные):

P.S: Лампы чисто для комнатного использования, не для теплиц, поэтому заморочился c CRI :)
