Привод на шаровый кран перекрытия воды от Tuya ZigBee. Доработка с помощью ATtiny13 и 3D-Принтера

  1. Цена: 2024 руб.
  2. Перейти в магазин

Расскажу как доработал данный привод под мой тугой кран установленный на пластиковых трубах.

Как-то ночью услышал журчанье воды и сонный мозг списал это на шедший дождь за открытым окном, но потом дальнейший анализ указал на журчанье воды из кухни, благо все двери были открыты и отчетливо услышал неладное. В итоге побежав на кухню увидел печальное зрелище в виде лужи на всю комнату. Резко подорвался перекрывать вводной кран холодной и горячей воды и параллельно в голове начало складываться как утром прибегут соседи снизу и будут счет выставлять, но чудом линолеум все спас не дав воде уйти вниз, а до плинтусов вода не успела дойти остановившись прям в сантиметре. Источником проблемы оказался кран фильтра воды, в нем просто отломалась трубка с резьбой, которая прижимает кран к столешнице, а в эту трубку вставляется пластиковая трубка подвода воды, вот эта трубка удачно направившись в сторону дверец тумбы хлестала водой, если бы она направилась в сторону стены, а задней стенки в тумбе не было, то плинтуса бы с удовольствием всю воду принимали к соседям.
В итоге вытерев все я радостный увалился в кровать, взял в руки телефон и увидел как он пытался меня предупредить, ровно в полночь, символично:
Действительно, ведь у меня стоит комплект умного дома Xiaomi ZHTZ02LM, купленный давно в DNS по распродаже за 2500 руб. с пятью датчиками, перепрошит на OpenWrt, а на него установлен Home Assistant. К системе подключены помимо всяких кнопок, датчиков температуры, влажности, пожарных сенсоров, датчики протечки Zigbee от Aqara. Их я расположил в ванной, на кухне под раковиной и под стиральной машиной на кухне. Но все это оказалось напрасно, ведь в тот вечер я выключил звук уведомлений, делаю иногда перед сном.
В общем нужно дооснастить систему автоматическим перекрытием воды, и самое обидное эти привода у меня уже были куплены (покупал за 1500 руб, три штуки сразу), про них кстати уже здесь выкладывали обзор, а лежали они у меня потому что не было розетки в ванной.
В итоге намек я понял и начал установку привода. Протянул розетку в ванную. Начал примерять к моему крану, а он пластиковый под пайку, стоит много лет, открывается туго.
Кран не хотел зацеплять мой вентиль и пришлось напечатать на 3Д-принтере захват-насадку на привод из PETG пластика.
Фото захвата

Установил и начал делать тестовые прогоны и в итоге силы двигателя хватало чтобы проворачивать тугой кран, но все это дело сильно играло. Пытаясь усилить жесткость конструкции крепления напечатал еще «Утолщитель» на пластиковую трубу, который уменьшил гуляние конструкции, но не убрал основную проблему, покажу на анимации:
Поясню: привод успешно перекрывает воду, но начинает циклично отъезжать от крайнего положения и опять потом пытается закрыть кран. Это продолжается бесконечно именно на закрытом положении, столь важном. В один момент наблюдая эту картину я даже увидел как через какое-то время привод поехал в обратную сторону, ну думаю умный контроллер наконец-то обнаружил проблему и сейчас повторит процедуру открытие-закрытие. Наивный. Забегая вперед скажу, что контроллер ничего не контролирует. В общем не знаю как, но он поехал на открытие и больше закрывать не захотел. Больше такого глюка не ловил, он бесконечно в цикле пытался его закрыть.
Жесткости я больше не знал как добавить конструкции, решил пойти путем модернизации алгоритма работы устройства. Насмотревшись предыдущего обзора и радостный увидев там на разборе силовой транзистор думал им порулить tiny13, а именно мой контроллер сам считывает концевые выключатели и выдает себя за датчики для контроллера ZigBee, т.е. увидев сигнал на датчике мой контроллер продолжал бы удерживать его для контроллера ZigBee, дабы исключить цикличное отъезд-закрывание. В тот момент я не знал, что там все хитрее сделано.
Вскрыв привод увидел у себя совсем другую плату.
Фото платы

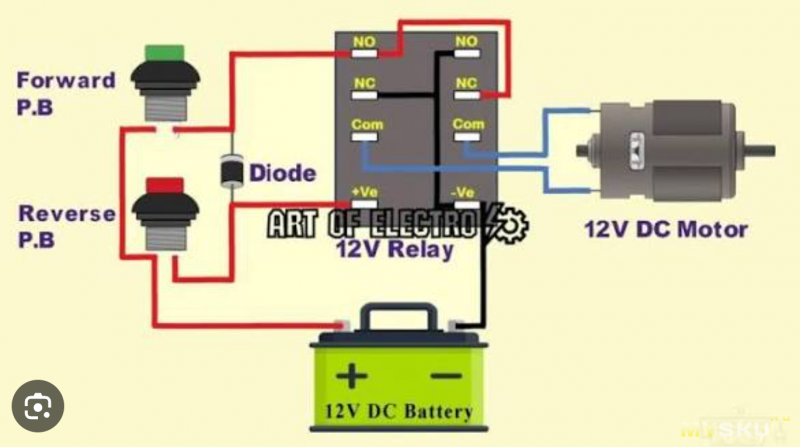

В моем случае контроллер ZigBee только рулит одним реле, которые меняет полярность мотора и тот крутит в разные направления в зависимости от внешней радио-команды on\off от шлюза. Концевые датчики встроены последовательно в цепь питания двигателя и рвут питание когда привод доезжает до крайних положений.
Ну думаю придется кумекать как рвать цепь на полевом транзисторе.
Код программы для контроллера возложил на плечи ChatGPT. Шутка :) но программа простая, скорее всего она уже такое умеет.
Программатор у меня с кроваткой и запрограммировать контроллер можно только выпаяв его. Поэтому решил отладить все сразу в Proteus 8.
Нарисовал схему:

Написал код
Chip type               : ATtiny13A
AVR Core Clock frequency: 4,8000 MHz
Memory model            : Tiny
External RAM size       : 0
Data Stack size         : 16
*******************************************************/

#include <tiny13a.h>
#include <delay.h>

#define MOTOR_DIR   PINB.2
#define SENSOR_1    PINB.3
#define SENSOR_2    PINB.4

#define MOTOR_POWER PORTB.0
#define MOTOR_ON    (PORTB.0 = 1)
#define MOTOR_OFF   (PORTB.0 = 0)

#define LED_ON  (PORTB.1 = 0)
#define LED_OFF (PORTB.1 = 1)

#define LOW     0
#define HI      1

#define ON      1
#define OFF     0

// Declare your global variables here

unsigned int process_timeout = 0;
unsigned char led_delay = 0, last_dir = 255, error = 0;
unsigned char check_sensor_1 = 0, check_sensor_2 = 0;

void main(void)
{
// Declare your local variables here

// Crystal Oscillator division factor: 1
#pragma optsize-
CLKPR=(1<<CLKPCE);
CLKPR=(0<<CLKPCE) | (0<<CLKPS3) | (0<<CLKPS2) | (0<<CLKPS1) | (0<<CLKPS0);
#ifdef _OPTIMIZE_SIZE_
#pragma optsize+
#endif

// Input/Output Ports initialization
// Port B initialization
// Function: Bit5=In Bit4=In Bit3=In Bit2=In Bit1=Out Bit0=Out
DDRB=(0<<DDB5) | (0<<DDB4) | (0<<DDB3) | (1<<DDB2) | (1<<DDB1) | (1<<DDB0);
// State: Bit5=T Bit4=P Bit3=P Bit2=T Bit1=1 Bit0=1
PORTB=(0<<PORTB5) | (1<<PORTB4) | (1<<PORTB3) | (0<<PORTB2) | (1<<PORTB1) | (1<<PORTB0);

// Timer/Counter 0 initialization
// Clock source: System Clock
// Clock value: Timer 0 Stopped
// Mode: Normal top=0xFF
// OC0A output: Disconnected
// OC0B output: Disconnected
TCCR0A=(0<<COM0A1) | (0<<COM0A0) | (0<<COM0B1) | (0<<COM0B0) | (0<<WGM01) | (0<<WGM00);
TCCR0B=(0<<WGM02) | (0<<CS02) | (0<<CS01) | (0<<CS00);
TCNT0=0x00;
OCR0A=0x00;
OCR0B=0x00;

// Timer/Counter 0 Interrupt(s) initialization
TIMSK0=(0<<OCIE0B) | (0<<OCIE0A) | (0<<TOIE0);

// External Interrupt(s) initialization
// INT0: Off
// Interrupt on any change on pins PCINT0-5: Off
GIMSK=(0<<INT0) | (0<<PCIE);
MCUCR=(0<<ISC01) | (0<<ISC00);

// Analog Comparator initialization
// Analog Comparator: Off
// The Analog Comparator's positive input is
// connected to the AIN0 pin
// The Analog Comparator's negative input is
// connected to the AIN1 pin
ACSR=(1<<ACD) | (0<<ACBG) | (0<<ACO) | (0<<ACI) | (0<<ACIE) | (0<<ACIS1) | (0<<ACIS0);
ADCSRB=(0<<ACME);
// Digital input buffer on AIN0: On
// Digital input buffer on AIN1: On
DIDR0=(0<<AIN0D) | (0<<AIN1D);

// ADC initialization
// ADC disabled
ADCSRA=(0<<ADEN) | (0<<ADSC) | (0<<ADATE) | (0<<ADIF) | (0<<ADIE) | (0<<ADPS2) | (0<<ADPS1) | (0<<ADPS0);

if(MCUSR &&(1 << WDRF)) {
  LED_ON;
}

// Watchdog Timer initialization
// Watchdog Timer Prescaler: OSC/128k (1 Sec timeout)
// Watchdog timeout action: Reset
#pragma optsize-
#asm("wdr")
WDTCR|=(1<<WDCE) | (1<<WDE);
WDTCR=(0<<WDTIF) | (0<<WDTIE) | (0<<WDP3) | (0<<WDCE) | (1<<WDE) | (1<<WDP2) | (1<<WDP1) | (0<<WDP0);
#ifdef _OPTIMIZE_SIZE_
#pragma optsize+
#endif

MOTOR_POWER = OFF;
LED_ON;

while (1)
      {
          #asm("wdr")
          if(++process_timeout >= 1250) {
              process_timeout = 0;
              led_delay++;
              if(error == 1) {
                if(led_delay > 4) {
                    led_delay = 0;
                    PORTB.1 = ~PORTB.1;
                }
              } else {
                  if(led_delay == 230) LED_ON;
                  if(led_delay == 250) LED_OFF;
              }
          }

          if(last_dir != MOTOR_DIR) {
             last_dir = MOTOR_DIR;
             MOTOR_POWER = ON;
          }

          if(!SENSOR_1) {
            if(!last_dir) {
                 if(check_sensor_1 >= 30) {
                    MOTOR_POWER = OFF;
                 } else
                   check_sensor_1++;
             }
          } else
            check_sensor_1 = 0;

          if(!SENSOR_2) {
            if(last_dir) {
                 if(check_sensor_2 >= 30) {
                    MOTOR_POWER = OFF;
                 } else
                    check_sensor_2++;
             }
          } else
            check_sensor_2 = 0;

          if(!SENSOR_1 && !SENSOR_2)
            error = 1;
          else
            error = 0;
      }
}


Достал контроллеры из засолки

Прошил

Fuses установил на включение ватчдога и тактирование на 4,8 МГц.
Далее начал резать дорожки на платах и паять все это безобразие.
Хорошие платки из Ali для макетирования для SOIC-8, на них я напаял tiny13 и IRF9317:
Доработанные платы и устройства в сборе. Открывая спойлер вы подписываете соглашение: Понять и простить, у автора лапки.
Немного «усилил» пайку термоклеем для того чтобы внешний кожух не повредил «надежные» доработки во время сборки.

Кушал контроллер мало, 6ма, для стабилизатора слабая дополнительная нагрузка, он кстати на 3.3В до 3х ампер!


В итоге доработал все три купленных привода, один на холодную воду, один на горячую и один запасной. Автоматизация в Home Assistant настроена на холодную воду, все отлично отрабатывает. С горячей водой придется повозится, неудобно стоит кран, еще не поставил.

П.С: Кстати один контроллер «перемариновался» в банке, вывод RESET его я подтянул 10кОм к питанию 3.3В, но работать ничего не хотело, не сразу догадался ткнуть в него мультиметром и увидеть 0.5В!!!, а это считай контроллер в сбросе. В итоге выпаял резистор, проверил мультиметром ток утечки, 1.5мА!!!, короче бракованный, но не выбросил, заменил резистор на 820 Ом. Работает. С остальными двумя контроллерами такого не было.
И еще датчики протечки Aqara раз в полгода стабильно один да отвалится от шлюза, приходится заново привязывать к шлюзу.
