Апгрейд пылесоса Xiaomi Mi Robot Vacuum Mop Pro STYTJ02YM. Установка TriCut щетки со срезанием волос

В 2020 году на новоселье мне друзья подарили робот-пылесос с функцией влажной уборки — Xiaomi Mi Robot Vacuum Mop Pro STYTJ02YM. Он довольно быстро прижился у нас в квартире, достойно выполнял свою работу и был назван Моисеем. Это имя ему не пришлось, и он был переименован в Гошу. На 4 года-срок большой, чистить я его немного задолбался, и решил купить новый пылесос. В обзорах наткнулся на щетку TriCut и решил попробовать приспособить к своему пылесосу. Если коротко — получилось, 2 часа НИОКР и все работает. Реально сделать за полчаса с дремелем и этим обзором. Кому интересно — под кат.

Довольно быстро выяснилось что в многодетной семье за ними никто не хочет ухаживать, чистить его и заливать его воду, поэтому он превратился в некоторую обузу.

Потом у него умер бак подачи воды, было две неудачные покупки разных баков которые не подходили к нему, потом он год простоял и в конце концов нужно было его реанимировать поскольку в доме где живут три кота, семья из шести человек где четверо-девушки, есть чего убрать с пола.

Потом глава семейства, то есть я, взял над ним шефство, переименовал его в «работника месяца», стал с ним разговаривать, и остальное семейство даже немного начало ревновать, потому что с работником месяца, который очень старается и собирает  много пыли  я общался ласковей чем с другими домочадцами. Купили новый бак, набор щеток и тряпок, перебрал аккумулятор, и он зажил новой жизнью.

На 4 года-срок большой, чистить я его немного задолбался, и решил купить новый пылесос.

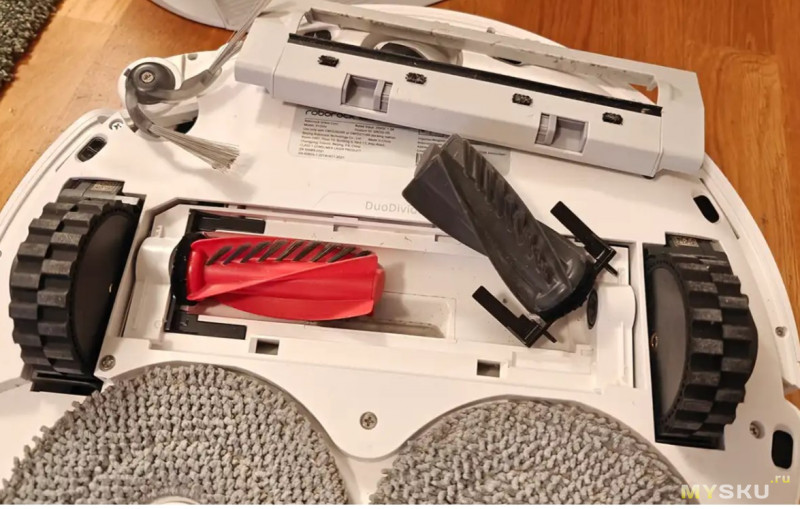

В обзоре автора  https://pluspda.ru/profile/lexus---08 про пылесос Dreame X50 https://pluspda.ru/blog/russia-stores/104771.html в одном из комментариев товарищ https://pluspda.ru/profile/Bober написал что купил щетку ТрайКат. Я не понял что это такое, потом разобрался, что это щётки которые разрезают волосы. Была не очень понятна конструкция, но я подумал, что наверняка если для какого-то пылесоса такие щётки выпущены, то может быть есть и щетки для более старых моделей пылесосов или альтернативные.  Я поискал, и естественно, ничего не нашёл. Для пылесоса 4-5-летней давности апгрейд пылесоса аксессуаром   премиум класса-мало реален.

Порывшись на алишечке нашёл щётку которая подходит к дорогим моделям Xiaomi и Dreame решил рискнуть полутора тысячами рублей-вдруг что-то смогу подпилить и подойдёт? Назвалась она «Щетка для трикута OSSIEAO к Dreame L10s Pro Ultra, L20 L30 L40 Ultra, X30 X40 Ultra, Mova E30 Ultra, Xiaomi M30S M40 H40»

Дисклеймер. Фотографии сделаны в процессе работы, пылесос рабочий, поэтому не будет впечатления как от постановочных фоток. На некоторые штуки не знаю правильных инженерных названий, если в комментах поправят – исправлю. Как говорил Джон Ромеро, делать надо быстро, возможно не очень аккуратно, тогда мы получим приличный результат в приемлемые сроки.

Купил эту щётку.  Она приехала довольно быстро – 12 дней, открыл её, принёс домой приложил к пылесосу — ну и, естественно, она совсем не подошла

Размеры разные!

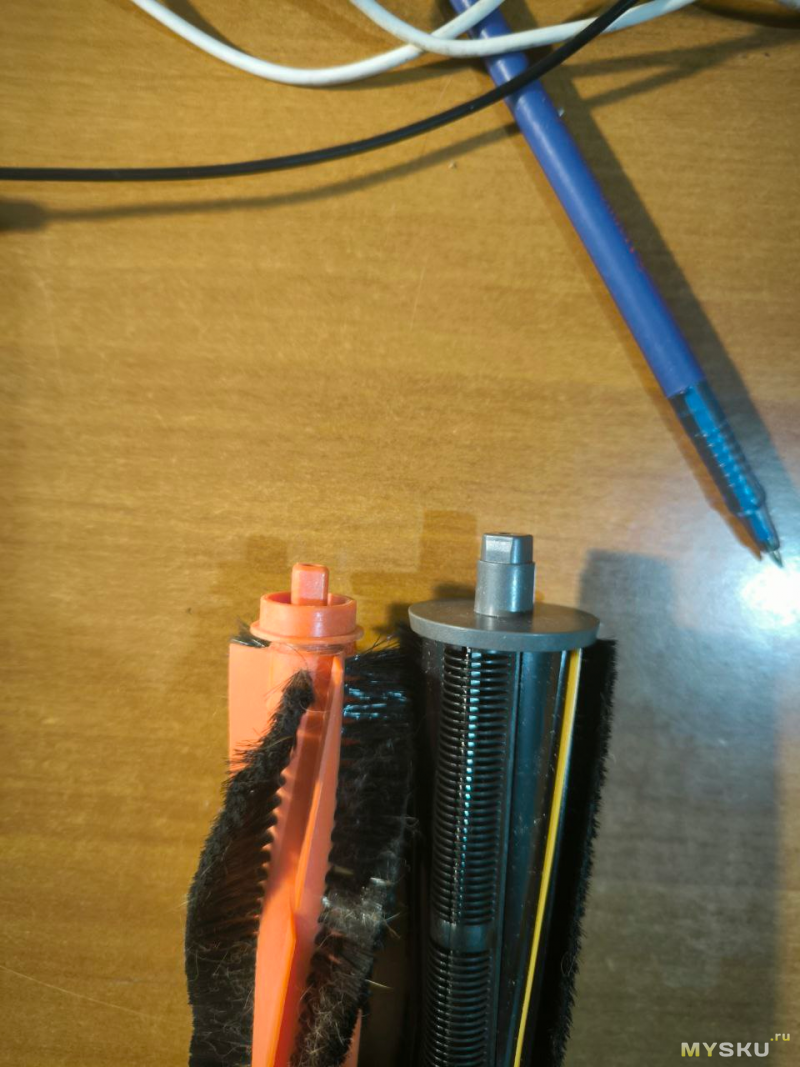

Торцевой фланец со стороны  привода – квадрат  - разных размеров

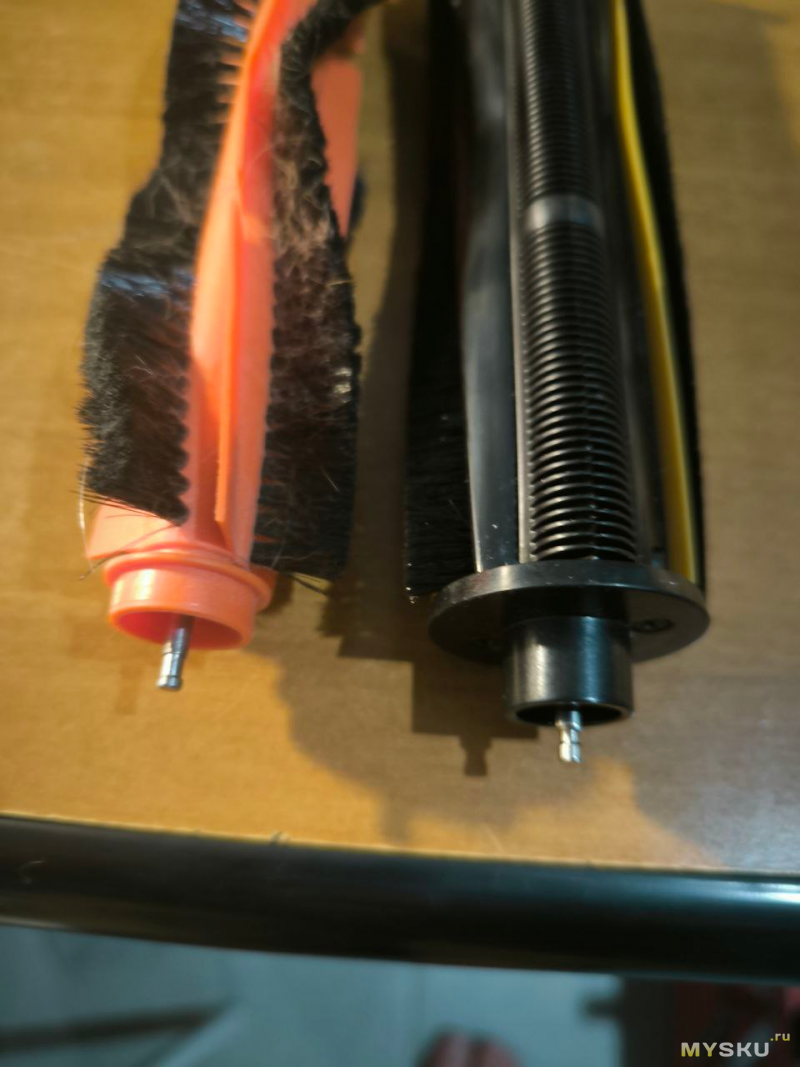

Единственное что совпало-- это диаметр оси на которую садился подшипник который стоял на противоположной части от фланца привода щетки.

Немного поразмышляв, и прикинув, что даже если я себе куплю пылесос xiaomi m40, которому эта щётка подойдёт, по сравнению с затратами на пылесос, я смогу купить ещё одну щетку, а если попробую покурочить эту, даже если ничего не получится, это меня развлечёт

Сначала я решил любым способом попробовать уменьшить размеры щётки. Некоторые шаги, наверное, не стоило делать, или стоило сделать в конце, а не в начале, но я об этом тоже напишу в конце.

Инструменты которые я использовал:

• Дремель с насадкой «циркулярная пила»
• Крестовая отвёртка.
• Пассатижи или тиски

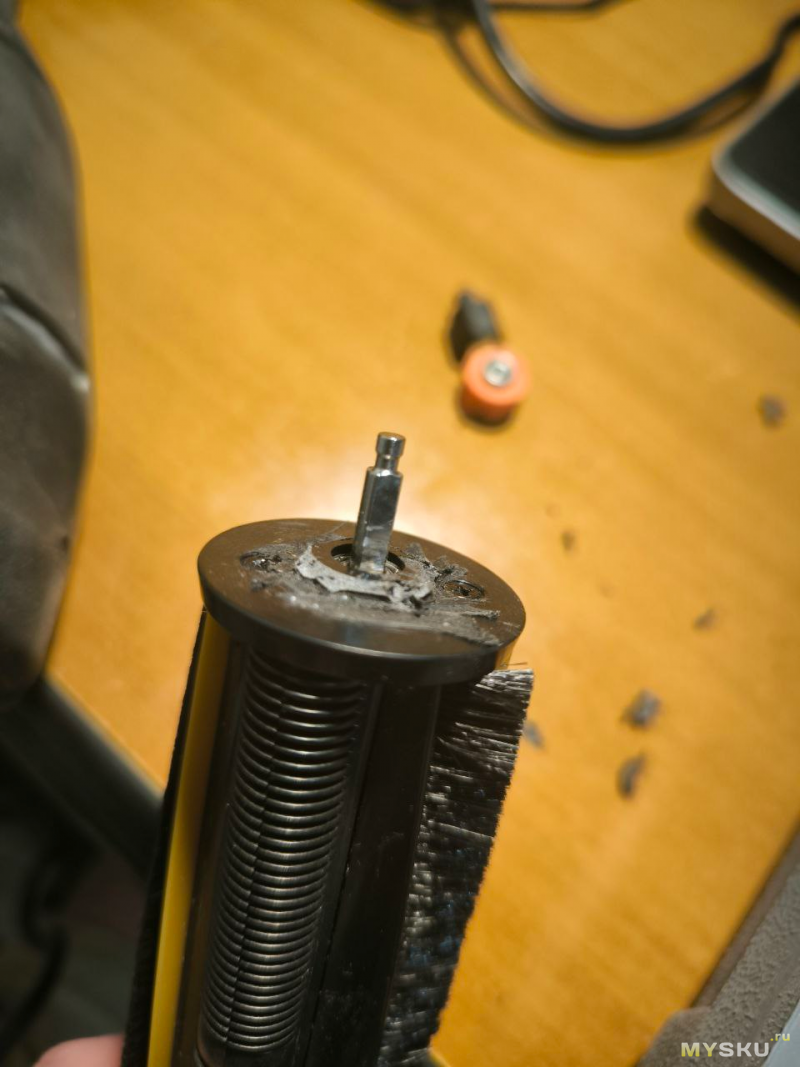

Вооружившись дремелем, я сначала отпилил круглую втулку торцевого фланца со стороны оси.

Как оказалось, здесь задачка чуть по-сложнее. Я думал, что я слегка отпилю и надену туда подшипник от старой щётки, а оказалось что под круглым концом находится ось, которая  сточена с двух сторон. Усеченный цилиндр, не знаю как правильно называется, буду так его называть.

Старый подшипник на новой щетке. Укоротить ось чтобы надеть подшипник не удалось. Хорошо, что я этого не сделал.

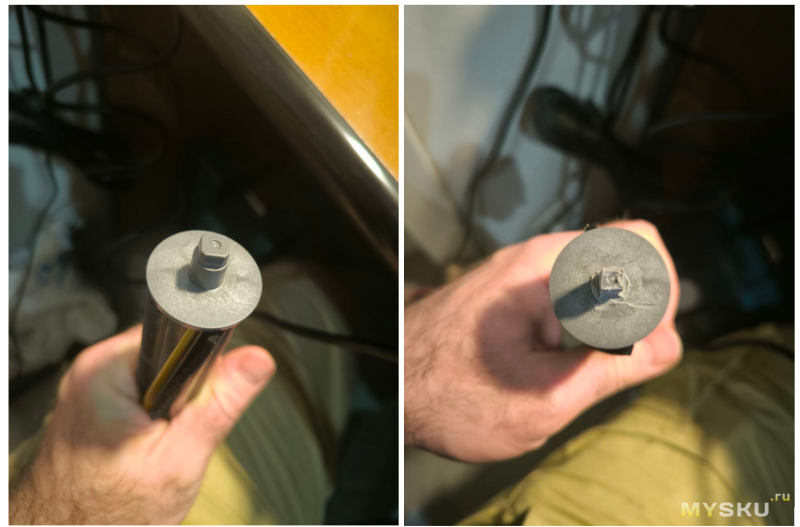

Следующим шагом я решил спилить квадрат под размеры квадрата на оригинальной щётке пылесоса. Делал на глаз, делал ночью-не спалось, и куда-то делся, как назло, штангенциркуль и ни одной линейки нормальной не было, поэтому делал на глаз. Поскольку не надеялся, что это даст какой-то результат, особо не напрягался, но старался делать аккуратно. Квадрат был спилен тем же самым дремелем. Тут сделал глупость – срезал 5 мм, мне квадрат показался слишком длинным. Потом пришлось приклеивать.

Посмотрел что получилось, увидел, что ничего не получилось, бросил и решил отложить

Через пару дней проснулся ночью решил что она чем-то заняться и пошёл посидеть над щёткой.

Ещё раз внимательно её оглядывая решил что без укорачивания не обойдётся, и решил снять торцевые фланцы щётки. Фланец со стороны оси снялся легко-там два самореза, фланец со стороны квадрата снимался тяжело, он слегка запрессован, но его просто  оттянуть и он снимется. Примерка щетки без фланцев к пылесосу:

Всё снял, ну и увидел что обязательно надо пилить

С какой стороны что пилить-было непонятно

Решил разбирать щётку

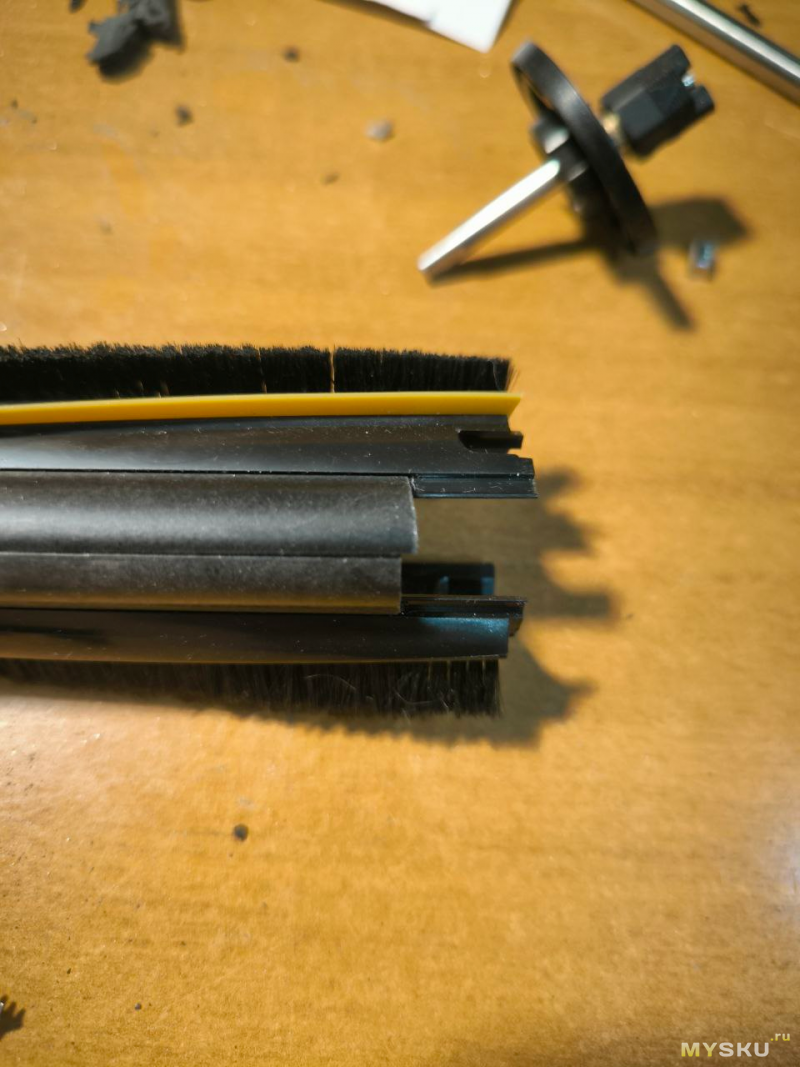

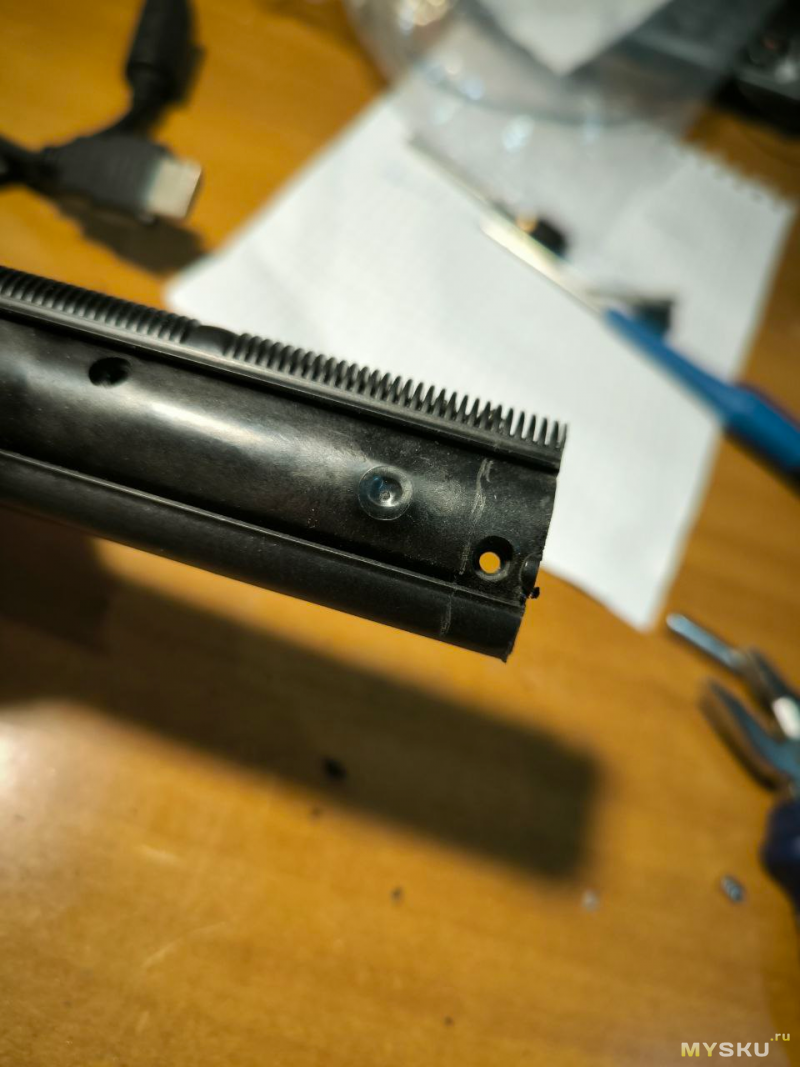

С щётки я снял ворс и резиновые скребки, они снимаются просто, под ними с каждой стороны по четыре самореза. Саморезы откручиваем и разделяем щётку на две части.

Тут видно её гениальный конструктив.

Что тут видно

1. Редуктор
2. Не знаю как это называется, механизм который двигает ножи вправо и влево от вращения
3. Ось которая торчала из щетки  - привод редуктора
4. Противовес
5. Торцевой фланец щетки с подшипником
6. Торцевой фланец щетки с квадратом под привод
7. Полукорпус щетки
8. Ножи срезания волос

Как по итогу это работает: привод в пылесосе вращает щётку за торцевой фланец за квадрат.

Для того чтобы механизм срезки волос работал, ось редуктора должна стоять неподвижно относительно вращения щётки.  То есть в отличие от родной щётки пылесоса, где второй подшипник был просто опорный, здесь другой механизм-противоположная сторона — ось редуктора — должна быть закреплена неподвижно, чтобы при вращении щётки работал механизм срезки волос.

Долго вертел с разных сторон и думал с какой стороны укорачивать

Решил укорачивать со стороны редуктора.

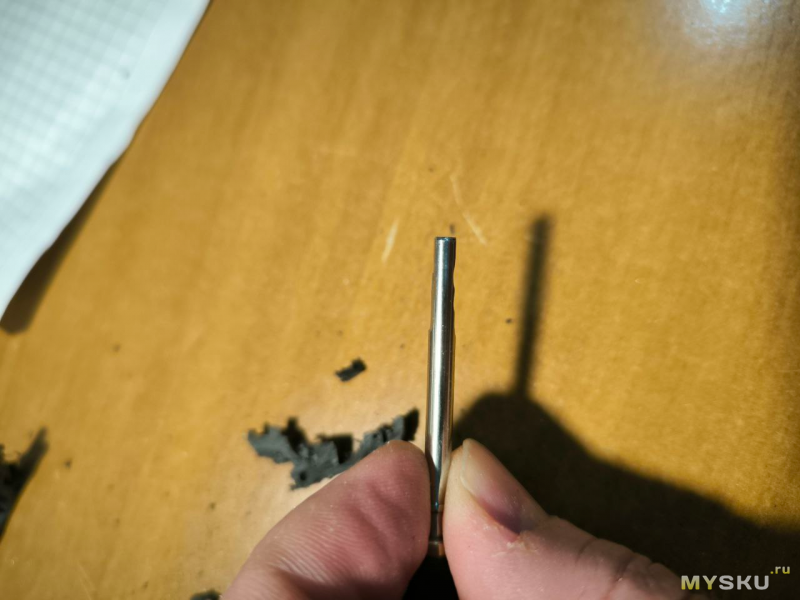

Входное отверстие в редуктор имело также форму усечённого цилиндра, и я решил проточить ось в этот усеченный цилиндр дальше по оси, и срезать часть самой оси со стороны редуктора, и, соответственно, укорачивать щетку со стороны оси, а не со стороны квадрата.

Я решил срезать ось на 5 мм, и потом срезать саму щётку на 5 мм. Собрал щётку прикинул, оказалось что нужно ещё примерно 7-8 мм. Линейки не было, штангеля тоже, делал на глаз.

Следующий срез полностью забрал одно из отверстий которым скреплялись две  половины щётки

Когда полностью собрал щётку и надел назад на неё ворс, его тоже пришлось срезать. Здесь видно что две половинки срезанны неровно, потом я их подровнял уже после сборки, и тут же и ворс срезал.

Примерка!

Тут оказалось две вещи которые те местами не успел зафиксировать на фото, одна из них про везение, вторая про то что не надо делать поспешных шагов.

Про поспешные шаги-когда я обточил квадрат, в попытках уменьшить длину щётки и я немного отрезал от этого квадрата, а потом оказалось что длины не хватает для того чтобы воткнуться в привод пылесоса. Пришлось применить суперклей.

Второе-это про везение

Оказалось, что не надо изобретать никакой велосипед для того чтобы в месте, где должна фиксироваться ось редуктора! Фланец от щетки пылесоса м30 подходит к посадочному месту пылесоса Xiaomi Mi Robot Vacuum Mop Pro STYTJ02YM.

То есть сам пылесос курочить вообще не пришлось

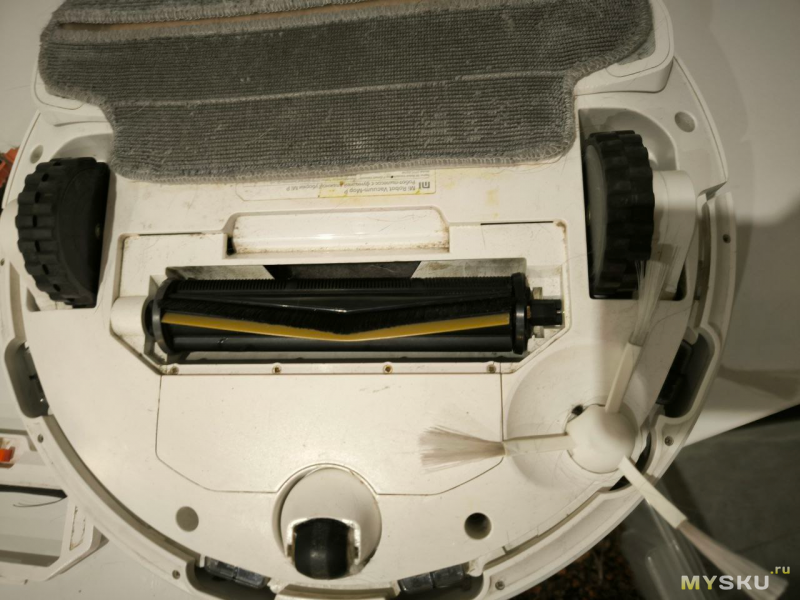

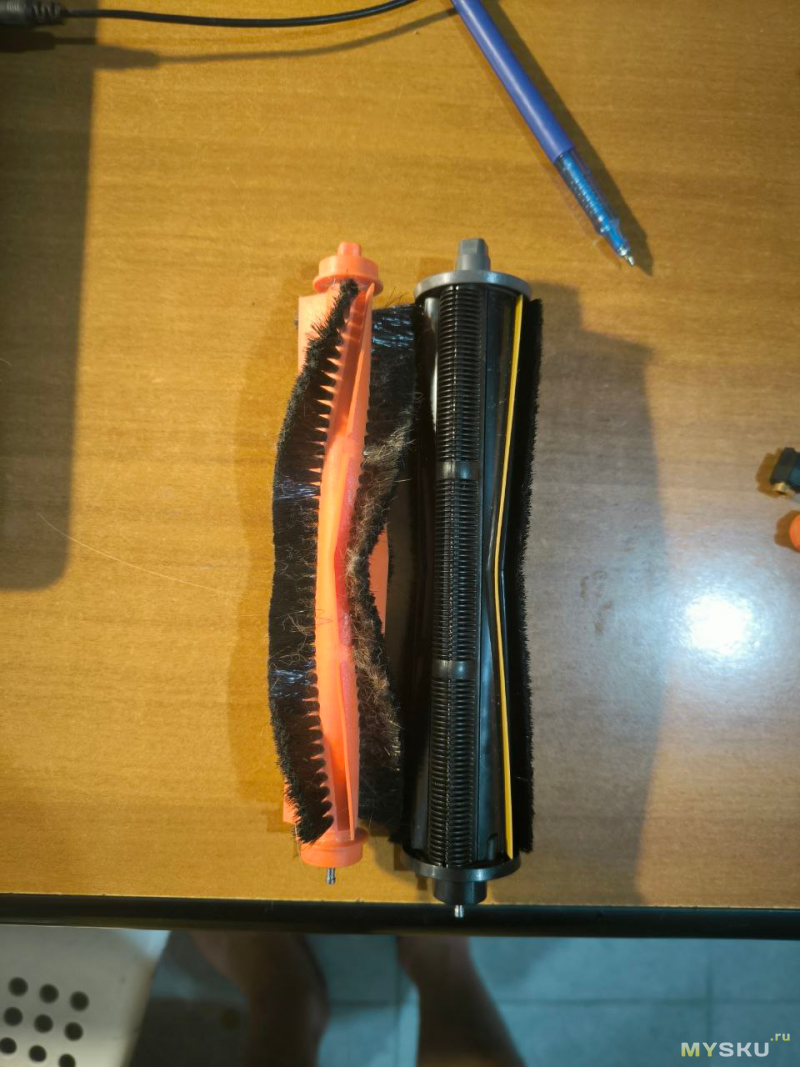

Вот так выглядит у меня щётка после одной уборки, родная щётка от пылесоса. Видна куча волос и котячей шерсти.

Вот так выглядит новая  щётка после одной уборки.

Она вертится.

Недостатки:

Торцевой фланец со стороны оси не закреплен, чисто на трении. Поскольку механизм его закрепления пришлось отпилить. Ничего не придумал, пока не развалилось. На клей не хочу, тогда не снимешь ворс — он снимается со стороны оси.

Если бы делал еще одну такую – попробовал бы отпилить с другой стороны. Если получится, то тогда вообще может безо всяких проточек оси можно будет одной ножовкой обойтись. Надо понять как там торцевой фланец правильно закрепить чтобы он вращал щетку.

За сим прощаюсь.
