Универсальный фонарь-повербанк LiitoKala LF-786 на 5000мАч + разборка

Под одним из моих обзоров аккумуляторов мелькала ссылка на этот фонарь, мне он понравился и я его заказал. Зачем? Во первых мне интересно, что у него внутри, как он устроен. Во вторых им можно светить долго, есть источники широкого и узкого света, есть плавная регулировка яркости и плавный выбор цветовой температуры, выбор наклона, крепление на металлические поверхности магнитом, на штатив фоторезьбой, на прочее карабином. При этом может работать повербанком и вроде внутри банка 26650 с емкостью 5000. В общем универсальный фонарь.
Фонарем пользуюсь примерно полгода, доволен.
Подробности в обзоре.

В заголовке я оставил ссылку на лот, где покупал я.

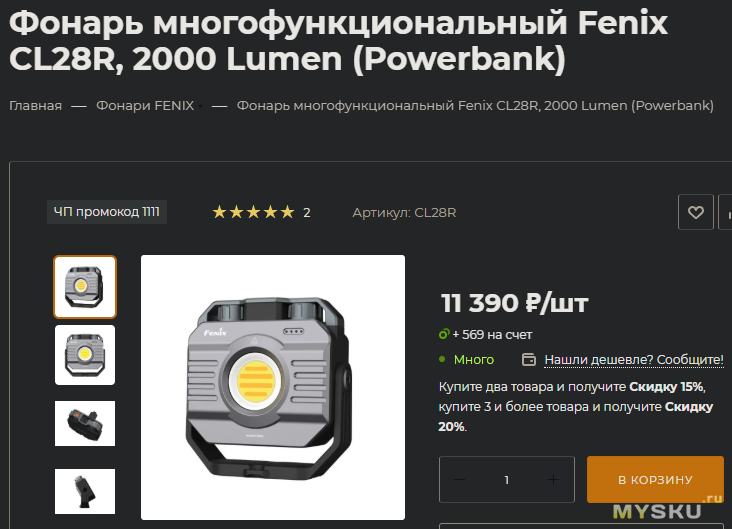

Пока смотрел фонарь на алике, то он предложил мне желтую версию фонаря, но она дороже
https://aliexpress.ru/item/1005009482879765.html

Внешность

Судя по фото на алике, фонарь пришел в коробке и был кабель для зарядки. Фонарь куплен примерно полгода назад, коробка давно выброшена.
Размер фонаря примерно 10*10*5см и он хорошо помещается в мою руку.

Фонарь имеет форму прямоугльного бруска, который закреплен на П-образной скобе.
С двух сторон фонаря есть два излучателя света, они разные по типу.

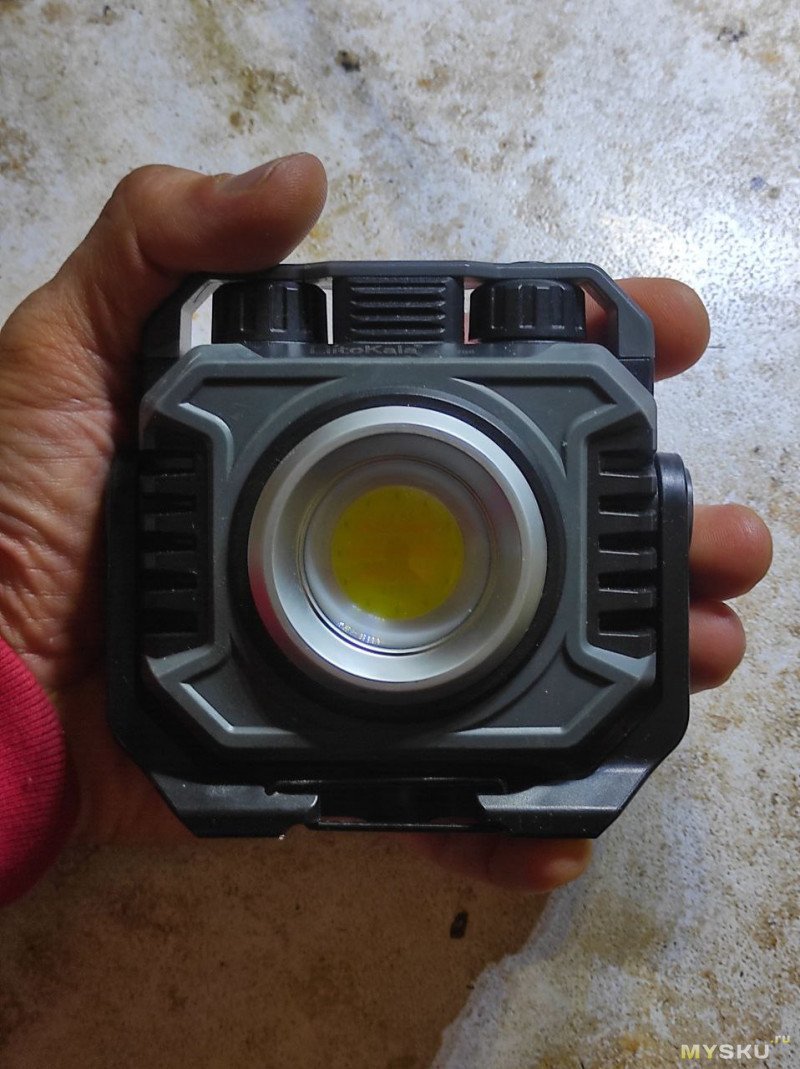

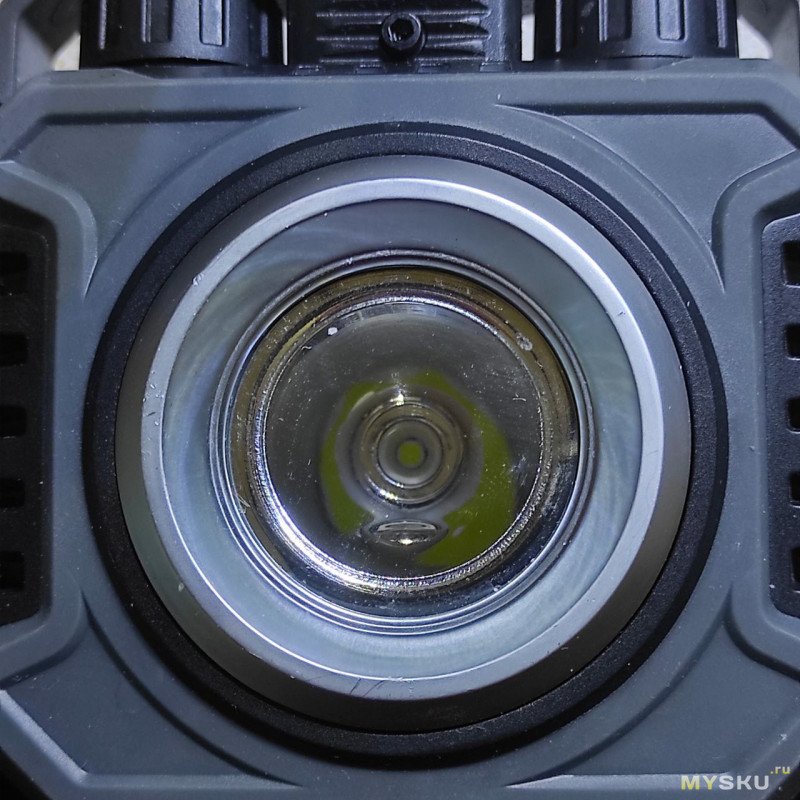

С одной стороны COB линза, с противоположной отражатель.

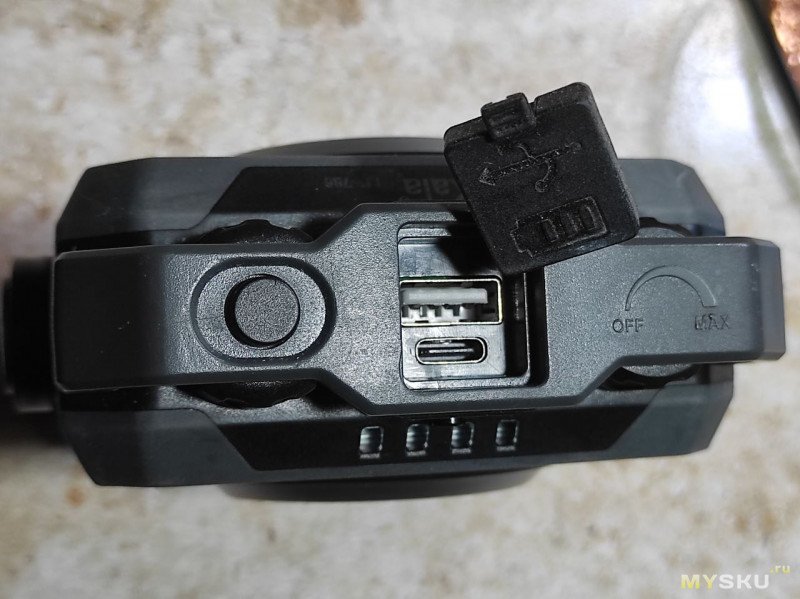

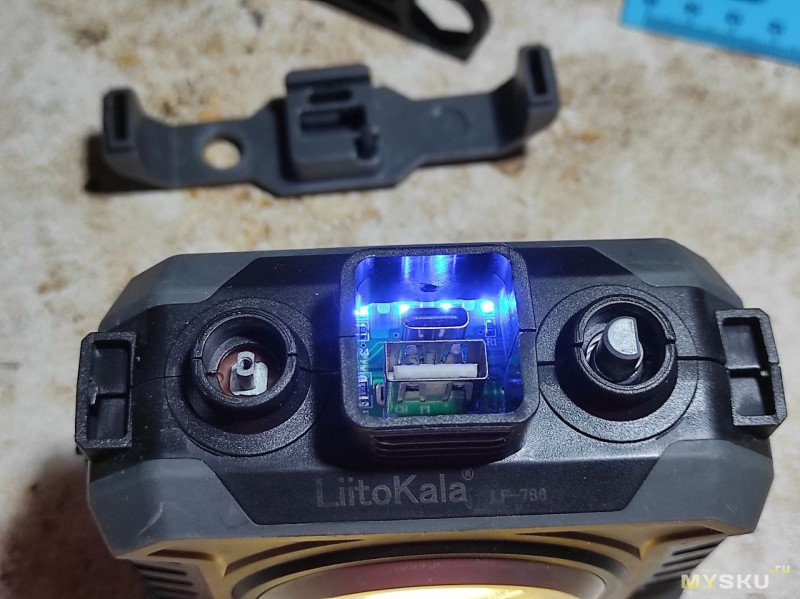

На верхней части две крутилки + кнопка и вход-выход USB, закрытый резиновой заглушкой.

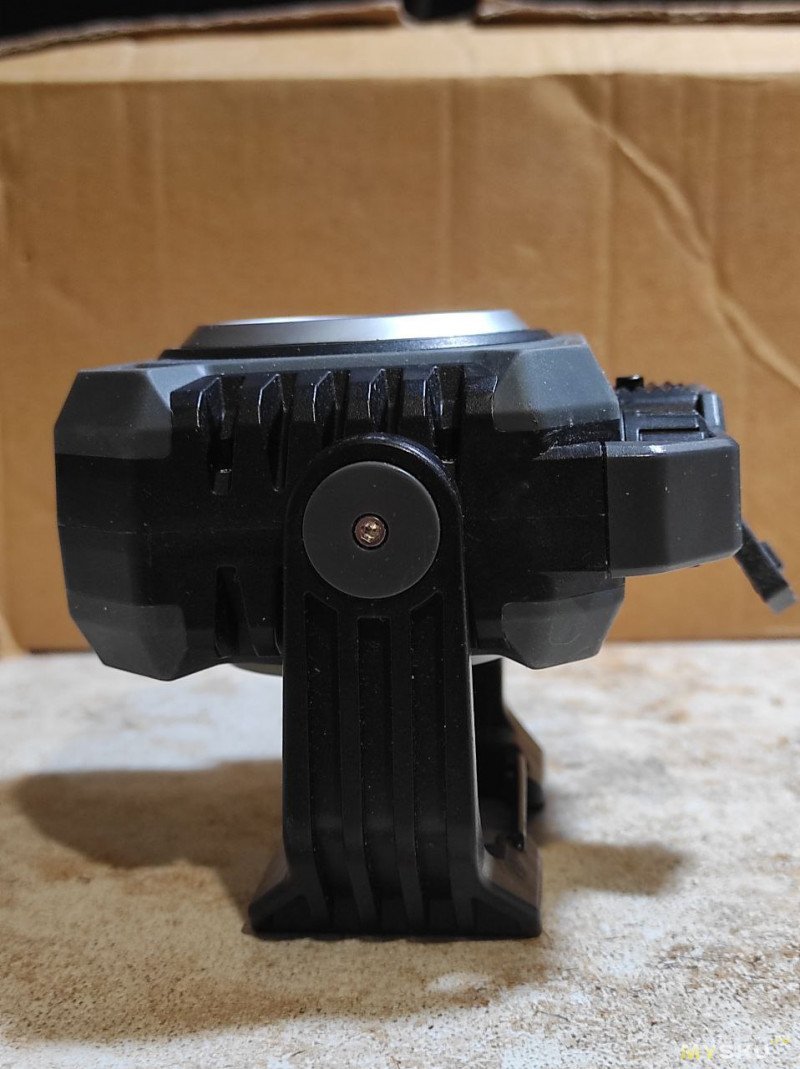

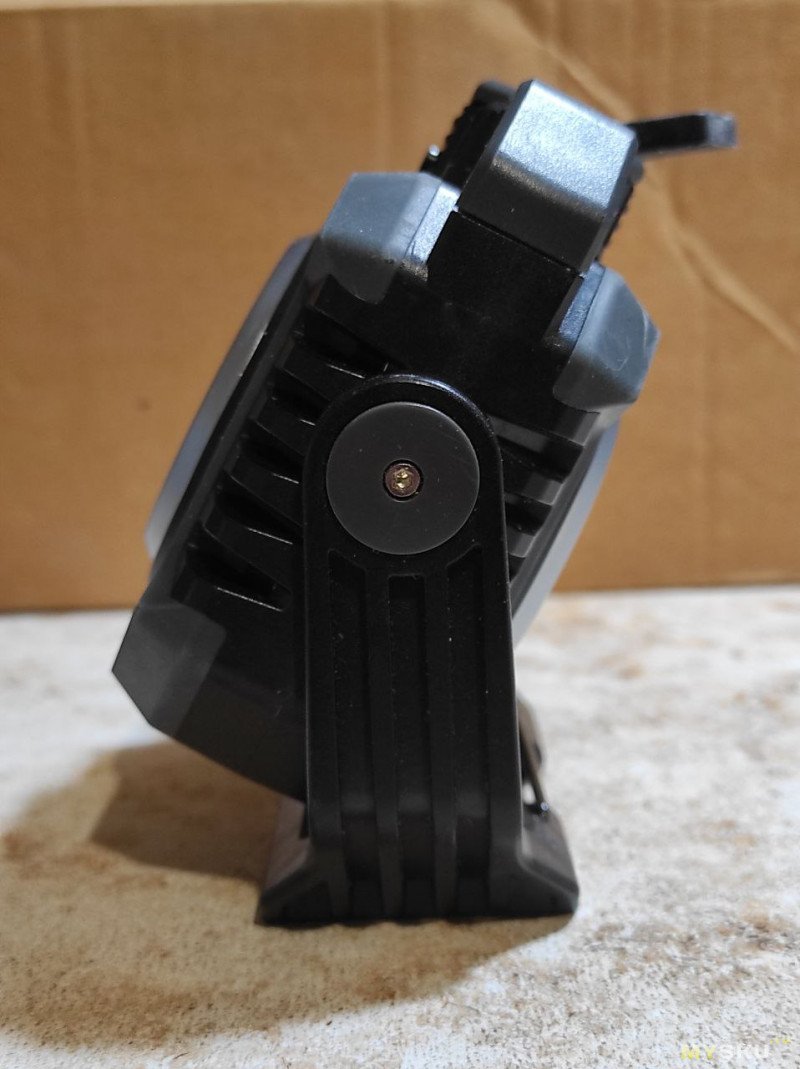

Фонарь опоясывает П-образная скоба, которая может вращаться на 360 градусов. Вращение происходит с фиксацией с щелчками. От положения 0 до 180 градусов 6 щелчков, то есть минимальный поворот скобы на 30 градусов. Легко можно повернуть на угол 90 градусов, на 45 нельзя.

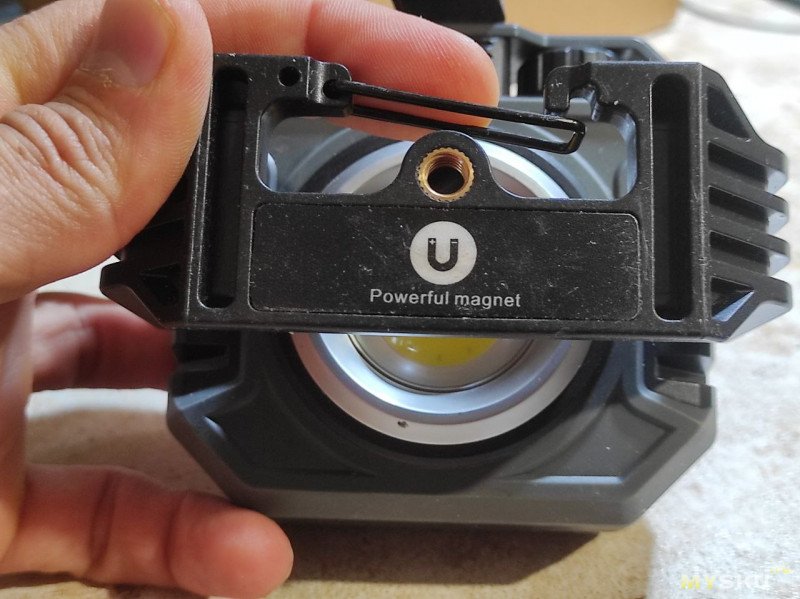

На нижней части скобы есть карабин, магнит и фоторезьба 1/4".

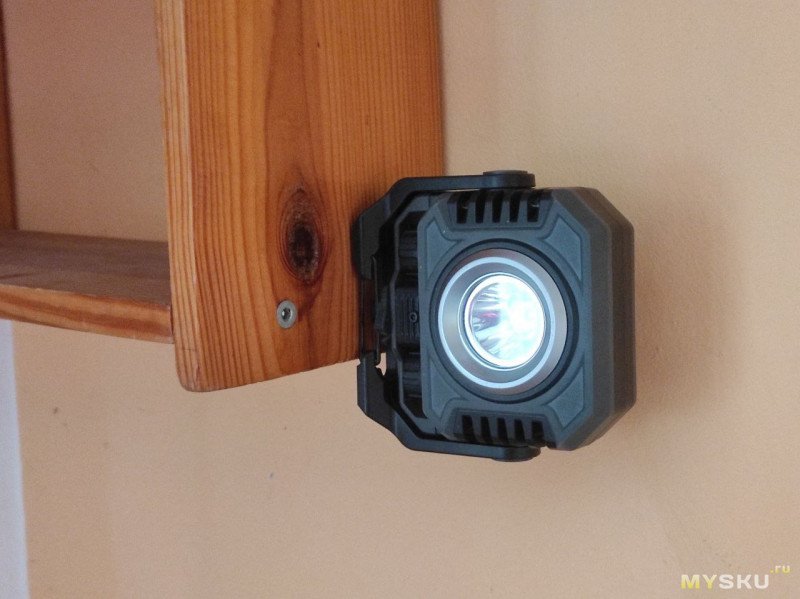

Магнит крепко держит фонарь на металлических поверхностях. Не обязательно это должна быть металлическая пластина, он уверенно висит даже на шляпке конфирмата полки.

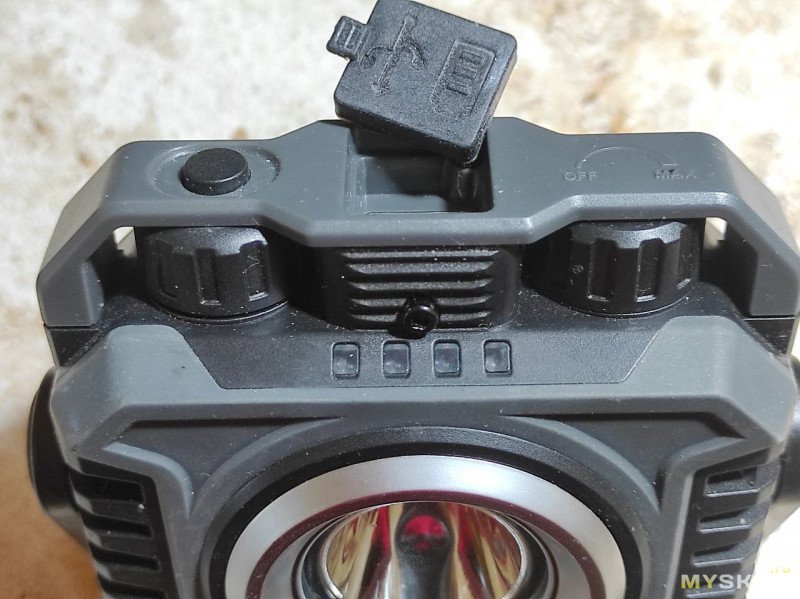

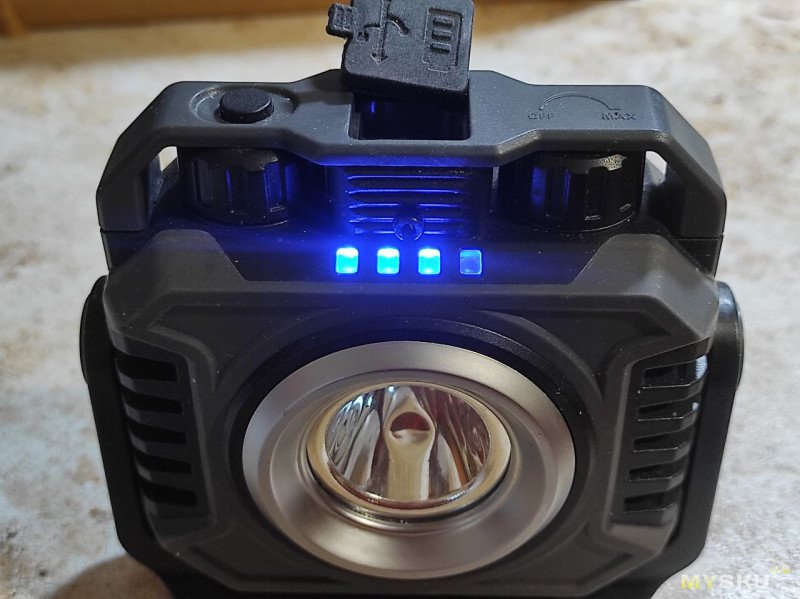

На верхней части фонаря есть 4 светодиода, которые показывают уровень заряда.

Управление

Фонарь управляется двумя крутилками, над одной есть обозначения OFF-MAX, над второй есть кнопка.
Примем что крутилка с надписью OFF-MAX это правая, с кнопкой левая. Тогда:
** Фонарь включается поворотом до щелчка правой крутилки. Всегда включается на широком COB свете. Выключается аналогично — нужно крутить против часовой до щелчка.
** Нажатие кнопки (над левой крутилой) при выключенном фонаре — включаются несколько из 4 светодиодов на верхней части фонаря, показывая остаток заряда.
** Двойное нажатие кнопки при выключенном фонаре включает красный свет из COB излучателя. Следующее нажатие включает медленное мигание. Следующее нажатие выключает красный свет. Скорость и мигания и яркость красного не регулируется.
** Нажатие кнопки при включенном фонаре переключает источники света, первое нажатие после включения переключит с широкого COB на узкий свет от отражателя.
** Вращение по часовой стрелке правой крутилки после щелчка включает фонарь на минимальную яркость, дальнейшее вращение по часовой увеличивает яркость света. У крутилки есть щелчок в начале вращения и есть ограничение — скорее всего это переменный резистор.
** Вращение левой крутилки меняет цветовую температуру COB светодиода с холодной на теплую и наоборот. По часовой стрелке — ближе к холодной, против часовой — ближе к теплому свету.
Если кнопкой переключить на узкий свет отражателя, то левая крутилка регулирует яркость света. По часовой увеличивает, против — уменьшает. При этом, если включен узкий свет, то правая крутилка ничего не регулирует. Отражатель всегда включается на минимальной яркости.
У левой крутилки нет щелчка и ограничения, но есть типичные для энкодера микрощелчки. Если крутилка ведет себя как энкодер, значит это энкодер.
Есть память режима, то есть если фонарь был выключен на холодном свете, то и включится он с холодным светом. Изменение цветовой температуры плавное, можно выбрать нейтральный свет.
Если включен любой свет, даже красный, то включаются светодиоды индикации остатка заряда.
Если заряда совсем мало, то последний мигает.

То есть в фонаре есть два регулируемых источника света.
1) COB светит широко, может светить белым с регулировкой яркости и плавным выбором цветовой температуры. Он же может светить или мигать красным. Частота мигания и яркость красного не регулируются.
2) Отражатель с узким светом. Регулируется только его яркость.
Логика регулировки вроде кажется запутанной, но я ее разгадал: если светить от себя вдаль, то правая крутилка регулирует яркость. В режиме COB левая еще и цветовую температуру. Если разверуть фонарь, чтоб вдаль светил узкий свет, то снова ручка справа регулирует яркость.

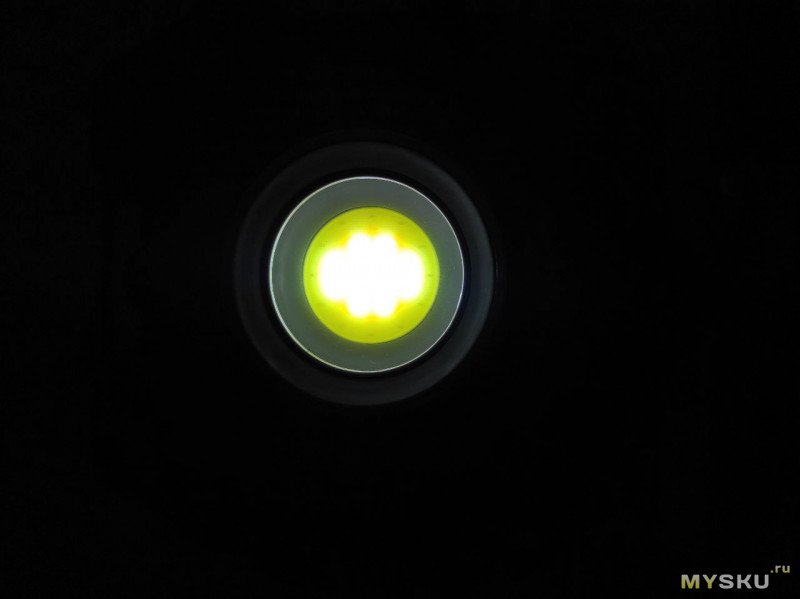

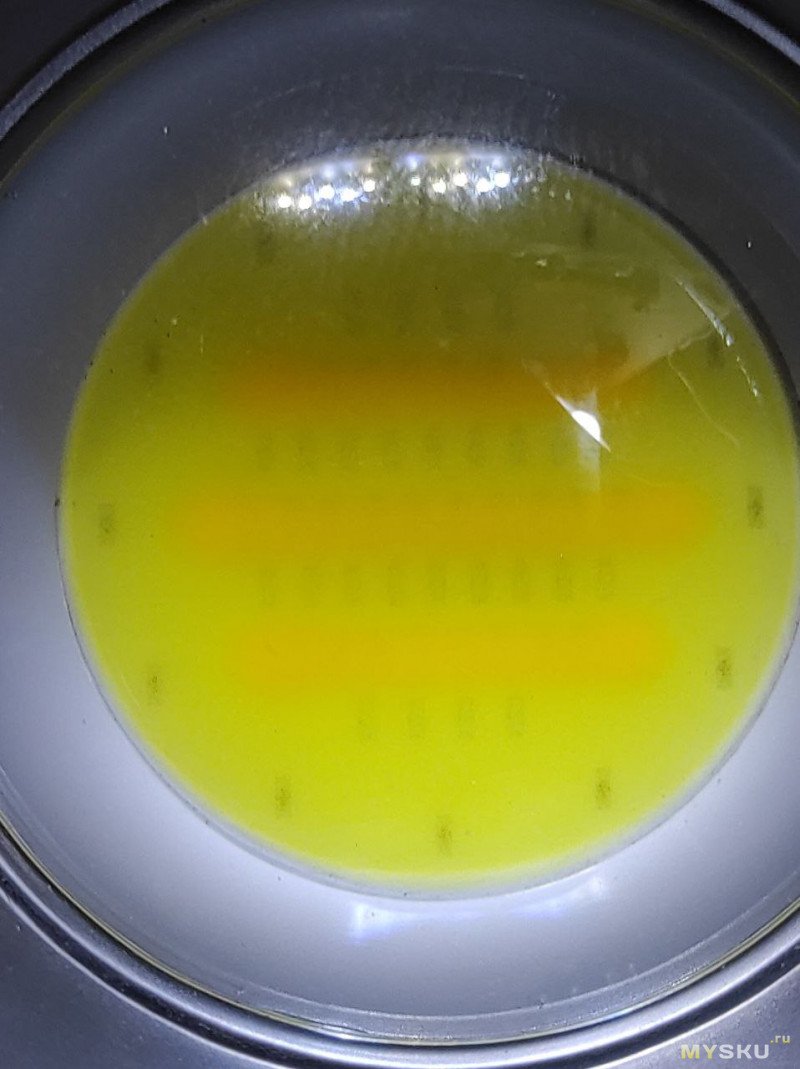

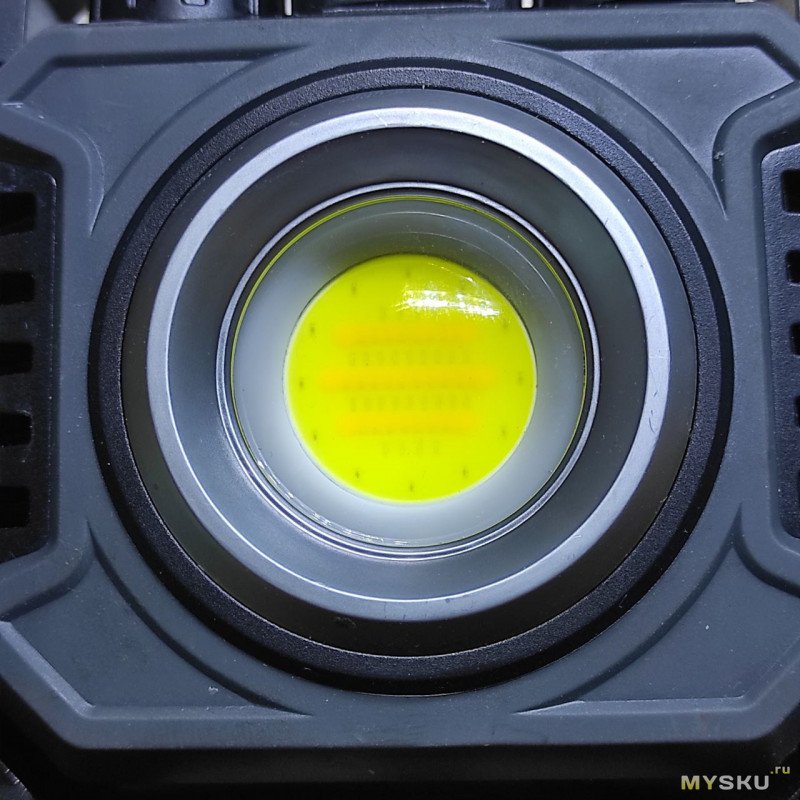

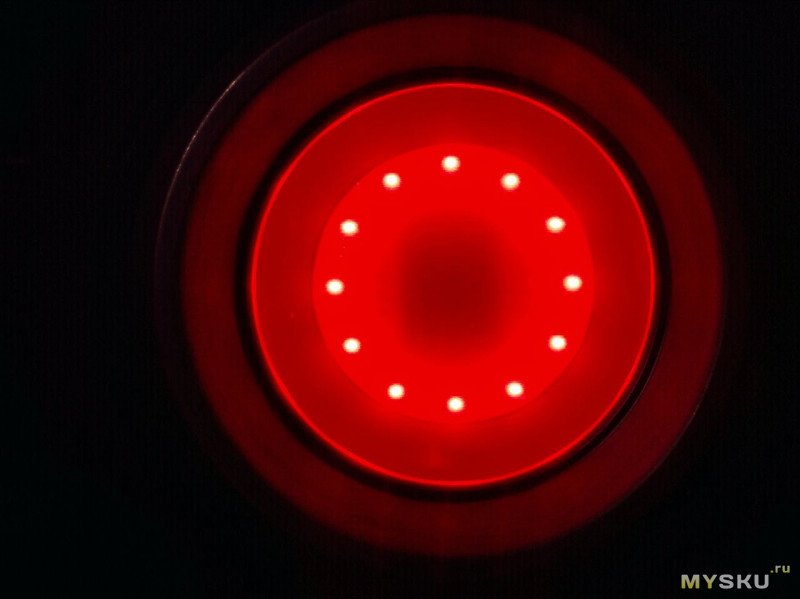

В COB матрице есть 3 вида светодиодов, линейки теплого, холодного и вокруг красный.
Они же в работе

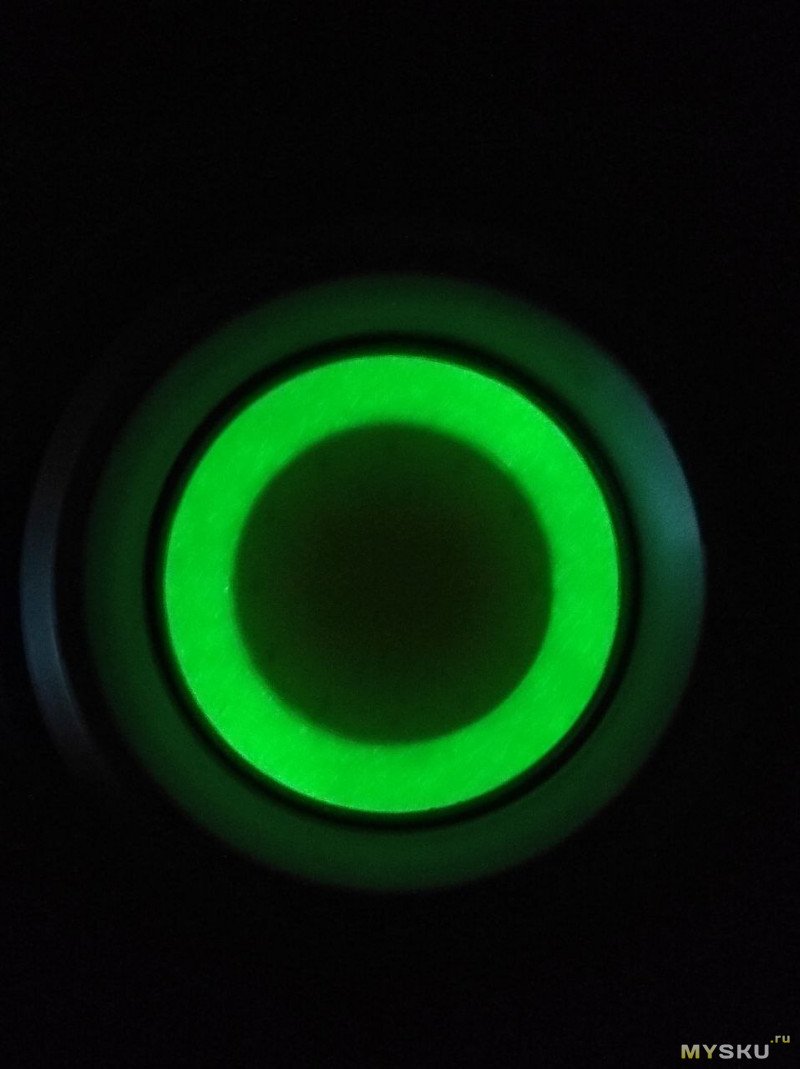

Вокруг COB светодиода есть светонакопительное кольцо, оно светится некоторое время после выключения основного света.
Ну и привожу бимшоты фонаря с расстояния 0.5 метра на белую стену.
Все параметры камеры не меняются, даже цветовая температура зафиксирована.

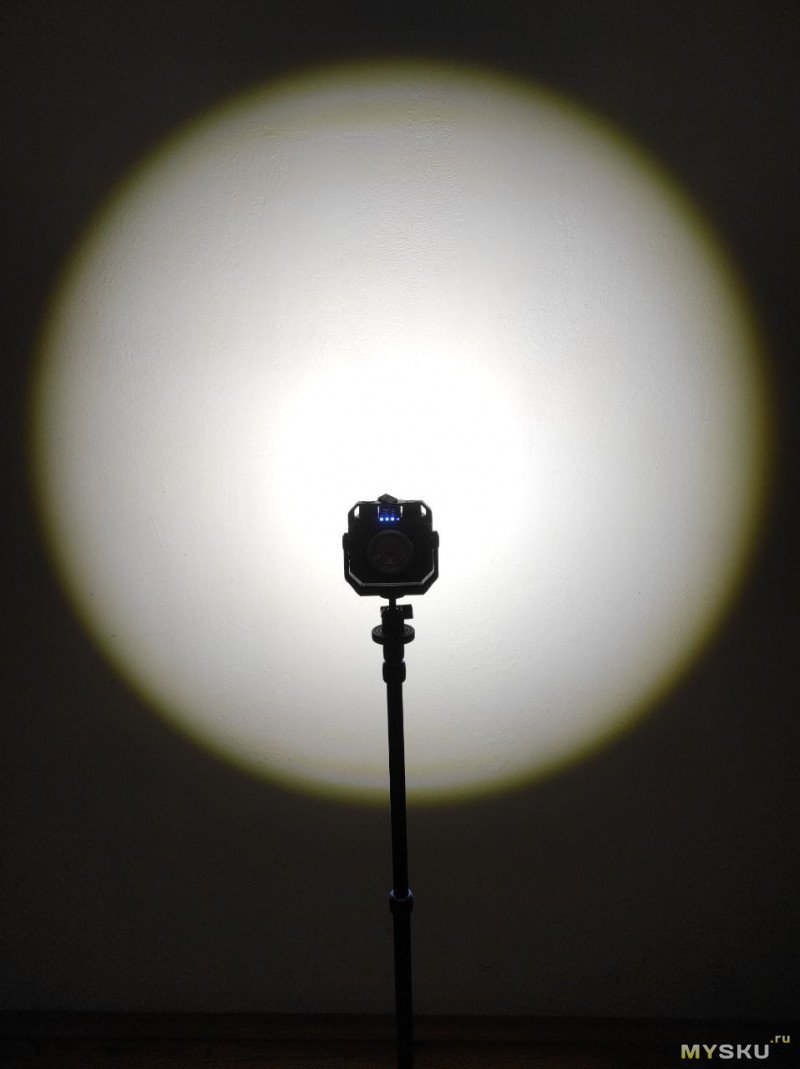

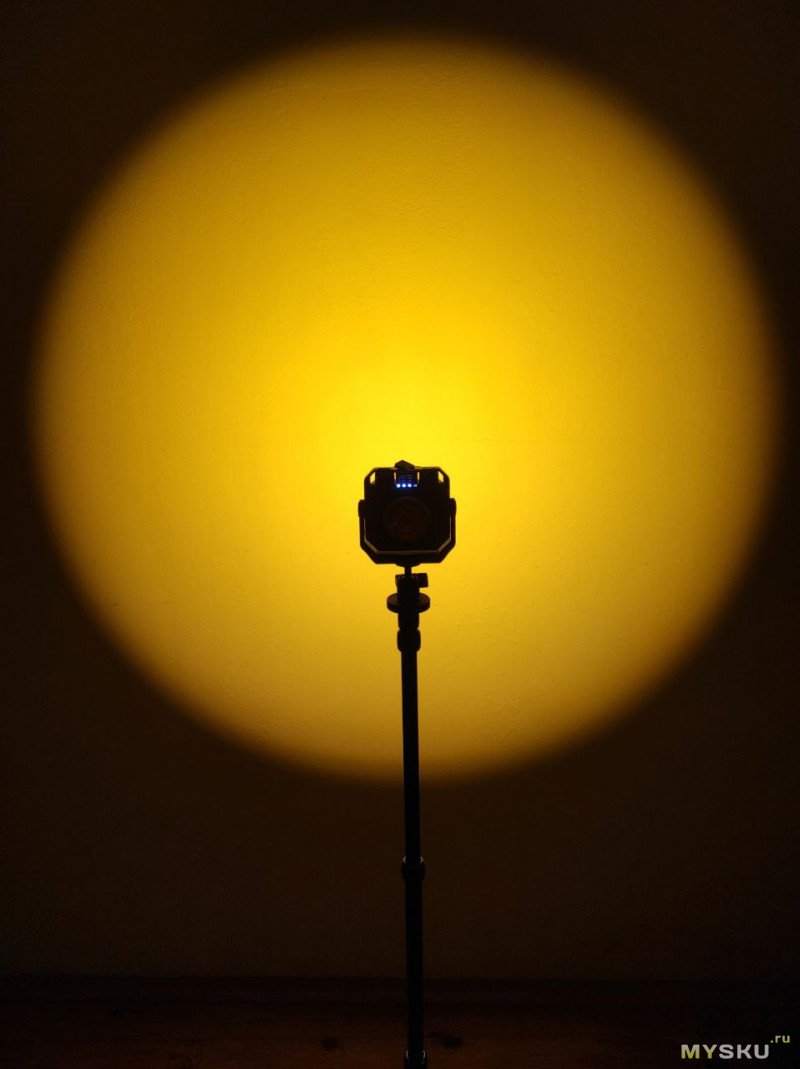

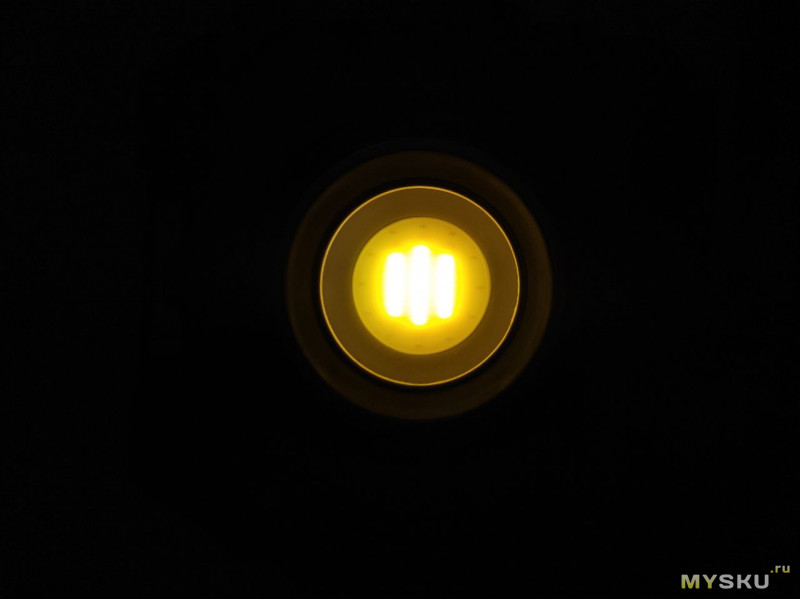

Теплый и холодный COB. Диаметр пучка 1.3 метра.


Минимальная и максимальная яркость COB светодиода:

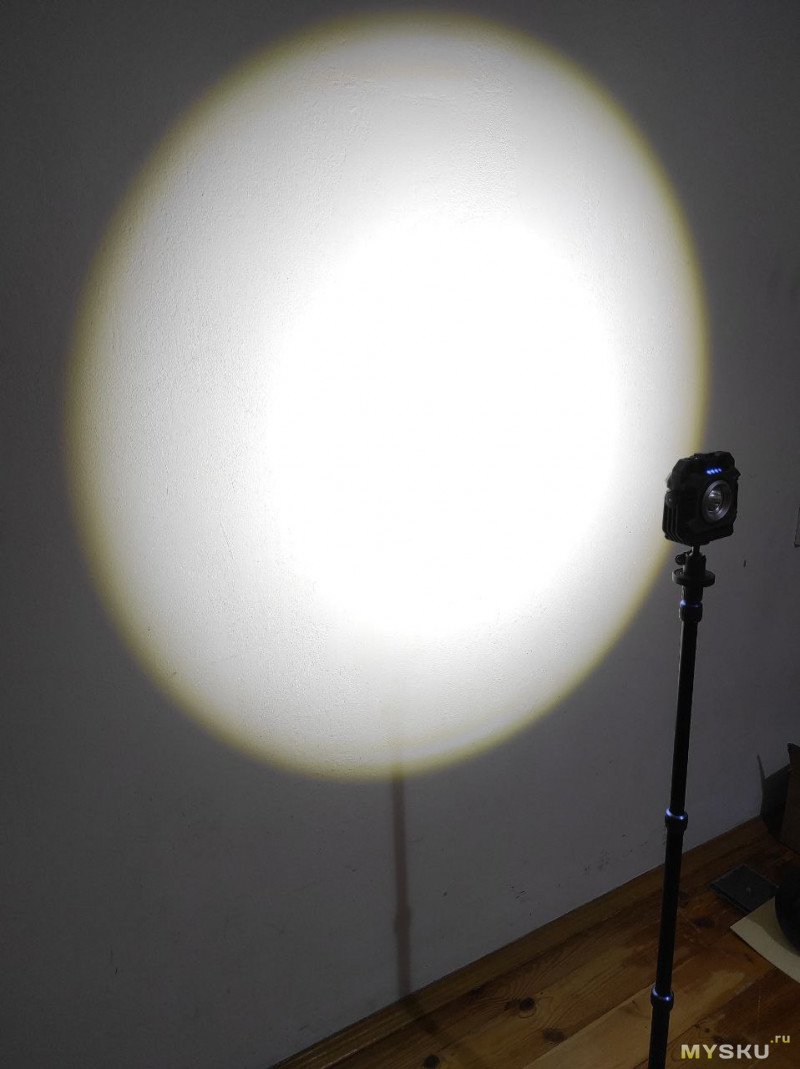

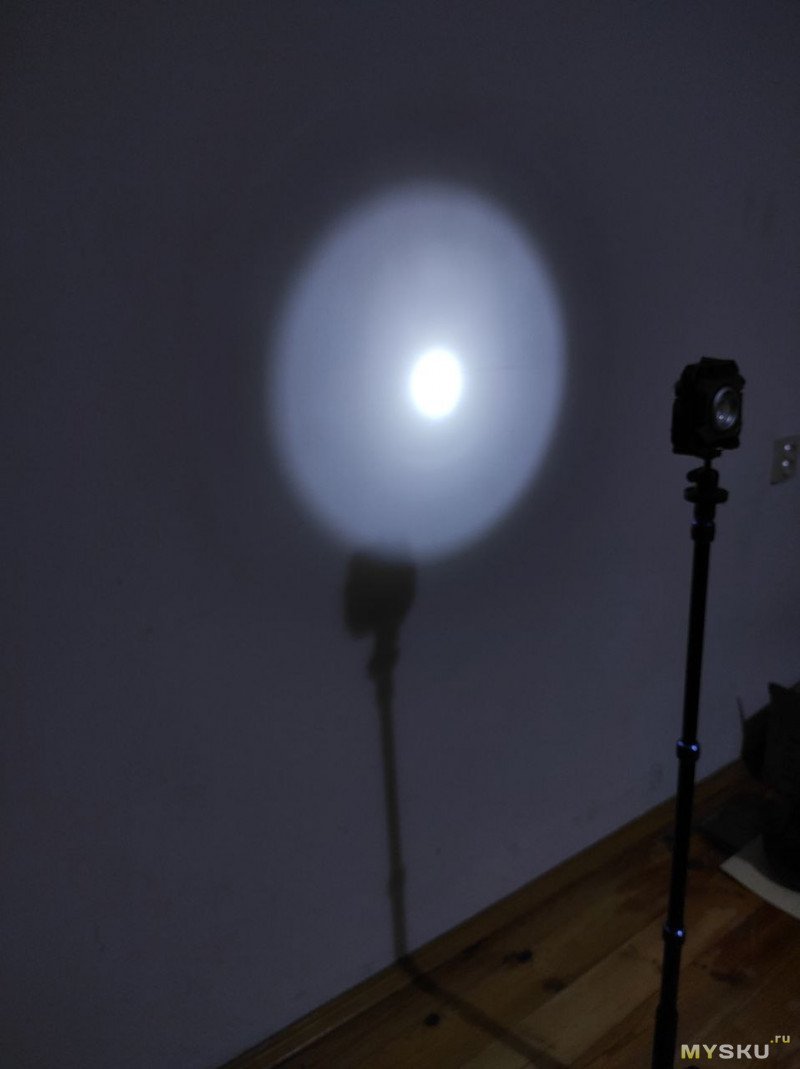

Узкий свет с другой стороны фонаря, параметры съемки те же, минимальная и максимальная яркость:

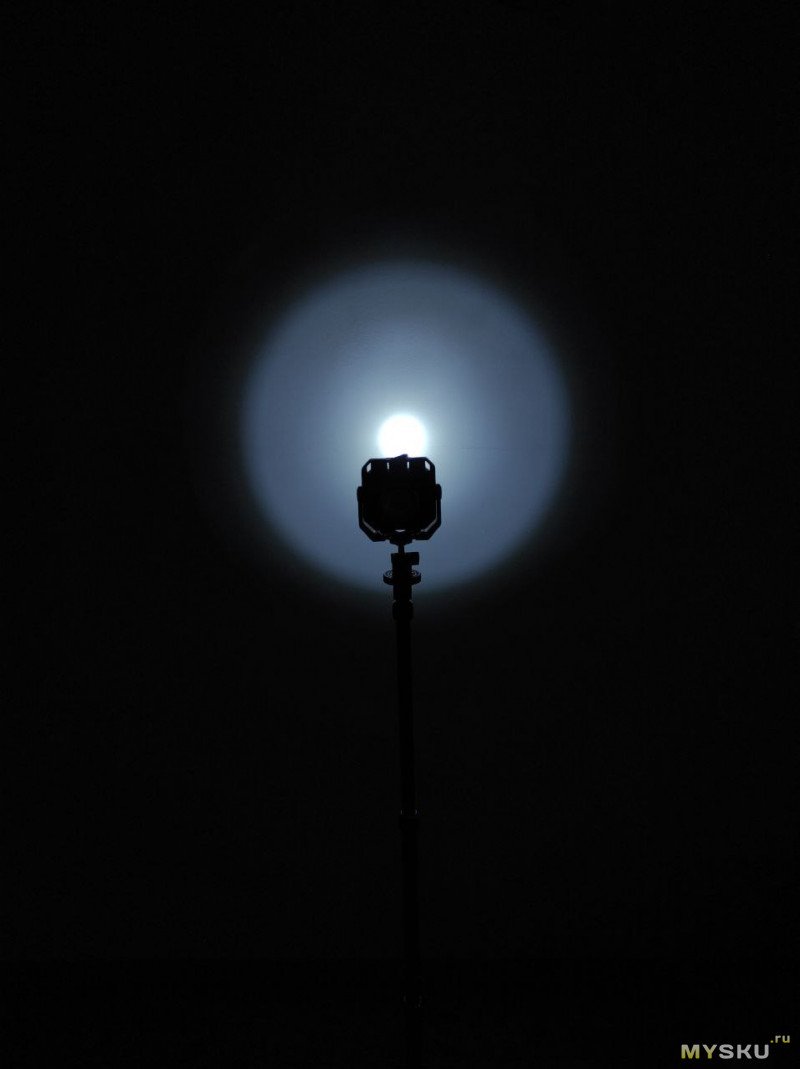

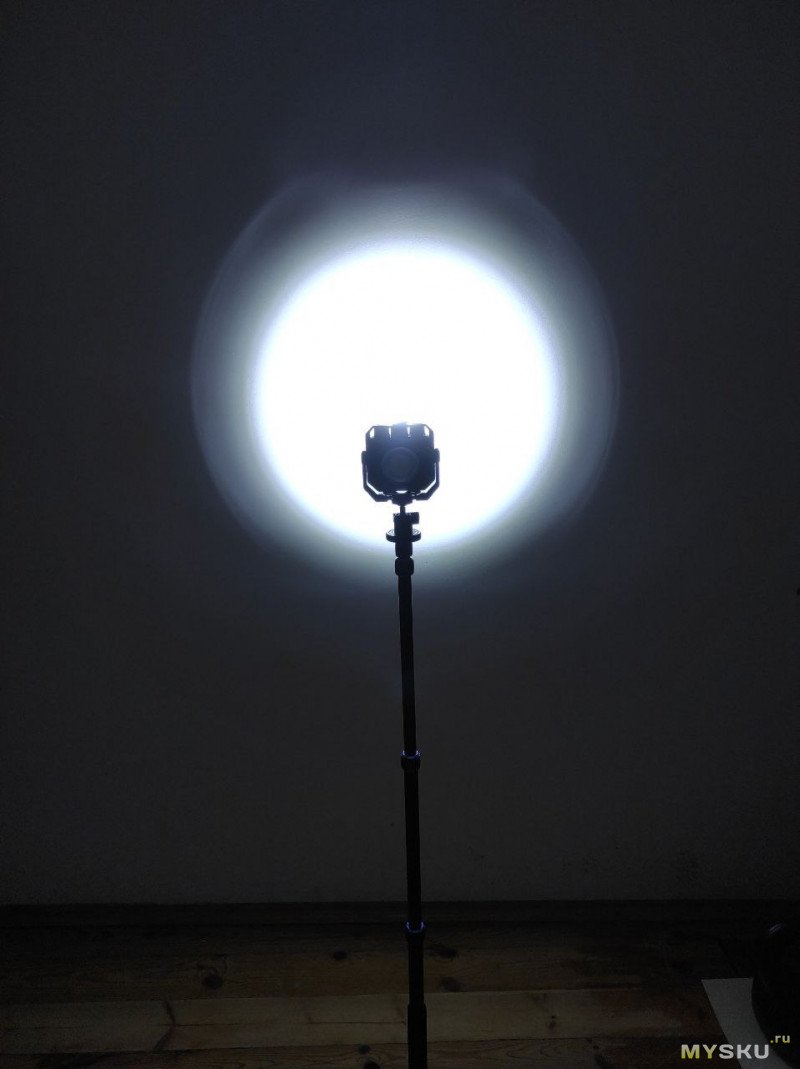

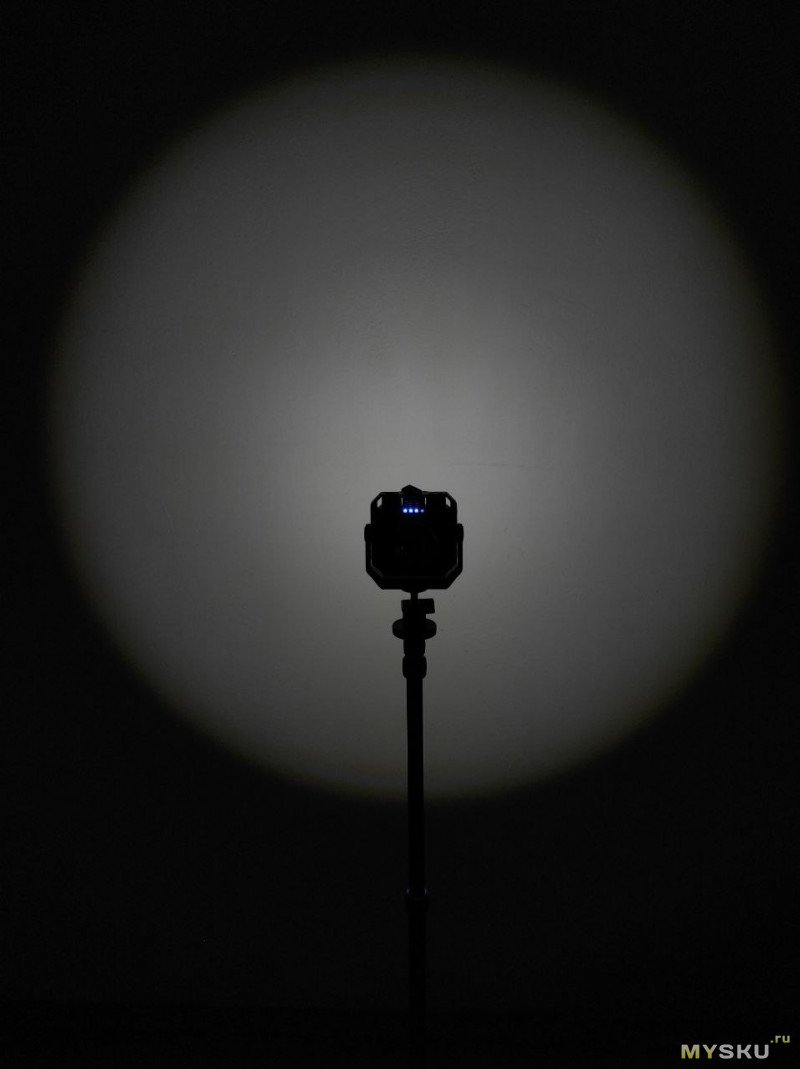

Вид сбоку, чтоб была понятна ширина луча. COB и узкий свет

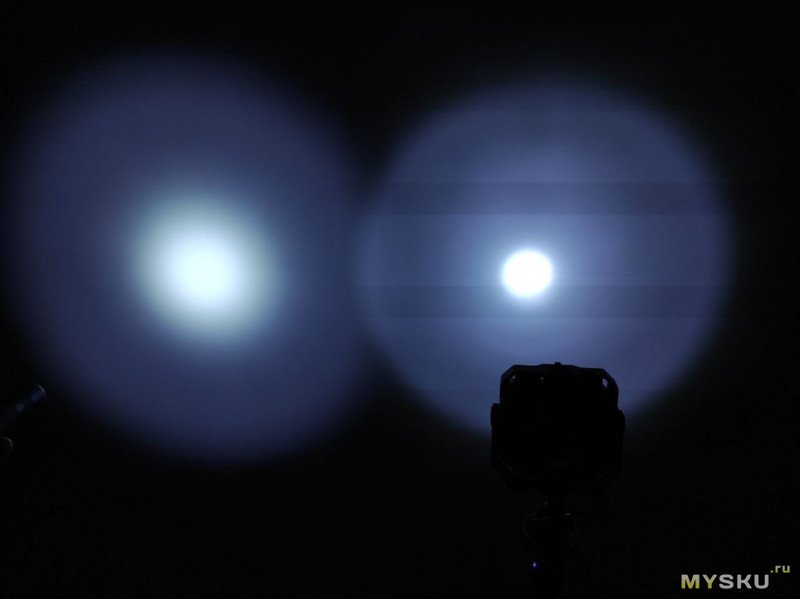

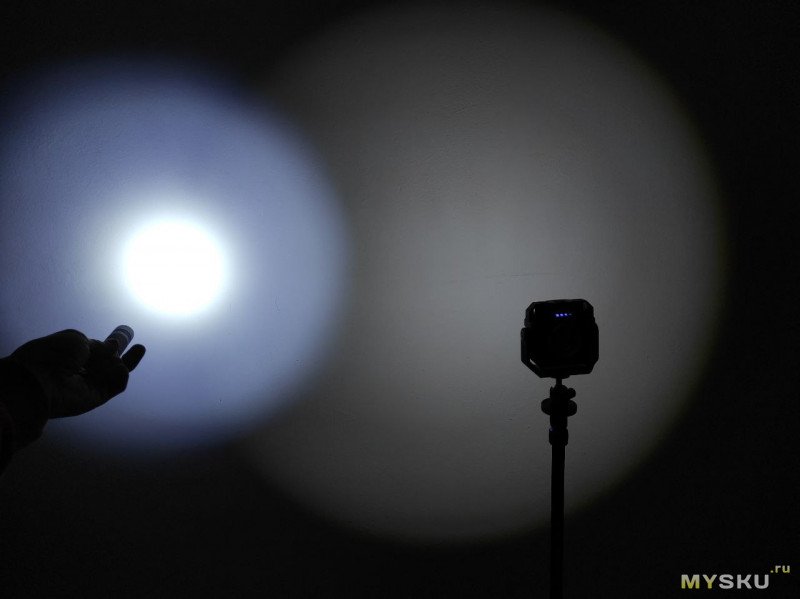

Сравнил свет фонаря на максимальном режиме с конвоем S2 с током 3А. То есть конвой слева выдает около 1000 люмен. Хотя он старый, XML подсел, я думаю около 800 люмен.
Судя по фото, узкий свет освещает почти как конвой, но конвой светит чуть шире.
COB светодиод и узкий светодиод, авторежим фотоаппарата.

Заряд и разряд, повербанк

Если фонарь заряжается, то включаются светодиоды остатка заряда. Если заряда мало, то светится один и мигает 3, по мере заряда светится уже 2 и потом 3 и мигает 2 и 1. То есть по числу горящих и мигающих светодиодов можно понять сколько еще он будет заряжаться.
Фонарь заряжается и кабелем USB A-C и C-C, то есть не забыли припаять резистор.

В фонаре есть повербанк, выход только USB-A. Есть сквозная зарядка, спокойно заряжает мой телефон в то время, когда идет зарядка фонарика, ток 1.5А и 4.7 вольта, примерно 7 ватт. В режиме повербанка светодиоды остатка заряда не светятся — зачем тратить энергию. Остаток заряда можно посмотреть, если нажать на кнопку.
Если соединить фонарь и телефон кабелем USB C-C, то телефон начинает заряжать фонарь. То есть выход C в фонаре не работает как повербанк. Для режима повербанка нужен кабель с разъемом А.
Для зарядки подойдет любой кабель.

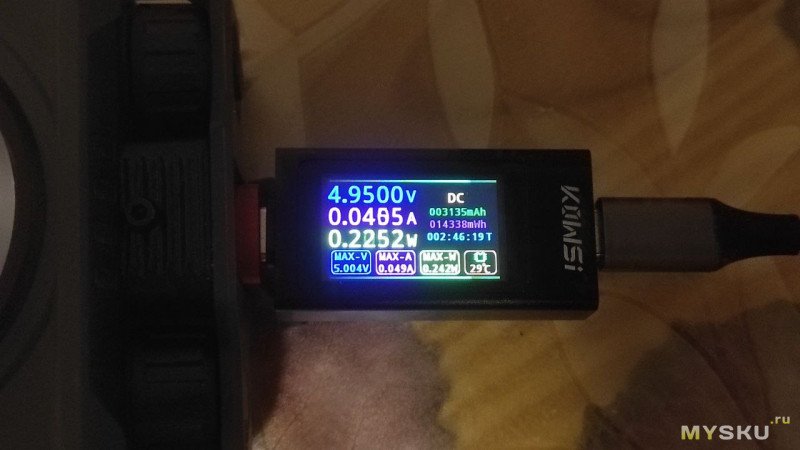

В режиме повербанка фонарь отдал примерно 3000мАч и 14338мВтч. Если перевести эту емкость с 5 вольт в 3.7в, то получится около 3800мАч. С учетом КПД повышайки заявленная емкость 5000 похожа на правду.
Повербанк фонаря неплохо работает на малых токах. Я заряжал часы, ток с 40мА упал до 7мА и пока повербанк фонаря не прекращает заряд.

Разборка, токи, время работы

Разбирается просто, защелок нет — только винты под шестигранник на 2.

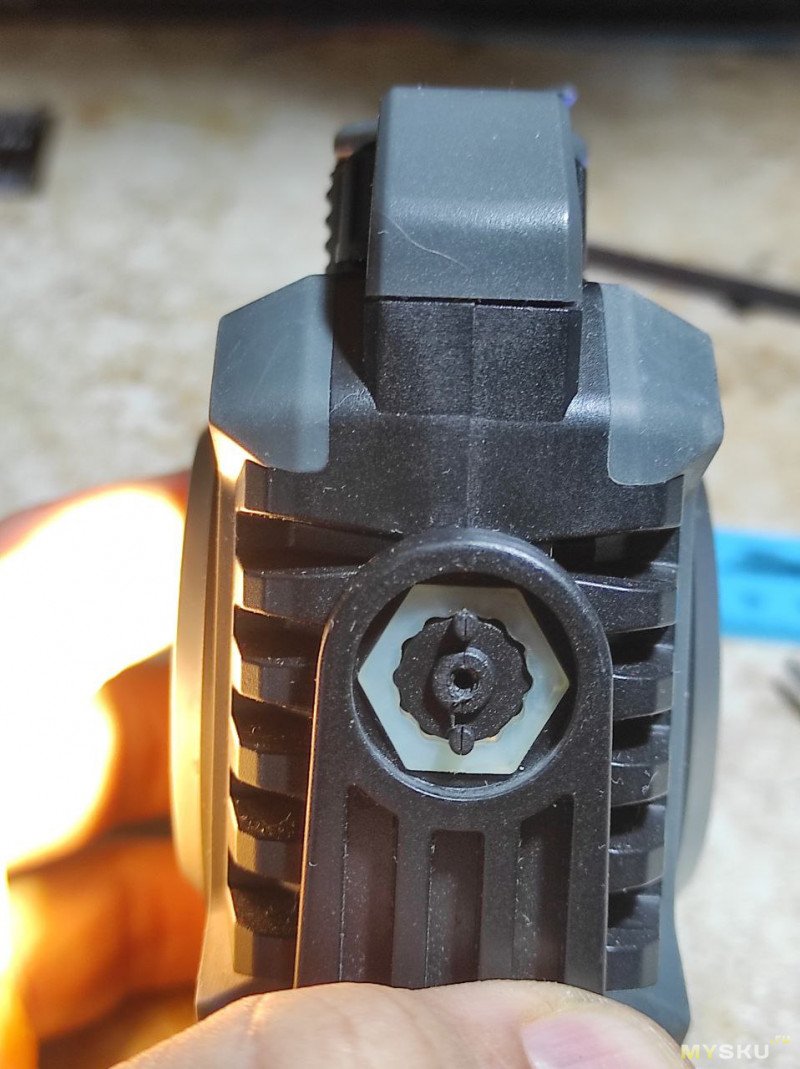

Два винта держат П-образную скобу, под ней механизм, обеспечивающий фиксацию
Один винт держит крышку, просто снимается вверх.

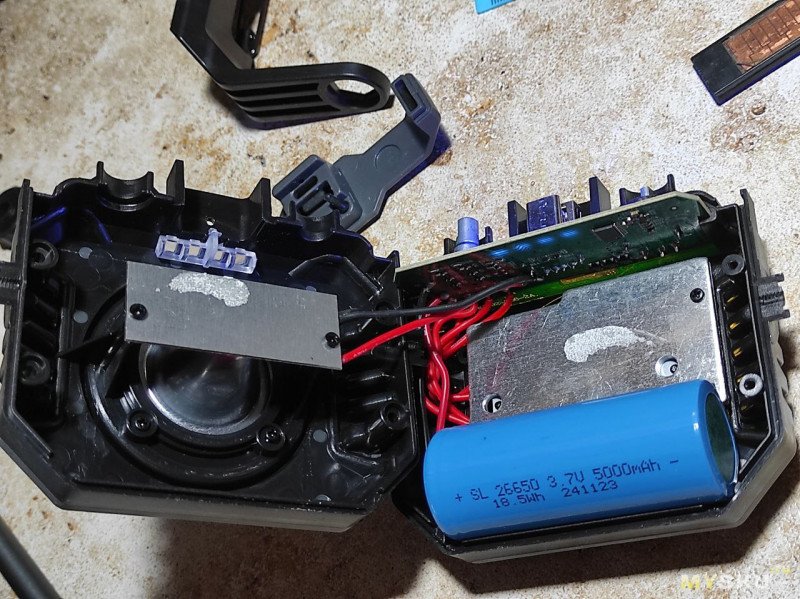

Если открутить еще 4 винта, то корпус разбирается на две половины. Внутри банка 26650, плата, светодиод на алюминиевой подложке и пластина, которая должна быть радиатором.

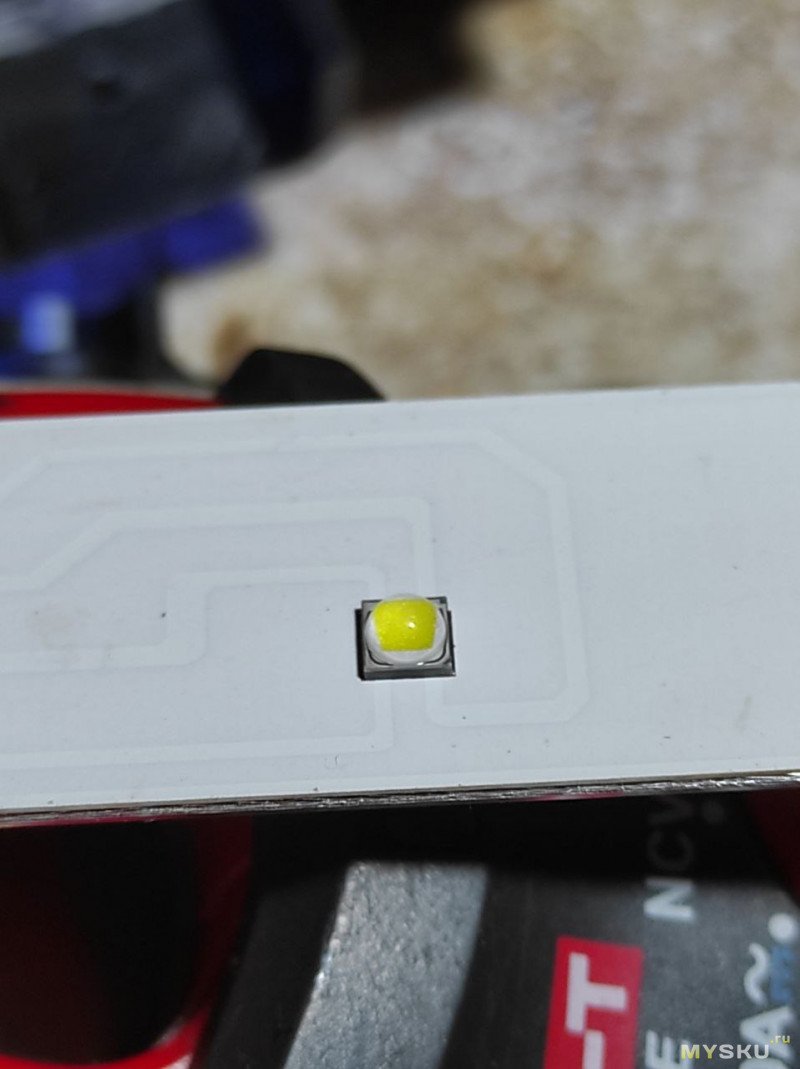

Светодиод узкого света, похож на XML

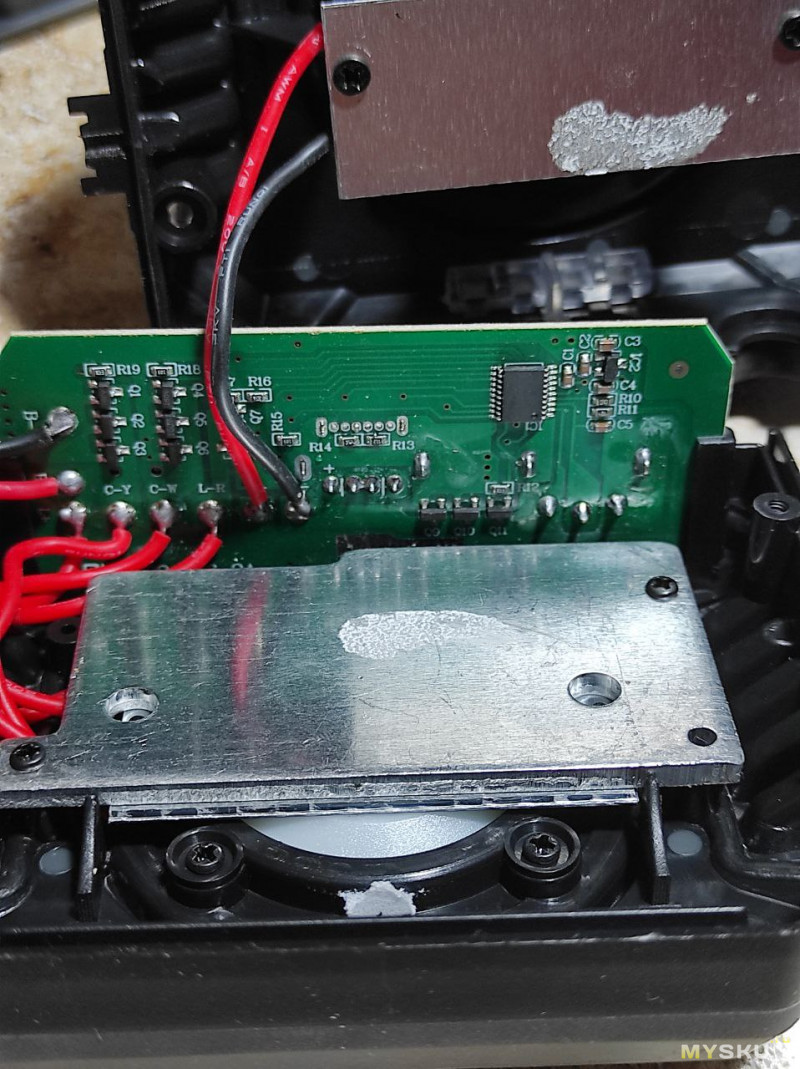

Плата, пластина-радиатор и под ней COB светодиод. Термопасты, как обычно, кот наплакал.

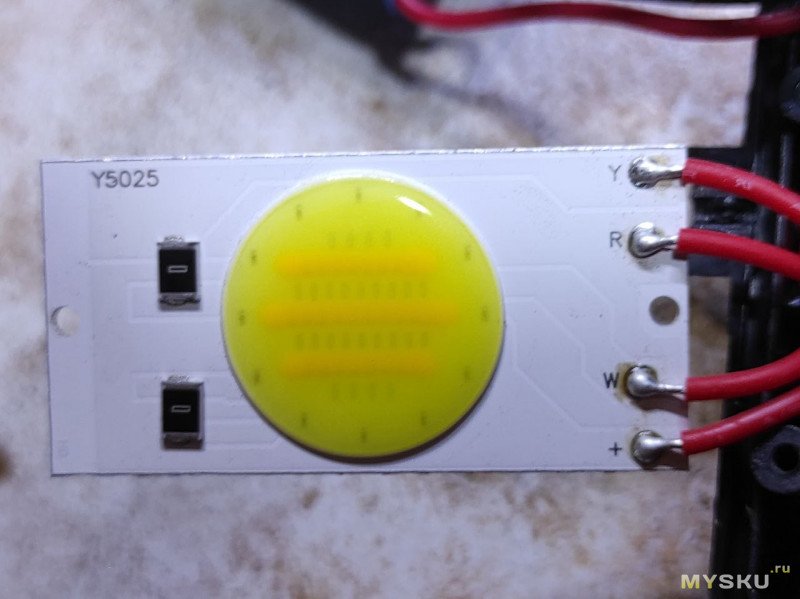

COB cветодиод с 4 выводами. Один плюс и 3 минуса.

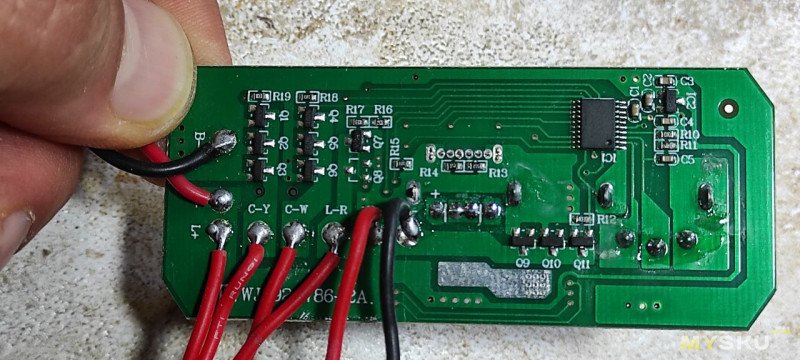

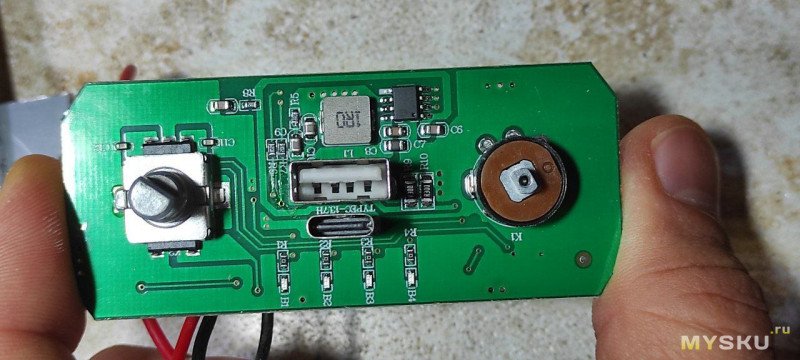

Плата отдельно
Теперь можно измерить токи.

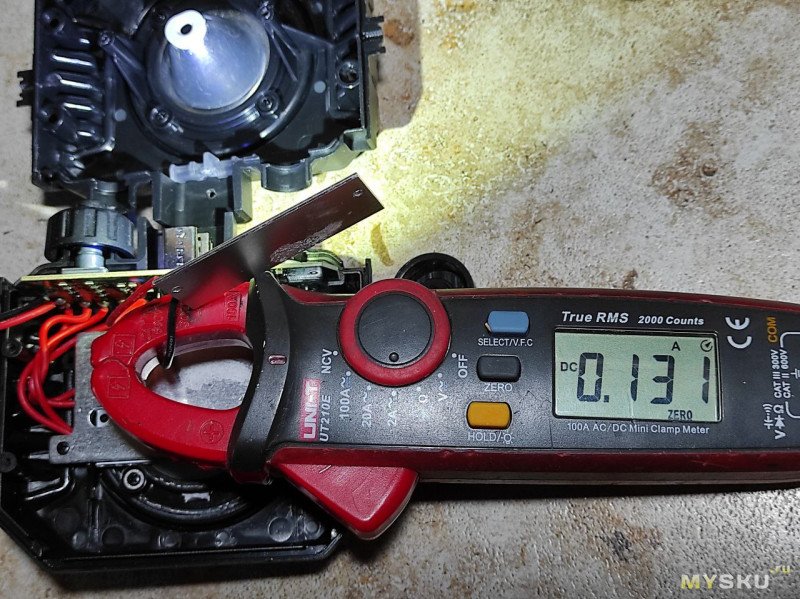

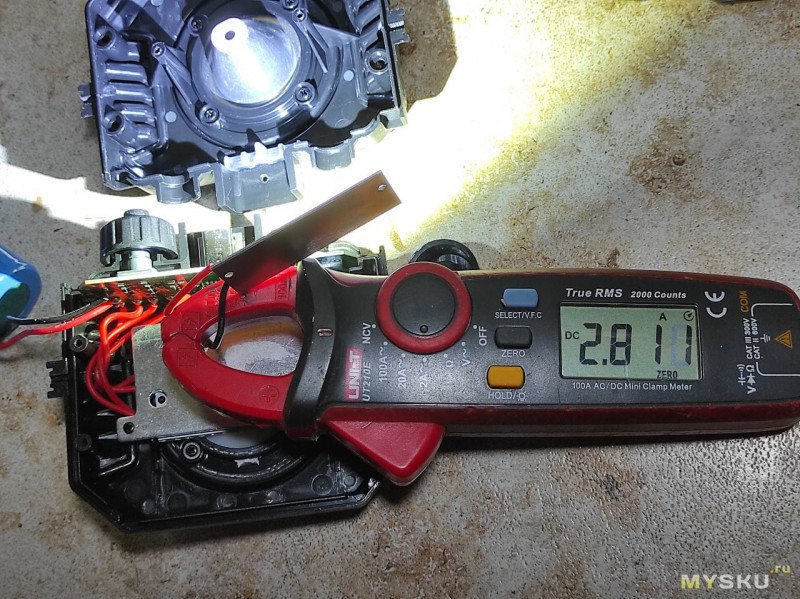

Минимальный ток на узком свете примерно 130мА, максимальный под 3А.

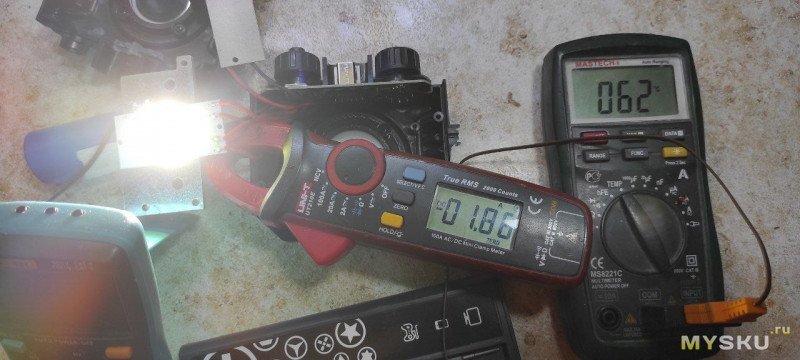

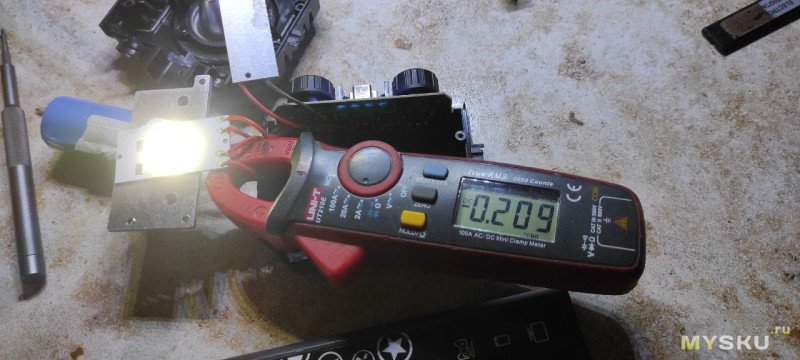

COB светодиод, минимальный ток около 200мА, максимальный около 4А. При этом на теплом цвете максималка чуть меньше, 3.6А.

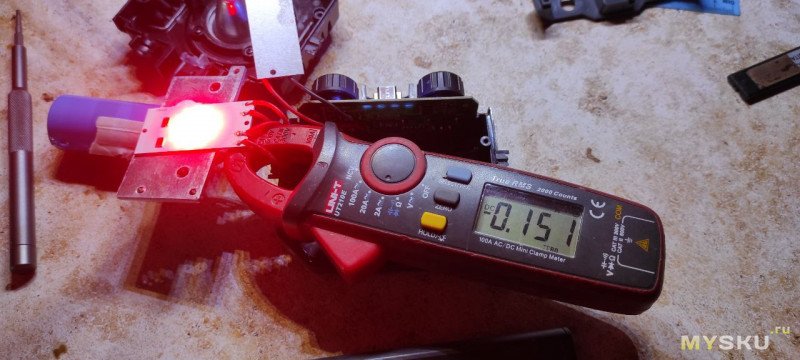

Ток на красный свет 150мА.
Что со стабилизацией тока? Ее нет. При напряжении 3.7 вольта выставил ток на светодиод 1А. Во первых ток постепенно падает до 0.5А, хотя ЛБП держит напряжение ровно 3.7 вольта. Падает примерно минут за 10. Не знаю почему, но я замечаю, что так во многих китайских фонарях. После этого максимальный ток составляет примерно 1,2А. Выключил-включил и снова ток 3.5А и падает до 1.2А
При старте на 4А нагрев радиатора под светодидом был до 60 градусов, но так-как ток падает, то темперара тоже падает и на масимальной яркости COB диода держится на уровне 54 градуса. Это когда светодиод и радиатор лежат на столе, в условиях закрытого корпуса фонаря будет побольше, но я думаю, что по температуре терпимо.
на фото ниже максимум температуры и ток уже упал вполовину.

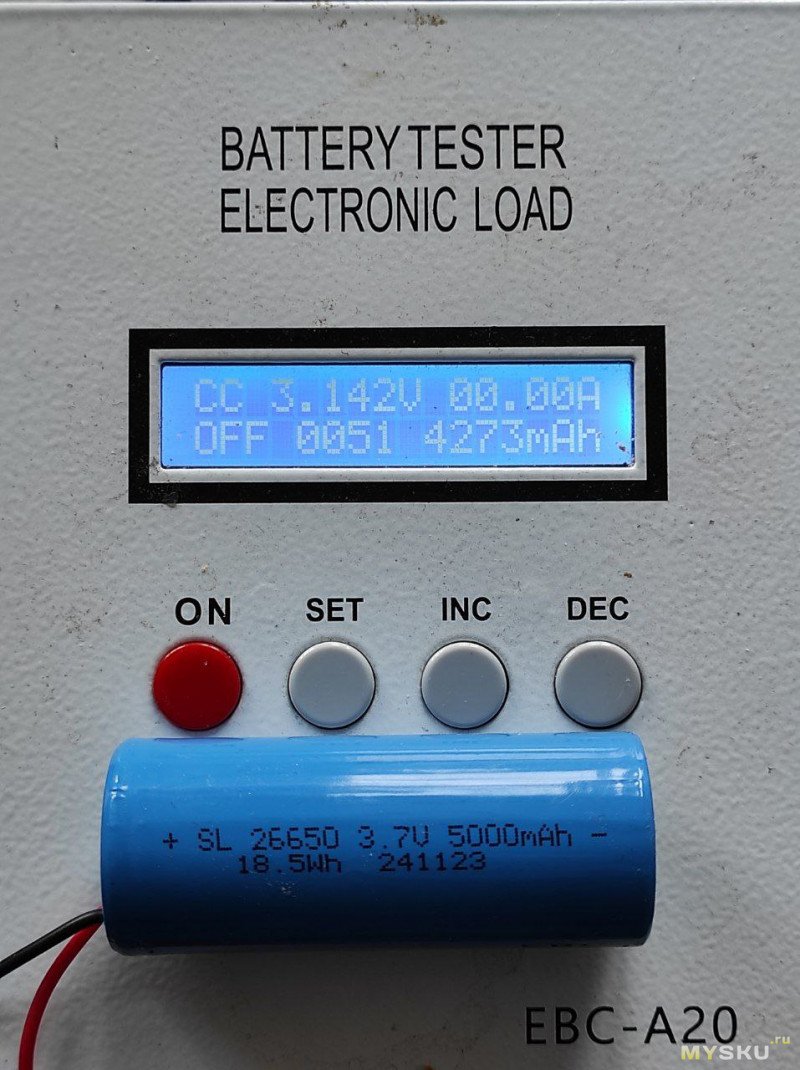

Емкость батареи 4200, но это при токе разряда 5А и я разряжал-заряжал его раз 20-30. Время работы фонаря на максимальной яркости около 3,5 часов. При этом яркость будет меняться. На минимальной яркости время работы будет часов 40.

Куплено за свои, фонарь отличный. Использую для подсветки при фотографировании, при пайке, особено при пайке под микроскопом. Удобно что можно выбрать узкий или широкий свет и выбрать угол свечения. Постоянно хранится на металлическом основании на боковине полки, иногда задеваю его и он падает оттуда с высоты 1.5 метра, но без повреждений и работает дальше.
Иногда использую как повербанк, если розетка далеко — позволяет зарядить телефон процентов на 70. Фонарь может светить и заряжать и разряжаться через повербанк одновременно.
То есть все три функции работают независимо друг от друга. Недорогой фонарь с кучей регулировок и разными цветами и типами света. Немного запутанное управление, но я понял его логику. Не нравится то, что при регулировке яркости есть ШИМ и некоторые фото могут получиться полосатыми, но это видно на экране. А так отличный фонарь.
На али он стоит около 1000 руб, на озоне чуть дешевле, 962 ₽
https://www.ozon.ru/product/kleykaya-lenta-podsvetka-dlya-konkov-2947116486

P. S.
При сборке обнаружил, что светодиод узкого света не касается радиатора. Термопаста не разглаживалась. Пришлось добавить аж 5 слоев алюминиевого скотча, тогда термопаста прижалась. Имейте это ввиду.
