Термовоздушная паяльная станция (Hot Air) ATTEN ST-862D

Atten ST‑862D — это профессиональная термовоздушная паяльная станция (Hot Air) мощностью 1000 Вт, предназначенная для работы с компонентами SMD, BGA, QFP, в том числе и с мелкими элементами SMD на печатных платах. Паяльная станция подходит как для профессиональных мастерских, так и для хобби-мастеров. Станция выдерживает многочасовую работу в условиях сервис центра, поэтому смело рекомендую тем кто задумался какой Hot Air выбрать.

---

Предисловие.

Обзор будет из нескольких частей, так сказать один день из жизни мастера по ремонту ноутбуков.

---

Пролог. Atten ST‑862D

Станцию я приобрёл в августе 2023 года в комплекте с восемью насадками (в ближайших планах — докупить ещё несколько под новые процессоры). Устройство используется ежедневно, и за всё время эксплуатации каких-либо сбоев или глюков замечено не было.

Изначально я купил эту станцию на AliExpress по совету товарища из Англии и в течение месяца активно тестировал её, чтобы понять, насколько она хороша в реальной работе. Позже другой мой знакомый, уже по моей рекомендации, приобрёл точно такую же станцию — правда, немного дороже, но у официального дилера в Польше и со всеми необходимыми документами, списав часть налогов.

После этого по моему совету ещё несколько знакомых обзавелись этой станцией. За пару лет её использования ни от кого из них я не слышал каких-либо нареканий.

На эту станцию уже написано немало обзоров, однако на PlusPda их по какой-то причине до сих пор нет. Я решил это исправить — возможно, мне удастся дополнить общую картину информацией, которой нет у других авторов.

Часть 1.Основные технические характеристики

✔️ Мощность: 1000 Вт — обеспечивает быстрый разогрев и стабильную работу.
✔️Температура: от 100 °C до 480 °C — подходит для большинства задач пайки и демонтажа.
✔️ Режим воздуха без нагрева COL
✔️ Поток воздуха: 30 – 120 л/мин, регулируемый — можно адаптировать под разные компоненты.
✔️ Стабилизация температуры: примерно ±2 °C по цифровому датчику.
✔️ Цифровой экран: ЖК-дисплей с подсветкой для удобного контроля параметров.
✔️ Три канала памяти: можно сохранить три набора параметров (temp+воздух) для быстрого переключения.
✔️ ESD-SAFE: антистатическая защита для безопасной работы с чувствительной электроникой.
✔️ Функция «сон/спящий режим»: автоматическое снижение нагрева после установки на подставку.
✔️ Длина трубки от станции до фена, примерно 80см.

Комплект
✔️Сама станция с прикрепленным ручкой-феном
✔️Подставка и держатель насадок

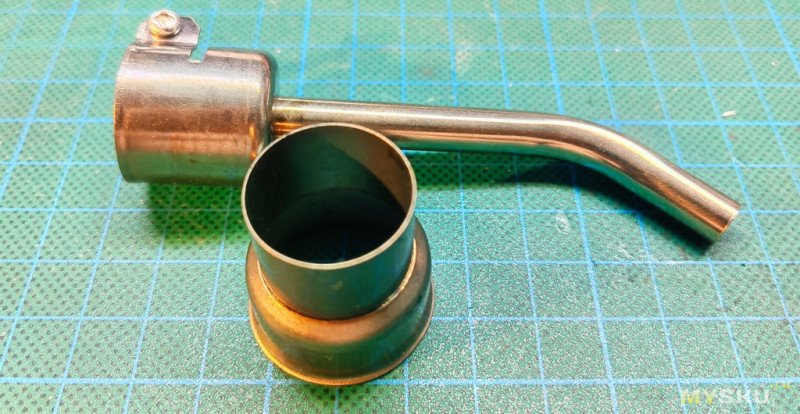

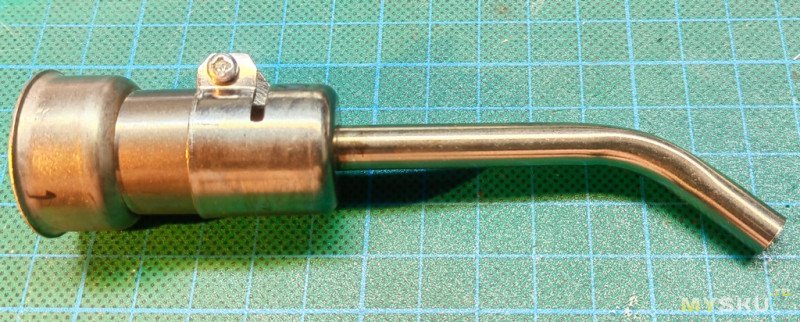

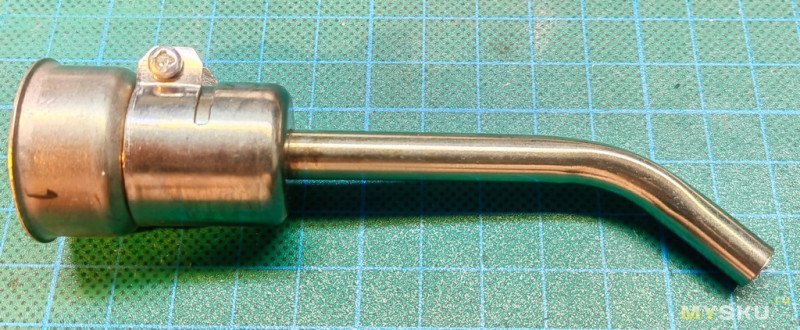

✔️Набор сменных насадок
✔️Кабель питания и провод заземления
✔️Инструкция пользователя

Конкретный набор может отличаться в зависимости от комплектации.

---

Часть 2. Основная

Блок управления

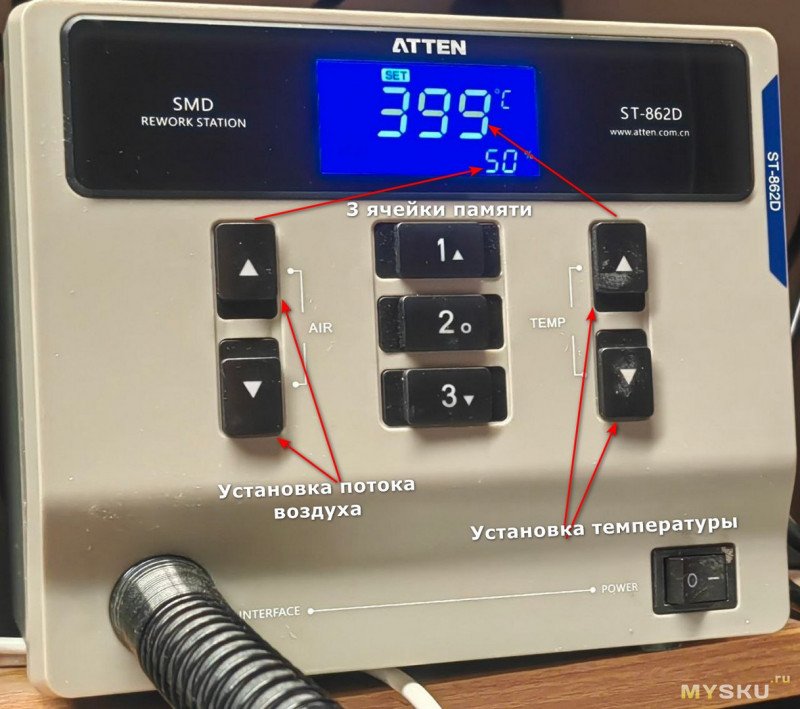

Управление станцией максимально простое, регулировки потока воздуха, регулировки температуры и память на три ячейки.

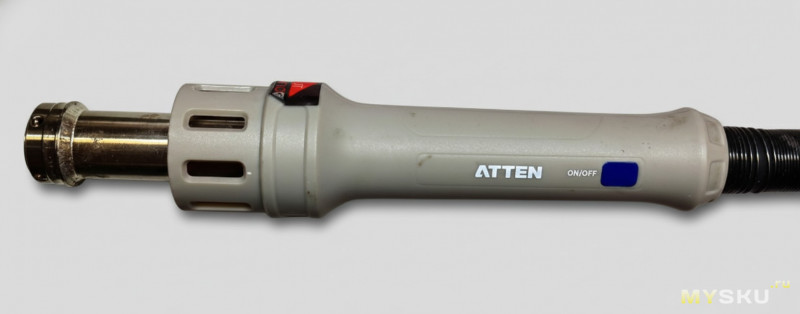

Ручка-фен

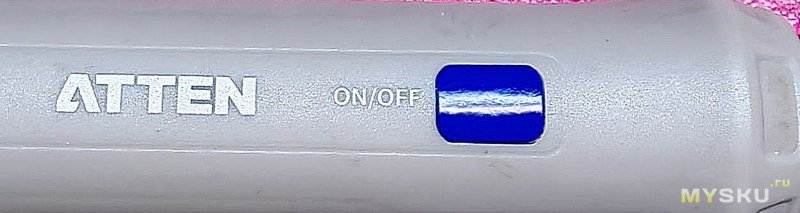

На ручке находится кнопка управления работой фена (включение/выключение).

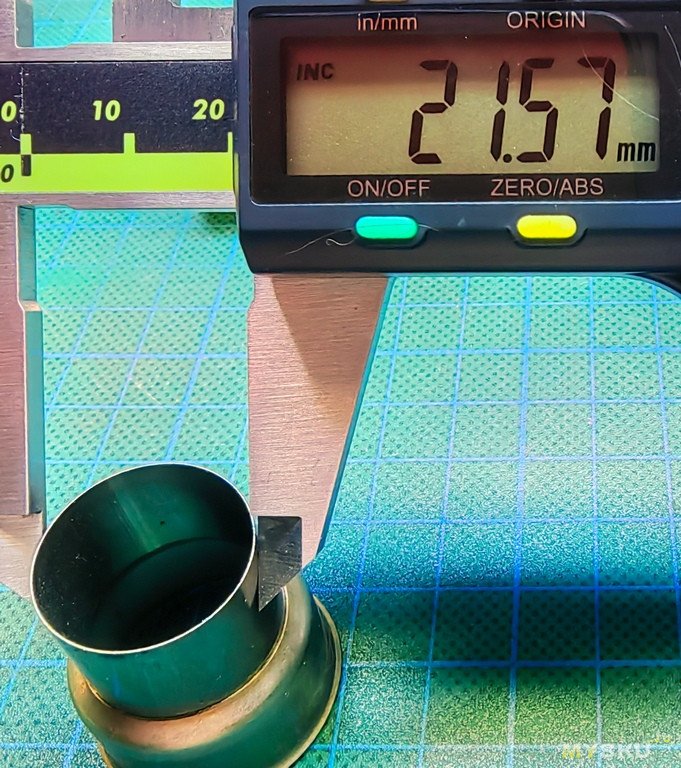

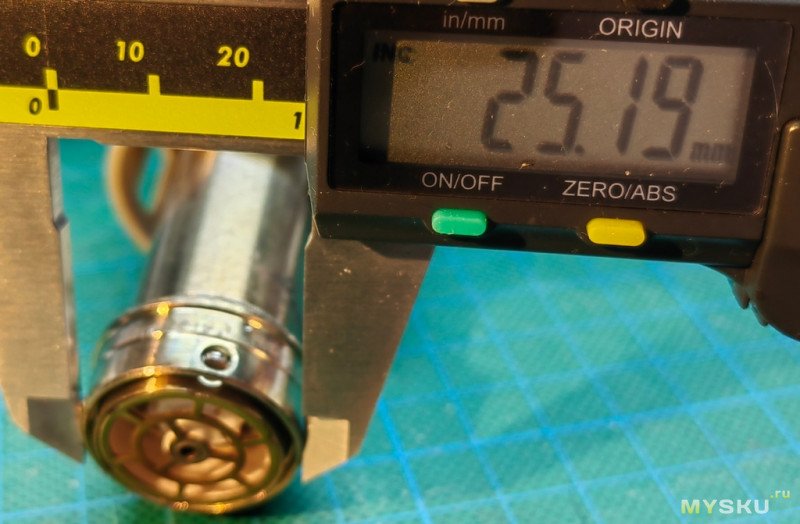

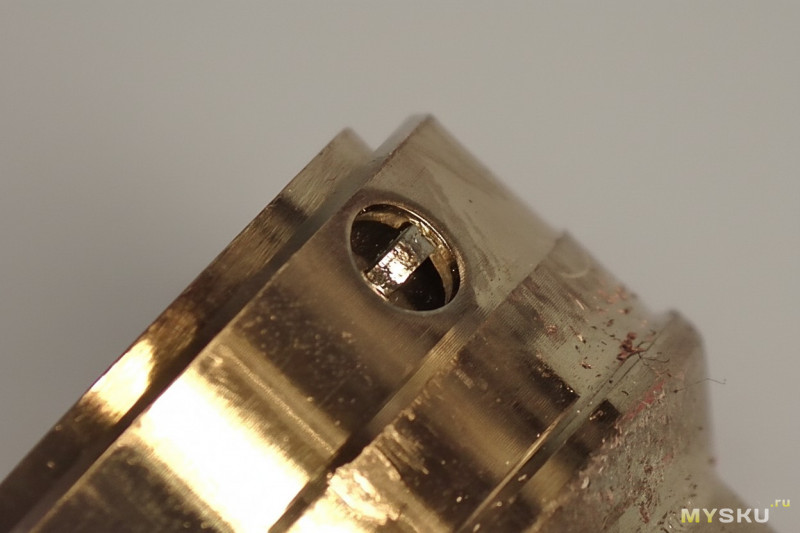

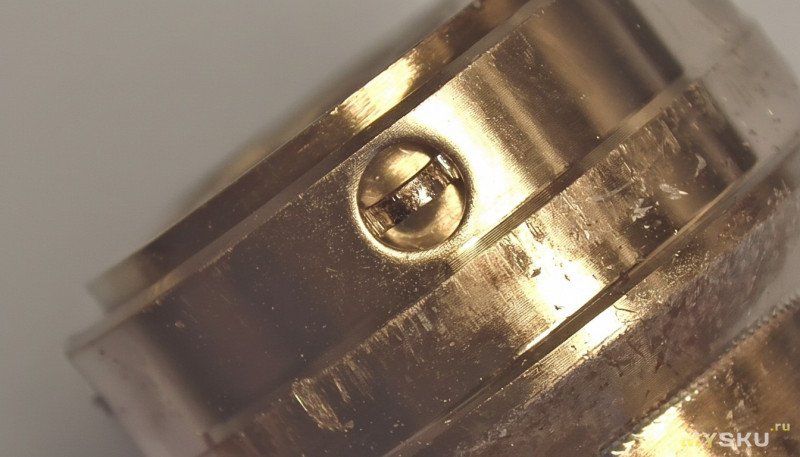

Удержание насадок осуществляется при помощи подпружиненных фиксаторов

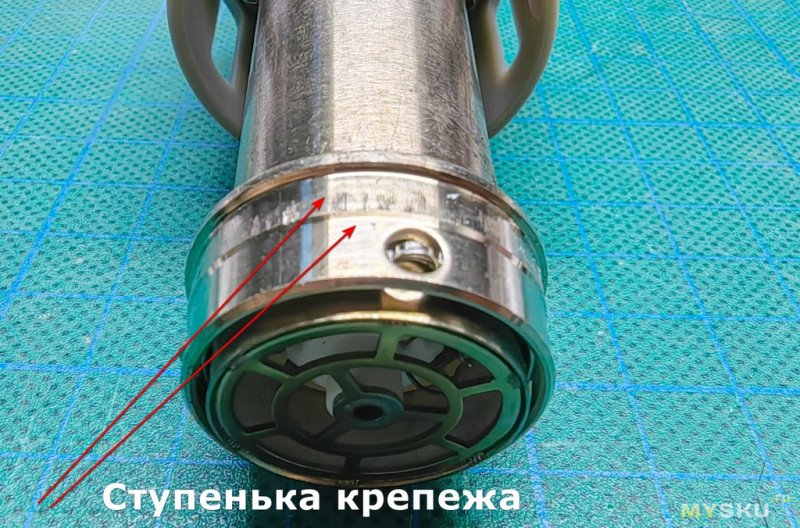

Так же в части крепление насадок присутствует ступенька, совместно с подпружиненными фиксаторами обеспечивает надежное удержание насадок.
В комплекте со станцией обычно поставляется переходник под другой распространённый формат насадок, используемый в популярных фенах Lukey, Youyue и других.

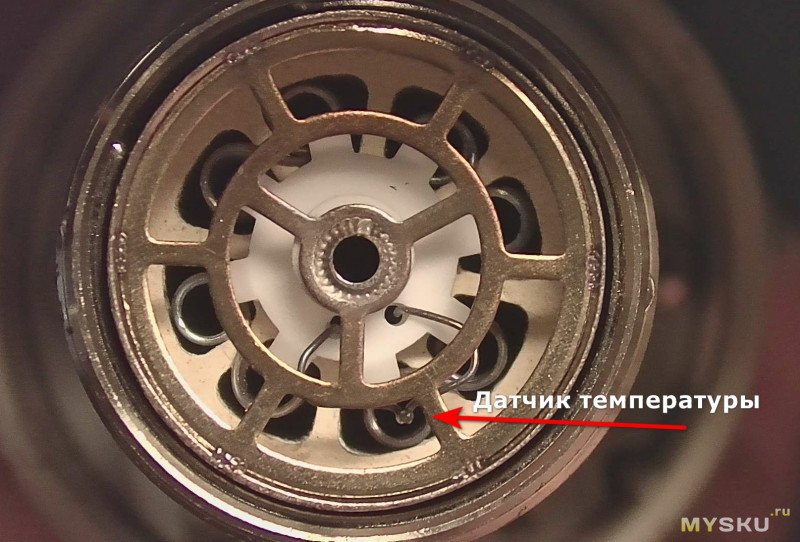

Размещение датчика температуры

Также фен автоматически выключается при размещении ручки на подставке.
При выключении фена запускается режим продувки: нагрев спирали отключается, а поток воздуха снижает температуру до 100 °C, после чего отключается компрессор, и станцию можно полностью выключить.

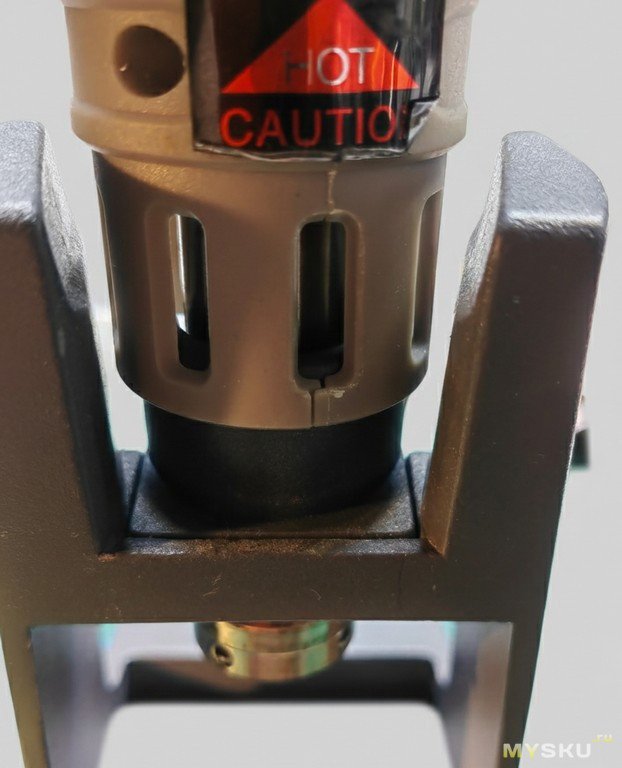

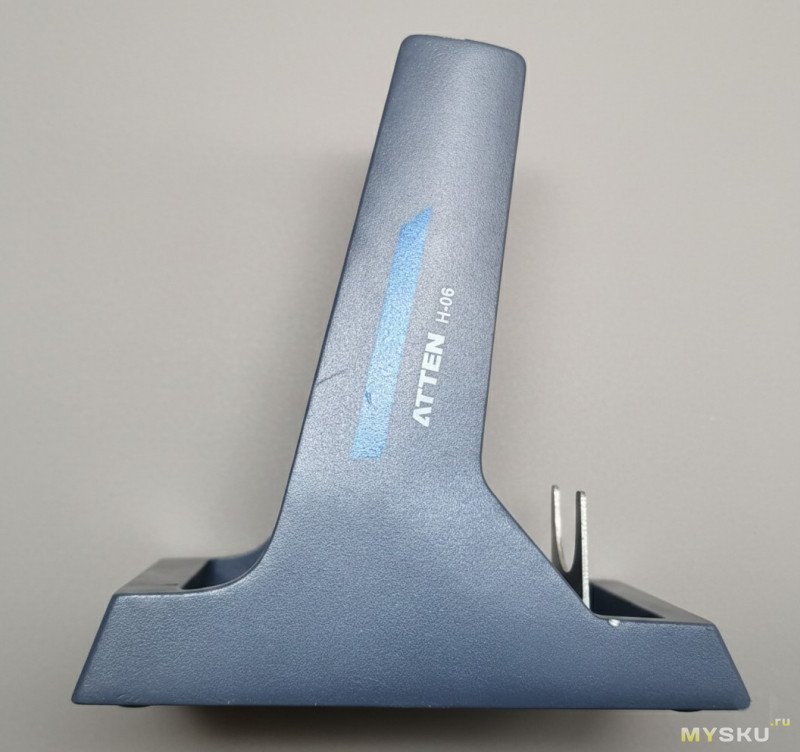

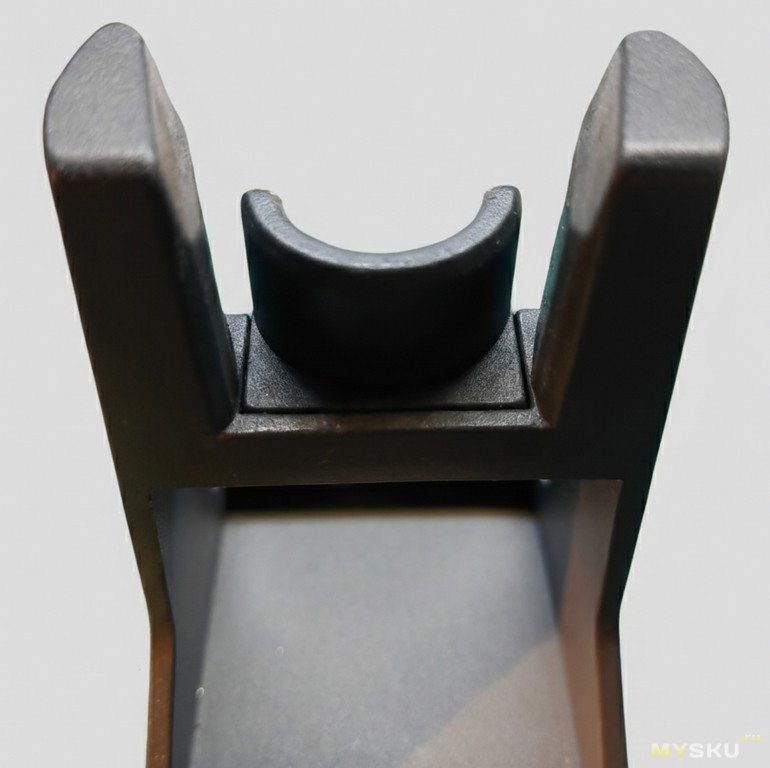

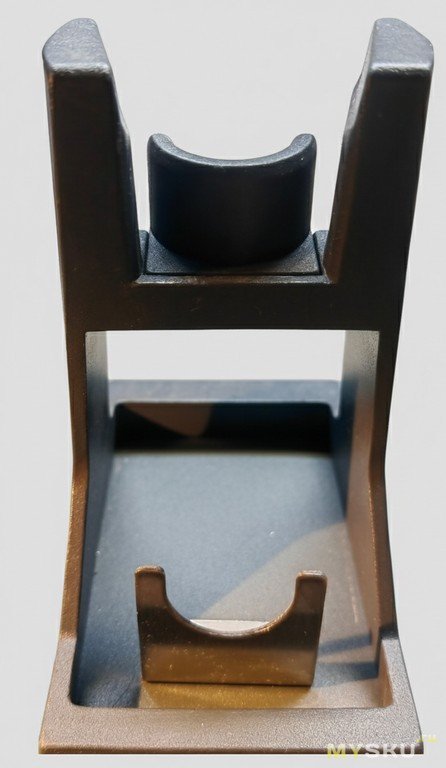

Подставка
Подставка тяжелая, по столу не ерзает, примерный вес ~760 грамм
Ручка подставки устанавливается в подставку и держится за счет выступа.


Горячий воздух установленной ручки направлен в низ подставки и не попадает на окружающие предметы если сопло установлено направлением во внутрь подставки.

Снятие температурных режимов.

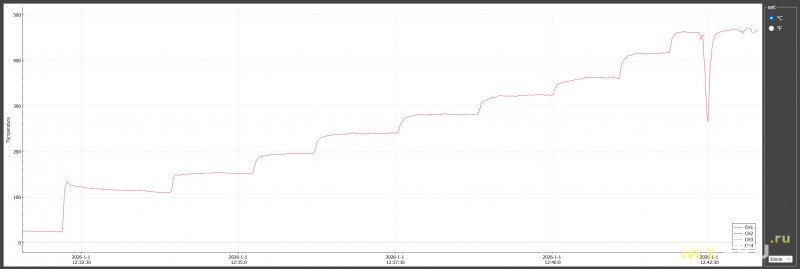

Для снятия температурного режима и демонстрации стабильности температур работы фена, я разместил датчик в 1 см от сопла. Температура в помещении 24 °C. Фен был установлен на 100 °C при воздушном потоке 30%. Далее температура повышалась с шагом 50 °C, а в завершение была проведена проверка на максимальном значении — 480 °C.
Всплески на графике это попытка поправить датчик температуры, так как на таком расстоянии и с такими установками, не удалось получить 480 градусов.

Если во время пайки требуется высокая точность температуры, датчик необходимо размещать непосредственно рядом с рабочей зоной. Однако существует приём, который используют многие мастера: на участок платы кладут кусочек припоя или паяльной пасты с заранее известной температурой плавления. По моменту их оплавления можно достаточно точно определить реальную температуру в зоне пайки.

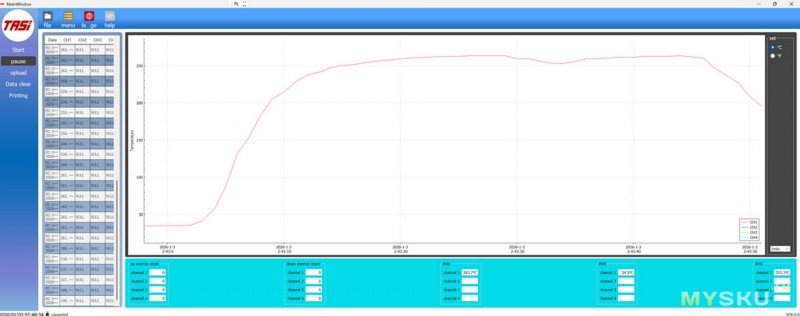

Пример контроля выпайки микросхемы памяти.
Но обычно так не делается, все температурные режимы и потоки воздуха, наработаны за долгие годы. Микросхема снималась на температуре около 250 градусов.

---

Часть 3. Продолжение

Подходим к самому интересному — к тому, для чего чаще всего используется станция или как я провожу своё рабочее время.

Дружественный сервис дал в ремонт ноутбук HP ProBook 440 14 inch G9
Со слов клиента, после автоматического обновления ноутбук не включился, точнее включился, но на экране постоянное сообщение

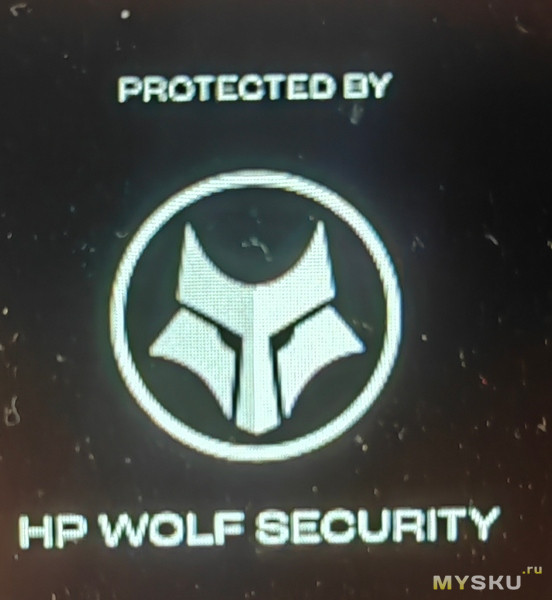

Клиент сказал, что видел на экране обновления Bios и после перезагрузки, ноутбук висит на заставке WOLF SECURITY

Скажу честно: сначала я попытался пойти по лёгкому пути и на одном из известных форумов разместил считанный BIOS с просьбой его исправить. Однако ответа так и не получил, поэтому занялся процедурой восстановления самостоятельно. При этом частично использовал чужой опыт — уже подготовленные версии BIOS. Но обо всём по порядку: процедуру восстановления распишу по пунктам.

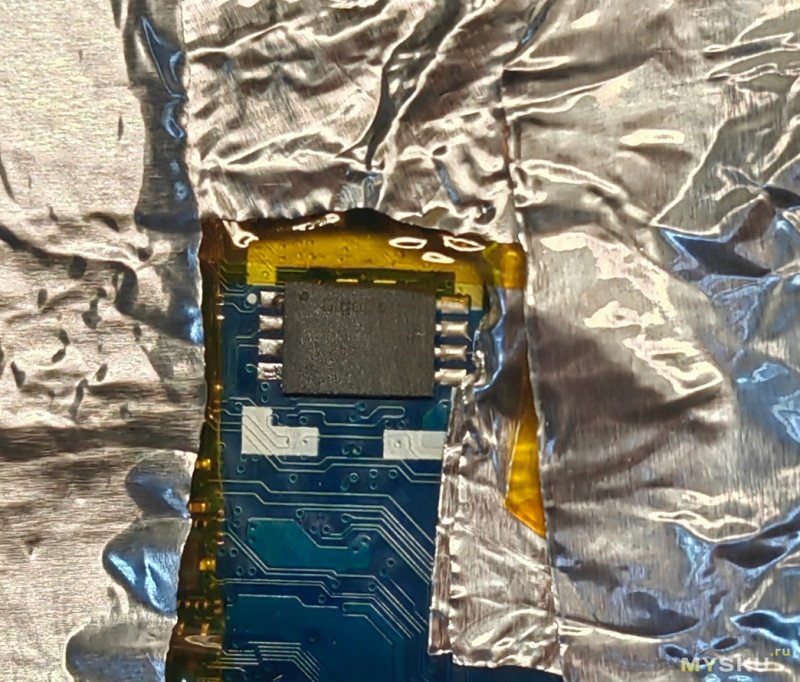

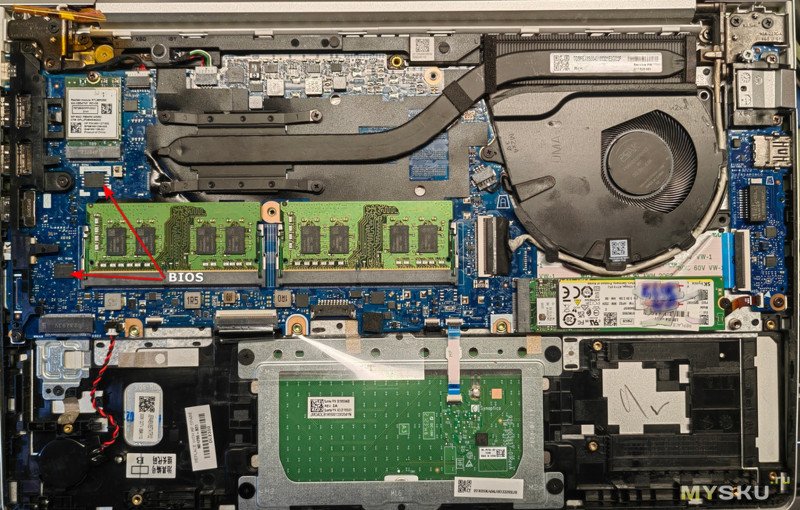

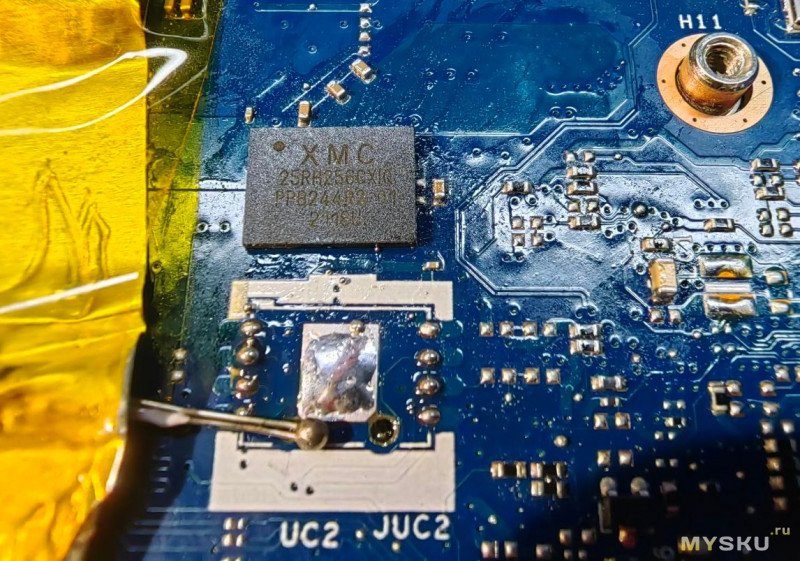

1. Извлекаем материнскую плату из корпуса и выпаиваем обе микросхемы BIOS с помощью используемой станции, предварительно защитив часть пространства фольгой.

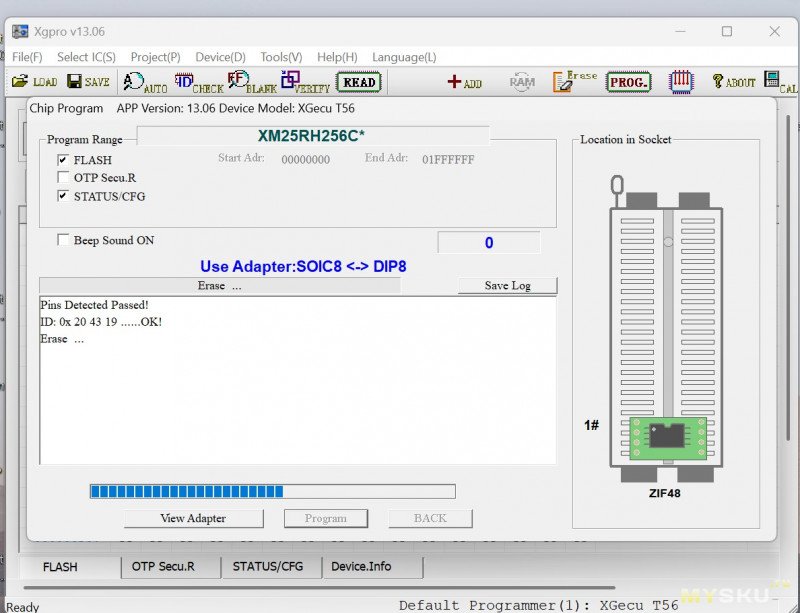

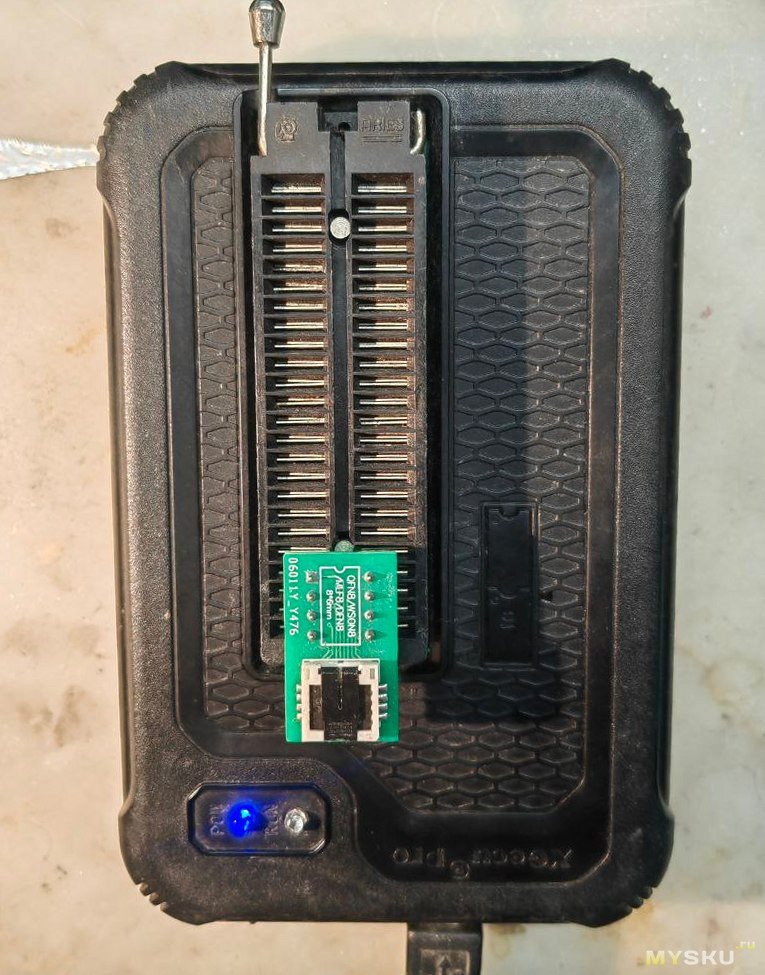

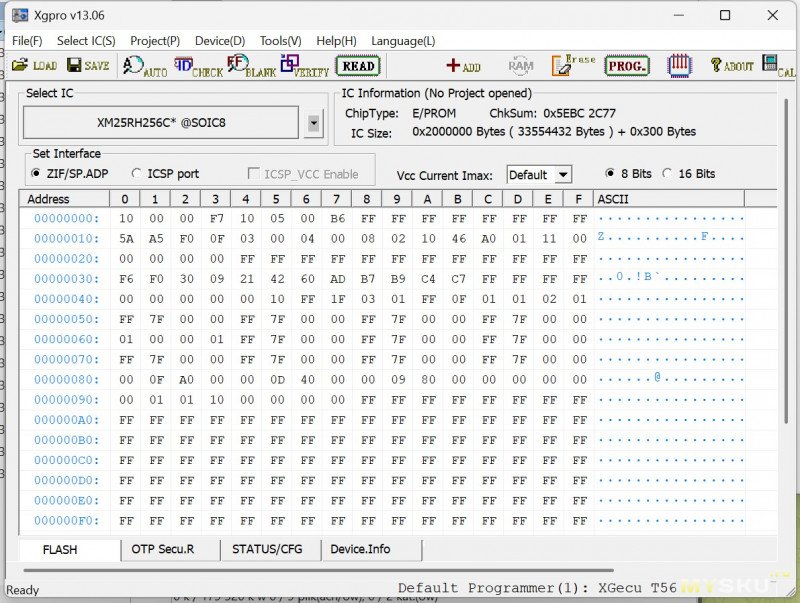

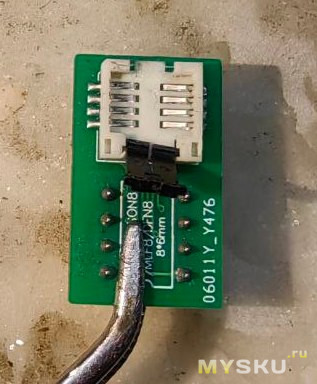

2. Считываем содержимое микросхем программатором несколько раз и сравнить полученные дампы, чтобы убедиться в корректности чтения данных.

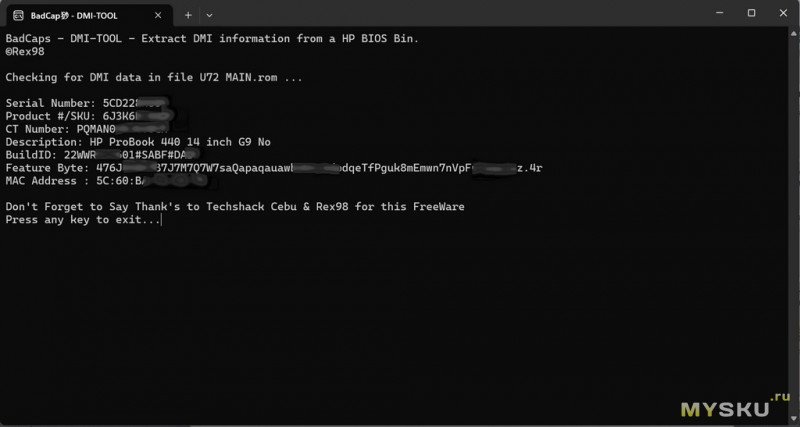

3. С помощью утилиты HP DMI Tool извлекаем из старого BIOS все серийные номера и идентификаторы.

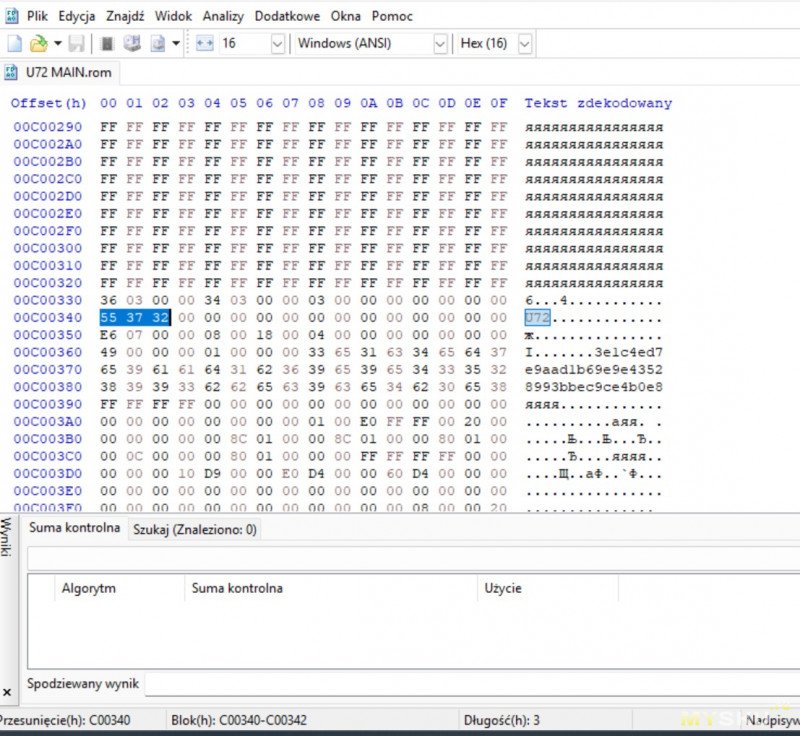

4. В основной микросхеме BIOS с помощью HEX-редактора ищем блоки U72 или U85. Эта информация необходима для определения версии оригинального BIOS, и той версии которую следует искать на специализированном форуме и затем прошивать в микросхемы.

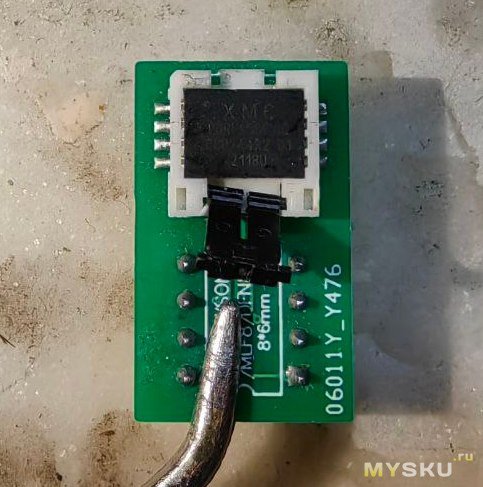

5. Прошиваем(программируем) микросхемы программатором подготовленным BIOS. Данный BIOS был подготовлен сторонним специалистом добрым человеком и размещён на специализированном форуме. Такой BIOS, обычно не содержит серийных номеров(очищенный BIOS) и ноутбук после прошивки будет включаться с задержкой, выводить сообщение о включённом сервисном режиме и в настройках BIOS будут незаполненные поля серийных номеров, а также спецификации ноутбука.

6. После программирования, запаиваем микросхемы обратно, все отмываем, включаем ноутбук, заходим в BIOS. Нам необходимо выполнить два сброса:

первый — сброс к заводским настройкам;

второй — сброс параметров безопасности (Security).

7. Снова заходим в BIOS и в соответствующих разделах вручную прописываем все ранее считанные серийные номера, а также данные с наклеек ноутбука. Таких полей в BIOS несколько, в том числе:

Feature Byte

Serial Number

Product # / SKU

CT Number

Description: HP ProBook 440 14 inch G9

Build ID

8. После этого ноутбук необходимо перезагрузить столько раз, сколько будет указано на экране при включении. Обычно это около 30 перезагрузок.

Однако данную процедуру можно значительно упростить, используя утилиту HP BIOS Configuration Utility (BCU). С её помощью можно запрограммировать все серийные номера и сбросить счётчик перезагрузок тестового режима, что позволяет избежать многократной ручной перезагрузки ноутбука.

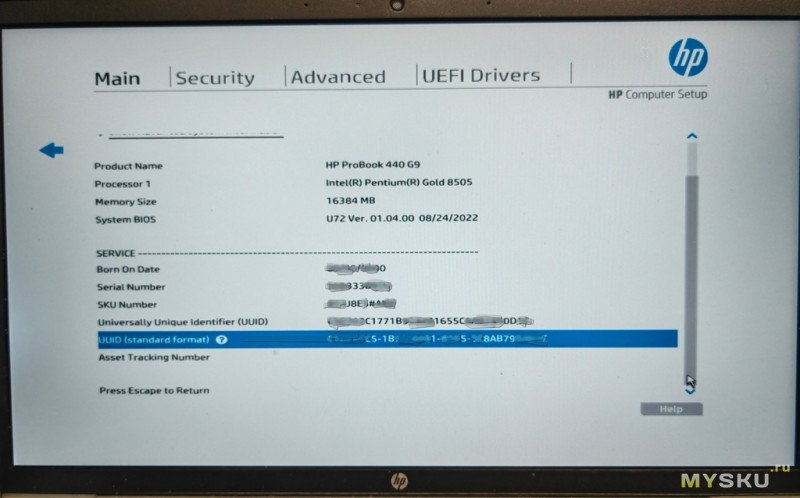

9. Заходим в BIOS, проверяем установки загрузки SSD, еще раз смотрим на серийные номера, что все в порядке и пробуем загрузить ноутбук до рабочего стола.
Тестируем ноутбук, проверяя WiFi, звук, клавиатуру, разъемы USB, зарядку, можно еще проверить микрофон и камеру.
После проверки, ноутбук отмывается от пыли и грязи, еще раз включаем проверяем, выключаем и отдаем дружественному сервису.

---

Эпилог

Не всегда удаётся так просто разобраться с BIOS — необходимо иметь оборудование для его программирования.
В некоторых моделях ноутбуков восстановление невозможно, так как часть BIOS находится внутри микроконтроллера с защитой от чтения, и на данный момент решения для работы с некоторыми микроконтроллерами ещё не найдено.

Плюсы станции
Стабильны, мощный и равномерный поток воздуха, с большим запасом регулировки хорошо подходит для пайки/демонтажа крупных и мелких элементов.
Цифровая регулировка и память настроек — удобно при повторяющейся работе.
Стабильны, мощный и равномерный поток воздуха после нескольких лет работы станции.
Небольшие размеры и настольная конструкция — удобна для малых мастерских

Минусы станции
Минусы не обнаружены, кто-то может сказать что цена, но это относительный параметр.

По традиции на вопросы отвечу, обзор дополню.
