Набор полых игл для выпаивания. Комплект 8 штук

Сегодня у нас на операционном столе или, вернее, под паяльником, крайне бюджетный, но удивительно полезный инструмент, который должен быть в арсенале как начинающего энтузиаста, так и опытного электронщика. Речь пойдет о наборе полых игл из нержавеющей стали, специально созданных для облегчения мучительного процесса демонтажа выводных компонентов.

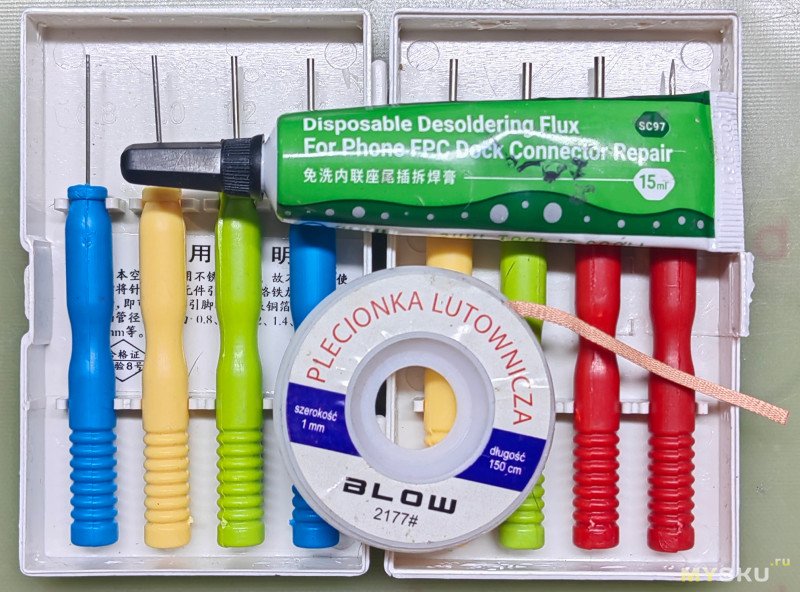

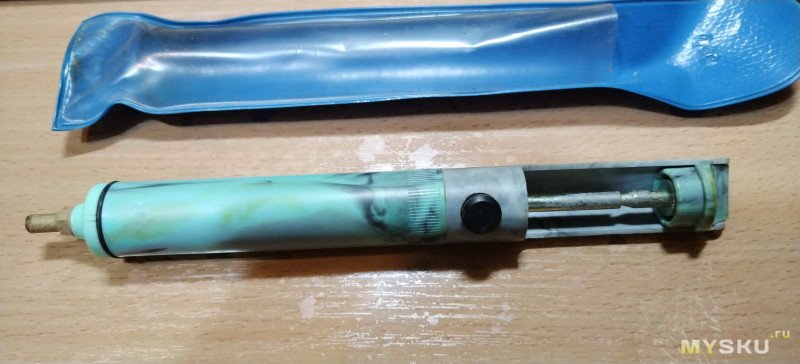

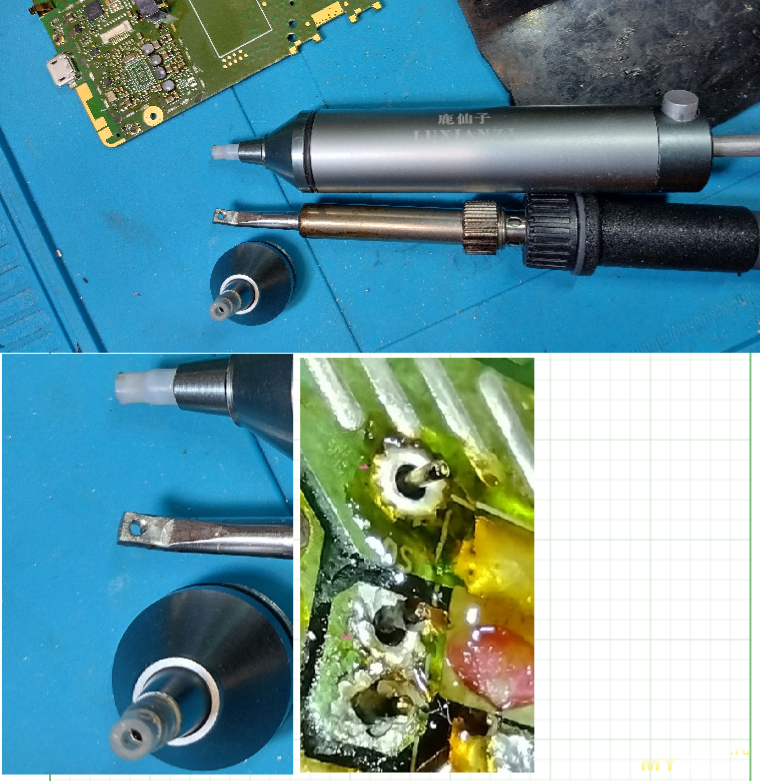

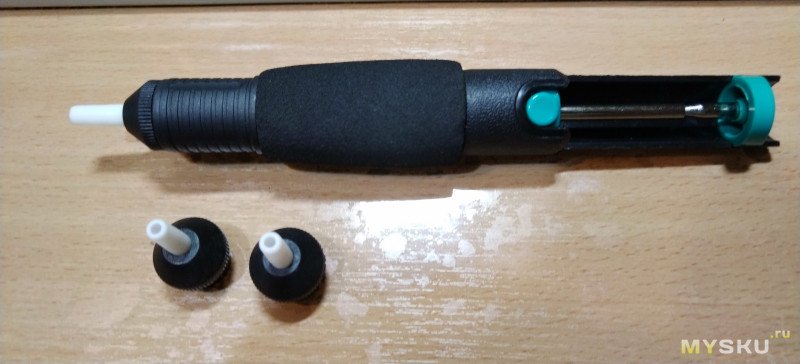

В нашем нелегком деле, как известно, лишних инструментов не бывает, в ход идет и верный оловоотсос, и медная оплетка, и сплав Розе. Однако бывают ситуации, когда этот набор трубок оказывается эффективнее всего остального вместе взятого или просто помогает доделать то, с чем не справилась оплетка или отсос.

Зачем это нужно?

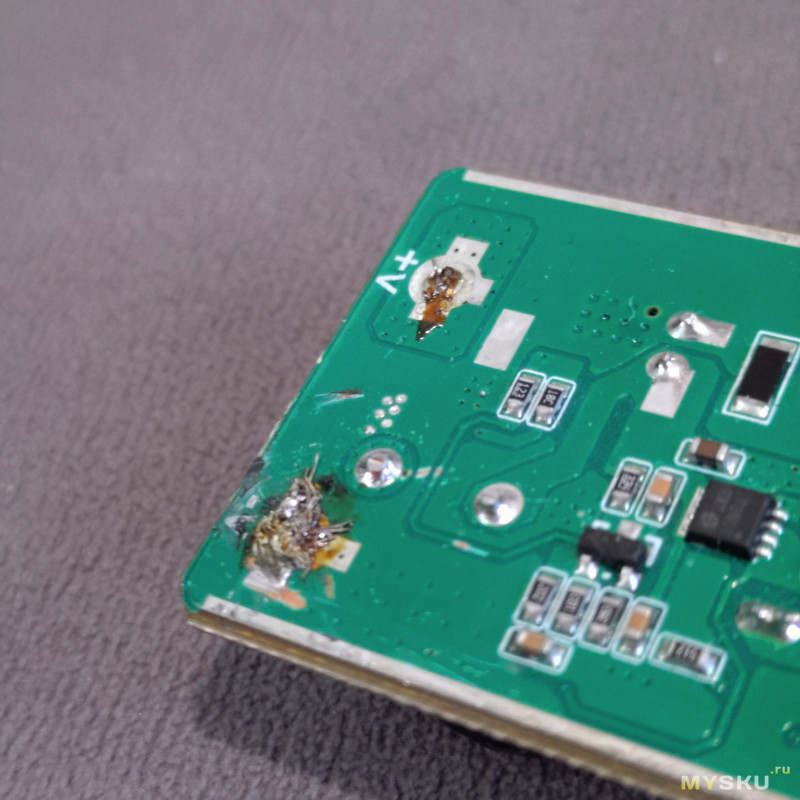

Любой, кто пытался выпаять многовыводные детали — будь то массивные трансформаторы, многопиновые разъемы или старые добрые DIP-микросхемы — знает, что это «то еще удовольствие». Обычным паяльником, даже при наличии специальных широких жал-насадок, прогреть все ножки одновременно получается далеко не всегда. А длительные попытки «раскачать» деталь часто приводят к печальным последствиям, перегреву платы, отслоению дорожек и повреждению хрупкого стеклотекстолита или гетинакса.

Эти иглы работают по элегантному принципу физического разделения. Секрет в материале, нержавеющая сталь практически не смачивается припоем. Игла просто проходит в зазор между ножкой компонента и стенкой отверстия, создавая барьер. Припой застывает вокруг иглы, но не прилипает к ней, оставляя вывод абсолютно свободным.

Внешний вид

Комплектация и первые впечатления

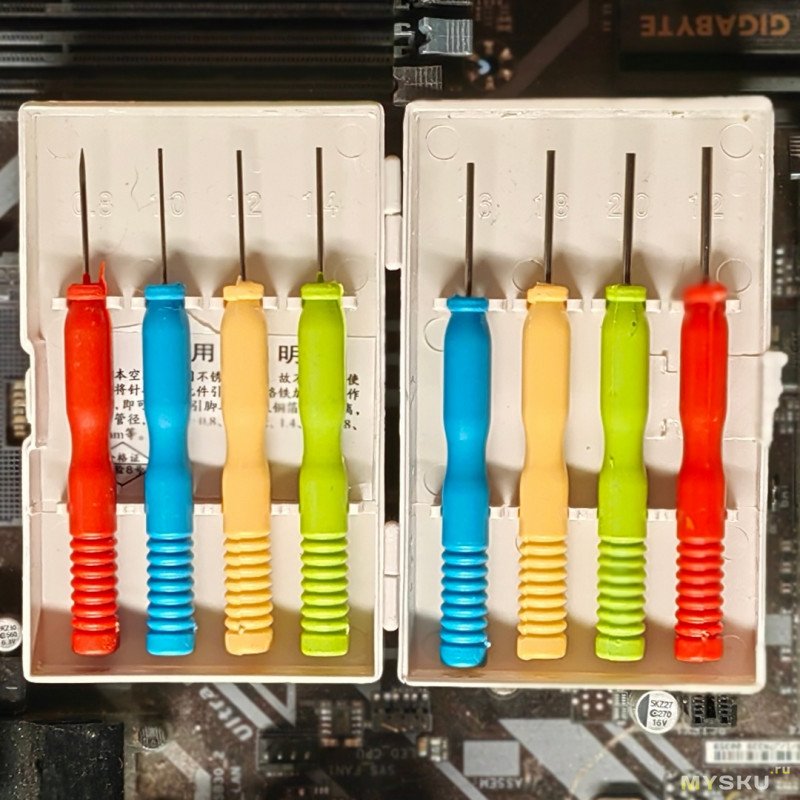

Набор поставляется в простенькой пластиковой коробочке, где для каждой иглы предусмотрено свое подписанное место. Это удобно — инструмент не валяется россыпью в ящике.

Характеристики набора:
Состав: 8 инструментов (7 полых трубок разного диаметра и одна сплошная игла для прочистки отверстий).
Материал: Заявлена нержавейка. Проверка магнитом подтверждает теорию — иглы не магнитятся.

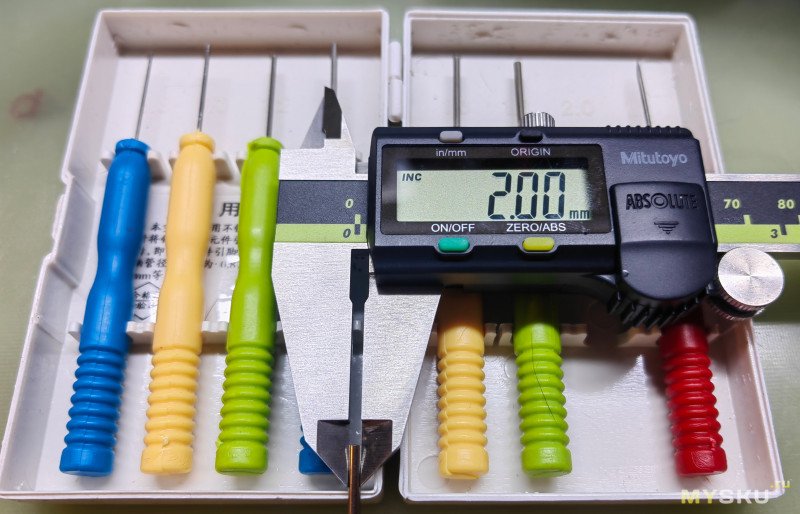

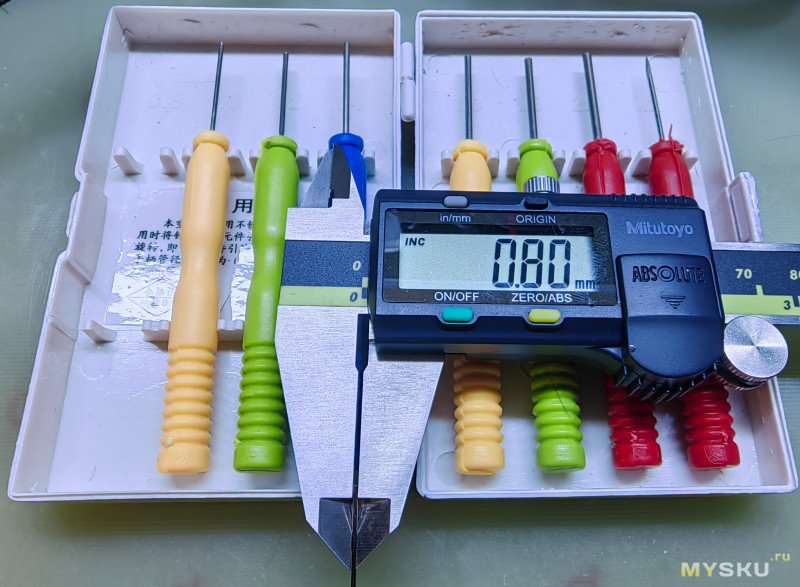

Диапазон: Заявленные диаметры от 0.8 мм до 2.0 мм.
Эргономика: Каждая игла впрессована в пластиковую ручку. Общая длина инструмента — около 9 см, в руке лежит вполне уверенно.

Правда, без легкого «китайского рандома» не обошлось, видимо, у производителя в какой-то момент закончились красители для пластика, поэтому цвета рукояток (желтый и красный) повторяются без какой-либо логики соответствия диаметру.

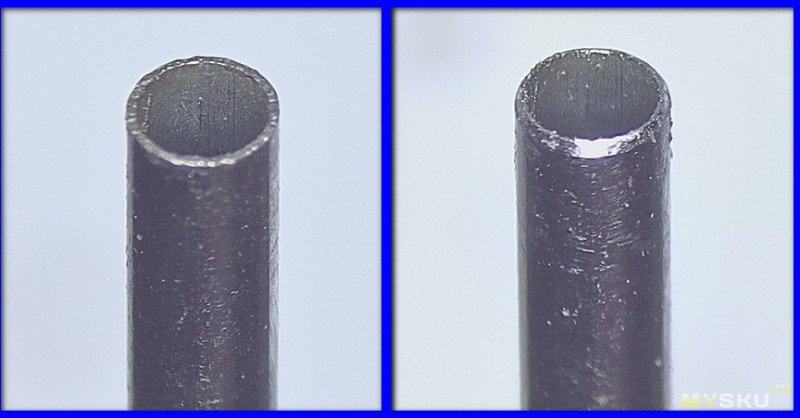

Нюанс конструкции: Кончики трубок имеют прямой срез без заводской фаски. Чтобы игла легче «заходила» в узкие отверстия и центрировалась на ножке, рекомендую потратить пять минут и аккуратно снять фаску самостоятельно (надфилем или наждачкой).


Алгоритм использования
Процесс предельно прост, хотя и требует некоторой сноровки и «третьей руки» (или хорошего держателя плат):

Подбор: Выбираем иглу, внутренний диаметр которой позволяет ей надеться на ножку, но при этом войти в отверстие платы.
Подготовка: Капля флюса на точку пайки никогда не будет лишней — припой станет послушнее.
Разогрев: Греем контакт паяльником до полного расплавления припоя.
Внедрение: Надеваем иглу на ножку, с легким усилием вдавливаем её в плату и обязательно совершаем вращательные движения («туда-сюда»).
Фиксация: Убираем паяльник, ждем пару секунд, пока припой схватится, продолжая слегка покручивать иглу.

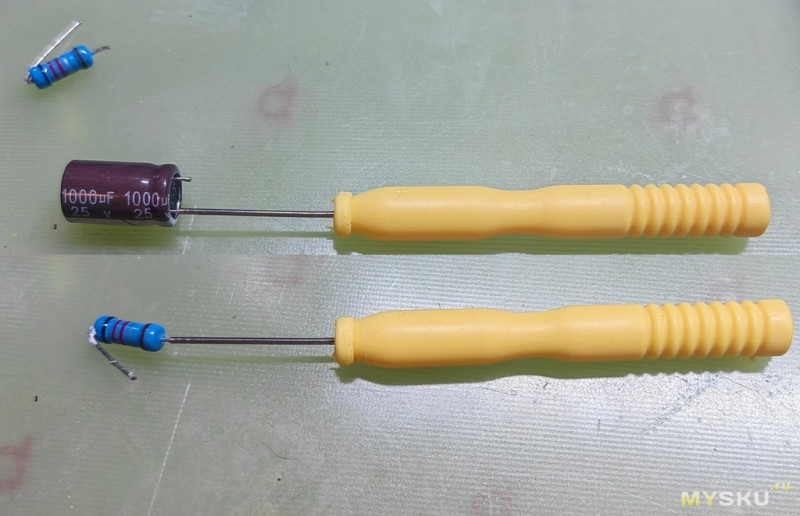

Результат: Вынимаем иглу. Вуаля! Ножка теперь свободно «болтается» в центре отверстия.

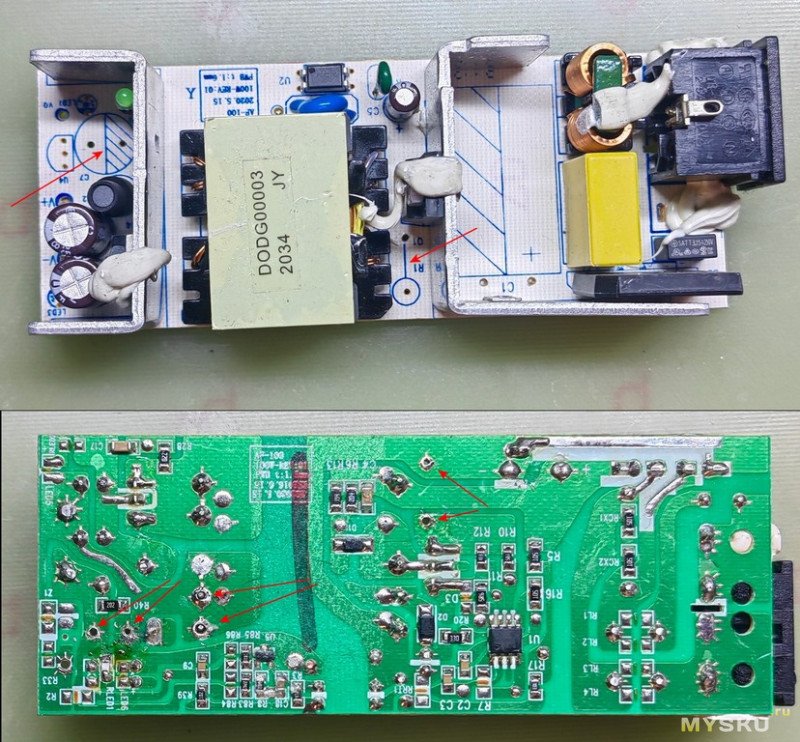

Повторяем процедуру для всех выводов, и деталь буквально выпадает из платы под собственным весом. Никаких усилий, никакого риска вырвать «мясо» (медный пятак) вместе с деталью.


Плюсы и минусы

Плюсы
Цена: Стоят сущие копейки, а сбереженных нервов и целых дорожек — на миллион.
Безопасность: Минимальный риск перегреть чувствительные компоненты или повредить печатный монтаж.
Универсальность: Выручает при работе с чем угодно — от мелких конденсаторов до массивных силовых элементов.

Минусы
Хрупкость: Самые тонкие экземпляры (0.8 мм) требуют нежного обращения. Если нажать слишком сильно на холодный припой, иглу можно легко погнуть.

Требуют доработки: Отсутствие заводской фаски на кончиках — небольшой минус, исправляемый за пару минут.

Вывод
Данный набор полых игл — это отличная «маленькая хитрость». Конечно, это не полноценная замена дорогой демонтажной станции и не панацея во всех случаях жизни (оплетка и оловоотсос всё еще остаются в строю). Но в качестве бюджетного помощника — это абсолютный маст-хэв.
За пару долларов мы получаем рабочий инструмент, который значительно повышает культуру ремонта. Особенно актуально при восстановлении старой техники, где дорожки отваливаются от одного лишь грозного взгляда паяльника.

Вердикт: Однозначно рекомендую к покупке. Тот случай, когда полезность инструмента в разы превышает его стоимость.


Желаю всем удачных ремонтов и легкого демонтажа!

По традиции на вопросы отвечу, обзор дополню.
