USB-тестер ALIENTEK C2 Pro: PD3.2, Bluetooth, пульсации, ток 7А
- Цена: от 2 578 ₽
- Перейти в магазин
USB-тестер уже перестал быть инструментом только для обзоров электроники, обычные пользователи их часто используют для проверки качества блоков питания и пауэрбанков. Причем эти устройства постоянно развиваются, появляются новые платформы, отказываются от других разъемов кроме USB-C. Сегодня кратко рассмотрим вариант тестера от бренда ALIENTEK. Модель C2 (в обзоре Pro с контролем через ПО) оснащена IPS экраном 1,54", умеет считывать современные протоколы быстрой зарядки, пульсации напряжения, сопротивление кабелей, маркированные кабели и серийный номер Apple-зарядок. И все это в компактном алюминиевом корпусе. Как всегда, у бренда хорошая поддержка, подробная документация и функциональное ПО.
Как всегда, начнем обзор с заявленных характеристик продукта.
Технические характеристики
Тип устройства: USB-тестер с Type-C
Модель: АТК-С2
Интерфейс: разъемы USB 3.0 Type-C «папа/мама»
Мониторинг напряжения: 0-36/48В
Контролируемый ток: 0-7А
Частота дискретизации: 1000 Гц (макс.)
Разрешение АЦП: 16/20 бит
Определение чипов E-Marker: да
Протоколы: PD 3.2/QC/SCP/UFCS и 12 других
Дисплей: 1,54-дюймовый IPS LCD 240*240
ПО для ПК: для Windows, macOS, Linux
ПО для смартфона: по Bluetooth
Размеры: 37,5х35х9,2 мм
Масса: 17,5 г
Официальный сайт

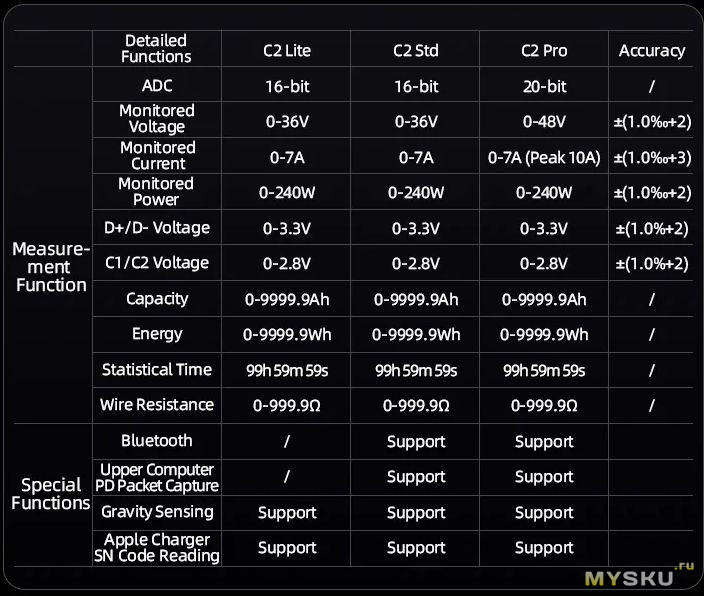

Отличие версий модели С2:
Коммерческая упаковка:
Внимание к деталям — для хранения жестяная коробочка.

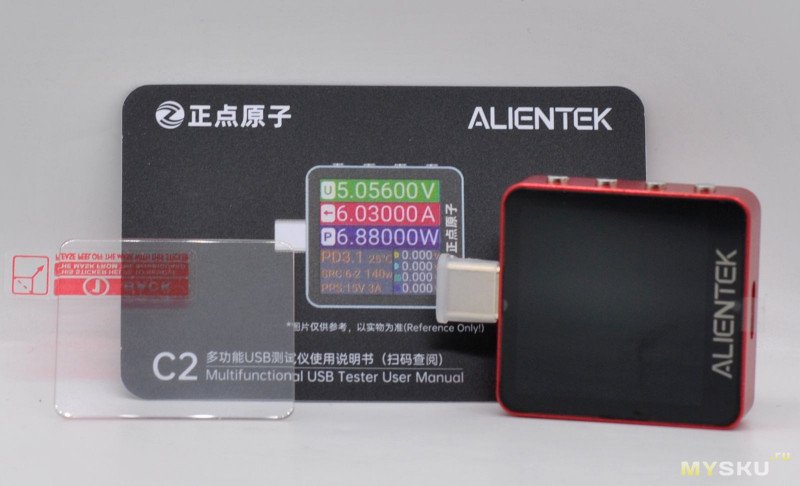

В комплекте защитное стекло для дисплея и карточка с контактами:
Инструкция.
Внешний вид и возможности

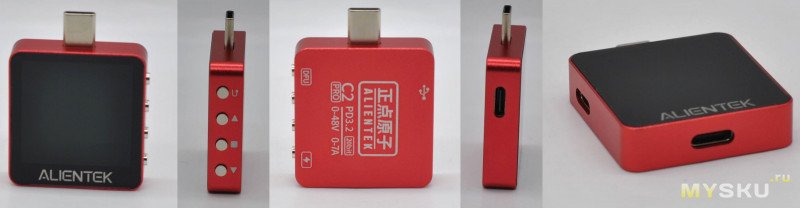

Корпус полностью алюминиевый, коробчатый, сверху вклеен дисплей. Красный у Pro версии. Кнопочки (4 шт.) тоже металлические. Вход-выход Type-С (причем стандарт 3.0), боковой порт для внешнего питания и подключения к ПК.
Физический размер экрана 28х28 мм.
Масса 18 г.

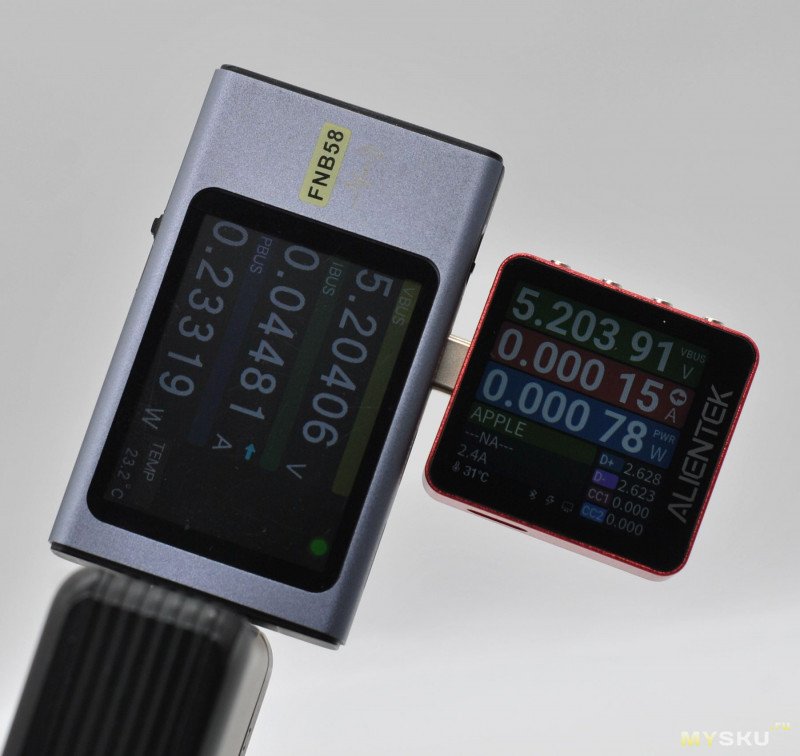

Размеры по сравнению с FNIRSI FNB58:
Кстати, FNIRSI выпустили свой С2 с похожей идеологией (только Type-C).

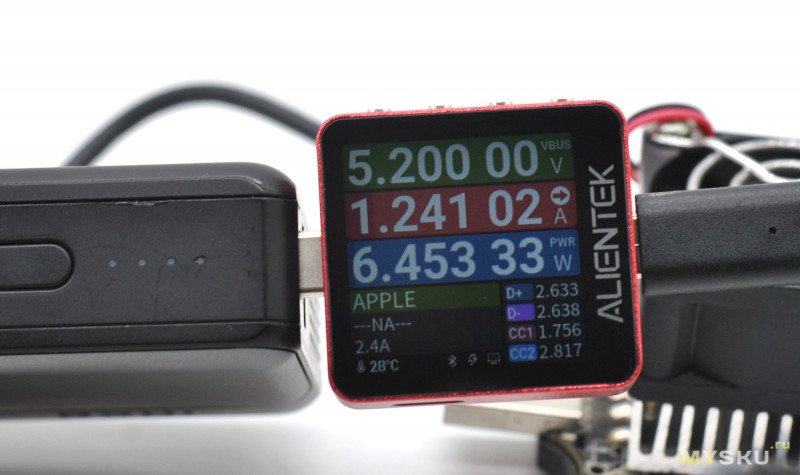

Включаем С2 с нагрузкой — базовый экран:
Экран, несмотря на компактные размеры, яркий и читаемый.

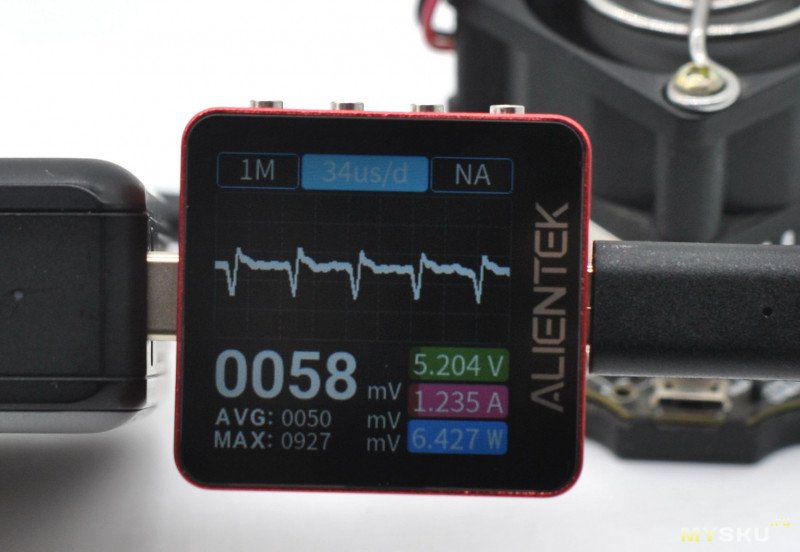

Пульсации (с разрешением до 2M) в оперативном доступе при переключении экранов:

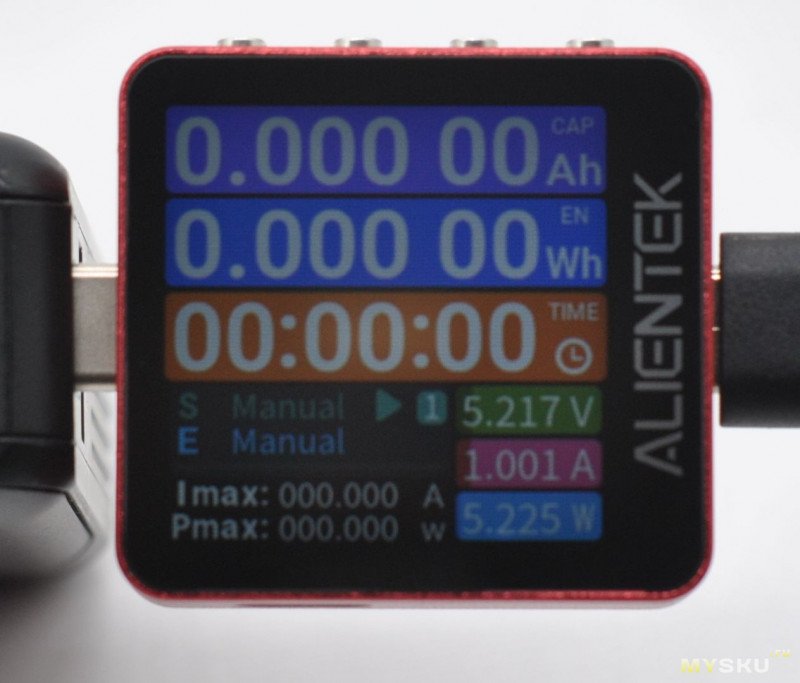

Замеры потребления аккумуляторов при зарядке:
Так же кнопками во время работы можно: заморозить показания, повернуть экран на любой угол кратный 90 градусов (есть и гироскоп), изменить частоту измерений (до 1 кГц), выход в меню.

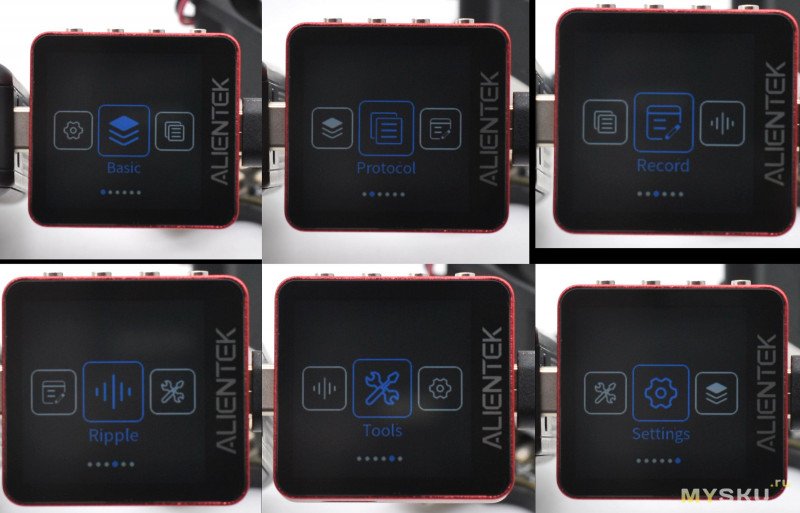

Меню:
Все логично по названиям категорий.

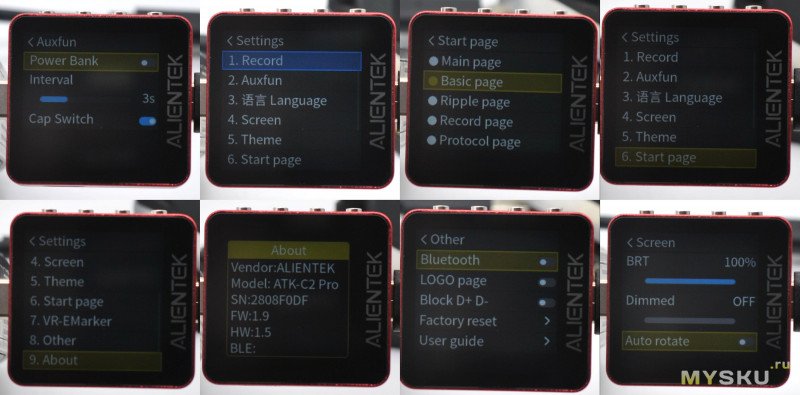

Настройки самого прибора:
Можно выбрать экран, с которого будет включиться прибор, активировать режим Power Bank (тест без нагрузки), выбор цветовой схемы, отобразить QR-код с мануалом и версия ПО.

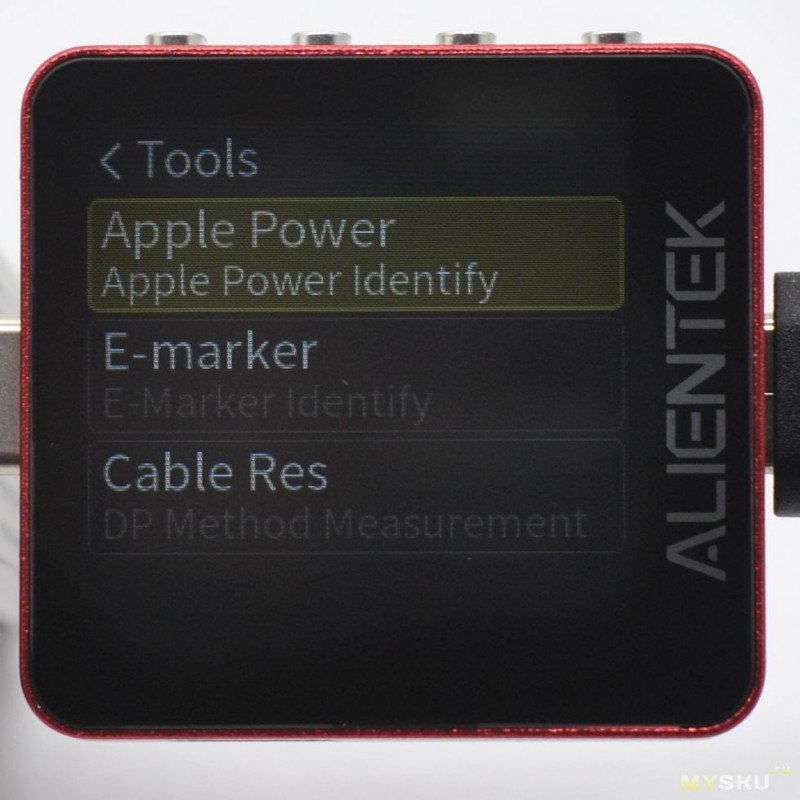

В инструментах тут: идентификация Apple-зарядки, чтение E-Marker чипа кабеля и измерение сопротивления кабеля с нагрузкой.
Типовое применение

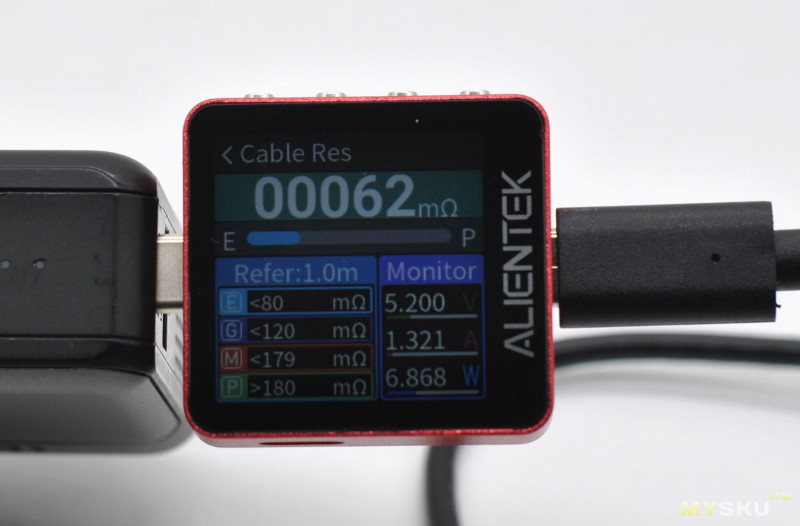

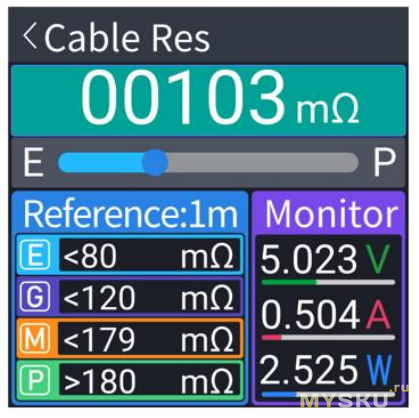

Тест сопротивления кабеля:
FNB58 показывает столько же.

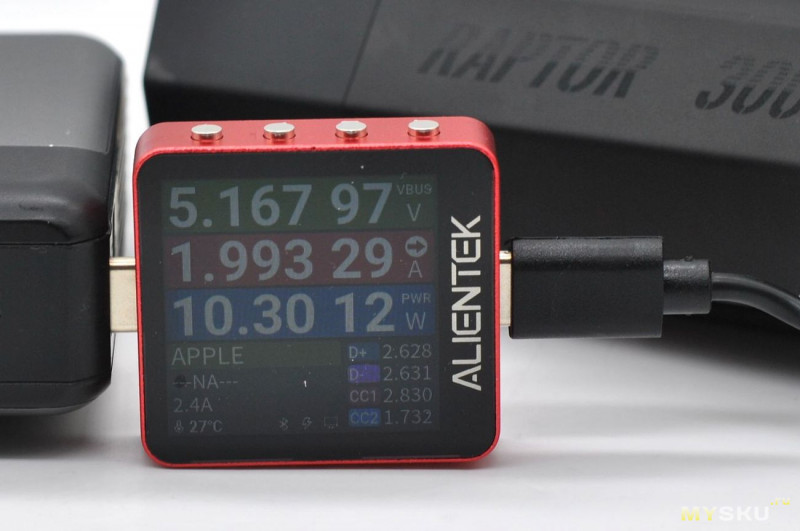

Для тестов потребления тока современных устройств такой компактный тестер удобнее:

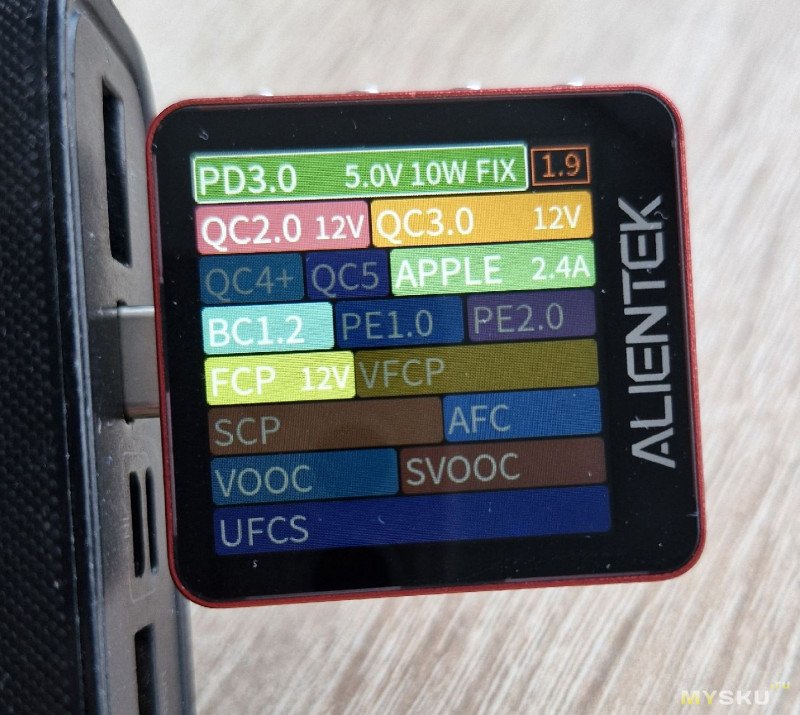

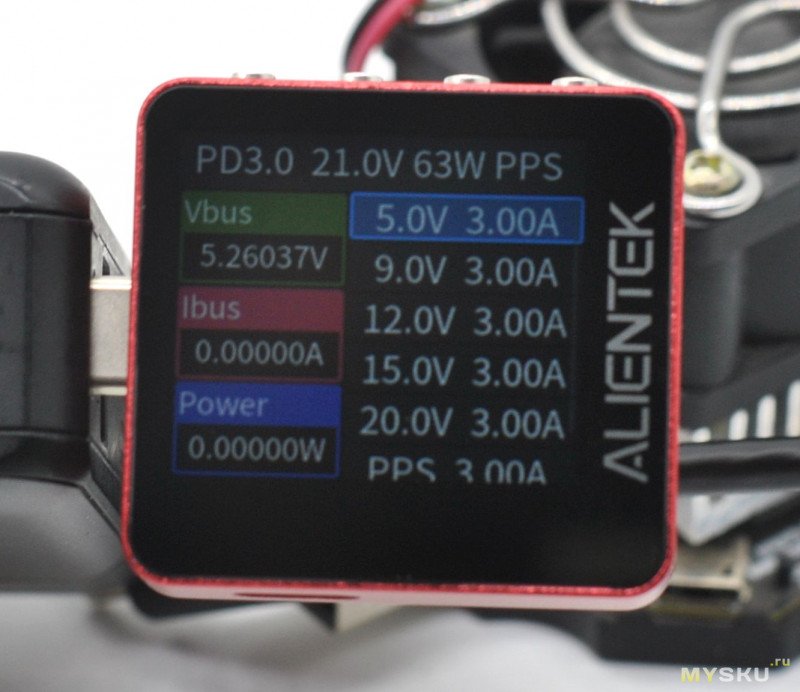

Красиво у ALIENTEK C2 оформлен тест протоколов быстрой зарядки:
Но сначала нужно выбрать конкретный протокол или авто:
Триггер тоже есть:
Посмотрим что внутри корпуса тестера.

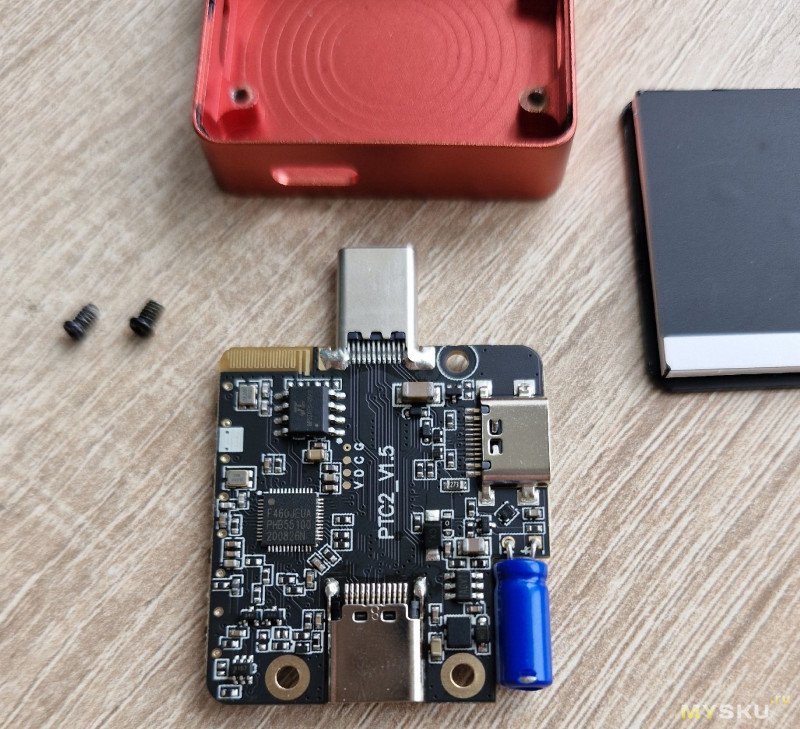

Разборка через дисплей:
Токовый шунт видно.
Теперь обратная сторона платы:
Тут видно 32-битный микроконтроллер (HC32F460JEUA-QFN48TR) на основе RISC с ядром ARM Cortex-M4. И SoC Bluetooth BP2Z576-28A2 с антенной на плате (в виде дорожки).

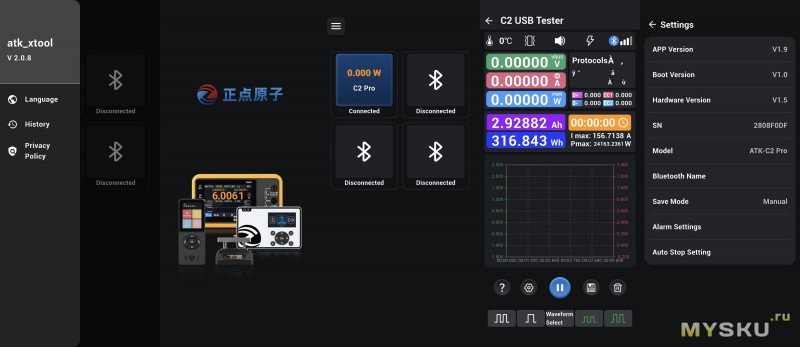

ПО для смартфона (по BT) у меня нормально не заработало (хотя тестер видно):
Но суть понятна. И английский появился, в модели UT70 не было. Можно сохранять данные в CSV.

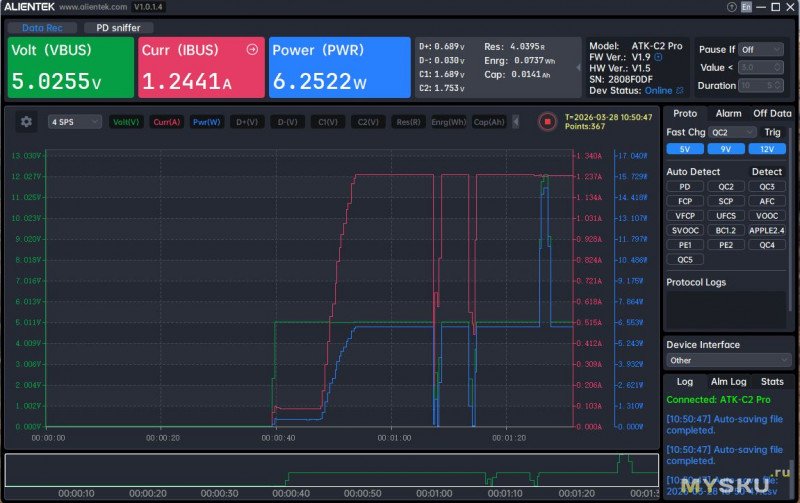

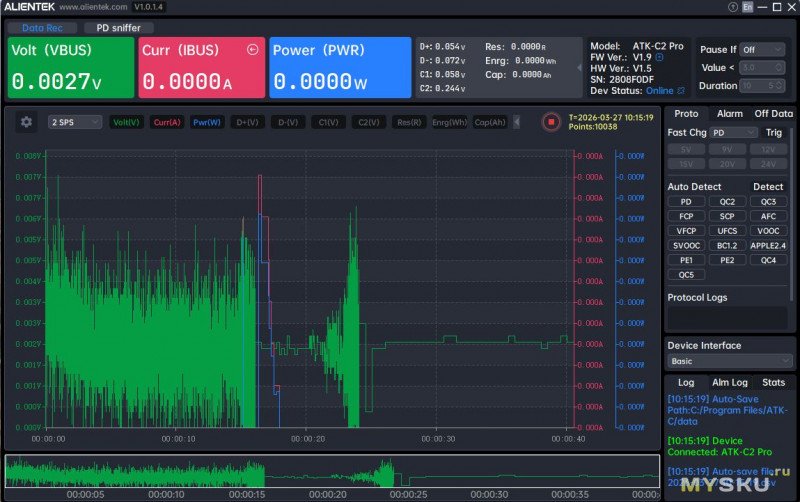

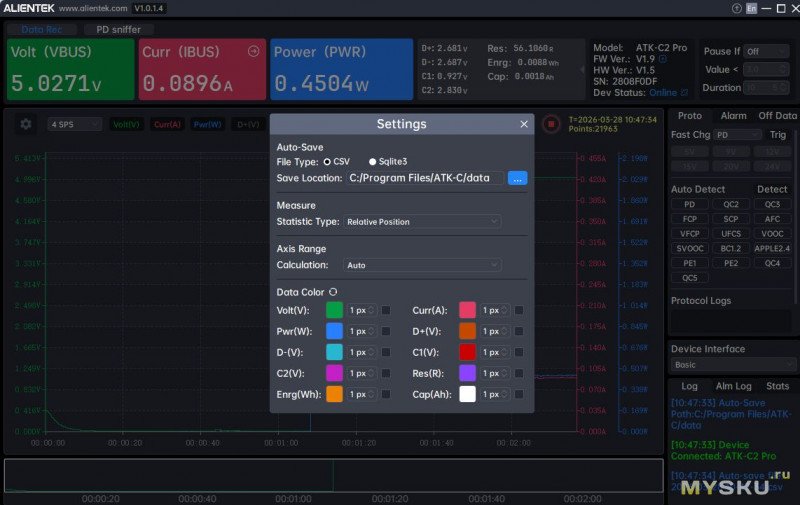

А вот ПО для ОС Win на ПК вполне рабочее и функциональное (соединение по кабелю):

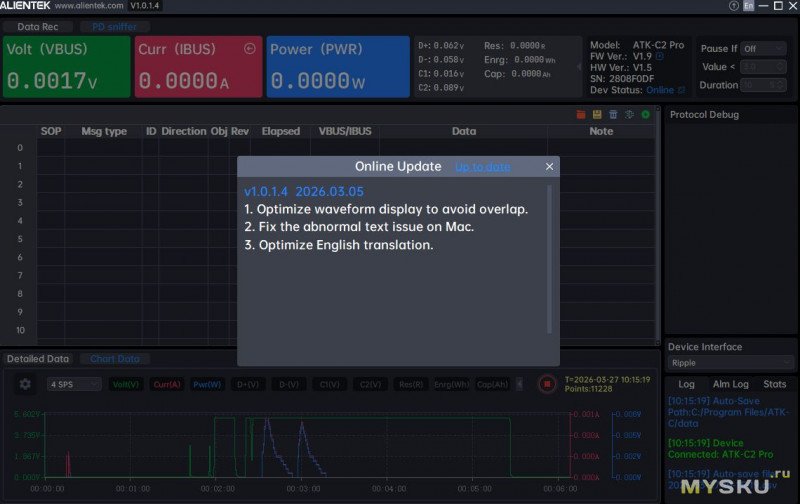

Есть доступ ко всем функциям (+ обновление прошивки), кнопки на тестере при этом не блокируются. Подробнее разобрано в руководстве модели.
Итог
ALIENTEK C2 Pro — это многофункциональный современный USB‑тестер, который выходит далеко за рамки простого измерения напряжения и тока. Это уже инструмент для комплексного анализа USB‑устройств и кабелей. Тут яркий IPS экран, полная поддержка PD 3.2 и более 15 других протоколов быстрой зарядки, анализ пульсаций и возможность работы со смартфоном и ПК (поддержка трех ОС). Частота дискретизации 1000 Гц и 20‑битный АЦП обеспечивают высокую точность измерений (±(1%+2)) и быстрое обновление данных. Даже о защите экрана подумали.
Из минусов: не понятно что с мобильным ПО, его точно стоит подтянуть, и, конечно, цена.
Спасибо за внимание. Удачных покупок!
Как всегда, начнем обзор с заявленных характеристик продукта.
Технические характеристики
Тип устройства: USB-тестер с Type-C
Модель: АТК-С2
Интерфейс: разъемы USB 3.0 Type-C «папа/мама»
Мониторинг напряжения: 0-36/48В
Контролируемый ток: 0-7А
Частота дискретизации: 1000 Гц (макс.)
Разрешение АЦП: 16/20 бит
Определение чипов E-Marker: да
Протоколы: PD 3.2/QC/SCP/UFCS и 12 других
Дисплей: 1,54-дюймовый IPS LCD 240*240
ПО для ПК: для Windows, macOS, Linux
ПО для смартфона: по Bluetooth
Размеры: 37,5х35х9,2 мм
Масса: 17,5 г
Официальный сайт
Отличие версий модели С2:
Коммерческая упаковка:Внимание к деталям — для хранения жестяная коробочка. В комплекте защитное стекло для дисплея и карточка с контактами:
Инструкция.Внешний вид и возможности
Корпус полностью алюминиевый, коробчатый, сверху вклеен дисплей. Красный у Pro версии. Кнопочки (4 шт.) тоже металлические. Вход-выход Type-С (причем стандарт 3.0), боковой порт для внешнего питания и подключения к ПК.
Физический размер экрана 28х28 мм.Масса 18 г.
Размеры по сравнению с FNIRSI FNB58:
Кстати, FNIRSI выпустили свой С2 с похожей идеологией (только Type-C).Включаем С2 с нагрузкой — базовый экран:
Экран, несмотря на компактные размеры, яркий и читаемый.Пульсации (с разрешением до 2M) в оперативном доступе при переключении экранов:
Замеры потребления аккумуляторов при зарядке:Так же кнопками во время работы можно: заморозить показания, повернуть экран на любой угол кратный 90 градусов (есть и гироскоп), изменить частоту измерений (до 1 кГц), выход в меню.Меню:
Все логично по названиям категорий.Настройки самого прибора:
Можно выбрать экран, с которого будет включиться прибор, активировать режим Power Bank (тест без нагрузки), выбор цветовой схемы, отобразить QR-код с мануалом и версия ПО.В инструментах тут: идентификация Apple-зарядки, чтение E-Marker чипа кабеля и измерение сопротивления кабеля с нагрузкой.
Типовое применениеТест сопротивления кабеля:
FNB58 показывает столько же.Для тестов потребления тока современных устройств такой компактный тестер удобнее:
Красиво у ALIENTEK C2 оформлен тест протоколов быстрой зарядки:Но сначала нужно выбрать конкретный протокол или авто:Триггер тоже есть:Посмотрим что внутри корпуса тестера.Разборка через дисплей:
Токовый шунт видно.Теперь обратная сторона платы:
Тут видно 32-битный микроконтроллер (HC32F460JEUA-QFN48TR) на основе RISC с ядром ARM Cortex-M4. И SoC Bluetooth BP2Z576-28A2 с антенной на плате (в виде дорожки).ПО для смартфона (по BT) у меня нормально не заработало (хотя тестер видно):
Но суть понятна. И английский появился, в модели UT70 не было. Можно сохранять данные в CSV.А вот ПО для ОС Win на ПК вполне рабочее и функциональное (соединение по кабелю):
Есть доступ ко всем функциям (+ обновление прошивки), кнопки на тестере при этом не блокируются. Подробнее разобрано в руководстве модели.Итог
ALIENTEK C2 Pro — это многофункциональный современный USB‑тестер, который выходит далеко за рамки простого измерения напряжения и тока. Это уже инструмент для комплексного анализа USB‑устройств и кабелей. Тут яркий IPS экран, полная поддержка PD 3.2 и более 15 других протоколов быстрой зарядки, анализ пульсаций и возможность работы со смартфоном и ПК (поддержка трех ОС). Частота дискретизации 1000 Гц и 20‑битный АЦП обеспечивают высокую точность измерений (±(1%+2)) и быстрое обновление данных. Даже о защите экрана подумали.Из минусов: не понятно что с мобильным ПО, его точно стоит подтянуть, и, конечно, цена.
Спасибо за внимание. Удачных покупок!
Самые обсуждаемые обзоры
| +50 |
3414
48
|
| +43 |
1587
37
|
У меня сабжа нет, ибо считаю что он незачем. Осциллограф есть, ибо он мне нужен.

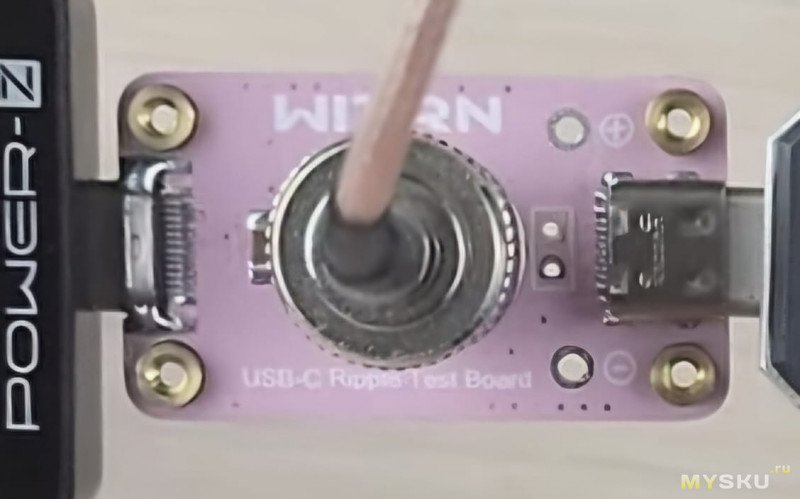

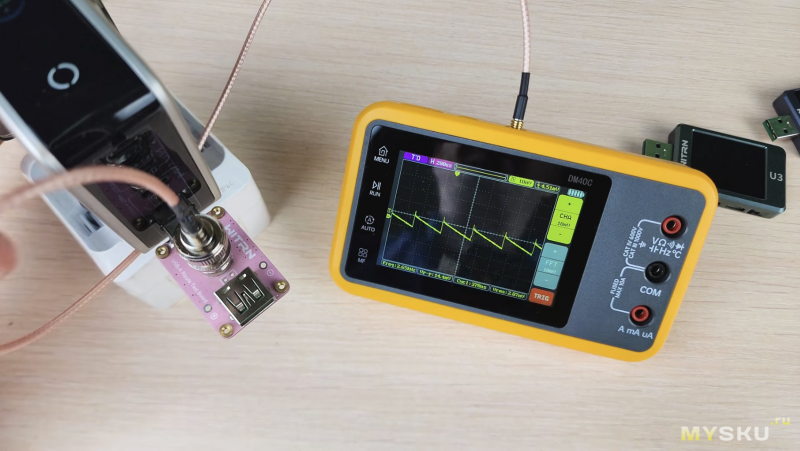

Я всё вздыхаю по девайсу, который бы протоколы сам смотрел/переключал, а вот для тока/напряжения тупо выдал бы ноги для подключения осциллографа.
