Сетевой кабельный тестер FNIRSI LPM-10A

Устройство рассчитано под специфичный сценарий использования — тестирование сетевых и телефонных кабелей. Данный комплект состоит из двух устройств — тестера-передатчика и приёмника, с помощью которых можно быстро проверить качество обжимки витой пары, найти обрыв, просканировать POE-порт, посчитать длину патчкорда, бесконтактно определить напряжение.

Характеристики

Название	FNIRSI LPM-10A
Интерфейс	RJ11/RJ45
Напряжение DC	до 60В
Режимы теста линии	обычный / защищенный от помех
Поддерживаемые скорости кабелей	10 Мbps /100 Мbps / 1000 Мbps
Мигание порта	полный дуплекс / полудуплекс
Режим NCV	поддерживается
Точность расчёта длины	± 3.2м на 100м
Другие функции	фонарик
Аккумуляторы	3000мАч (передатчик), 1500мАч (приёмник)
Габариты	152×68×31 мм (передатчик) / 193х42х27 мм (приёмник)

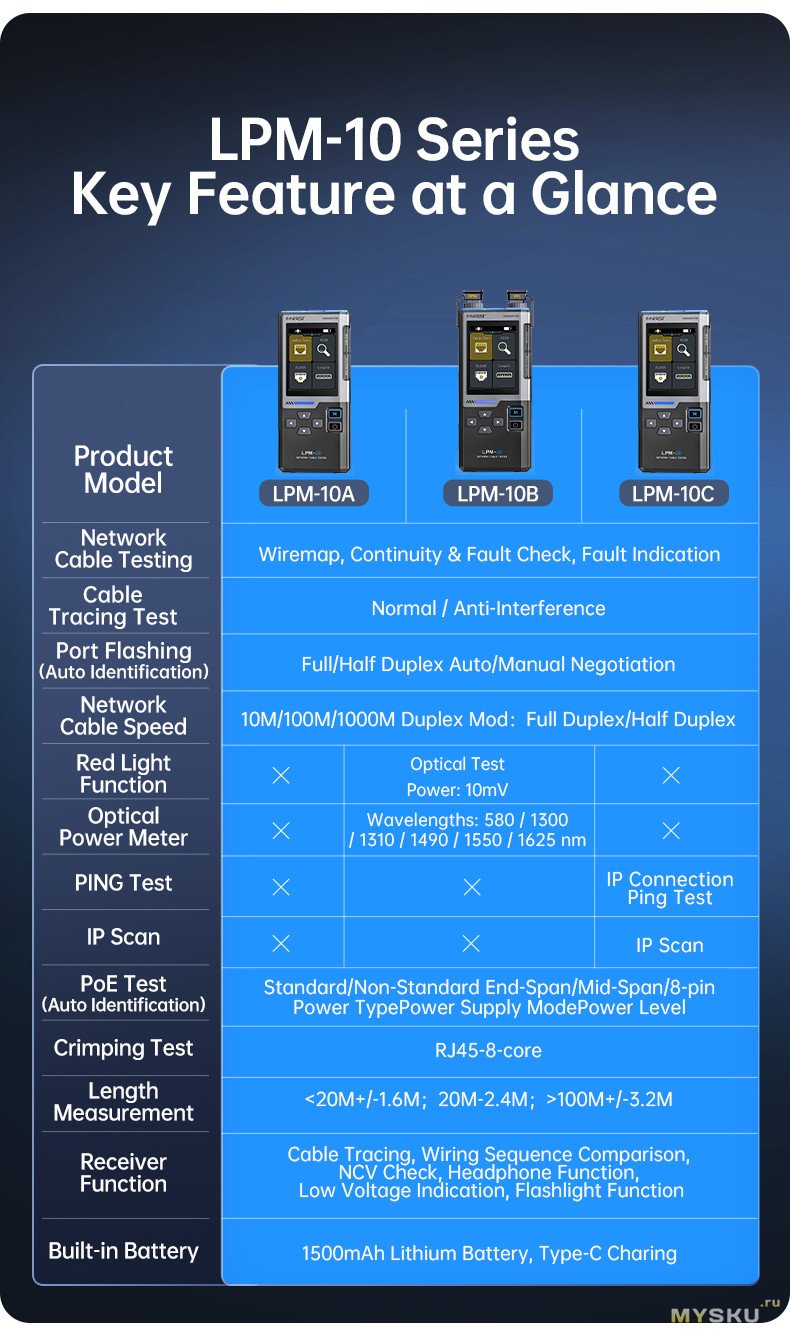

В продаже можно найти три версии этих тестеров. В обзоре самая простая версия А.
Версия B умеет измерять оптику, в версии С есть поддержка IP-сканирования и Ping-тест.

Внешний вид

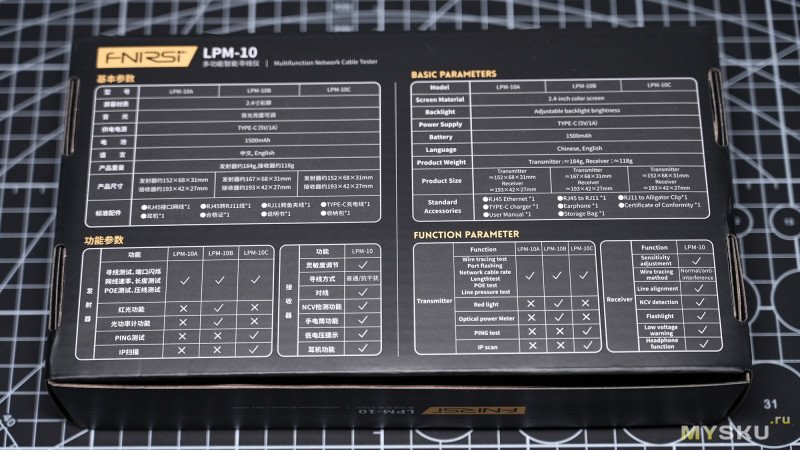

Ритейл-упаковка в стандартном для Fnirsi стиле.

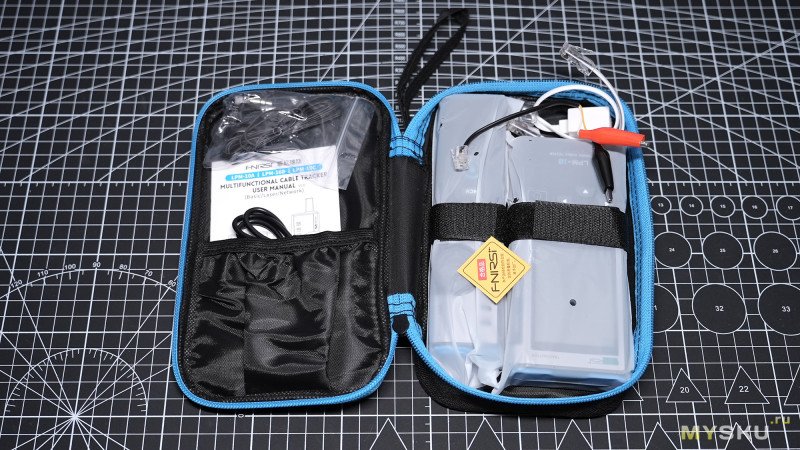

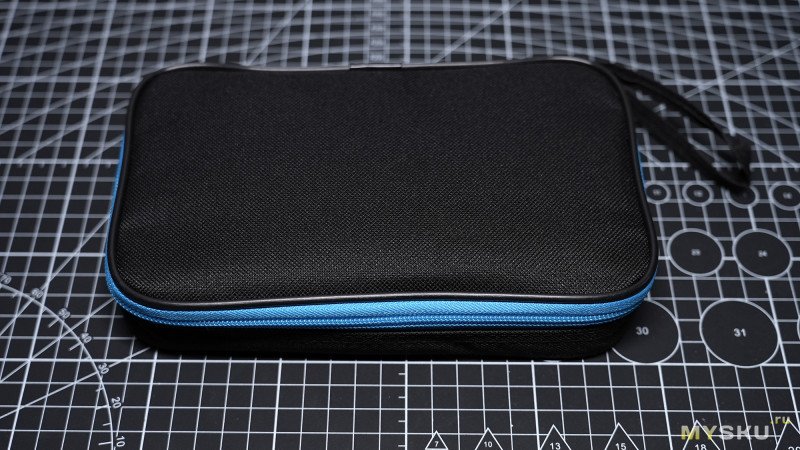

Комплект хранится в данном кейсе на молнии и с петлёй для подвешивания

Комплект поставки, кроме приборов, содержит:

0) USB-C кабель для зарядки

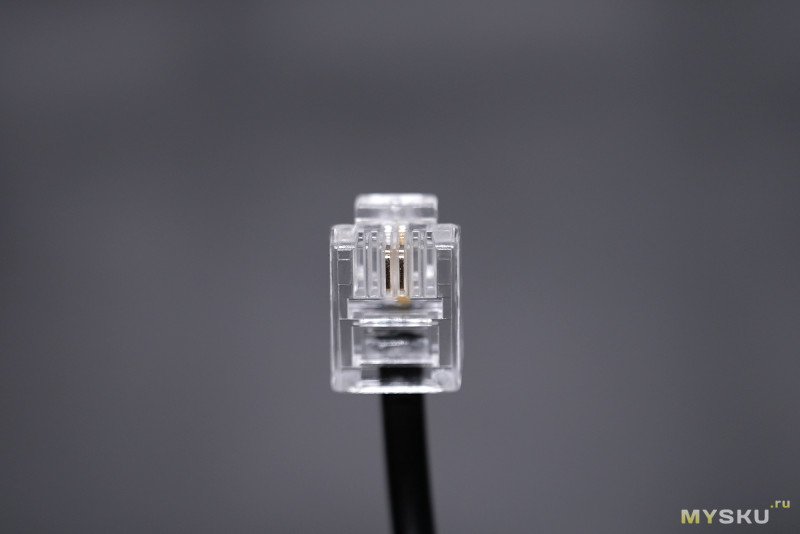

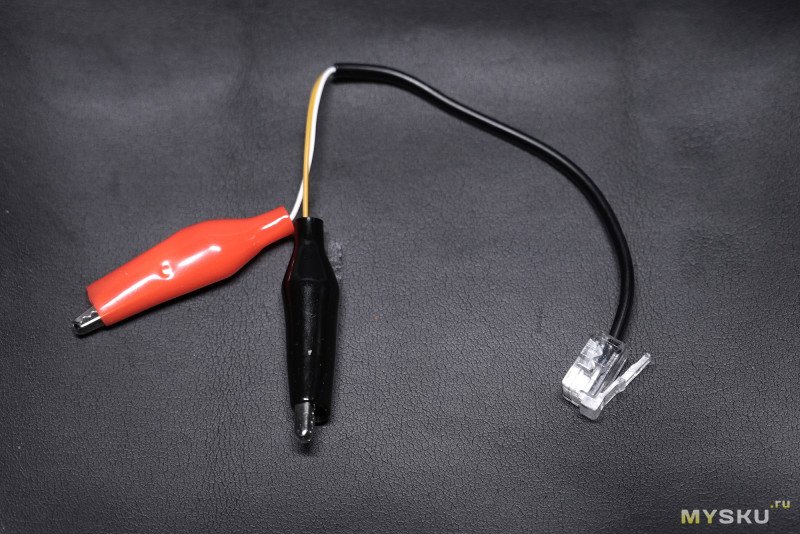

1) штекер RJ-11 с крокодилами

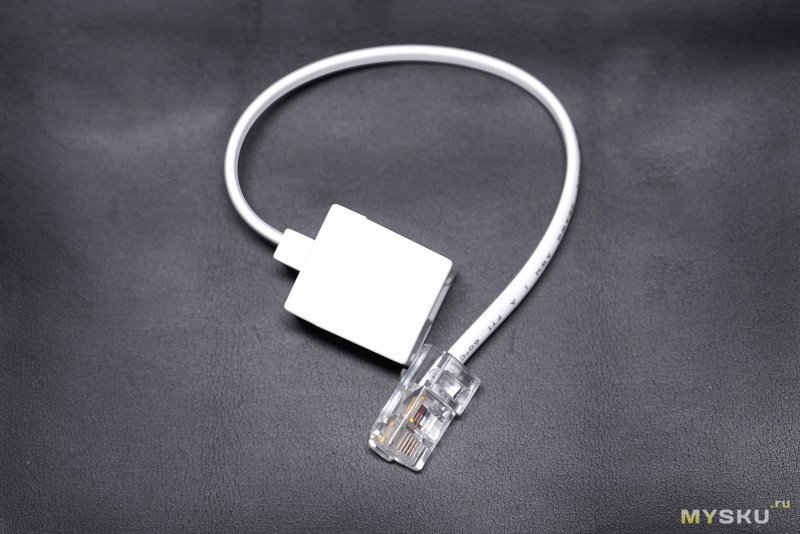

2) адаптер с RJ-11 на RJ-45

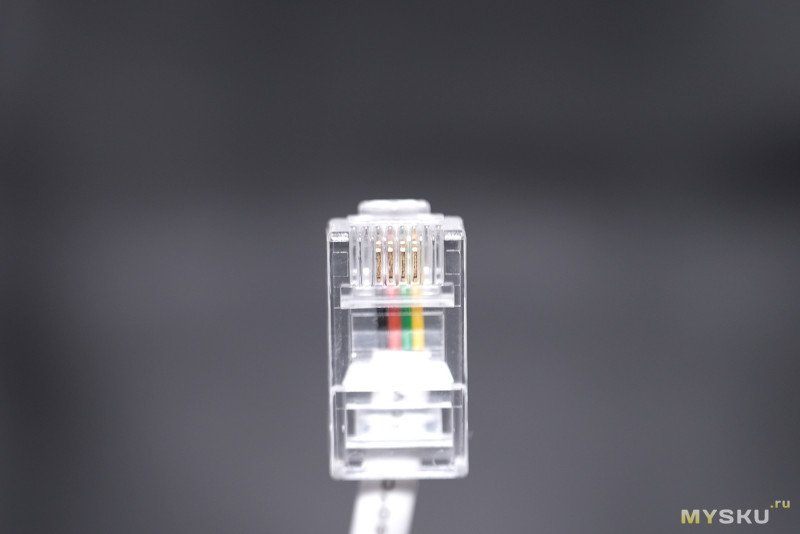

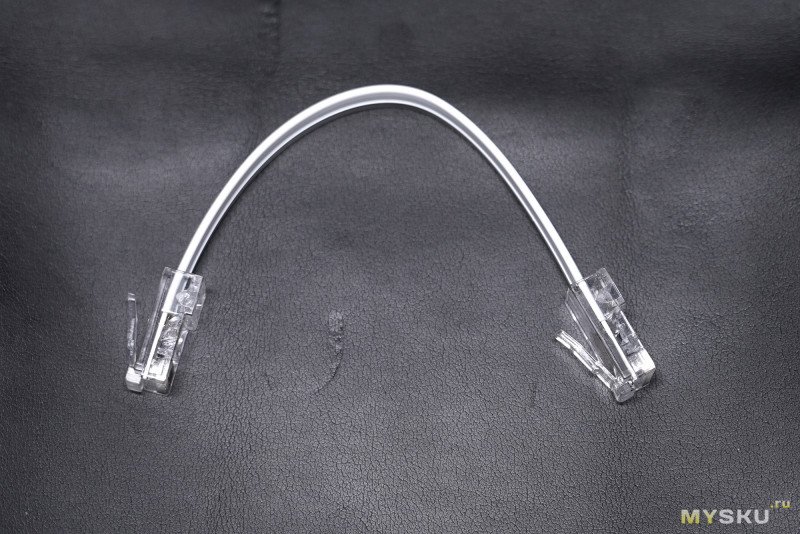

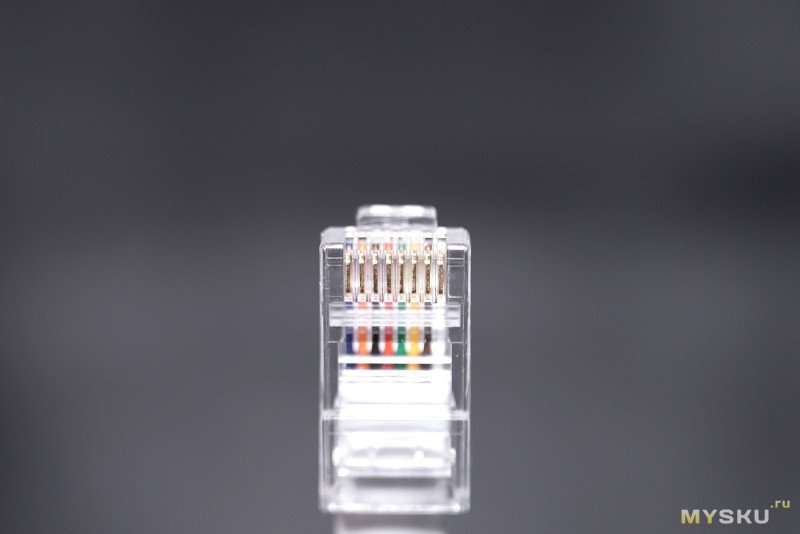

3) плоский кабель RJ-45 двусторонний

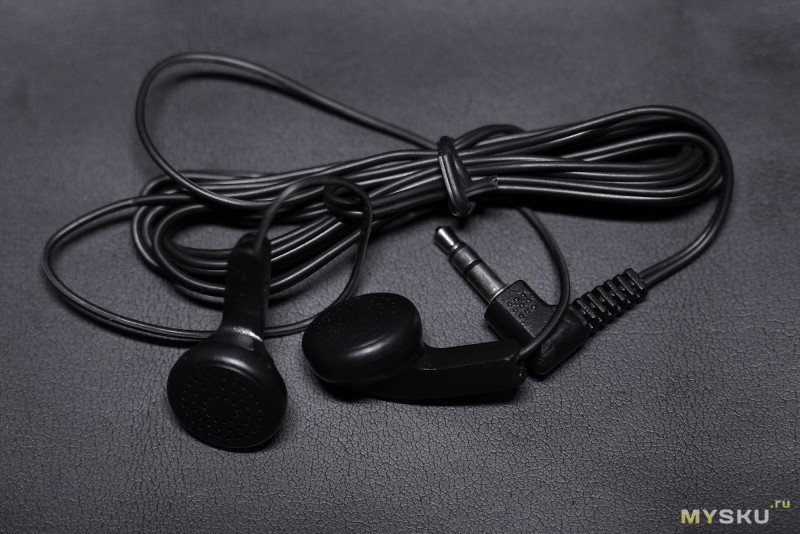

4) обычные китайские наушники-вкладыши из 90-х
5) инструкция на английском и китайском языках

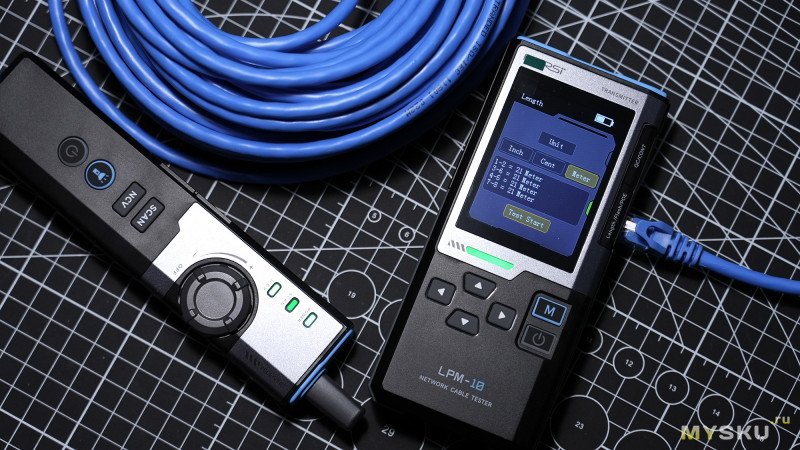

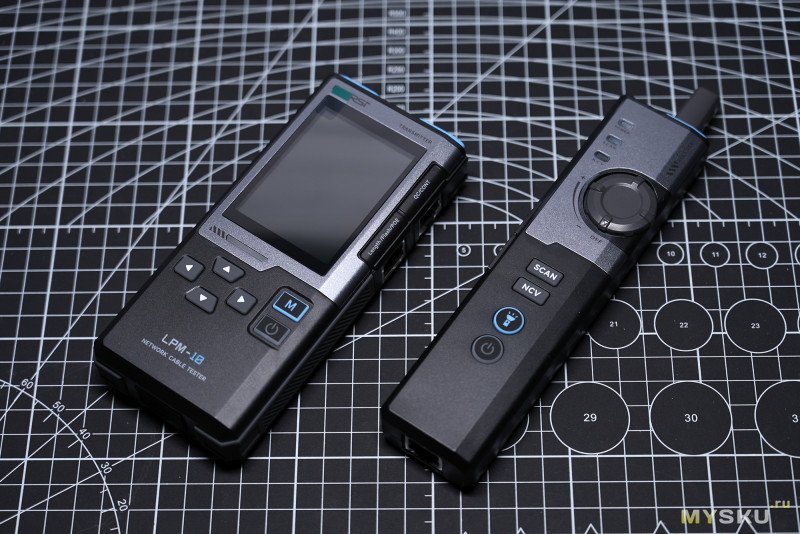

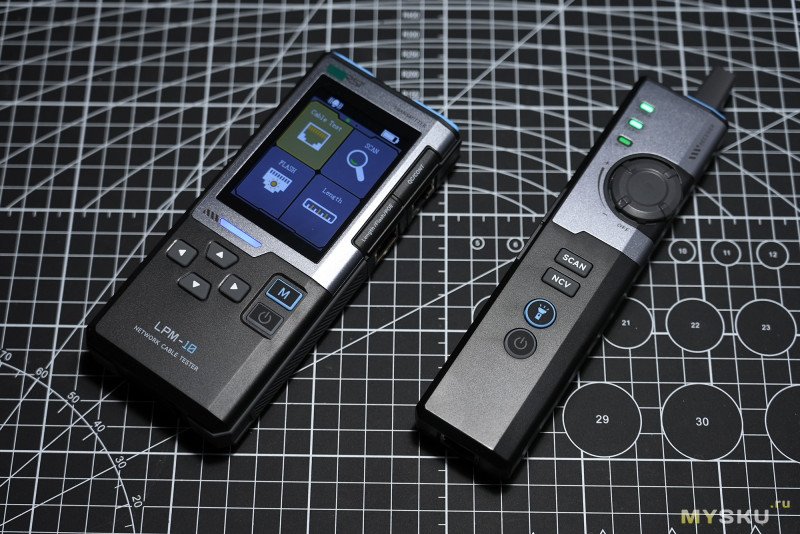

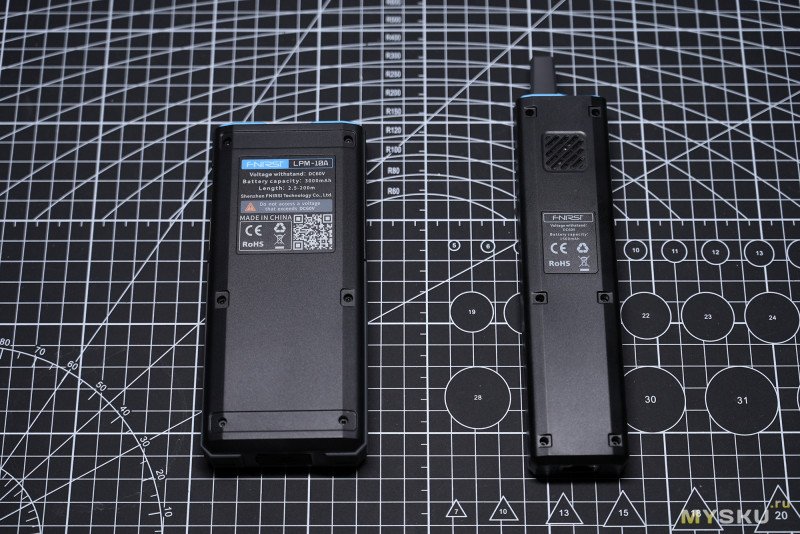

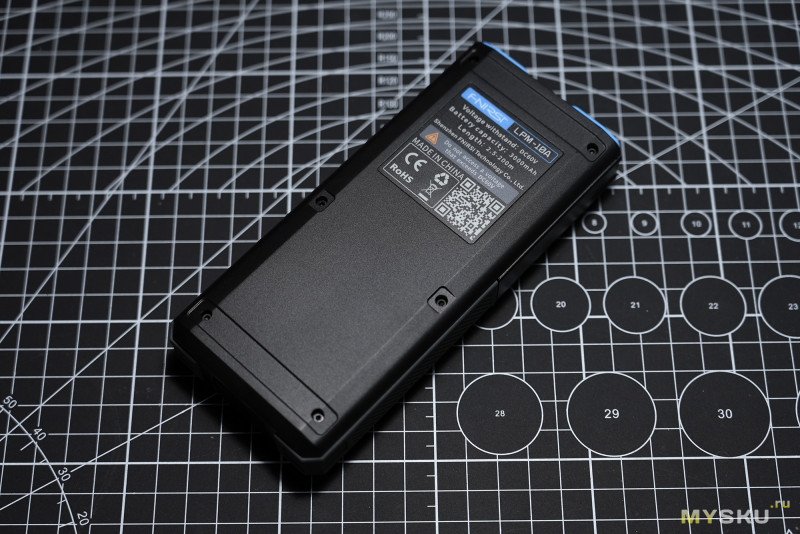

Комплект приборов состоит из пары «тестер + приёмник» в пластиковых корпусах.

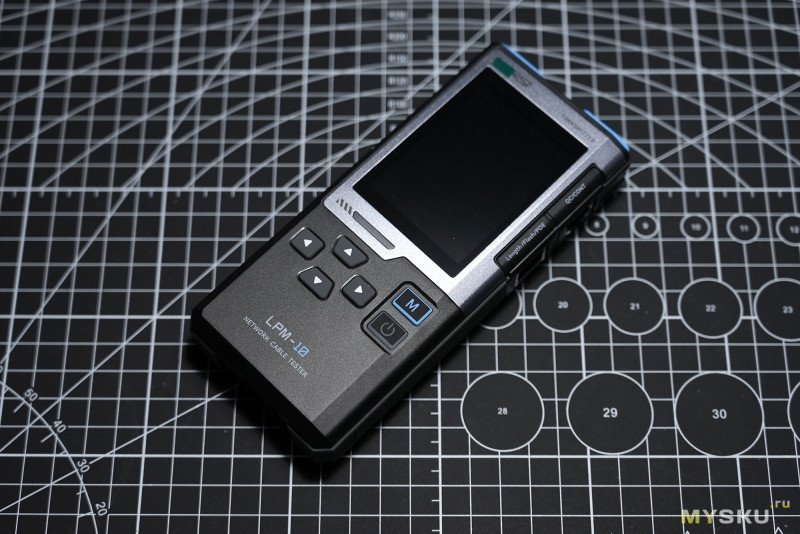

На лицевой части тестера находится цветной дисплей 2.4", LED-индикатор под ним и пять прорезиненных кнопок для навигации по меню.

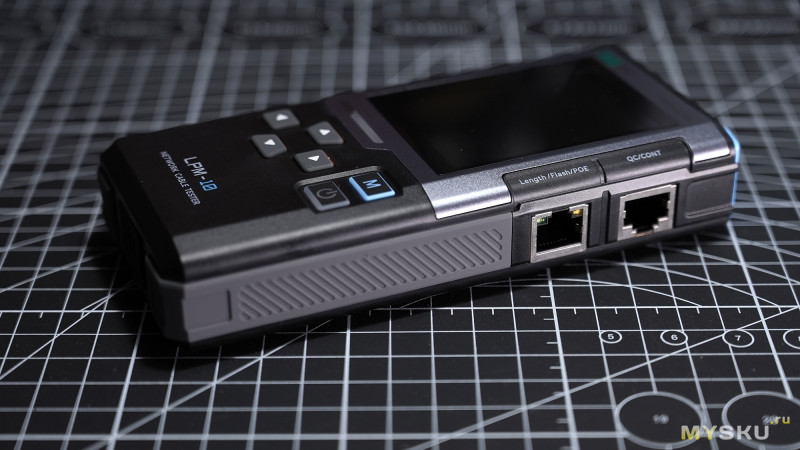

Сбоку справа находится прорезиненная вставка и два порта RJ-45 для разных типов измерений Lengh/Flash/POE с LED-индикаторами и QC/CONT.

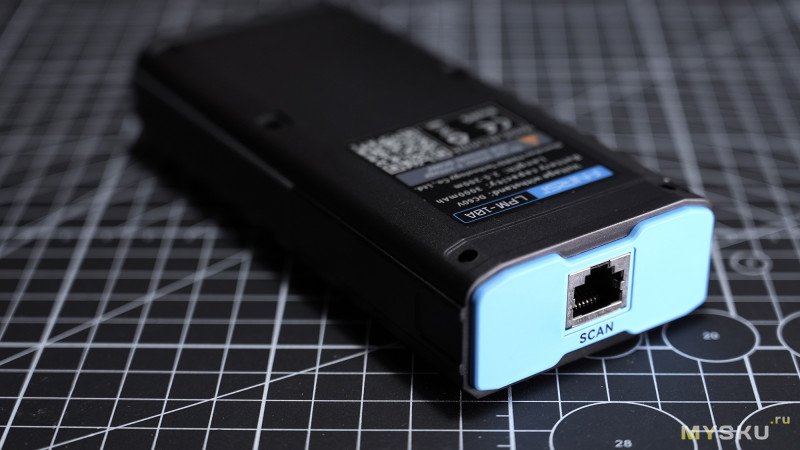

На верхнем торце ещё один порт RJ-45 для сканирования

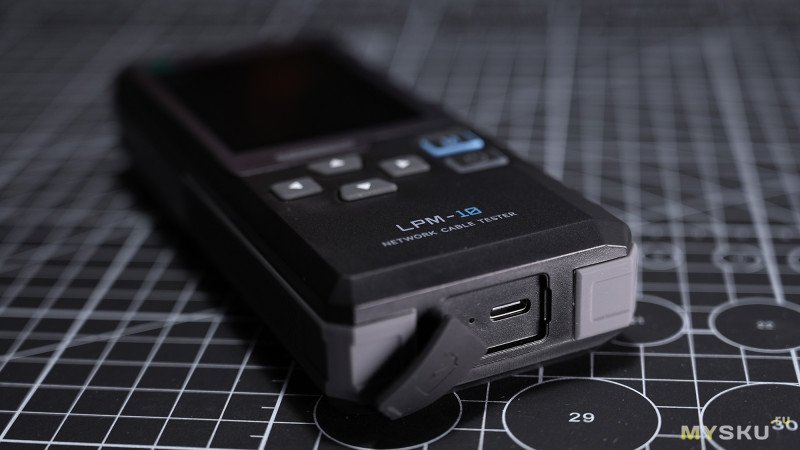

На нижнем торце под заглушкой порт USB-C для зарядки и прошивки

На левом торце просто резиновая вставка

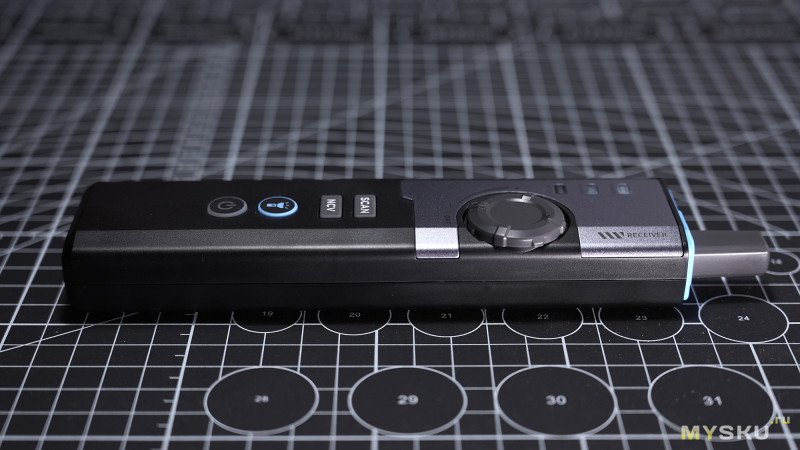

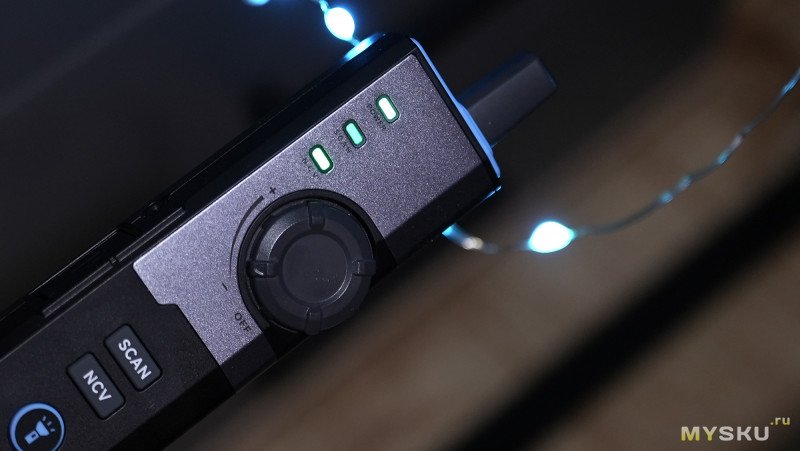

На лицевой стороне приёмника кнопки включения, активаторы режимов SCAN/NCV, кнопка включения фонарика, регулятор громкости и три LED-индикатора. На обратной стороне приборе находится громкий динамик.

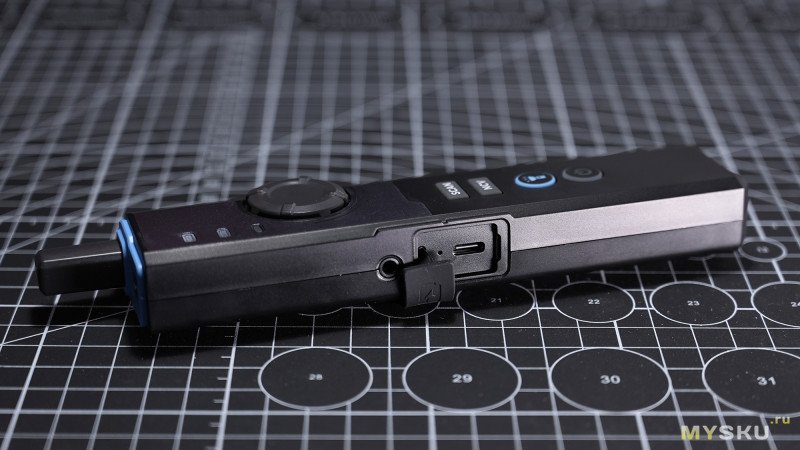

На левой боковой стороне USB-C порт для зарядки и круглый 3.5мм аудиоджек для подключения наушников.

На правой боковой стороне пусто, хотя ожидал увидеть те же резиновые вставки, чт ои на основном приборе.

На нижнем торце порт RJ-45

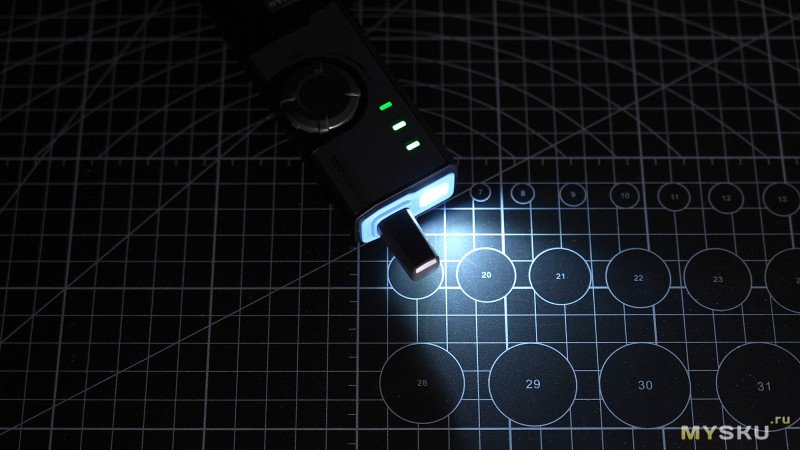

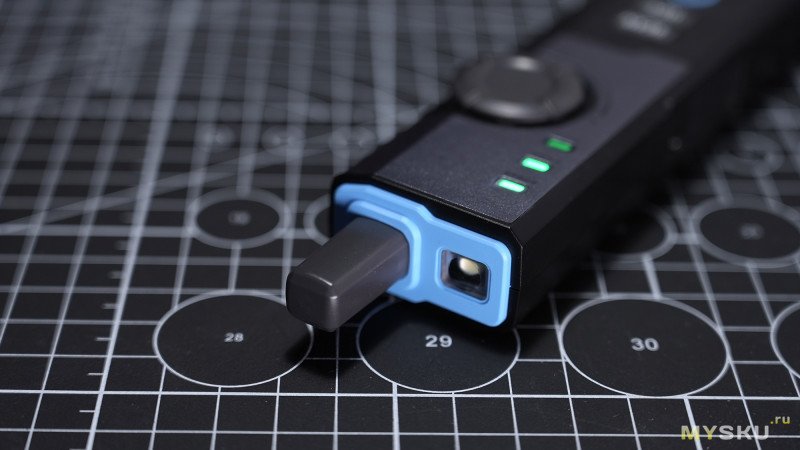

На верхнем торце антенна датчика бесконтактного определения напряжения и фонарик, чтобы точечно подсветить тёмные закоулки. Фонарик включается отдельной кнопкой только во время работы устройства, т.е. если приёмник выключен, то отдельно фонарик включить с кнопки нельзя.

Меню и настройки

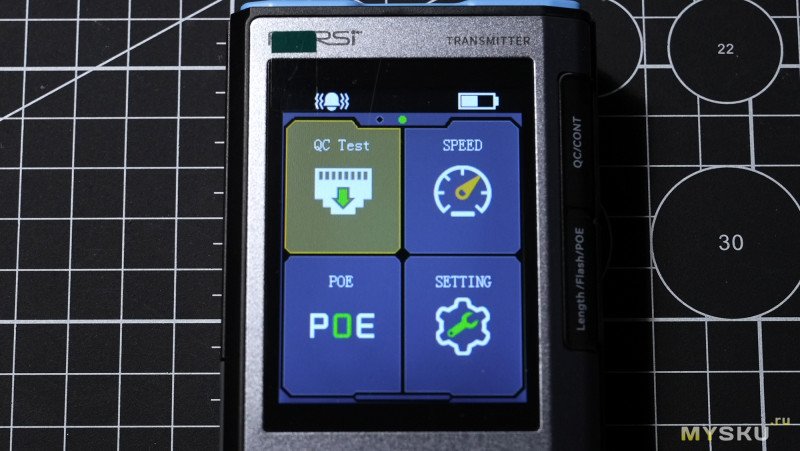

После включения основного устройства, на экране появляется плиточное меню 2х2 с иконками разных режимов тестирования:

— Cable Test (тест кабеля на обрыв и симметричность обжимки жил)
— Scan (бесконтактный поиск кабеля)
— Flash (режим мигания портом)
— Lengh (вычисление длины патчкорда, до 20м точность ± 1.6м, 20-100м — 2.4м, >100м — 3.2м)
— QC Test (наглядный тест правильности обжимки кабеля)
— Speed (тест скорости кабеля в режимах полный дуплекс, полудуплекс)
— POE (проверка напряжения в кабелях POE-систем видеонаблюдения, до 60В)
— Setting (общие настройки устройства)

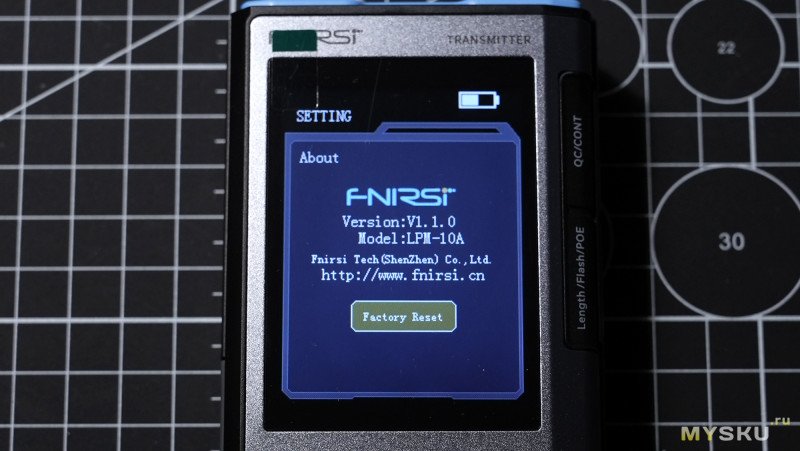

В общих настройках можно можно выбрать язык (англ., кит.), отрегулировать яркость подсветки дисплея, громкость буззера во время нажатия кнопок, выставить время автовыключения устройства и посмотреть версию прошивки.

В работе

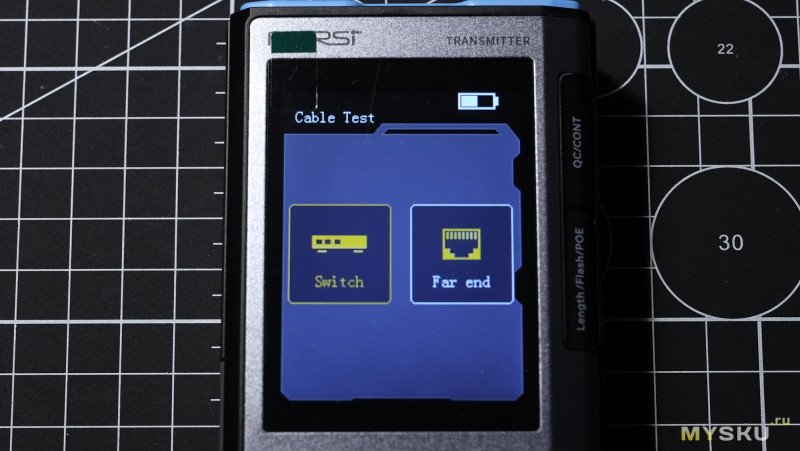

Тест кабеля на обрыв и правильность обжимки жил (Cable Test). В этом режиме кабель устанавливается в порт QC/CONT и в меню нужно явно выбрать, к чему подключен второй конец патчкорда — к роутеру или ресиверу.

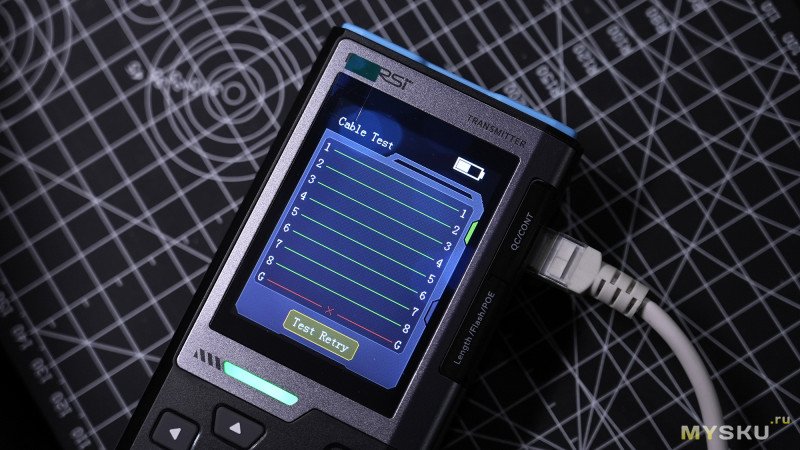

У полноценного патчкорда с правильной обжимкой будет показывать все восемь жил. Девятый G-контакт в обрыве, так как некоторые кабели имеют заземляющее экранирование для защиты от помех, но в данном случае его нет.

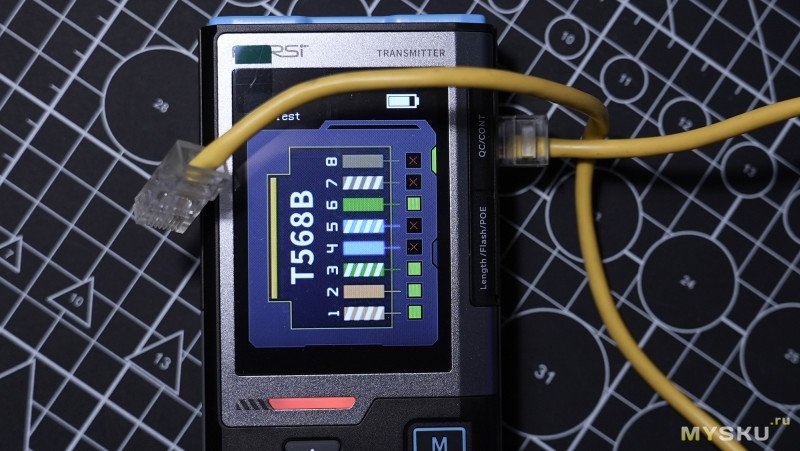

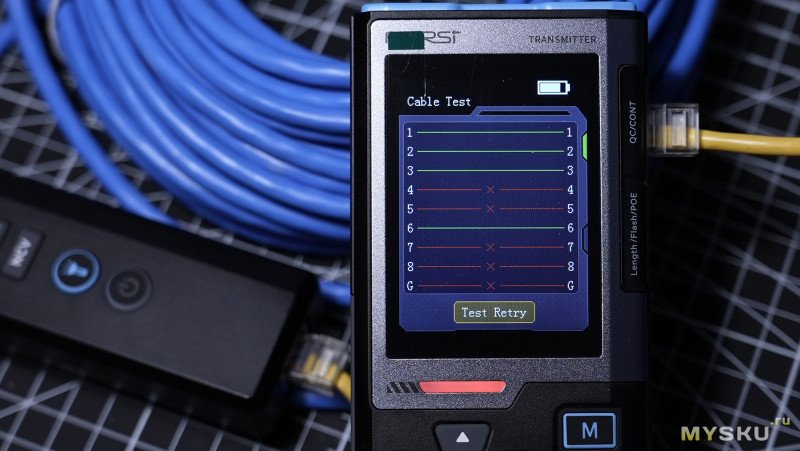

Тест кабеля с вдвое меньшим количеством жил

Бесконтактный поиск кабеля (Scan).

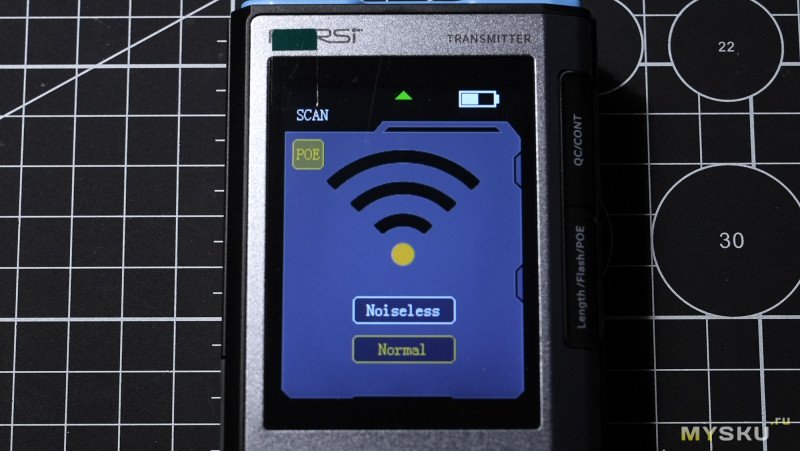

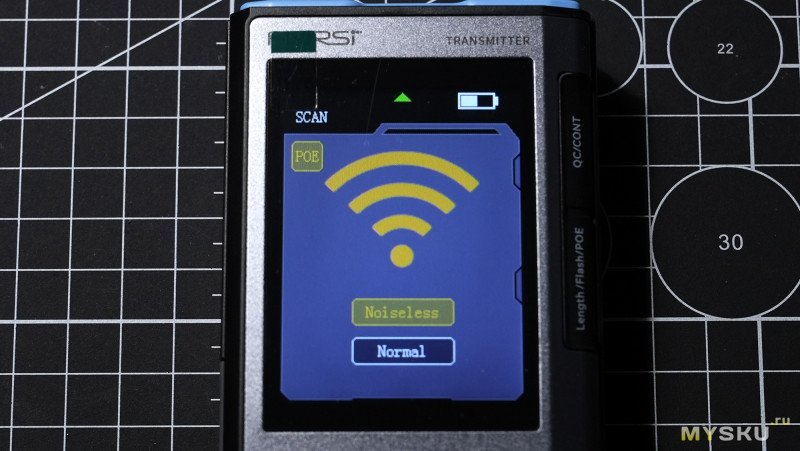

В этом режиме один конец кабеля вставляется в разъём Scan, в меню выбирается один из двух режимов — Normal/Noiseless (нормальный/бесшумный), и взяв приёмник можно отправляться на поиски кабеля. При приближении датчиком к нужному кабелю менее чем на 10см, приёмник будет издавать сигнал. Обнаружилась недоработка у приёмника, оказывается на нём тоже по кнопке Scan нужно выбирать соответствующий подрежим Normal/Noiseless, но индикаторных значков никаких нет и если случайно нажать на кнопку лишний раз, то при поднесении приёмника к искомому кабелю он не будет пищать, поэтому перед поискать нужно проводить контрольную прозвонку на месте.

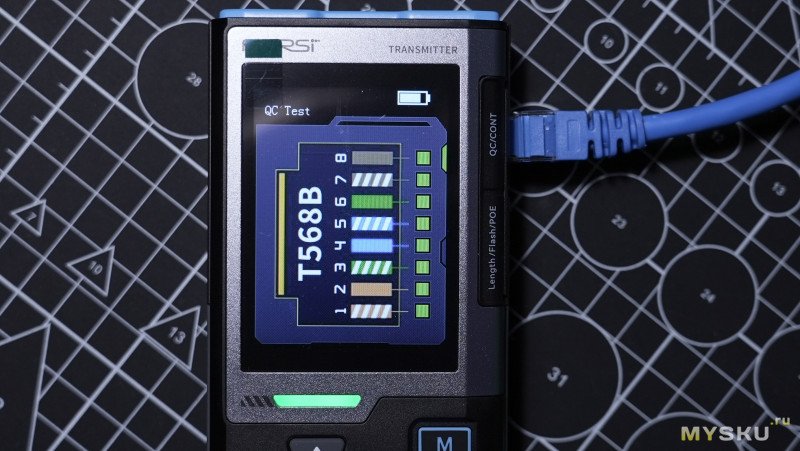

Тест качества обжима кабеля (QC Test).
Кабель подключается в порт QC/CONT, второй конец подключать никуда не надо.

Полноценный патчкорд 8-жильный.

Кабель с вдвое меньшим количеством жил

Замер скорости (Speed), кабель подключается в порт Lengh/Flash/PoE, второй конец подключен в роутер. 1000Gbps, полнодуплекс, что значит данные передаются в обе стороны одновременно.


Проверка PoE.

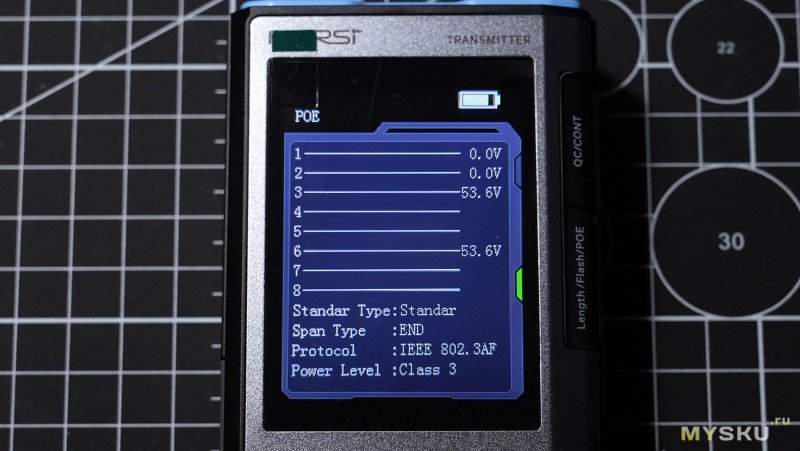

Прибор показывает стандарт, класс и на каких линиях какое напряжение.

Режим мигания портом (Flash).

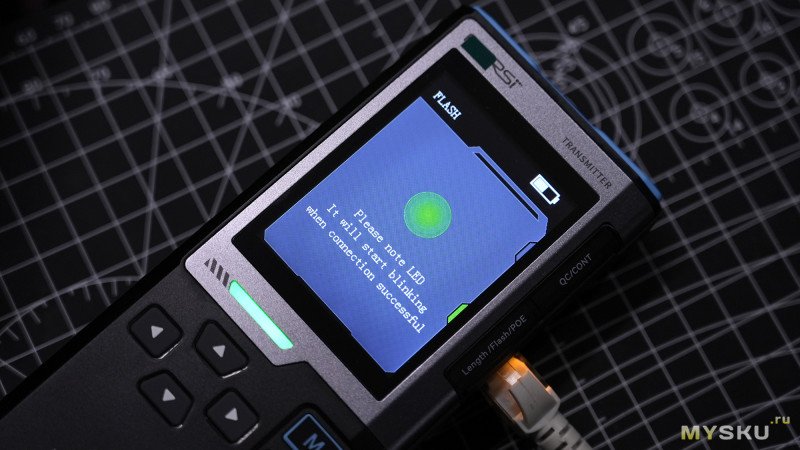

Этот режим полезен, чтобы определить к какому именно порту на коммутаторе/роутере подключен определённый кабель, — на экране девайса в такт включения и выключения порта будет мигать кружок, а возле порта на коммутаторе соответствующим образом будут мигать LED-индикаторы.

Замер длины.
Минимальная длина измерения 2 метра.
В информации о приборе дана информация о допусках при измерениях длин:

до 20м точность ± 1.6м
20-100м ± 2.4м
больше 100м ± 3.2м

Измерение длины скрутки патчкорда на 20м. Результат можно вывести в трёх ед. измерения.

Функция бесконтактного определения напряжения (NCV), можно найти скрытую проводку, на малые токи тоже реагирует.

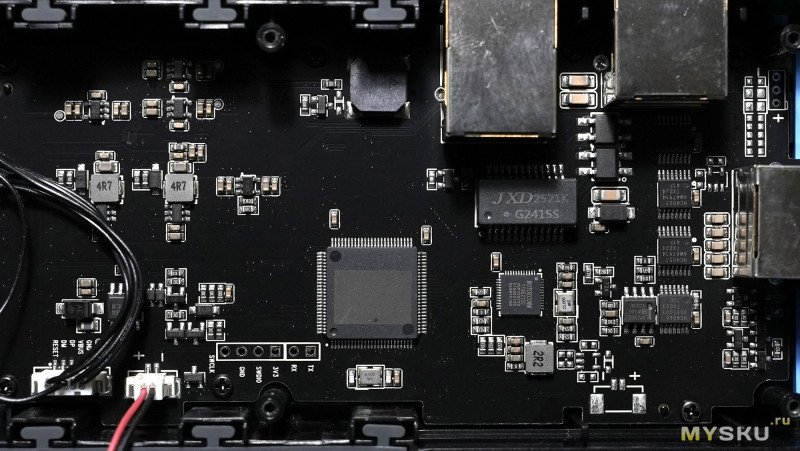

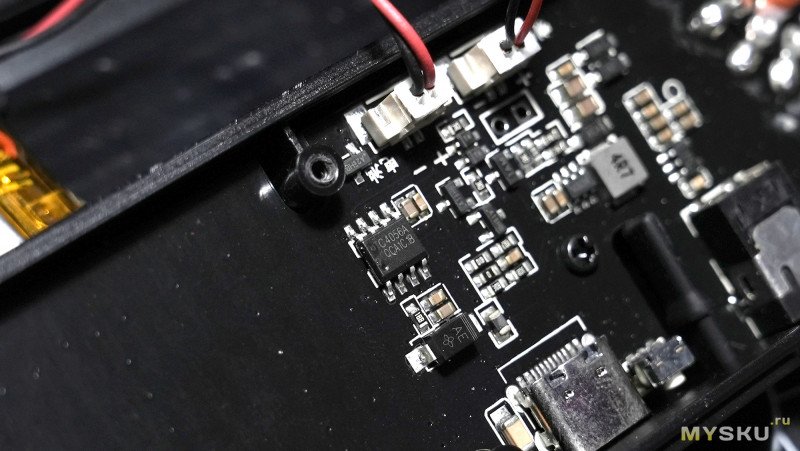

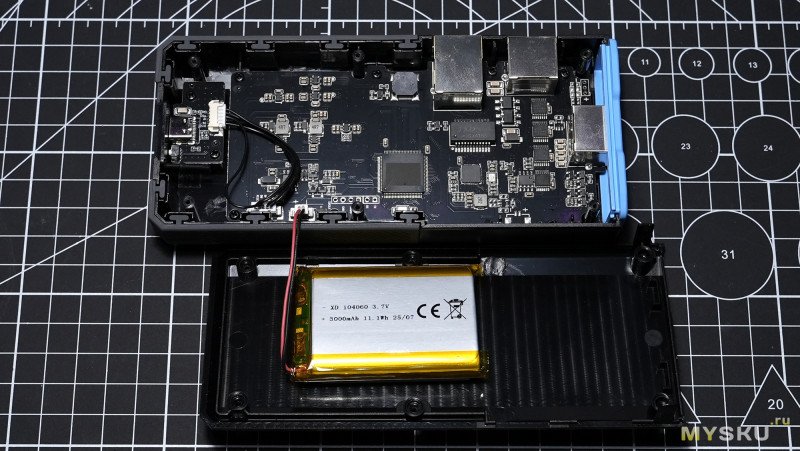

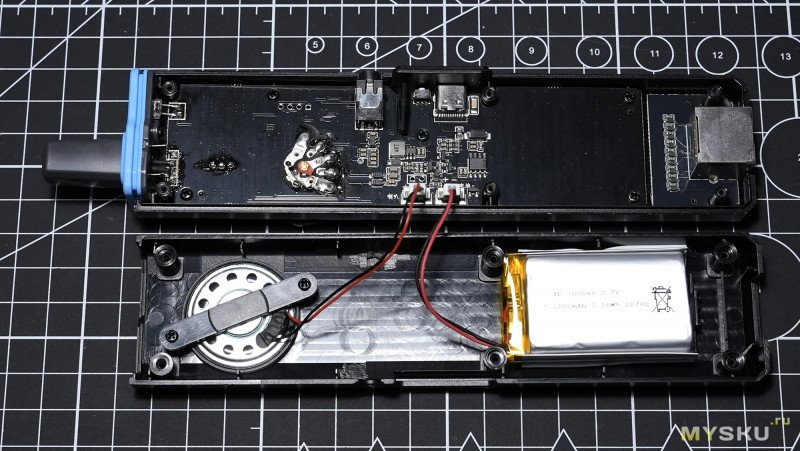

Разбор

Итоги

Устройство немного специфичное, однако управление здесь простое и удобное, что разберётся и обычный домашний пользователь. Среди минусов выделю непроработанный момент с визуально неочевидным выбором подрежима на приёмнике во время бесконтактного поиска кабелей (Scan)
и, судя по отзывам, может некорректно мерить большие длины проводов. В остальном, комплект вполне годится для базовой диагностики сетевых кабелей и портов.
