FNIRSI LPM-10A — ультимативный инструмент для системных администраторов и сетевых мастеров

Друзья, всем привет! Возможно, каждый так или иначе видел на маркетплейсах недорогие инструменты для проверки обжатия витой пары. Компания FNIRSI предлагает продвинутый инструмент для специалистов и профессионалов, на фоне которого дешёвые тестеры являются не более чем игрушкой для дома, ведь возможности, которые он предоставляет, выходят далеко за рамки прозвона целостности каждой из 8 линий. Приглашаю ознакомиться с его возможностями ↓

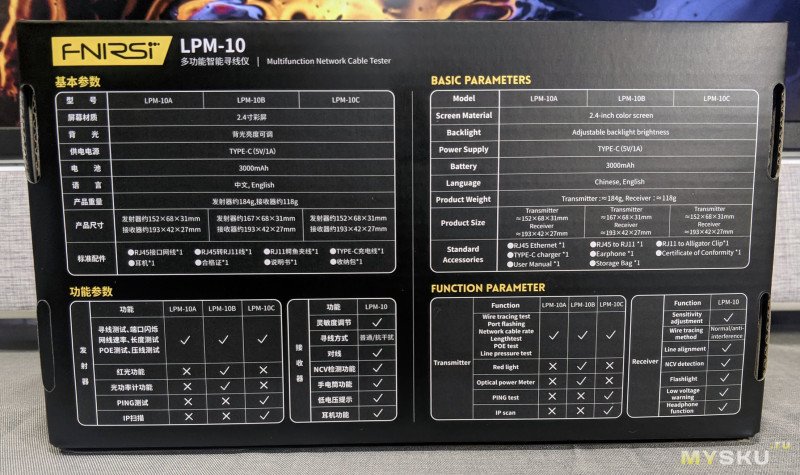

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Основные возможности и функционал

• Дисплей: Яркий цветной экран 2.4" с регулируемой подсветкой — отчетливо виден при любом освещении.
• Трассировка кабелей (Поиск линий): 2 режима (обычный и с защитой от помех) для быстрого нахождения сетевых и телефонных проводов даже в «шумных» условиях.
• Измерение длины: Быстрое тестирование длины кабеля в одно касание (погрешность ±3.2м на 100 м).
• Тест обжима и распиновки (Wiremap): Проверка правильности подключения пинов RJ45, быстрое обнаружение обрывов, коротких замыканий и перекрестных соединений.
• Тестирование PoE: Определение режима питания, стандарта протокола и уровня напряжения оборудования PoE.
• Port Flashing (Мигание портов): Легкий поиск нужного порта на коммутаторе или роутере по световой индикации.
• Тест скорости сети: Оценка производительности кабеля с учетом дуплексного режима.
• Бесконтактный детектор напряжения (NCV): Безопасное обнаружение проводов под напряжением для защиты от удара током.
• Дополнительные удобства: Встроенный фонарик для работы в темноте и регулировка чувствительности сигнала трассировки.

Технические параметры

Питание: Литиевый аккумулятор емкостью 1500 мАч (до 10 часов непрерывной работы).

Разъем для зарядки: Type-C (5V / 1A).

Языки интерфейса: английский, китайский.

Габариты: 152x68x31 мм.

Корпус: Компактный, эргономичный и прочный — оптимален для выездных работ.

КОМПЛЕКТАЦИЯ

• Основной модуль FNIRSI LPM-10A — 1 шт.
• Зарядный кабель Type-C — 1 шт.
• Наушники — 1 шт.
• Переходник RJ45 – RJ11 — 1 шт.
• Сетевой кабель RJ45 — 1 шт.

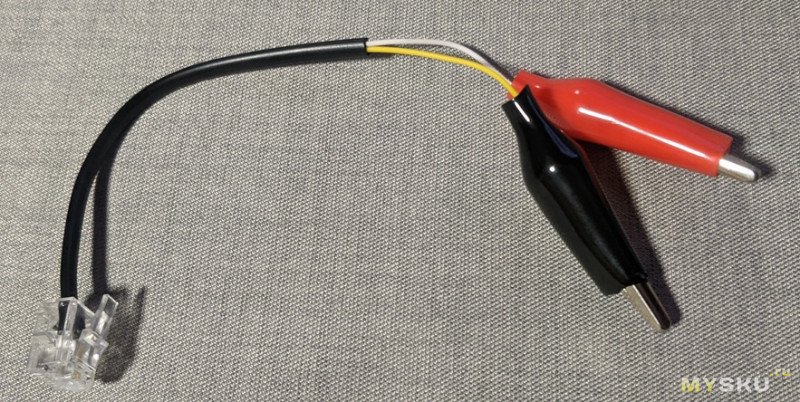

• Кабель с зажимом «крокодил» — 1 шт.

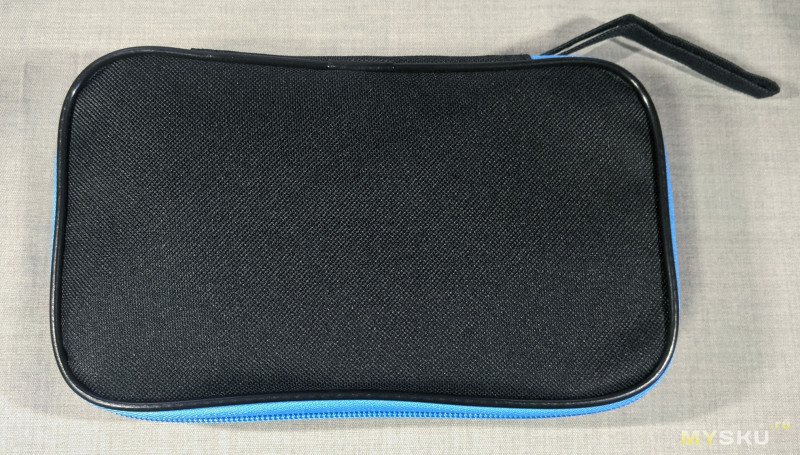

• Сумка/чехол для хранения и переноски — 1 шт.

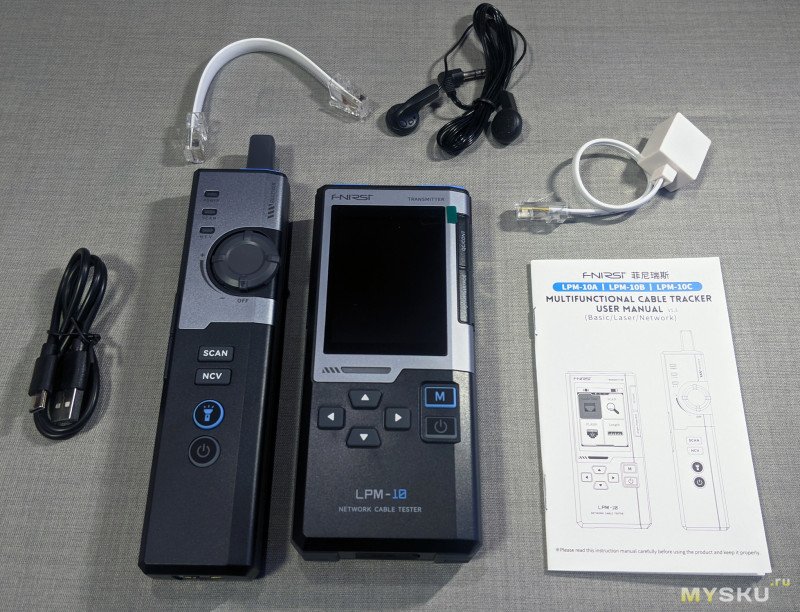

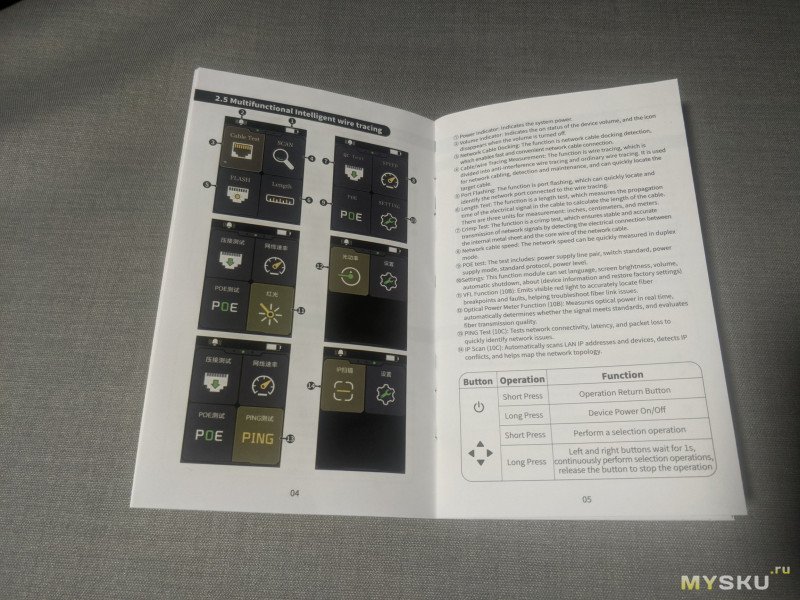

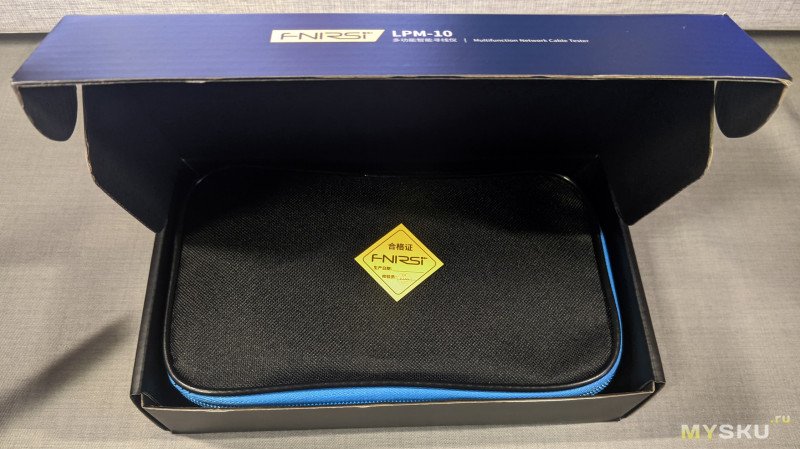

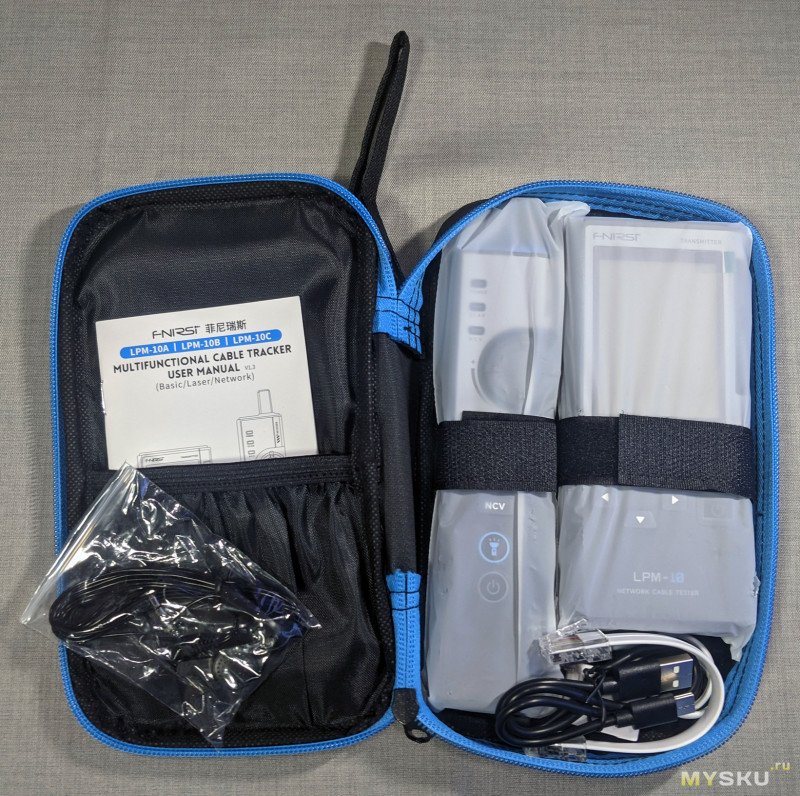

Комплект включает в себя всё необходимое для работы с прибором: сам прибор, удобная сумка с ручкой для переноски, кабели, наушники (максимально бюджетные, но в случае необходимости можно подключить любые другие; впрочем, для зуммера хватает и их с головой), а также инструкция. Она на английском (как и интерфейс устройства), но цветная и хорошо иллюстрированная.

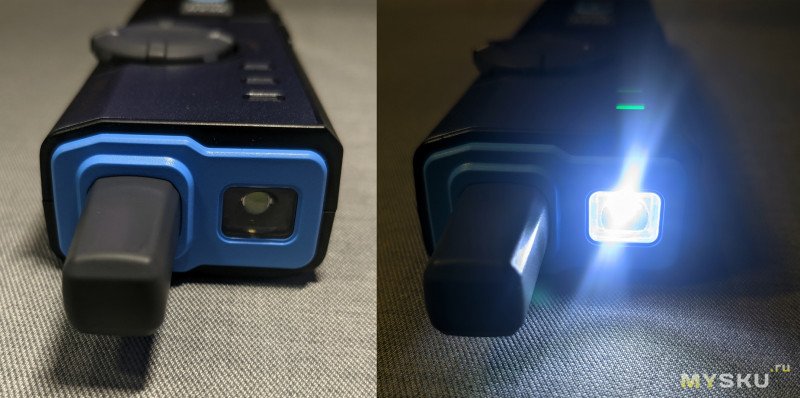

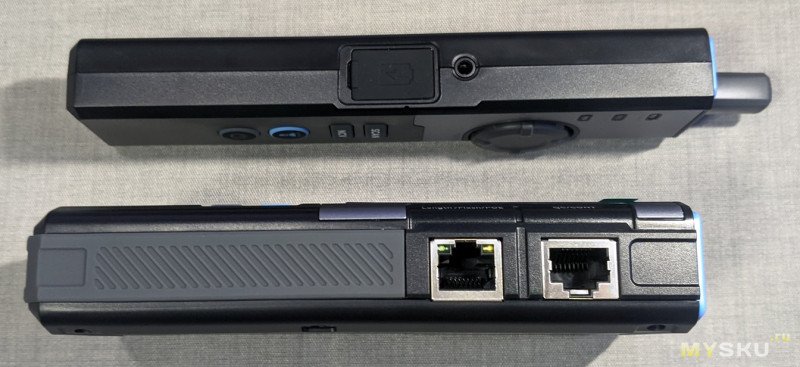

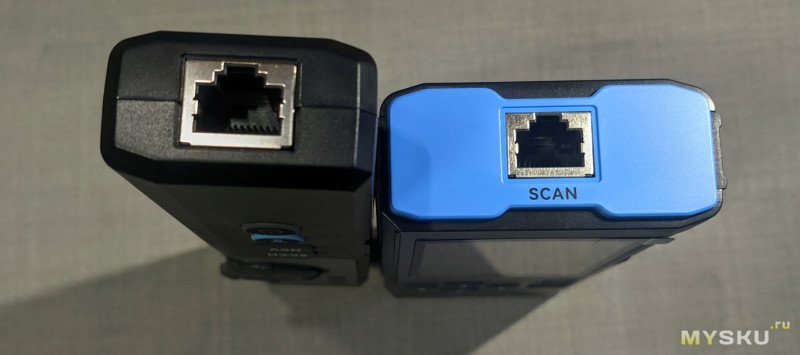

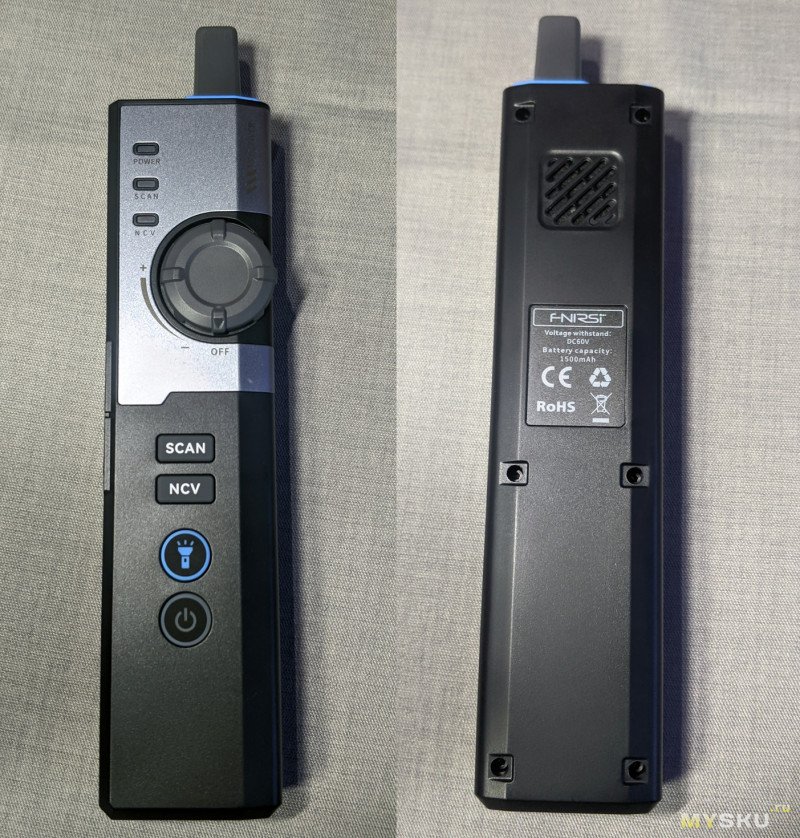

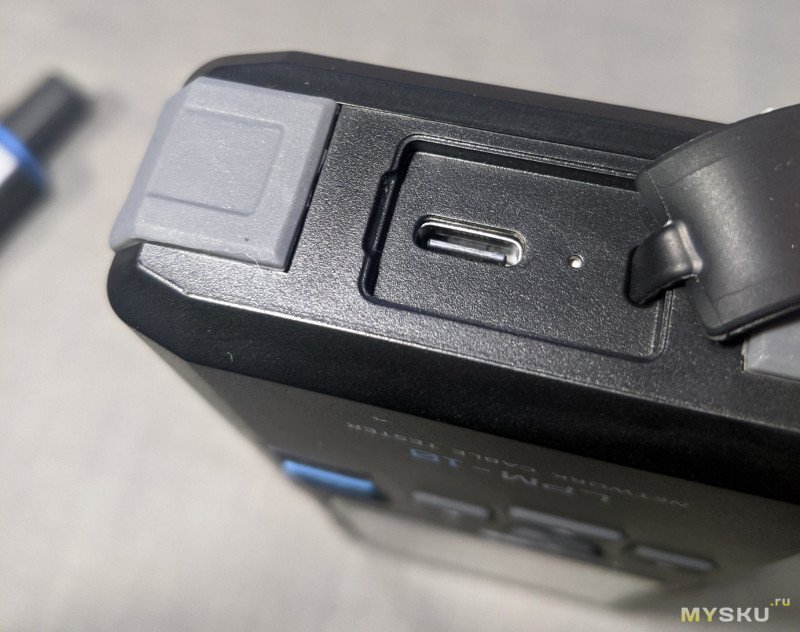

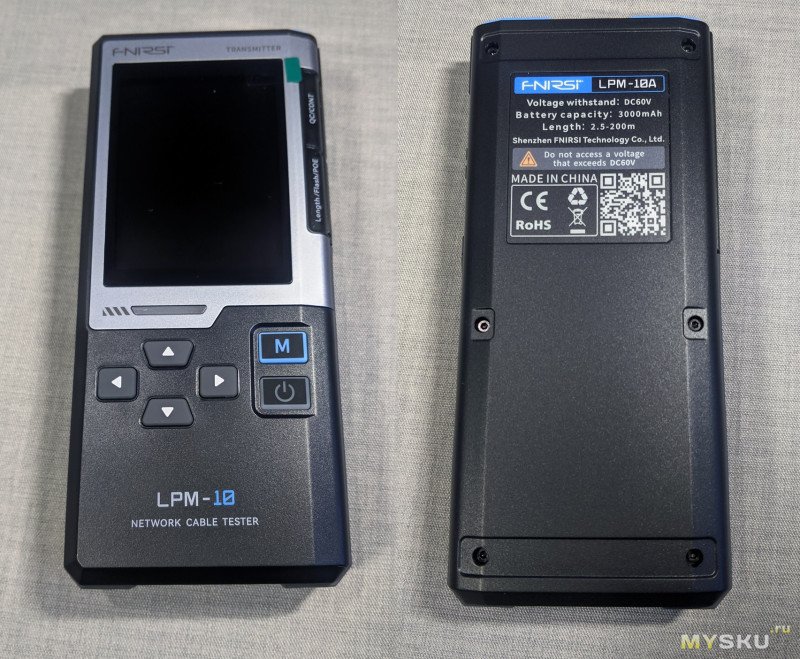

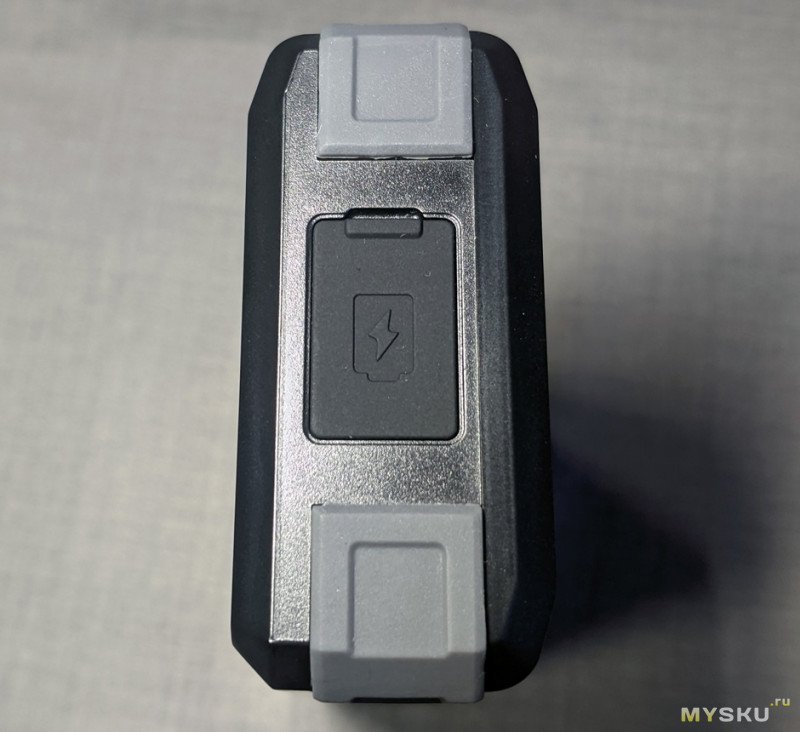

Внешний вид устройства консервативный, в духе измерительных приборов. Состоит из двух частей: передатчика и приёмника. Передатчик оснащён достаточно крупным дисплеем, кнопками управления, портом зарядки USB-C, а также тремя портами RJ-45, у каждого из которых своё предназначение. У модуля есть два световых индикатора: в кнопке питания и под дисплеем. Индикатор в кнопке питания сигнализирует о том, что прибор заряжается (мигает красным) или уже полностью заряжен (горит зелёным). Индикатор под дисплеем сигнализирует об успешном или неуспешном прохождении тестирования (зелёным и красным цветом соответственно). Когда прибор включён, он горит синим цветом. Приёмник, в свою очередь, оснащён тремя световыми индикаторами, портом RJ-45, кнопками управления, динамиком-зуммером, датчиком-щупом, колёсиком регулировки громкости, а также фонариком. Он не слишком яркий, но для выполнения работ, для которых предназначается, яркости достаточно. Сборка хорошая, устройства выглядят монолитными, ничего не болтается и не люфтит, в руках держать приятно.

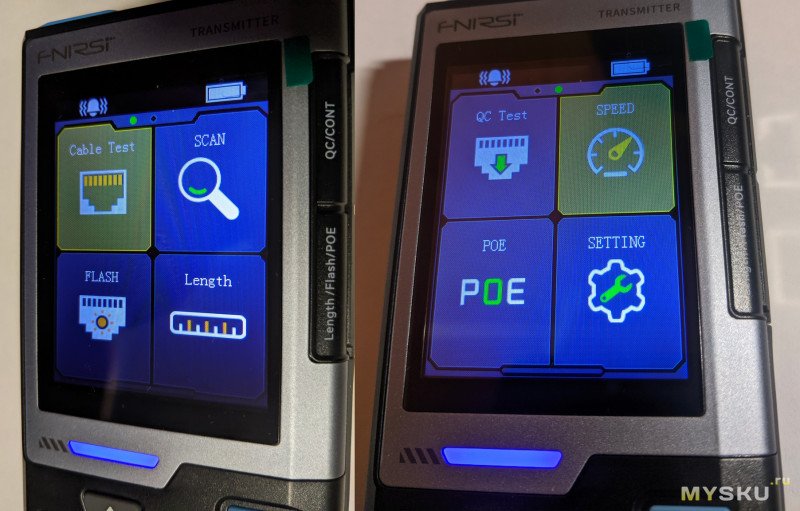

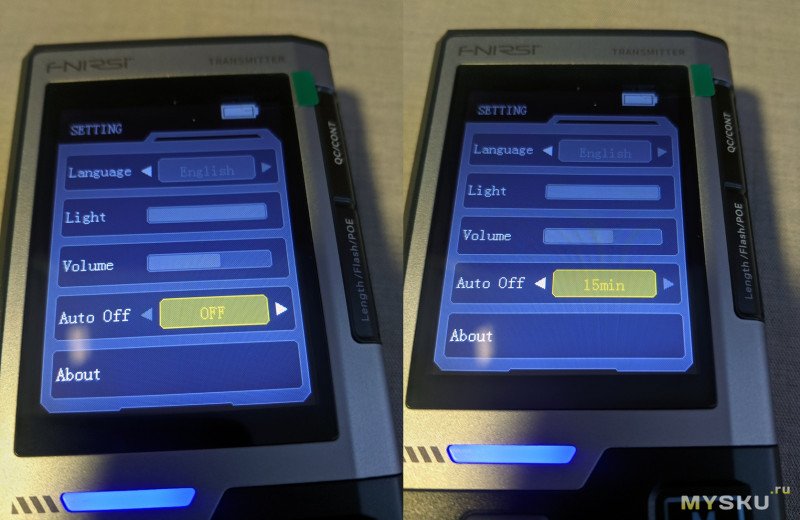

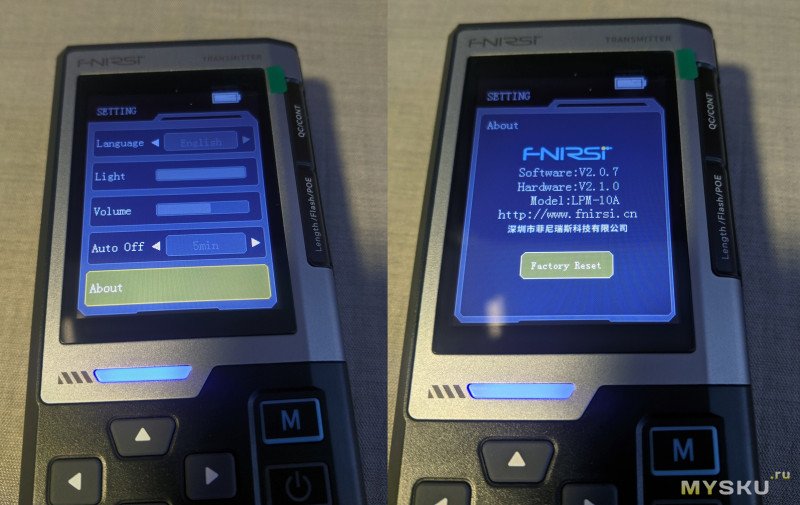

Меню у прибора простое и понятное. Можно выбрать время автоматического отключения (5, 10, 15 минут или не отключать), посмотреть информацию о прошивке. У меня стояла последняя версия, но производитель время от времени обновляет программное обеспечение и выкладывает прошивки на официальный сайт. Обновлять очень просто: нужно подключить прибор к ПК кабелем и перетащить прошивку на появившийся диск. Прибор обновится сам. Можно отрегулировать звуковую индикацию и яркость дисплея.

Ну и сами режимы, на которых мы остановимся детально:

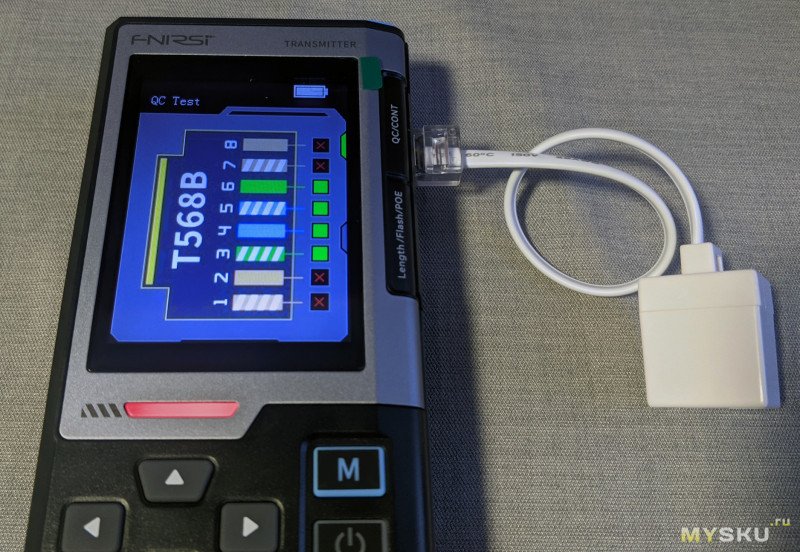

1. ТЕСТ КОНТАКТОВ КОННЕКТОРА

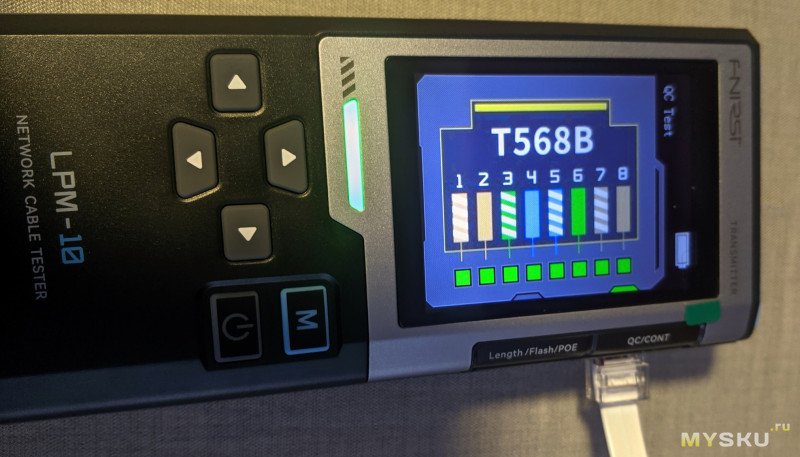

Данный режим позволяет выявить, есть ли проблема в самом коннекторе: к примеру, не окислился ли контакт.

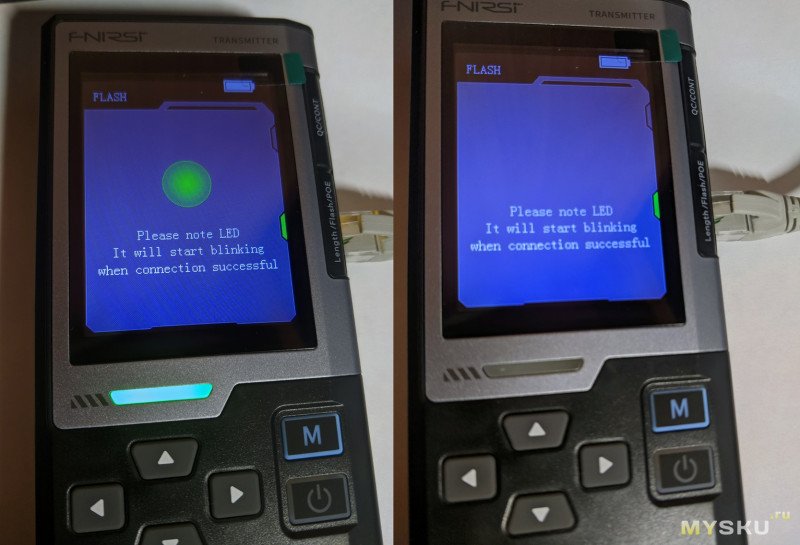

2. СИГНАЛИЗАТОР

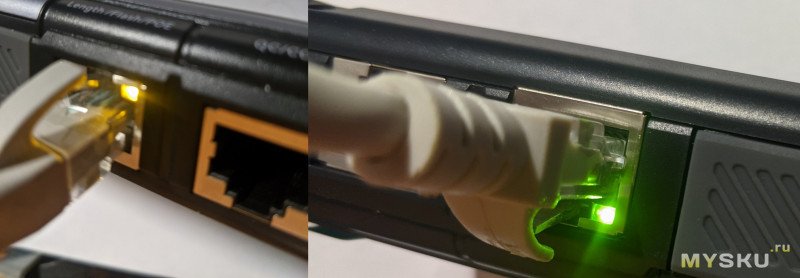

В этом режиме прибор моргает лампочками (зелёная — если подключение 100 Мбит/с, оранжевая — если 1000 Мбит/с). Это дублируется на дисплее и на индикаторе под ним. Моргание идёт в такт индикатору на свитче, к которому подключён прибор.

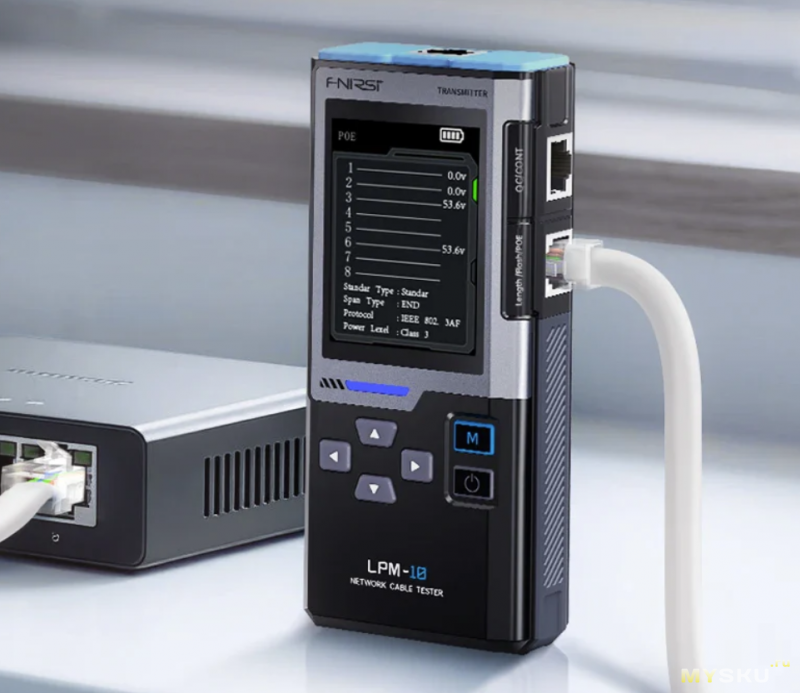

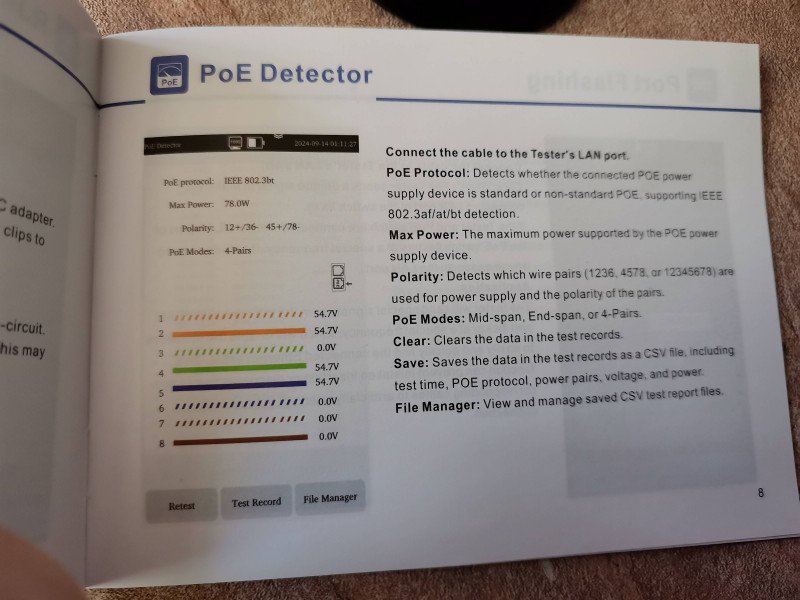

4. POE

У меня, к сожалению, отсутствует источник PoE. Работает это следующим образом: прибор показывает напряжение и жилы, через которые оно передаётся.

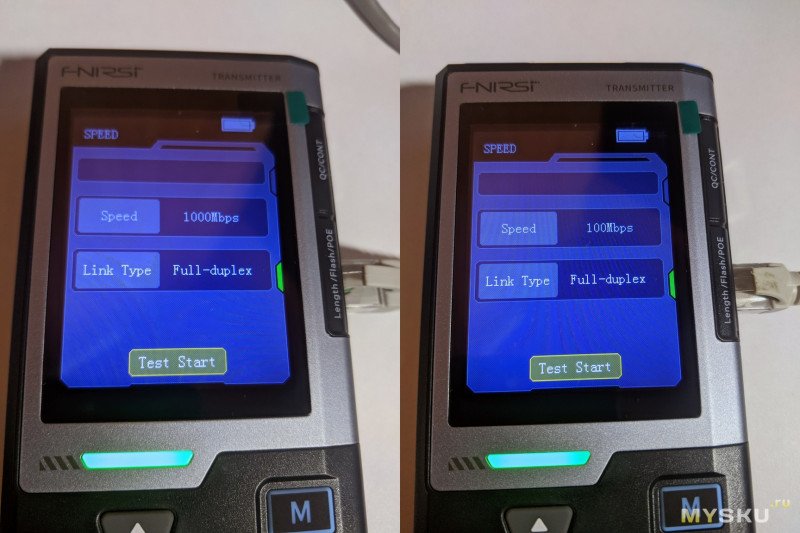

5. СКОРОСТЬ ИНТЕРФЕЙСА

В данном режиме можно увидеть, в каком режиме передаётся трафик: 100 Мбит/с или 1000 Мбит/с. Это сопровождается горящим светодиодом зелёного и оранжевого цвета соответственно.

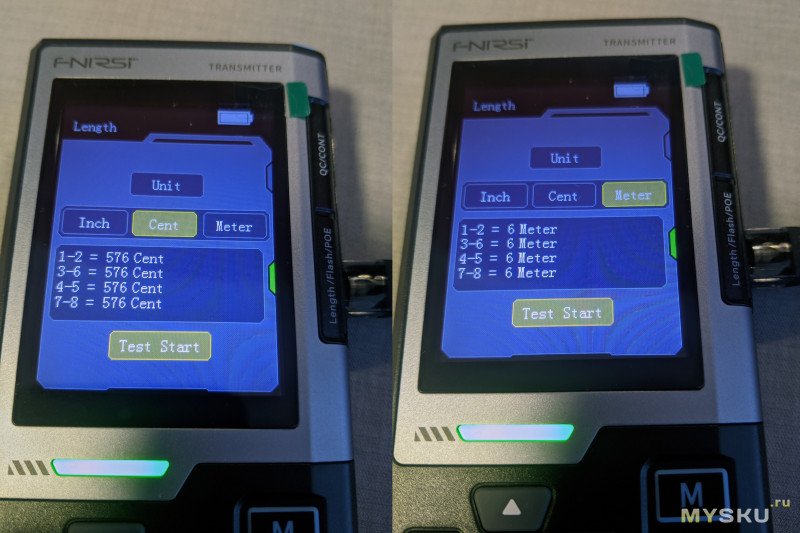

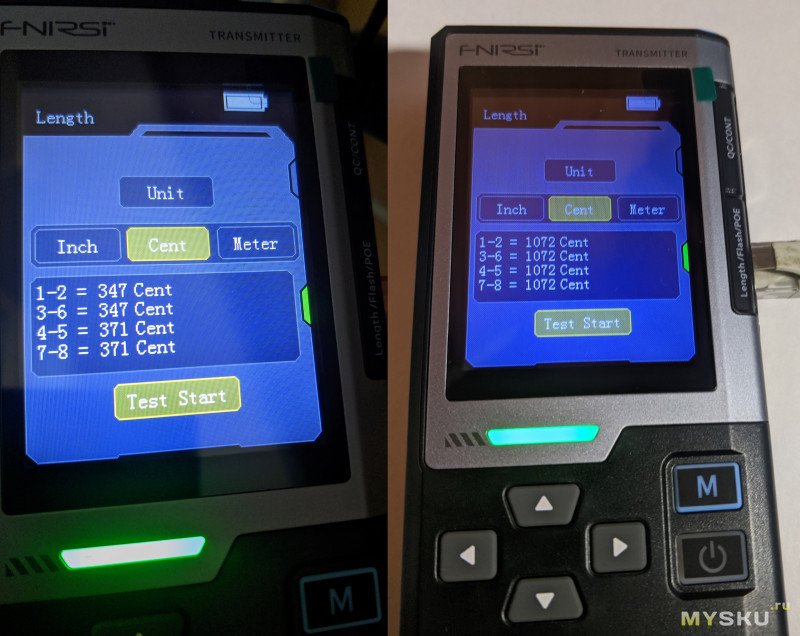

6. ТЕСТ ДЛИНЫ КАБЕЛЯ

Достательно интересный режим и, к моему удивлению, достаточно точный. Приступая к тестированию, я думал, что для этого режима нужны и приёмник, и передатчик, между которыми измеряется сопротивление. Но нет, это работает с передатчиком и только одним концом кабеля. Возможно, на идеальной катушке из магазина точность выше. Я тестировал существующие проложенные кабели (подверженные помехам), а также очень уставший кабель. Но значение завышалось совсем незначительно. В целом вполне интересная и полезная функция.

А теперь приступим к тестированию двух последних, по моему мнению, самых крутых функций. Для их работы используются оба модуля прибора.

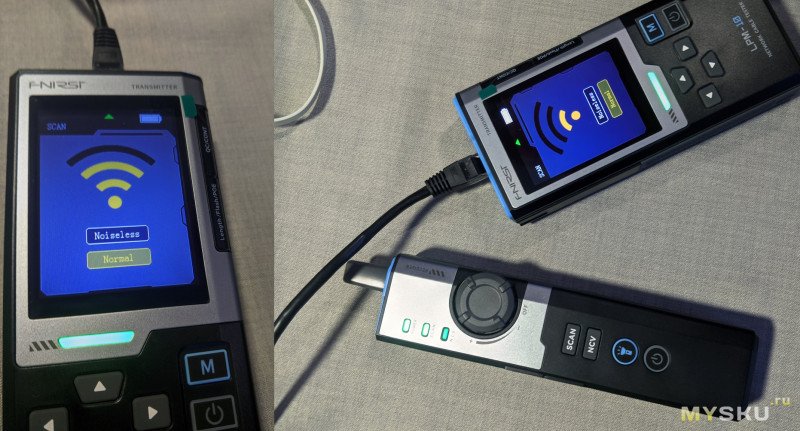

7. СКАНЕР КАБЕЛЯ

Возможно, многие сталкивались с беспроводным сканером проводки в стене. Принцип работы очень схож, однако здесь мы ищем не электрический кабель, а сетевой. И не какой-то абстрактный, а именно тот, который подключён к ресиверу. На передатчике есть два режима: обычный и шумный. Шумный очень чувствительный — с ним можно найти прохождение кабеля даже в толстой стене. Поиск осуществляется приёмником. Колёсиком можно отрегулировать громкость, а при подключении наушников — не мешать окружающим. И кстати о беспроводном сканере проводки в стене: бонус — он здесь тоже есть. Для его работы достаточно только приёмника. Активируется кнопкой «NCV» (Non-Contact Voltage, бесконтактное определение напряжения).

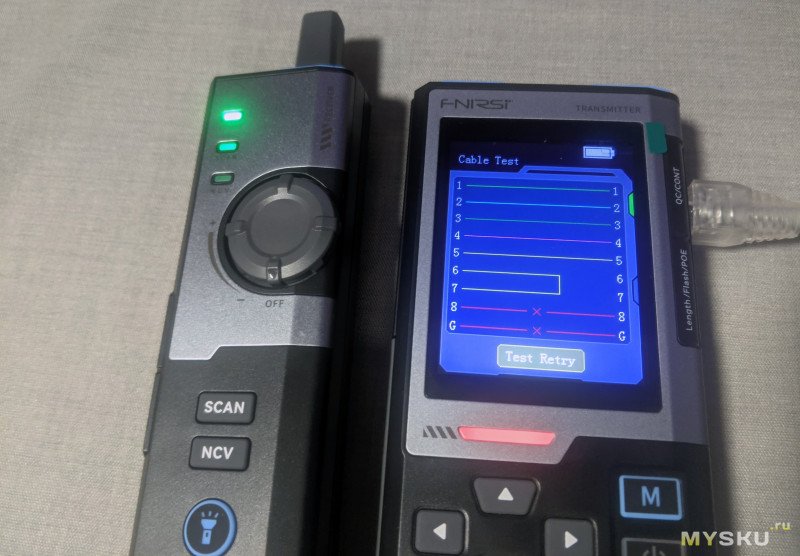

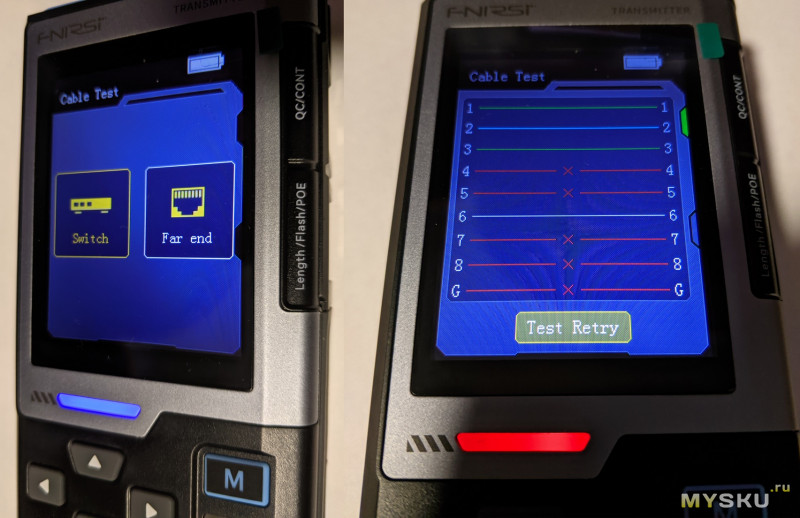

 8. ТЕСТЕР ВИТОЙ ПАРЫ / ТЕЛЕФОННОГО КАБЕЛЯ

Данная функция, очевидно, является основной. Тестирование предусматривает два варианта: подключение к приёмнику или к свитчу. На изображении выше я подключил кабель, идущий к 100-мегабитному свитчу. Тестер показал, что подключены только 1, 2, 3, 4 и 6 жилы, что соответствует действительности.

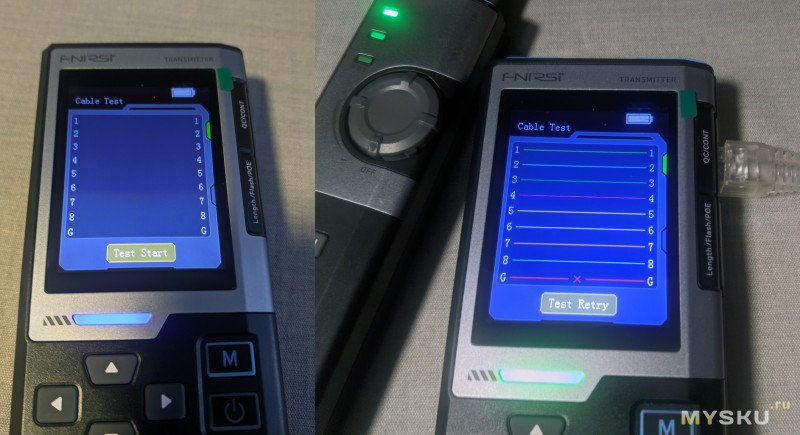

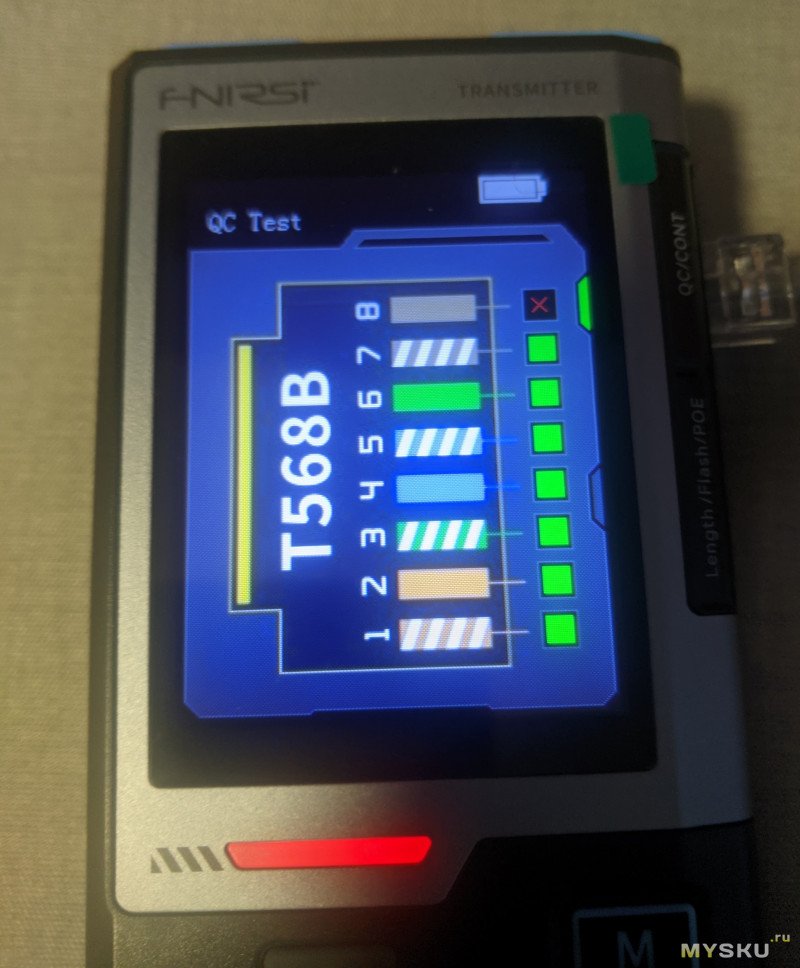

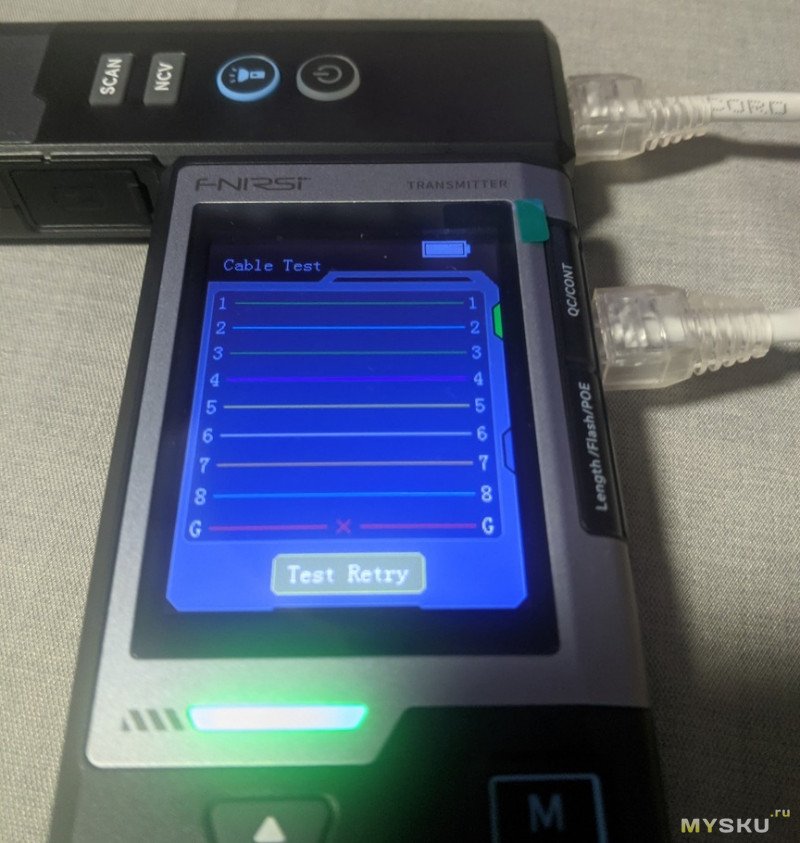

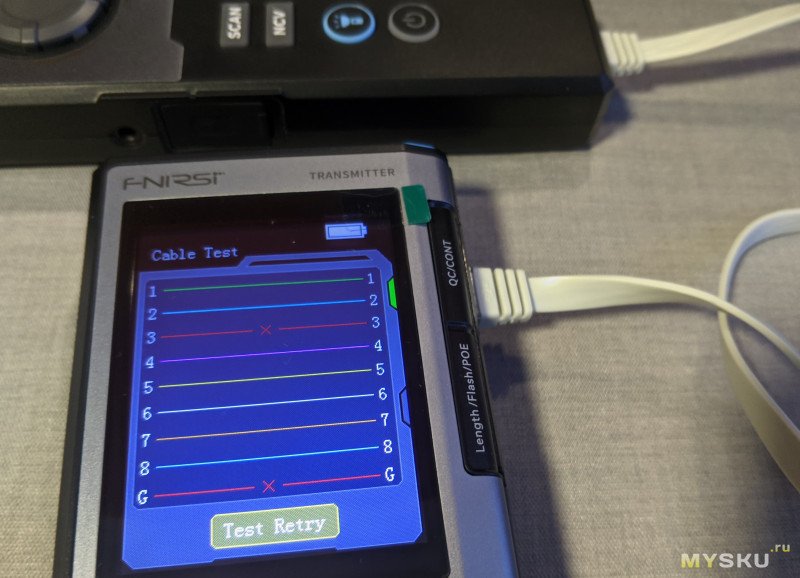

Хороший кабель прошёл проверку, показав контакт между всеми жилами, а также отсутствие экрана. Кабель, который перестал работать, просигнализировал о причине: обрыв 3-й жилы. Но так умеют и бюджетные устройства. Подкинем ему задачку посложнее.

Специально плохо обжал сам коннектор. На этом этапе мы видим, что проблема не в кабеле, а именно в коннекторе, поэтому его можно не резать, а просто дожать сильнее.

Замкнул две жилы (имитация протёртости), а одну не обжимал. Прибор увидел короткое замыкание. Отлично!

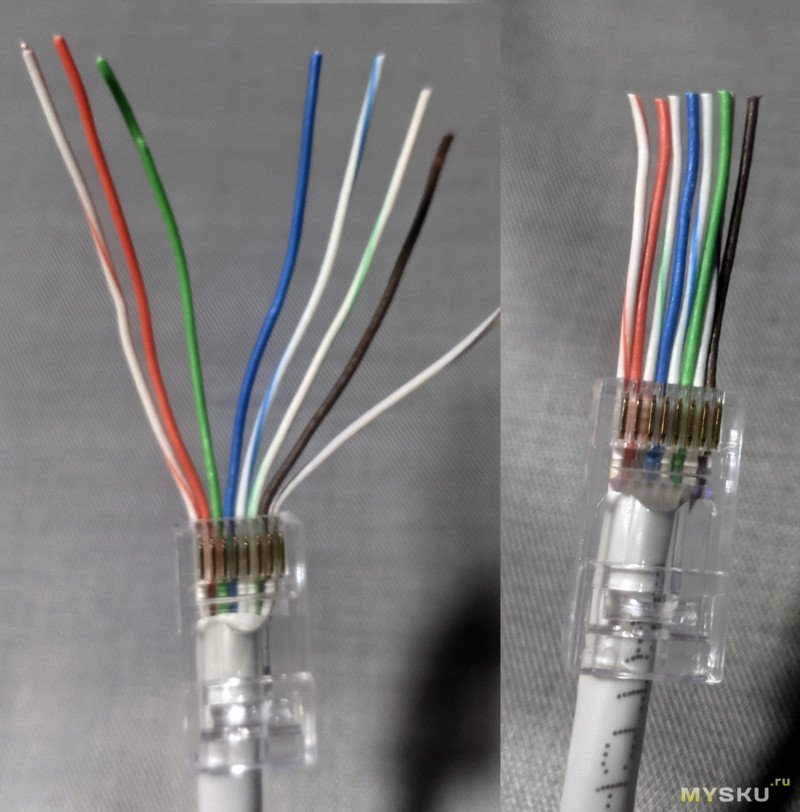

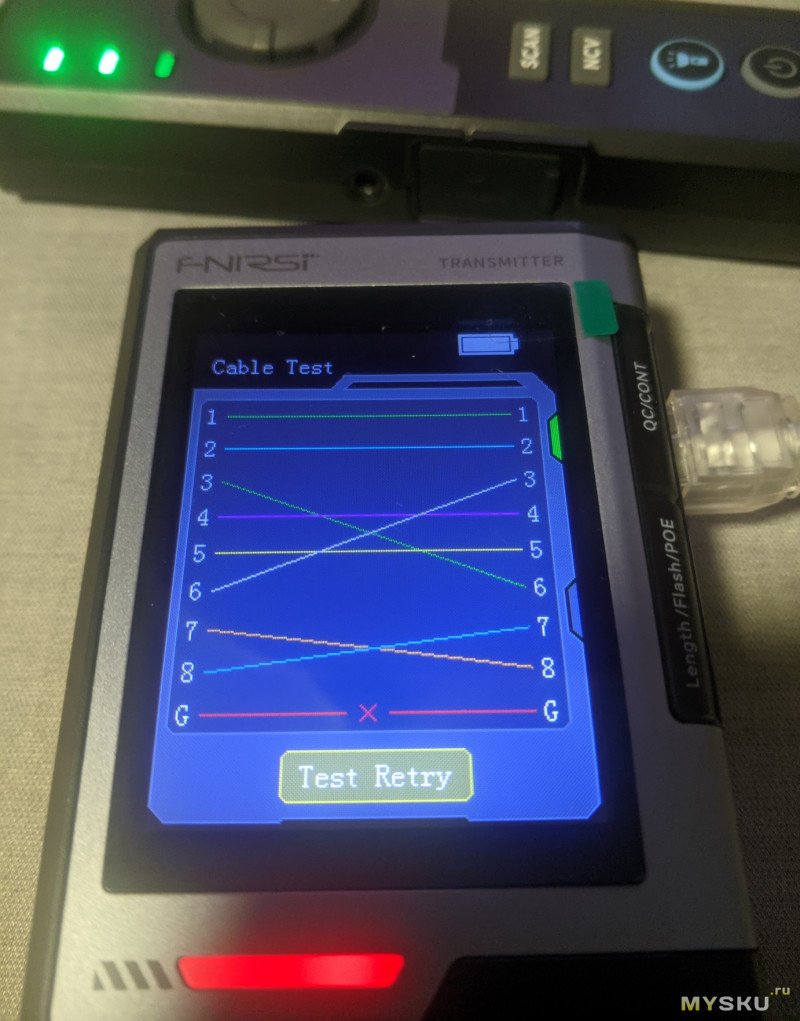

Наверное, не самый удачный кабель для примера, ведь здесь цвета чётко видны. Но, думаю, кто сталкивался с витой парой, замечал, что иногда расцветка бело-цветных жил максимально убогая и перепутать их достаточно легко. Здесь я провёл имитацию такой путаницы: поменял местами зелёный и бело-зелёный провода (3 и 6), а также коричневый и бело-коричневый (7 и 8) между собой.

Прибор это прекрасно увидел. Он даёт понять мастеру: контакт со всеми жилами есть, всё нормально, просто обжаты они неправильно — и схематически показывает, какие именно жилы перепутаны между собой. Бюджетные приборы, которые просто прозванивают жилы, конечно, так не умеют.

ВЫВОДЫ
Инструмент очень интересный. Конечно, он стоит не несколько долларов, как бюджетные «звонилки жил», но и функций у него значительно больше. Если «звонилки» подойдут для всех и каждого, то здесь мы очевидно имеем дело со специализированным прибором для профессионалов. Внешний вид приятный, хорошая комплектация. Есть многоуровневая «защита от дурака»: полная визуализация соединений, тестирование самих жил в коннекторе, сканирование сетевого кабеля (даже скрытого) от точки «А» до точки «Б», плюс бонусом детекция скрытой электропроводки. Также остался доволен измерителем длины кабеля: на удивление, работает достаточно точно. Можно проверить скорость интерфейса, а также продиагностировать PoE на предмет его наличия, напряжения и жил, через которые передаётся ток. Для системного администратора или сетевого мастера прибор будет очень полезен, и я уверен, что специалисты оценят его по достоинству. Это тот случай, когда придраться объективно не к чему: прибор отлично выполняет свою основную функцию и даже предлагает гораздо больше.

ПРОДУКТ НА ОФИЦИАЛЬНЫХ ПЛОЩАДКАХ КОМПАНИИ:

Aliexpress Internatioanal: https://aliexpress.com/item/1005010280792038.html

Алиэкспресс Россия: https://aliexpress.ru/item/1005010280792038.html

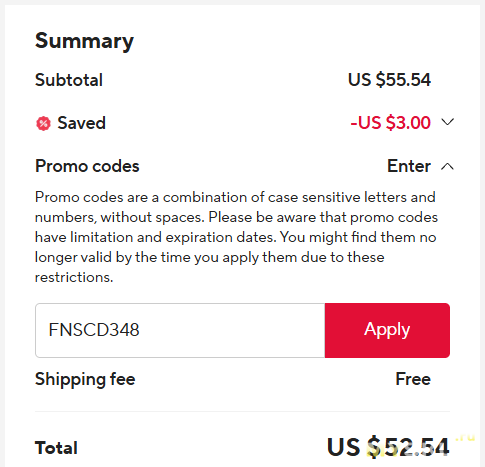

КУПОН НА СКИДКУ (до 31.07.2026): FNSCD348
