Сетевой тестер FNIRSI LPM-10A
- Цена: 4 682 ₽ (есть купон)
- Перейти в магазин
FNIRSI охватывает новые горизонты.

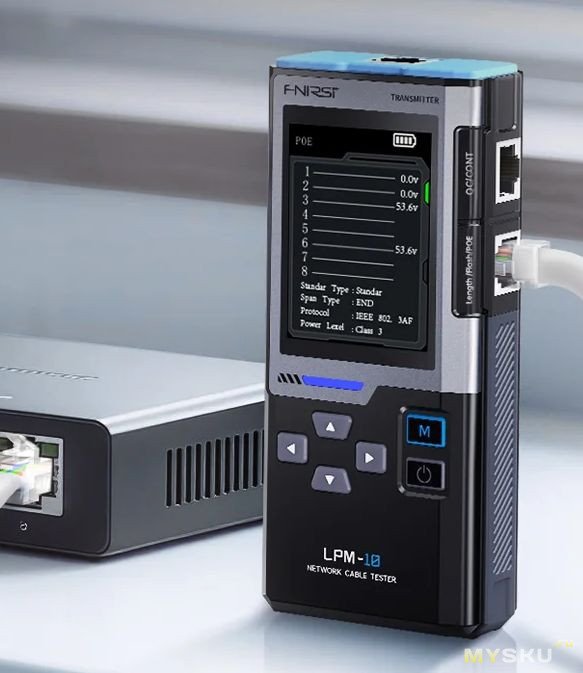

Сегодня кратко рассмотрим многофункциональный портативный тестер для диагностики и обслуживания сетевых кабелей (витая пара, телефонные линии). LPM-10A (в комплекте приемник и передатчик или тестер и щуп) проводит тесты скорости, на обжатие, обрыв, определение длины, проверку питания PoE и пр. Устройство скорее для профессионального применения (но управление простое и для домашнего использования). Так как я не сисадмин и далек от монтажа локальных сетей и интернета, под катом скорее распаковка, но с разборкой приборов.
Как всегда, начнем обзор с заявленных характеристик продукта.
Технические характеристики
Тип устройства: двухблочный кабельный тестер
Экран: 2,4-дюймовый цветной
Интерфейс подключения: RJ11/RJ45
Режимы поиска линии: обычный и с защитой от помех
Напряжение: до DC 60 В
Скорость сетевого кабеля: 10 М /100 М / 1000 М
Мигание порта: полный дуплекс, полудуплекс (режимы с самостоятельным согласованием и без самостоятельного согласования)
NCV: да
Фонарик: да
Точность определения длины: ±3,2 м на 100 м
Питание: аккумулятор 3000/1500 мАч (приемник/передатчик)
Зарядка: TYPE-C (5В/1A)
Размеры: 152×68×31 мм и 193х42х27 мм (приемник)
Официальный сайт
В обзоре версия прибора A.

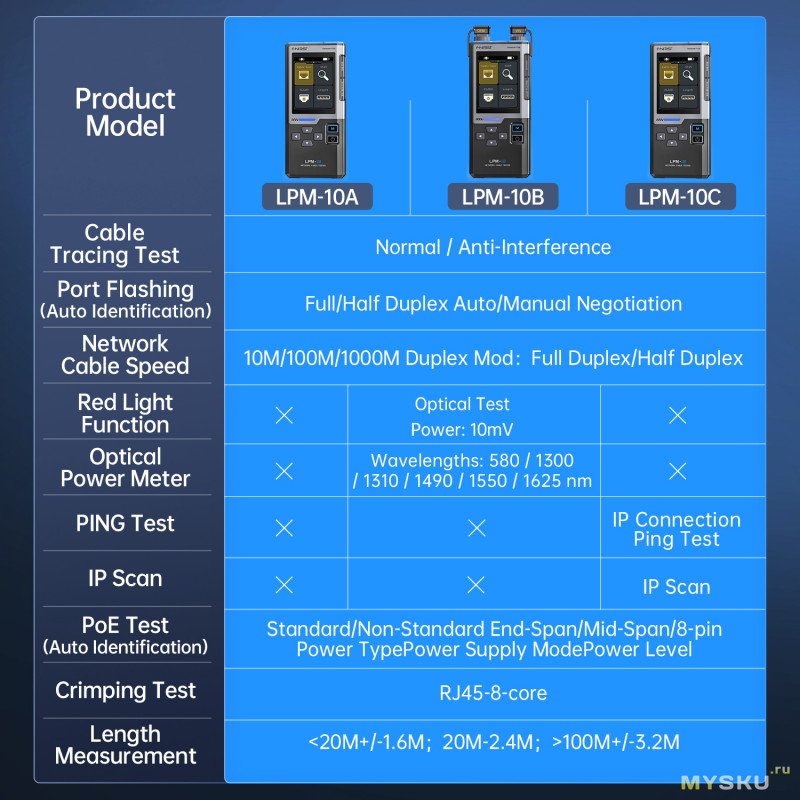

Отличие версий прибора (есть поддержка оптики у версии B):
Коммерческая упаковка:
Изготовлено в Китае.

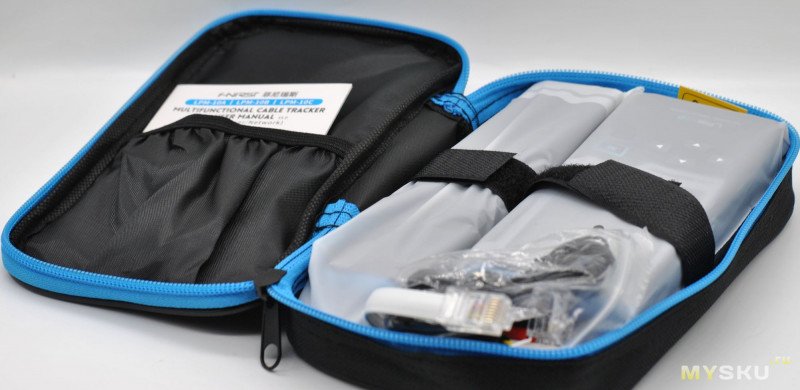

Внутри нас встречает сумка для хранения. Стенки тонковаты, но внутри есть органайзер.

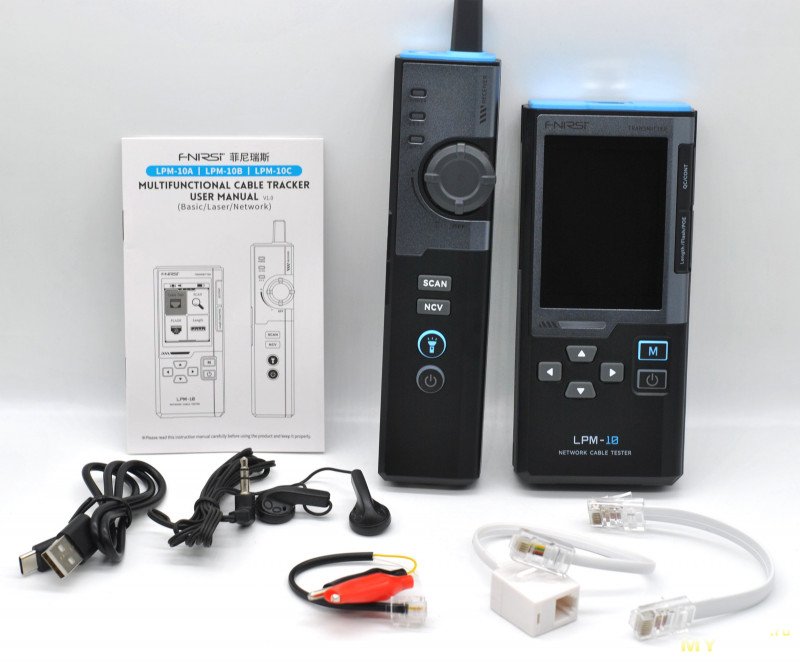

Полный комплект:

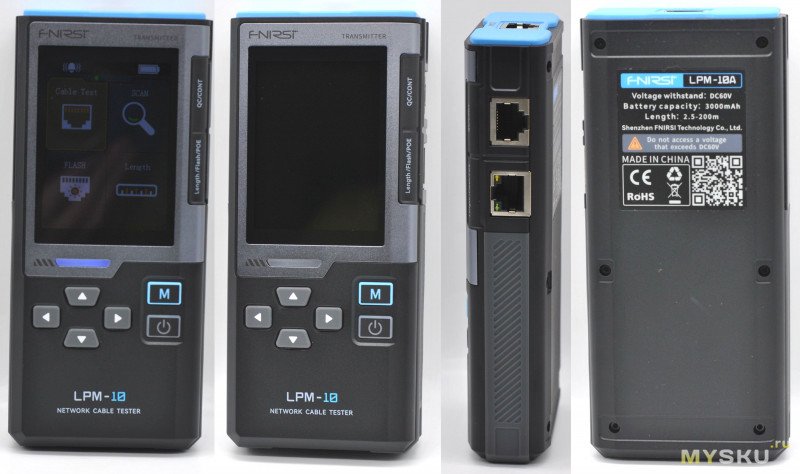

Корпуса пластиковые (хотя у FNIRSI GC-03 в том же дизайне была алюминиевая накладка), у приемника/тестера (с дисплеем) силиконовые полоски по бокам корпуса.
С него и начнем знакомство:
Размер экрана 54х44 мм, под ним многоцветный индикатор состояния. Три порта RJ-45 под разные тесты (подписаны). Масса 185 г.

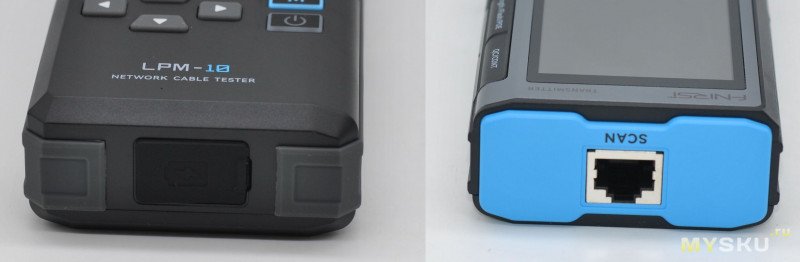

Торцы корпуса:
Под резиновой заглушкой порт Type-C для зарядки и смены прошивки.
Загрузка за 3 с. Иконки крупные, управление логичное.
Рабочие режимы LPM-10A:
Cable Test — проверка целостности кабеля и правильности обжимки (нужно выбрать подключение к оборудованию или приемнику).
SCAN — поиск кабеля для прокладки (подразделяется на трассировку проводов с защитой от помех и обычную трассировку, будет разный тон звука на ресивере).
FLASH — мигание портов, визуальная (и запись в логи) индикация активности.
Lenght — измерение длины кабеля.
Допуск на измерение длины:
менее 20 м: ± 1,6 м
20 м-2,4 м: ± 2,4 м
Более 100 м: ± 3,2 м
QC Test — быстрый тест обжима кабеля.
SPEED — Тест скорости сетевого кабеля (определение режима работы порта: полный / полудуплекс).
POE — (Power over Ethernet) — определение подачи питания по сетевому кабелю. До 60 В. Полезно для систем с камерами видеонаблюдения.

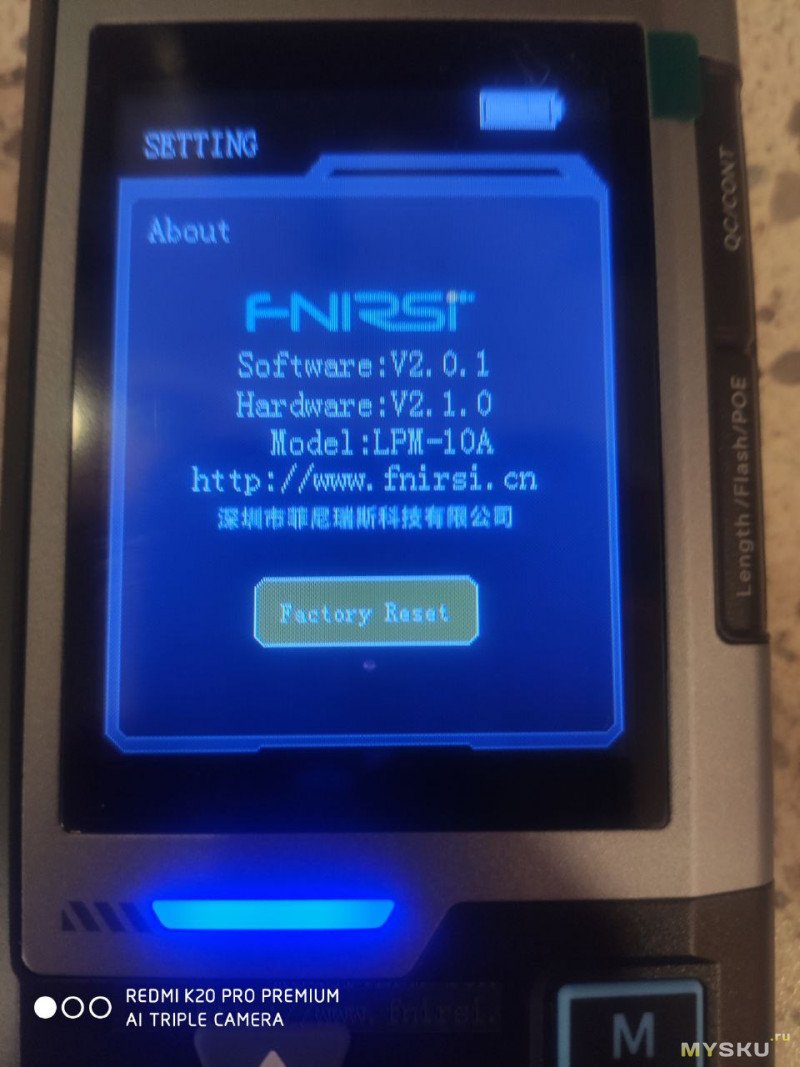

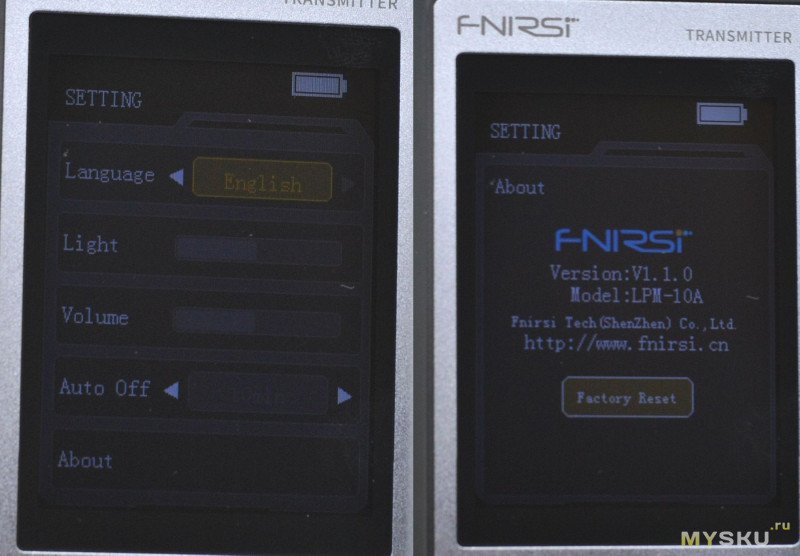

Настройки самого устройства:
Есть автовыключение и регулировка яркости экрана и громкости.
Свежая прошивка тут.

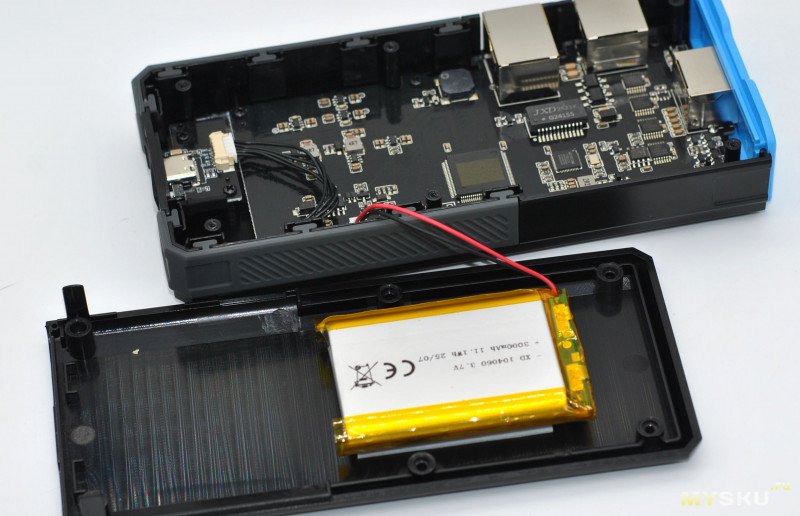

Внутренности (винты под T6):
АКБ заявленной емкости.

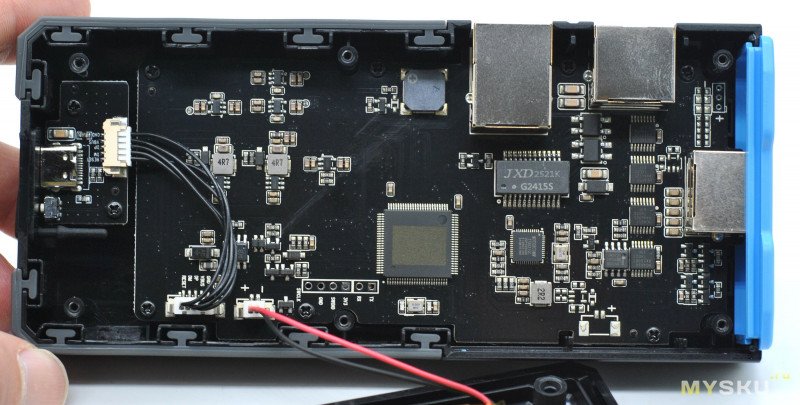

Основная плата:
Маркировка МК затерта.

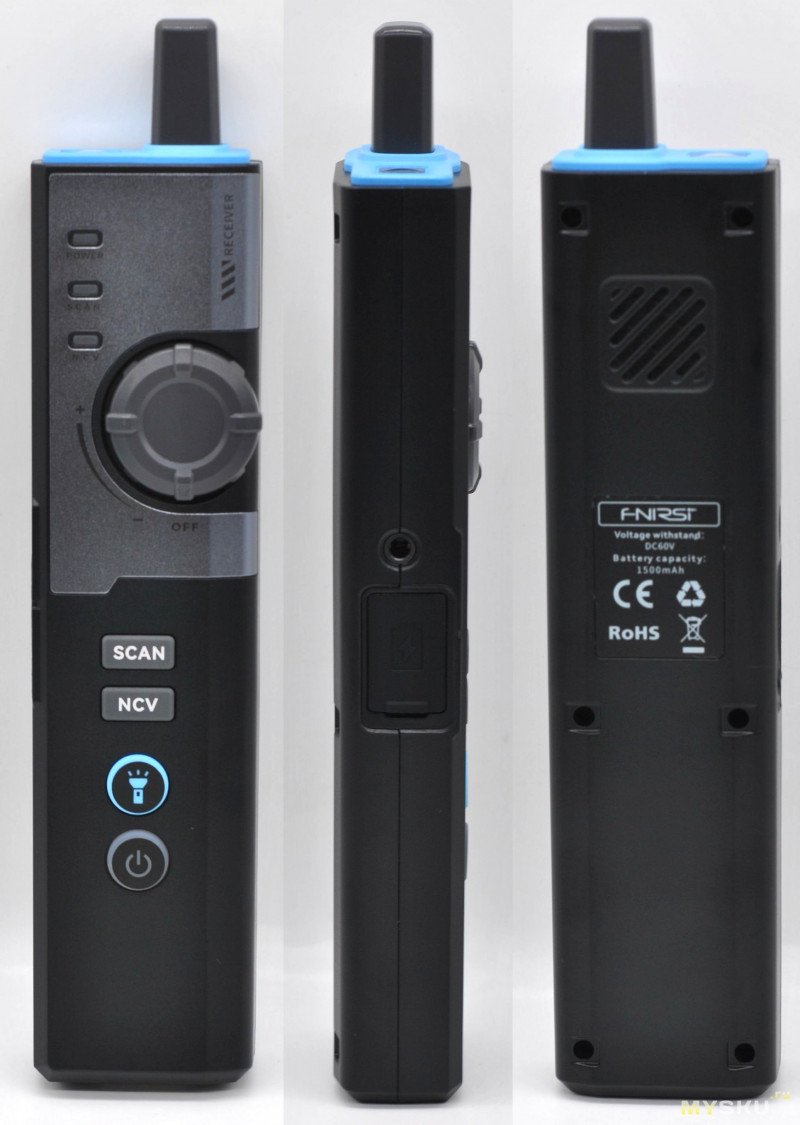

Теперь ресивер (щуп).
Сбоку порт для зарядки и разъем для наушников. Динамик 2 см выведен на заднюю стенку.
Масса на весах 117 г.

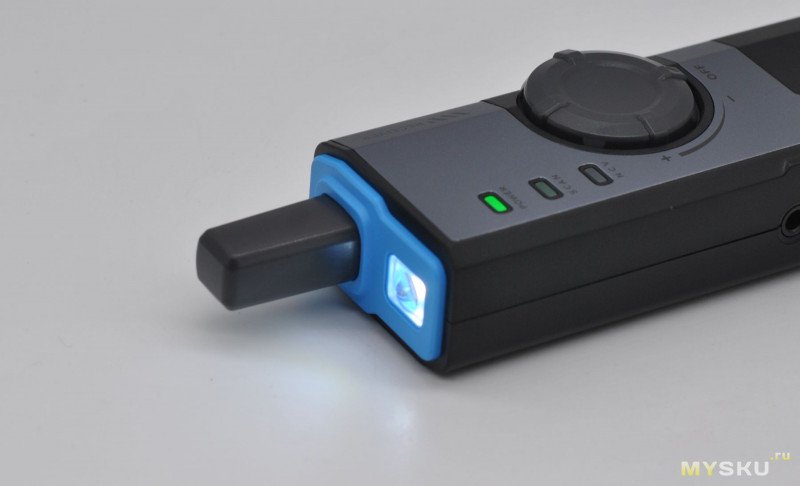

Около вынесенного датчика NCV (для обнаружения кабеля под напряжением) есть фонарик:
Активируется отдельной кнопкой.

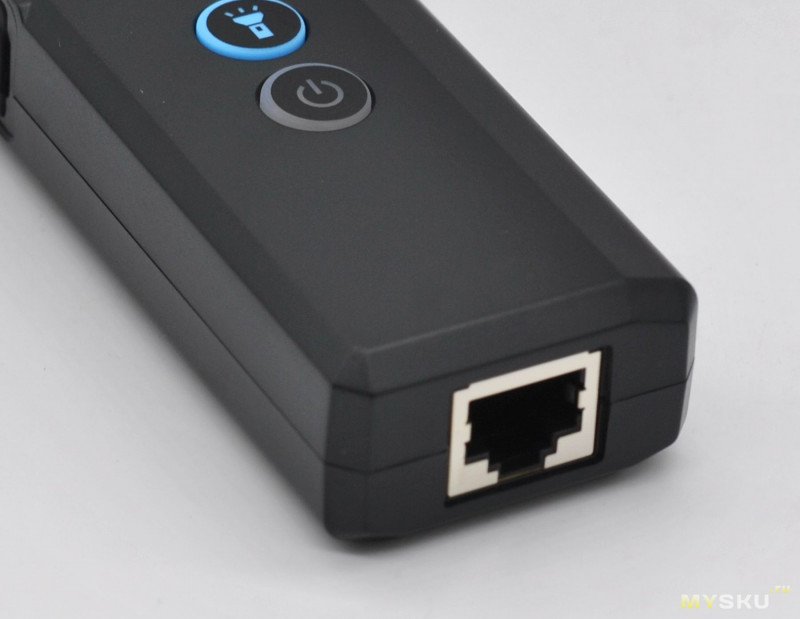

В нижнем торце порт RJ-45:

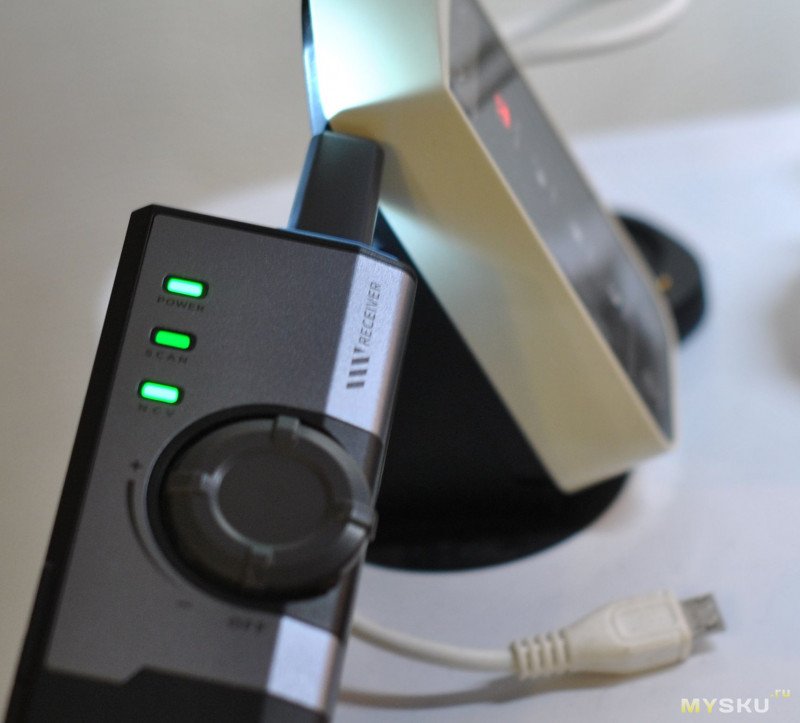

Бесконтактный индикатор напряжения работает и на слаботочку:
Динамик громкий, но похрипывает.

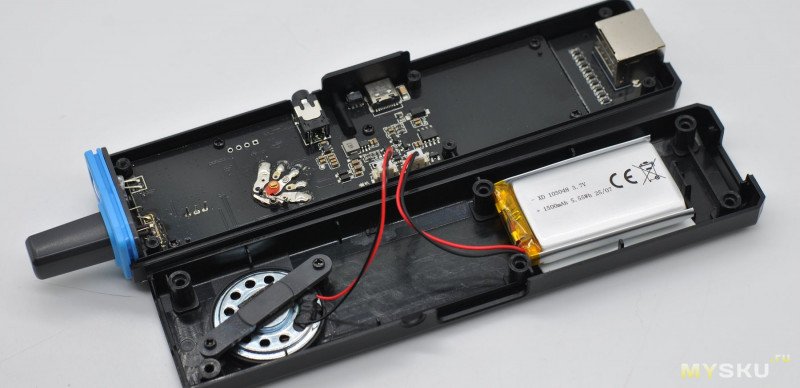

Начинка:
Нижний разъем просто нагружен на резисторы.
В работе

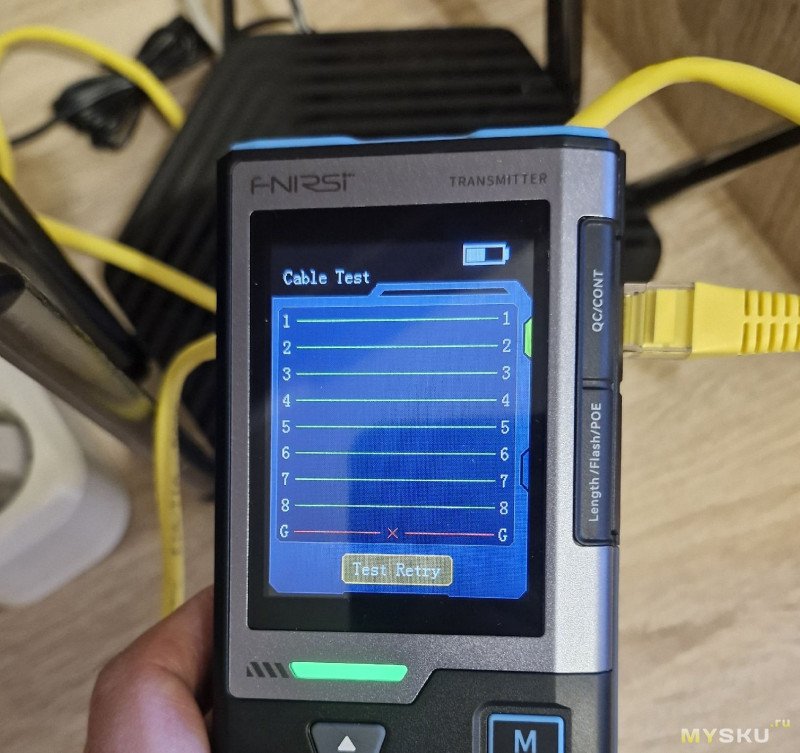

Cable Test с щупом:
Тест обжимки:

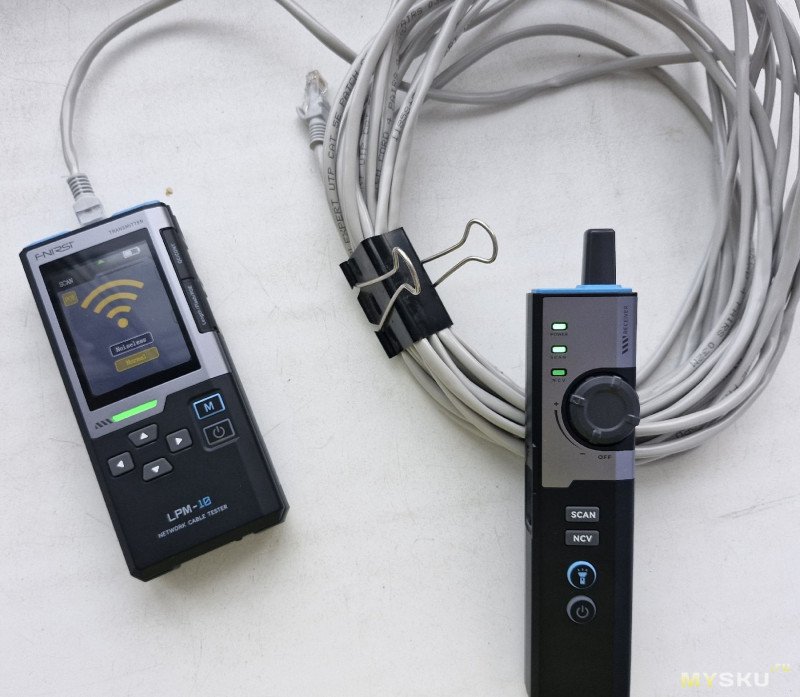

Длина кабеля (была бухта покупная 10 м):
Минимум мерит 2 м. Тут проще рулеткой…

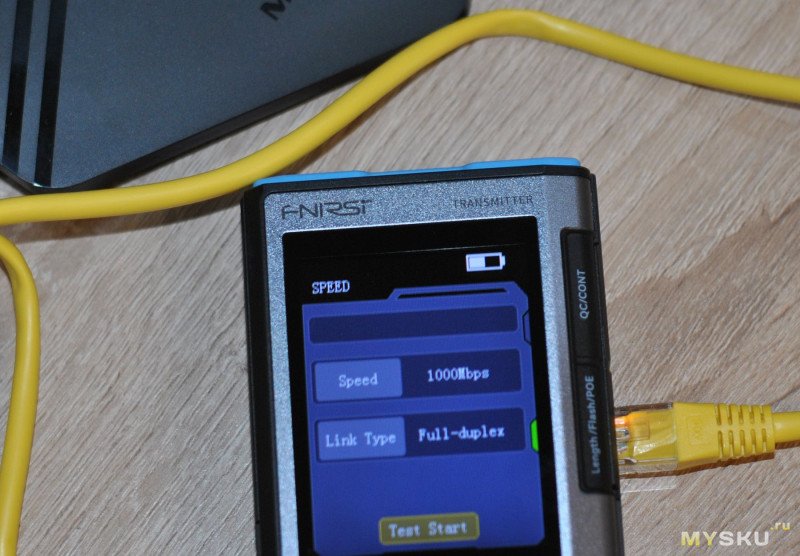

Скорость порта роутера:

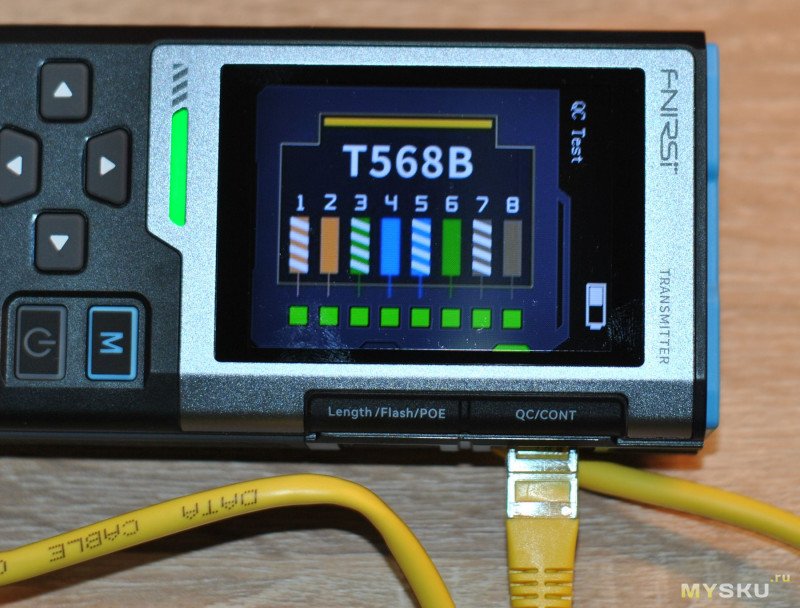

QC:
Покажет перепутанные провода.
Еще тесты в этом обзоре.
Заключение
FNIRSI LPM‑10A — практичный и универсальный тестер, закрывающий базовые потребности в диагностике сетевых кабелей. Тут удобный интерфейс и наглядную индикацию (большой цветной экран), полезные дополнительные функции (фонарик, NCV, PoE), хороший запас времени автономной работы. О хранении подумали — есть сумка.
Для кого подойдёт: сетевые инженеры и монтажники — быстрая диагностика кабелей, проверка PoE, поиск линий; системные администраторы — обслуживание локальной инфраструктуры; специалисты по безопасности — монтаж и тестирование СКС; домашние пользователи — проверка и ремонт сетевых подключений (например с разветвленной проводной системой умного дома и множеством кабельных подключений).
Для покупки действует купон FNSCD268 до 28 января этого года.
Отправка из Китая.
Спасибо за внимание. Удачных покупок!
Сегодня кратко рассмотрим многофункциональный портативный тестер для диагностики и обслуживания сетевых кабелей (витая пара, телефонные линии). LPM-10A (в комплекте приемник и передатчик или тестер и щуп) проводит тесты скорости, на обжатие, обрыв, определение длины, проверку питания PoE и пр. Устройство скорее для профессионального применения (но управление простое и для домашнего использования). Так как я не сисадмин и далек от монтажа локальных сетей и интернета, под катом скорее распаковка, но с разборкой приборов.
Как всегда, начнем обзор с заявленных характеристик продукта.
Технические характеристики
Тип устройства: двухблочный кабельный тестер
Экран: 2,4-дюймовый цветной
Интерфейс подключения: RJ11/RJ45
Режимы поиска линии: обычный и с защитой от помех
Напряжение: до DC 60 В
Скорость сетевого кабеля: 10 М /100 М / 1000 М
Мигание порта: полный дуплекс, полудуплекс (режимы с самостоятельным согласованием и без самостоятельного согласования)
NCV: да
Фонарик: да
Точность определения длины: ±3,2 м на 100 м
Питание: аккумулятор 3000/1500 мАч (приемник/передатчик)
Зарядка: TYPE-C (5В/1A)
Размеры: 152×68×31 мм и 193х42х27 мм (приемник)
Официальный сайт
В обзоре версия прибора A.
Отличие версий прибора (есть поддержка оптики у версии B):
Коммерческая упаковка:Изготовлено в Китае.Внутри нас встречает сумка для хранения. Стенки тонковаты, но внутри есть органайзер.
Полный комплект:- Тестер LPM-10
- Ресивер с NCV
- Зарядный кабель USB-C
- Разъем RJ-11 с парой крокодилов
- Переходник RJ-11 на RJ-45
- Кабель RJ-45 15 см
- Проводные (3,5 мм) наушники вкладыши
- Руководство пользователя (английский и китайский)
Корпуса пластиковые (хотя у FNIRSI GC-03 в том же дизайне была алюминиевая накладка), у приемника/тестера (с дисплеем) силиконовые полоски по бокам корпуса.
С него и начнем знакомство:
Размер экрана 54х44 мм, под ним многоцветный индикатор состояния. Три порта RJ-45 под разные тесты (подписаны). Масса 185 г.Торцы корпуса:
Под резиновой заглушкой порт Type-C для зарядки и смены прошивки.Загрузка за 3 с. Иконки крупные, управление логичное.
Рабочие режимы LPM-10A:
Cable Test — проверка целостности кабеля и правильности обжимки (нужно выбрать подключение к оборудованию или приемнику). SCAN — поиск кабеля для прокладки (подразделяется на трассировку проводов с защитой от помех и обычную трассировку, будет разный тон звука на ресивере).
FLASH — мигание портов, визуальная (и запись в логи) индикация активности.
Lenght — измерение длины кабеля.
Допуск на измерение длины:
менее 20 м: ± 1,6 м
20 м-2,4 м: ± 2,4 м
Более 100 м: ± 3,2 м
QC Test — быстрый тест обжима кабеля.
SPEED — Тест скорости сетевого кабеля (определение режима работы порта: полный / полудуплекс).
POE — (Power over Ethernet) — определение подачи питания по сетевому кабелю. До 60 В. Полезно для систем с камерами видеонаблюдения.
Настройки самого устройства:Есть автовыключение и регулировка яркости экрана и громкости.Свежая прошивка тут.
Внутренности (винты под T6):
АКБ заявленной емкости.Основная плата:
Маркировка МК затерта.Теперь ресивер (щуп).
Сбоку порт для зарядки и разъем для наушников. Динамик 2 см выведен на заднюю стенку.Масса на весах 117 г.
Около вынесенного датчика NCV (для обнаружения кабеля под напряжением) есть фонарик:
Активируется отдельной кнопкой.В нижнем торце порт RJ-45:
Бесконтактный индикатор напряжения работает и на слаботочку:Динамик громкий, но похрипывает.Начинка:
Нижний разъем просто нагружен на резисторы.В работе
Cable Test с щупом:
Тест обжимки:Длина кабеля (была бухта покупная 10 м):Минимум мерит 2 м. Тут проще рулеткой…Скорость порта роутера:
QC:Покажет перепутанные провода.Еще тесты в этом обзоре.
Заключение
FNIRSI LPM‑10A — практичный и универсальный тестер, закрывающий базовые потребности в диагностике сетевых кабелей. Тут удобный интерфейс и наглядную индикацию (большой цветной экран), полезные дополнительные функции (фонарик, NCV, PoE), хороший запас времени автономной работы. О хранении подумали — есть сумка. Для кого подойдёт: сетевые инженеры и монтажники — быстрая диагностика кабелей, проверка PoE, поиск линий; системные администраторы — обслуживание локальной инфраструктуры; специалисты по безопасности — монтаж и тестирование СКС; домашние пользователи — проверка и ремонт сетевых подключений (например с разветвленной проводной системой умного дома и множеством кабельных подключений).
Для покупки действует купон FNSCD268 до 28 января этого года.
Отправка из Китая. Спасибо за внимание. Удачных покупок!
Самые обсуждаемые обзоры
| +43 |
1271
28
|
| +65 |
3347
122
|
| +81 |
3586
82
|
Это — дойти ногами, подключиться, протестировать, оформить…
Даже с обычной «мигалкой» как-то не верится, ну а нормальное тестирование по 18 секунд на порт на реальном объекте — вообще анрил.
И еще один момент: даже сейчас «ребята с сертифицированным прибором» небесплатны. А уж 20 лет назад, их работа точно стоила больше, чем работа монтажников. Причем заметно больше. Надеюсь, директор был действительно адекватным, и списал расходы на проверку с вас?
Да и потом, удалённых втыкаев, бегающих от розетке к розетке, тоже может быть несколько.
Это гримаса базарной экономики или слюнявая мечта лежащего на печи ванятки — «купить, а лучше найти, чудо-ящик и рубить ём деньжищщи, нифига не делая».
Равно что экскаватором ставить прайс на разработку грунта за куб дороже, чем у землекопов, мотивируя «вещь-то дорогая...» Оно так не работает.
Тут вообще ничего не понял. По хорошему счёт следовало бы заказчику выставлять, хотя бы для того чтобы он взбодрил своего ручного тыжкомпьютерщика, поверившего в себя и нагнавшего поклёп на добросовестно выполнивших свою работу исполнителей.
Купил…
На работе пригождалось не раз — и спокойно переносит 54V PoE на линиях. Прошлый тестер от этого сдох.
https://www.ozon.ru/product/kabelnyy-tester-nf-8209s-noyafa-poisk-defektov-vitoy-pary-izmeritel-dliny-poe-kabelnyy-treker-1782307071
Редактирую:
Хочу то же и с пинговалкой, вручную задаваемый MAC и IP ;)

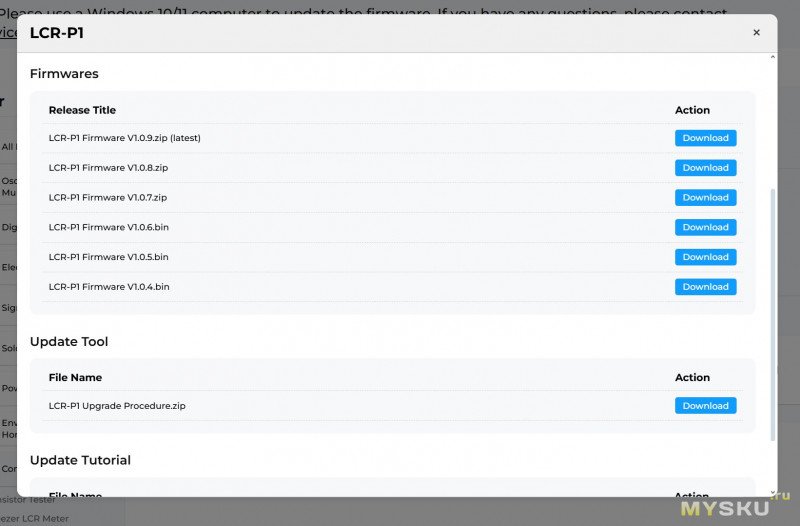

Вот например список прошивок к тестеру компонентов (были к нему вопросы)
После этого их аппаратуру просто перестали покупать, появились другие добросовестные инженеры.
Даже затраты на машины говорят не отбились. Просто разваливаются.
Ну. есть плюсы — первое это аккумуляторы ( а то я устал тратить деньги на крону )
Так же в плюс — тест POE и тест скорости порта
Минус тоже есть — вторая часть для тестов кабеля должна быть не одна ( в профи из 4-6 штук, что бы одеть на несколько проводов и увидать серийный номер обратной части — так можно сразу опознать пачку не подписанных кабелей )
Минус за наушники — сами наушники в плюс, минус за разъем — он там пипец не стандартный
А так Флюк хорош своей стабильностью, ноунейм своей ценой, а Hobbes наверное очень похож на FNIRSI, с управлением у них тоже всё часто гм необычно.
Идеала скорее всего не получится из него, получится что-то в профиль.
Смысла в A версии мало, такого везде много. А вот на C я бы посмотрел.
работает! так нефиг прошивать!
Хотя если сравнивать с Флюком, то задаром…
гавнозонекакая-то у продавца акция была за 2,7 отхватилИнтелтон это вообще немного другое как я понял, т.к. года 2 последних из 13 у меня появился доступ к этому щупу и я даже пару раз им пользовался. Но толи по привычке, толи потому всё-таки что свой, особого интереса он не вызвал у меня, и я и так далее предпочитал пользоваться своим тоже флюком, но который у нас только он один всегда и был простым аналоговым, но с что не редко очень полезным может оказаться ещё и клемами с иголками с отдельным генератором из комплекта Fluke Pro3000. Ставить интелитон бесмысленно но и для прозвонки кабеля только даже наоборот делать хуже, для этого комплектного такого щупа. (если вдруг флюка недостаточно оказывалось, и появлялась такая нужда какой-то один кабель отыскать, например похороненный запас где-то в коробе или в лотке, я всегда обычно ставил на флюке тоне 2, если это не было чужой просто кучей кабелей да ещё и обрезанных)
Собственно, почему я про него я и написал, потому что, в отличии от своего, вот этим интелтон я тоже почти нехрена и вообще с любым тоном, найти не мог.
Хотя генератор был один и тот же, тестер флюк. И может конечно я просто перестал замечать, но и с другим никакой разницы — одни и теже варианты и один и тот же тон. Тоже флюке, но вообще-то даже вовсе и не флюке c fluke link runner 2000 я не заметил.
Вот это, хоть с proscanner2 я и не знаком, мне и намекает, что проблема у вас не в тестере а скорее в щюпе. И я бы вам посоветовал, вдруг вам это может быть как-то доступно, попробовать тоже самое но уже с другим обычным аналоговым щупом. Вдруг реально дело просто в щюпе!?
В тему не погружался, просто читал когда-то но вот что нагулил за минуту
А так их гораздо больше, тем более тут только ру
habr.com/ru/articles/190632/
forum.nag.ru/index.php?/topic/88063-lan-tester-na-avr-svoimi-rukami/
we.easyelectronics.ru/DmitryFx/obzor-analizatora-lvs.html
vrtp.ru/index.php?showtopic=26260
vrtp.ru/index.php?showtopic=26444
Сейчас модно на ESP32))
И с привязкой к умному дому
Алиса, какая согласованность импеданса для кабеля розетки в спальне? Пингани с неё дефаулт гейтвей — какие потери пакетов? А скорость интерфейса? Гугл днс доступен вообще?
Кстати идея! В каждую розетку — по сетевому тестеру на есп)
Любители отдельного кабеля к каждой силовой розетке с энергомониторингом оценят)
И на каждой розетке — индикация режимов и состояния, с графиком траффика. Проецируемые на потолок или стену.
*побежал патеновать в китае*
Они толи они их толи для продажи сами сделали толи для обучения, так что пока я его не нашёл, есть шанс что и с сообществом могли поделиться своими наработками.
Для понимания, в прошлом только месяце у меня было два ноута которые HP и Dell умершие во время автоматического обновления Windows(то есть вины клиента ноль) и буквально сегодня у меня в руках почти умер во время обновления автоматического Lenovo y540 и это устройства не за 50$ и как бы от ведущих фирм.
На мой вопрос «Где косяки в этом тестере?» полный игнор от ругающих.
Мне непонятно как можно ругать прибор без самого прибора или даже начитавшись форумов и не приводя конкретики.
Это как его.......
Кетай как кетай, просто чуть больше стараются в дизайн, маркетинг и прочий продакт плейсмент, чем остальные. Может в этом и причина? Выглядит чуть поярче, чем средний кетай — ату его!
У меня из фнирси только DPOX180H, претензий к нему нет
Претензии есть, одну исправили на остальные забили, но учитывая стоимость на все остальное можно закрыть глаза. Разработчик ушел от фнирси, но видимо ему запрещает договор самостоятельно вносить доработки.
Но для меня это просто коробочка в рюкзаке для иногда посмотреть «а что собственно происходит?» стоя у какого нибудь шкафа ГДР-овского станка или контроллера умного дома
На столе не использую
P.S. сделал сравнительную таблицу… Сабж проигрывает по всем параметрам, за исключением мелких фич по типу определения скорости порта и, если я верно понял, не помирает от пассивного PoE на порту
Вот такой прибор использовал несколько лет. Но в позапрошлом году сгорел, отправил в ремонт, починили. Ещё около года проработал и снова сгорел. Опять отправил в ремонт, и в первый же день после ремонта опять сгорел. Выбросил его. Сам прибор очень классный, он даже показывает IP и МАС адреса на порту устройства. Но видимо он слишком чувствителен к устройствам которые дают пое. Доделали бы этот прибор, был бы не хуже флюка.
Так получается вы втыкаете кабель в гнездо «локатор», находите в шкафу хвост, оконечиваете, идете к тестеру, переключаете кабель в гнездо «тест», идете к шкафу, проверяете кабель на обжимку и повреждения. За пару 48портовых панелей у вас ноги от жопы отпадут.
Чуть лучше unit ut865b kit — он в режиме поиска показывает непрерывность обжатых жил, только не показывает их порядок. Чтобы увидеть правильно ли обжато — надо тоже идти к тестеру.

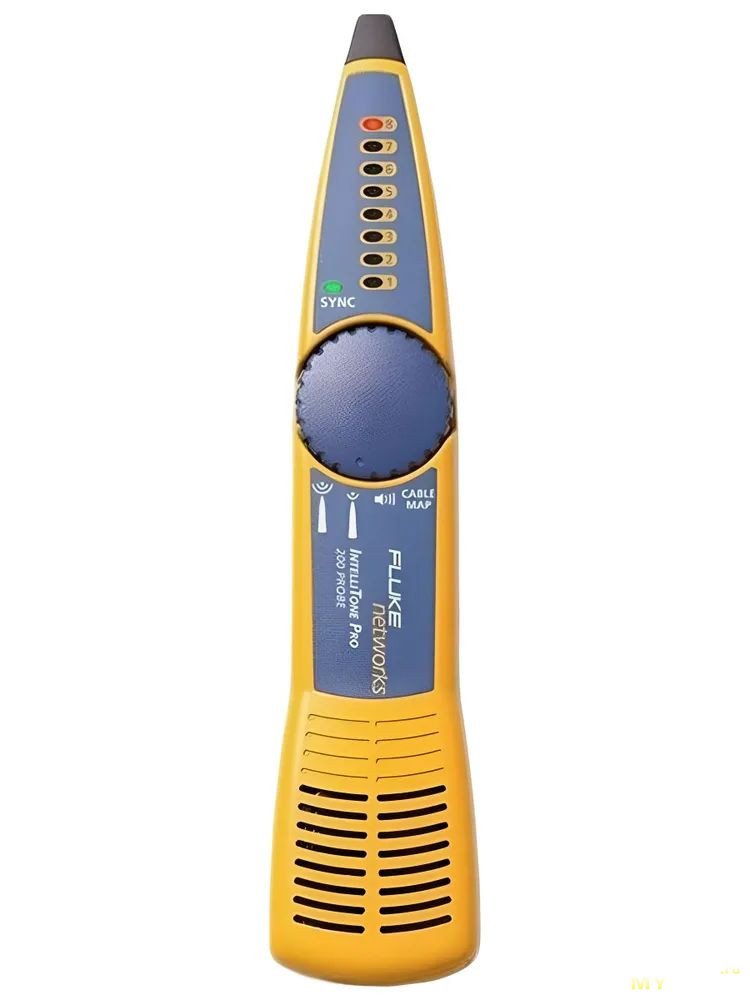

А на первом месте- fluke microscanner2 — у него один режим, все переключения на морковке делаются: ты нашёл кабель, обжал, тут же поверил правильность.
