Доработка дешевого переходника USB-->SATA для подключения 3.5" HDD
Привет всем!
Решил поделиться наиболее простым вариантом доработки дешевого переходника USB 3.0-->SATA 2.5" для возможности подключения SATA 3.5" жестких дисков.
Доработка сводится к необходимости дополнительной подачи 12 вольт на 3.5" диск извне, так как ноутбучные диски используют только 5 вольтовую линию.
Конечно, есть вариант купить подобный переходник с внешним блоком питания, но во-первых, блоки питания там, судя по отзывам, зачастую неспособны справиться с большим жестким диском, а во-вторых — доработка элементарная и если решение нужно «здесь и сейчас», при наличии всего необходимого, занимает минимум времени.
Что понадобится:
1. Стандартное гнездо под 12 вольтовый адаптер (ссылка на алике приведена на него; некритично использовать именно такое гнездо, но большинство 12 вольтовых адаптеров идут с подобным, поэтому для удобства лучше его);
2. 12 вольтовый адаптер с честной мощностью не ниже 24Вт (пусковой ток по 12 вольтовой линии для большинства дисков находится в пределах 2А, поэтому хотя бы 2А со стороны блока нужно иметь);
3. Инструменты, руки и желание.

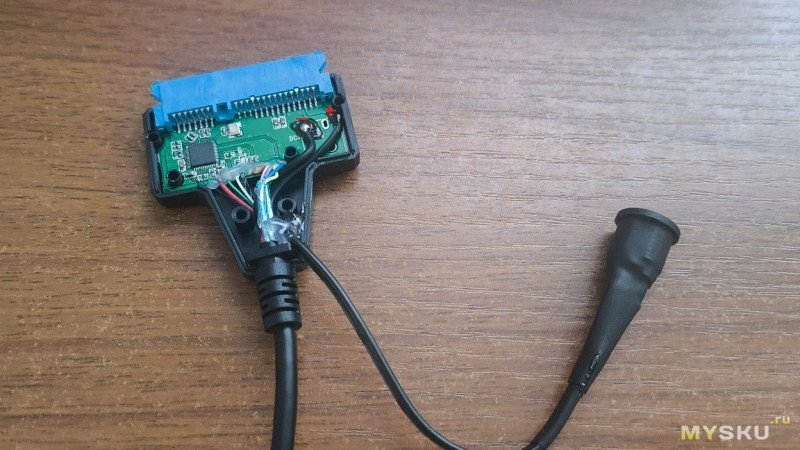

Вскрываем переходник (я использовал ненужную пластиковую карту) и подпаиваемся следующим образом:
Главное не перепутать полярность! Прежде чем собирать переходник обратно, убеждаемся что плюс с минусом не перепутаны и нет КЗ!!! Первые 3 контакта на разъеме, если смотреть справа-налево, это плюс, а последующие 3 — минус! Но на плате предусмотрительно есть точки, куда можно подпаяться (по крайней мере, на той которую купил я).

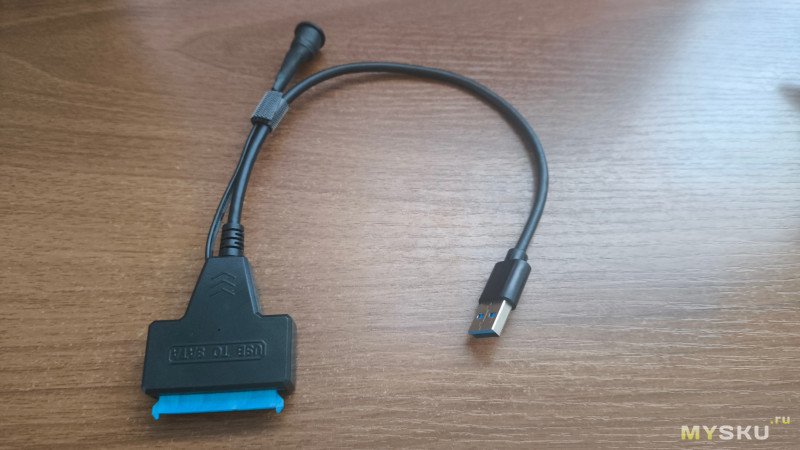

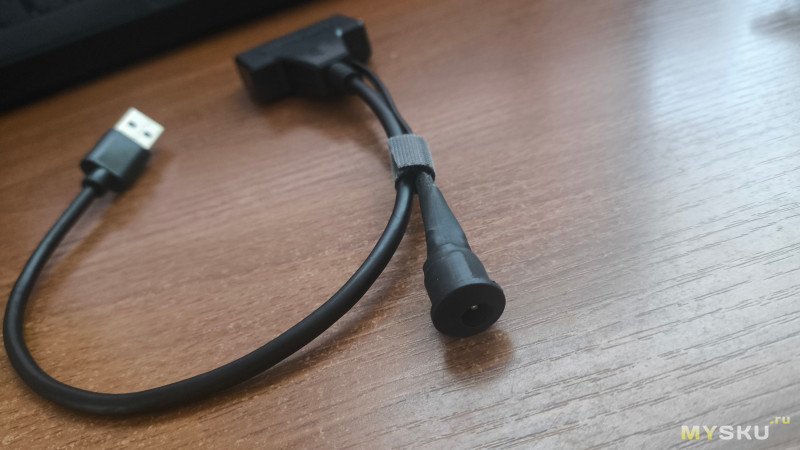

В корпусе вырезал канцелярским ножом отверстие для вывода провода, облагородил всё термоклеем, термоусадкой и липучкой. Получилось вот так:

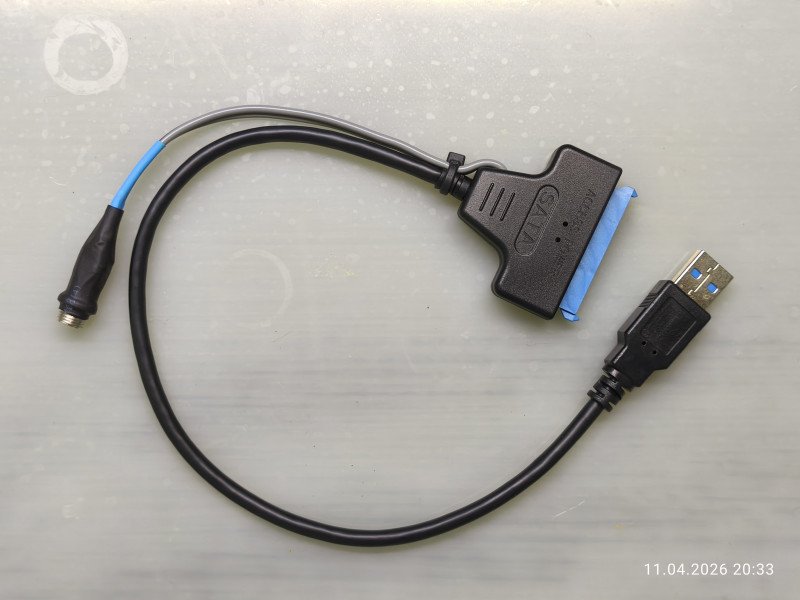

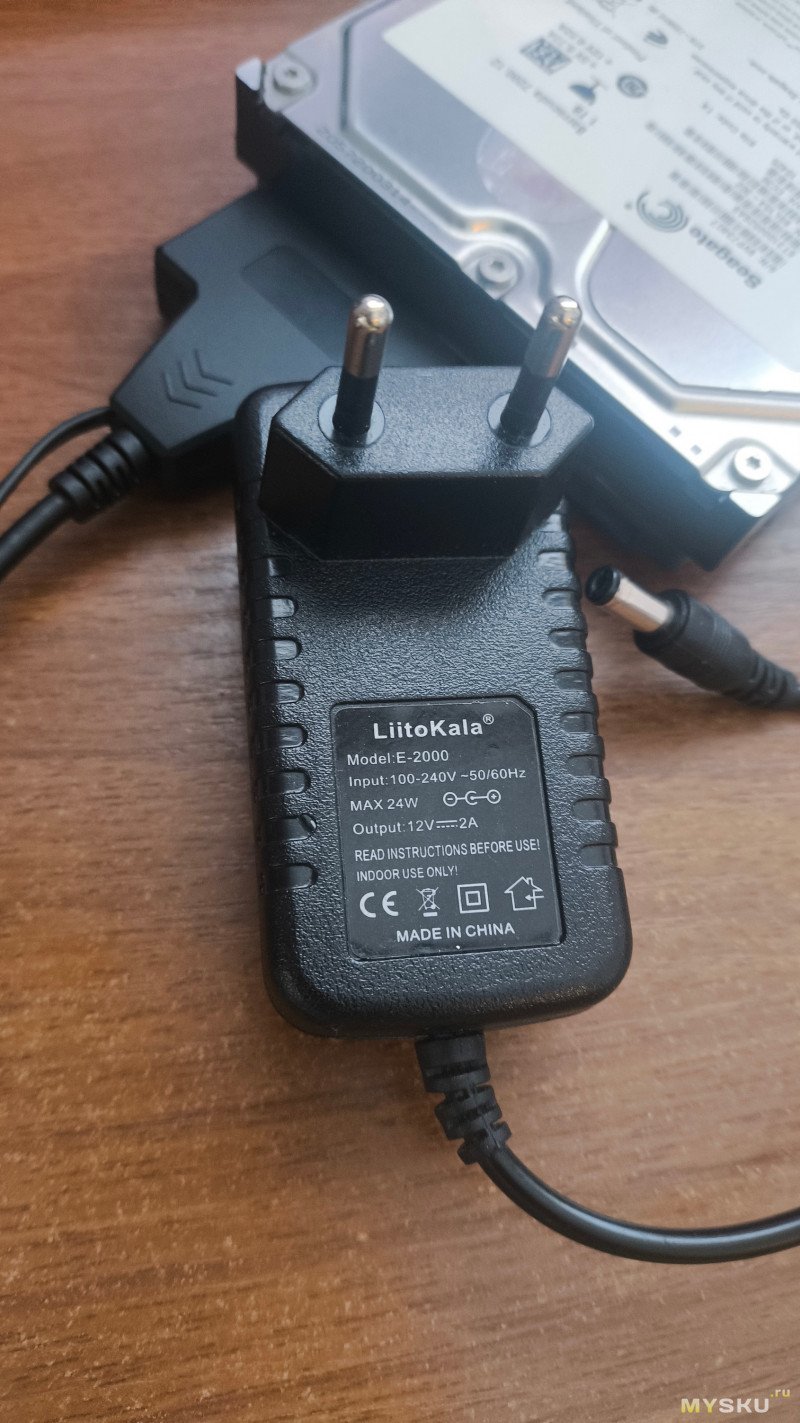

С блоком от ЗУ LiitoKala на 12В 2А всё прекрасно завелось.
Подключаю в следующей последовательности:
Сначала внешний блок питания, затем жесткий диск к переходнику, и только потом переходник к компьютеру. Отключаю: компьютер, внешний БП.
Делаю так из соображения, чтобы на диск подавались стабильные 12 вольт.

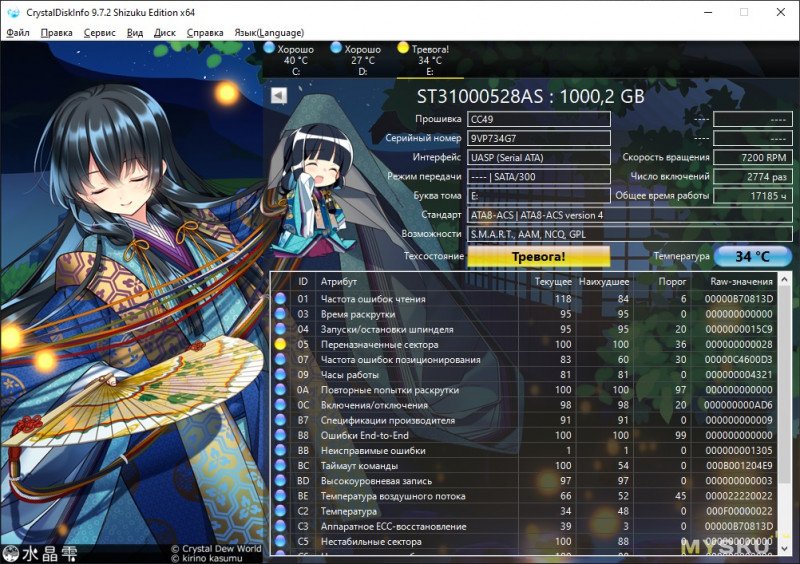

Смарт работает:
Передача данных на максимально возможной для диска скорости:
Такая вот нехитрая доработка.
p.s. На наших маркетплейсах такой переходник дешевле, чем на али.
Решил поделиться наиболее простым вариантом доработки дешевого переходника USB 3.0-->SATA 2.5" для возможности подключения SATA 3.5" жестких дисков.
Доработка сводится к необходимости дополнительной подачи 12 вольт на 3.5" диск извне, так как ноутбучные диски используют только 5 вольтовую линию.
Конечно, есть вариант купить подобный переходник с внешним блоком питания, но во-первых, блоки питания там, судя по отзывам, зачастую неспособны справиться с большим жестким диском, а во-вторых — доработка элементарная и если решение нужно «здесь и сейчас», при наличии всего необходимого, занимает минимум времени.
Что понадобится:
1. Стандартное гнездо под 12 вольтовый адаптер (ссылка на алике приведена на него; некритично использовать именно такое гнездо, но большинство 12 вольтовых адаптеров идут с подобным, поэтому для удобства лучше его);
2. 12 вольтовый адаптер с честной мощностью не ниже 24Вт (пусковой ток по 12 вольтовой линии для большинства дисков находится в пределах 2А, поэтому хотя бы 2А со стороны блока нужно иметь);
3. Инструменты, руки и желание.
Вскрываем переходник (я использовал ненужную пластиковую карту) и подпаиваемся следующим образом:
Главное не перепутать полярность! Прежде чем собирать переходник обратно, убеждаемся что плюс с минусом не перепутаны и нет КЗ!!! Первые 3 контакта на разъеме, если смотреть справа-налево, это плюс, а последующие 3 — минус! Но на плате предусмотрительно есть точки, куда можно подпаяться (по крайней мере, на той которую купил я). В корпусе вырезал канцелярским ножом отверстие для вывода провода, облагородил всё термоклеем, термоусадкой и липучкой. Получилось вот так:
С блоком от ЗУ LiitoKala на 12В 2А всё прекрасно завелось. Подключаю в следующей последовательности: Сначала внешний блок питания, затем жесткий диск к переходнику, и только потом переходник к компьютеру. Отключаю: компьютер, внешний БП.
Делаю так из соображения, чтобы на диск подавались стабильные 12 вольт.
Смарт работает:
Передача данных на максимально возможной для диска скорости: Такая вот нехитрая доработка.
p.s. На наших маркетплейсах такой переходник дешевле, чем на али.
Самые обсуждаемые обзоры
| +31 |
2224
82
|
| +113 |
3758
100
|
| +60 |
3785
54
|
| +18 |
1750
38
|

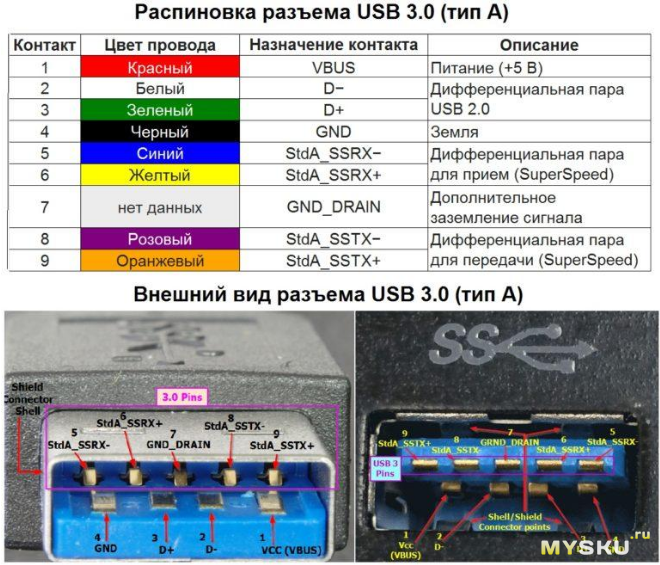

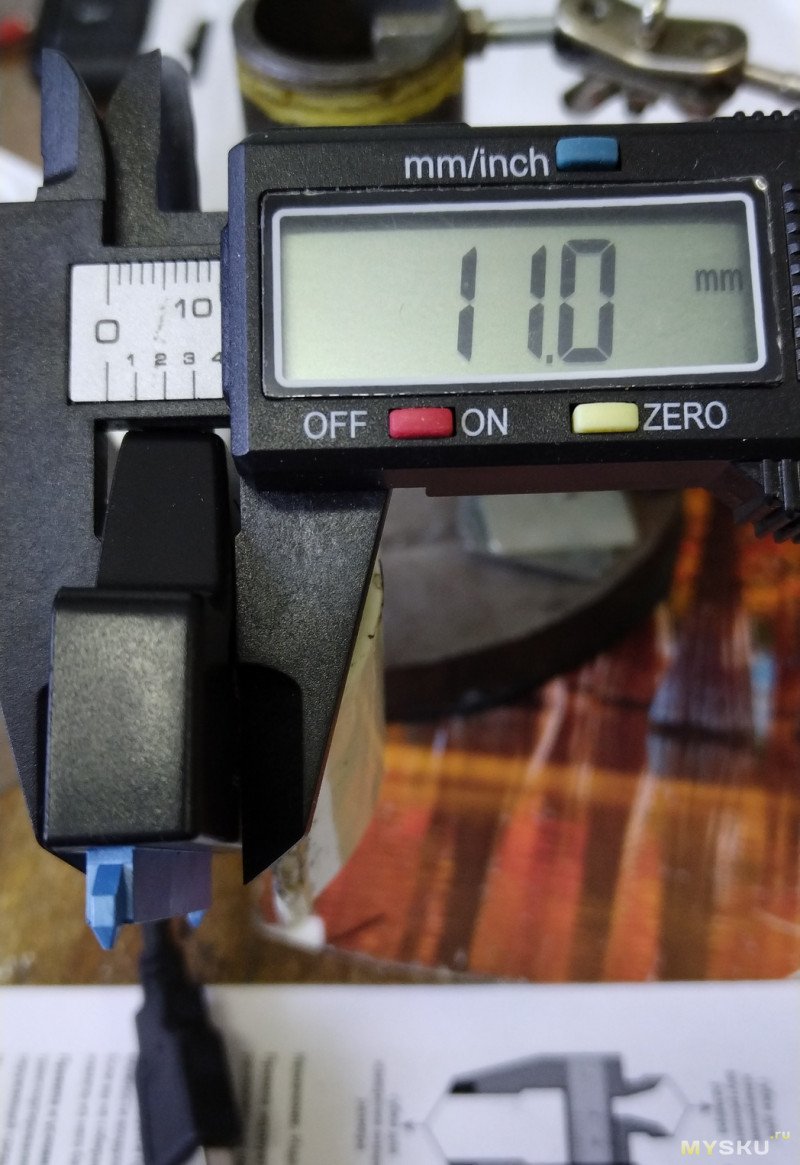

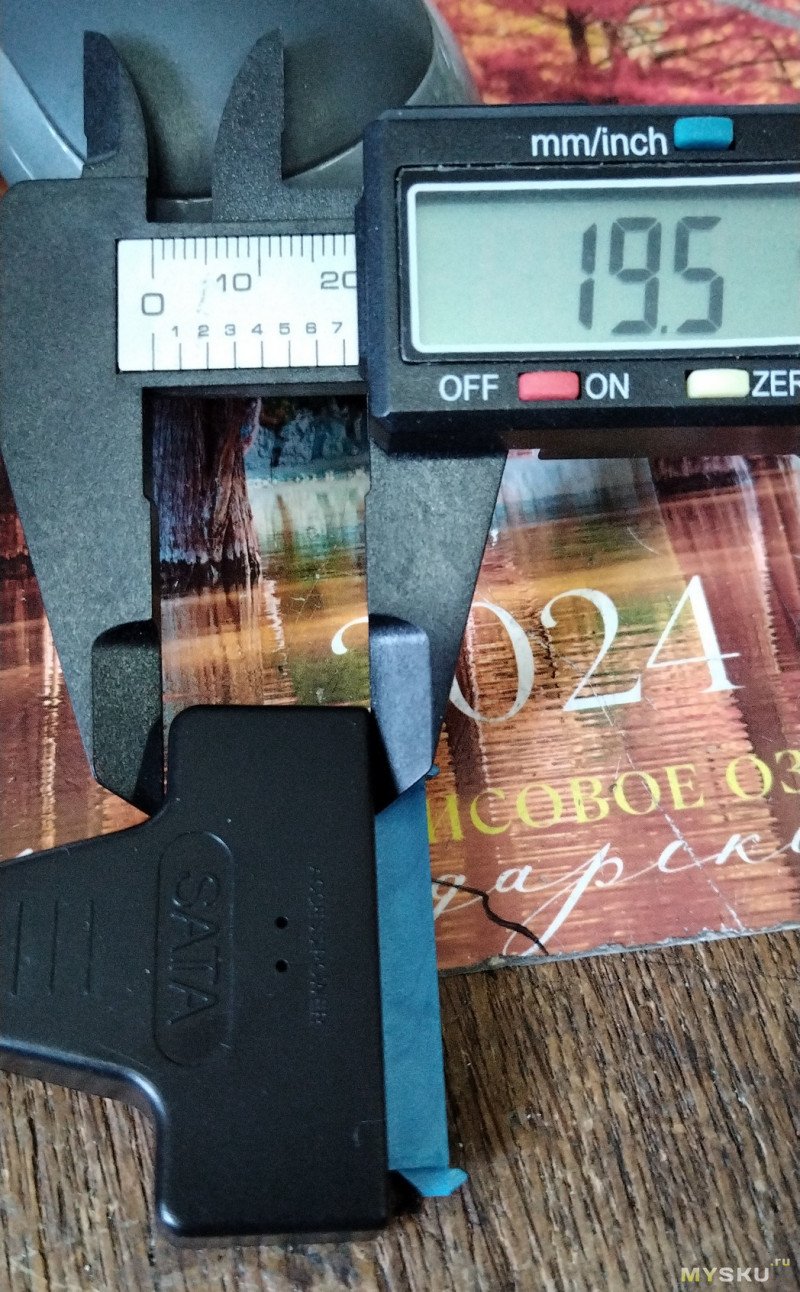

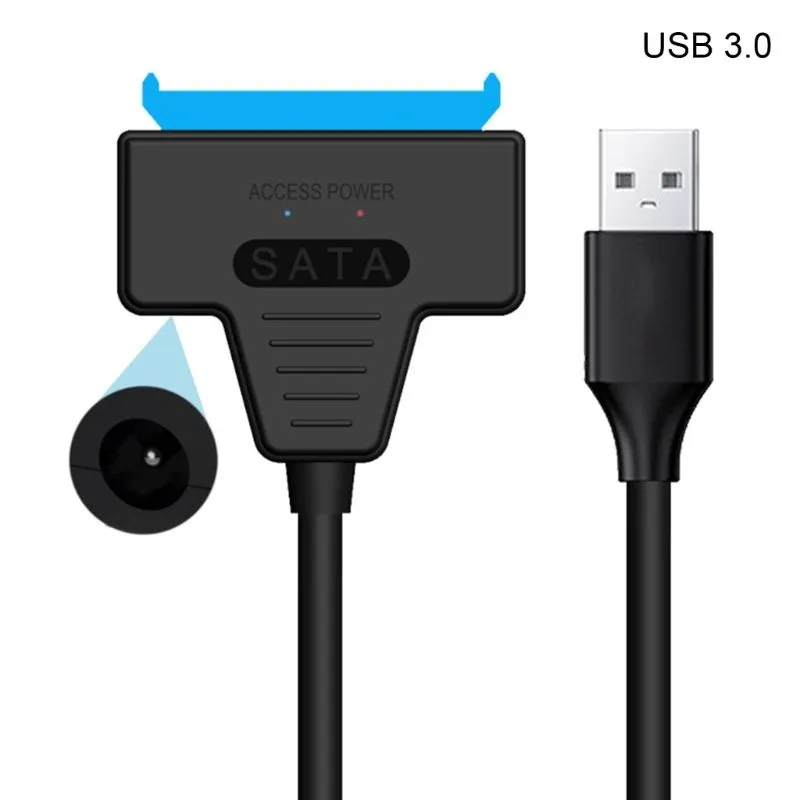

Уже полностью готовое решение всего за 440 рублей… Буду ли я городить колхоз
огород? Вряд ли.жене отдатьпива выпить или наоборотпива выпитьжене отдать.https://www.ozon.ru/product/perehodnik-sata-na-usb-3-0-dlya-hdd-ssd-2-5-3-5-3655991191
Но это конечно, если выбирать новый адаптер. Если, как у вас он уже есть, то почему бы его и не доработать…

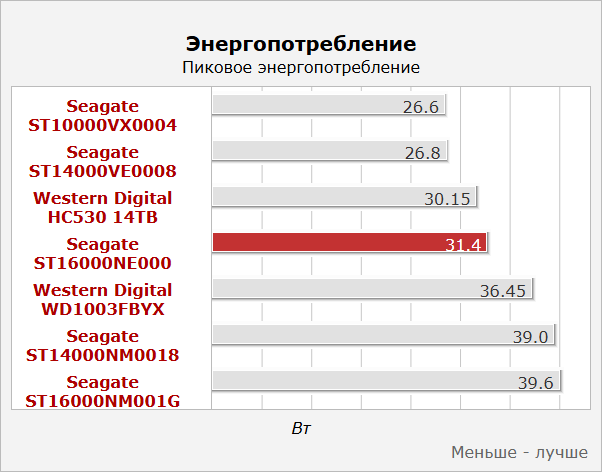

На скрине это диски от 10Тб, для таких дисков я бы взял что-то поприличнее с качественным источником питания (какой-нибудь внешнией бокс WD под 3.5").
p.s. Пусковой ток для ST10000VX0004 нейронка пишет до 1.8А по 12 вольтовой линии. Так что да, хотя бы 2А нужен внешний блок, сейчас исправлю в записи.
> Сначала внешний блок питания, затем жесткий диск к переходнику, и только потом переходник к компьютеру.
ИМХО, сначала жесткий диск к переходнику, затем внешний блок питания вставить в розетку, и только затем — переходник в компьютер.
2. Мне попался бракованный блок питания (БП) от зарядки Litokala Lii-500: иногда пропадает/восстанавливается напряжение при изгибе кабеля. Заменил БП, никаких проблем нет.
2. Просто провод где-то надломился, обычное дело.
