Флюс AMAOE M50

Очередной флюс с Али — Amaoe M50. Обзоров и сравнений на него практически нет, поэтому покупал, как обычно, на пробу. Хотелось оценить его активность, проверить в работе с паяльником и феном, протестировать на накатке BGA-шаров и измерить электрические характеристики. Ну и, конечно, оценить органолептические свойства — как говорится, понюхать, покатать на пальцах (но не есть, разумеется). Об этом и пойдет речь в данном обзоре.

Сразу отмечу, в магазине, где я оформлял заказ, этого флюса уже нет в наличии. Поэтому в обзоре я оставил первую попавшуюся рабочую ссылку из поиска AliExpress.



Технические характеристики и реклама с сайта продавца:
--Бренд: AMAOE
--Модель: M50
--Тип: Флюс гель
--Цвет: M50 (молочно-белый)
--Особенности: не требует очистки / хорошая текучесть / меньше дыма / без остатка
Отличная паяльная паста для мобильных телефонов, печатных плат (PCB), BGA и ремонта SMD.

Внешний вид

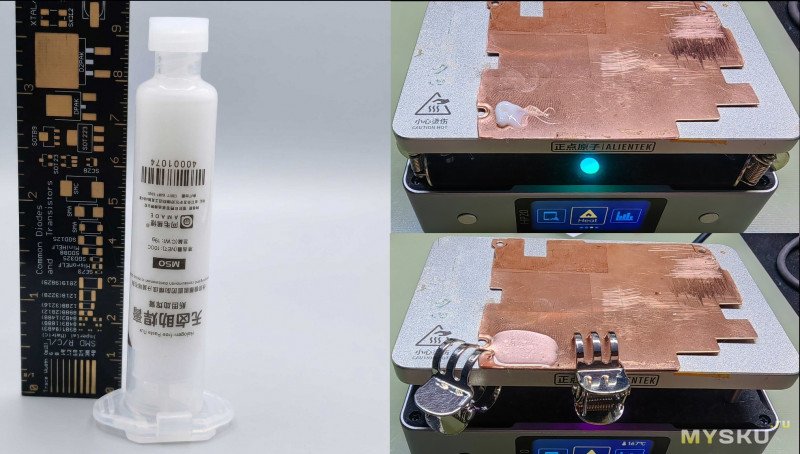

На фотографии флюс в шприце, выдавленный при комнатной температуре и разогретый до 180 градусов.

Следующий этап — нагрев флюса и проверка его активности на медной пластине. В эксперименте участвуют четыре образца, обозреваемый M50, мой бывший фаворит IF8300, а также два новых для меня «секретных» флюса. Обзоры на них совершенно точно будут, но чуть позже.
Сначала общие фото

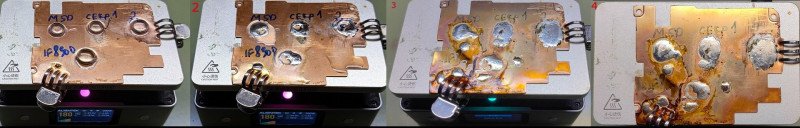

Что на этих фото,

1/2. Идет нагрев. Припой расплавился при 180 °C. Сначала идет небольшая пауза, так как требуется время на прогрев самой пластины. Но как только она прогрелась, припой расплавился равномерно, и все флюсы сработались примерно одновременно. Время удержания температуры составило 90 секунд.

3/4. Фотографии с разных ракурсов. Плата с флюсами была прогрета до 230 °C, и эта температура удерживалась в течение 60 секунд.

Что видно на фотографиях
Активность флюса М50 высокая. Дымность, судя по видео, на уровне остальных образцов — подробнее об этом я расскажу позже, когда буду тестировать его отдельно.
К сожалению, судя по фото, нагар у М50 такой же, как у IF8300, в то время, как два секретных флюса почти не обгорают.

После полной активации и остывания флюс М50 стекленеет.

Видео нагрева флюса.


При внимательном пересмотре видео я обратил внимание на то, что флюсы растекались вниз и смешивались с IF8300, но три верхних между собой не контактировали. Так что это смешивание не повлияло на конечный результат.

Проверка на проводимость аля SIR — Surface Insulation Resistance тест

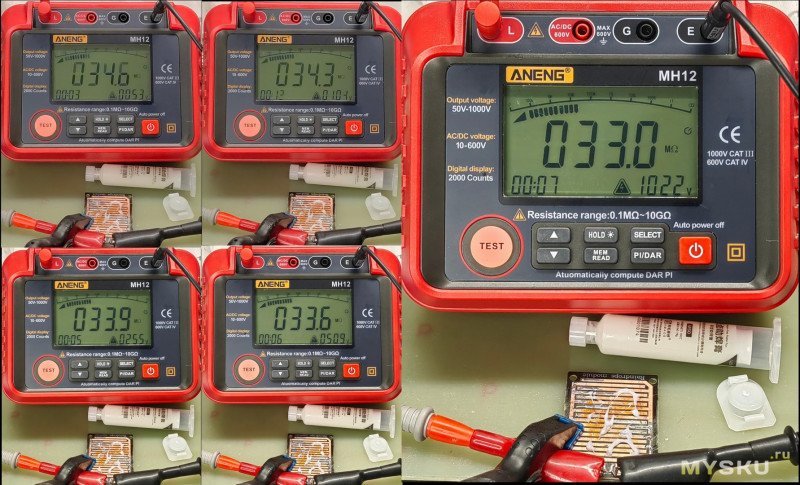

Флюс не активированный, проводит на всех напряжениях.

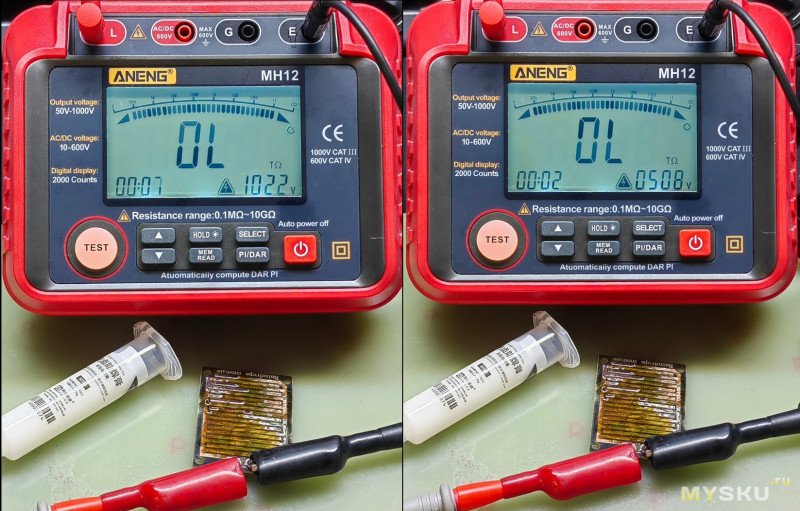

После активации по профилю стандартным при пайке BGA, активированный флюс не проводит.

И видео как все измерялось
К сожалению во время видео телефон перегрелся, возможно из за близкого нахождения и запись продолжил с небольшим пропуском и отвалившимся микрофоном.



Общие выводы

Агрессивность — После того как выяснилось, что флюс излишне активен — вплоть до того, что зеленеет стеклотекстолит — от части запланированных тестов я решил отказаться.

Применение и отмывка— Хотя состав не проводит ток на высоких напряжениях, для BGA-пайки я его однозначно не рекомендую. Отмывать его нужно обязательно и очень тщательно, иначе со временем он просто разъест плату.

Безопасность и запах — Флюс не имеет резкого химического запаха, но это обманчиво. В ходе теста (я специально отключил вытяжку, чтобы проверить этот момент) через некоторое время у меня начало першить в горле. Работать с ним можно строго под вентиляцией.

Итог: Для моих задач этот флюс просто не нужен — я редко связываюсь с трудно паяемыми элементами, так что рисковать платами нет смысла. К тому же сейчас я вовсю гоняю тесты нового «секретного» состава. Похоже, именно он займет главное место у меня на столе.

Плюсы

Низкая стоимость.
Высокая активность (берет даже сложные окислы).
SIR-тест, как ни странно, проходит.
… но на этом плюсы заканчиваются

Минусы
Жуткая коррозия, из-за чрезмерной активности он буквально разъедает плату. И это перекрывает все его достоинства.
Бьет по здоровью: долго не мог избавиться от першения в горле, без хорошей вытяжки работать невозможно.

По традиции на вопросы отвечу, обзор дополню.
