ZOYI ZT-706S — осциллограф, мультиметр и генератор сигнала

Друзья, всем привет!
До недавнего времени в моём представлении всё было так: мультиметр — это компактный прибор, а осциллограф — это стационарный ящик для суровых инженеров. Но индустрия не стоит на месте, и сегодня перед нами устройство «всё в одном». Хочу поделиться своими личными впечатлениями и рассказать, как человек без профильного инженерного образования может использовать этот прибор в быту. Приглашаю к просмотру! ↓

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

ОСНОВНЫЕ ПАРАМЕТРЫ ПРИБОРА

• Дисплей: 3.5-дюймовый цветной IPS-экран (яркость, контрастность и время подсветки настраиваются).
• Питание: литий-ионный аккумулятор формата 18650 (ёмкость 3400 мАч, зарядка через порт Type-C).
• Автоматическое отключение: настраиваемое (15, 30, 60, 120 минут или отключено).
• Язык интерфейса: русский, английский, китайский.
• Габариты и вес: 177 x 89 x 40 мм, вес около 345 г (без щупов).

ХАРАКТЕРИСТИКИ МУЛЬТИМЕТРА (25 000 отсчётов, True RMS)

• Постоянное напряжение (DCV): 250.00 мВ / 2.5000 В / 25.000 В / 250.00 В / 1000.0 В (точность: ±0.05% + 3 единицы младшего разряда).
• Переменное напряжение (ACV): 250.00 мВ / 2.5000 В / 25.000 В / 250.00 В / 750.0 В (точность: ±0.5% + 3). Частотный диапазон: 40 Гц — 1 кГц.
• Постоянный ток (DCA): 250.00 мА / 10.000 А (точность: ±0.5% + 3).
• Переменный ток (ACA): 250.00 мА / 10.000 А (точность: ±0.8% + 3).
• Сопротивление (Ω): 250.00 Ом / 2.5000 кОм / 25.000 кОм / 250.00 кОм / 2.5000 МОм / 25.000 МОм (точность: ±0.2% + 3); 250.0 МОм (точность: ±1.5% + 5).
• Ёмкость конденсаторов (F): 9.999 нФ / 99.99 нФ / 999.9 нФ / 9.999 мкФ / 99.99 мкФ / 999.9 мкФ (точность: ±2.0% + 5); 9.999 мФ / 99.99 мФ (точность: ±5.0% + 5).
• Частота (Hz): 99.99 Гц / 999.9 Гц / 9.999 кГц / 99.99 кГц / 999.9 кГц (точность: ±0.1% + 2). Примечание: в режиме измерения переменного напряжения частотомер работает до 100 кГц.
• Прозвонка цепи: звуковой сигнал при сопротивлении менее 30 Ом.
• Тест диодов: измерение прямого падения напряжения (напряжение разомкнутой цепи до 3 В).

ХАРАКТЕРИСТИКИ ОСЦИЛЛОГРАФА

• Полоса пропускания: 50 МГц.
• Количество каналов: 2 независимых канала (CH1 / CH2).
• Частота дискретизации (Sampling Rate): 200 МВыб/с (для двух каналов) / 280 МВыб/с (для одного канала) в режиме реального времени.
• Входной импенданс: 1 МОм @ 16 пФ.
• Режимы входа (Coupling): AC (закрытый), DC (открытый).
• Коэффициент деления (Attenuation): X1, X10.
• Максимальное входное напряжение: до 150 В (пиковое AC+DC) в режиме X1; до 300 В (пиковое AC+DC) в режиме X10.
• Вертикальная развертка (чувствительность): 10 мВ/дел — 10 В/дел.
• Горизонтальная развертка (время): 10 нс/дел — 10 с/дел.
• Режимы запуска (Trigger): Автоматический (Auto), Нормальный (Normal), Одиночный (Single).
• Тип запуска: По фронту / по спаду сигнала.

КОМПЛЕКТАЦИЯ И ВНЕШНИЙ ВИД

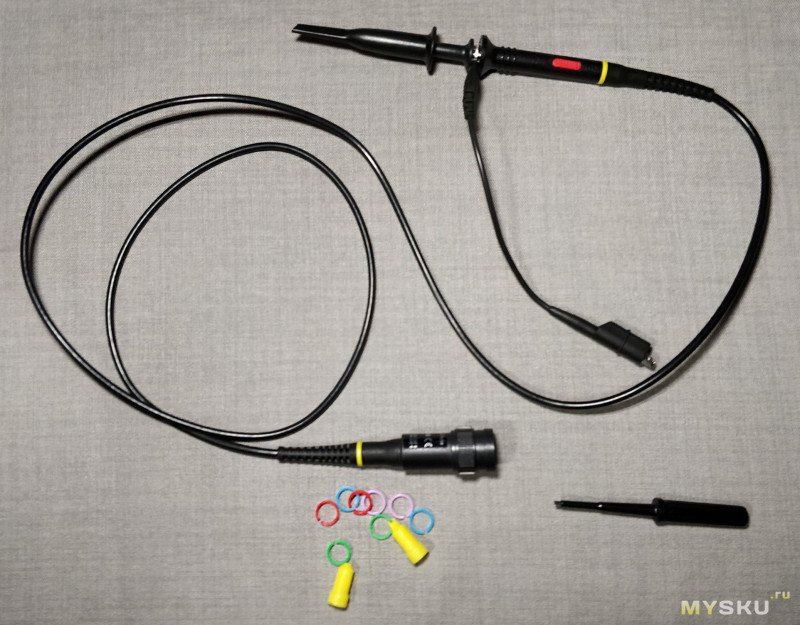

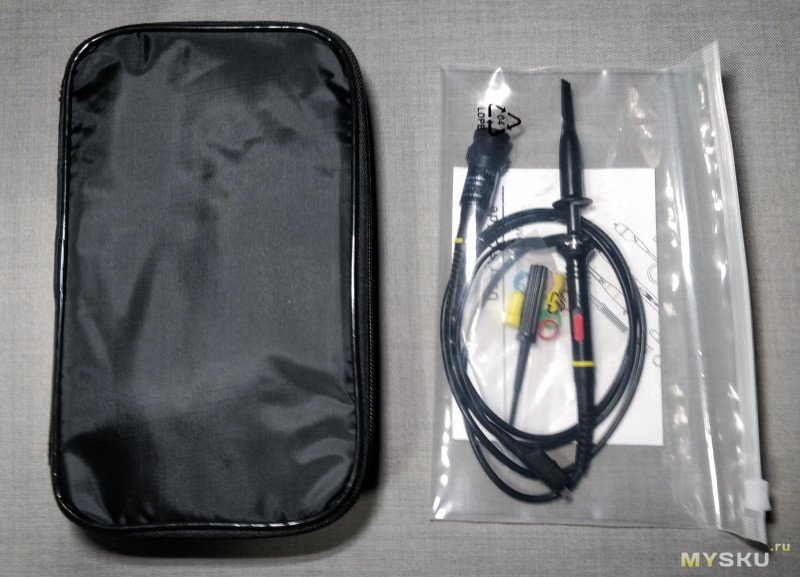

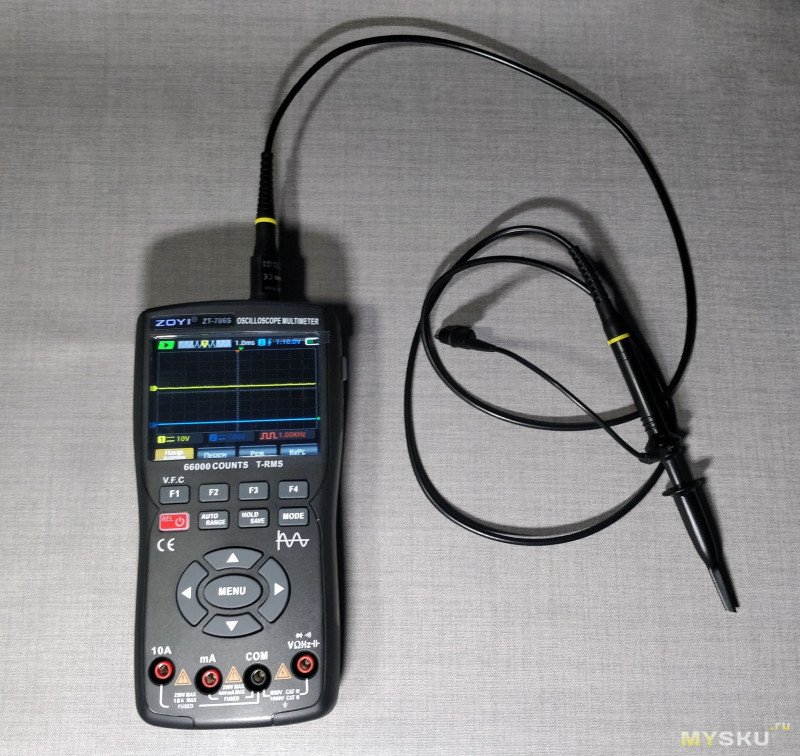

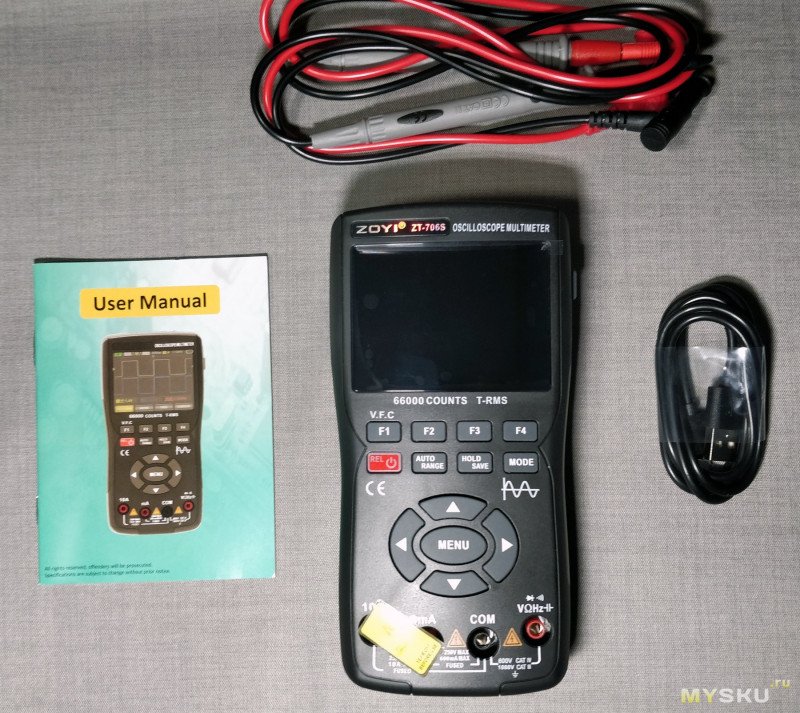

Помимо самого «комбайна», мы получаем фирменные качественные мультиметровые щупы, один специализированный осциллографический щуп (с «крокодилом» заземления, насадкой-крючком и отвёрткой для компенсации ёмкости), кабель USB Type-C для зарядки и подключения к ПК, сумку и, конечно же, инструкцию. По поводу инструкции: она на английском языке, но все действия снабжены качественными цветными иллюстрациями.

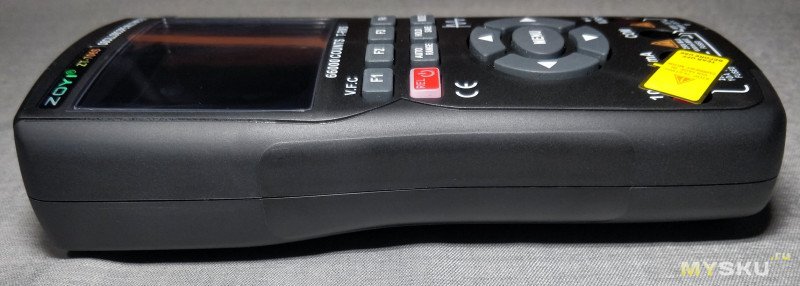

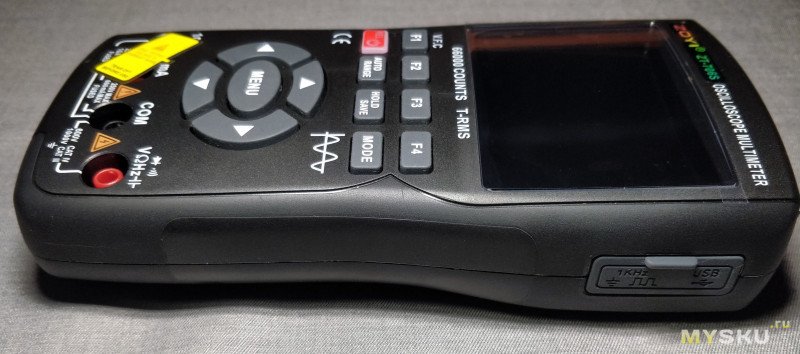

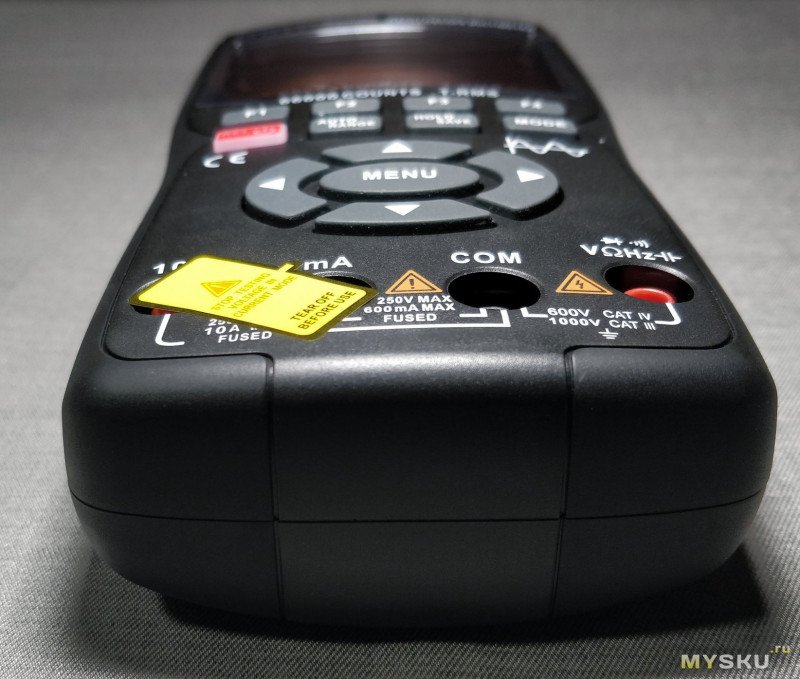

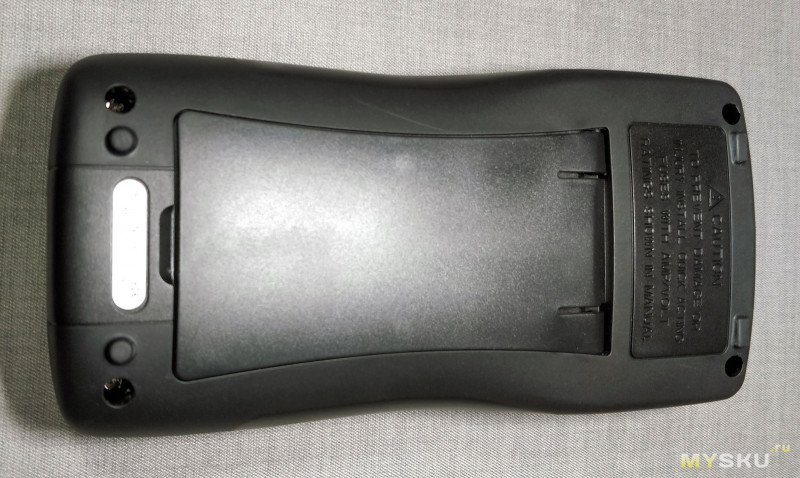

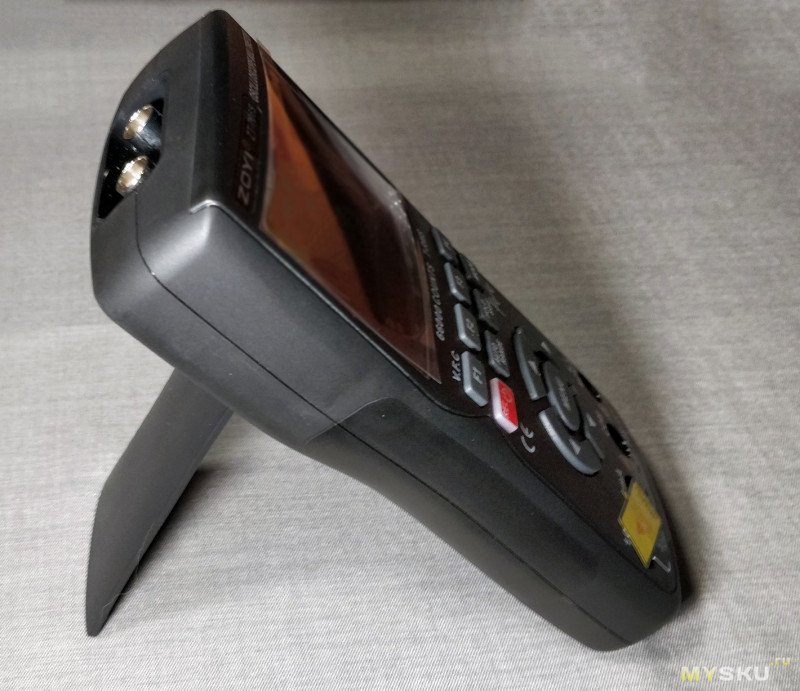

Сам прибор выглядит монолитно. Корпус выполнен из приятного пластика, в руке лежит надёжно, не скользит. Достаточно массивный и тяжёлый. На задней панели есть классическая откидная ножка. Угол наклона получается отличным — прибор устойчиво стоит на столе, а информация с большого 3.5-дюймового экрана считывается без проблем под любыми углами. Экран большой, яркий. Наличие русского языка порадовало, единственный момент: в меню генератора сигналов локализация отсутствует.

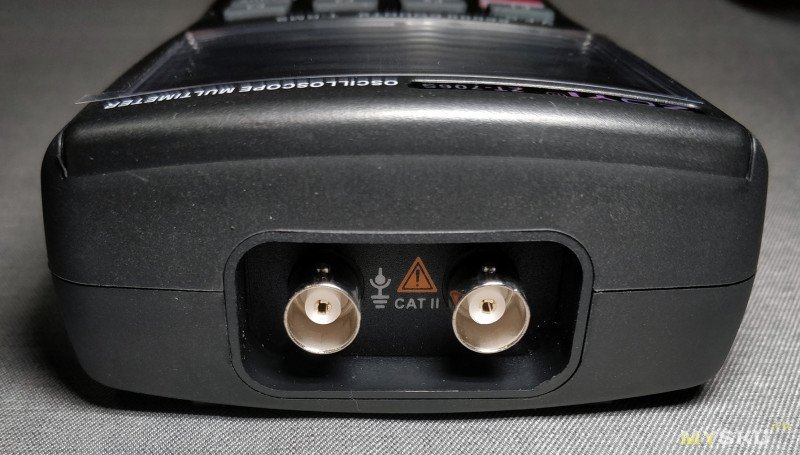

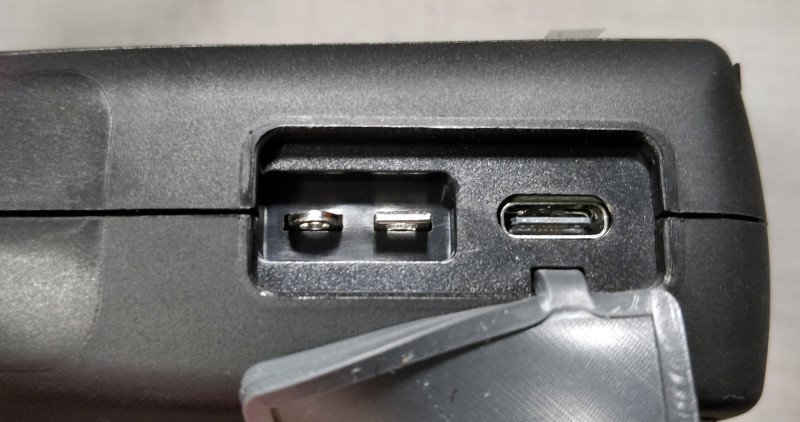

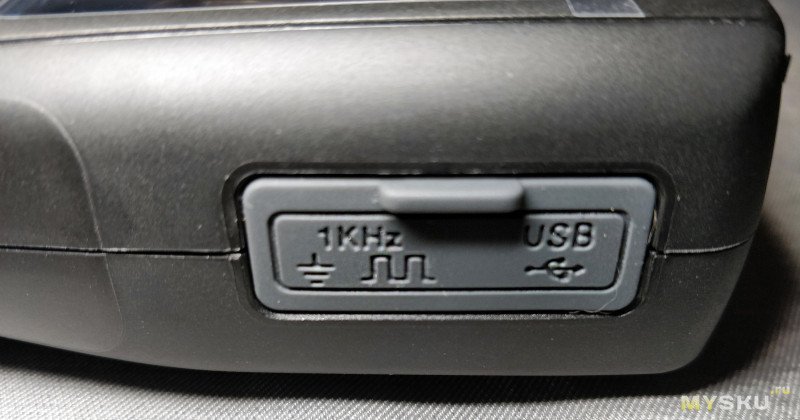

Все интерфейсы и разъём для зарядки выведены на верхний и боковой торцы. Зарядка и обмен данными с ПК идут через порт Type-C.

ТЕСТИРОВАНИЕ

Друзья, небольшое уточнение касаемо формата. Всё, что вы увидите далее — это бытовые испытания и демонстрация возможностей прибора, а не строгий лабораторный тест. У меня нет цели (и специализированного поверенного оборудования), чтобы ловить погрешности в третьем знаке после запятой. Я смотрю на продукт глазами обычного потребителя: как он ведёт себя в жизни, на что способен и насколько удобен в реальной работе. Всё сказанное — мой личный опыт и впечатления.

1. РАБОТА В РЕЖИМЕ МУЛЬТИМЕТРА

Начнём с классики, к которой мы все привыкли. Переключается прибор кнопкой MODE. Давайте проверим его на базовых компонентах.

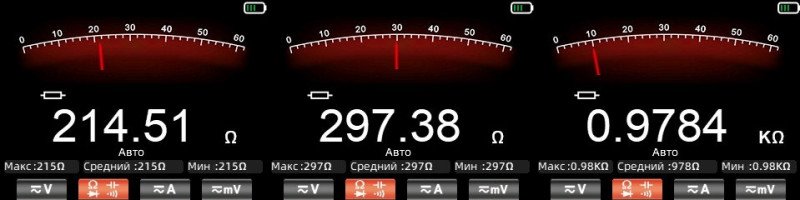

Первым делом под руку попались три резистора. Прибор определил их номиналы как 214, 297 Ом и 0.98 кОм. Автовыбор диапазона (Auto Range) работает шустро, не «тупит».

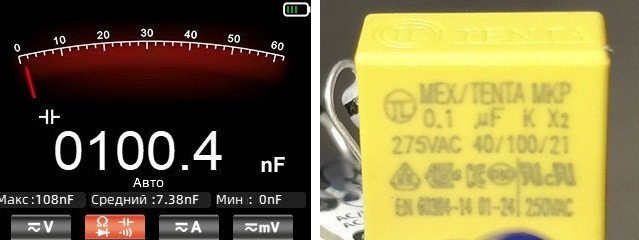

Взял жёлтую детальку (конденсатор) из старого светодиодного драйвера. На корпусе заявлено 100 nF (0.1 μF). Мультиметр честно показал ёмкость, близкую к номиналу, с учётом стандартного допуска компонента.

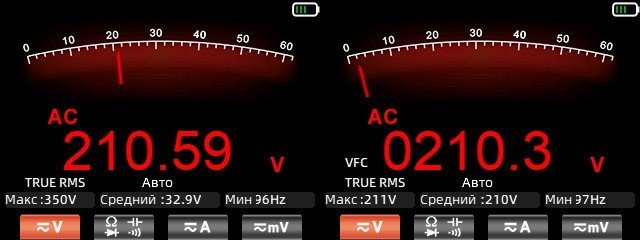

Режим прозвонки цепи — моментальный, без противной задержки, «пищит» сразу при смыкании щупов. В розетке прибор зафиксировал переменные 210 Вольт. Присутствуют режимы TRUE RMS и TRUE RMS VFC.

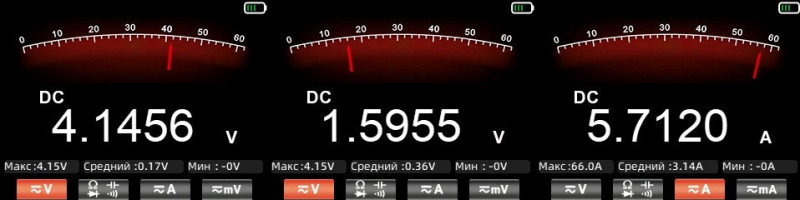

Проверил новую АА-батарейку — без нагрузки она выдаёт 1.59 V, а в режиме короткого замыкания по току выдала 5.7 Ампера. Также замерил аккумулятор 18650 — 4.14 V.

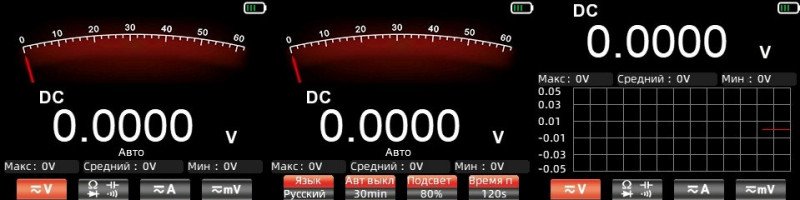

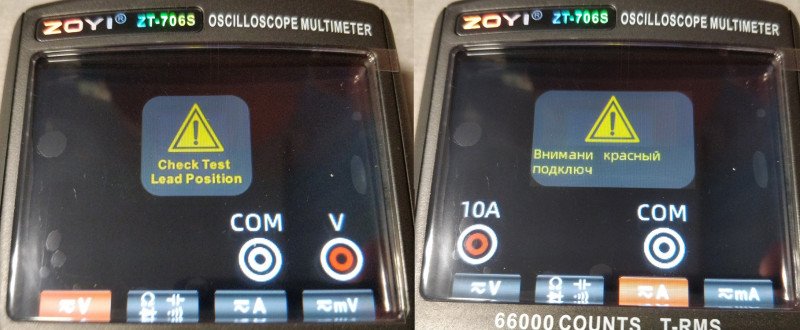

Понравилось, что есть режим отображения графика, рисующий изменения показаний во времени. Если «плавает» напряжение или проседает под нагрузкой — этот график покажет проблему наглядно. Также понравился визуал при переключении режимов. На экране выводится схема для подключения щупов в том или ином режиме.

До сих пор помню, как несколько лет назад я случайно померил напряжение в розетке щупом, подключённым к амперметру))) С данной визуализацией вероятность повторения кратно уменьшается.

2. ПЕРВЫЙ ЗАПУСК ОСЦИЛЛОГРАФА И РУЧНЫЕ НАСТРОЙКИ

Раньше я с осциллографами плотно не взаимодействовал, поэтому разбираться в меню было безумно интересно.

До сих пор помню, как в детстве, приходя в гости к друзьям семьи (глава семейства — телемастер), я лез к их «игрушке» — металлическому ящику с экранчиком, на котором «прыгала» зелёная линия. На меня это действовало гипнотическим образом))

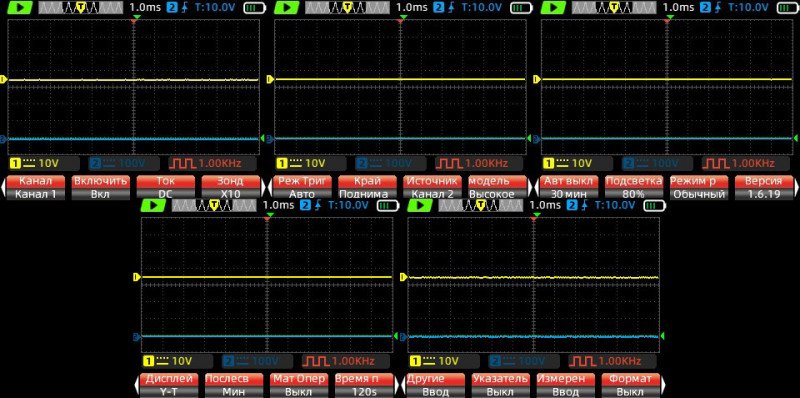

Меню режима осциллографа сделано логично. Здесь мы управляем каналами, выбираем тип закрытого или открытого входа (AC/DC) и настраиваем деление щупа.

Самый первый и забавный тест, который может провести абсолютно любой человек без каких-либо проводов — это «тест наводки». Я просто подключил щуп к первому каналу (CH1) и коснулся пальцем центральной иглы. Наша кожа работает как огромная антенна, собирающая излучение от домашней проводки.

Осциллограф тут же поймал сигнал! Меняя стрелочками на джойстике время развёртки и чувствительность по вольтам, я смог превратить сплошной забор шума в красивую, плавную синусоиду частотой ровно 50 Гц. Это частота нашего комнатного переменного тока. Тест показал, что ручное управление кнопками отзывчивое, а чувствительности прибора хватает, чтобы ловить даже тончайшие микровольтные наводки от человеческого тела.

3. БИТВА ИНВЕРТОРОВ И ПУЛЬСАЦИИ ЗАРЯДОК

А теперь перейдём к практике и реальным жизненным задачам. И тут я хочу рассказать вам небольшую историю из личного опыта о том, как «скупой платит дважды». Когда я строил резервную систему питания, я, как и многие, решил сэкономить. Прочитал в интернете, что «чистый синус» нужен крайне чувствительным приборам, моторам, газовым котлам. А для импульсных блоков питания достаточно и инвертора с модифицированным синусом. Но после покупки меня ждало разочарование. Некоторые приборы издавали лёгкий электрический скрежет, как трансформаторная будка во дворе, но тихо. Я прочитал, что это в целом нормально. Но когда я подключил один из телевизоров и компьютер, их трансформаторы начали издавать жуткие звуки какой-то бензопилы. Сказать, что мне было страшно за дорогую электронику — ничего не сказать. В итоге пришлось признать ошибку и купить нормальный инвертор с чистым синусом. Техника сразу замолчала и заработала идеально. Но почему так происходило, я наглядно увидел только сейчас, когда подключил к ним осциллограф.

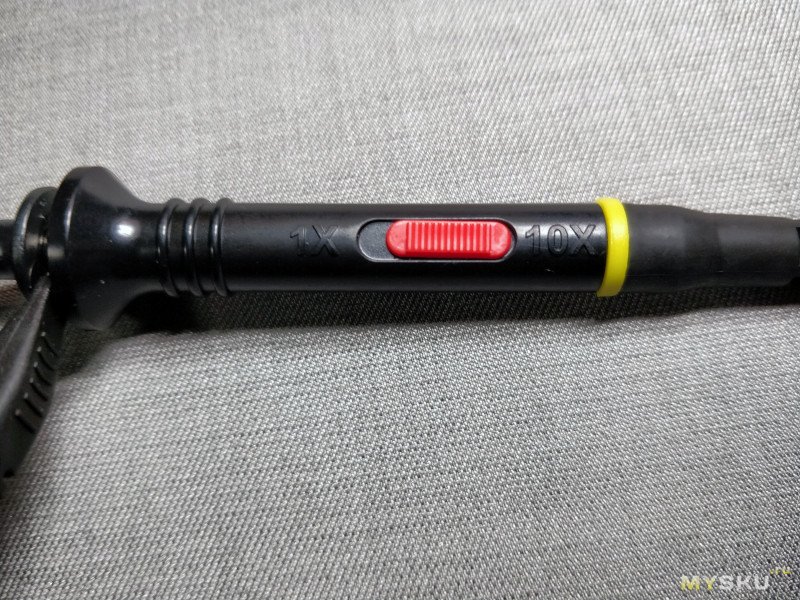

Напоминаю о безопасности: замеры в сети 220 В проводились строго при питании комбайна от собственного аккумулятора, а переключатель на самом щупе и в меню прибора был переведён в режим делителя 10X!

Комбайн ZOYI моментально сорвал маски и визуально объяснил физику процесса.

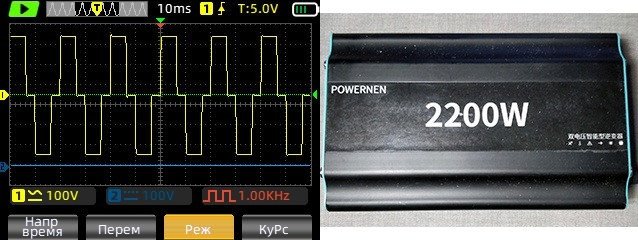

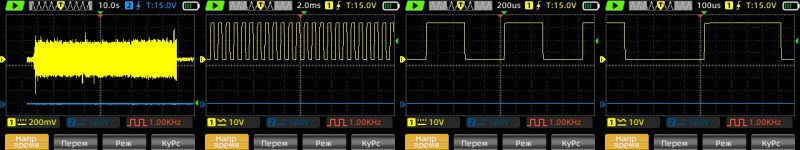

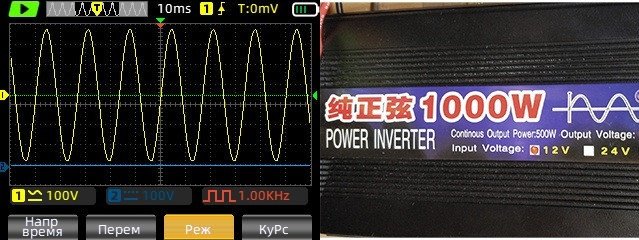

На дешёвом инверторе вместо плавной волны осциллограф нарисовал рубленые прямоугольные ступени. Когда этот резкий, ступенчатый сигнал бьёт по катушкам и трансформаторам внутри техники, они от такой резкой смены напряжения начинают буквально сходить с ума и физически вибрировать. Вот откуда брался этот дикий «рычащий» звук. На инверторе получше прибор выдаёт красивую, идеально гладкую математическую волну — ту самую чистую синусоиду. Для неё вся наша техника и проектировалась, поэтому компоненты работают тихо и в штатном режиме, будто подключены к обычной розетке.

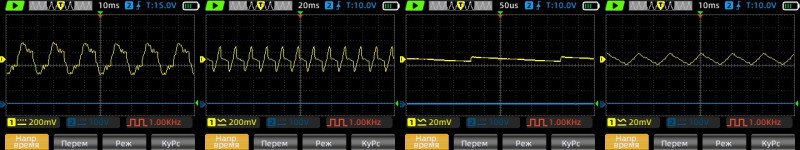

Также я решил посмотреть высокочастотные пульсации на USB-зарядках и повербанках. Плохая, «шумная» зарядка — это медленная смерть для контроллера питания смартфона и главная причина, почему начинает глючить и беситься тачскрин на зарядке. Чтобы увидеть эти пульсации, я переключил вход канала в режим AC (закрытый вход). Прибор включил внутренний фильтр, полностью отсёк постоянные 5 Вольт, и на экране остался только чистый высокочастотный «мусор».

Хорошие повербанки на холостом ходу выдали практически идеальную, тихую горизонтальную линию. Качественные сетевые зарядки показали аккуратную, еле заметную мелкую «пилу» с частотой работы ШИМ-контроллера около 30–50 кГц и размахом всего в 15-20 мВ. Бюджетная зарядка выдавала 115–130 кГц, а на экране были видны шумы размахом до 100 мВ.

4. ГЕНЕРАТОР СИГНАЛА

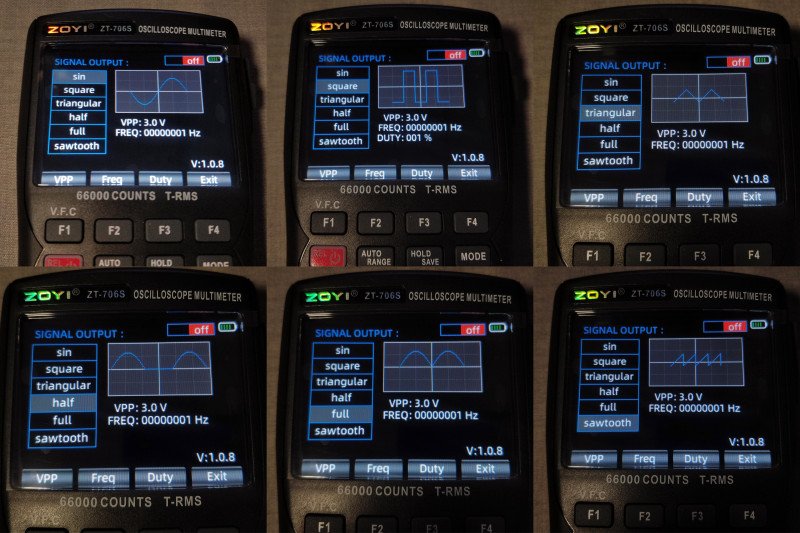

В меню генератора можно выбрать форму сигнала и менять частоту и скважность импульсов. Но я, не будучи инженером или электриком, не сразу смог понять, как он работает. Был проведён следующий эксперимент, который полностью подтвердил работоспособность железной начинки.

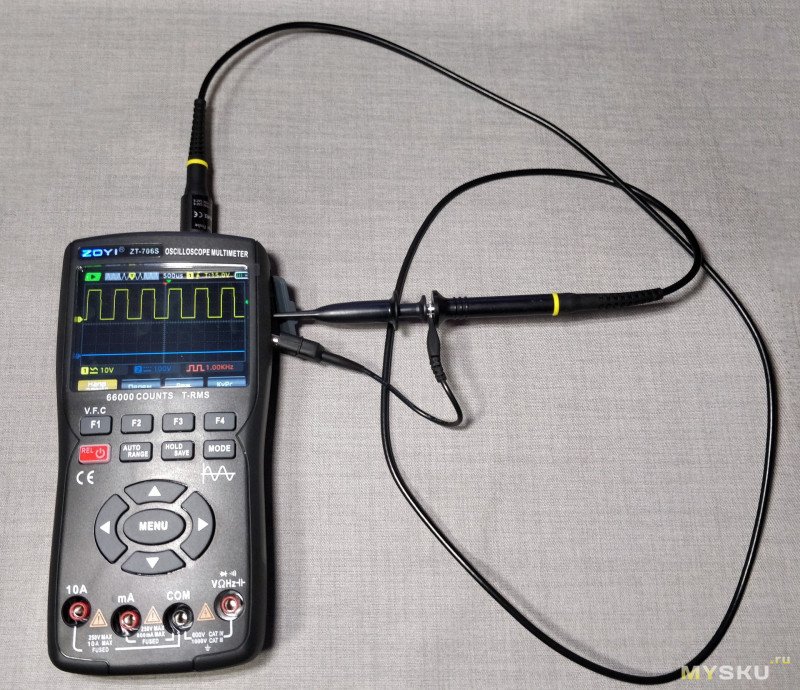

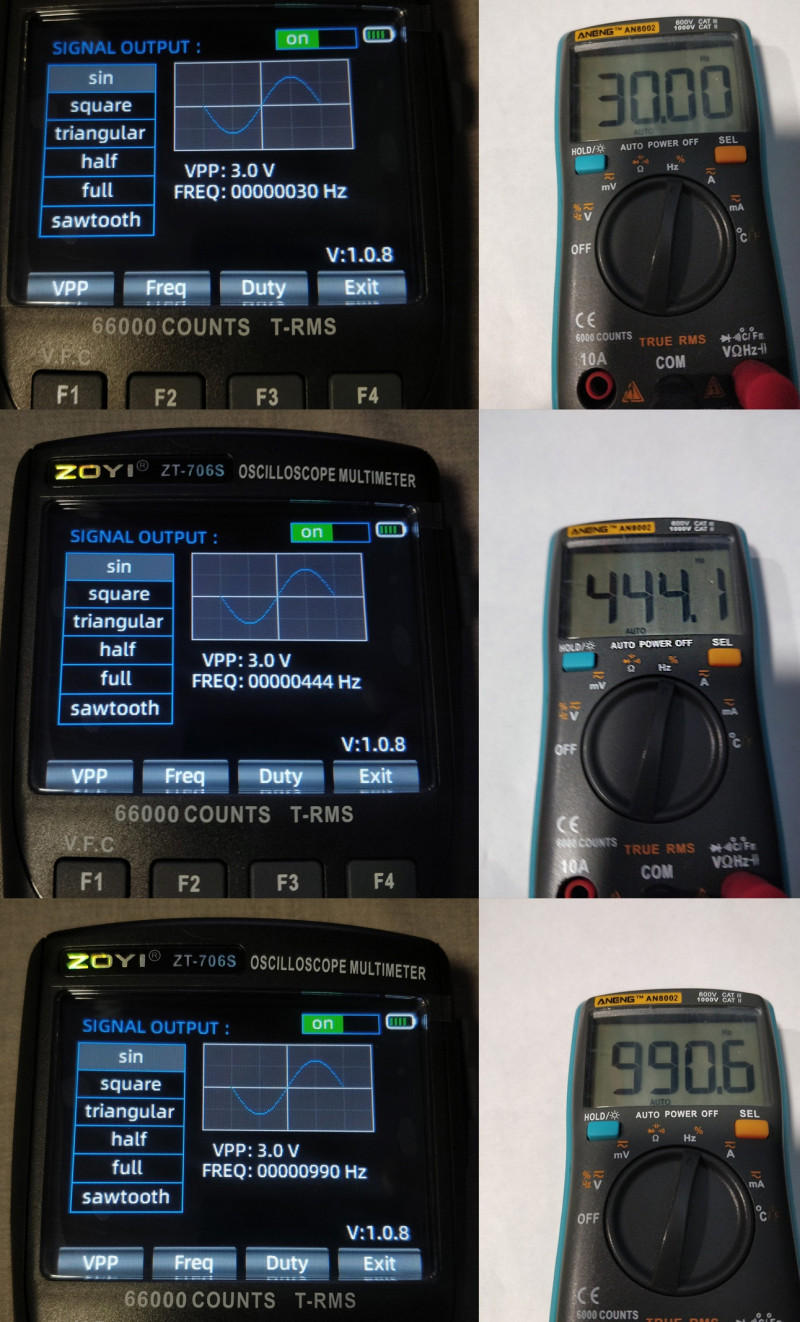

Я взял обычный мультиметр, перевёл его в режим измерения частоты (Hz). Минусовой провод подключил к разъёму COM. А плюсовой щуп мультиметра аккуратно прислонил к металлической площадке встроенного калибратора щупов (который в режиме осциллографа выдаёт тестовый меандр 1 кГц).

Включил генератор, выбрал форму волны sin и начал джойстиком менять частоту. Внешний мультиметр отображал герц в герц те значения, которые я выставлял на экране ZOYI. Возможно, это работает более «цивилизованным» способом. Но работоспособность генератора подтверждена, и это отлично.

ВЫВОДЫ И ЛИЧНЫЕ ВПЕЧАТЛЕНИЯ

Устройство оставило положительные впечатления. Прибор получился компактным, в то же время он значительно тяжелее обычного мультиметра. Понравился большой и яркий 3.5-дюймовый IPS-экран и наличие локализации на русский язык (единственное — меню генератора забыли перевести). Очень понравилось визуальное отображение на дисплее, подсказки по подключению щупов и режим графиков в мультиметре. Два канала осциллографа на 50 МГц честно отрабатывают свои задачи (в моей комплектации щуп только один, но на 10 долларов дороже можно взять комплект с двумя), а умная автоматика (кнопка AUTO) отлично соображает и сама настраивает картинку. Круто, что для массового потребителя, домашних мастеров, автоэлектриков и начинающих радиолюбителей есть такие приборы, которые по сути заменяют некогда целую полку громоздкого стационарного оборудования. Здорово, что технологии шагнули так далеко вперёд!
