ET853C 3-в-1 2CH 70Mhz Осциллограф Мультиметр Генератор Сигнала 3-в-1 200Msps

Сегодня в обзоре мультиметр ET853C — многофункциональный прибор, совмещающий в себе осциллограф, мультиметр и генератор сигналов. В этом обзоре я постараюсь разобрать его сильные и слабые стороны.

Мир микроэлектроники развивается стремительными темпами: вместе с миниатюризацией растут и возможности современных приборов, приборы становятся меньше, а функционал и возможности больше, вот и обозреваемый мультиметр, совмещает в себе действительно миниатюрный размер и широкие возможности измерений.

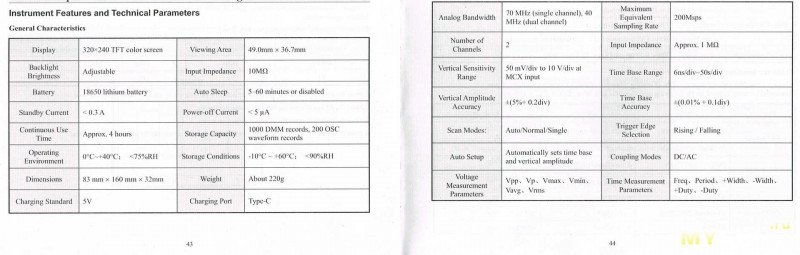

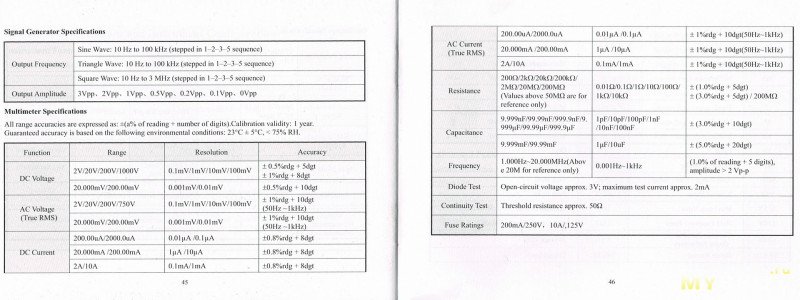

Основные технические характеристики(перевод)
Функции: 3-в-1 многофункциональное устройство (осциллограф, мультиметр, генератор сигналов)
Частота дискретизации: 200 Мсэмпс высокоскоростная дискретизация
Пропускная способность: 70 МГц аналоговая пропускная способность
Дисплей: Цветной экран
Хранение данных: 100 наборов данных, 10 форм волн
Количество измерений: 20 000 отсчетов
Режимы: Осциллограф -два канала, тест MAX/MIN, автоматическое захватывание формы волны
Аккумулятор: литиевый аккумулятор

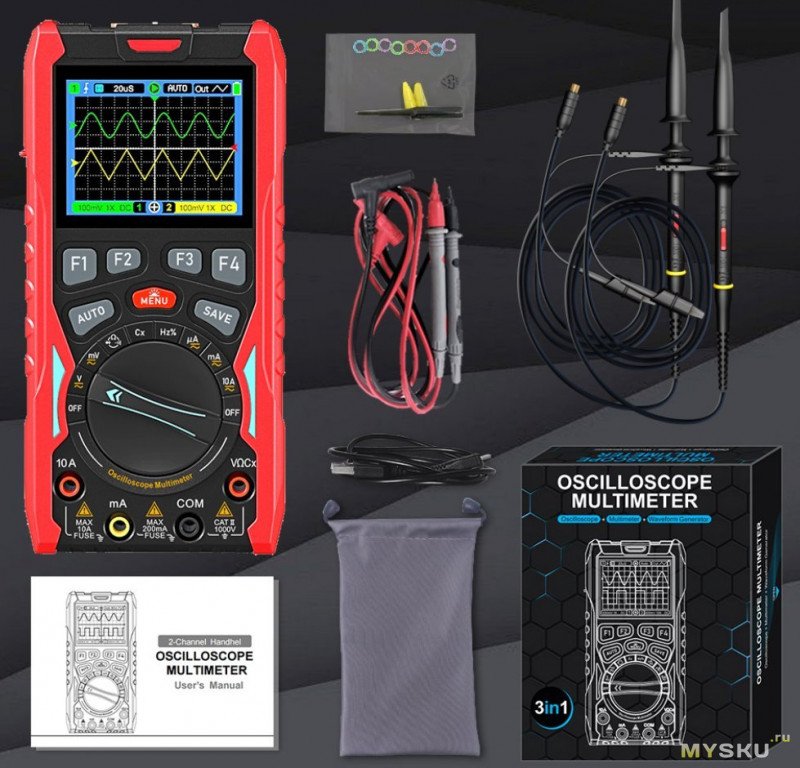

В комплект входит:
1 x ET853C мультиметр
2 x Щупы осциллографа
2 x Щупы мультиметра
1 x USB кабель для зарядки
1 x Руководство пользователя
1 шт. Мягкий чехол для хранения
1 x коробка

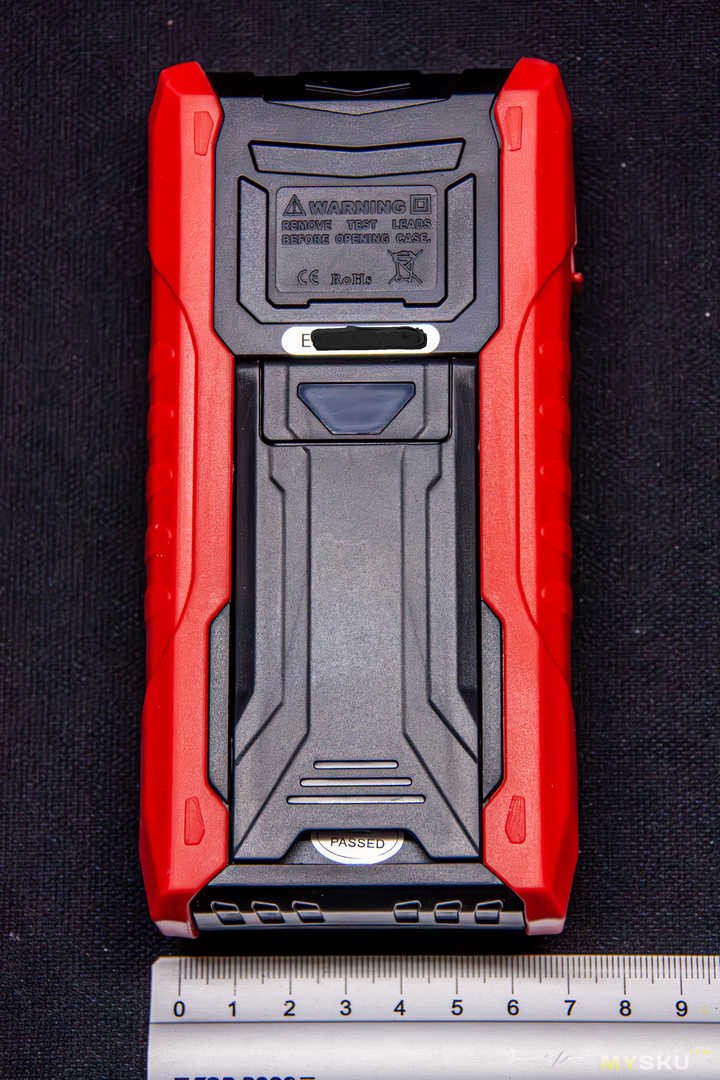

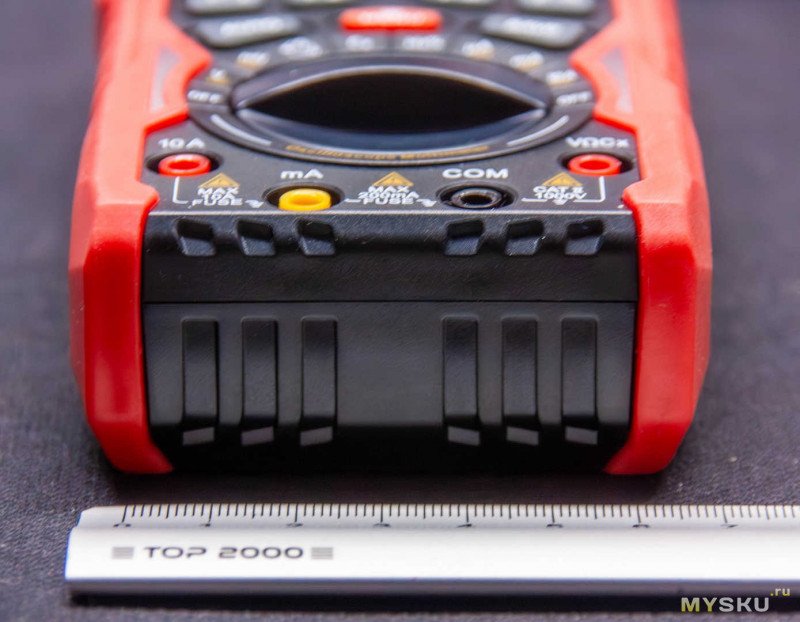

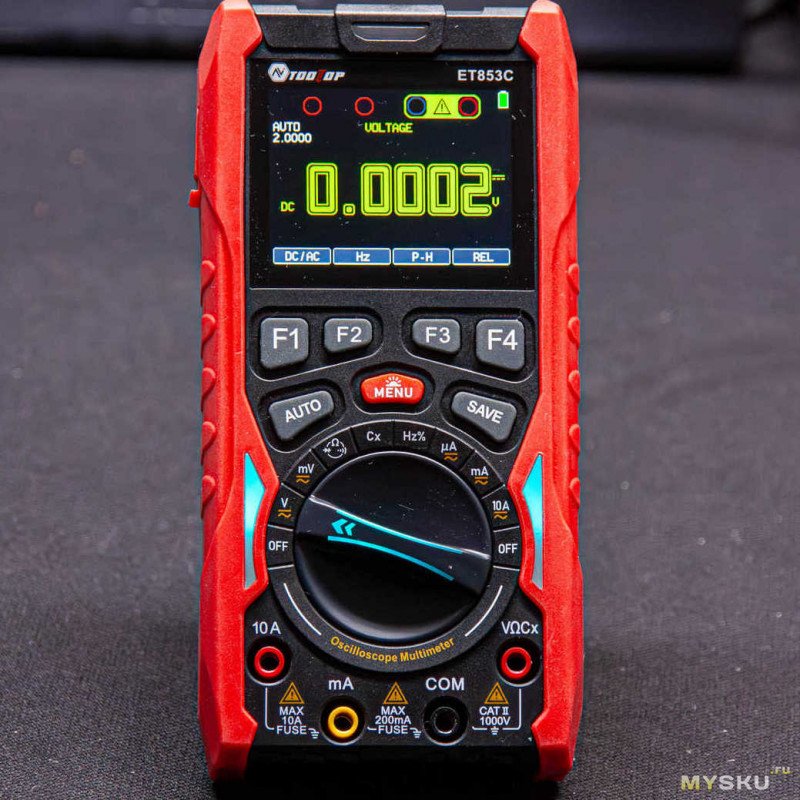

Фото, внешний вид

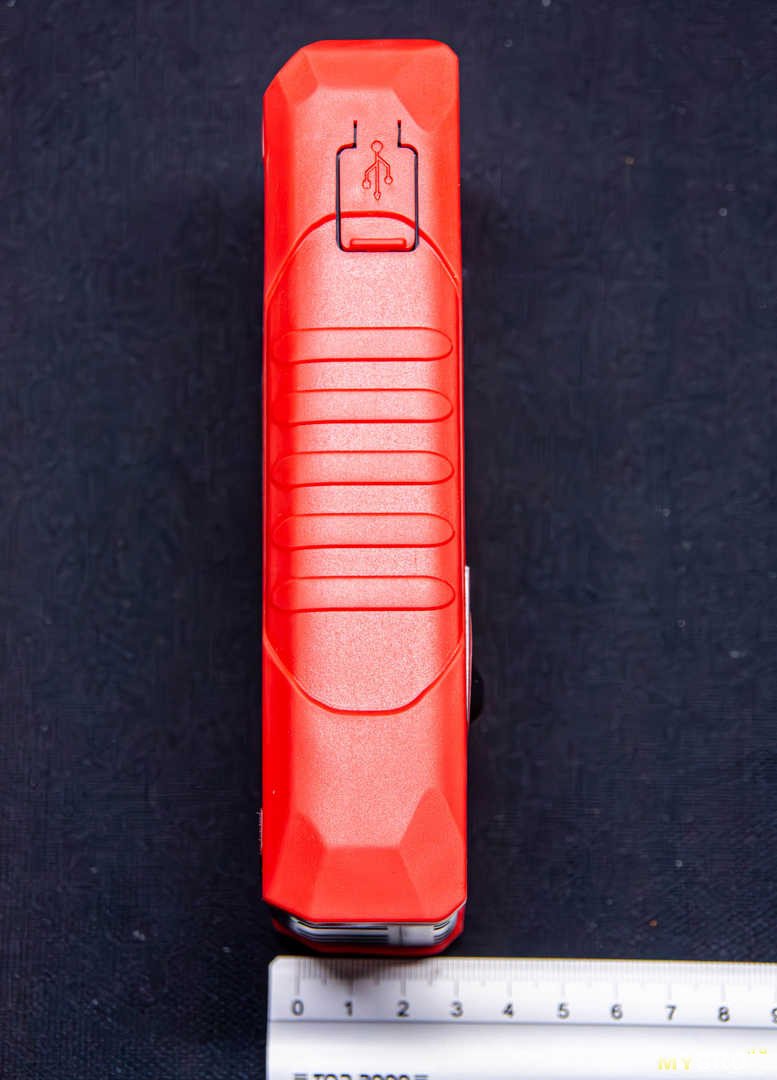

Фотография приведена для сравнения с другими приборами, размеры которых хорошо знакомы многим. Габариты мультиметра меньше, чем у популярного Zoyi ZT-703S. В дальнейшем я буду сравнивать его в основном с ZY-703, как с ближайшим конкурентом по техническим характеристикам.
ET853C отлично помещается в ладони, вес всего 257грамм, поэтому тем кому важна миниатюрность в этом его достоинство и преимущество, читаемость с информации с дисплея отличная, дисплей яркий контрастный, основная информация отображается крупным шрифтом, но дополнительная отображается шрифтом чуть меньше чем у ZY-703, на фотографиях это хорошо видно.

После рассмотрения фотографий, перейдем к самому важному, электрическим измерениям.

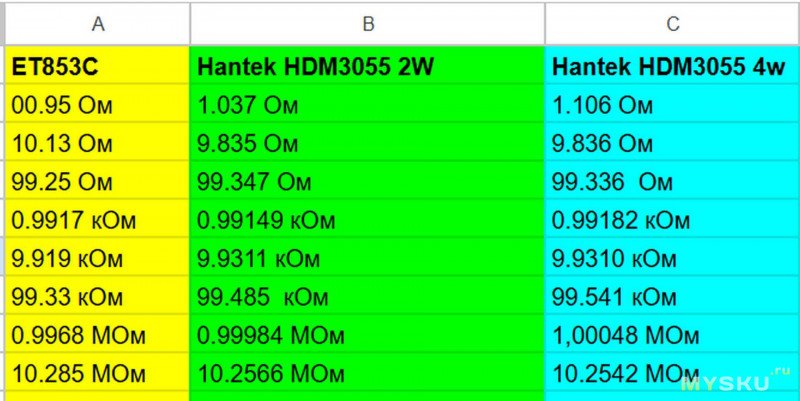

Измерение сопротивлений, сравнение с HDM 3055(поверенный 2024)

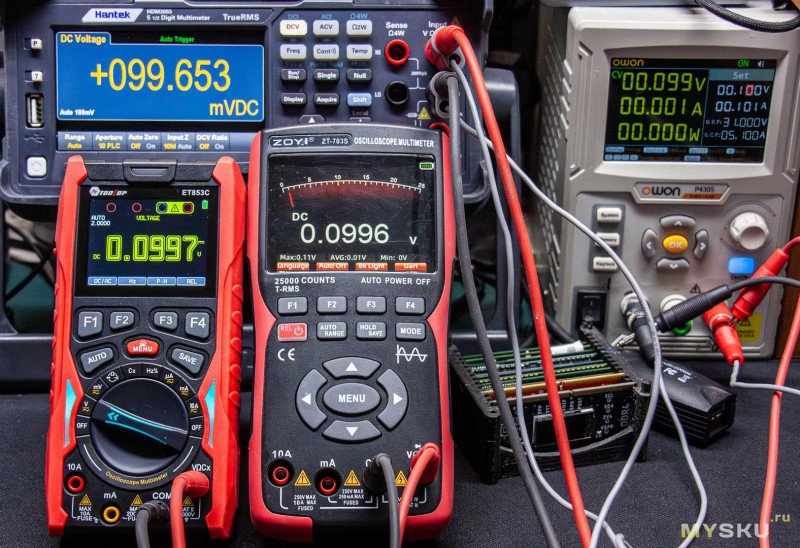

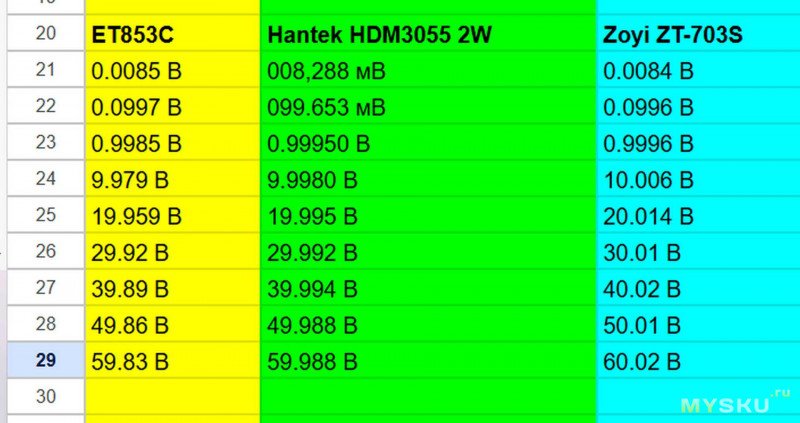

Измерение постоянных напряжений, сравнение с HDM 3055.
Под рукой нашлись источники напряжений до 60в.

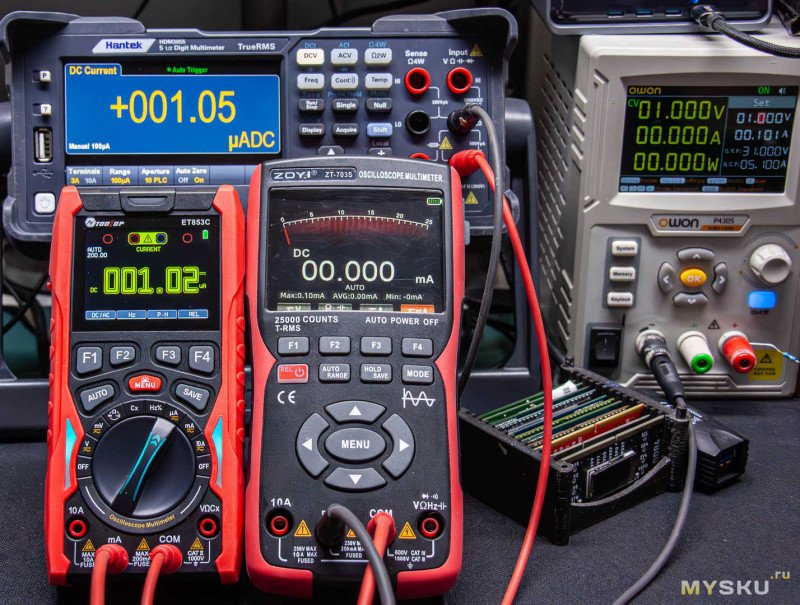

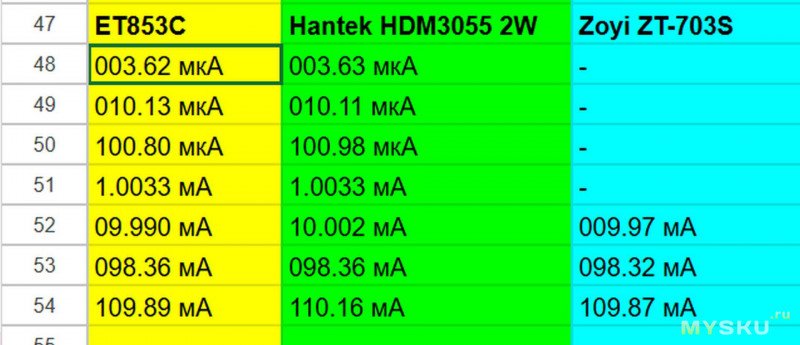

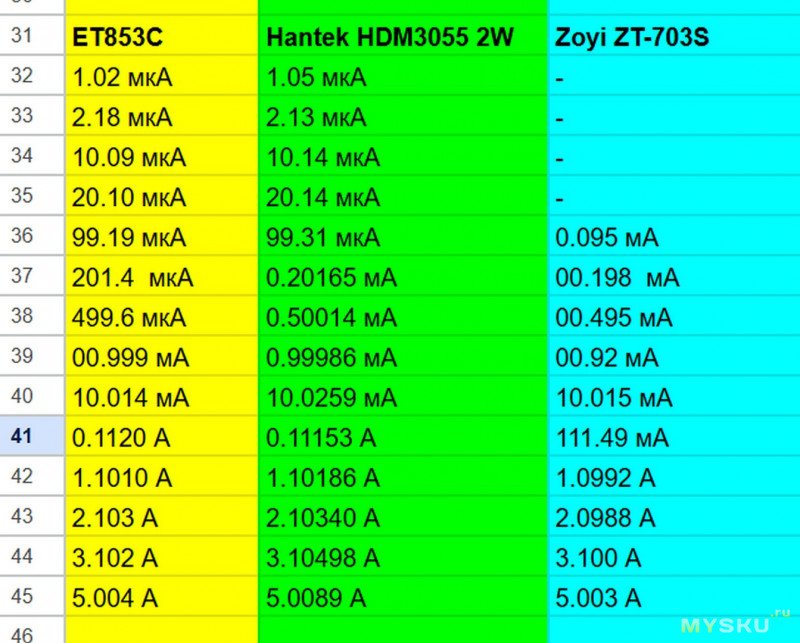

Измерение постоянных токов сравнение с HDM 3055
у ZT-703 надо быть внимательным и переключать диапазон токов
ET853C вырывается вперед. ET853C может измерять малые токи, микроамперы.

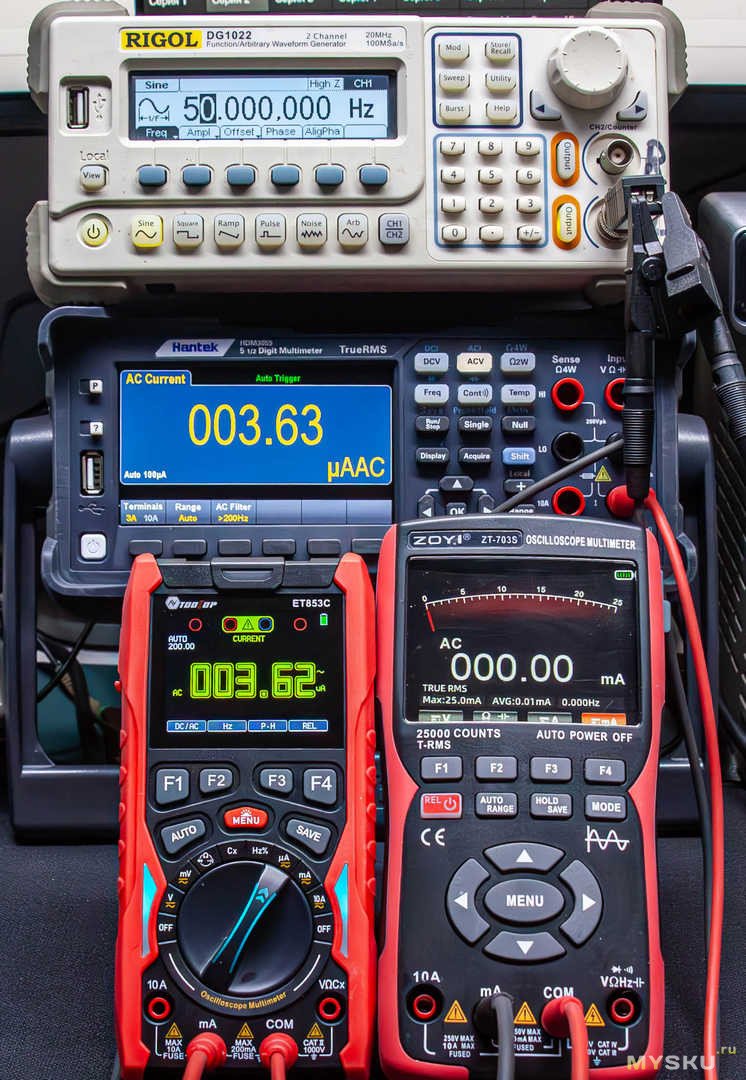

Измерение переменных токов сравнение с HDM 3055
И тут ET853C вырывается вперед, забегая вперед, токи измеряет точно на частоте до 1кГц и до 2,5 кГц уже с большой погрешностью. Измерение проводил от 3 мкА до 100 мА

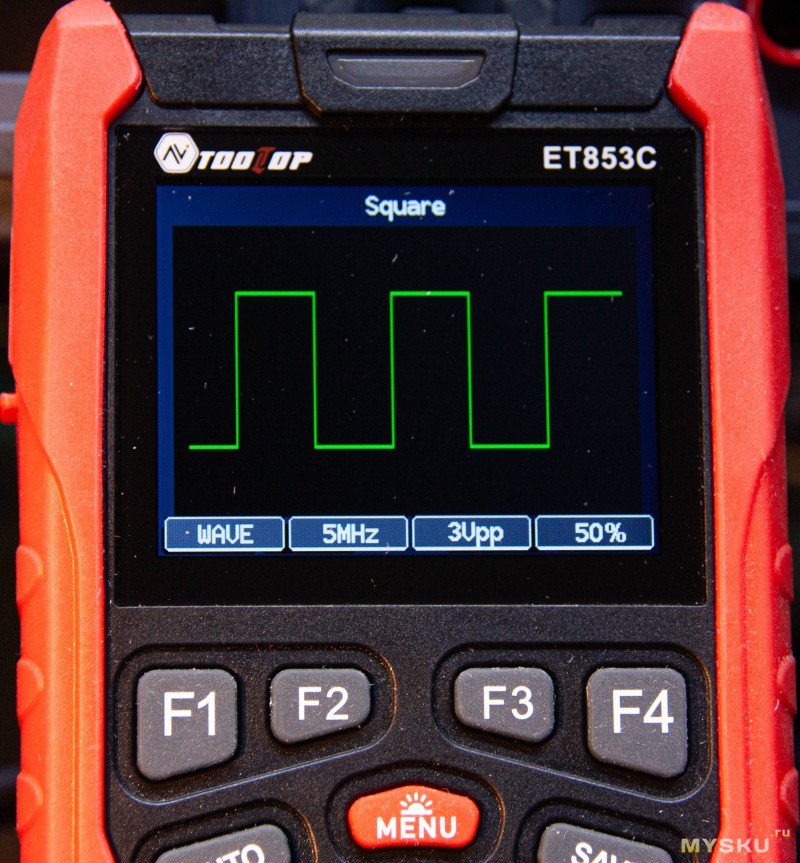

Генератор

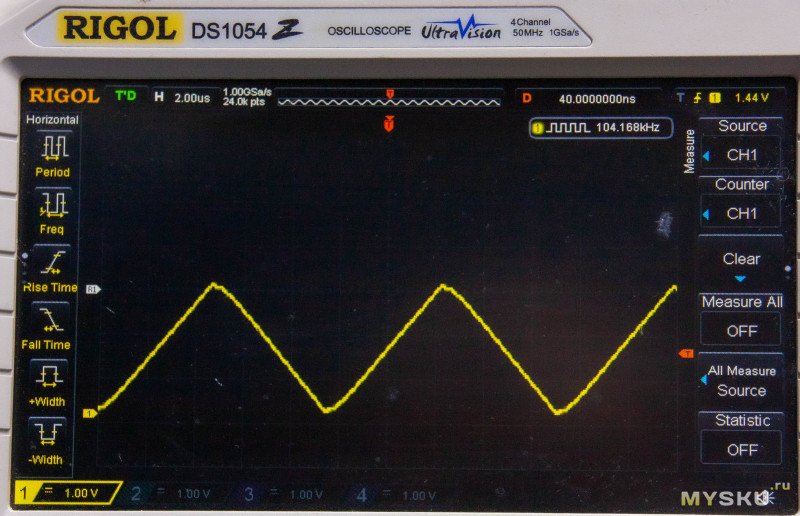

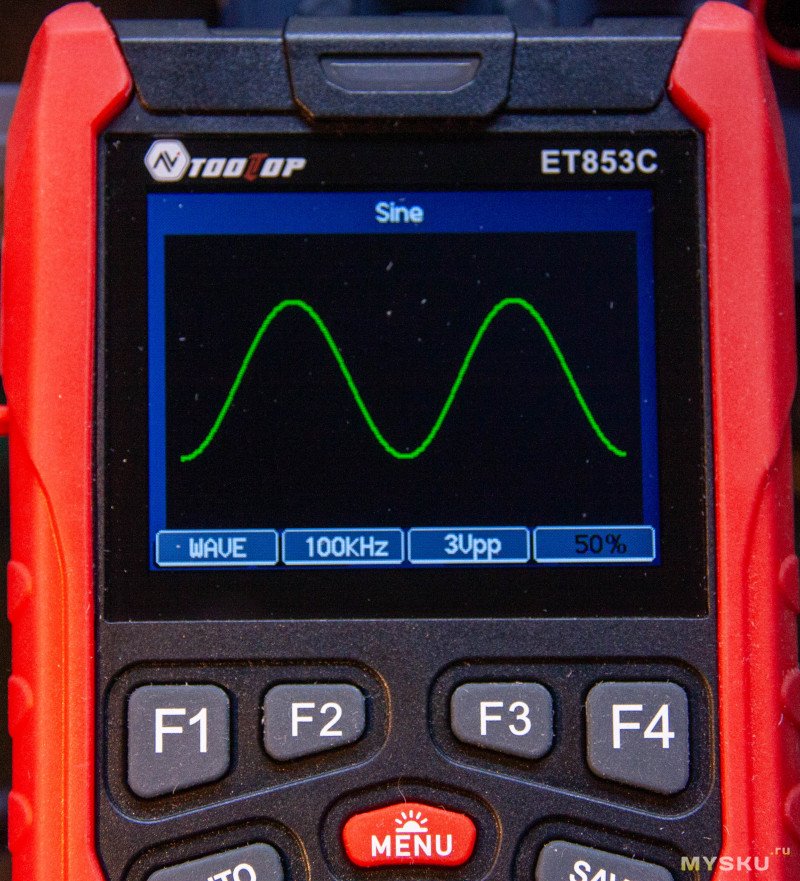

Генератор способен формировать сигналы прямоугольной, треугольной и синусоидальной формы с амплитудой от 0,1 В до 3 В.
Как уже заметили пользователи подобных многофункциональных приборов, сигналы низких напряжений, более «ступенчатые» чем те же сигналы 2/3 В.


Многими любимый тест мультиметров, на реакцию при прозвонке

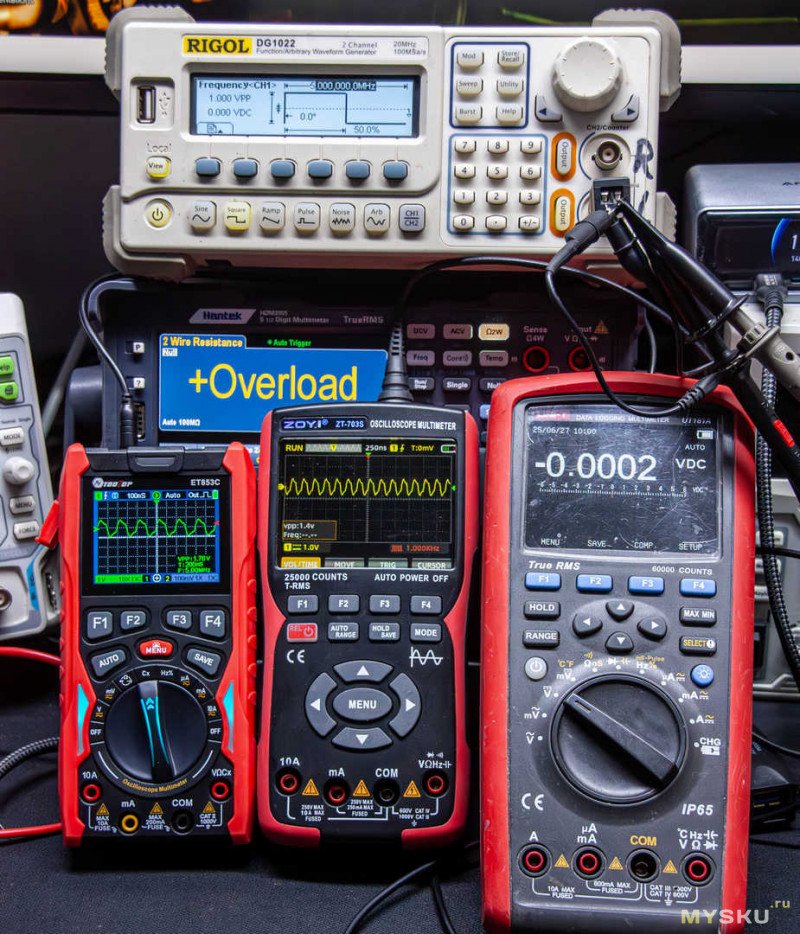

Пример работы осциллографа

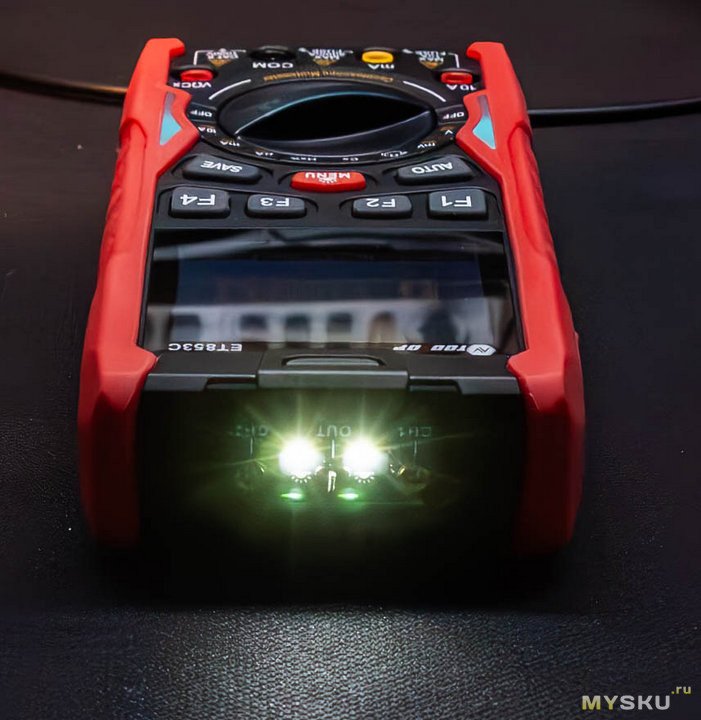

Ну и как же без фонарика? Удерживая кнопку MENU включается не яркий фонарик.
Сложно сказать какая в нем необходимость, но если лазить с мультиметром по шкафам, возможно фонарик пригодится.

Выводы:
Как для миниатюрного по своим размерам прибора, функционал богатый и главное что все работает. Режимы мультиметра работают чуточку медленнее чем у Zoyi, имеется ввиду не сам интерфейс, а смена показаний при измерении напряжений.
В режиме осциллографа, автоматический режим поиска исследуемого сигнала, работает быстрее чем у ZOYI, что касаемо частотных характеристик, мой генератор выдает 20МГц и оба прибора справляются одинаково. По непонятным мне причинам, некоторое время назад, мой Zoyi не хотел синхронизировать сигналы выше 1МГц, но после сделанного сброса до заводских установок и калибровки, все заработало нормально.
При работе с осциллографом, на маленьком дисплее меньше помещается информации, но тут ничего не сделаешь, миниатюризация.
Триггер в осциллографе настраивается, по фронту, спаду и по уровню.
Минимальная чувствительность осцилографа-50мВ без делителя, с делителем 500мВ, для сложных измерений этого явно недостаточно, но в таких комбо приборах, осциллографы больше как «показометры» и трудно предъявлять высокие требования.
Зато в приборе порадовало возможность измерения микротоков, как постоянных так и переменных, частотой до 1кГц, чем не может похвастаться Zoyi.
Использование прибора, интуитивно понятно, дополнительные функции могут активироваться удержанием функциональных клавиш.

Недостатки:
Не запоминает установки в меню осциллографа, попробую написать продавцу, может поправят в прошивке.
Нет измерения индуктивности(в ZOYI так же нет)

По традиции, на вопросы отвечу, обзор дополню.

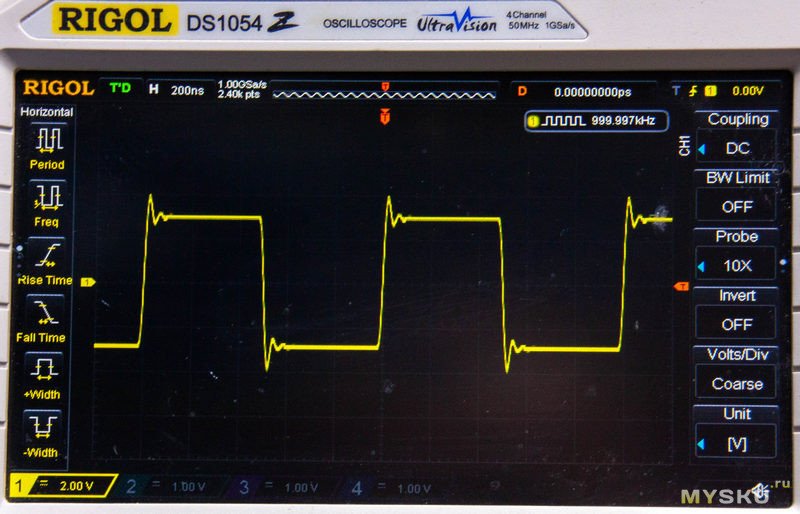

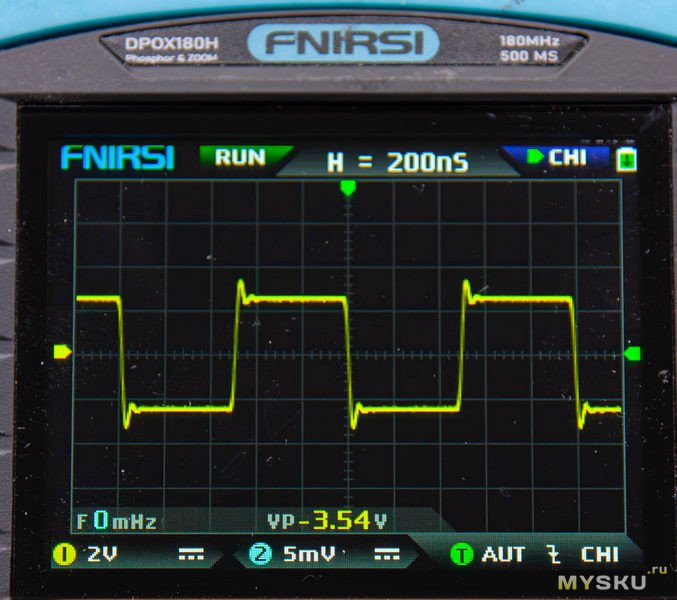

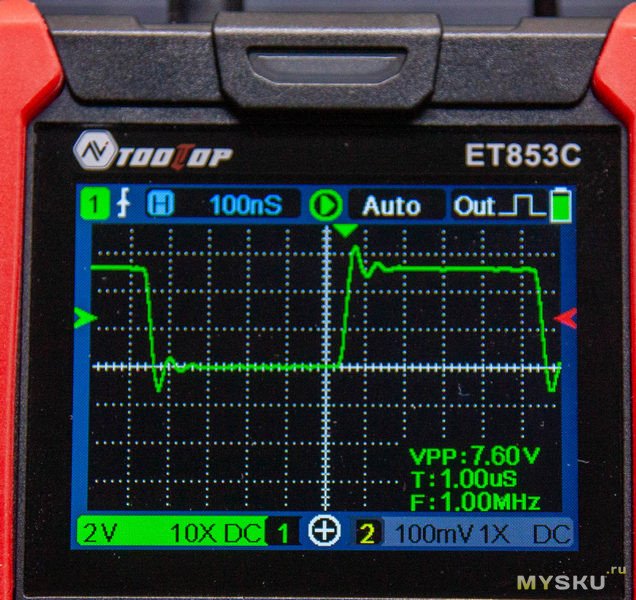

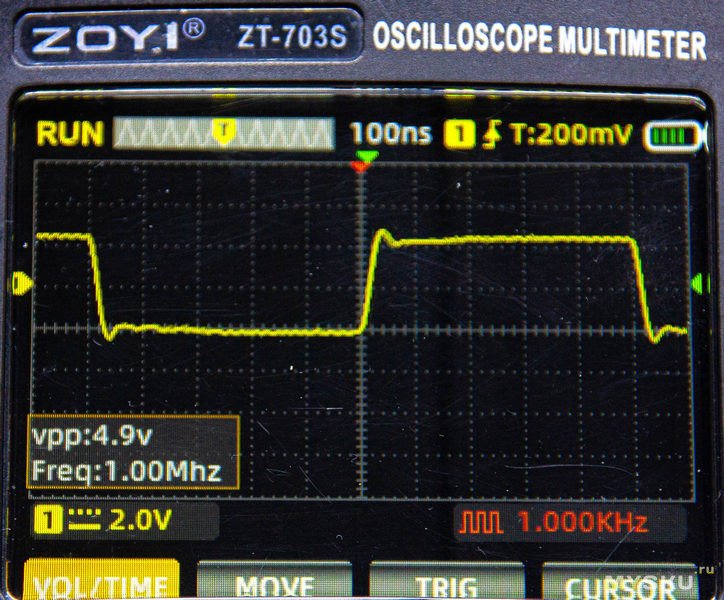

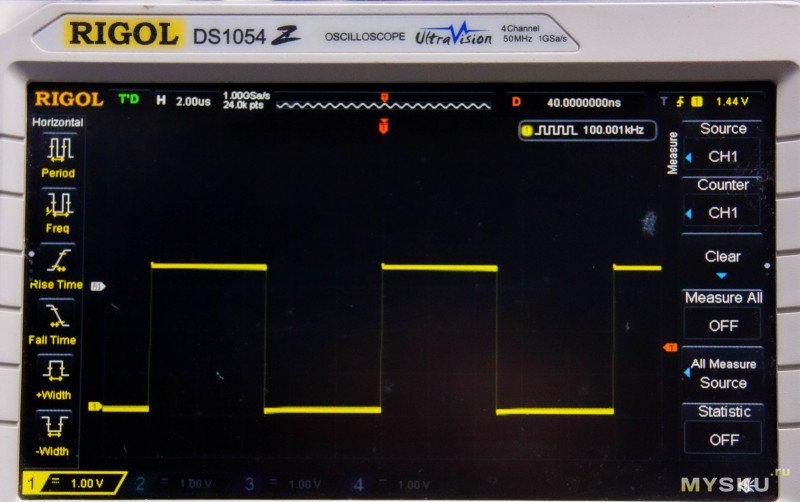

Дополнение. Сигнал 1МГц, меандр.
по этим скринам можно однозначно сказать что полоса у этого малыша, лучше чем у Zoyi.
Щуп использовался оригинальный Rigol, у ET853C-щуп комплектный.

На покупку работают купоны.
RU:67.99$-BG695e0a
EU:$69.99-10%-BG272ede

PS. Обзор будет дополнен измерением конденсаторов (испортился файл) буду переделывать.

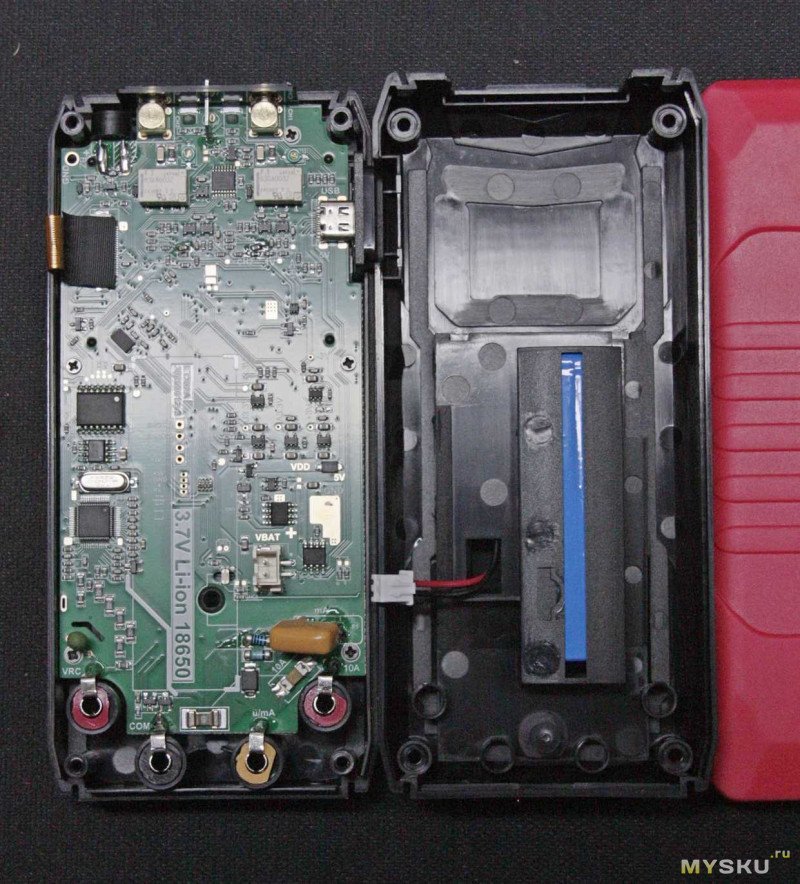

Добавлю еще фото разборки и переделаю фильм с осциллографом, с понятными пояснениями.
