Краткое введение.
Небольшой обзор-заметка без точных инструментальных тестов весьма хорошего, но не идеального мультметра-осциллографического пробника от компании Owon. Не только Fnirsi и Zoyi живёт рынок.
Фотографии не очень, сразу извиняюсь.

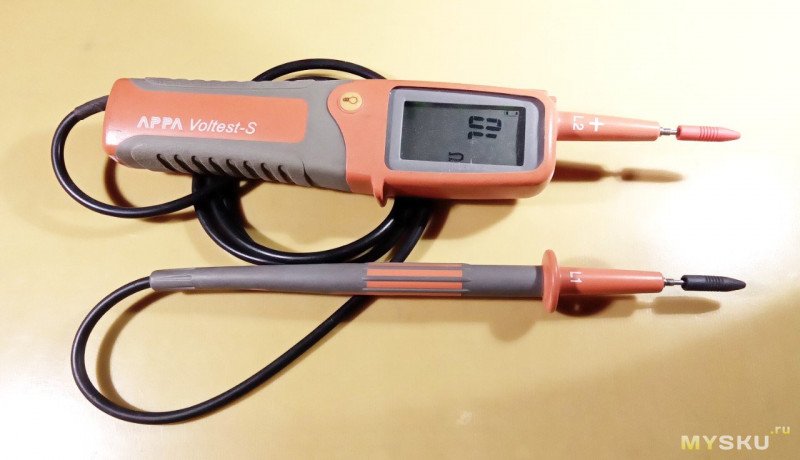

Наверное, в жизни каждого электрика порой возникают мысли «Эх, жаль нет ружья...» В качестве свирепого хищника выступает какой-нибудь очень быстрый и интересный переходный процесс или весьма аккуратный симпатичный серебристый энкодер или черный лазерный датчик, с которого хотелось бы измерить выходной сигнал, когда по конвейеру идет продукция, да штатного мультиметра на 2000 отсчетов да 2 изм/сек RMS явно не хватает.

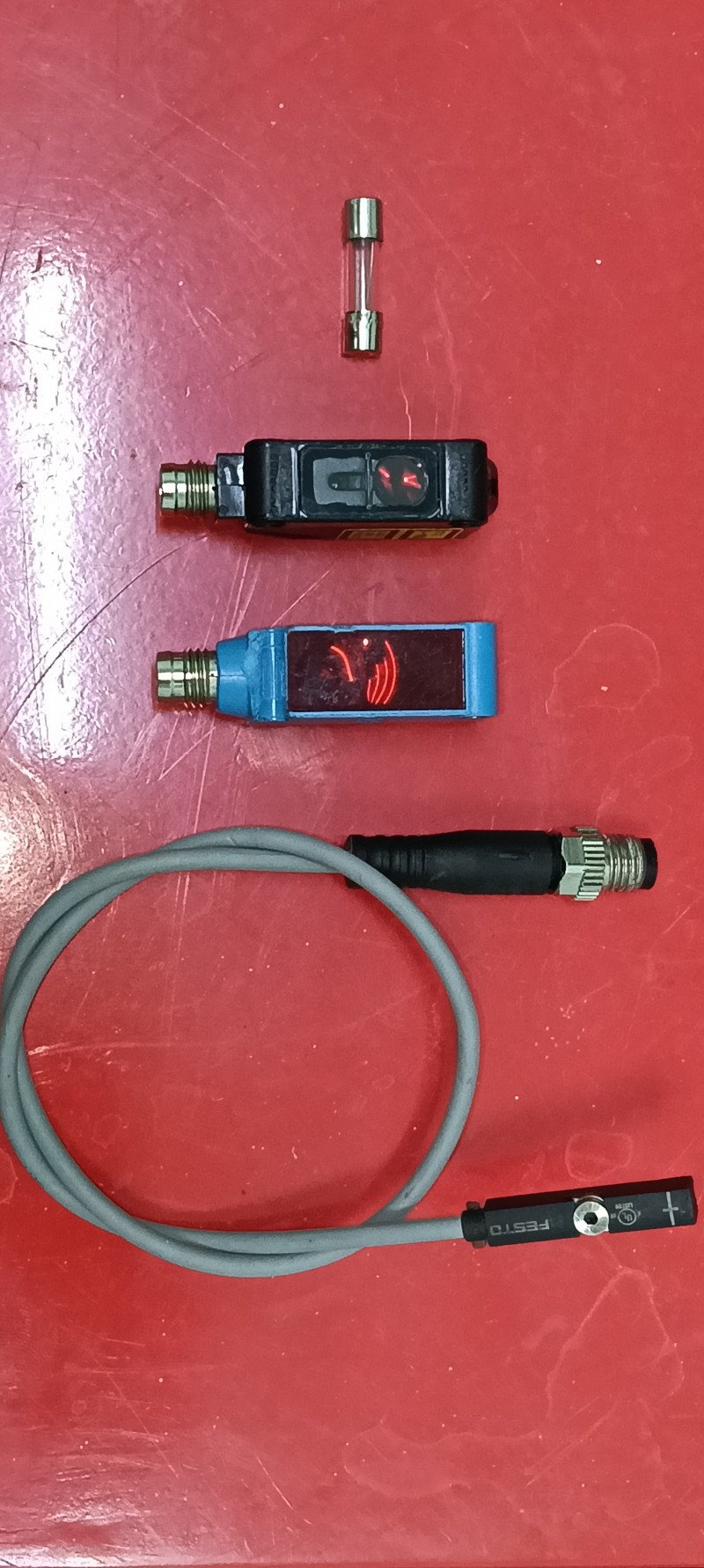

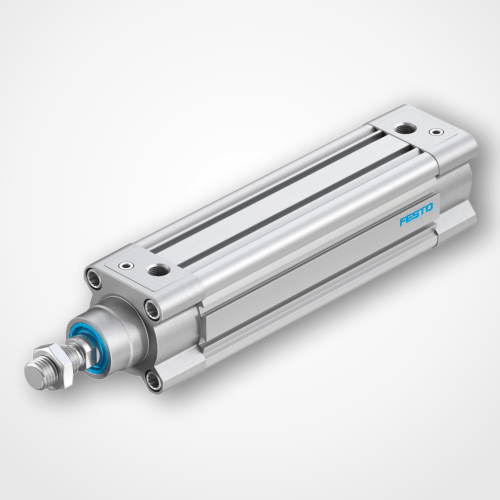

Вот здесь — снизу это геркон, который устанавливается в специальные гнезда пневматических устройств (внутри например, пневмоцилиндров, на штоке есть магнит и данные датчики сигнализируют что рабочий шток цилиндра дошел до определенной точки. Разъем типовой — М8), а сверху — два диффузионных оптических датчика. Размер — как у спичечного коробка, а внутри — целый богатый мир: свой блок питания, микропроцессор, оптическая подвижная схема, светодиодный или лазерный источник и приемник. Это достаточно большие устройства, они служат для разных задач: количество и факт прохождения в установке или конвейере изделий, наличие в бункере заготовок, в некоторых случаях положение узлов и как часть логических схем проверки правильности построения маршрутов прохождения изделий по конвейерам. Работают по принципу получения отражённого луча. Их вообще тьма тьмущая — некоторые оснащены весьма продвинутой физикой и математикой и могут на фоне серого металла обнаружить прозрачную пластиковую бутылку в движении и позволяют себя дополнительно программировать и конфигурировать, могут работать по цифровым шинам, IO_Link, например.

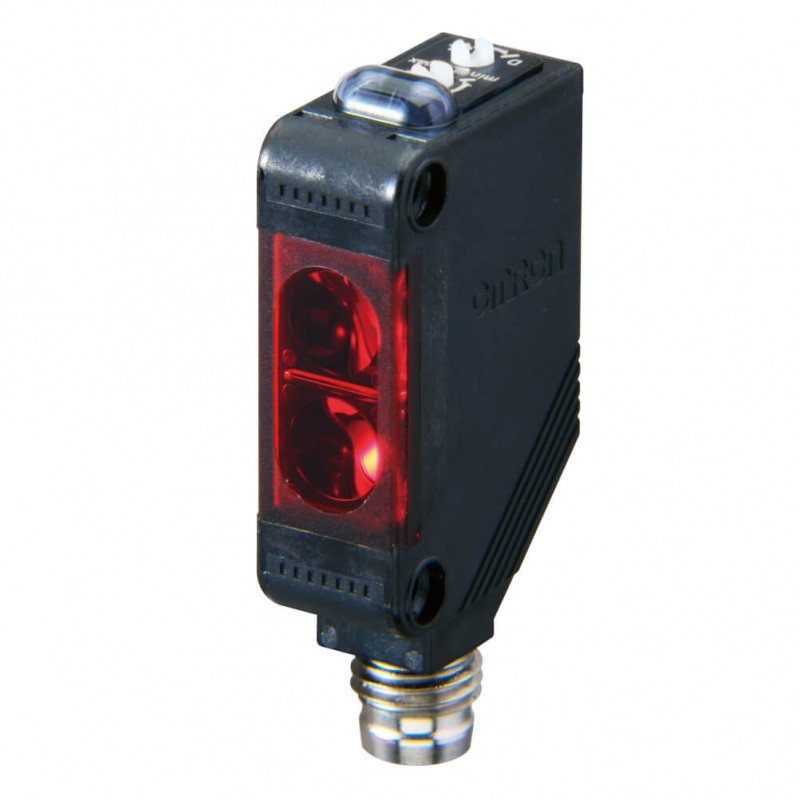

Всем известные черные риски на упаковке — это развитие таких датчиков: фотометка. Они работают как граничные датчики — простейшие камеры: ищут черную метку на белом фоне после чего меняют состояние выхода. На TetraPack (это соки, молоко и все такое) это называется «Узор» и первые такие технологии появились еще в 1960х — поэтому он такой сложный! Датчиков то два. По крайней мере с 1970 годов он не поменялся и технология обратно совместима на протяжении десятилетий. Самый шик — это RGB фотометки, они могут различать даже цветные риски. Они играют роль триггера — если фотометка переключила свое состояние для машины это сигнал выполнить очередной такт работы, например, насыпать продукт в упаковку, протянуть ее до следующей фотометки и осуществить сварку шва. Да.Да, это сварка.

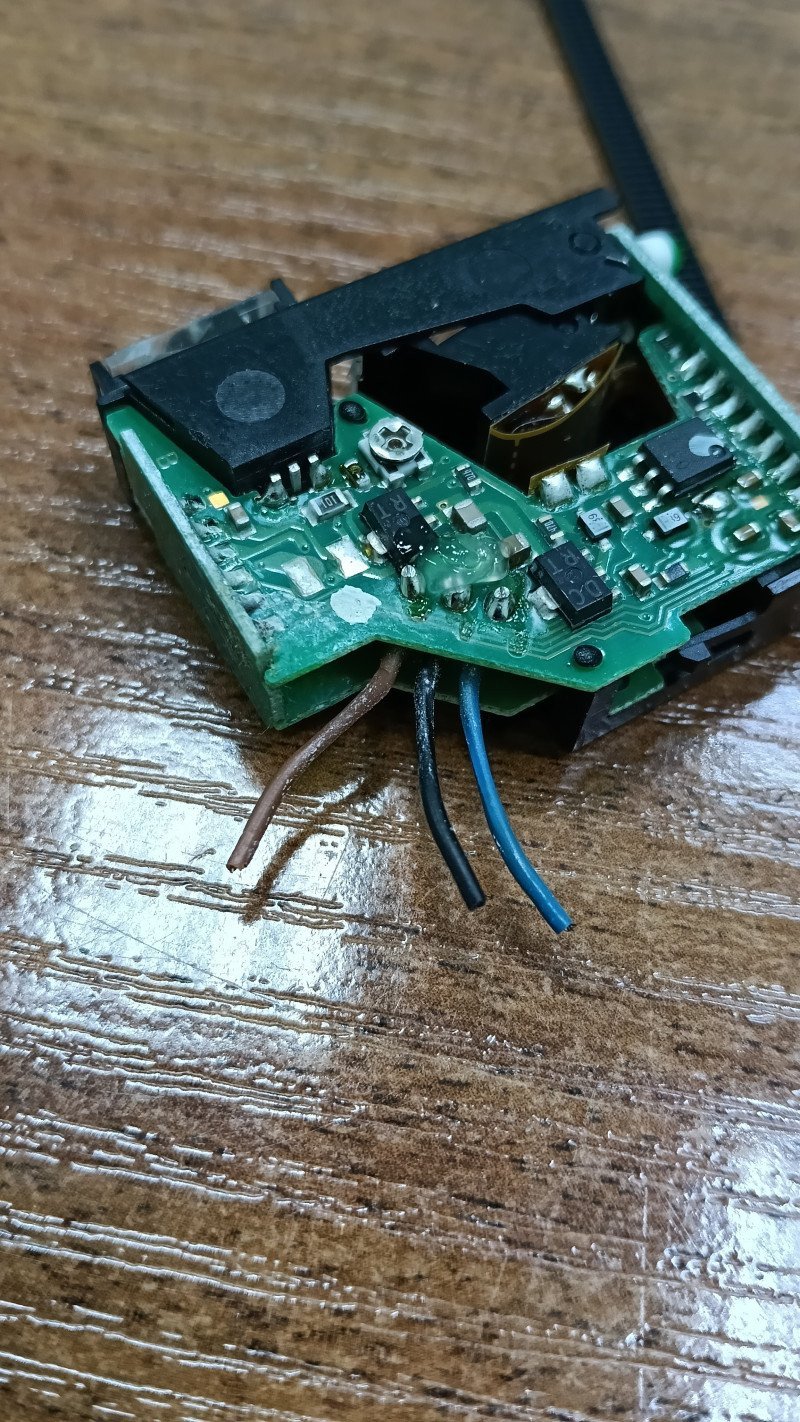

Это датчик 1990 — 2000 годов, самое начало — размер как два спичечных коробка. Оторвали ему хвост, удалось поменять. Степень упаковки этой трехмерной головоломки можно оценить. Фото техническое, нужна была распиновка — разобрать и вытащить из корпуса блок плат и оптики было совсем непростой задачей.

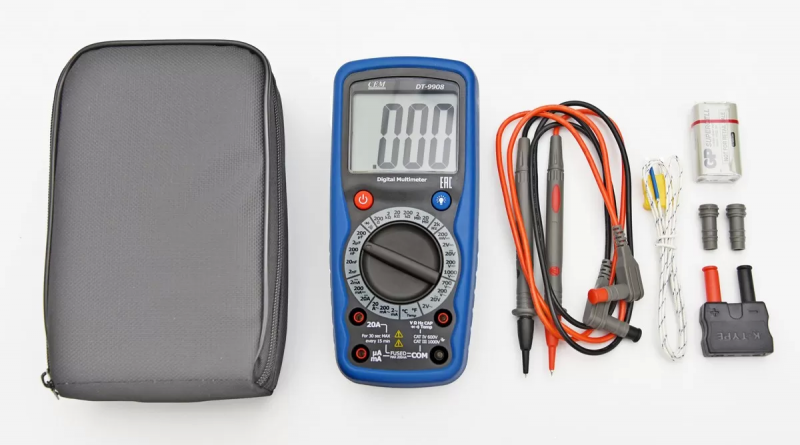

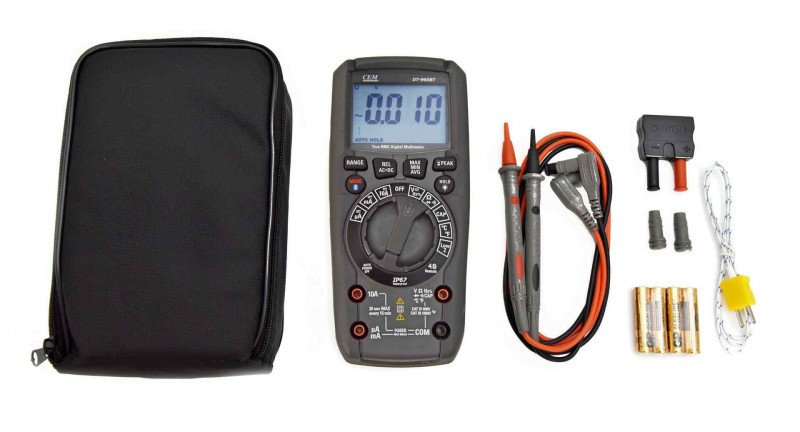

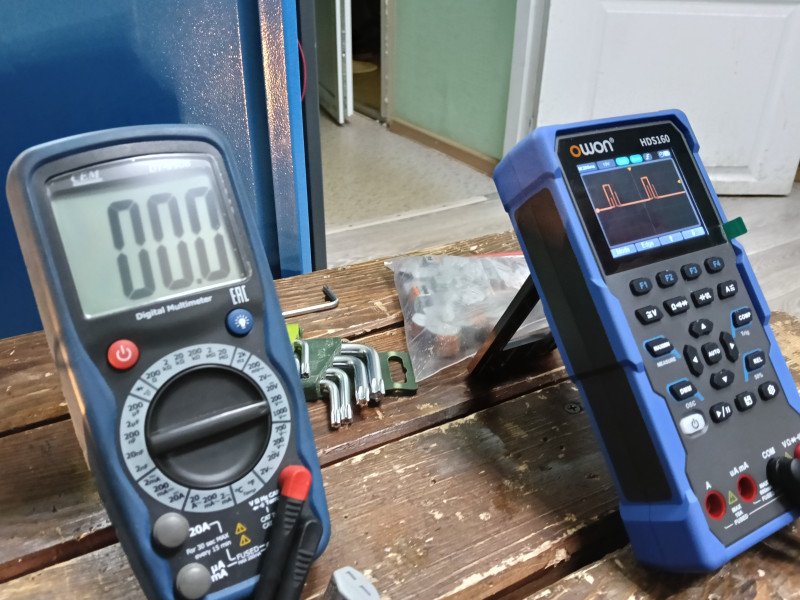

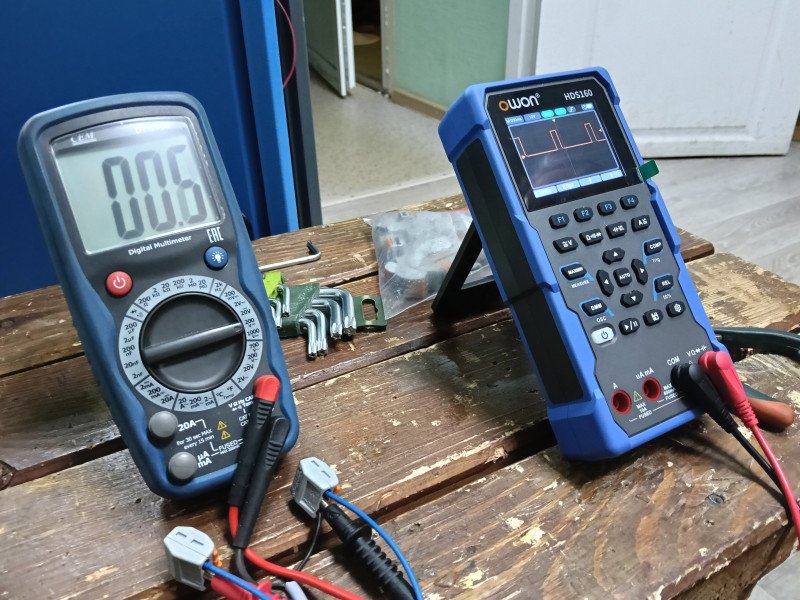

В своей практике я обычно пользуюсь CEM DT-9908 Для меня его возможностей в 95% случаев хватает. Это очень хорошее решение когда нужно что-то дуболомное и надёжное, способное работать где угодно. Лучше него подошел бы если только DT-965BT.

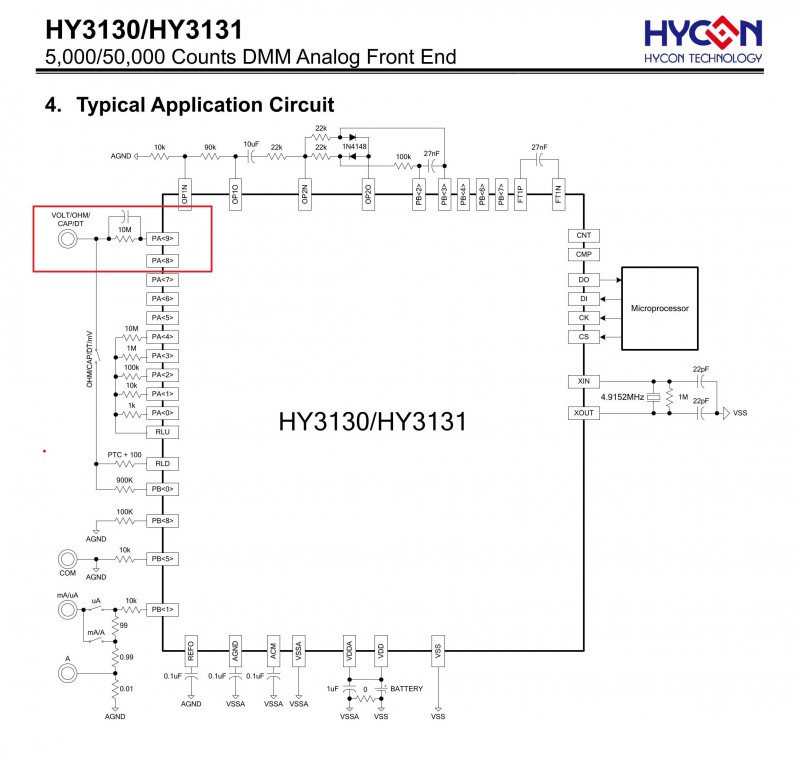

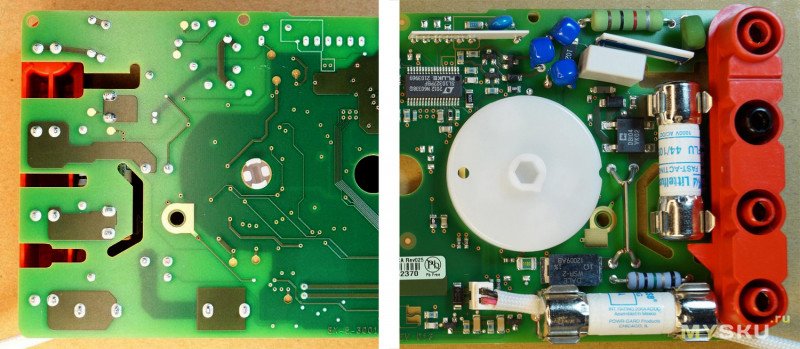

Основная задача промышленного мультиметра — в первую очередь способность пережить падение и затопление, неправильную эксплуатацию (а давайте зарядим прозвонкой в сеть 220В! Ой!), иметь классный большой и контрастный дисплей. И только потом идут разряды, где основной вопрос — кратные 2 неудобные, всегда лучше заплатить за кратные 4-6; точность и навороты. Объясню позицию на одном примере. Большинство блоков питания промышленной автоматики да и плат возбуждения синхронных генераторов оснащены однооборотными резисторами- потенциометрами. Вам кроме генератора Linz, где единственная на моей памяти многооборотная регулировка, некуда будет применить приборы с пачкой действующих разрядов после запятой.
А тут резисторы сильно попроще.

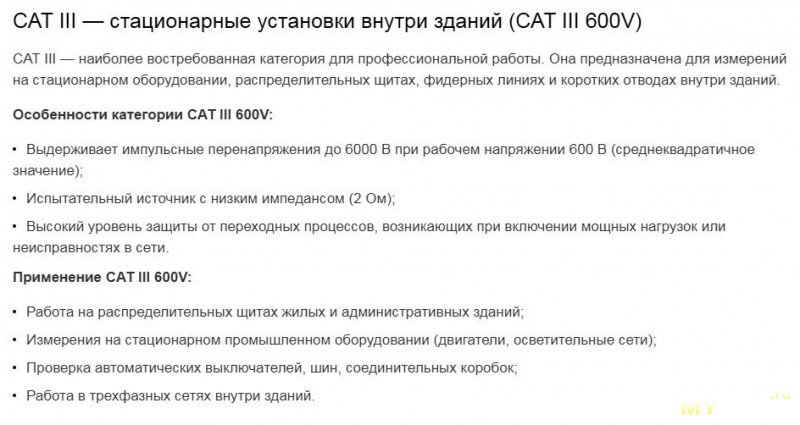

Второй момент. Большинство различных приборов, рассчитано на питание в ряде случаев от 9В до 32-36В, 25-26В являются нормальным явлением. В большинстве случаев выставляют 25В с учётом потерь в питании при номинальном 24В. Поэтому 25,0443В и 25,1В для устройств будут равнозначные. Там они это напряжение переработают в необходимое внутренними блоками питания.
В третьих, лучше работающий «плохой и немодный» мультиметр чем в воскресенье в три часа ночи никакого, когда он нужен.
Несмотря на все странности и обилие реликтовых мультиметров, я все же считаю что CEM делает неплохие промышленные приборы, особенно учитывая некоторые мультиметры производятся и продаются уже по 15 лет — на плате того же DT-9908 дата разработки 2012 год. По этой логике нам бы брать CEM DT-9989. Прибор родом года 2011-15, тогда это был космос и сейчас он весьма хорош, особенно для промки. Есть только недостаток — цена. Найти и выложить на периодическую эксплуатацию почти 90 000 рублей для меня нереально. Поэтому по возможности трезво начал изучать рынок разных бюджетных скопометров и ручных мультиметров-осциллографов с упором на безопасную работу при сетевом напряжении.

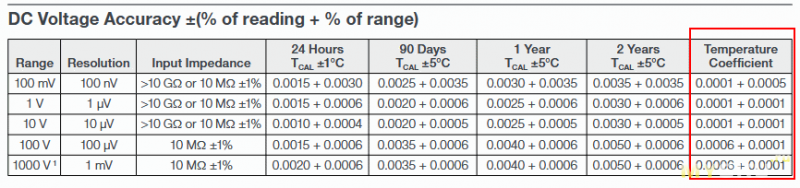

Я немного расписал данную ситуацию так как если начать изучать информацию по измерениям в интернете то можно получить точную картину чего необходимо инженеру — электронщику. То что нужно электрикам выяснить сложнее. Поэтому здесь картина будет со стороны человека, который работает в области промышленной электрики с упором на вторичные цепи и системы питания и управления оборудованием.
Спустя примерно год- два ленивого изучения что интересного есть в дешевой метрологии выяснилось:
1. Большая часть комбайнов — это к карманному осциллографу добавили мультиметр, в основном по остаточному принципу;
2. Особого выбора нет;
3. Китайцам надо менять отношение к UI, шрифтам.
4. Есть деньги и задачи — скопометры Fluke еще долго будут эталоном (я ими работал, прямо песня).
В один день я узнал что существует бренд Owon, а у них есть линейка HDS которая по практически всем параметрам удовлетворяет мои скромные запросы, чего я не нашел у Fnirsi и Zoyi:
1. Наличие осциллографа, берущего сигнал с основных щупов (для меня важно соответствие ГОСТ Р МЭК 61010-1 CAT III — IV так как в шкафах есть и слаботочные и силовые компоненты. Не хочется создавать риски для повреждения оборудования из-за недостаточной изоляции от корпуса или приборов. Одно дело на столе, а другое когда вокруг намешано чёрти что.
2. Удобная разрядность у HDS160.
3. Более высокая скорость работы.
4. Мультиметр оснащен почти всем необходимым для работы, есть редкие настройки под себя. Нет режимов LowZ и отсечки нечетных гармоник (VFC), ну так это не Yokogawa, да и ограничения чипсета HY3131 тоже влияют. Похоже, мультиметр использует недокументированные возможности чипсета так как разогнан до 60к отсчётов при паспортных 50 для АЦП.
Что не так с Owon HDS120/160 по сравнению с CEM DT9908.
1.Явная неподготовленность для промышленности. Прибор для аккуратной эксплуатации что бы не ронять и не капать на него всякой гадостью;
2. TRMS до 1кГЦ. CEM идет до 100кГц;
3.Осциллограф на CEM сделан с большим количеством функций и способов анализа сигнала;
4.Нет нормальной синхронизации с телефоном/ноутбуком. CEM можно использовать как регистратор сигнала, Owon нет.
Что не так в Fnirsi DST210 и Zoyi ZT703 по сравнению с HDS 120/160.
1. Вопросы с аттенюаторами и изоляцией.
2. Интерфейс и шрифты. Как говорят: «Лучше бы на сварку посмотрел». На Owon нормальные: шрифты, кегель; нормально продуманный интерфейс, соответствующий ожиданиям от прибора. Спокойные шрифты: основная информация — большими цифрами, вспомогательная — мелкими и рядом. Спокойный интерфейс без эффектов в духе плохой космофантастики 00х и дешевых сериалов.
2.1. Качество подготовки документации тоже не в пользу Zoyi сравним с Owon. У Zoyi есть адаптированные российские инструкции, подготовленные дилерами и они сделаны в разы лучше. Я считаю что если делаешь прибор то все что входит в его комплектацию должно быть на хоть каком то уровне выше подвала, а не быть китайским ширпотребом. Как лазером сдирать маркировку с чипов — так первые, как заняться сайтом и документацией — лапки. Это системный подход, это много о чём говорит. У Owon технические характеристики прописаны максимально полно с ограничениями, полосами пропускания и прочим. У Zoyi нет такого.
3. Фотографии разборки Fnirsi показывают что соответствие CAT IV как мне кажется сомнительны в реальности — одни впаянные SMD предохранители чего стоят (см табл F1 стр 90 выше указанного ГОСТ — SMD перекроет на раз-два дугой). CEM в этом вопросе без сомнений, а Owon — ну по минимуму. Fnirsi 2C53T выглядит в этом плане получше; и вот что что а Fnirsi туда кладет образцовый чехол. Всем бы такие.
Zoyi и Owon в этом плане похожи. Обзор на Zoyi от uncle_sem есть на PlusPda — Zoyi ZT-703S, на Fnirsi — от bdos Fnirsi DST 210. Есть некоторые вопросы по изоляции высоковольтной части и техническим прорезям (у HDS120 они есть, у HDS 160 нет). Но надо смотреть на чипсет. У Owon это Hycon HY3131. По сравнению с Yokogawa или Brumen защита как и по ЭМП так и аварийным процессам оставляет желать лучшего, но что есть то есть. В плюсы Owon можно записать хорошие крупные и качественные предохранители.
Вот если смотреть на управление, если брать межу всеми тремя братцами из ларца то тут у всех прямо хорошо. Это прямо нормально. В целом, кстати они все придерживаются общих канонов.

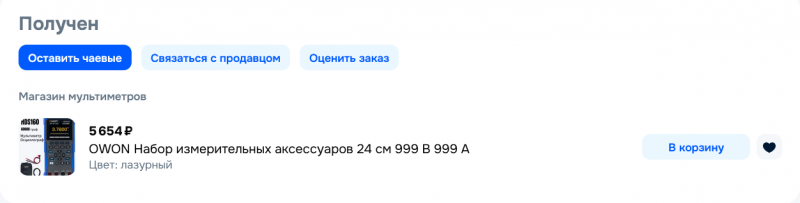

Итого, разобравшись с небогатым выбором предстояло решить где купить. Изначально планировалось на ВсеИнструменты так как и быстрее и меньше головной боли с вопросами доставки, но Ви перестали быть партнёрами Сбербанка и их бонусных программ, что резко сделало покупку невыгодной. Если брать китайские магазины, то ценовой разницы между HDS120 и HDS160 практически нет: 120 версия стоит на 1000 рублей дешевле, но и в целом будет хуже. Загадочно, но HDS160 в российской рознице в любом случае нельзя найти. Только Китай. Заказывал в этом магазине так как выбора особо нет, да и специализация чисто на мультиметрах. Хоть что-то.
Еще раз ссылка на инструкцию с вкладышем-спецификацией мультиметра.
Купил 9 апреля, а доехал он 30 числа. Весьма быстро.
Коробка была упакована в стандартный пупырчатый пакет в натяг отчего она пострадала. К счастью, сам прибор остался цел так как коробка ему с запасом.
Сама коробень немаленьких размеров, что говорит что внутри нас скорее всего ждет что-то далеко не игрушечное.

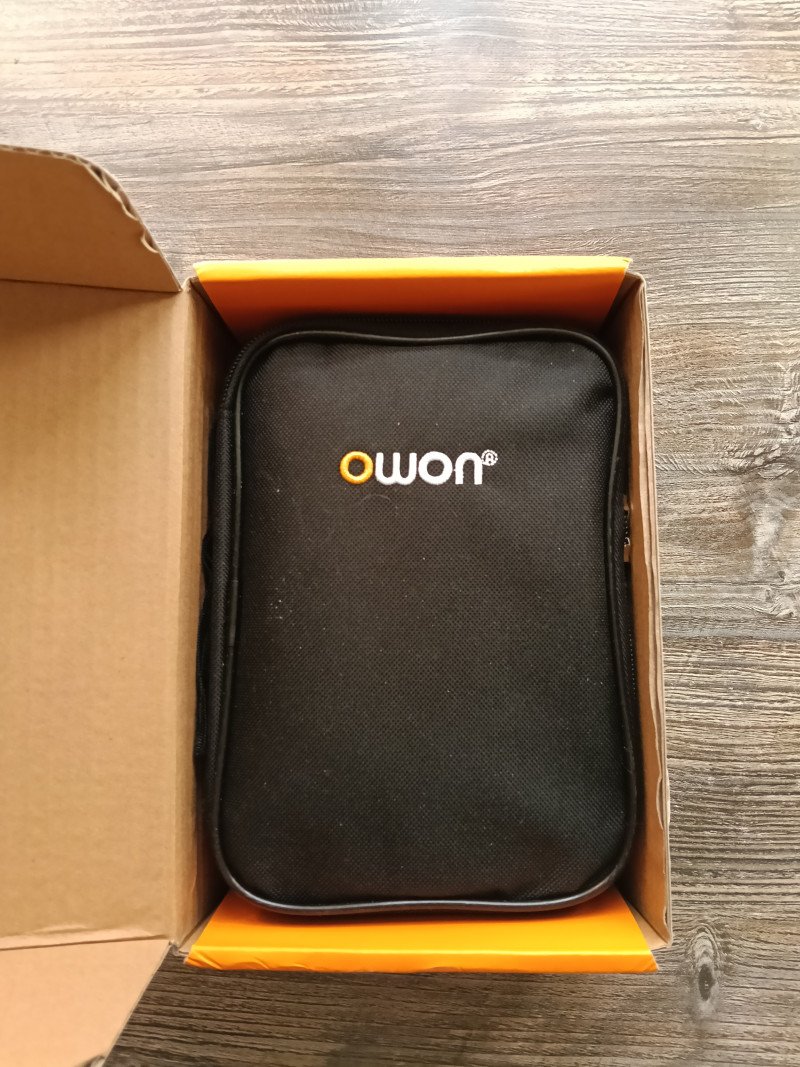

Внутри ожидает немаленький тканевый чехол, а под ней пакет с документацией. Собственно, избыточность чехла и документация спасла прибор от потрясений.

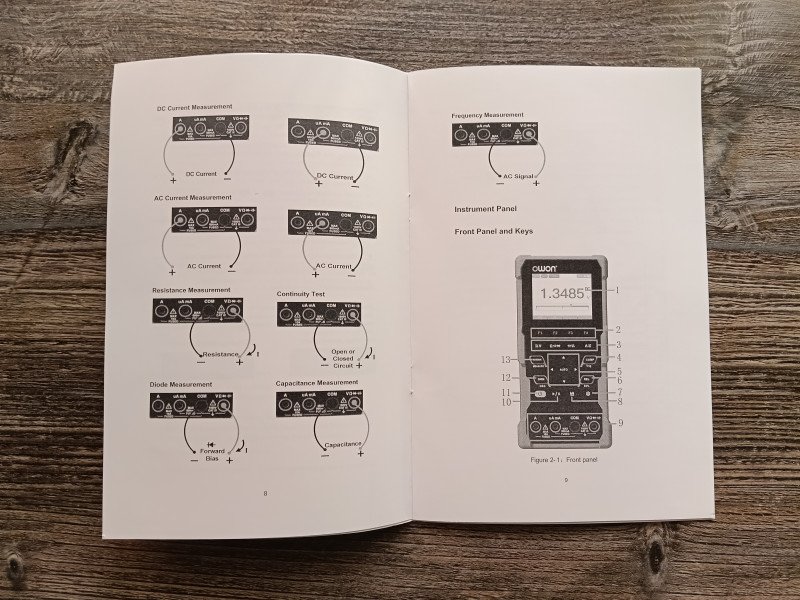

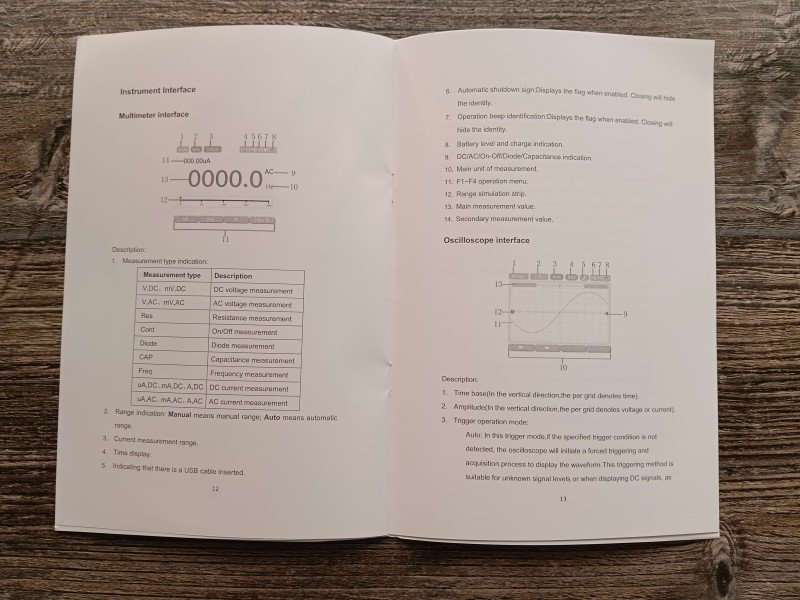

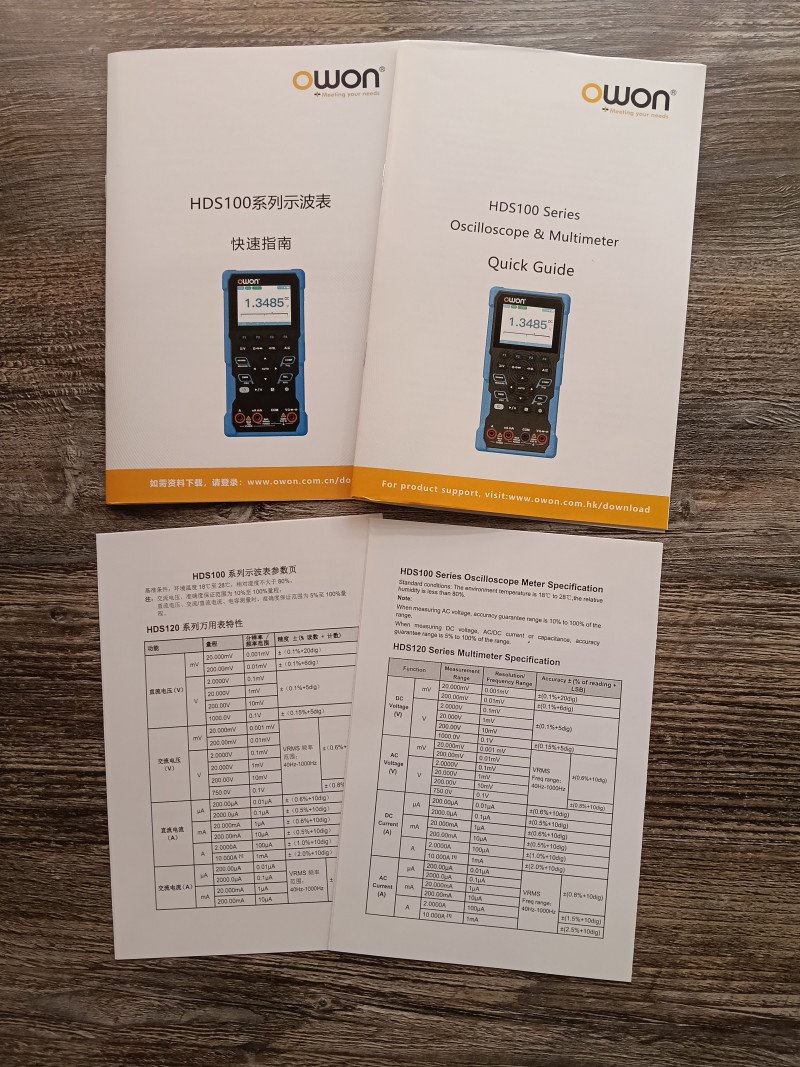

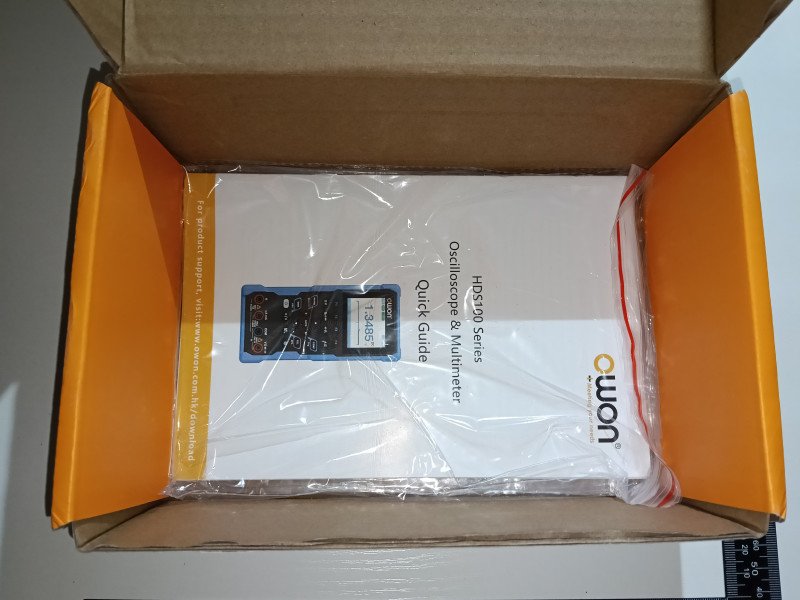

Осмотрим документацию, дабы не уподобляться пользователям с алгоритмом «сломал-думаешь-читаешь инструкцию». Есть оригинал на китайском, есть дубль на английском. Технические спецификации отдельно. Стоит отметить что напечатано хорошо, аккуратно. Бумага плотная, мелованная, иллюстрации чёткие. Азиатский шрифт только в иллюстрациях.
Почитали, полистали, откладываем и раскрываем сумку.
Из сумки достаем комплект:
Мультиметр
Щупы
Кабель USB A -USB C.

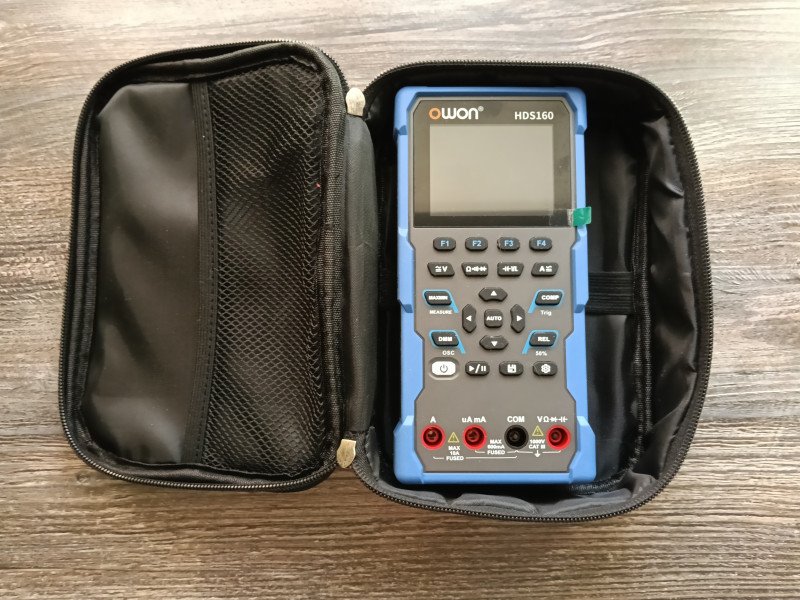

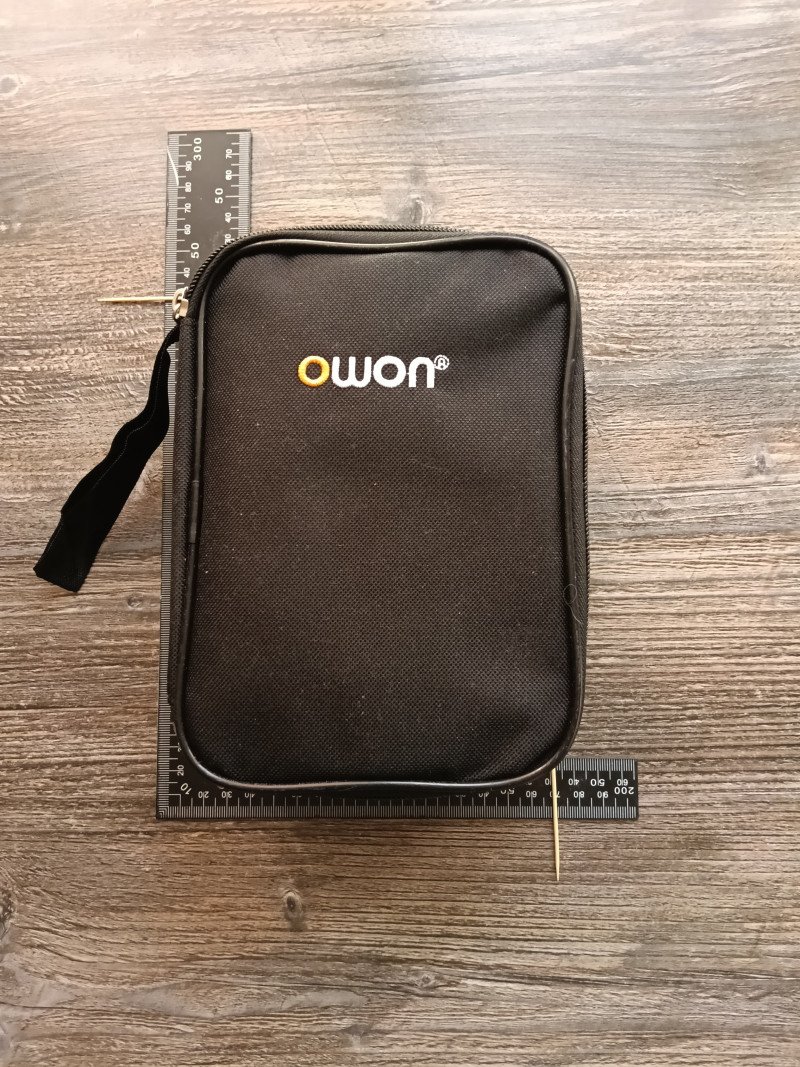

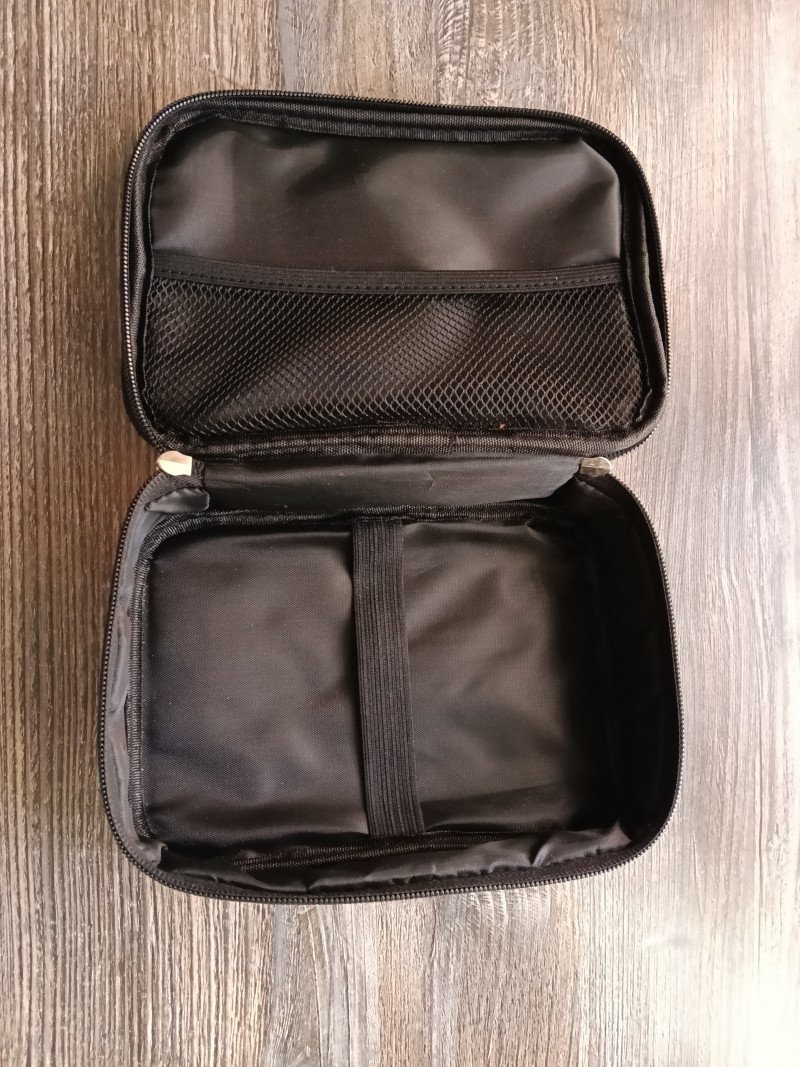

Начнем с сумки. Сумка явно досталась от старших братьев — осциллографов и имеет солидный запас по габаритам, а сбоку, на крышке есть сетчатый карман. Сделана из полиэстера плотностью 600 Денье и имеет вставки из вспененного полиэтилена для защиты. Сбоку темляк из тесьмы. Молния двойная. В целом, добротно.

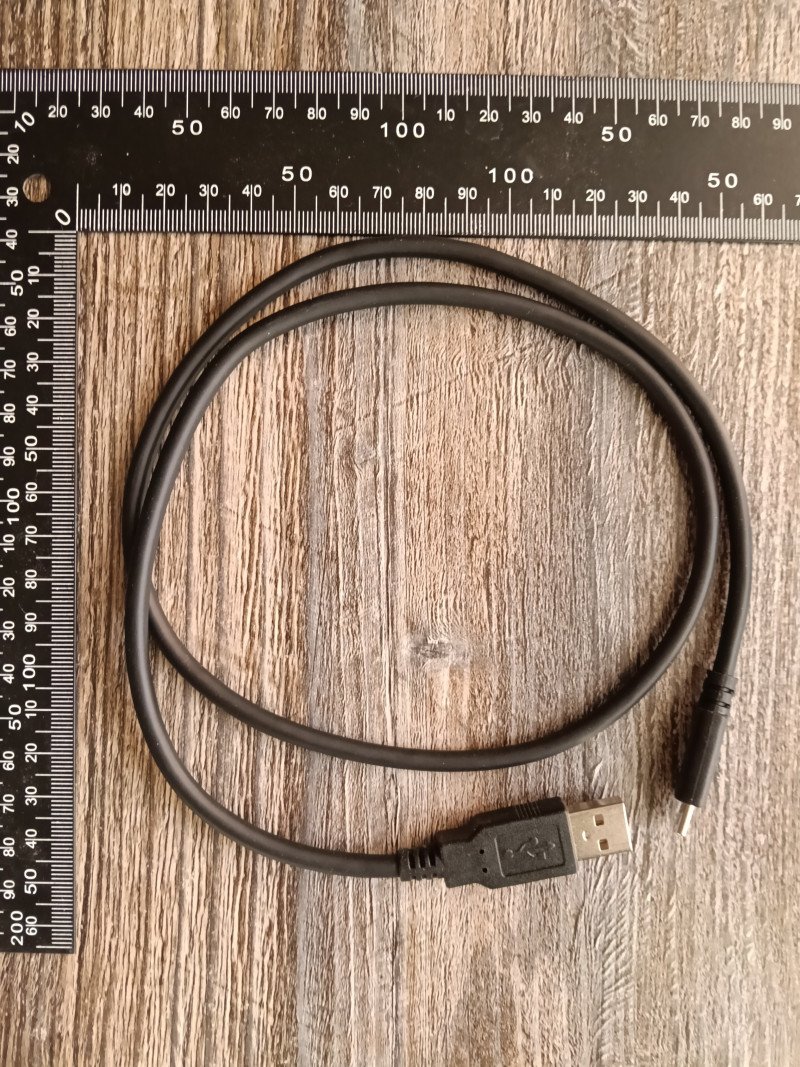

Кабель USB A — USB C. Обычный, полностью стандартный, но безымянный кабель длиной ~ 0.8 метра. Поддерживает передачу данных, USB 2.0. Под эту задачу — большего и не надо. Периодическая зарядка и сбросить немного данных вот и все его задачи. По сравнению с современными кабелями как спагеттина этот отличается приятной толщиной и добротностью.

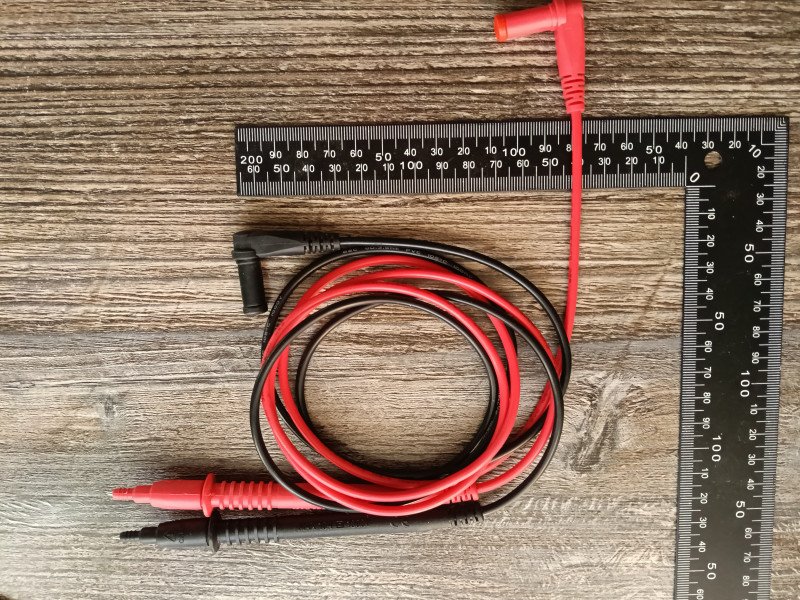

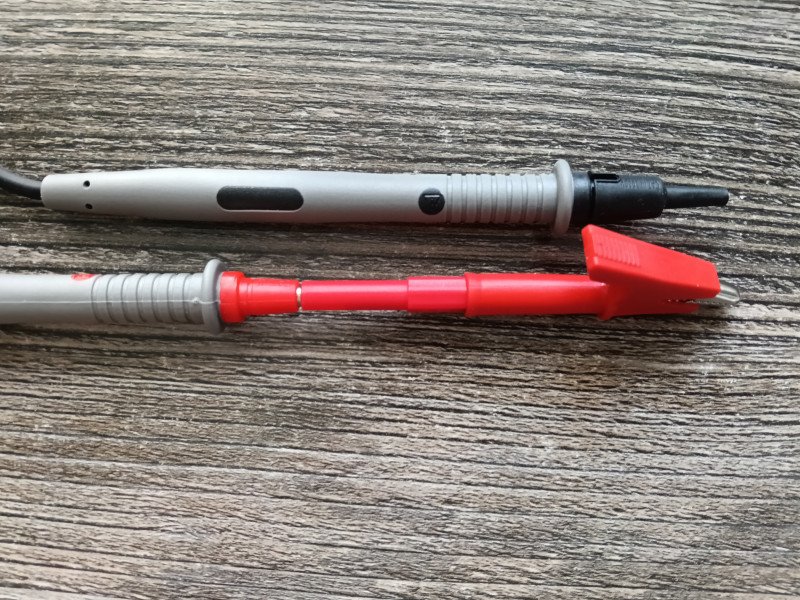

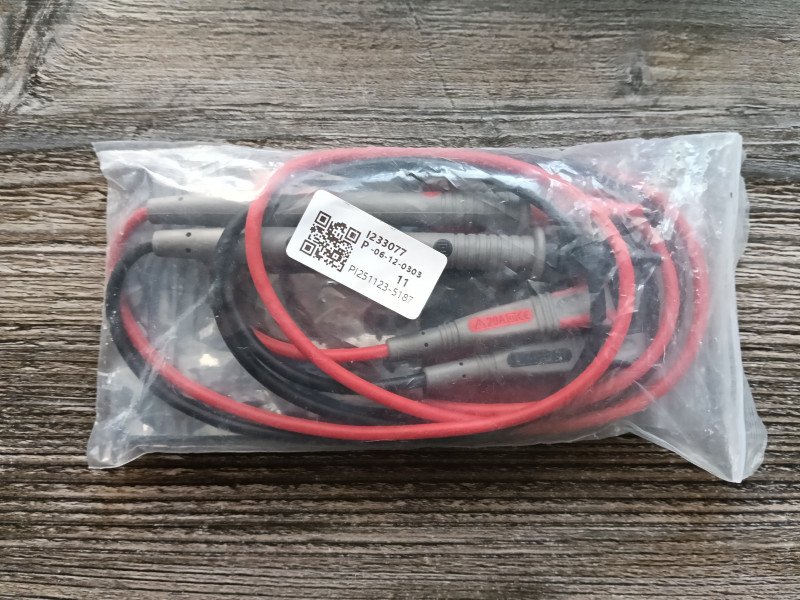

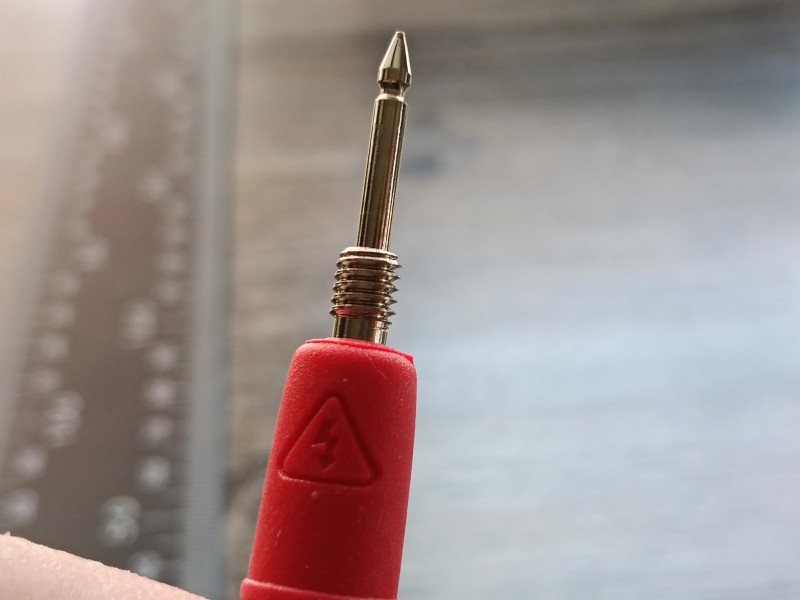

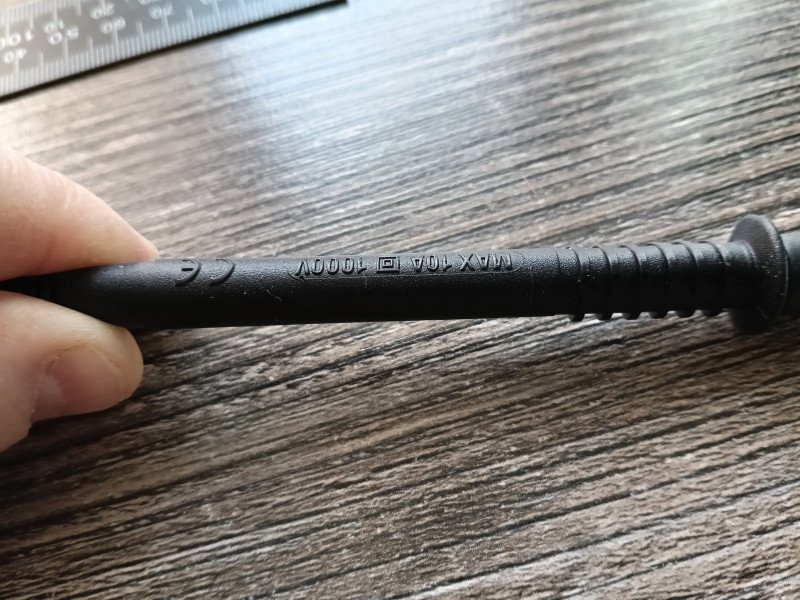

Щупы. Весьма среднего качества, сами щупы весьма тонкие. Материал провода — ПВХ, безымянный со странной маркировкой «OD 3.5mm» вместо сечения. Рассчитаны на 10А. Длина около 1м.
А вот тут нас обделили. Есть возможность накрутить крокодилы, но их производитель пожадничал. Они идут например, c BT-41.
Дополним щупами поинтереснее. Например, вот такие силиконовые Cleqee. Брал на Ozon в случайной лавке зимой. Ссылки сейчас не существует. Альтернатива. Модель набора — P1503D.
Поставляется в таком пакетике.
В наборе:

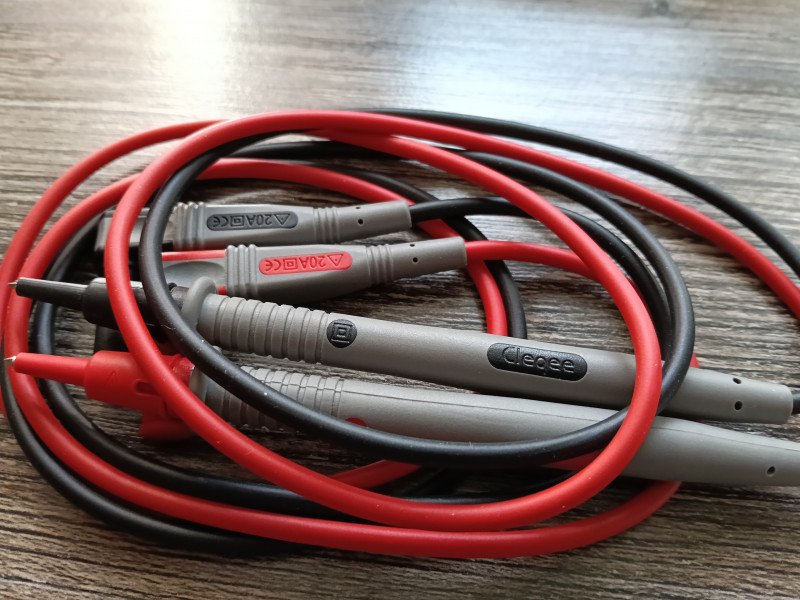

Щупы. Провод толстый, силиконовый, без обозначений. Завяленный ток — 20А. Сами ручки щупов также пластичные, но из ПВХ. Длина — 1,2 метра. Удлиненные. Сопротивление — 0.12 Ом.

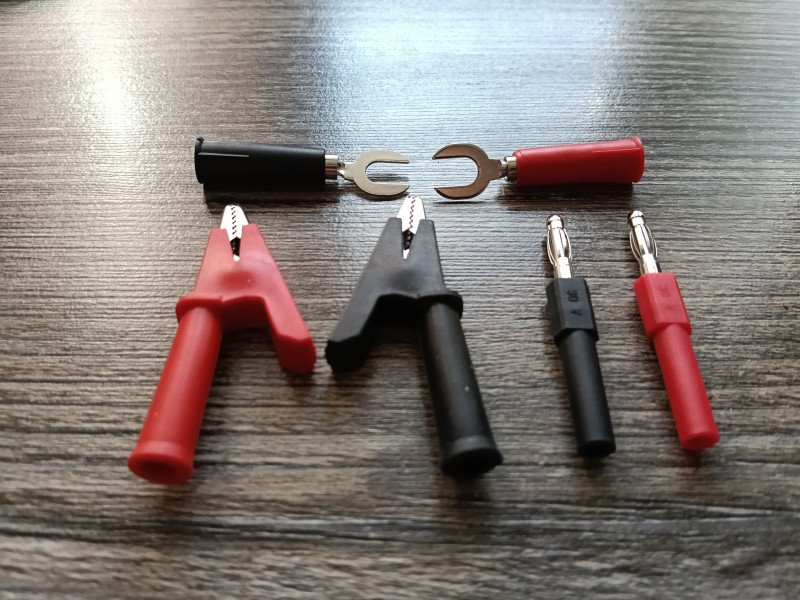

Набор крокодилов и вилочек. Надпись гласит что изоляция до 30В. Соединение — скользящее. Если банан за счет лепестков входит туго, то тонкий щуп в банан садится куда более свободно и грозится выпасть. Лучше бы резьбу сделали.
Собранная конструкция увеличивает длину щупов вдвое. Зато очень удобно подключится на клемму заземления и спокойно проводить измерения.

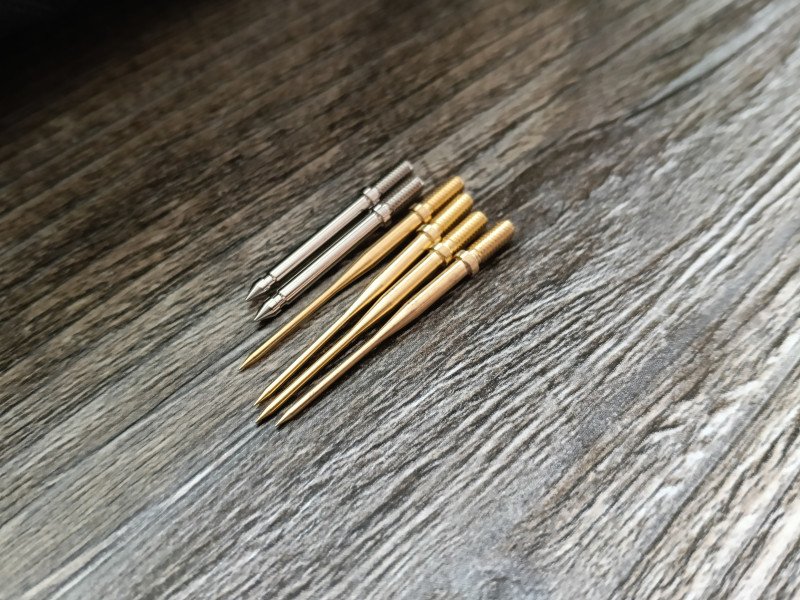

Запасные иглы. 2 комплекта приборных для электронщиков, 2 общего назначения. Рисок для ключа нет. Затягивать приходиться утконосами.

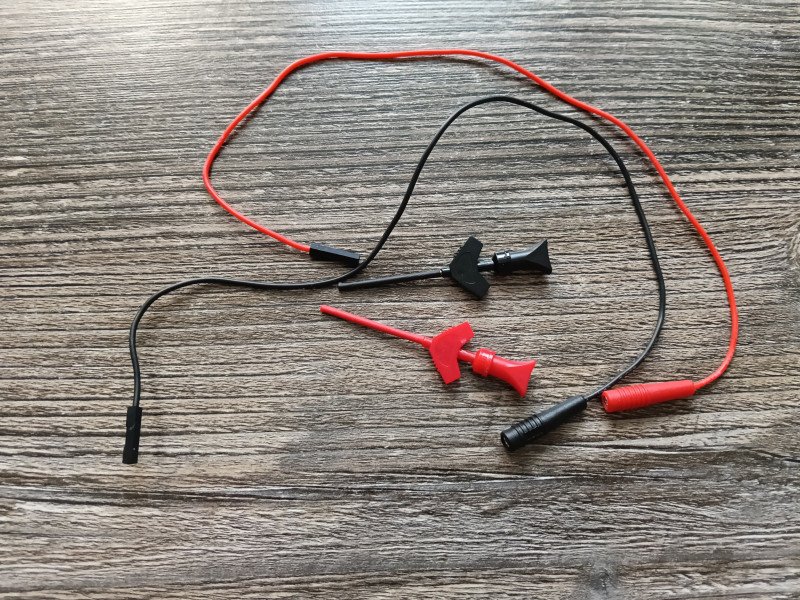

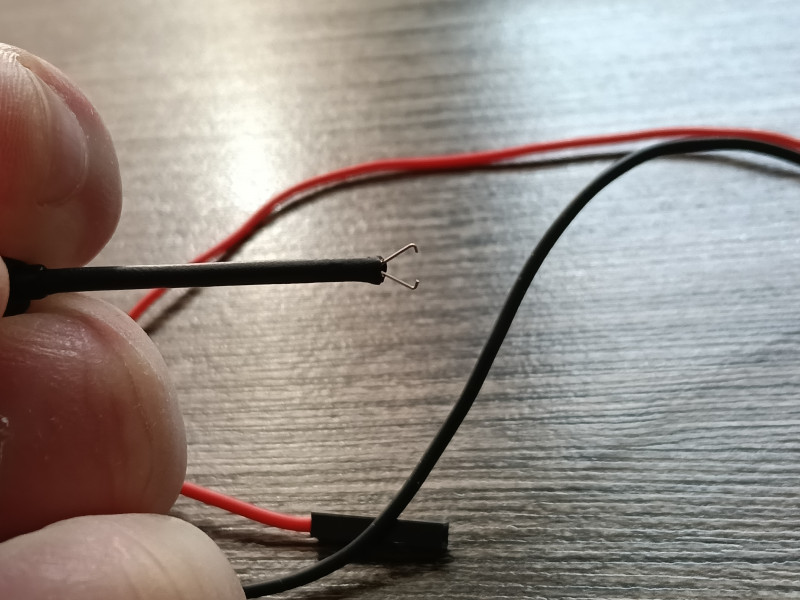

И два знакомых электронщикам и любителям Arduino захвата для пинов или тонких винтов.
Как по мне — отличное дополнение для различных ситуаций.

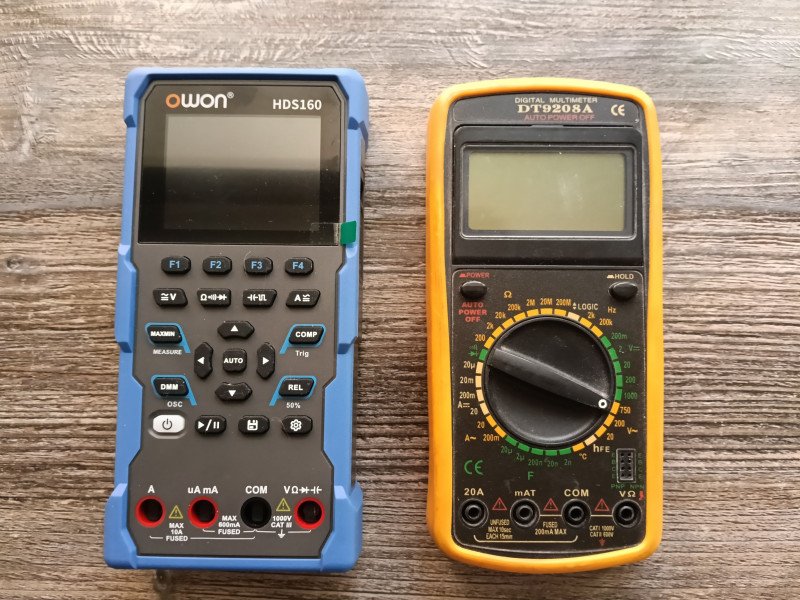

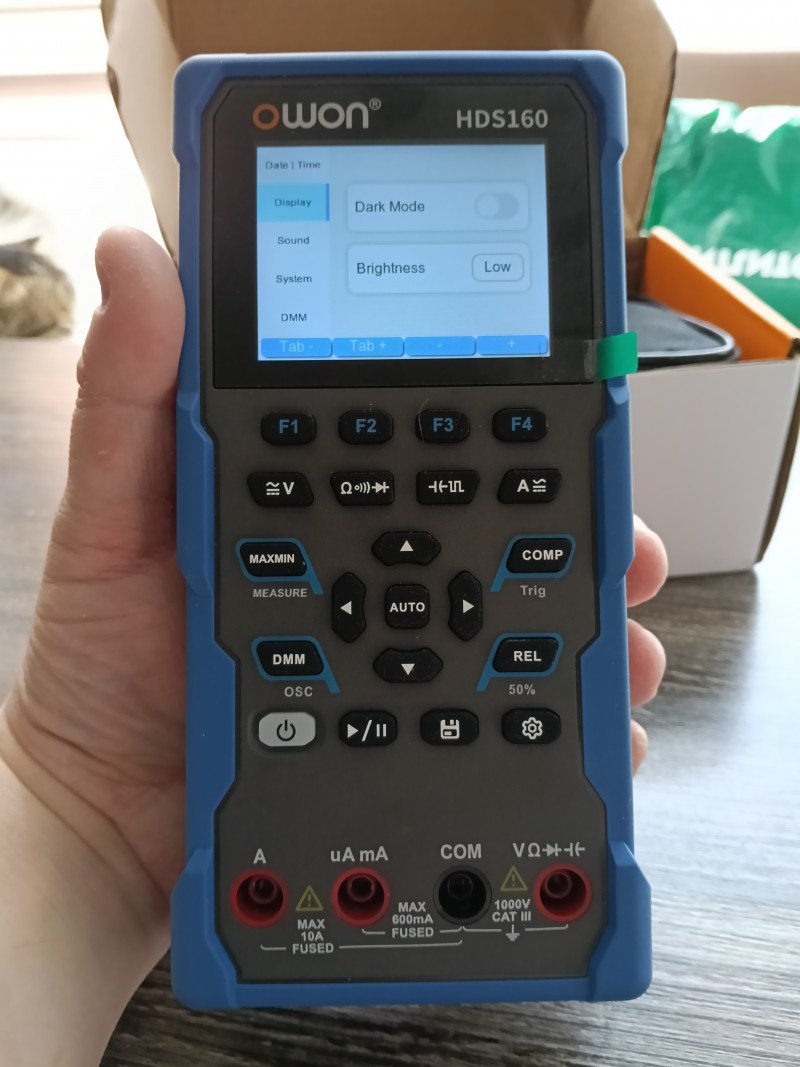

И сам мультиметр. Кажется достаточно большим и чем-то напоминает силикатный кирпич, но если сравнивать с обычным мультиметром DT то он просто толще.
Стоит обратить внимание на эргономику. Чаще всего нужно измерение напряжения и сопротивления/прозвонка. Именно эти две клавиши находятся первыми. Куда реже используемые функции измерения частоты и емкости — подальше. А амперметр в самом конце. И там будет одна интересная фишечка аппарата.

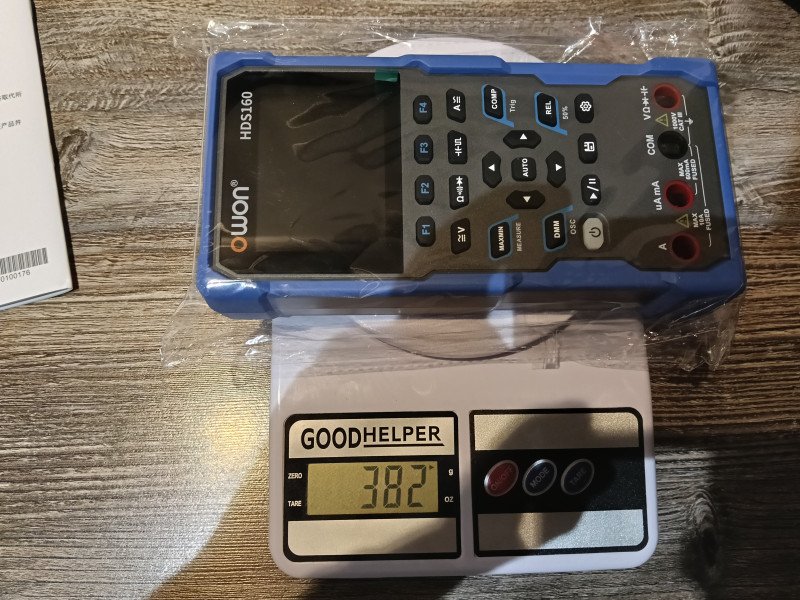

Вес мультиметра 382 грамм.

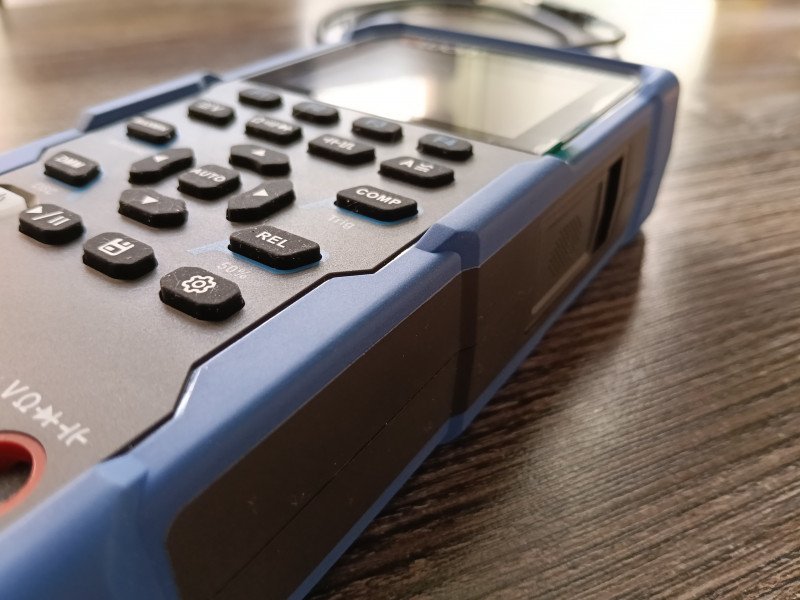

Корпус прибора дополнительно защищают множество ножек. Синий — это какой-то резиноподобный твердый полимер. Темный — звонкий пластик. Прибор всегда лежит на своих ножках. Высота ножек — ~2мм.

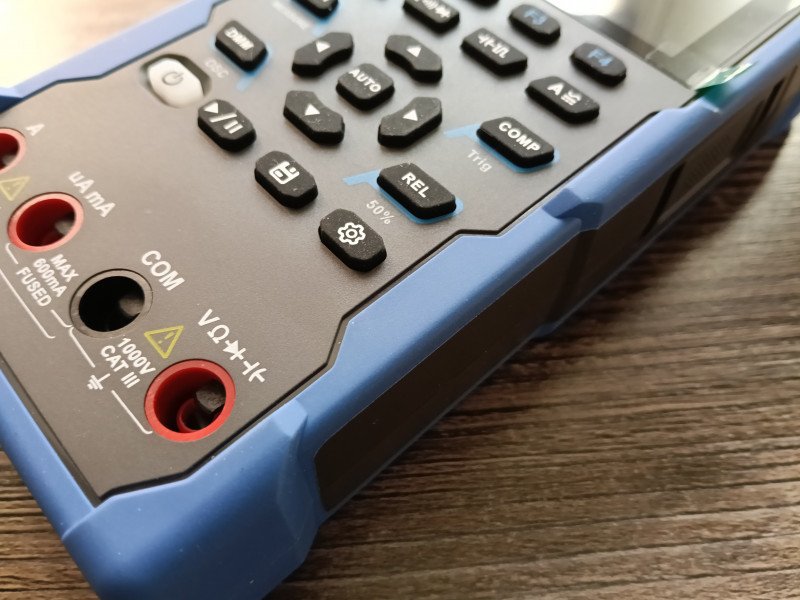

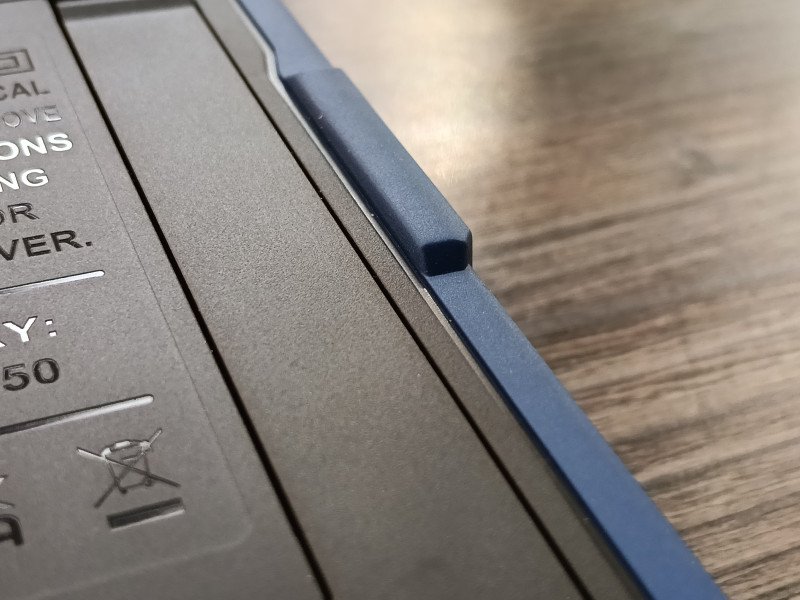

Клавиши также оснащены защитным бортиком.

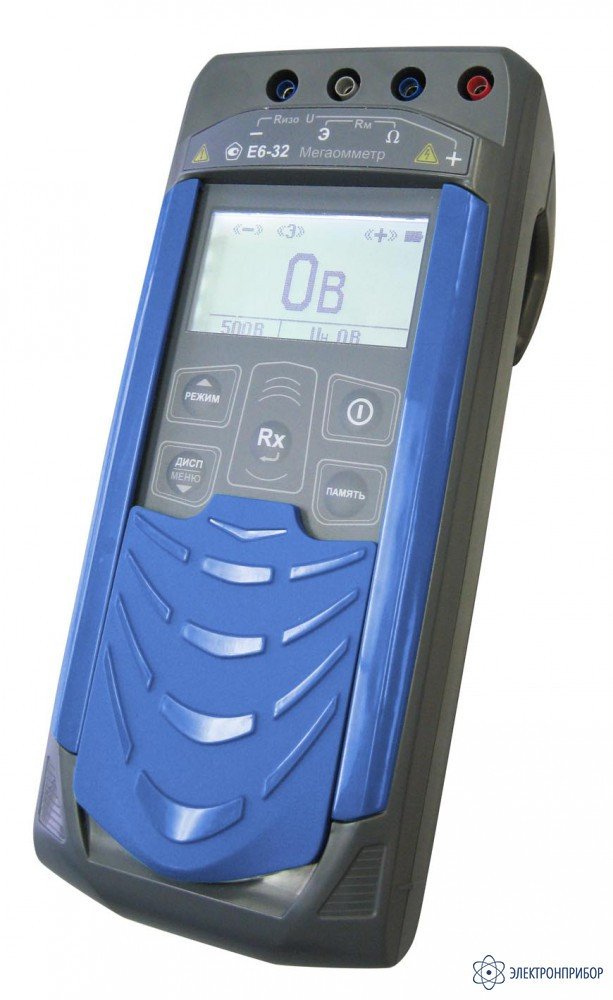

Собственно про что и говорилось — защита есть и номинальная, для стола. Например, вот так защищен российский полевой прибор. Это мегомметр Е6-32. Просто сдвижная защитная панель во весь интерфейс. P.S. Он реально стоит каждого потраченного на него рубля.

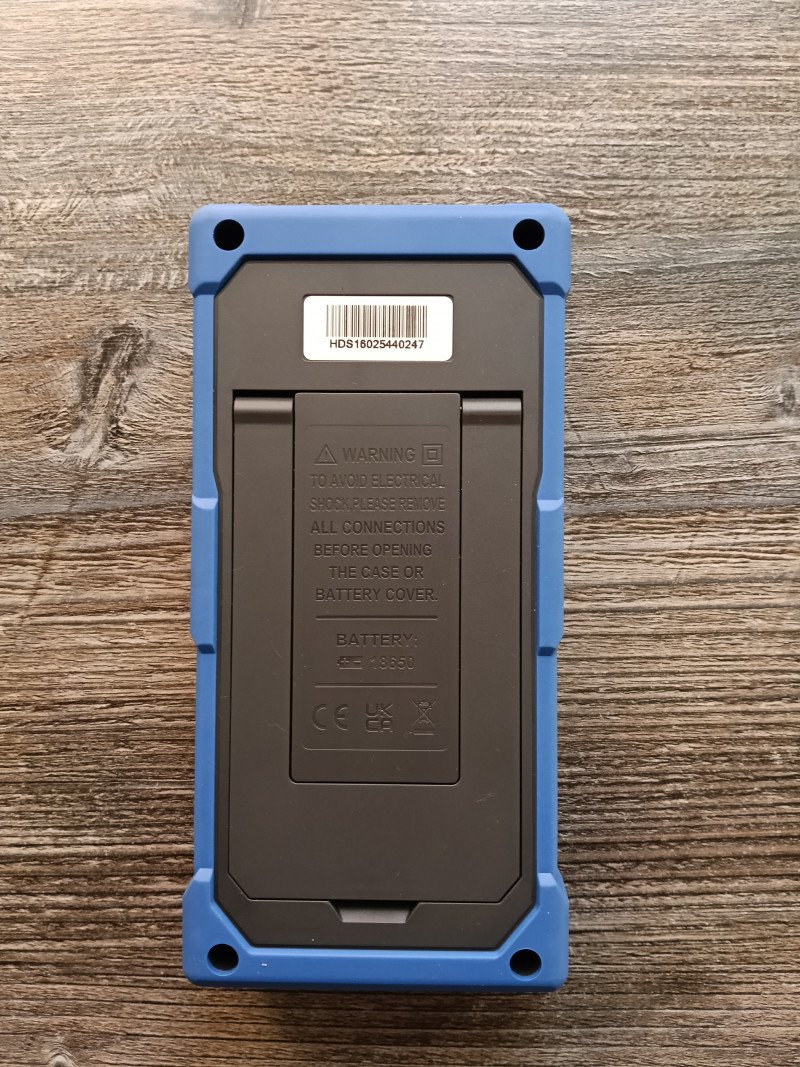

Задняя панель. Доступ к АКБ 18650, предохранителям. Места для щупов нет. Ну и наклонная нога.

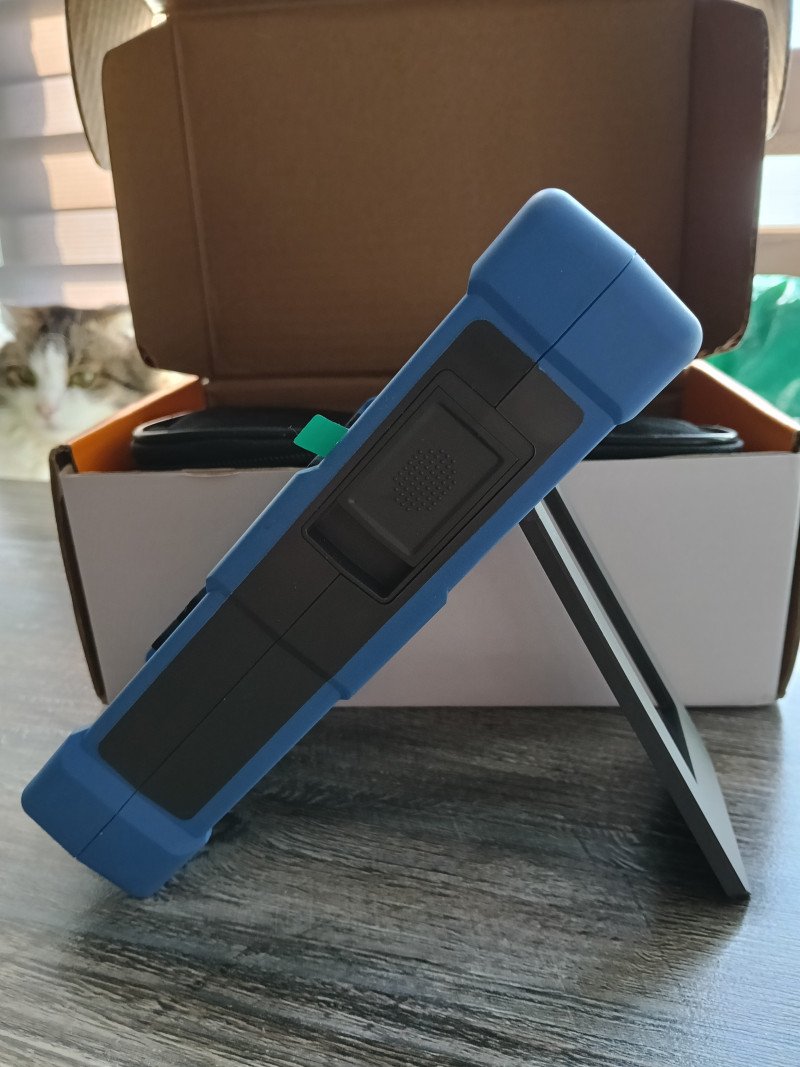

Угол наклона.

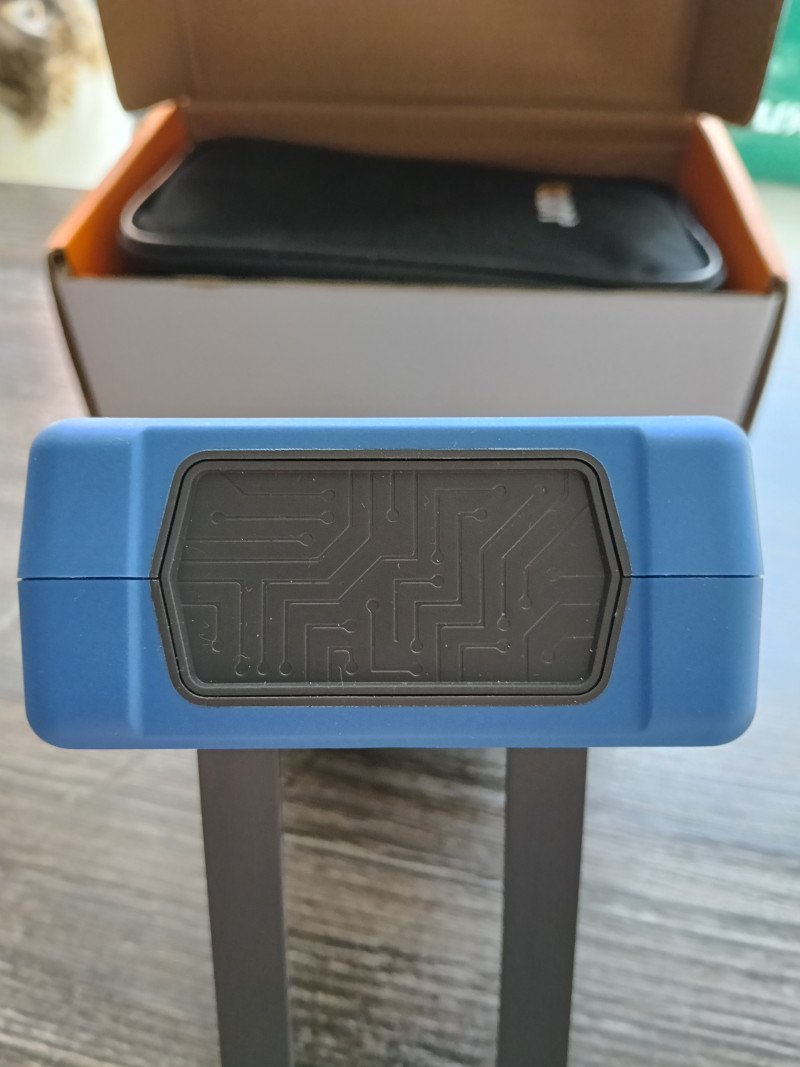

А вот и пасхалочка. Корпус этому гаджету достался от какого то планируемого осциллографа. BNC разъемов нет, поставили заглушку.
В руке лежит хорошо.

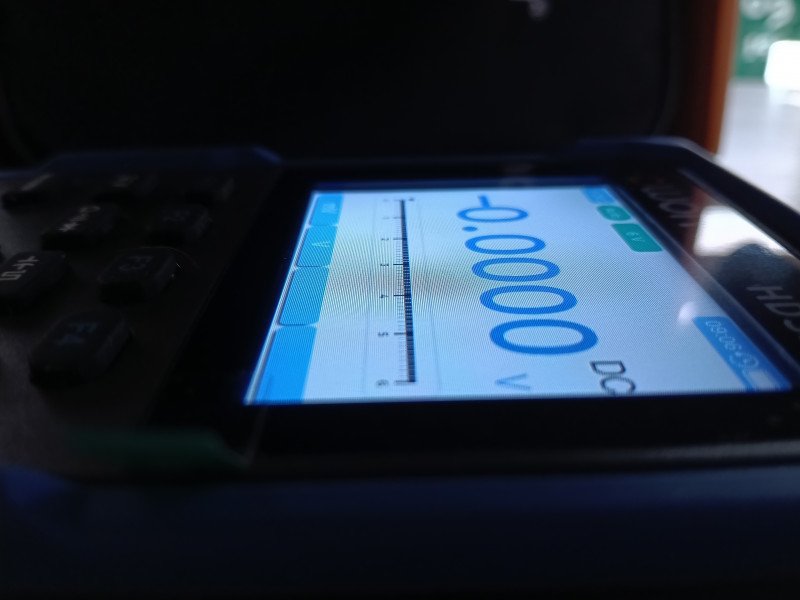

Экран — IPS. Углы обзора максимальные. Зеркальной подложки к сожалению нет.
Пока не перешли к меню, затронем вопрос интерфейса. Функции мультиметра написаны на клавишах, функции осциллографа — под ними. Кнопка питания играет роль индикатора заряда. Заряжается — как терминатор моргает красным диодом, при полностью заряженной батареи — горит красным.
Нижние клавиши — общие, у них одинаковые функции в обоих режимах. То есть например копка «старт/пауза» в мультиметре это «Hold», а в осциллографе — запуск и останов.

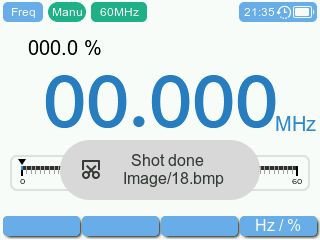

Клавиша с дискеткой — самая бесполезная. Это минус данной машины. Во первых, только 21 скриншот 320х240 (QVGA, КАРЛ!) с циклической перезаписью. Во вторых, когда делается скриншот значения на экране замирают, потом еще нужно руками снять уведомление что скриншот сохранен. Можно использовать для редких случаев когда нужно сохранить на память какие-то данные. И то можно посмотреть только с компьютера.
Шестеренка — настройки.
Чуть забегая вперёд: самое важно что там есть — настройки порога компаратора и границы пищалки. Ага. Обычно в мультиметрах жесткая логика — до 30..50 Ом пищалка, дальше диод тест. Тут отдельно одно и отдельно другое. Пищалка может быть настроена с точностью 1 Ом в пределах до килоома.

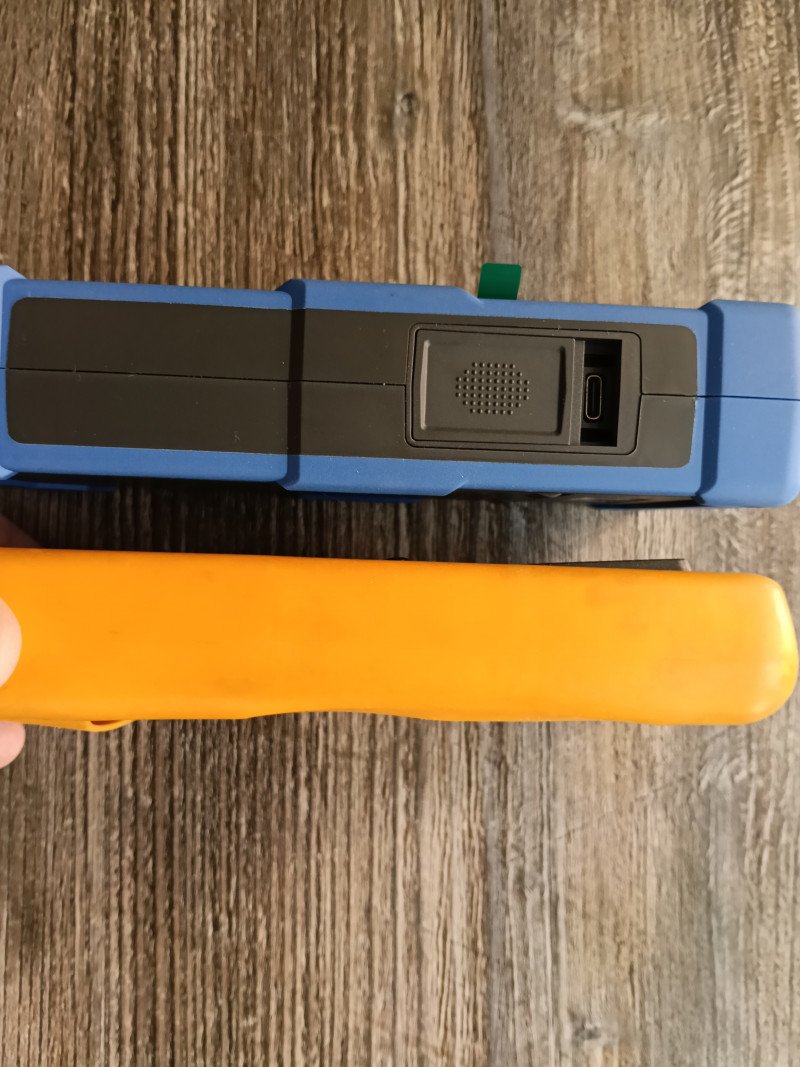

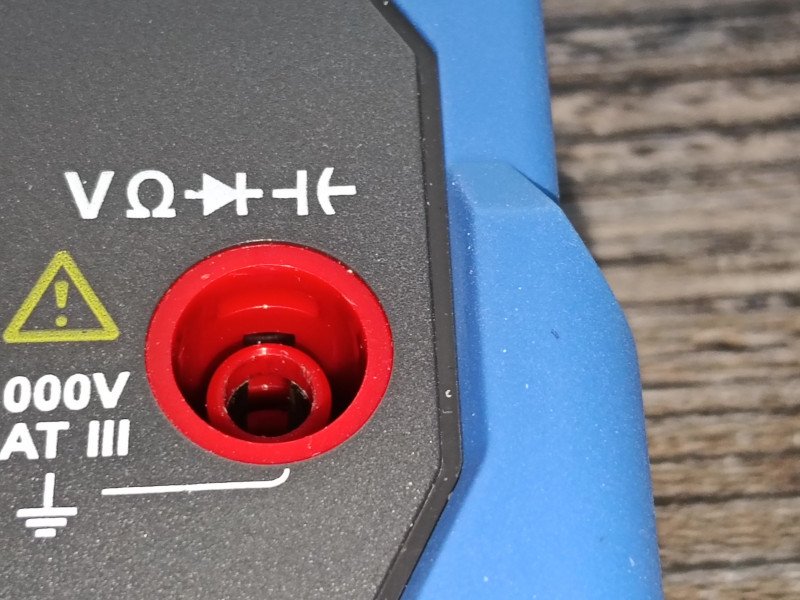

Ну и напоследок. Замечаем странное с портами. Они весьма необычного дизайна.
Одна из причин почему так — при зарядке прибора недоступен функционал измерений. Порты физически закрываются шторками. Т.е. внутренний блок питания не развязан от общей земли.
Или заряжаем/сбрасываем скриншоты или измеряем. Сэкономили немного. Жаль. Версия с оптопортом или BT была бы очень очень кстати.
Включаем
Загрузочного экрана нет. Включается прибор сразу с измерений V DC, при этом думает еще пару секунд и тогда оживает. Понять что происходит можно по часам вверху. Ожили — загрузился. С целью предотвращения неправильных действий пользователя клики на кнопку включения только длинные, по нескольку секунд.
Короткий клик — всплывает небольшое статус меню, похоже в прошивке уши от другого прибора — индикатор переполнения памяти, подключение по USB и дата. Явно от осциллографа или регистратора достался кусочек кода.
Надо бы посмотреть что там в настройках. Проваливаемся по клику на шестеренку. Тут нас ждет интересная шарада с управлением, но привыкнуть можно. Вверх — низ на решетке это переключение элементов внутри меню, право — лево это разряды в цифровых блоках, а авто — это значение по умолчанию или переключение слайдеров. При этом изменение значения разрядов висит на F3-F4, а по меню — F1-F2. Впрочем, обычное дело.
Выставим время. Date tran — это отображение по европейски даты. Если отключить будет на американский манер.
Display. Делать тут нечего. Экран не такой яркий что бы ему яркость убавлять. Если переключить тему прибор потребует перезагрузки.
Sound. Voice — это места не хватило. Пищалка на нажатие кнопок. Должно быть «Voice key»

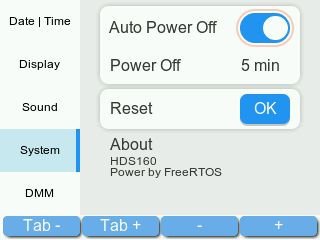

System. Из интересного — можно отключить автоотключение. Автоотключение доступно от 5 до 30 минут бездействия с шагом 5 мин.

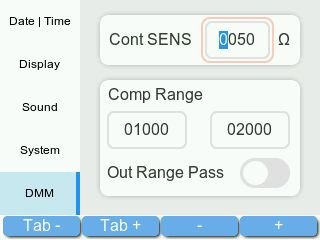

DMM. Digital Multimeter. Это самое полезно что тут есть. Cont SENS — регулировка порога пищалки. Можно отстроить пищалку от 1 Ом до 1 кОм с шагом 1 Ом. Такого я больше нигде не видел. Данная функция отсутствует у HDS120 и есть только в HDS160. Comp Range — настройка границ компаратора. Безразмерная величина так как привязывается к текущей функции и диапазону измерения. То есть, к примеру если мы хотели бы найти ряд сопротивлений от 4.7k до 5.1k лежащих в общей куче. Нам надо перейти в режим измерения сопротивления, выбрать диапазон «6кОм», в этом меню настроек набрать 4700 и 5100. Значения сохранятся автоматически, выходим, нажимаем клавишу «Comp» и можно сортировать. OutRangePass — это настройка срабатывания пищалки компаратора ВНЕ диапазона который задали раньше. Ну и стоит заметить что это общие настройки на весь прибор. Если надо где-то померить еще подобным образом придется настраивать под текущую задачу.
Ну и всё. У осциллографа своих настроек нет.
Возвращаемся обратно.

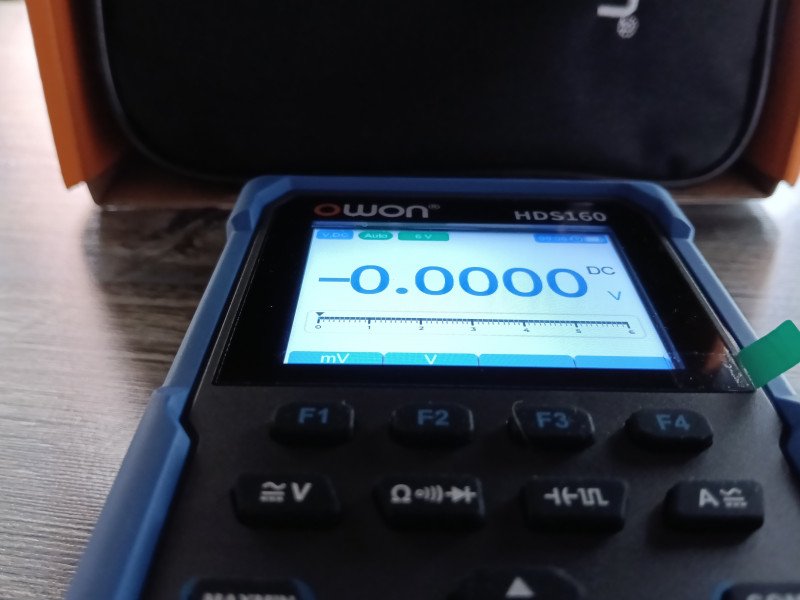

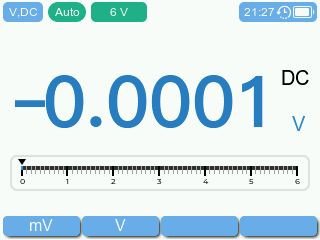

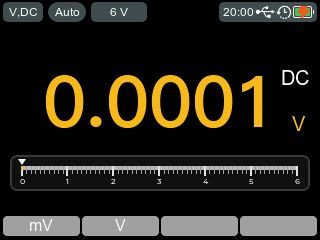

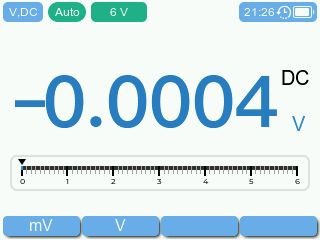

Экран измерения напряжения VDC. Нижняя часть не барограф. Это шкала заполнения диапазона. Интерфейс, еще раз хочется подчеркнуть, максимально спокойный.
И тёмная тема.

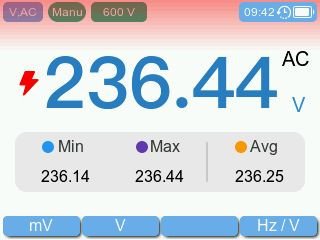

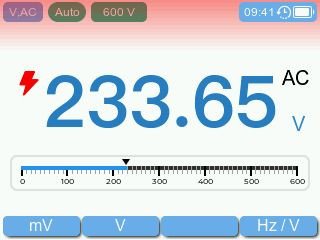

Провалимся в переменку и сразу посмотрим что у нас в розетке…
Нормально… После 48В на экране появляется предупреждающая молния и он немного подкрашивается красным.

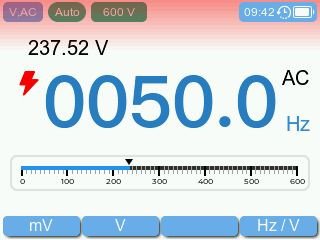

А что с частотой?
Как по учебнику.

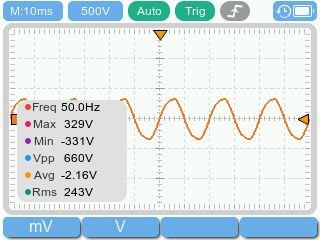

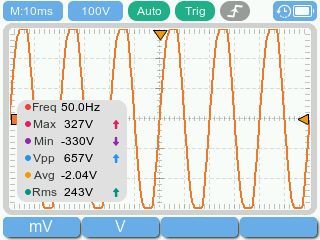

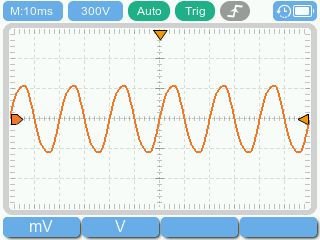

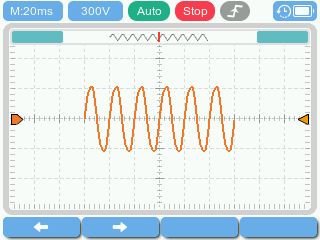

Точно синусоида? Нажимаем «DMM/OSC»
Мощных серверов и блоков питания да индукционных печей не выявлено. Вся прелесть здесь что для данных всех этих манипуляций не нужно переключать щупы, смотреть аттенюаторы и подключаться к устройству по-новому. Да, характеристики не очень, но и плюсы есть.
Возвращаемся обратно и посмотрим на флуктуации напряжения. Насколько оно там скачет? Нажмем MAX/MIN. Тут тоже пока всё хорошо.
Посмотрим другие функции.
Омметр. Допфункций у него нет. Максимальное разрешение — 60МОм. Это очень много.
Следом в меню идет пищалка и имеет схожий интерфейс и её максимальное значение — 1кОм.
Ну и конечно диодный тест. В чём плюс — здесь максимально ясно понятие диодной прозвонки, так как разные мультиметры предлагают разную интерпретацию отображения ее работы. В данном случае нижняя шкала имеет размерность в 3В и мы измеряем падение напряжения от обрыва (OL — open line) до короткого замыкания (0В).

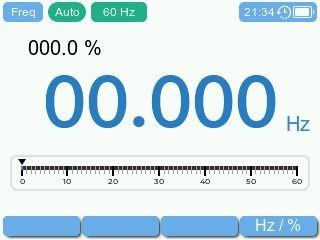

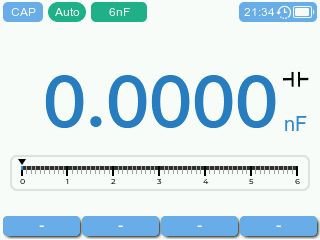

Следующая клавиша — измерение ёмкости и скважности.
В скважности есть дополнительная функция — на клавише F4 доступна возможность поменять местами коэффициент заполнения и частоту межу собой. Как кому удобно.

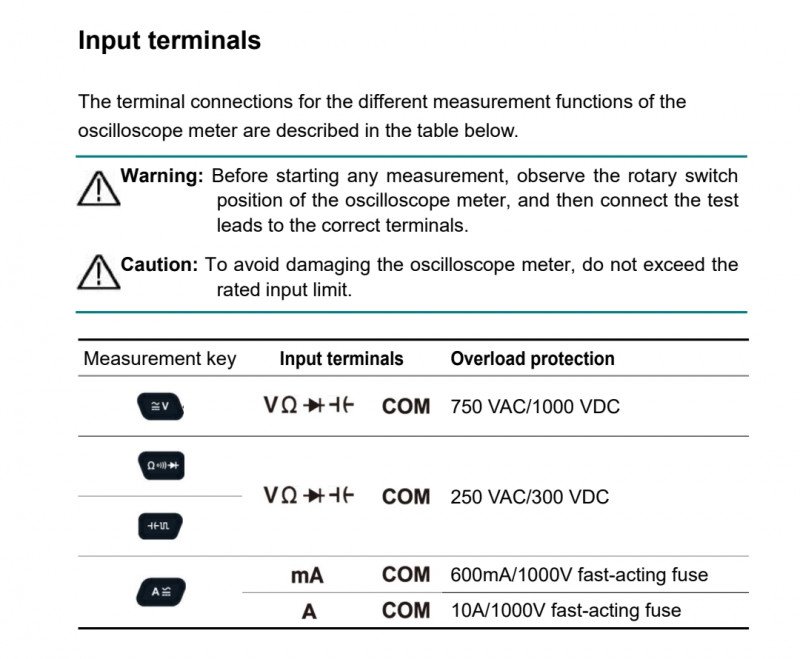

Амперметр. Выше я говорил про странный дизайн колодцев разъемов. Там кроме защитных шторок так же установлены оптические датчики, которые сами переключают режим вольтметра и амперметра. Обычно оптодатчики служат для предупреждения о недопустимом подключении пинов. Тут сразу управление. GIF не грузится поэтому увы.

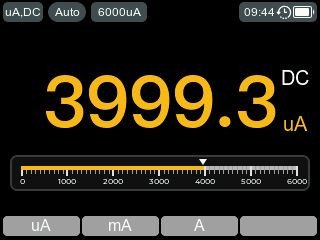

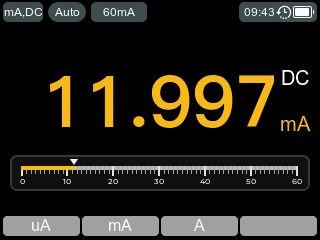

Измерять потребление маломощных устройств также возможно:
Отдельно надо бы упомянуть что использование функций «REL» и «COMP» предполагают переход мультиметра в ручной режим и работу только с заранее предопреденным диапазоном.
Осциллограф.

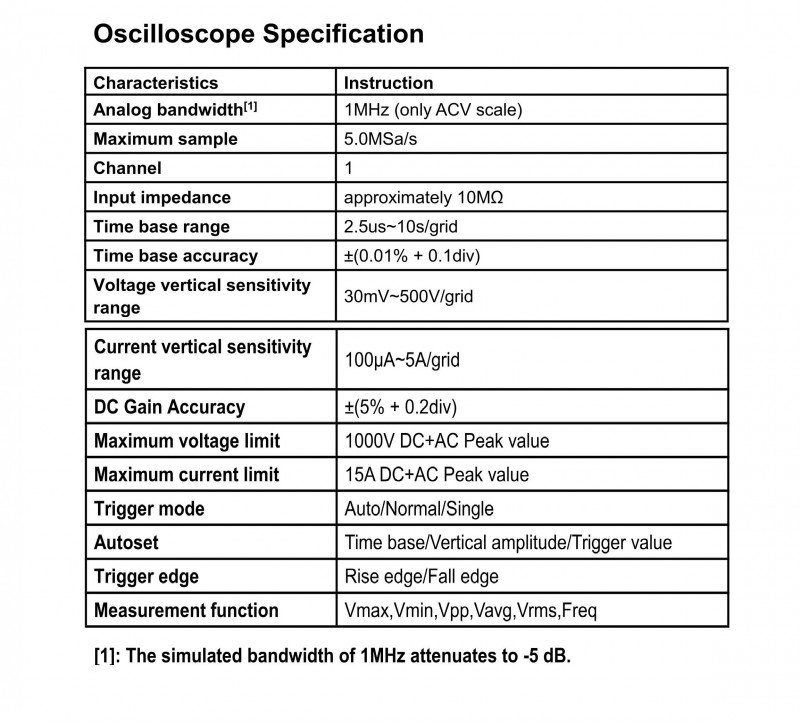

Он имеет следующие характеристики.
Есть некоторые вопросы, которые до конца не ясны: это DC+AC coupling или всё же DC+AC automation coupling? Т.е. он измеряет с постоянной составляющей или всё же в некоторых случаях он ее игнорирует и использует AC coupling? В частотности, примитивные тесты показывают что это DC+AC coupling.
Сам по себе он вполне достаточен для простых задач, есть и сильные стороны:
1. Высокие значения допустимой амплитуды Vpp без необходимости обращать внимание на положение аттенюатора и измеряемую сеть;
2. Нативная возможность измерения тока непосредственно, без использования шунтов;
3. Измерения в режиме вольтметр/амперметр могут проводиться как и в режиме мультиметра так и в режиме осциллографа без разборки схемы, отключения щупов, одним кликом;
4. Достаточная скорость (чувствительность) отображения сигнала.
Чего же не хватает?
1. Явного выбора DC/AC coupling;
2. Возможность двигать оси;
3. Чуть большего буфера, имеющего не один экран, а хотя бы три;
4. Дополнительных опций вроде БПФ;
5. Возможности сохранения осциллограмм не в режиме скриншотов.
Это могло бы потребовать большего объема оперативной памяти, конечно.
Посмотрим на интерфейс.

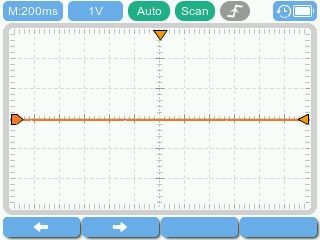

По умолчанию мы видим осциллограмму, настройки триггера и разрешение клетки на осях.
Минимальное занчение по оси Y — 10 ед/клетка что иногда достаточно велико (например, для сигнала 8mA разрешения не хватает для более полного исследования его)
Если необходимо узнать текущие значения измеренных данных, то необходимо нажать на кнопку «Min/Max», что приведет к появлению в левом нижнем углу виджета со следующими значениями:
Настроек данного виджета нет.
Если не угадать с настройками разрешения по оси Y, значение будет измерено верно, но появятся дополнительные предупреждающие стрелочки что осциллограмма имеет продолжение за границами экрана:
Вот тут не хватает возможности подвинуть ось и посмотреть что там происходит с большим разрешением.
Если остановить осциллограф, то появится меню детального просмотра осциллограммы. При этом отображается какая часть осциллограммы сейчас просматривается относительно буфера (zoom menu) относительно центра и появляется возможность ее растягивать и сжимать во времени т.е. растягивать по экрану.
Так же присутствуюет обязательный триггер и есть кнопка 50% (REL), устанавливающая значения триггера посреди сигнала.
Это думаю обычное дело, хорошо известное тем, кто даже мельком видел осциллограф.
Давайте поэксперементируем. Соберем стенд буквально из подручных материалов на поверхности, на которой обычно проводят опыты и посмотрим на те явления, ради которых затевалась эта покупка.
Я тут должен предупредить что опыты с электричеством шутка не безопасная, требует понимания что вообще происходит и соблюдения техники безопасности по работе с электричеством и противопожарных мер. Мы ее соблюли — огнетушитель был рядом, безопасный полный разрыв цепи тут же. Настройки приборов — в пределах, позволяющих спокойно оценивать ситуацию. Делали по фану, люди, которые этим занимаются каждый день. Ну и заодно проверили работу регулятора, за кадром, по которому были вопросы. Выход на нем не рабочий оказался, бывает. Лежал с этикеткой "????".

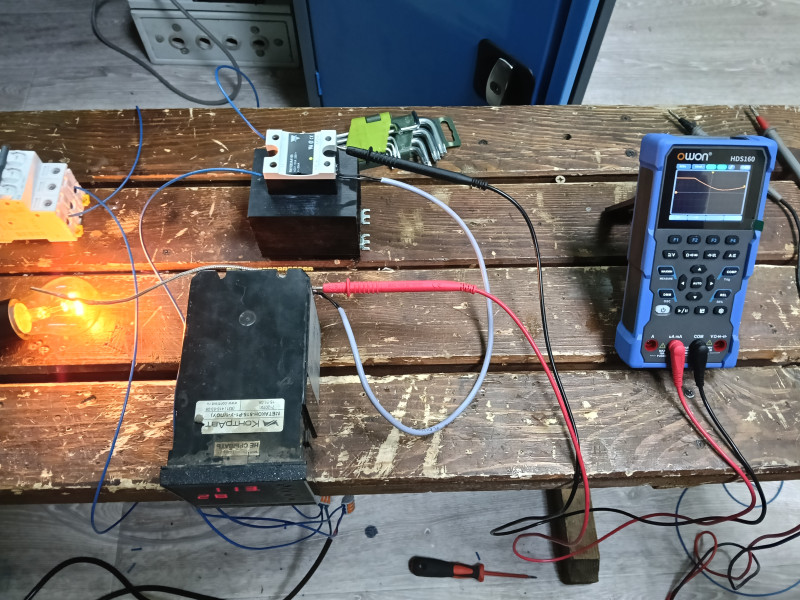

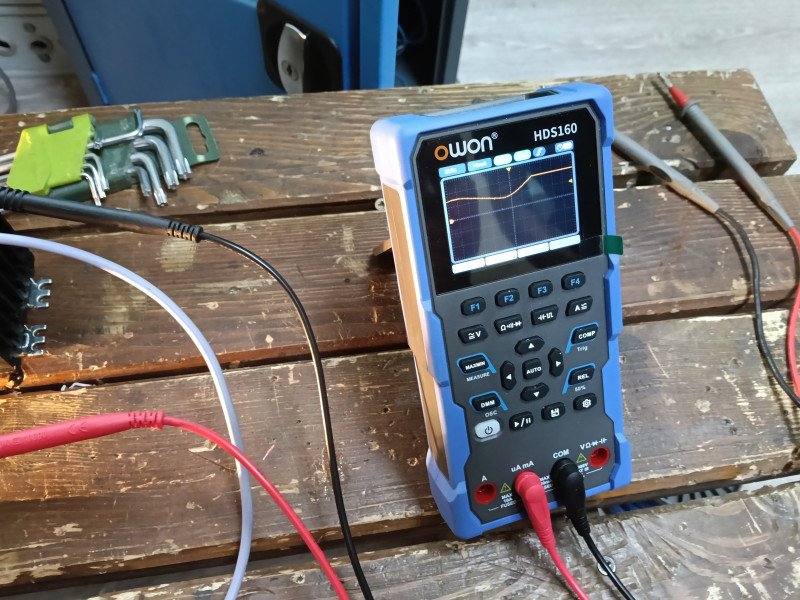

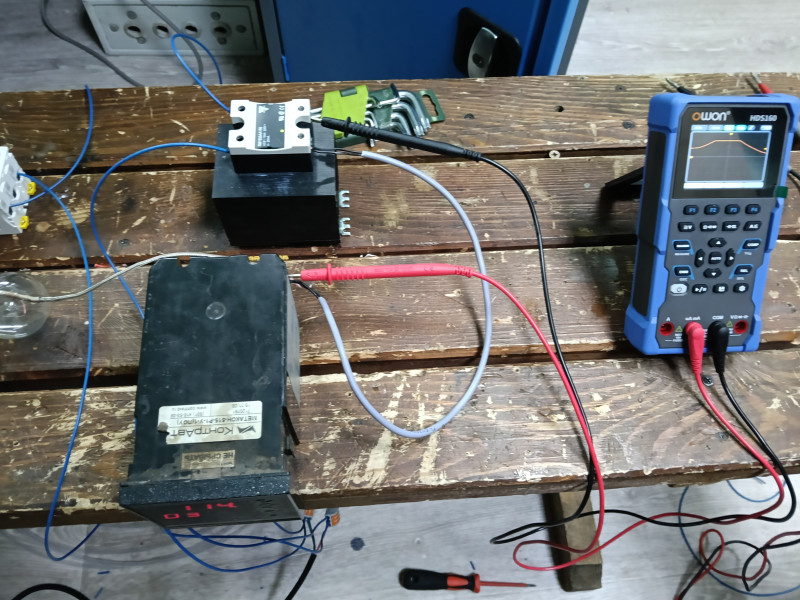

Вот например, отличный стенд.

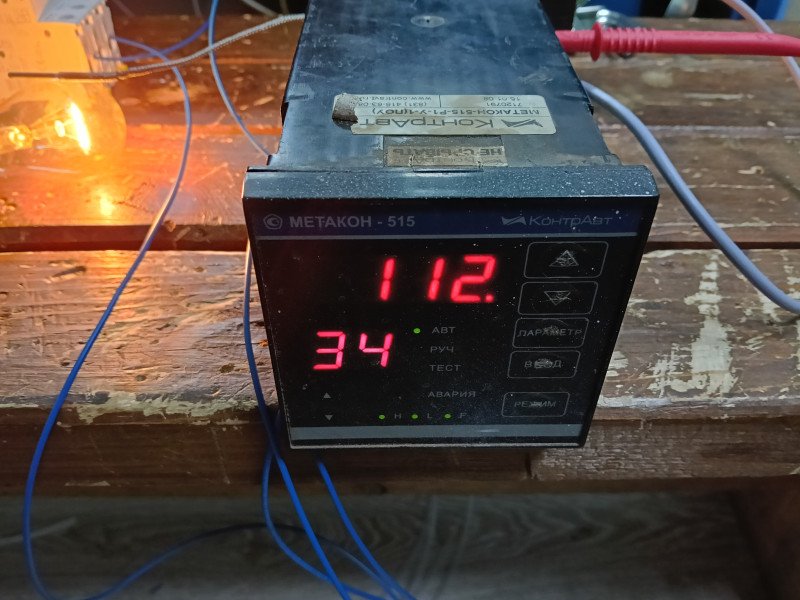

Имеем хороший ПИД регулятор Метакон 515 (ему бы менее зверское управление еще и цены бы не было). Это с 2008 года работает не выключаясь. Заменили только кондёр по питанию.
В качестве нагрузки возьмем лампочку, пускай побудет объектом регулирования. Ну и конечно какое-либо устройство, являющеюся выходным устройством регулятора. В данном случае — твердотельное реле с входом 4-20mA.
В качестве датчика — термопара К типа. Минимальная инерционность, хорошая тепловая устойчивость.
Как мы видим — мы подключились к технологическому процессу непосредственно, просто в разрыв цепи, без использования косвенных измерений.
Сам по себе Метакон сообщает о своем состоянии — вот тут мы знаем что температура 112 градусов, а регулятор открыт на 34%.
Это хорошо и удобно, когда видно данное табло. А если нет? То есть регулятор на дверце, реле где-то внутри шкафа высотой метра 2 и шириной метр и глубиной полметра? А надо посмотреть где проблема. Желательно что бы без лишних движений по замене запчастей и что бы понимать какое принять решение. Можно воспользоваться амперметром. Но нагляднее поведение системы при просмотре осциллограмм процесса в динамике с графическим отображением.

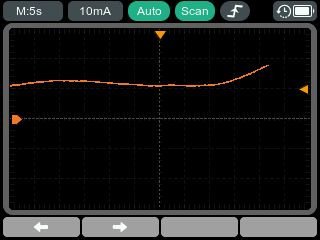

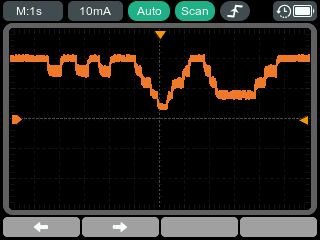

Вот тут видно что началось понижение тока, а значит регулятор практически достиг уставки и потом мы внесли возмущение в систему, снизив температуру датчика, отчего ему пришлось заняться восстановлением значения уставки, открывая симистор внутри реле. Смотря на работу регулятора и соотнося с реальной системой можно дать заключение об исправности датчика или его контакта со средой (резкие забросы и спады температур), исправности реле или нагревателя (выход системы не соотносится с состоянием рабочего органа). Если конечно, правильно настроен регулятор.
Если достаточно часто вносить изменения в систему или система будет нестабильной, можно увидеть работу всех трех компонент регулирования.

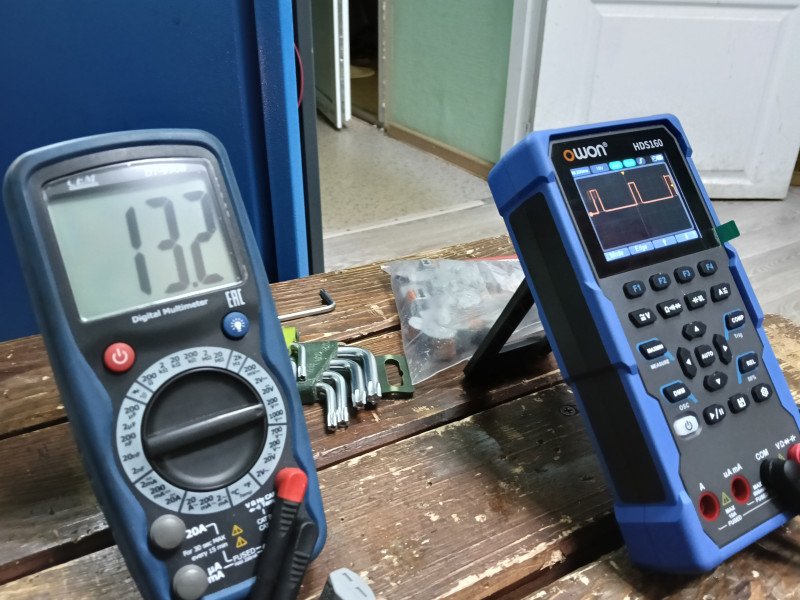

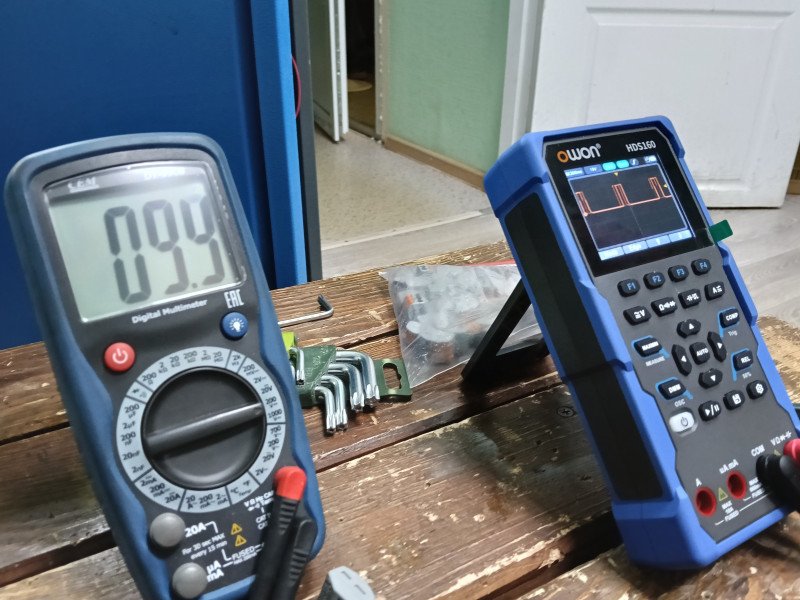

Проведем еще один опыт. На этот раз с ШИМ. Пересоберем осциллограф и заменим реле и возьмем другой регулятор который у нас используется в сварочных утюгах для упаковки. И для разнообразия подключим еще вольтметр на обычном мультиметре. Посмотрим, что он покажет и почему осциллографический мультиметр имеет права на жизнь.

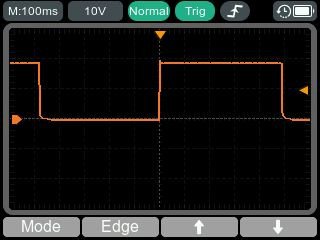

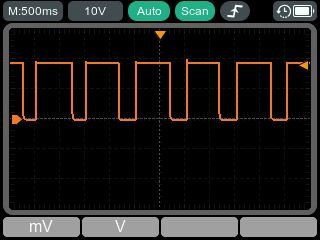

А вот так это выглядит внутри осциллографа. Высокий сигнал ок 20В.
Как мы видим, вне зависимости от исправного реле, оценить работу системы с классическим мультиметром не представляется возможным. Ему не хватает информации для правильной работы ИС с двойным интегрированием для расчета действующего значения. Иногда что-то попадается. Правильной оценкой работы может быть оценка работы по индикатору на реле. Но в случае такого гибрида — если не понятно поведение вольтметра, то можно пройти в режим осциллографа и посмотреть работу регулятора.
Ну и ради интереса, а давайте ткнем в промышленный калибратор. Вот так будет выглядеть токовая петля с шумами.
Смотря на это можно сказать что осциллограф для практических задач, на которые возлагались надежды он отлично приспособлен. Очень удобно пользоваться инструментом, когда ненужно лишний раз всё пересчитывать или проводить относительные измерения. Прибор позволяет увидеть основные процессы в цепях регуляторов и систем автоматики.
Итого.
Кому эта штуковина может быть полезна?
Студентам профильных кафедр автоматики и КИПиА; школьникам на радиокружках. Без риска попалить осциллографическую часть и научиться пользоваться осциллографом. Плохо что ли? В ряде случаев будет удобен для курсовых.
Радиолюбителям — как дополнительный прибор на стол. Хороший мультиметр, с хорошей разрядностью, точностью и небольшой осциллограф в довесок. Приятно. На столе смотрится как будто тут и был.
Службе эксплуатации разных навороченных предприятий и тем кто возится с автоматикой. Если есть друзья/родственники кто работает с КИПиА — будет хорошим подарком.
Любителям диковинных мультиметров. По сути, та еще химера — вокруг DMM FrontEnd сколотили еще и осциллограф.
Оправдывает мои ожидания? В целом, да. Это то что я искал. Немного подрезали из-за мракетинга, но пользоваться очень приятно, интересно и полезно. Не хватает возможности регистратора, но что есть, то есть. И так он поставленные задачи выполнил полностью.

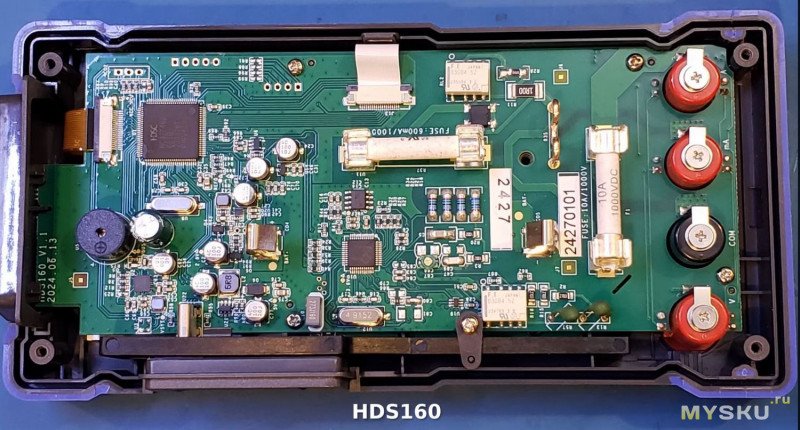

Разбирать его не стал. Разбор есть у Kerry Wong на YouTube. Точность его измерял Олег German там же. Мне честно говоря не хочется его пока потрошить.
Дисклеймер. Все изображения со сторонних ресурсов принадлежат их авторам. Данное использование некоммерческое и не преследует какие-либо коммерческие цели.
Небольшой обзор-заметка без точных инструментальных тестов весьма хорошего, но не идеального мультметра-осциллографического пробника от компании Owon. Не только Fnirsi и Zoyi живёт рынок.
Фотографии не очень, сразу извиняюсь.
Наверное, в жизни каждого электрика порой возникают мысли «Эх, жаль нет ружья...» В качестве свирепого хищника выступает какой-нибудь очень быстрый и интересный переходный процесс или весьма аккуратный симпатичный серебристый энкодер или черный лазерный датчик, с которого хотелось бы измерить выходной сигнал, когда по конвейеру идет продукция, да штатного мультиметра на 2000 отсчетов да 2 изм/сек RMS явно не хватает.
Вот такая штучка
Вот здесь — снизу это геркон, который устанавливается в специальные гнезда пневматических устройств (внутри например, пневмоцилиндров, на штоке есть магнит и данные датчики сигнализируют что рабочий шток цилиндра дошел до определенной точки. Разъем типовой — М8), а сверху — два диффузионных оптических датчика. Размер — как у спичечного коробка, а внутри — целый богатый мир: свой блок питания, микропроцессор, оптическая подвижная схема, светодиодный или лазерный источник и приемник. Это достаточно большие устройства, они служат для разных задач: количество и факт прохождения в установке или конвейере изделий, наличие в бункере заготовок, в некоторых случаях положение узлов и как часть логических схем проверки правильности построения маршрутов прохождения изделий по конвейерам. Работают по принципу получения отражённого луча. Их вообще тьма тьмущая — некоторые оснащены весьма продвинутой физикой и математикой и могут на фоне серого металла обнаружить прозрачную пластиковую бутылку в движении и позволяют себя дополнительно программировать и конфигурировать, могут работать по цифровым шинам, IO_Link, например.
Всем известные черные риски на упаковке — это развитие таких датчиков: фотометка. Они работают как граничные датчики — простейшие камеры: ищут черную метку на белом фоне после чего меняют состояние выхода. На TetraPack (это соки, молоко и все такое) это называется «Узор» и первые такие технологии появились еще в 1960х — поэтому он такой сложный! Датчиков то два. По крайней мере с 1970 годов он не поменялся и технология обратно совместима на протяжении десятилетий. Самый шик — это RGB фотометки, они могут различать даже цветные риски. Они играют роль триггера — если фотометка переключила свое состояние для машины это сигнал выполнить очередной такт работы, например, насыпать продукт в упаковку, протянуть ее до следующей фотометки и осуществить сварку шва. Да.Да, это сварка.
Это датчик 1990 — 2000 годов, самое начало — размер как два спичечных коробка. Оторвали ему хвост, удалось поменять. Степень упаковки этой трехмерной головоломки можно оценить. Фото техническое, нужна была распиновка — разобрать и вытащить из корпуса блок плат и оптики было совсем непростой задачей.
В своей практике я обычно пользуюсь CEM DT-9908 Для меня его возможностей в 95% случаев хватает. Это очень хорошее решение когда нужно что-то дуболомное и надёжное, способное работать где угодно. Лучше него подошел бы если только DT-965BT.
Дополнительная информация
Основная задача промышленного мультиметра — в первую очередь способность пережить падение и затопление, неправильную эксплуатацию (а давайте зарядим прозвонкой в сеть 220В! Ой!), иметь классный большой и контрастный дисплей. И только потом идут разряды, где основной вопрос — кратные 2 неудобные, всегда лучше заплатить за кратные 4-6; точность и навороты. Объясню позицию на одном примере. Большинство блоков питания промышленной автоматики да и плат возбуждения синхронных генераторов оснащены однооборотными резисторами- потенциометрами. Вам кроме генератора Linz, где единственная на моей памяти многооборотная регулировка, некуда будет применить приборы с пачкой действующих разрядов после запятой.

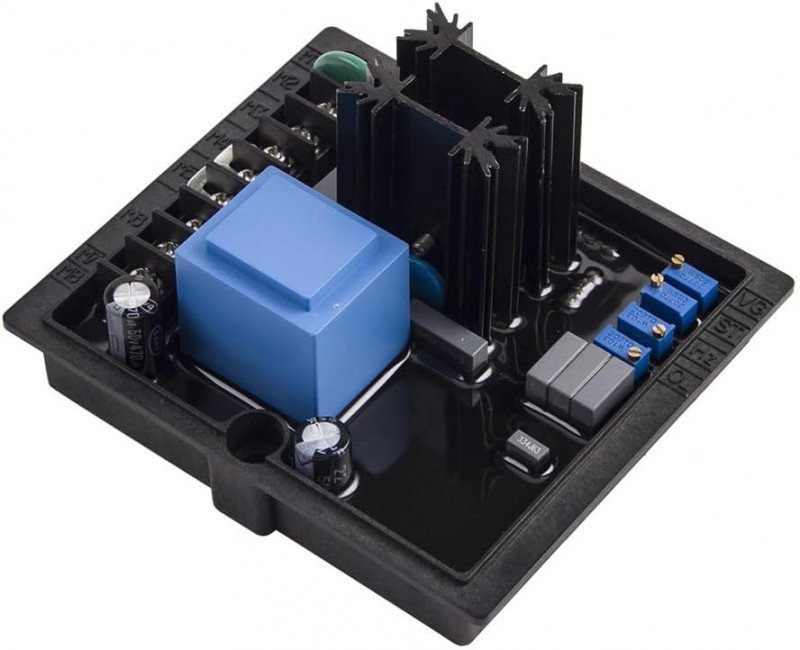

Аналоговая плата возбуждения синхронного генератора Linz
А тут резисторы сильно попроще.

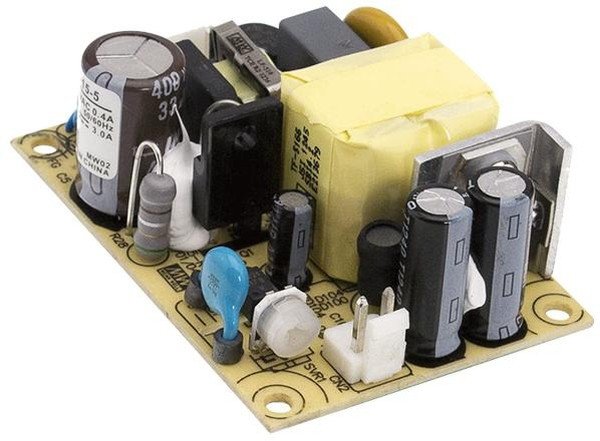

Классический open frame блок питания MeanWell
Второй момент. Большинство различных приборов, рассчитано на питание в ряде случаев от 9В до 32-36В, 25-26В являются нормальным явлением. В большинстве случаев выставляют 25В с учётом потерь в питании при номинальном 24В. Поэтому 25,0443В и 25,1В для устройств будут равнозначные. Там они это напряжение переработают в необходимое внутренними блоками питания.
В третьих, лучше работающий «плохой и немодный» мультиметр чем в воскресенье в три часа ночи никакого, когда он нужен.
Несмотря на все странности и обилие реликтовых мультиметров, я все же считаю что CEM делает неплохие промышленные приборы, особенно учитывая некоторые мультиметры производятся и продаются уже по 15 лет — на плате того же DT-9908 дата разработки 2012 год. По этой логике нам бы брать CEM DT-9989. Прибор родом года 2011-15, тогда это был космос и сейчас он весьма хорош, особенно для промки. Есть только недостаток — цена. Найти и выложить на периодическую эксплуатацию почти 90 000 рублей для меня нереально. Поэтому по возможности трезво начал изучать рынок разных бюджетных скопометров и ручных мультиметров-осциллографов с упором на безопасную работу при сетевом напряжении.
Я немного расписал данную ситуацию так как если начать изучать информацию по измерениям в интернете то можно получить точную картину чего необходимо инженеру — электронщику. То что нужно электрикам выяснить сложнее. Поэтому здесь картина будет со стороны человека, который работает в области промышленной электрики с упором на вторичные цепи и системы питания и управления оборудованием.
Спустя примерно год- два ленивого изучения что интересного есть в дешевой метрологии выяснилось:
1. Большая часть комбайнов — это к карманному осциллографу добавили мультиметр, в основном по остаточному принципу;
2. Особого выбора нет;
3. Китайцам надо менять отношение к UI, шрифтам.
4. Есть деньги и задачи — скопометры Fluke еще долго будут эталоном (я ими работал, прямо песня).
В один день я узнал что существует бренд Owon, а у них есть линейка HDS которая по практически всем параметрам удовлетворяет мои скромные запросы, чего я не нашел у Fnirsi и Zoyi:
1. Наличие осциллографа, берущего сигнал с основных щупов (для меня важно соответствие ГОСТ Р МЭК 61010-1 CAT III — IV так как в шкафах есть и слаботочные и силовые компоненты. Не хочется создавать риски для повреждения оборудования из-за недостаточной изоляции от корпуса или приборов. Одно дело на столе, а другое когда вокруг намешано чёрти что.
2. Удобная разрядность у HDS160.
3. Более высокая скорость работы.
4. Мультиметр оснащен почти всем необходимым для работы, есть редкие настройки под себя. Нет режимов LowZ и отсечки нечетных гармоник (VFC), ну так это не Yokogawa, да и ограничения чипсета HY3131 тоже влияют. Похоже, мультиметр использует недокументированные возможности чипсета так как разогнан до 60к отсчётов при паспортных 50 для АЦП.
Дополнительная информация
Что не так с Owon HDS120/160 по сравнению с CEM DT9908.
1.Явная неподготовленность для промышленности. Прибор для аккуратной эксплуатации что бы не ронять и не капать на него всякой гадостью;
2. TRMS до 1кГЦ. CEM идет до 100кГц;
3.Осциллограф на CEM сделан с большим количеством функций и способов анализа сигнала;
4.Нет нормальной синхронизации с телефоном/ноутбуком. CEM можно использовать как регистратор сигнала, Owon нет.
Что не так в Fnirsi DST210 и Zoyi ZT703 по сравнению с HDS 120/160.
1. Вопросы с аттенюаторами и изоляцией.
2. Интерфейс и шрифты. Как говорят: «Лучше бы на сварку посмотрел». На Owon нормальные: шрифты, кегель; нормально продуманный интерфейс, соответствующий ожиданиям от прибора. Спокойные шрифты: основная информация — большими цифрами, вспомогательная — мелкими и рядом. Спокойный интерфейс без эффектов в духе плохой космофантастики 00х и дешевых сериалов.
2.1. Качество подготовки документации тоже не в пользу Zoyi сравним с Owon. У Zoyi есть адаптированные российские инструкции, подготовленные дилерами и они сделаны в разы лучше. Я считаю что если делаешь прибор то все что входит в его комплектацию должно быть на хоть каком то уровне выше подвала, а не быть китайским ширпотребом. Как лазером сдирать маркировку с чипов — так первые, как заняться сайтом и документацией — лапки. Это системный подход, это много о чём говорит. У Owon технические характеристики прописаны максимально полно с ограничениями, полосами пропускания и прочим. У Zoyi нет такого.
3. Фотографии разборки Fnirsi показывают что соответствие CAT IV как мне кажется сомнительны в реальности — одни впаянные SMD предохранители чего стоят (см табл F1 стр 90 выше указанного ГОСТ — SMD перекроет на раз-два дугой). CEM в этом вопросе без сомнений, а Owon — ну по минимуму. Fnirsi 2C53T выглядит в этом плане получше; и вот что что а Fnirsi туда кладет образцовый чехол. Всем бы такие.
Zoyi и Owon в этом плане похожи. Обзор на Zoyi от uncle_sem есть на PlusPda — Zoyi ZT-703S, на Fnirsi — от bdos Fnirsi DST 210. Есть некоторые вопросы по изоляции высоковольтной части и техническим прорезям (у HDS120 они есть, у HDS 160 нет). Но надо смотреть на чипсет. У Owon это Hycon HY3131. По сравнению с Yokogawa или Brumen защита как и по ЭМП так и аварийным процессам оставляет желать лучшего, но что есть то есть. В плюсы Owon можно записать хорошие крупные и качественные предохранители.
Вот если смотреть на управление, если брать межу всеми тремя братцами из ларца то тут у всех прямо хорошо. Это прямо нормально. В целом, кстати они все придерживаются общих канонов.
Итого, разобравшись с небогатым выбором предстояло решить где купить. Изначально планировалось на ВсеИнструменты так как и быстрее и меньше головной боли с вопросами доставки, но Ви перестали быть партнёрами Сбербанка и их бонусных программ, что резко сделало покупку невыгодной. Если брать китайские магазины, то ценовой разницы между HDS120 и HDS160 практически нет: 120 версия стоит на 1000 рублей дешевле, но и в целом будет хуже. Загадочно, но HDS160 в российской рознице в любом случае нельзя найти. Только Китай. Заказывал в этом магазине так как выбора особо нет, да и специализация чисто на мультиметрах. Хоть что-то.
Еще раз ссылка на инструкцию с вкладышем-спецификацией мультиметра.
Сам купил
Купил 9 апреля, а доехал он 30 числа. Весьма быстро.
Коробка была упакована в стандартный пупырчатый пакет в натяг отчего она пострадала. К счастью, сам прибор остался цел так как коробка ему с запасом.
Сама коробень немаленьких размеров, что говорит что внутри нас скорее всего ждет что-то далеко не игрушечное.
Внутри ожидает немаленький тканевый чехол, а под ней пакет с документацией. Собственно, избыточность чехла и документация спасла прибор от потрясений. Осмотрим документацию, дабы не уподобляться пользователям с алгоритмом «сломал-думаешь-читаешь инструкцию». Есть оригинал на китайском, есть дубль на английском. Технические спецификации отдельно. Стоит отметить что напечатано хорошо, аккуратно. Бумага плотная, мелованная, иллюстрации чёткие. Азиатский шрифт только в иллюстрациях.
Почитали, полистали, откладываем и раскрываем сумку.
Из сумки достаем комплект:
Мультиметр
Щупы
Кабель USB A -USB C.
Начнем с сумки. Сумка явно досталась от старших братьев — осциллографов и имеет солидный запас по габаритам, а сбоку, на крышке есть сетчатый карман. Сделана из полиэстера плотностью 600 Денье и имеет вставки из вспененного полиэтилена для защиты. Сбоку темляк из тесьмы. Молния двойная. В целом, добротно.
Кабель USB A — USB C. Обычный, полностью стандартный, но безымянный кабель длиной ~ 0.8 метра. Поддерживает передачу данных, USB 2.0. Под эту задачу — большего и не надо. Периодическая зарядка и сбросить немного данных вот и все его задачи. По сравнению с современными кабелями как спагеттина этот отличается приятной толщиной и добротностью.
Щупы. Весьма среднего качества, сами щупы весьма тонкие. Материал провода — ПВХ, безымянный со странной маркировкой «OD 3.5mm» вместо сечения. Рассчитаны на 10А. Длина около 1м.
А вот тут нас обделили. Есть возможность накрутить крокодилы, но их производитель пожадничал. Они идут например, c BT-41.
Дополним щупами поинтереснее. Например, вот такие силиконовые Cleqee. Брал на Ozon в случайной лавке зимой. Ссылки сейчас не существует. Альтернатива. Модель набора — P1503D.
Поставляется в таком пакетике.
В наборе:Щупы. Провод толстый, силиконовый, без обозначений. Завяленный ток — 20А. Сами ручки щупов также пластичные, но из ПВХ. Длина — 1,2 метра. Удлиненные. Сопротивление — 0.12 Ом.
Набор крокодилов и вилочек. Надпись гласит что изоляция до 30В. Соединение — скользящее. Если банан за счет лепестков входит туго, то тонкий щуп в банан садится куда более свободно и грозится выпасть. Лучше бы резьбу сделали.Собранная конструкция увеличивает длину щупов вдвое. Зато очень удобно подключится на клемму заземления и спокойно проводить измерения.
Запасные иглы. 2 комплекта приборных для электронщиков, 2 общего назначения. Рисок для ключа нет. Затягивать приходиться утконосами.И два знакомых электронщикам и любителям Arduino захвата для пинов или тонких винтов.
Как по мне — отличное дополнение для различных ситуаций.
И сам мультиметр. Кажется достаточно большим и чем-то напоминает силикатный кирпич, но если сравнивать с обычным мультиметром DT то он просто толще.
Стоит обратить внимание на эргономику. Чаще всего нужно измерение напряжения и сопротивления/прозвонка. Именно эти две клавиши находятся первыми. Куда реже используемые функции измерения частоты и емкости — подальше. А амперметр в самом конце. И там будет одна интересная фишечка аппарата.
Вес мультиметра 382 грамм.
Корпус прибора дополнительно защищают множество ножек. Синий — это какой-то резиноподобный твердый полимер. Темный — звонкий пластик. Прибор всегда лежит на своих ножках. Высота ножек — ~2мм.
Клавиши также оснащены защитным бортиком.Собственно про что и говорилось — защита есть и номинальная, для стола. Например, вот так защищен российский полевой прибор. Это мегомметр Е6-32. Просто сдвижная защитная панель во весь интерфейс. P.S. Он реально стоит каждого потраченного на него рубля.
Дополнительная информация
Задняя панель. Доступ к АКБ 18650, предохранителям. Места для щупов нет. Ну и наклонная нога.
Угол наклона.
А вот и пасхалочка. Корпус этому гаджету достался от какого то планируемого осциллографа. BNC разъемов нет, поставили заглушку.
В руке лежит хорошо.
Экран — IPS. Углы обзора максимальные. Зеркальной подложки к сожалению нет.
Пока не перешли к меню, затронем вопрос интерфейса. Функции мультиметра написаны на клавишах, функции осциллографа — под ними. Кнопка питания играет роль индикатора заряда. Заряжается — как терминатор моргает красным диодом, при полностью заряженной батареи — горит красным.
Нижние клавиши — общие, у них одинаковые функции в обоих режимах. То есть например копка «старт/пауза» в мультиметре это «Hold», а в осциллографе — запуск и останов.
Клавиша с дискеткой — самая бесполезная. Это минус данной машины. Во первых, только 21 скриншот 320х240 (QVGA, КАРЛ!) с циклической перезаписью. Во вторых, когда делается скриншот значения на экране замирают, потом еще нужно руками снять уведомление что скриншот сохранен. Можно использовать для редких случаев когда нужно сохранить на память какие-то данные. И то можно посмотреть только с компьютера.
Шестеренка — настройки.
Чуть забегая вперёд: самое важно что там есть — настройки порога компаратора и границы пищалки. Ага. Обычно в мультиметрах жесткая логика — до 30..50 Ом пищалка, дальше диод тест. Тут отдельно одно и отдельно другое. Пищалка может быть настроена с точностью 1 Ом в пределах до килоома.
Ну и напоследок. Замечаем странное с портами. Они весьма необычного дизайна.
Одна из причин почему так — при зарядке прибора недоступен функционал измерений. Порты физически закрываются шторками. Т.е. внутренний блок питания не развязан от общей земли.
Или заряжаем/сбрасываем скриншоты или измеряем. Сэкономили немного. Жаль. Версия с оптопортом или BT была бы очень очень кстати.
Включаем
Загрузочного экрана нет. Включается прибор сразу с измерений V DC, при этом думает еще пару секунд и тогда оживает. Понять что происходит можно по часам вверху. Ожили — загрузился. С целью предотвращения неправильных действий пользователя клики на кнопку включения только длинные, по нескольку секунд.
Короткий клик — всплывает небольшое статус меню, похоже в прошивке уши от другого прибора — индикатор переполнения памяти, подключение по USB и дата. Явно от осциллографа или регистратора достался кусочек кода.
Надо бы посмотреть что там в настройках. Проваливаемся по клику на шестеренку. Тут нас ждет интересная шарада с управлением, но привыкнуть можно. Вверх — низ на решетке это переключение элементов внутри меню, право — лево это разряды в цифровых блоках, а авто — это значение по умолчанию или переключение слайдеров. При этом изменение значения разрядов висит на F3-F4, а по меню — F1-F2. Впрочем, обычное дело.
Выставим время. Date tran — это отображение по европейски даты. Если отключить будет на американский манер.
Display. Делать тут нечего. Экран не такой яркий что бы ему яркость убавлять. Если переключить тему прибор потребует перезагрузки.
Sound. Voice — это места не хватило. Пищалка на нажатие кнопок. Должно быть «Voice key»
System. Из интересного — можно отключить автоотключение. Автоотключение доступно от 5 до 30 минут бездействия с шагом 5 мин.
DMM. Digital Multimeter. Это самое полезно что тут есть. Cont SENS — регулировка порога пищалки. Можно отстроить пищалку от 1 Ом до 1 кОм с шагом 1 Ом. Такого я больше нигде не видел. Данная функция отсутствует у HDS120 и есть только в HDS160. Comp Range — настройка границ компаратора. Безразмерная величина так как привязывается к текущей функции и диапазону измерения. То есть, к примеру если мы хотели бы найти ряд сопротивлений от 4.7k до 5.1k лежащих в общей куче. Нам надо перейти в режим измерения сопротивления, выбрать диапазон «6кОм», в этом меню настроек набрать 4700 и 5100. Значения сохранятся автоматически, выходим, нажимаем клавишу «Comp» и можно сортировать. OutRangePass — это настройка срабатывания пищалки компаратора ВНЕ диапазона который задали раньше. Ну и стоит заметить что это общие настройки на весь прибор. Если надо где-то померить еще подобным образом придется настраивать под текущую задачу.
Ну и всё. У осциллографа своих настроек нет.
Возвращаемся обратно.
Экран измерения напряжения VDC. Нижняя часть не барограф. Это шкала заполнения диапазона. Интерфейс, еще раз хочется подчеркнуть, максимально спокойный.
И тёмная тема.
Провалимся в переменку и сразу посмотрим что у нас в розетке…
Нормально… После 48В на экране появляется предупреждающая молния и он немного подкрашивается красным.
А что с частотой?
Как по учебнику.
Точно синусоида? Нажимаем «DMM/OSC»
Мощных серверов и блоков питания да индукционных печей не выявлено. Вся прелесть здесь что для данных всех этих манипуляций не нужно переключать щупы, смотреть аттенюаторы и подключаться к устройству по-новому. Да, характеристики не очень, но и плюсы есть.
Возвращаемся обратно и посмотрим на флуктуации напряжения. Насколько оно там скачет? Нажмем MAX/MIN. Тут тоже пока всё хорошо.
Посмотрим другие функции.
Омметр. Допфункций у него нет. Максимальное разрешение — 60МОм. Это очень много.
Следом в меню идет пищалка и имеет схожий интерфейс и её максимальное значение — 1кОм.
Ну и конечно диодный тест. В чём плюс — здесь максимально ясно понятие диодной прозвонки, так как разные мультиметры предлагают разную интерпретацию отображения ее работы. В данном случае нижняя шкала имеет размерность в 3В и мы измеряем падение напряжения от обрыва (OL — open line) до короткого замыкания (0В).
Следующая клавиша — измерение ёмкости и скважности.
В скважности есть дополнительная функция — на клавише F4 доступна возможность поменять местами коэффициент заполнения и частоту межу собой. Как кому удобно.
Амперметр. Выше я говорил про странный дизайн колодцев разъемов. Там кроме защитных шторок так же установлены оптические датчики, которые сами переключают режим вольтметра и амперметра. Обычно оптодатчики служат для предупреждения о недопустимом подключении пинов. Тут сразу управление. GIF не грузится поэтому увы.
Измерять потребление маломощных устройств также возможно:
Отдельно надо бы упомянуть что использование функций «REL» и «COMP» предполагают переход мультиметра в ручной режим и работу только с заранее предопреденным диапазоном.
Осциллограф.
Он имеет следующие характеристики.
Есть некоторые вопросы, которые до конца не ясны: это DC+AC coupling или всё же DC+AC automation coupling? Т.е. он измеряет с постоянной составляющей или всё же в некоторых случаях он ее игнорирует и использует AC coupling? В частотности, примитивные тесты показывают что это DC+AC coupling.
Сам по себе он вполне достаточен для простых задач, есть и сильные стороны:
1. Высокие значения допустимой амплитуды Vpp без необходимости обращать внимание на положение аттенюатора и измеряемую сеть;
2. Нативная возможность измерения тока непосредственно, без использования шунтов;
3. Измерения в режиме вольтметр/амперметр могут проводиться как и в режиме мультиметра так и в режиме осциллографа без разборки схемы, отключения щупов, одним кликом;
4. Достаточная скорость (чувствительность) отображения сигнала.
Чего же не хватает?
1. Явного выбора DC/AC coupling;
2. Возможность двигать оси;
3. Чуть большего буфера, имеющего не один экран, а хотя бы три;
4. Дополнительных опций вроде БПФ;
5. Возможности сохранения осциллограмм не в режиме скриншотов.
Это могло бы потребовать большего объема оперативной памяти, конечно.
Посмотрим на интерфейс.
По умолчанию мы видим осциллограмму, настройки триггера и разрешение клетки на осях.
Минимальное занчение по оси Y — 10 ед/клетка что иногда достаточно велико (например, для сигнала 8mA разрешения не хватает для более полного исследования его)
Если необходимо узнать текущие значения измеренных данных, то необходимо нажать на кнопку «Min/Max», что приведет к появлению в левом нижнем углу виджета со следующими значениями:
Настроек данного виджета нет.
Если не угадать с настройками разрешения по оси Y, значение будет измерено верно, но появятся дополнительные предупреждающие стрелочки что осциллограмма имеет продолжение за границами экрана:
Вот тут не хватает возможности подвинуть ось и посмотреть что там происходит с большим разрешением.
Если остановить осциллограф, то появится меню детального просмотра осциллограммы. При этом отображается какая часть осциллограммы сейчас просматривается относительно буфера (zoom menu) относительно центра и появляется возможность ее растягивать и сжимать во времени т.е. растягивать по экрану.
Так же присутствуюет обязательный триггер и есть кнопка 50% (REL), устанавливающая значения триггера посреди сигнала.
Это думаю обычное дело, хорошо известное тем, кто даже мельком видел осциллограф.
Давайте поэксперементируем. Соберем стенд буквально из подручных материалов на поверхности, на которой обычно проводят опыты и посмотрим на те явления, ради которых затевалась эта покупка.
Я тут должен предупредить что опыты с электричеством шутка не безопасная, требует понимания что вообще происходит и соблюдения техники безопасности по работе с электричеством и противопожарных мер. Мы ее соблюли — огнетушитель был рядом, безопасный полный разрыв цепи тут же. Настройки приборов — в пределах, позволяющих спокойно оценивать ситуацию. Делали по фану, люди, которые этим занимаются каждый день. Ну и заодно проверили работу регулятора, за кадром, по которому были вопросы. Выход на нем не рабочий оказался, бывает. Лежал с этикеткой "????".
Вот например, отличный стенд.
Имеем хороший ПИД регулятор Метакон 515 (ему бы менее зверское управление еще и цены бы не было). Это с 2008 года работает не выключаясь. Заменили только кондёр по питанию.
В качестве нагрузки возьмем лампочку, пускай побудет объектом регулирования. Ну и конечно какое-либо устройство, являющеюся выходным устройством регулятора. В данном случае — твердотельное реле с входом 4-20mA.
В качестве датчика — термопара К типа. Минимальная инерционность, хорошая тепловая устойчивость.
Как мы видим — мы подключились к технологическому процессу непосредственно, просто в разрыв цепи, без использования косвенных измерений.
Сам по себе Метакон сообщает о своем состоянии — вот тут мы знаем что температура 112 градусов, а регулятор открыт на 34%.
Это хорошо и удобно, когда видно данное табло. А если нет? То есть регулятор на дверце, реле где-то внутри шкафа высотой метра 2 и шириной метр и глубиной полметра? А надо посмотреть где проблема. Желательно что бы без лишних движений по замене запчастей и что бы понимать какое принять решение. Можно воспользоваться амперметром. Но нагляднее поведение системы при просмотре осциллограмм процесса в динамике с графическим отображением.
Вот тут видно что началось понижение тока, а значит регулятор практически достиг уставки и потом мы внесли возмущение в систему, снизив температуру датчика, отчего ему пришлось заняться восстановлением значения уставки, открывая симистор внутри реле. Смотря на работу регулятора и соотнося с реальной системой можно дать заключение об исправности датчика или его контакта со средой (резкие забросы и спады температур), исправности реле или нагревателя (выход системы не соотносится с состоянием рабочего органа). Если конечно, правильно настроен регулятор.
Если достаточно часто вносить изменения в систему или система будет нестабильной, можно увидеть работу всех трех компонент регулирования.
Проведем еще один опыт. На этот раз с ШИМ. Пересоберем осциллограф и заменим реле и возьмем другой регулятор который у нас используется в сварочных утюгах для упаковки. И для разнообразия подключим еще вольтметр на обычном мультиметре. Посмотрим, что он покажет и почему осциллографический мультиметр имеет права на жизнь.
Дополнительная информация
А вот так это выглядит внутри осциллографа. Высокий сигнал ок 20В.
Как мы видим, вне зависимости от исправного реле, оценить работу системы с классическим мультиметром не представляется возможным. Ему не хватает информации для правильной работы ИС с двойным интегрированием для расчета действующего значения. Иногда что-то попадается. Правильной оценкой работы может быть оценка работы по индикатору на реле. Но в случае такого гибрида — если не понятно поведение вольтметра, то можно пройти в режим осциллографа и посмотреть работу регулятора.
Ну и ради интереса, а давайте ткнем в промышленный калибратор. Вот так будет выглядеть токовая петля с шумами.
Смотря на это можно сказать что осциллограф для практических задач, на которые возлагались надежды он отлично приспособлен. Очень удобно пользоваться инструментом, когда ненужно лишний раз всё пересчитывать или проводить относительные измерения. Прибор позволяет увидеть основные процессы в цепях регуляторов и систем автоматики.
Итого.
Кому эта штуковина может быть полезна?
Студентам профильных кафедр автоматики и КИПиА; школьникам на радиокружках. Без риска попалить осциллографическую часть и научиться пользоваться осциллографом. Плохо что ли? В ряде случаев будет удобен для курсовых.
Радиолюбителям — как дополнительный прибор на стол. Хороший мультиметр, с хорошей разрядностью, точностью и небольшой осциллограф в довесок. Приятно. На столе смотрится как будто тут и был.
Службе эксплуатации разных навороченных предприятий и тем кто возится с автоматикой. Если есть друзья/родственники кто работает с КИПиА — будет хорошим подарком.
Любителям диковинных мультиметров. По сути, та еще химера — вокруг DMM FrontEnd сколотили еще и осциллограф.
Оправдывает мои ожидания? В целом, да. Это то что я искал. Немного подрезали из-за мракетинга, но пользоваться очень приятно, интересно и полезно. Не хватает возможности регистратора, но что есть, то есть. И так он поставленные задачи выполнил полностью.
Разбирать его не стал. Разбор есть у Kerry Wong на YouTube. Точность его измерял Олег German там же. Мне честно говоря не хочется его пока потрошить.
Дисклеймер. Все изображения со сторонних ресурсов принадлежат их авторам. Данное использование некоммерческое и не преследует какие-либо коммерческие цели.
Самые обсуждаемые обзоры
У них нет поверки в Госреестре РФ, то есть нет документа. А вся бюрократическая структура всегда завязана на справки и документы.
По CEM — неоправданно завышенная цена для дома. Ничего нет необычного, но ЕСТЬ ГОСРЕЕСТР. С этого и живут, часто нет иного выхода у людей.
Теперь что стали делать некоторые конторы, типа Owon и UNI-T совместно с нашими ушлыми ребятами.
Китайцы не хотят проходить нужную и долгую сертификацию и платить деньги — появились наши ребята.
Они предложили китайцам делать всё те же мультимтры, вообще без изменений, но с названиями типа Inforce и Актаком и т.п. Там будут те же модели Owon и UNI-T, но с ГОСРЕЕСТРом и нашими накрутками.
Меня удивила контора UNI-T ещё много лет назад — спокойно отдавала свои модели мультиметров под чужие бренды. Даже легендарную/народную модель UT61E выпускали с другими названиями.
Ля, словно они действительно что-то сами разрабатывают, а не шильдики переклеивают. Да ещё за это и цену х2-х3 лупят.
Вплоть до новой МОДЕЛИ UT61E+.
Колесовать публично на площади.
Для приборчиков типа Zoyi 703 этого не хватает.
OWON в своём стиле: вроде всё норм, но обязательно несколько подлянок в прибор засунут.
у меня есть их XDM1241 — отличные кнопки, корпус, экран великолепен, 2 акка 18650 с разными гнёздами для зарядок, но потребление в выключенном состоянии 1.3 мА, Карл! почти полтора миллиампера!
Это за полгода спячки он высадит все аккы! Ну что за ...!
В довесок ещё надо месяц ждать, пока он соизволит показать значения ёмкости электролит. кондёров, если они несколько сотен и тем более тысяч мкФ.
у Овон В41+Т показания последних пары разрядов в любом режиме прыгают, что постоянно раздражает + экранчик тусклый и малоконтрастный.
вот у UT181A всё хорошо было, кроме того что начала подыхать батарея, а потом, через годик, скончался и он сам…
у моего с этим всё ОК было. Стал дохнуть сам акк, электроника м/м была не при чём.
