УФ-фонарик на 10 Вт светодиоде

  1. Цена: 185 р.
  2. Перейти в магазин

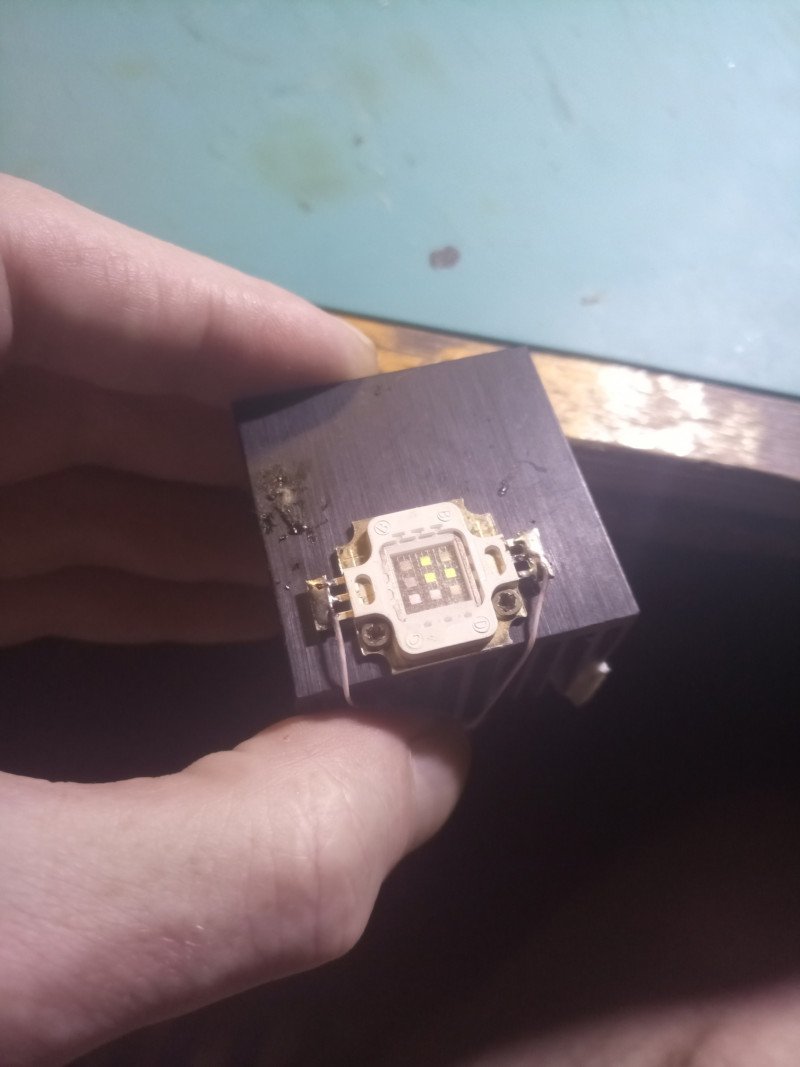

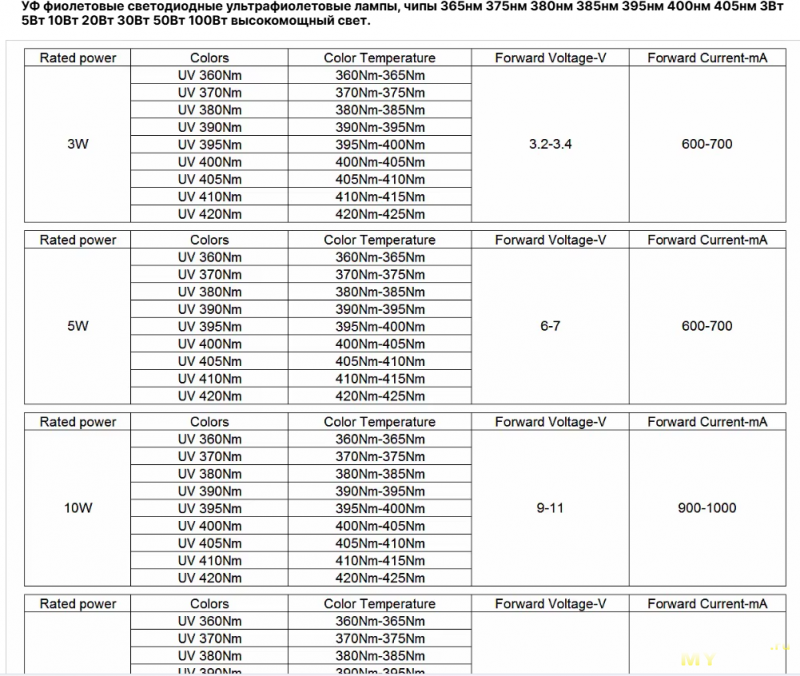

Пару лет назад купил УФ светик для отверждения маски(клея). Не заморачиваясь, прилепил на радиатор от материнки и припаял длинные провода. Подключал к ЛБП — ~10 В, 1 А.
Недавно купил фонарик обычный, который оказался крайне неудобным в использовании — трудно нащупать кнопку включения (!) и перекатывается, ибо круглый

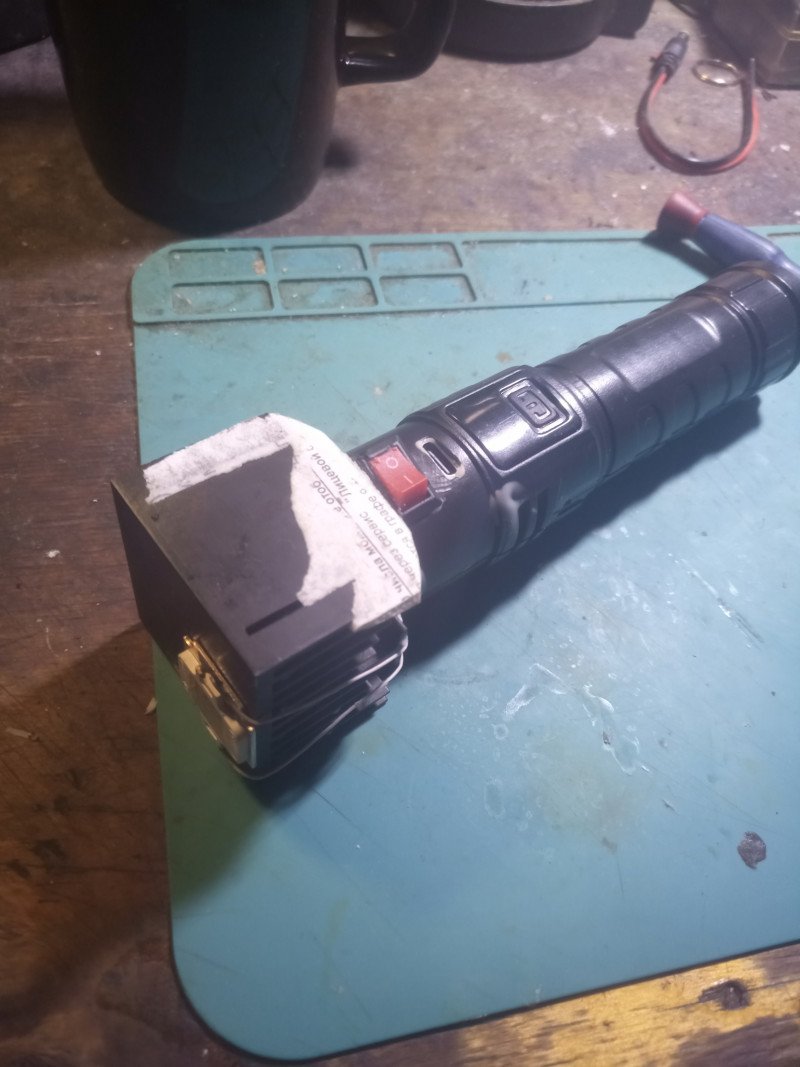

Всю жизнь делал себе фонари самодельные, а тут решил купить типа фабричный.

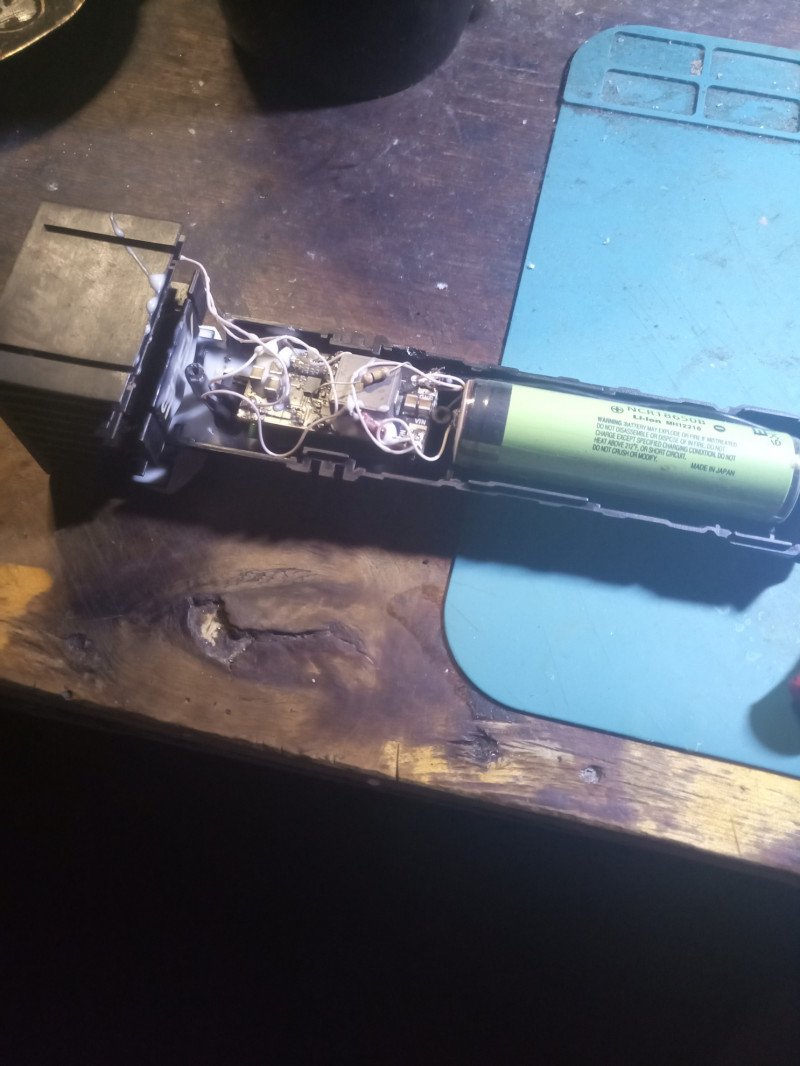

Вобщем разобрал, акк там 18650 на 800 мА/ч и схема с включением и индикацией заряда на маленьком экране. Одно нажатие — полная яркость, второе — вполовину, третье — строб, четвертое — выкл.
Зарядка тип-С, микра похожа на ТР4056. При зарядке мигает молния и показывает проценты.

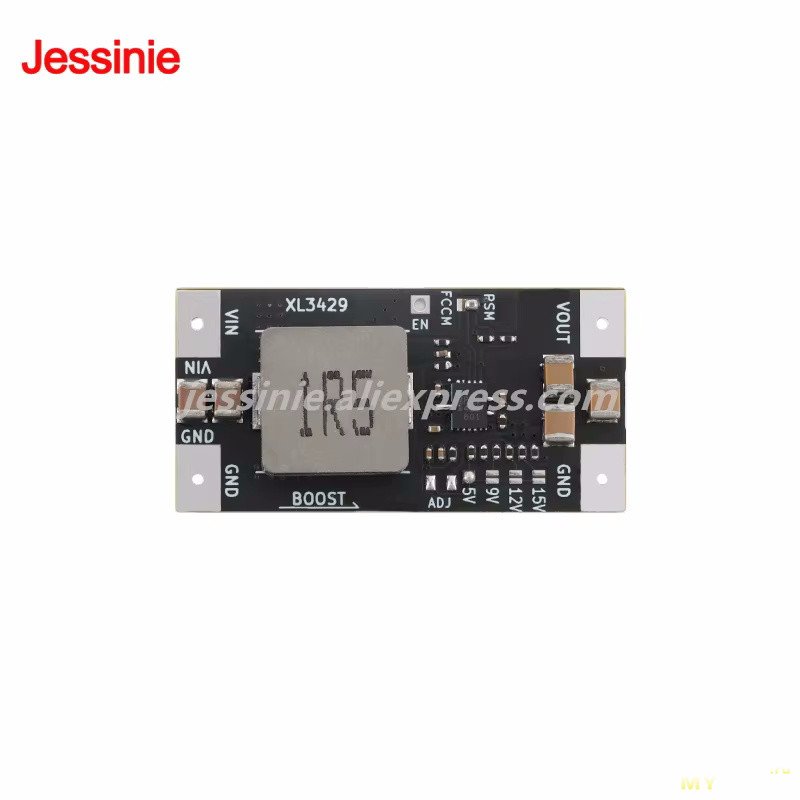

Дабы сэкономить время, купил платку XL3429:
https://aliexpress.ru/item/1005010274839364.html
Вообще платка очень неплохая, с высоким КПД и большим диапазоном входного напряжения и мощностью до 30 Вт.
даташит на MP3429, которая используется в этой платке: www.monolithicpower.com/en/documentview/productdocument/index/version/2/document_type/Datasheet/lang/en/sku/MP3429GL-Z/document_id/1189?srsltid=AfmBOoqpW5Q5UTDYYHO6Z5
На выход минуса светодиод подключён через резистор 20 мОм(типа датчик тока), от него на точку платы Adj резюк 150 кОм. контакты на плате, обозначенные «5 V» замкнул. Резистор на плате, который идёт с плюса на «EN» выпаял. Подпаял «EN» проводом к плате фонарика, к затвору мосфета(мосфет выпаял), чтоб включался штатной кнопкой. Вот тут ждал облом. На затвор идет 1,58 В, вроде должно хватать (по даташиту MP3429 — 1,31 В), но нет. Пришлось колхозить тумблер — 30 кОм с плюса на «EN» и шунтировать его 300 кОм на массу(а то выключатся не хотел пару минут). Если бы знал про такое, то выпаивать резистор с платы не пришлось бы, а тумблер повесил бы от «EN» на землю (замкнутый — выключен)
Еще, защиты от переразряда в этой микре нет, высосет акк досуха — так что или платку защиты (на 3,5...4 А) или защищенный акк. У меня есть несколько бывалых защищённых Панасоников 3,4 А/ч, годится.

п.с. Фонарь используется для полимеризации маски UVH900-LY https://www.ozon.ru/product/payalnaya-maska-zelenaya-uf-kompaund-zhidkiy-15-gr-uvh900-ly-2002023149
Время — 5...30 сек, в зависимости от толщины слоя.
длина волны светика — 395нм. На деньгах видны только мелкие закорючки, так что для проверки купюр нужен светодиод на 365нм.
Планирую купить +7 Добавить в избранное
+41 +50
Похожие обзоры
Развернуть
свернутьразвернуть
Комментарии (99)
RSS
+
avatar
+3
По ссылке присутствуют варианты на на 20/30 и даже 50w Интересно 50W за сколько секунд будет высушивать И к нему бы платку еще подобрать соответствующей мощности
+
avatar
+17

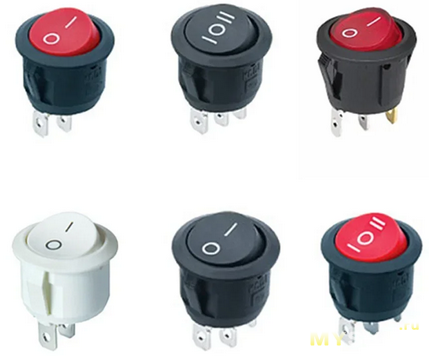

Для подобных самоделок применяю переключатели в круглых корпусах, проще просверлить и вставить, чем выпиливать прямоугольное отверстие. А в печатных корпусах — прямоугольные.
Рекомендую.
+
avatar
0
У всех спецов по «кнопкам» спрашиваю-
ищу такую кнопку. сначало вкл, потом нажатие не выключая первый выкл. ( типа как в автомобиле сначала вкл зажигание, а потом нажатием включение стартера БЕЗ ФИКСАЦИИ).
+
avatar
+3
  • JBR
  • 25 июня 2026, 22:26
Возможно, если я правильно понял требуемый алгоритм работы, вам подойдет пускатель ПНВС-10, использовался в старых стиральных машинах, имеет две кнопки, при нажатии на черную происходит замыкание с фиксацией двух линий, третья линия замыкается без фиксации, только когда усилие прилагается. При отпускании черной кнопки, две линии остаются замкнутыми, третья разрывается. Красная кнопка выключает все линии. На озоне продаются, если заинтересует.
+
avatar
+1
KAO-5H — легко гуглится на любом маркетплейсе. 3 полюсной выключатель с подпружиненными контактами. Под один контакт подкладываем кусок пластика 1.5-2 мм, получаем кнопку ВКЛ — СТАРТ — СТОП. Я такие модифицированные кнопки ставлю на однофазные асинхронные моторы с пусковой обмоткой
+
avatar
+11
Выглядит поделка люто, но раз автору нравится, то нормально.
+
avatar
+2
  • venus
  • 25 июня 2026, 10:21
Можно в аренду сдавать для съёмок технопанка и хорроров про вампиров. :) Вампиры будут дезинтегрироваться только при виде фонаря.
+
avatar
+5
  • yg-25
  • 25 июня 2026, 10:37
Для хоррора и панка есть «маяки» с лампами на 0.5 кВт. В частном доме ставили такое для дезинфекции комнат, пару улиц собралось обсудить, что за инопланетяне там делают и где их тарелка.
+
avatar
+5
395 нм (у автора такой), для этого, не очень интересно — 365 гораздо лучше
+
avatar
+7
  • venus
  • 25 июня 2026, 12:06
Я на самом деле не настоящий Ван Хельсинг или Блейд. На 365nm у меня есть несколько фонарей, в том числе конвой s2+ на ничии. Но вампир нынче стал редким зверем, не было возможности проверить.
+
avatar
0
конвой s2+ на ничии
аналогично.
На вампирах тоже не проверял — они дезинтегрировались ещё до включения фонаря :) однако же, прочий съёмочный инвентарь, в таком свете, смотрится куда интереснее
+
avatar
+3
это направление в дизайне называется брутализм ))
надеюсь ты надеваешь защитные очки когда пользуешься этим транклюкатором?
+
avatar
+1
Это почти видимый свет, минимальная опасность. Конечно, долго пялиться на его свет не стоит, но случайно пойманный «зайчик», неприятностей не доставит
+
avatar
+1
  • CuMr
  • 25 июня 2026, 13:10
ну как сказать… я когда проверял 100вт светик на 50вт мощности боковым зрением немного в глаза попадало — и уже неприятные ощущения наблюдались.
+
avatar
+1
Ну при 50/100 Вт, наверное, спектр излучения светодиода уже не играет особой роли (если он конечно не уходит в «дальний» ультрафиолет), с точки зрения «послевкусия» для глаз. Мне так кажется.
Тут уже просто за счёт интенсивности света, неприятно. Обычным фонариком, в глаз засветить, и то дискомфорт.
Но у автора 10 Вт всего. Тоже немало для глаз, но не 100, и даже не 50. Ну и думаю, если «зайцев» нахватается, то и сам догадается средства защиты применить. При этом ещё не нанеся вреда зрению
+
avatar
-1
минимальная опасность
не пишите, плиз, чего не знаете
+
avatar
0
Ну так просветите, если знаете. А то голословно писать, то такое…
+
avatar
+5
1. зрачок регулирует пропускание света по пикам в двух областях в видимой части спектра. Свет от 10вт уф диода попадет в глаз как есть
2. последствия — фотокератит, риск повреждения хрусталика (особенно у тех, у кого уже проблемы)
www.icnirp.org/cms/upload/publications/ICNIRPUV2004.pdf
+
avatar
0
Это уже поинтереснее — плюсанул. Однако, я не совсем согласен с первым пунктом. Но! Разводить флуд не буду, просто промолчу.
И напомню, что я не писал про полную безопасность, а про минимальную опасность, всё таки
+
avatar
+1
я не совсем согласен с первым пунктом
у нас есть два пика в видимой части спектра, по которым мы определяем яркость. Один в красной области и другой в синей. По этим данным мы регулируем зрачок. И, кстати, в этом причина усталости у некоторых людей при работе за монитором вечером. В спектре монитора, где используют в светодиодах подсветки обычный люминофор, как раз в районе области определения яркости провал на графике спектра. Глаз неправильно определяет яркость монитора и излишняя яркость в области синего дает дополнительное напряжение при работе. Именно в этом причина появления мониторов с аппаратным blue safe. Там не регулируют яркость синего, а применяют другой люминофор и чуть сдвигают пик синего в спектре. Начинают корректно работать наши природные механизмы и за такими мониторами становится работать гораздо комфортнее. Пример Dell U2724D

Кстати, в дешевых led лампах точно такая же проблема
комментарий скрыт
+
avatar
+2
На меланому доза УФ от одной прогулки летом больше, чем от года пользования таким фонариком. Ультрафиолет дома опасен тем, что попадает в глаза через раскрытые зрачки и физически обжигает сетчатку.
+
avatar
0
  • xNIXx
  • 25 июня 2026, 19:20
Именно с потери глаза всё и началось… Меланома сетчатки.
+
avatar
0
тогда любой сверхяркий светодиод дает эту пасность. И не смотрите на матрицы телевизоров и ноутбуков с повышенной яркостью
+
avatar
0
От эпизодических засветов УФ фонариком, с длиной волны 395 нм?
+
avatar
+1
физически обжигает сетчатку
сетчатку он, как раз, обжигает меньше видимого света той же мощности. Проблема там в другом
+
avatar
+5
Первый блин комом. Нет непрерывности изложения, отдельные куски текста не связаны, приходится соединять их читателям, додумывать, а в целом основа материала хорошая. Видимо автору не хватает опыта.
+
avatar
+1
Что есть, то есть ))
+
avatar
+6
Для небольших объёмов можно использовать и готовые фонарики, они часто идут в комплекте с клеем, но совсем маленькие, в виде авторучки на батарейке ААА, работают слабо, а побольше, с таймером и аккумулятором, очень даже делают своё дело неплохо.
Недавно склеивал светодиоды с фоторезисторами УФ клеем — получилось это сделать быстро и качественно.
+
avatar
+3
а для чего такие оптопары?
+
avatar
+1
Мне для аналогового генератора низкой частоты, чтобы стабилизировать амплитуду. Есть и другие варианты применения, где цифровой способ нежелателен.
+
avatar
+3
просто возник вопрос, почему не применить банальные PC817
+
avatar
+2
там фототранзистор — нелинейная хрень.
+
avatar
0
фототранзистор — нелинейная хрень
ну так откуда же я знал Ваше ТЗ.
+
avatar
+3
Применить можно, но результат будет не очень хороший, как при попытке применить логическую схему для усиления аналогового сигнала.
Подобные оптроны (с фоторезистором) выпускаются серийно, их применяют в микшерских пультах, но они дорогие и почему-то часто вылетают. Раньше были советские ОЭП-1, с лампочкой внутри и другие, но их трудно найти.
+
avatar
+1
как при попытке применить логическую схему для усиления аналогового сигнала.
О да, 561ЛН2 — в качестве 6-канального ОУ при питании 5В )))
Делал на них эквалайзеры в 90х. Теперь стыдно )))
+
avatar
+1
Применить можно, но результат будет не очень хороший, как при попытке применить логическую схему для усиления аналогового сигнала.
повторюсь, что вопрос от незнания задачи.
+
avatar
+1
Задача сделать генератор с очень низким уровнем гармоник, в некоторых схемах, с таким оптроном, получили несколько тысячных процента.
+
avatar
0
ОЭП-13 не пойдет, они по 52 р?
+
avatar
+1
Может и подойдёт, но его нужно иметь, а автор пошёл простым путём, взял красный светодиод и китайский фоторезистор и как-то их соединил, склеивал или нет, неизвестно — это моя инициатива.
Вообще мы далеко ушли от темы и это нехорошо, за это, обычно, наказывают.
+
avatar
0
Купить в интернет-магазине, даже 50 р дорого, есть и по 12 р-1991 год и не обязательно в ЧД
+
avatar
+1
Применить можно, но результат будет не очень хороший, как при попытке применить логическую схему для усиления аналогового сигнала.
так это классический хак 70х годов, применить какой-нибудь инвертор в качестве усилителя, просто добавив резистор между входом и выходом, если требованиям удовлетворяет (и есть вакантный инвертор рядом, не ставить же еще один целый корпус ОУ с обвязкой лишь для этого).

вообще есть отличный пример где это было успешно применено в 80х годах, и потом еще тянулось пару десятилетий. итого аж целые сотни миллионов устройств.
Дополнительная информация
знаменитая игровая приставка NES/Famicom. Всякие их клоны и все прочее — тоже не побрезговали вслепую следовать оригинальной схемотехнике, даже когда перешли в состояние однокристальных NES-on-a-chip
+
avatar
0
  • vlo
  • 26 июня 2026, 15:05
непонятно, какое отношение имеет один каскад от кмоп инвертора к целому оу. коэффициент усиления у них несравнимый.

p.s. а вот инверторы в виде биполярника с оэ вполне себе встречаются даже на современных мамках.
+
avatar
0
У кмоп входное сопротивление сравнимо со стандартными ОУ. В моих эквалайзерах активные фильтры на ЛН2 имели К=10.
+
avatar
0
непонятно, какое отношение имеет один каскад от кмоп инвертора к целому оу. коэффициент усиления у них несравнимый.
да, каюсь, что-то переклинило на ОУ.
для того случая там вообще лишь единичное усиление требуется.

там на самом деле нужно было 2 канала смешать с open collector (могу ошибиться) выхода аналогово сигнала и буфферизовать для последующего подключения к телеку.

само по себе усиление по «размаху», не требовалось, сигнал уже с правильным размахом шел.

нужно было усиление по току и согласование импеданса.

подумал про ОУ — потому что это самое простое сделать на нем повторитель (инвертирующий или нет, непринциально было для того применения).

если бы такое я делал, то сделал бы на ОУ. TL071, его там как раз хватит для однополярного 5В питания.

можно конечно и на транзисторах было наделать, пару эмиттерных повторителей.

а вот инженеры которые делали консоль, решили использовать вакантный инвертор от 74HC04, благо он там как раз рядом был и был применен для генератора тактовой частоты.
+
avatar
0
Есть парочка фонариков, тонкий на аккуме и побольше, в металлическом корпусе, на батарейках. Слабо светят, долго полимеризует, бесит )))
+
avatar
0
Вот, тот, в чёрном пластиковом корпусе, на моём фото, работает отлично, за секунды клей схватывается, хотя таймер там на 30 сек. Сам фонарик очень лёгкий, квадратный в сечении, с USB-C, не открывал его и, видимо, там аккумулятор небольшой, но работает отлично. Видимо светодиод правильный и линза какая надо для УФ.
+
avatar
0
Видимо и цена правильная )) В продаже, в основном, всякая шняга с китайскими ваттами, для обнаружения грязи и проверки купюр. Ну и поиграться.
+
avatar
0
Он шёл в комплекте с УФ клеем, поэтому доверия к нему было больше если, что то и можно и предъявить претензию.
+
avatar
0
фонарик из нержи крутой! жаль что их перестали делать. я бы еще купил себе пару штук, очень удобные.
+
avatar
+1
  • iG0Lka
  • 25 июня 2026, 11:49
мои глаза… ааааа…
+
avatar
+2
хм. а для маски лучше 365 или 395?
+
avatar
+1
  • venus
  • 25 июня 2026, 12:43
Лучше 365. Для маски многие пользуются фонарями, предназначенными для нарощенных ногтей, там либо 365, либо комбинация 365 и 405. Хотя кто покупает 395, говорят, тоже работает.
+
avatar
0
у меня просто маска как-то не особо хорошо засвечивается, особенно всякая белая, красная… я подумал может длина волны не та… тем более что автор как я понял сознательно взял именно 395
+
avatar
+2
  • venus
  • 25 июня 2026, 19:12
Возьмите попробовать недорогой convoy s2 или s2+ на честном 3-ваттном 365nm светодиоде от lg или nichia. Лучше со стеклом Вуда от паразитной засветки. По отзывам их многие берут в том числе для маски и клея. Тепло на руке от них чувствуется уже через пару секунд. Хотя у меня есть фонарики на копеечных светодиодах на 365nm для ногтевых ламп, они тоже греют нормально. Есть такие и двухдиапазонные на Али, там и выбирать не нужно.
+
avatar
+1
Порадовал ответ продавана на Озоне: «Да, оригинал.
Корпуса фонарей Convoy не поделываю, а установленные светодиод, драйвер и рефлектор зависят от предпочтений покупателя/заказчика.» )))
+
avatar
+1
Недорогой — 3т.р.?
+
avatar
+4
  • venus
  • 25 июня 2026, 22:09
Меньше. В узком кругу фонарёвщиков конвои принято покупать у официального продавца, Мартина на Али. И стекло Вуда добавит, если попросить, хотя для ничии оно не сильно нужно, у нее засветки почти нет.

S2+ у него у него 2 тыр.
ali.click/54qqf10

S2 — полторы
ali.click/zmqqf1z

Недорогие они для приличных, там есть и 10-ваттные. конвои — конструктор, для них без проблем найдёте модули с другими диодами, линзами, клипсы и все такое.

При желании сэкономить можно за 700 рублей в комбо купить впятеро более мощный (типа) AloneFire. Он в принципе тоже честно работает, но это не конвой. :)
ali.click/qsqqf1n
+
avatar
0
впятеро более мощный
ну мы же понимаем про китайские 15 Вт? Даже если там и вправду 3 трёхватника, и работает драйвер на полную, в чем я сомневаюсь.
На моей бандуре светик с честными «российскими» 10 Вт разогревается до 75гр.
А вот конвои — вполне приемлимо по цене и характеристикам.
Хотя на свой не сменяю — я не эстет, мне для дела )))
+
avatar
+1
  • venus
  • 25 июня 2026, 22:53
У меня и к подобным китайским фонарям особых претензий нет. Свои маленькие деньги отрабатывают. А насчёт мощности и длины волны — вместо спецификаций от ничии, лыжи или сеула с ними идёт ничуть не менее надёжная клятва мамой продавца. :)
+
avatar
0
:))))
+
avatar
+2
  • yahoo
  • 25 июня 2026, 23:38
Я извиняюсь, а с каких пор Саймон стал Мартином?
+
avatar
0
  • venus
  • 26 июня 2026, 07:05
Сорри, описАлся. Как-то само вылезло.
+
avatar
0
Вроде, было принято покупать у Саймона.
+
avatar
+1
  • venus
  • 26 июня 2026, 19:45
ну да, я же написал уже выше, случайно опечатался. Как-то так.
+
avatar
+2
Как вариант для тех, кто не хочет заморачиватся: купить самый дешёвый convoy s2 (но ориг) на обычном светике
https://www.ozon.ru/product/convoy-fonar-prozhektor-1627158163
и вставить туда светик с Али на 16мм
https://aliexpress.ru/item/1005008315971598.html
или 20мм, не знаю какой подойдет.
https://aliexpress.ru/item/1005008084768992.html
главное, что они вроде на 3В.
+
avatar
+1
  • yahoo
  • 25 июня 2026, 23:54
Для полного комплекта еще надо стекло Вуда и однорежимный драйвер, 16мм калибр для S2.
Проще купить готовый, имхо…
+
avatar
0
Ну это да — ктож знал, что на Озоне такие барыги…
+
avatar
0
+100500
У меня Convoy s2+ на Nichia со стеклом Вуда — маска застывает на глазах. Купленный ранее Mechanic L1 Pro рядом отдыхает.
Думаю собрать на светиках Nichia собственную лампу-отвердитель, на 8 светодиодов.
+
avatar
0
Мощность светика какая? И какая маска? Года четыре назад покупал маску на али (UV-W100), так она только тонким слоем твердеет и то неохотно.
+
avatar
0
не готов ответить ;) когда-то и мощность проверял, но уже не помню. маска такая. уже старая, может поэтому плохо работает. но она и с новой как-то не давала стабильных результатов. а есть какая-то проверенная, да еще и недорогая и разноцветная?
+
avatar
+1
Разноцветную не знаю, увы. Пользую в технических делах уже 3 тюбик https://www.ozon.ru/product/payalnaya-maska-zelenaya-uf-kompaund-zhidkiy-15-gr-uvh900-ly-2002023149
Чёто цена подскочила — несколько месяцев назад покупал за 215р.
+
avatar
0
Вчера заказал — 247 р. Сегодня уже 347.
+
avatar
0
спасибо
+
avatar
0
  • UWU
  • 25 июня 2026, 13:20
Еще, защиты от переразряда в этой микре нет, высосет акк досуха — так что или платку защиты (на 3,5...4 А) или защищенный акк.
Почему нет, есть. У XL3429 порог должен быть где-то на уровне 2.7V.
+
avatar
0

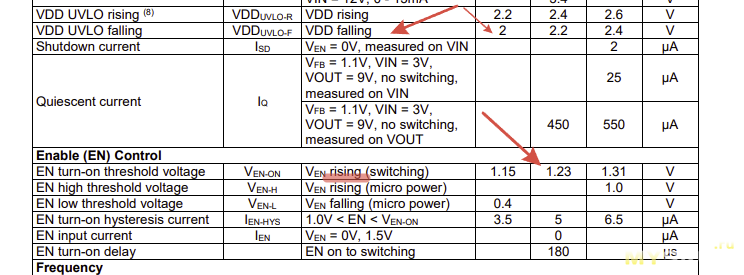

Ага, по даташиту. И «En» на 1,31 В. А вот нифига. Сосал с аккума до 2В, пока я не спохватился и не отключил. Аккум стоял LGabb41865.
+
avatar
0
Так по даташиту так и есть. UVLO rising и UVLO falling. 2V мин 2.2 typ. Надо через EN запрограммировать UVLO на 2.7 и будет счастье.

И по поводу FB и 20мОм. FB 1V и 20мОм датчик тока я не очень понимаю каков тогда порог ограничения тока? Я как то на TPS63020 делал драйвер светильника, тоже снимал с резюка в катоде светодиода напряжение для FB, и чтобы снизить потери на датчике тока(кменьшить сопротивление) подавал напряжение через диод шоттки. Тоесть с VOUT резистор 100K на FB, c FB через Шоттки (анодом к FB) к датчику тока в катоде светодиода. Правда с термостабильностью не очень…
+
avatar
0
Не, не, никаких диодов в цепи FB. У меня, на самом деле, диапазон регулировки тока очень маленький, как раз на уровне: холодный-горячий светодиод. Тут больше стабилизация напряжения. Я не зря в статье написал — «типа датчик тока» )). При замыкании 20мОм ток вырастает где то до 1,1 А. А так 0,95 А.

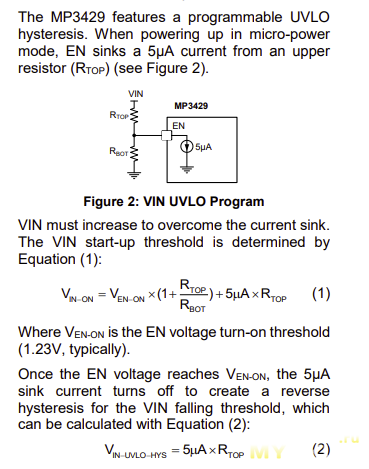

Надо через EN запрограммировать UVLO на 2.7 и будет счастье.
Ну, на это у меня уже ума не хватило)) Я, как обнаружил, что EN требует совсем не 1,31В, то уже этому даташиту как то не очень доверяю.
+
avatar
+2
Ну, на это у меня уже ума не хватило)) Я, как обнаружил, что EN требует совсем не 1,31В, то уже этому даташиту как то не очень доверяю.
Для включения. Для полного выключения <0.4V. И то 1.31 это MAX в расчётах надо брать 1.15 -1.23. Это обыное поведение — на запуск выше, на выключение ниже. Гистерезис.
Rtop = 20K Rbot = 18K если не ошибся получится 2.7 вкл 2.6 выкл.
+
avatar
0
Отключение, то ладно. Поставил защищенный акк и дело с концом. А вот почему 1,58 В на EN — запуска нет? И пришлось шунтировать EN резистором 300 кОм на землю (без него после выключения несколько десятков секунд работает, т.е. Rbot отсутствует)
+
avatar
0

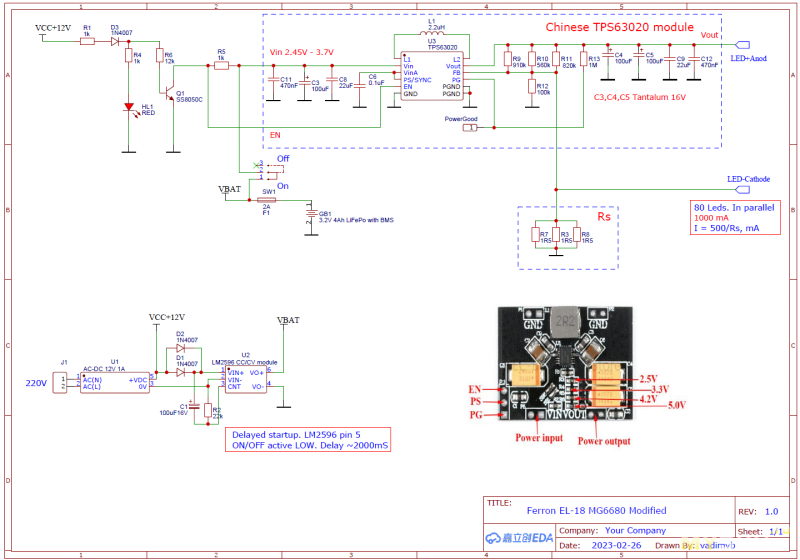

Это странно. У меня нет такого модуля. Смотреть надо. Я когдато переделывал светильник аварийный. Там была полная жесть. Переделывал на лиферы. Использовал TPS63020 buck-boost. Я управлял простым npn — ну использовал то что было на родной плате. Там часть элементов и осталось — сейчас посмотрел — убей не помню зачем там R1 и D3 — видимо на плате осталось. Вот схема переделки — чип другой но принцип похож. При пропадании сетевого напряжения светильник включается. Там диод в фидбэке не нарисован — потом поставил чтобы уменьшить Rs.
+
avatar
0
Ну эти схемы все похожи. Для уменьшения Rs нужно R12 сажать не на землю, а в разрыв между R11 и Rs.
+
avatar
+1
Ну я сделал потом по другому. Резюки R11 итд они на плате так и остались. Поставил Шоттки от FB к Rs (анодом к FB). На нём как раз получилось 0.35V-0.4V (токи то мизерные) и соответственно Vref ~ 0.15 — 0.1, а не 500mV ну и соответственно в 4 раза уменьшил Rs. Ну тоесть Vref то тотже 500mV но напряжение на FB складывается из падения на шоттки + Rs. Единственное у диода ТКН отрицательный так что осторожно чтобы не грелось и в разгон не пошло :-)

P.S> На самом деле там нумерация другая на модуле, это Еда номера расставила.

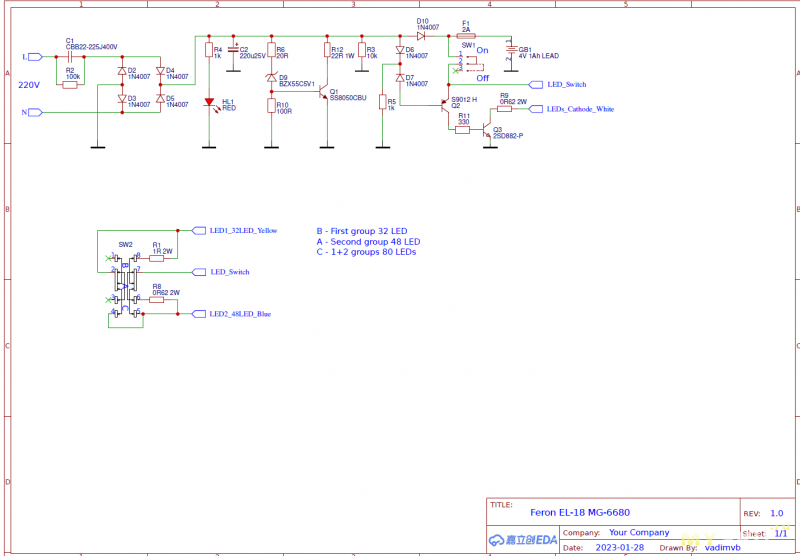

Изначально там схема светильника была такая: (картинка вложена).Аккумулятор сдох за год ну и там благополучно сгорели ещё какието резюки — уже не помню…
Переделанная уже 3 года без проблем весит в гараже над верстаком.
+
avatar
0
Ну да, диод вместо резюка — как вариант. Спасибо, возьму на заметку. Может германиевый какой диод типа Д310.
+
avatar
0
Ну да, диод вместо резюка — как вариант. Спасибо, возьму на заметку. Может германиевый какой диод типа Д310.
Ну в зависимости от Vref. Vf < Vref. В случае как у автора топика, там Vref = 1V там нужно кремниевый. В моём случае ( Vref = 500mV)я использовал шоттки — не помню какой ну и германий бы подошёл. Там же получается что он (диод ) работает как стабилитрон подпёртый напряжением с Rs. Ну и там рассчитывать Rs легко
. Rs = (Vref - Vf)/I
Vref - опорное чипа.
Vf - прямое на диоде на микротоках,
I - желаемый ток через нагрузку.
Только, как уже писал, термостабильность… Но у меня работает в свтеильнике без проблем.
+
avatar
0
Да я понял, понял. Просто диапазон регулирования тока всё равно будет маленьким, верно? Но больше, чем просто резюк. Я, кстати и есть автор топика ))
+
avatar
0
А зачем нам регулировать ток? Нам нужно поддерживать заданный через Rs ток. В случае с диодом нижний резистор делителя на FB вообще можно убрать( можно и не убирать, только нужно чтобы исходное заданное делителем напряжение было ВЫШЕ необходимого). И будет у нас честный constant current. Тоесть именно токовый драйвер. Но лучше убрать — в этом случае при обрыве провода идущего на Rs, у нас на FB будет выше опорного и чип просто выключится.
+
avatar
0
Диапазон нужен для стабильности тока, больше не для чего.
+
avatar
0
При 20мОм и токе 1 ампер будет падать 20mV изменение +-50mA будет вызывать изменение напряжение на FB +-1 mV. Если ставить диод и предположим получить на Rs 100mV сооответсвенно Rs=100 мОм то при тех-же изменениях тока будет +-5mV. Да, больше будет теряться на Rs но не критично. И дело даже не в этом. Дело в том что если нижний резистор делителя подключен к земле через Rs, то мы имеем некую странную комбинацию и не источник тока и не источник стабильного напряжения, и нам нужно достаточно точно выставлять выходное напряжение так как диапазон регулировки очень маленький. В случае без резистора внижнем плече ну или с резистором который фактически зашунтирован диодом через Rs мы имеем классический источник тока, и выходное напряжение нас не волнует( вернее оно само выставится таким чтобы обеспечить заданный ток) — ток полностью определяется Rs. Да, там есть нюанс — если замкнуть Rs то ток вылетит до максимума который позволяет чип, но это нормальное поведение для токового драйвера.
+
avatar
0
Напомнило по-принципу…
«Вымя солнечного света. Честная 24W CRI97 LED лампа своими руками
mysku.club/blog/diy/90026.html
+
avatar
0
  • kvarkk
  • 25 июня 2026, 21:58
Автор, у вас светодиод на 395 нм, а для паяльной маски, на которую вы дали ссылку, производитель рекомендует длину волны от 320 нм до 480 нм. И все нормально засвечивается?
+
avatar
+1
Да. Меньше 5 сек, если тонкий слой. Блямба, высотой 2...3 мм полностью твердеет за 10...20 сек. Не засекал точно.
+
avatar
0
  • kvarkk
  • 26 июня 2026, 09:55
А, ну тогда норм. Я на Озоне спросил продавца, какой максимальный слой можно отвердить, так он ответил, что 20-30 мм (!). Добавил также, что чем короче длина волны, тем толще отверждаемый слой.
+
avatar
0
Ну то логично, проницаемость выше видимо.
Зато на 395 нм можно янтарь искать, гы )))
+
avatar
0
  • kvarkk
  • 27 июня 2026, 14:31
У вас как вообще опыт работы с этой маской, положительный? Я тут купил тюбик, так у нее адгезия никакая, с текстолита можно ногтем отодрать.
+
avatar
0
плату протирать ацетоном. а так да, адгезия плохая.
+
avatar
0
Чет намудрили, есть же мелкие уф диоды 10вт
+
avatar
0
Для подсветки видеокамер годится?
+
avatar
0
там инфрокрасные светики вроде
Только зарегистрированные и авторизованные пользователи могут оставлять комментарии.
Самые обсуждаемые обзоры
+51
ЧПУ станок режет дерево как масло: LUNYEE 3020 Nova в деле
2462 83
+18
MESH-комплект Tenda Nova MW3 (2-pack)
1582 34
+114
Аккумуляторы DiKaou LiFePO4 32650 3.2V 6000mAh: "недовес" 45%
3929 81
+64
«Тугое ухо» часовщика - китайский USB-таймграфер TGBC
2976 73
+52
Astrolux EA05 - мой новый универсальный фонарик
2481 53
О сайте
Правила сайта

Сайт MYSKU.club cоздан для обзоров товаров, заказанных в зарубежных интернет-магазинах AliExpress, Amazon, Ebay и других.

Сайт помогает найти что-нибудь интересное в огромном ассортименте магазинов и сделать удачную покупку.

Если Вы купили что-то полезное, то, пожалуйста, поделитесь информацией с другими.

Также у нас есть DIY сообщество, где приветствуются обзоры вещей, сделанных своими руками.

Последние сообщения на форуме
Самое обсуждаемое
Разделы сайта
Все блоги
Что у нас нового
Весь эфир RSS
Войти или Зарегистрироваться
Информация
Разделы
Контакты и Документы
Соглашение с пользователем
Email:
Мы в социальных сетях
Обзоры товаров Скидки каждый день
