Аккумуляторный паяльник FNIRSI HS-03

Что может сделать паяльник мощностью всего 10Вт, подумал бы я, если бы не помнил раскаленное добела жало дешевой USB модели без термоконтроля, которое превращало олово в горстку пепла за секунды. Да, массивные площадки залудить такой моделью скорее всего будет невозможно, но учитывая размеры элементов современных электронных плат, даже такая малявка вполне сгодится для быстрого ремонта на коленке.

Характеристики

Наименование модели: HS-03
Рабочее напряжение: 5 В
Диапазон рабочих температур: 100–450 °C
Дисплей: 0.96-дюймовый IPS, цветной, HD
Тип разъема питания: USB Type-C
Максимальная мощность: 10 Вт
Тип жала: F210
Вес устройства: 60 г

Распаковка и внешний вид

Приходит в черной коробке с ярким принтом, на лицевой стороне изображен инструмент, сзади характеристики.

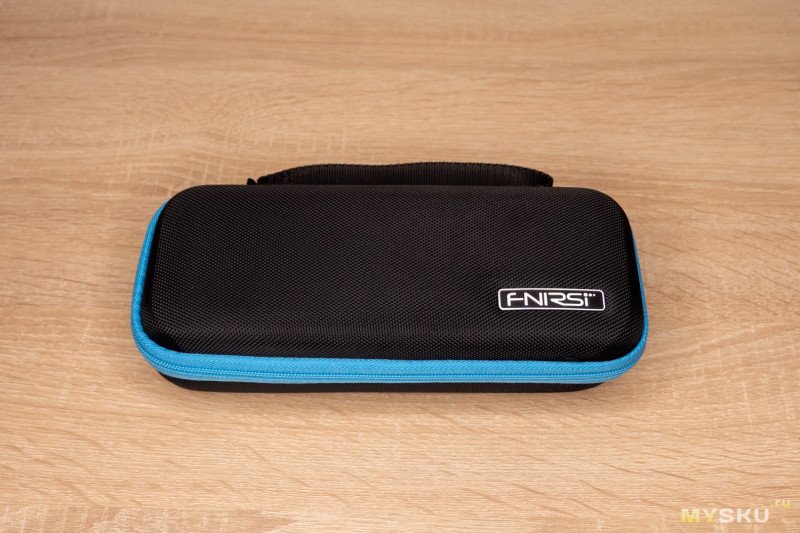

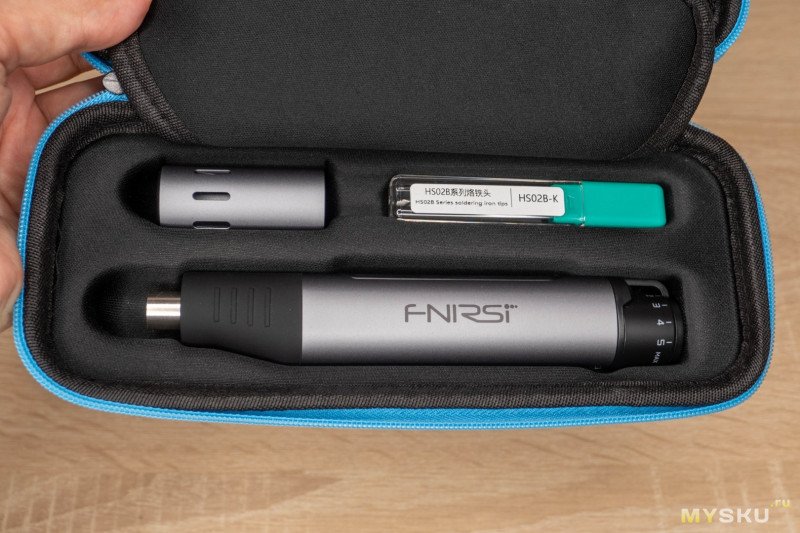

Внутри кейс с жесткими стенками, закрывающийся на молнию.

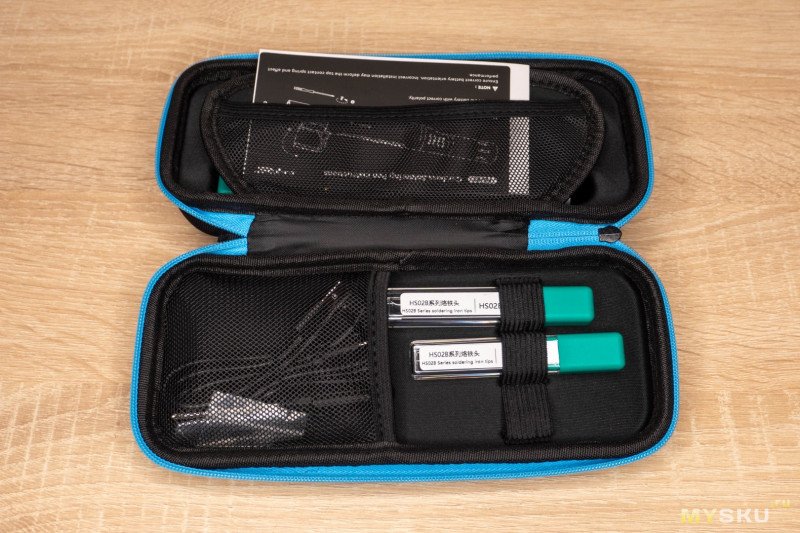

Два отсека разделены мягкой вставкой, которая прикрывает самое важное.

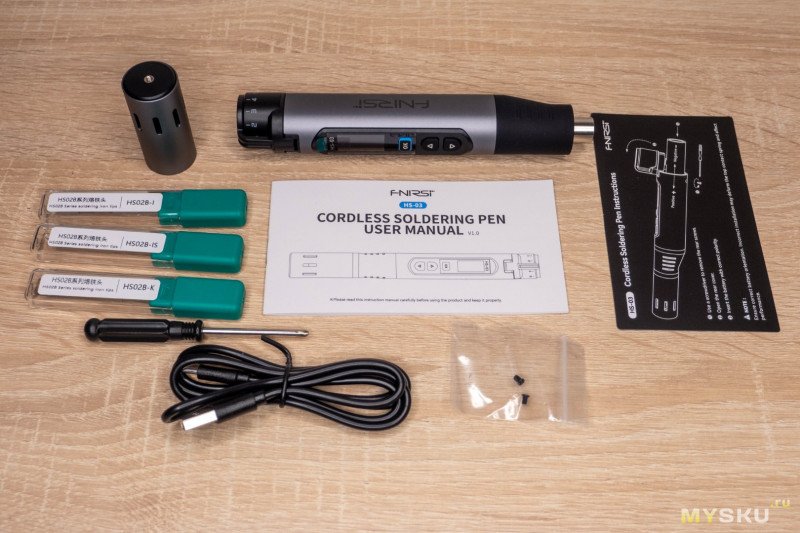

В комплекте паяльник, колпачок, три жала, отвертка, кабель Type-C для зарядки, пара запасных винтов и инструкция.

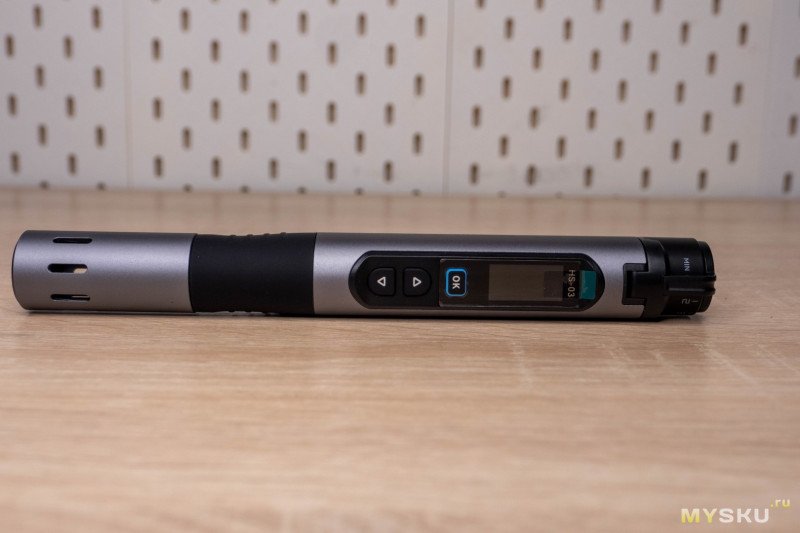

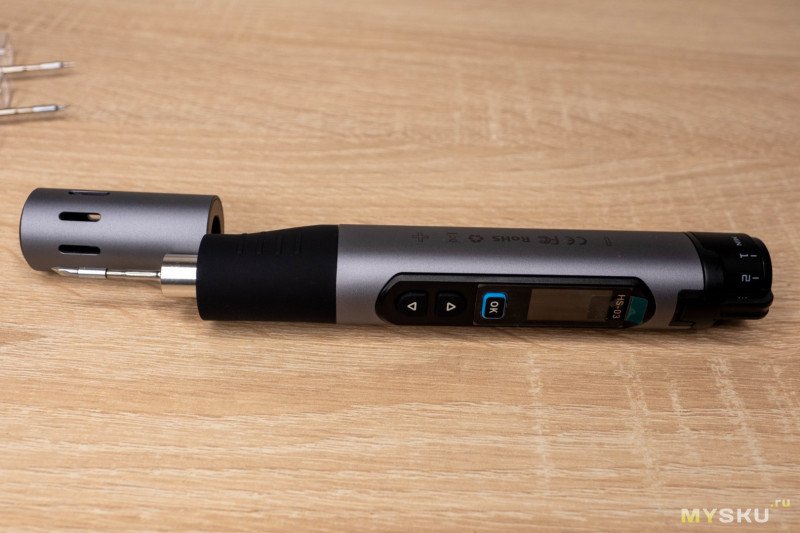

Корпус алюминиевый, длина с колпачком 20см, без него короче где-то на сантиметр.

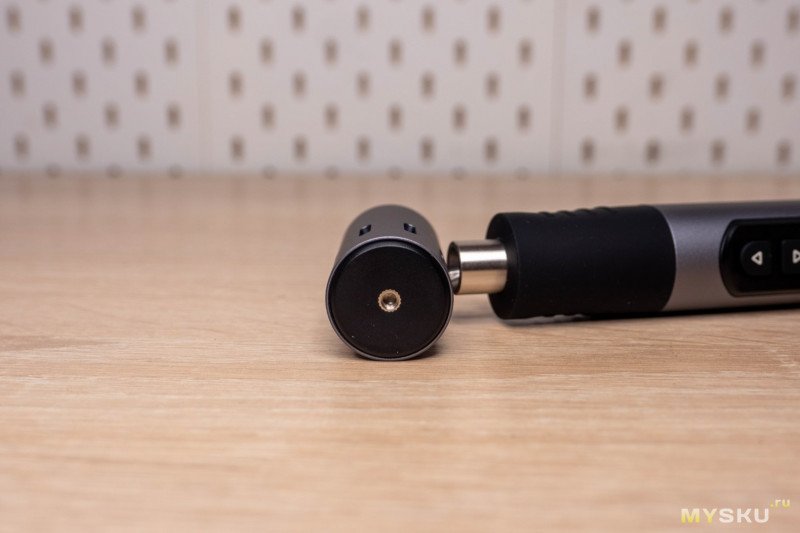

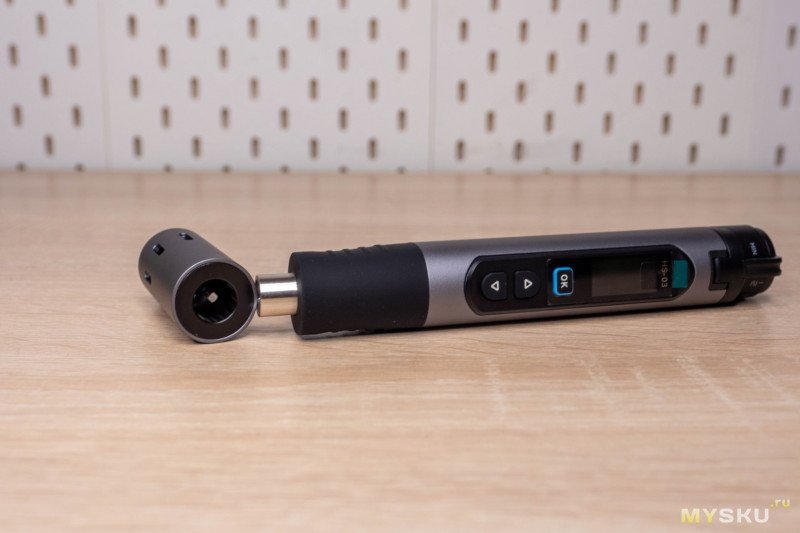

Фиксация магнитная, так что нет необходимости искать замок. Держится хорошо, но если очень надо(все руки и рот заняты), то взмах в стиле ртутного градусника позволит быстро от него избавиться. В верхней части имеется резьба, предназначение которой мне неведомо.

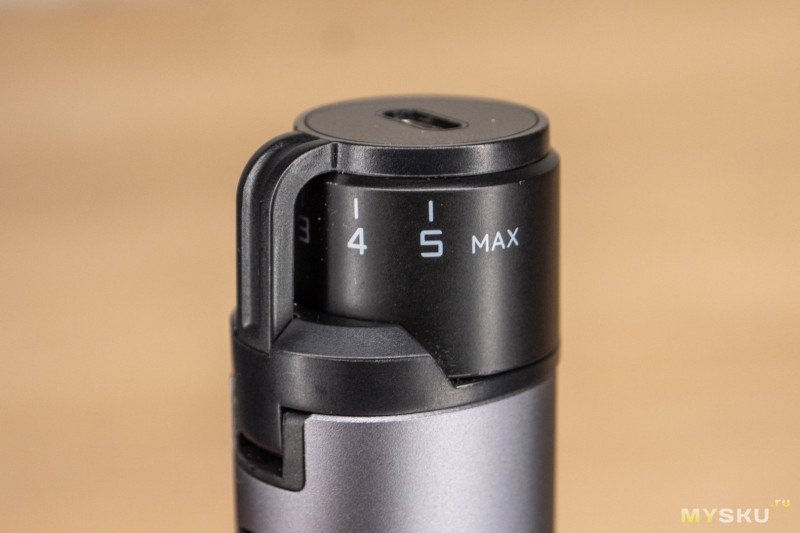

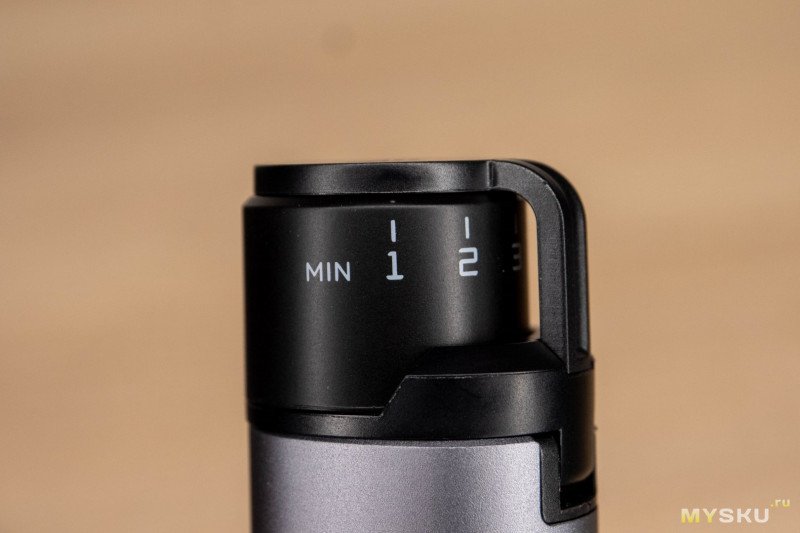

С тыльной стороны корпуса расположено колесико с маркировкой от 1 до 5, которое позволяет быстро выставить предустановленный профиль температуры: 250/300/350/400/450°C.

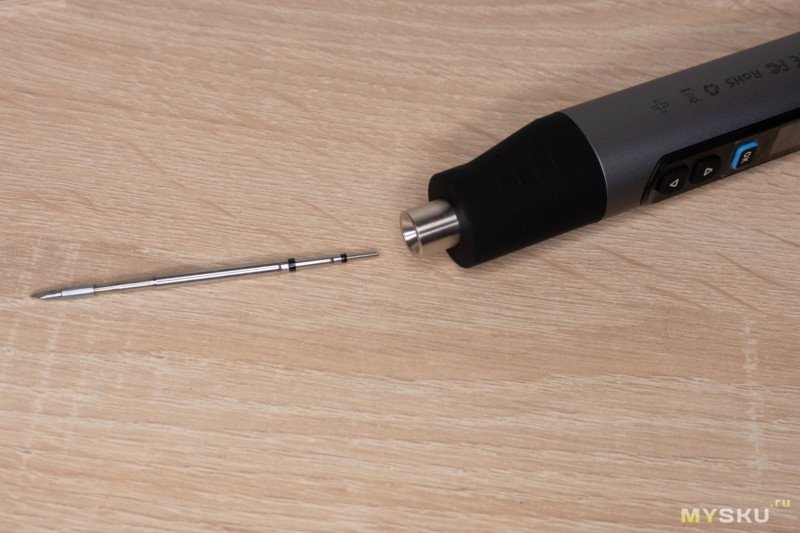

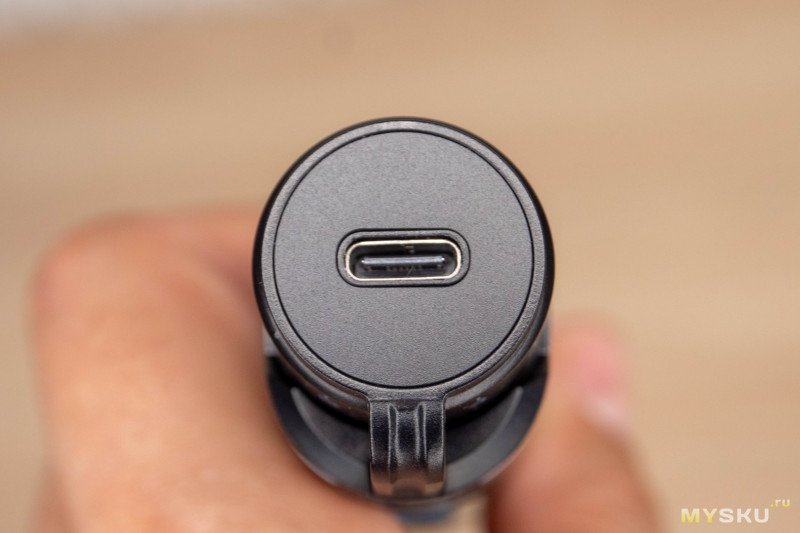

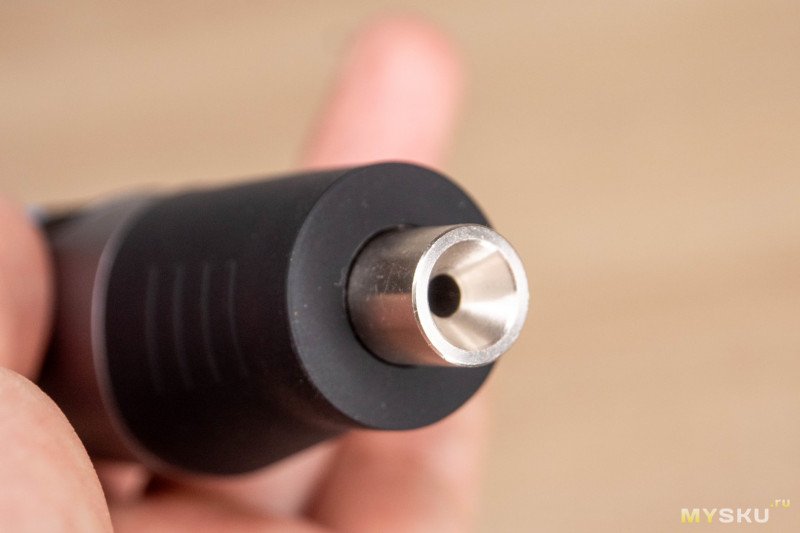

В передний торец устройства вставляется жало, в противоположный — кабель Type-C для зарядки или питания от сети. Оснастка держится за счет трения, дополнительной фиксации нет.

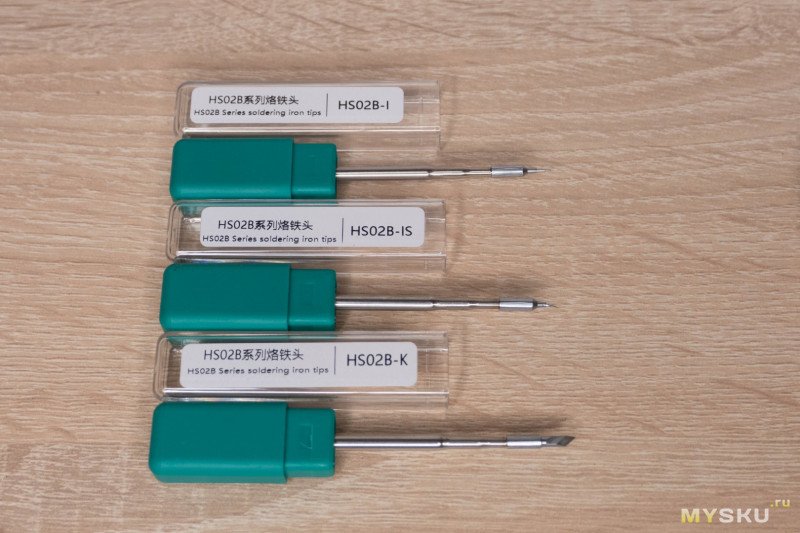

Жал в комплекте три вида, «иголка»(I), «кривая иголка»(IS) и «топорик»(K), которым Вы, как и я, будете пользоваться постоянно.

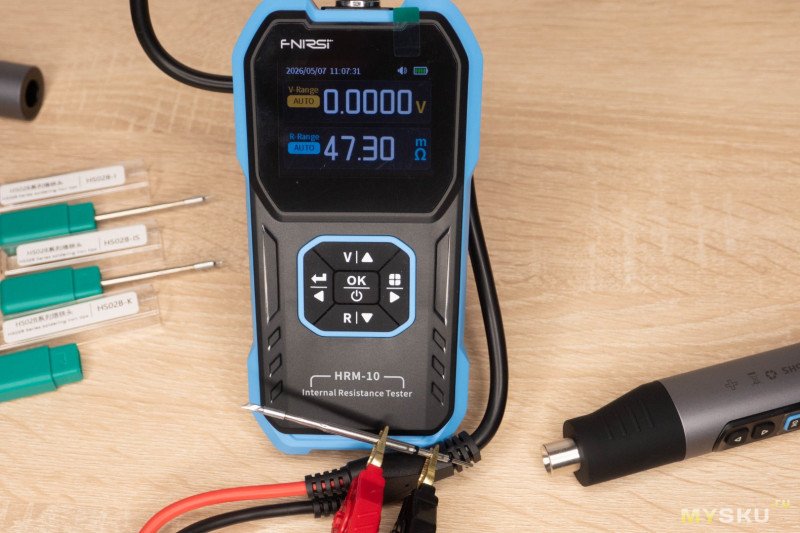

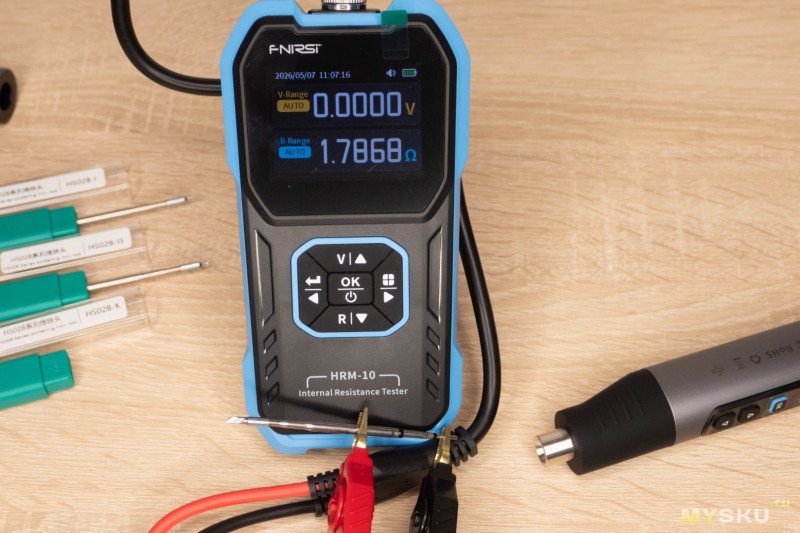

На всякий случай измерил сопротивление, чтобы проще было перебирать аналоги для замены.

Жало вставляется довольно глубоко, так что торчит из паяльника совсем немного, при закрытии колпачка есть небольшой запас до верхней стенки, кончик находится аккурат напротив вентиляционных окошек.

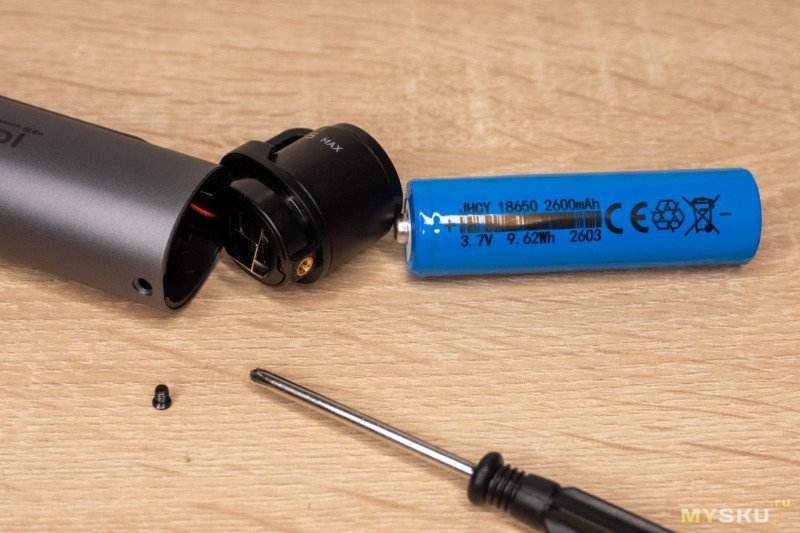

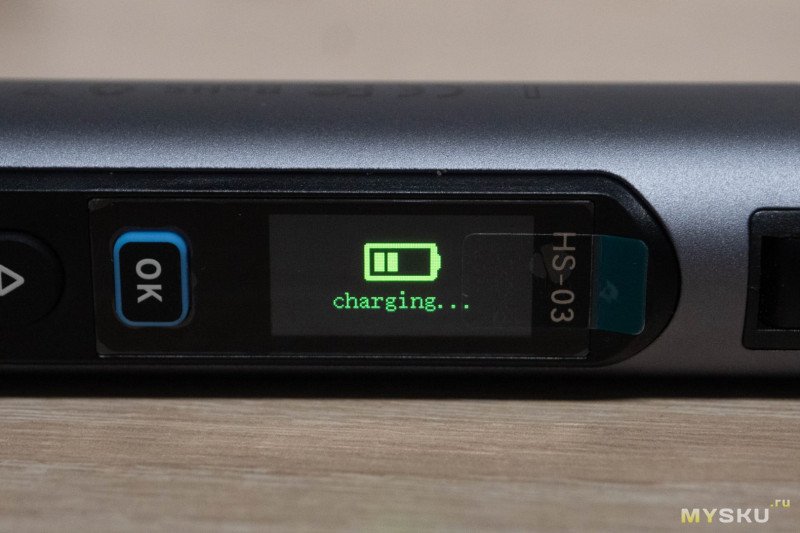

Аккумулятор тут съемный, для извлечения достаточно открутить винт в верхней части. Типоразмер элемента 18650, ёмкость 2600мАч, имеется встроенная защита. Во время зарядки нагружает блок питания на 10Вт, можно работать в процессе, в том числе без аккумулятора.

Тестирование

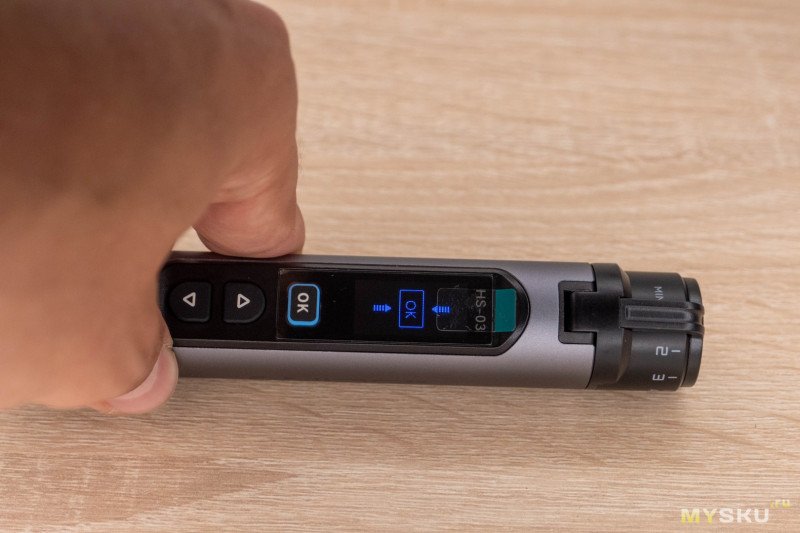

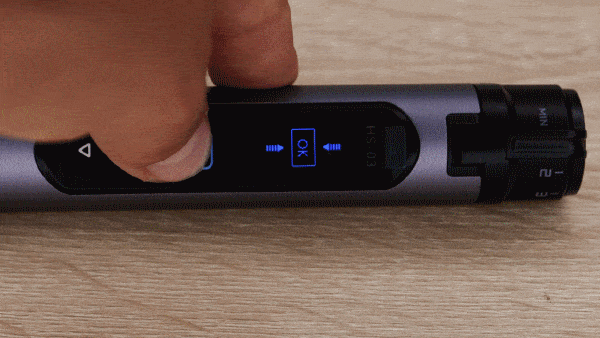

После включения необходимо еще раз нажать на кнопку «ОК» для перехода в рабочее состояние.

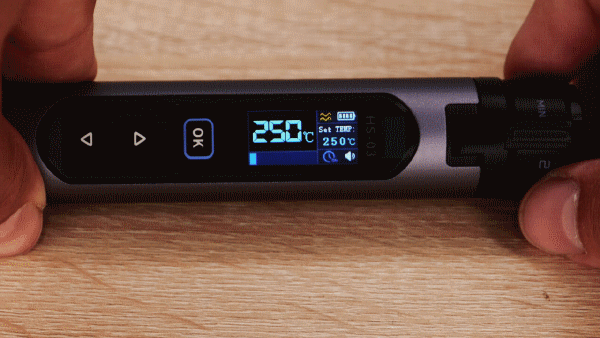

Разгон от 25 до заданных 250°C занимает около 8 секунд, после чего мощность плавно снижается.

Поворотом кольца можно выбрать другой предустановленный профиль с шагом 50°C, максимальное значение 450°C.

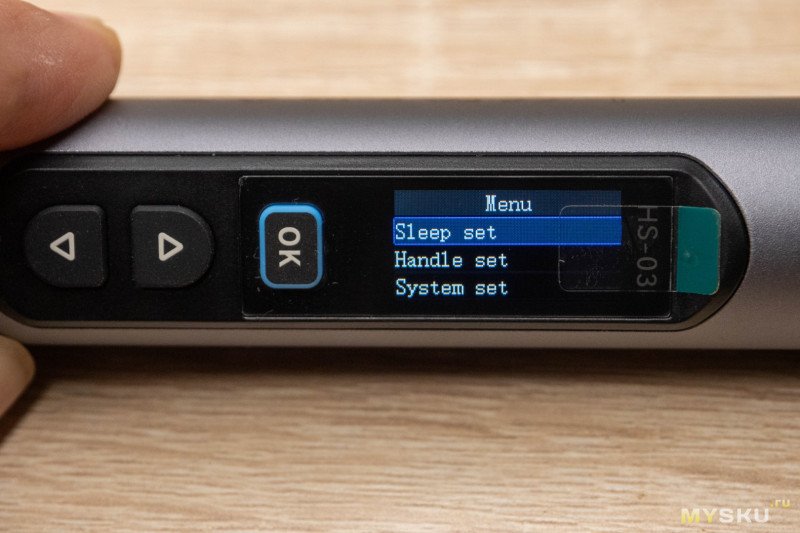

Двойное нажатие кнопки «ОК» в ружиме ожидания открывает меню настроек. Имеется три группы: «Сон», «Рукоять» и «Система».

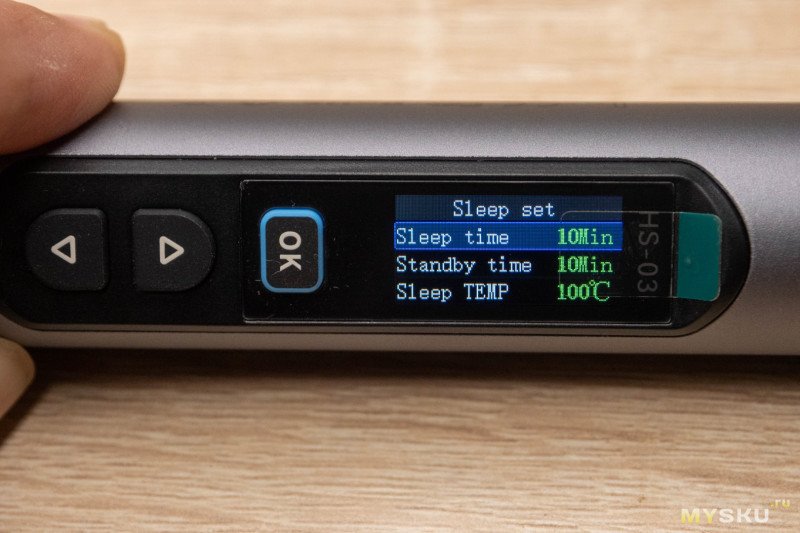

В первом корректируются параметры перехода в режим сна и ожидания, по умолчанию через 10 минут нагрев отключается полностью. Можно установить таймер засыпания на пару минут, но с учетом скорости разогрева это вообще не критично, так что я просто сократил время до режима ожидания до 5 минут на случай если отойду и забуду за паяльник.

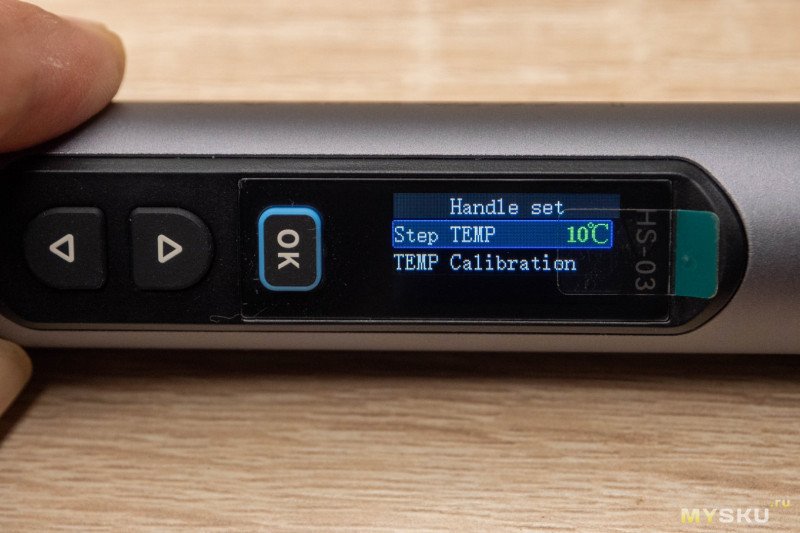

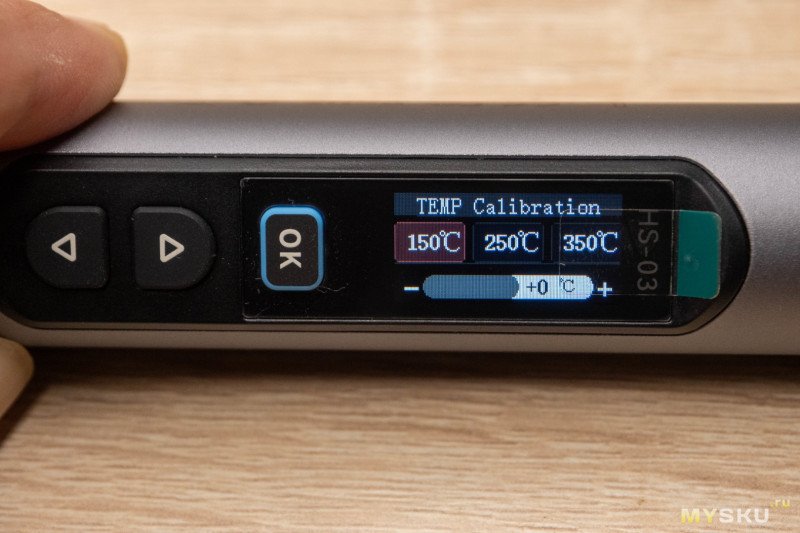

В настройках рукояти можно выбрать шаг корректировки температуры кнопками со стрелками и откалибровать её при 150°C, 250°C и 350°C. Этого должно хватить для повышения точности во всем привычном рабочем диапазоне даже с неоригинальными жалами.

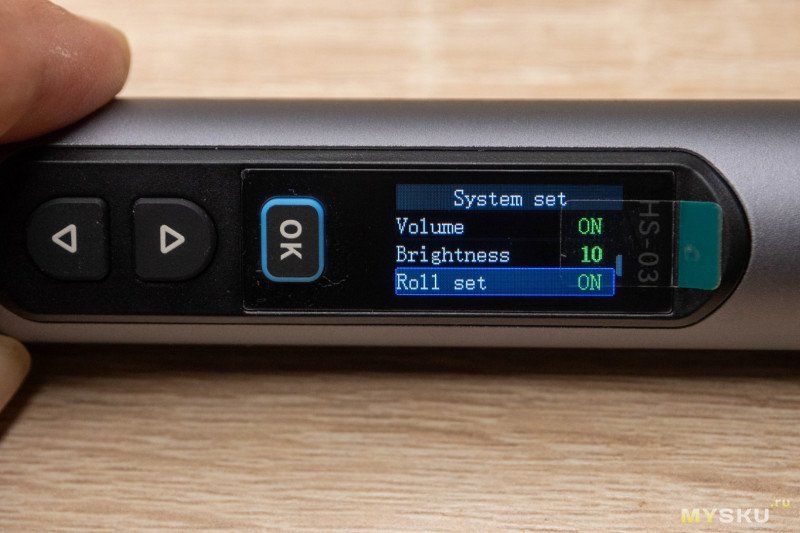

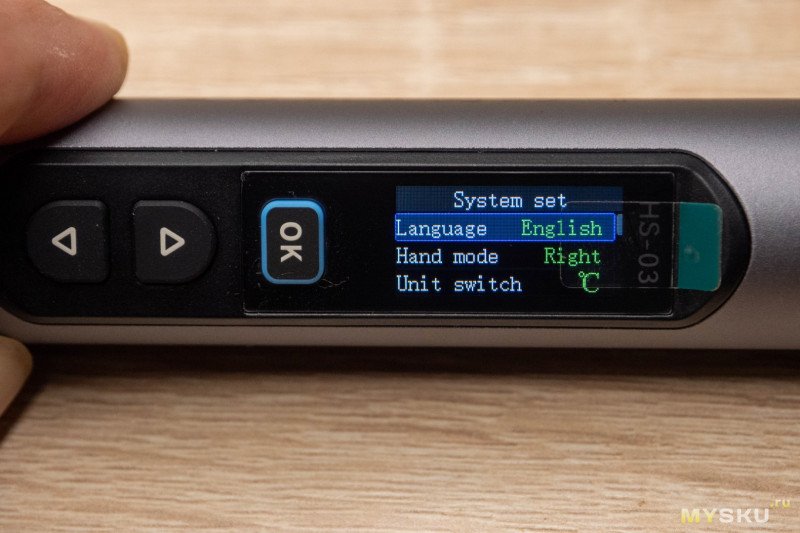

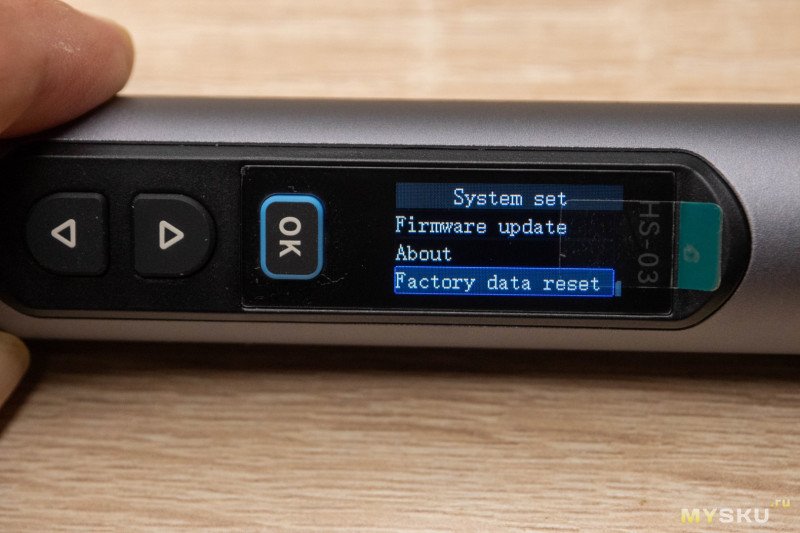

Ну а в системных параметрах меняется язык, интерфейс для правши/левши, единицы измерения, звук, яркость, при желании можно отключить колесо выбора профиля температуры(например, если оно заглючит), обновить прошивку, посмотреть информацию о сборке и сбросить настройки до заводских если не понимаете чего натыкали.

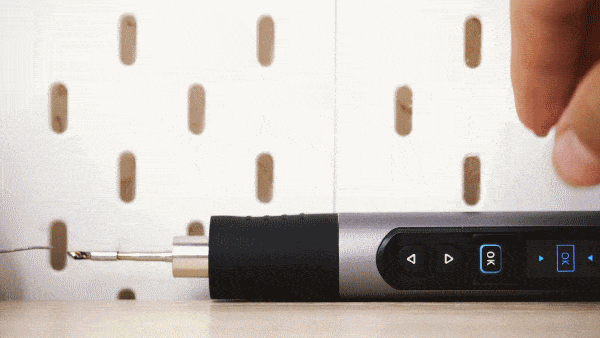

Плавить припой паяльник начинает спустя 7-8 секунд после активации.

Сначала я пробовал паять мелкие SMD компоненты плат, с чем данная модель справлялась отлично, при чем мелкое жало даже давало преимущество в местах плотной компоновки, но это всё скучно, всем ведь и так понятно, что с мелкотой такой мощности хватит.

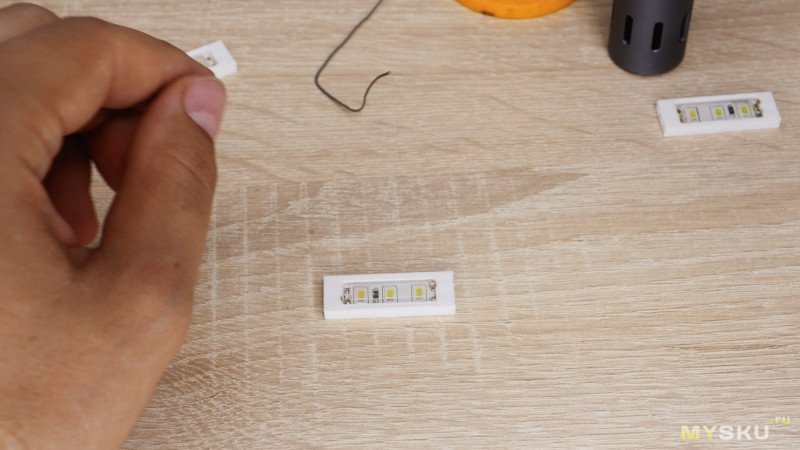

И тут мне понадобилось сделать подсветку для живой изгороди. Спроектировал и напечатал корпус под влагозащищенную светодиодную ленту, залудил контакты, вклеил на место.

Получилось даже аккуратнее, чем представлял.

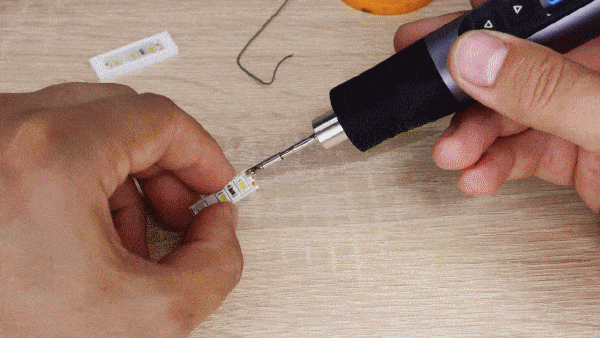

Далее нужно залудить пару проводов сечением 0.75 квадрата, вставить их в корпус и спаять с контактами ленты. Мощности для этого хватало вполне, думаю и для 1 квадрата её будет достаточно, единственное, на такое мелкое жало физически липнет не так уж много олова, так что скорее всего придется смачивать его чаще.

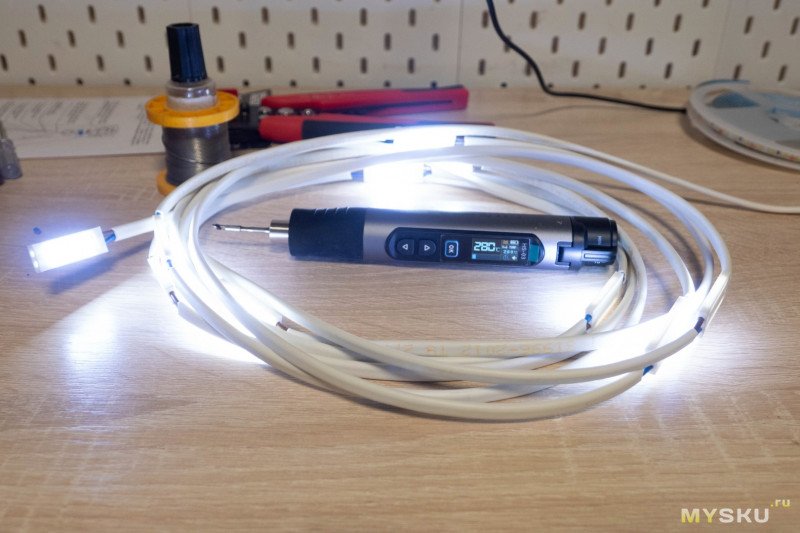

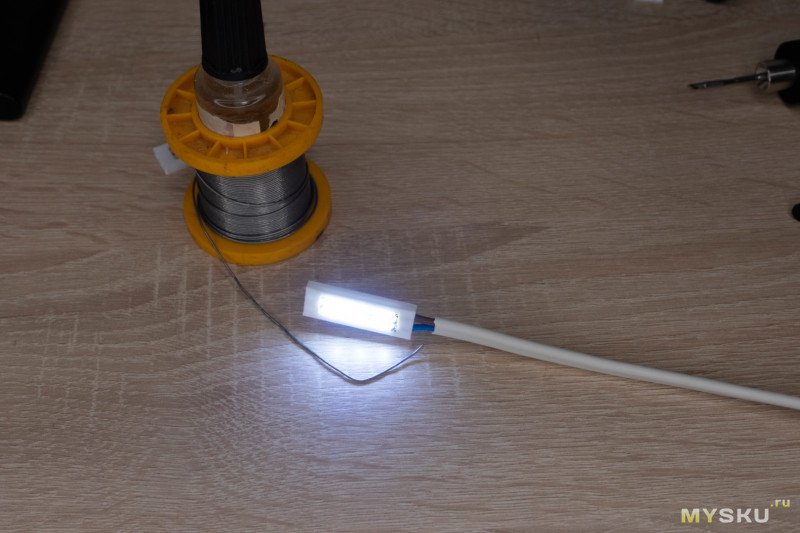

Подал 12 Вольт — есть контакт.

Повторил всё то же самое для 10 модулей, у каждого 4 контактных площадки и подводятся 4 провода. У меня на это ушел ровно час без спешки и самое обидное, что снимал процесс, но не заметил, что фотоаппарат поругался на слишком медленную скорость записи флешки и записал только первые 5 минут. Придется поверить на слово, что за 57 минут без отключений, индикатор заряда потерял только одно деление. Автономность получается неплохой, но конечно на неё будет очень сильно влиять температура окружающей среды и обрабатываемой поверхности, а так же её площадь. В моём случае шкала нагрузки слегка увеличивалась при контакте с проводами, т.к. они не очень сильно забирали тепло.

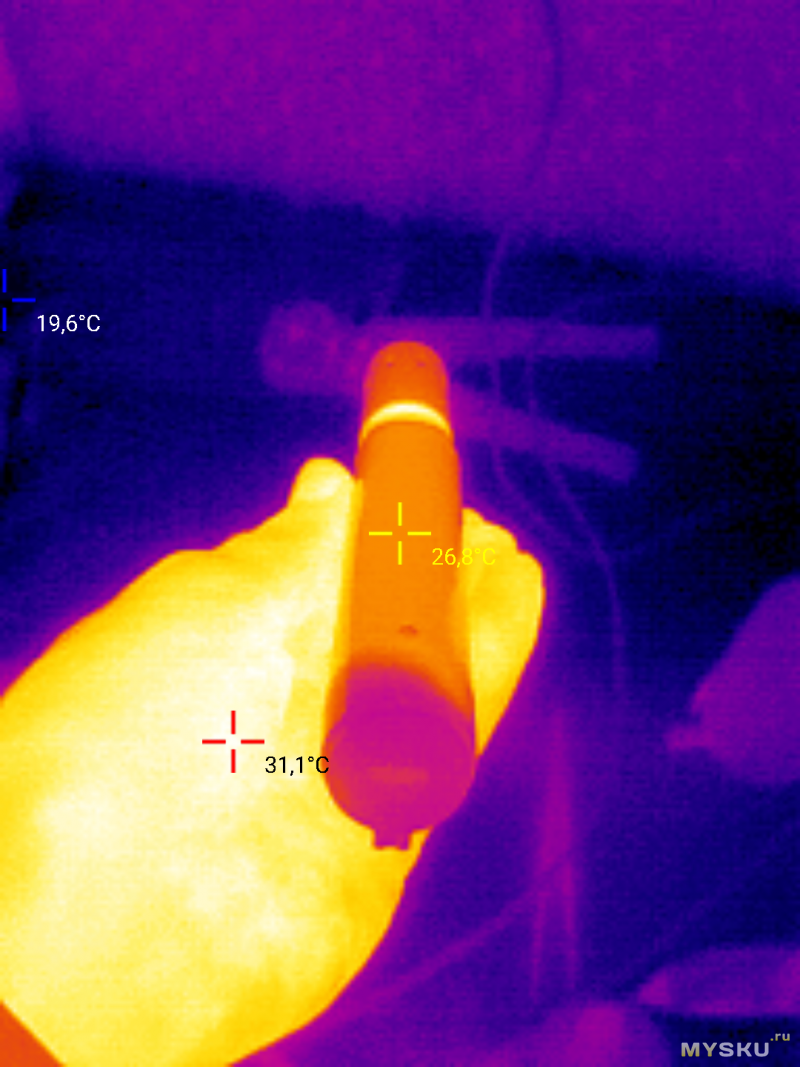

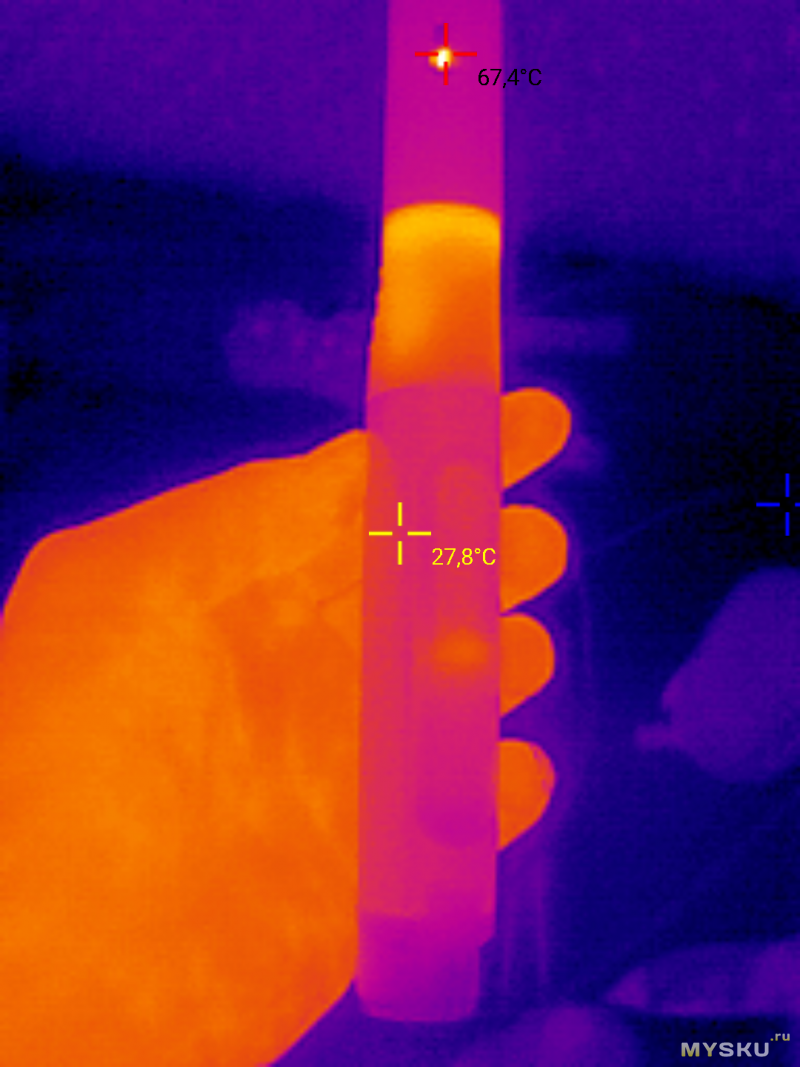

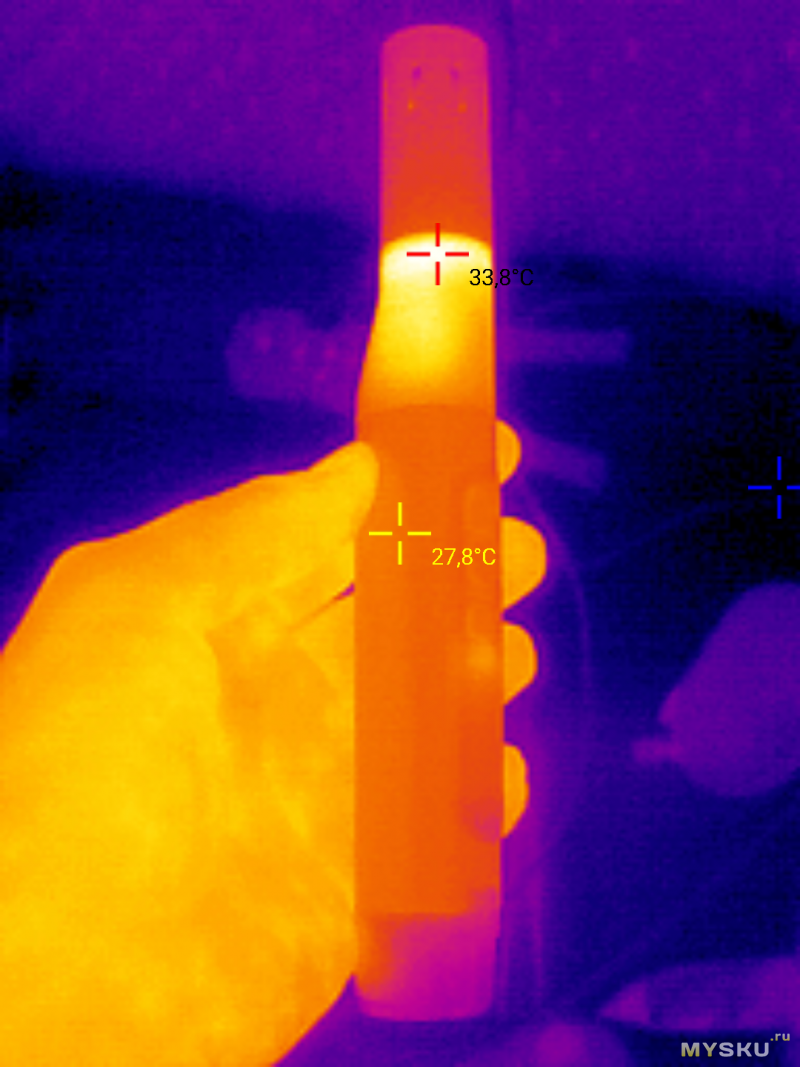

За это время корпус практически не нагрелся, область где расположен аккумулятор оказалась самой холодной. Колпачок хорошо справляется со своим предназначением, но поначалу пугался, когда ощущал тепло через перфорации в нём, особенно в момент когда кладешь паяльник в карман. У предыдущих моделей они были без отверстий и тепло от них почти не ощущалось.

Итоги

Это не первый мой аккумуляторный паяльник, так что я получил от него ровно то, что ожидал.

Мощности 10Вт конечно маловато, но вполне хватает, чтобы без проблем паять SMD компоненты и провода до 1 квадрата к соответствующим их размеру площадкам. Благодаря тому, что нагревательный элемент находится практически у самого кончика жала, нагрев до заданной температуры ппроисходит очень быстро.

Селектор выбора рабочих профилей удобный, но хотелось бы иметь возможность корректировать их. При этом диапазон вполне адекватный, просто не нравится, что меня ограничивают. Вдруг мне удобнее повышать температуру поворотом в обратную сторону.

Колпачок для портативного паяльника уже становится неотъемленым элементом, но всё равно я каждый раз желаю здоровья тому, кто начал этот тренд.

Единственное что не понятно — что мешало повысить мощность при работе от кабеля? К аккумулятору вопросов нет, при 10Вт его на дольше хватит и нагрузка на элемент меньше. Но почему бы не снять с моего павербанка хотя бы 20-30Вт, дав мне возможность быстро выпаять крупный конденсатор из платы блока питания? Надеюсь эту опцию просто оставили на «вырост» для HS-04.

В данный момент работает купон FNSCD358, который скидывает $5.

Как всегда, приветствуется конструктивная критика в комментариях. Всем добра =)
