LTO-ячейка 30 Ah: быстрый тест на 40 А

Попалась мне на тест LTO-ячейка с заявленной ёмкостью 30 Ah. Ячейку мне предоставили на тест бесплатно. Ссылка на похожий товар на алиэкспресс.
Бренд в обзоре намеренно не указываю: на торце есть QR-код и цифровая маркировка, но однозначно определить производителя по ним не получилось.

Решил проверить фактическую ёмкость, нагрев под нагрузкой и поведение при довольно бодром заряде.



Заявленные характеристики:

• номинальная ёмкость — 30 Ah;
• внутреннее сопротивление — менее 1 мОм;
• рабочий диапазон напряжений — 1,5–2,8 В.

Измеренные размеры:

• длина корпуса — 140 мм;
• диаметр — 60 мм;
• длина выступающей части шпилек — около 14 мм.

Внутреннее сопротивление тестируемого экземпляра, измеренное YR1035+, составило 0,63 мОм.
То есть по этому параметру ячейка укладывается в заявленное значение менее 1 мОм.

Оборудование и условия теста

Для испытаний использовал:

• EBC-A40L — заряд и разряд;
• YR1035+ — измерение внутреннего сопротивления;
• VICTOR 6801 — контроль температуры.

Температурный датчик был закреплён непосредственно на корпусе ячейки термоскотчем.
Саму ячейку обмотал пеноматериалом, чтобы немного приблизить условия охлаждения к работе внутри аккумуляторной сборки.

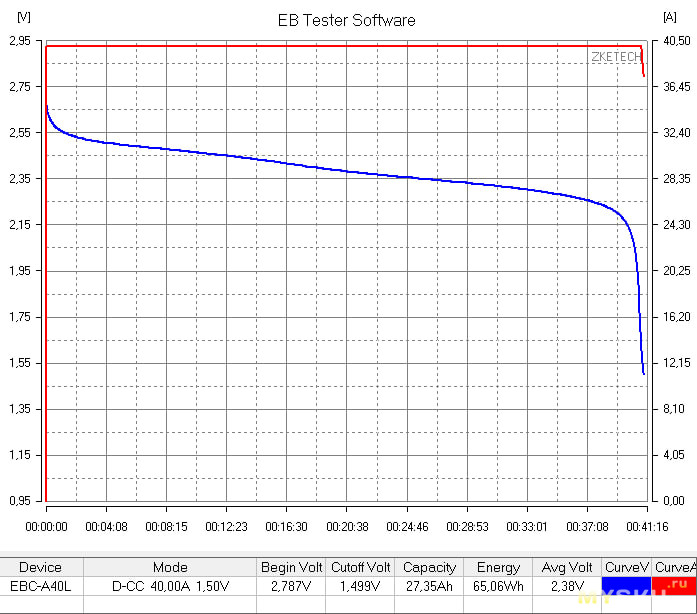

Разряд током 40 А

Первый этап — разряд постоянным током 40 А до напряжения 1,5 В.
Для ячейки 30 Ah это примерно 1,33C.

Результат:

• отданная ёмкость — 27,35 Ah;
• отданная энергия — 65,06 Wh;
• температура в начале — 19,9 °C;
• температура в конце — 31,5 °C;
• максимум после отключения нагрузки — 32,2 °C.

По нагреву результат оказался вполне спокойным.
Температура выросла примерно на 12 градусов даже с учётом того, что ячейка была дополнительно теплоизолирована пеноматериалом.

А вот фактическая ёмкость составила примерно 91,2% от заявленных 30 Ah.

Пока не стал бы делать из этого окончательный вывод о реальной ёмкости ячейки.
Интересно будет повторить испытание меньшим током и посмотреть, изменится ли результат.

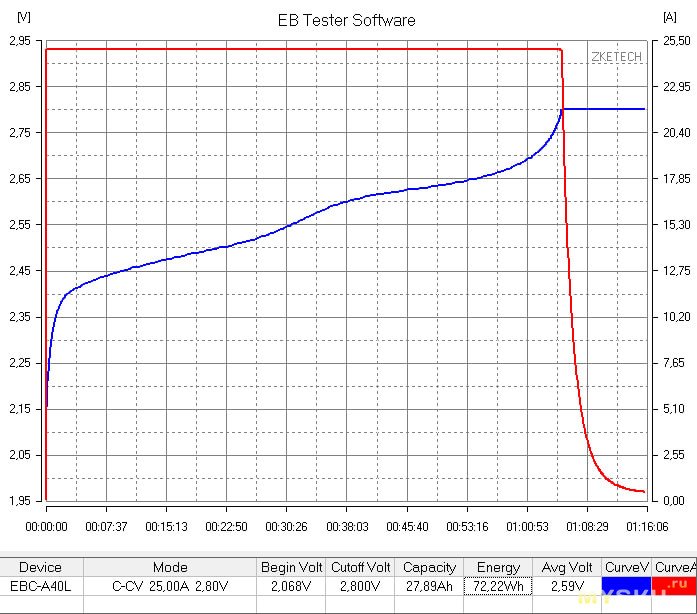

Заряд током 25 А

После разряда ячейку зарядил током 25 А по алгоритму CC/CV.

Верхнее напряжение — 2,8 В, ток завершения заряда — 0,5 А.

Результат:

• принято — 27,89 Ah;
• энергия заряда — 72,22 Wh;
• температура в начале — 30,0 °C;
• температура в конце — 30,1 °C.

На заряде нагрев практически отсутствовал.

Итог

По первому тесту ячейка оставила смешанное, но скорее положительное впечатление.

Из плюсов — очень низкое внутреннее сопротивление и умеренный нагрев при разряде 40 А.
Заряд током 25 А прошёл практически без изменения температуры.

Из вопросов — ёмкость.
При заявленных 30 Ah в этом тесте получилось только 27,35 Ah.

Поэтому следующим логичным шагом был бы повторный разряд более спокойным током, например 10–20 А.
Тогда станет понятнее, ограничение это самого экземпляра или результат выбранного режима испытания.

Если получится провести дополнительный тест, результаты добавлю отдельно.
