Модуль WeMos D1 ESP8266 с холдером для аккумулятора 18650
- Цена: $4.02 (куплено за $0,5)
- Перейти в магазин
Бродя как-то по просторам Али увидел интересную плату, построенную на чипе ESP8266, с холдером под аккумулятор 18650. А у меня как раз крутилась в голове идея автоматизации умного дома и эта плата пришлась ко двору.
Об автоматизации постараюсь рассказать в следующий раз. Сейчас о самой плате.
В природе существуют модули как на основе ESP8266 так и ESP32. Для моей задачи достаточно было первой.
Характеристики:

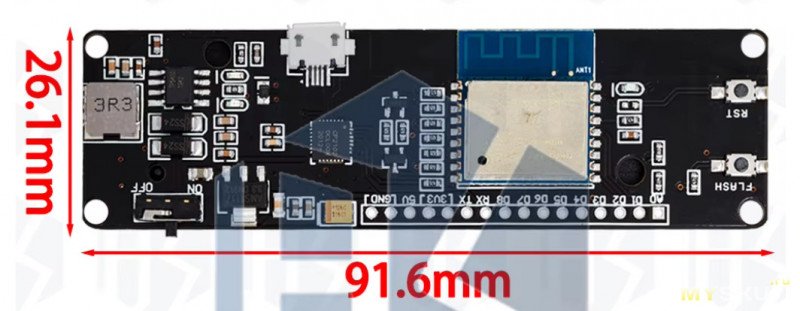

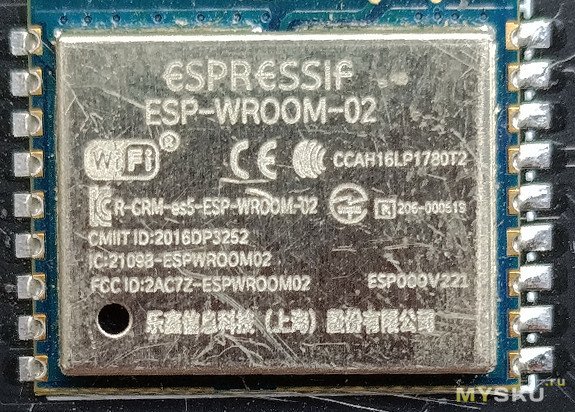

Чип — модуль ESP-WROOM-02 (микроконтроллер ESP8266EX)
Память — 2 Мб
Wi-Fi 802.11 b/g/n (2.4 ГГц)
Аналоговый вход (А0)
8 цифровых входов/выходов (GPIO)
Rx/Tx
3.3V
5V
Gnd
Индикация заряда аккумулятора (красный/зеленый)
Дополнительный светодиод (GPIO16)
Две кнопки Flash и Reset
Ток зарядки — 0,5А
Защита от перезаряда/переразряда
Защиты от переполюсовки нет
MicroUSB порт для зарядки и программирования.
Выключатель On/Off

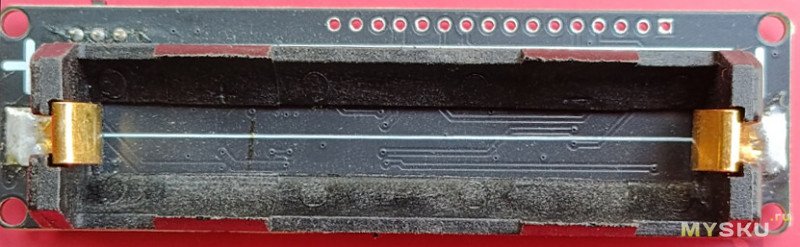

Холдер для аккумулятора 18650

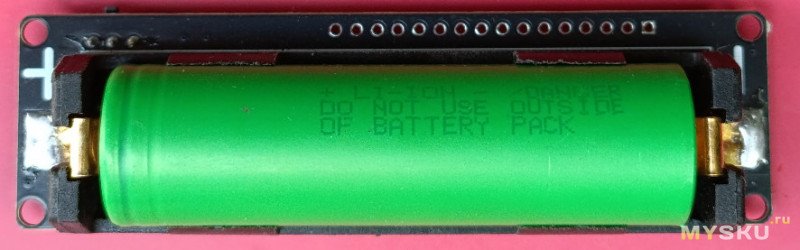

Время работы от аккумулятора емкостью 3000мАч — 17 часов. Поставить аккумулятор 21700 не получится. 18650 входит очень плотно.
В комплекте с платой идет гребенка.
В данном обзоре не рассматривается программирование данной платы. Хотя оно стандартное для плат ESP8266.

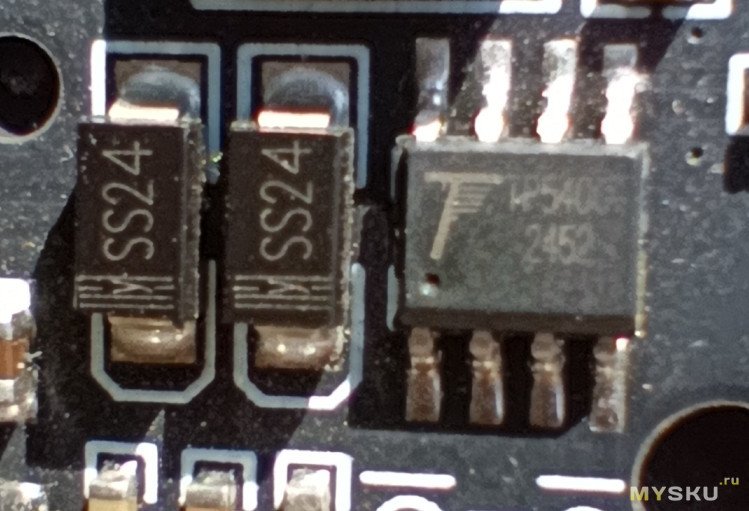

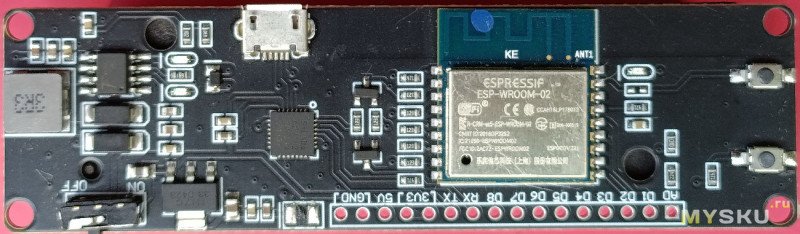

Модуль зарядки аккумулятора построен на микросхеме TP5400.
По даташиту защита от перерарядом есть, а вот с переразрядом проблема. Обычно в микросхеме она отсутствует. Оставленный включенным аккумулятор разрядился до 2В, что губительно для Li-ion.
Напряжение на полностью заряженном аккумуляторе — 4,2В.

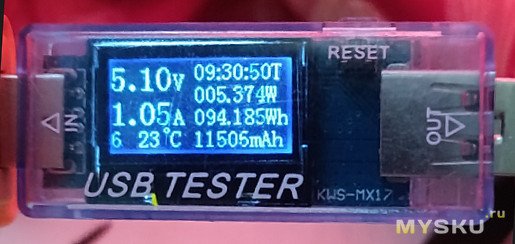

Ток зарядки по USB порту (выключатель в положении Off) — 1А, что несколько больше даташита, тем более на странице товара.
Ток разряда зависит от нагрузки на процессор. Например стандартный скетч мигание светодиодом тянет 30 мА.
Из недостатков отсутствие контроля переразряда аккумулятора. Нужно или использовать аккумулятор с платой защиты, или отслеживать самостоятельно и вовремя отключать модуль уводя его в глубокий сон.
Об автоматизации постараюсь рассказать в следующий раз. Сейчас о самой плате.
В природе существуют модули как на основе ESP8266 так и ESP32. Для моей задачи достаточно было первой.
Характеристики:
Чип — модуль ESP-WROOM-02 (микроконтроллер ESP8266EX)Память — 2 Мб
Wi-Fi 802.11 b/g/n (2.4 ГГц)
Аналоговый вход (А0)
8 цифровых входов/выходов (GPIO)
Rx/Tx
3.3V
5V
Gnd
Индикация заряда аккумулятора (красный/зеленый)
Дополнительный светодиод (GPIO16)
Две кнопки Flash и Reset
Ток зарядки — 0,5А
Защита от перезаряда/переразряда
Защиты от переполюсовки нет
MicroUSB порт для зарядки и программирования.
Выключатель On/Off
Холдер для аккумулятора 18650
Время работы от аккумулятора емкостью 3000мАч — 17 часов. Поставить аккумулятор 21700 не получится. 18650 входит очень плотно.
В комплекте с платой идет гребенка.
В данном обзоре не рассматривается программирование данной платы. Хотя оно стандартное для плат ESP8266.
Модуль зарядки аккумулятора построен на микросхеме TP5400.
По даташиту защита от перерарядом есть, а вот с переразрядом проблема. Обычно в микросхеме она отсутствует. Оставленный включенным аккумулятор разрядился до 2В, что губительно для Li-ion. Напряжение на полностью заряженном аккумуляторе — 4,2В.
Ток зарядки по USB порту (выключатель в положении Off) — 1А, что несколько больше даташита, тем более на странице товара.
Ток разряда зависит от нагрузки на процессор. Например стандартный скетч мигание светодиодом тянет 30 мА.
#define LED D0 // GPIO16
void setup() {
pinMode(LED, OUTPUT);
}
void loop() {
digitalWrite(LED, LOW); // включить
delay(500);
digitalWrite(LED, HIGH); // выключить
delay(500);
}
Из недостатков отсутствие контроля переразряда аккумулятора. Нужно или использовать аккумулятор с платой защиты, или отслеживать самостоятельно и вовремя отключать модуль уводя его в глубокий сон.
Самые обсуждаемые обзоры
Для Li-Ion / Li-Pol это относительно безопасно Хотя конечно на пользу батареи не идет…
АКБ остаётся подключенной к нагрузке через катушку индуктивности и диод.
а esp питается поди через линейный стабилизатор на 3.3В в sot89, который совсем не факт что подключен через этот зарядник.
Это в 60 раз больше, чем раз в час. И тестирование было при питании от б/у Li-SOCl2 type D. От Li-Ion 1800 мАч (справа, синяя) оно проработало много дольше.
Общее время работы на одном заряде — почти 6 месяцев. 18650 был б/у не сильно понятной емкости
2. Если время работы ничтожно мало по сравнению со временем сна, то суммарное потребление в рабочем режиме будет меньше, чем в режиме сна. В моем сценарии принципиальной разницы между просыпаться раз в час или раз в 10 минут не было — слишком короткое время работы и небольшой ток потребления. Основной ограничитель общего времени автономной работы — это ток в режиме сна.
Через впн нормально всё

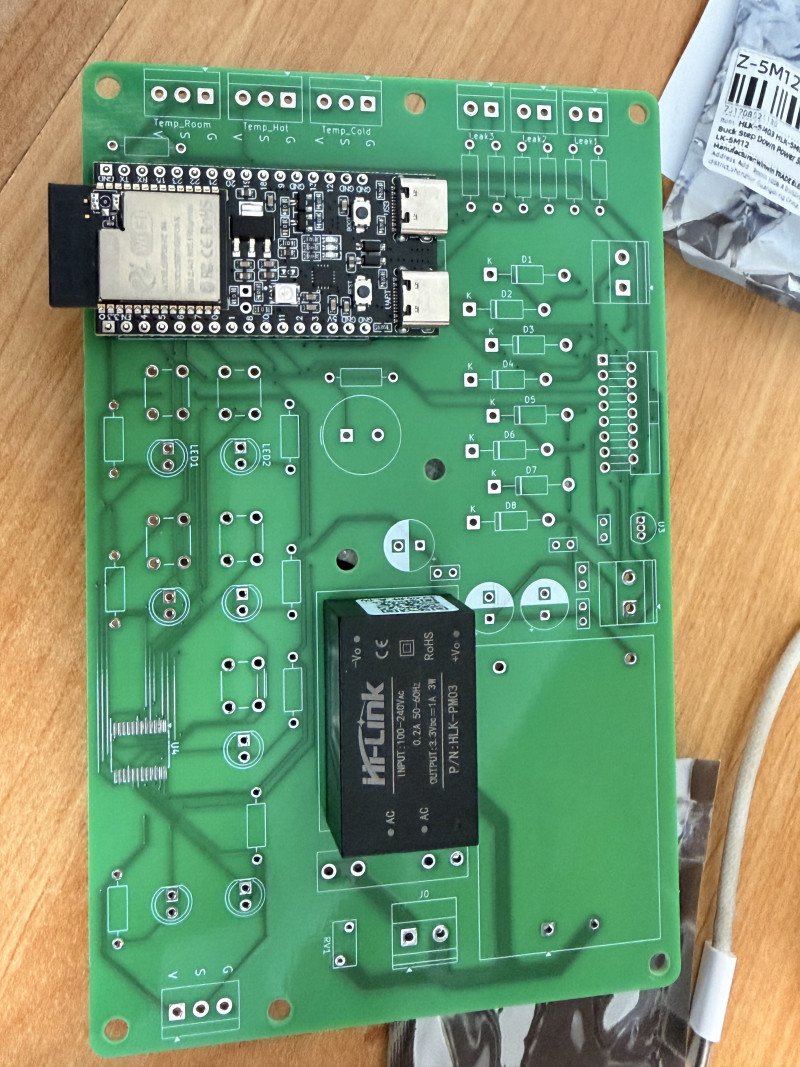

Я вот буквально на прошлой неделе задизайнил плату расширения под первую — управлять двумя электроклапанами в стояке ГВС и ХВС, следить за протечками, счётчиками и мониторить температуру. (Паять SMD не люблю, поэтому такой вариант).
Приедет с JLCPCB, спаяю и, может, накатаю обзор.
А вот ESP3286 надо списать в утиль. Если раньше у них была ниша для простых поделок с кодом на диалекте Ардуино, то теперь, когда код пишет нейросетка с первого раза, для ESP32 исчез барьер. ESP32 просто мощнее и по всем статьям лучше.
в HA:

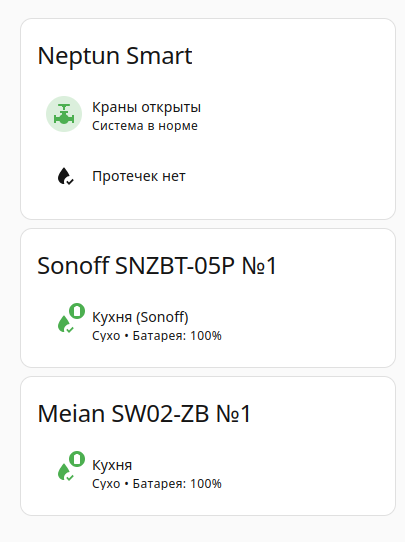

Написал автоматизации (закрытие, защита от случайного открытия при протечке, подсчёт и сброс числа протечек, защита при режиме охраны и т. д.), карточки.
Пробовал управлять (пока с компа) по RS-485, планирую сделать выносной пульт (потому что только идиоты могут сделать систему защиты от протечек в негерметичном корпусе и с шнуром питания 5.5x2.1, который не защищён от выдёргивания; в итоге всё это нужно помещать в гермобокс).

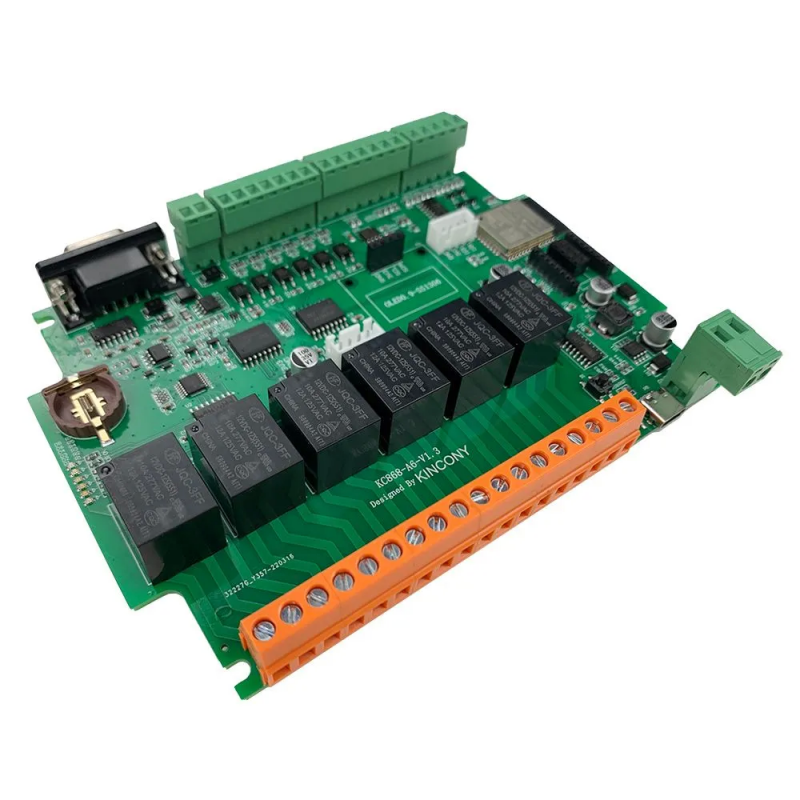

Вообще тоже хочу свою реализацию или со своей платой, или с, к примеру, KinCony KC868-A6.
Что подойдёт — не знаю.
Но вообще я этого не понимаю. О чём думает производитель, продавая устройство за десятки тысяч рублей (речь об оригинале), которое должно стоять во влажной зоне (ну, не тащить же провода к моторам за 10 метров?) и надёжно работать при протечке? Они считают, что протечка — это только натекло на пол из стыка фитингов? Вариант, когда рвёт муфту, трубу и вода со всей дури хлещет по всему помещению они не допускают? А залитие сверху? Как-то не хочется при таких сценариях лишаться дорогого модуля.
Но, видимо, они там совсем о другом думают.
Ваша идея (как с боксом, так и с самостоятельным изготовлением) мне нравится. Но именно ZigBee — не очень: в случае ЧП устройства с Wi-Fi могут (если это предусмотреть) управляться автономно (через Wi-Fi, в том числе свою точку доступа, и «морду» или любой интерфейс — POST/GET/REST и т. д.), а вот ZigBee в случае смерти координатора, HA и т. д. — нет.
Что с прошивкой?
Но факт наличия бесперебойного питания не гарантирует того, что не «сдохнет» железо: координатор, «умный дом» и т. д. Или не развалится всё после обновления, сбоя ФС и т. д.
И я с Linux дома и на работе с 1994 года, думаю, справлюсь. :)

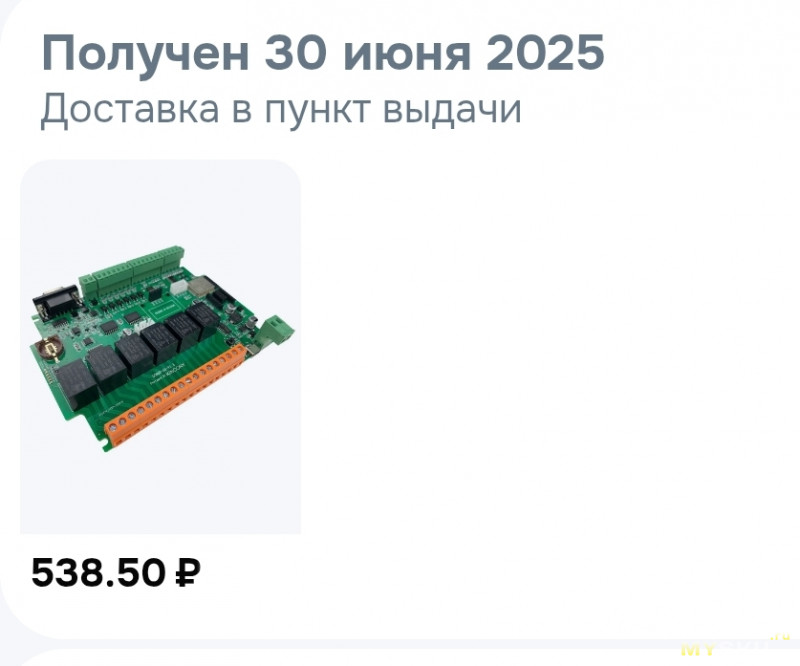

Я A6 покупал по 550 рубл5ей, а сейчас они 3500 минимум. A8 от 4700 до 7000. Зачем?
