ALIENTEK SW1 — ручной аппарат точечной сварки для аккумуляторных сборок

Компания ALIENTEK продолжает выпускать и радовать нас, интересными устройствами. В этот раз познакомимся с SW1, компактным ручным аппаратом точечной сварки со встроенным аккумулятором. Его основная задача — приваривать соединительную ленту при сборке и ремонте аккумуляторных батарей.

Похожим ручным аппаратом я уже пользовался и довольно активно применял его в работе. Сейчас он у коллег, дал поюзать, а обратно пока не получил. Поэтому прямого сравнения не будет. Посмотрим, что умеет SW1 сам по себе, и проверим его на практике.


Для чего нужен SW1

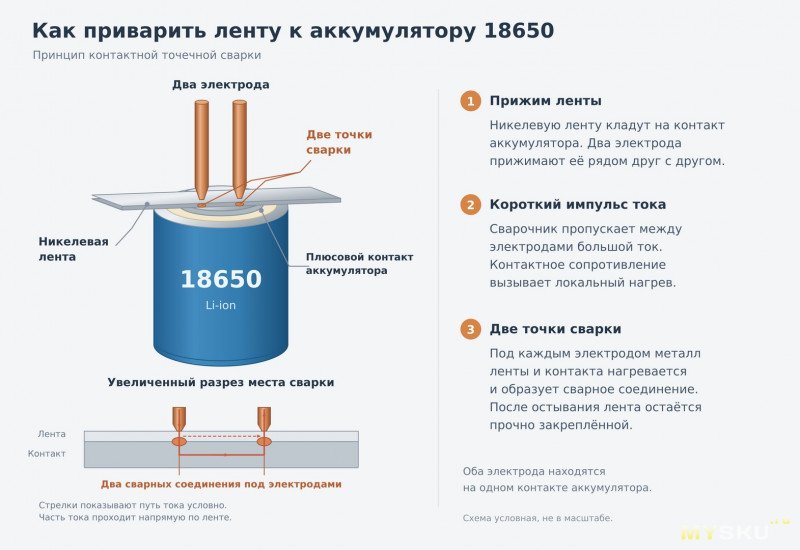

При точечной сварке ленту прижимают к контакту аккумулятора двумя электродами. Сварочник подаёт короткий импульс большого тока. В местах соединения ленты с контактом возникает локальный нагрев, и непосредственно под электродами образуются две сварные точки. После остывания лента остаётся закреплённой на аккумуляторе.

Для аккумуляторных сборок такой способ удобнее пайки. Не приходится долго греть вывод паяльником, тепло выделяется локально в месте соединения. Качество сварки зависит от материала и толщины ленты, состояния поверхности, усилия прижима и настроек импульса. Просто выкрутить всё на максимум — не самый удачный подход.
Производитель предлагает SW1 для ремонта батарей цифровой техники, сборки аккумуляторных блоков и различных DIY-задач. Из основных возможностей заявлены двухимпульсная сварка, ручной и автоматический запуск, контроль тока и температуры. Питание обеспечивает встроенный литий-полимерный аккумулятор.

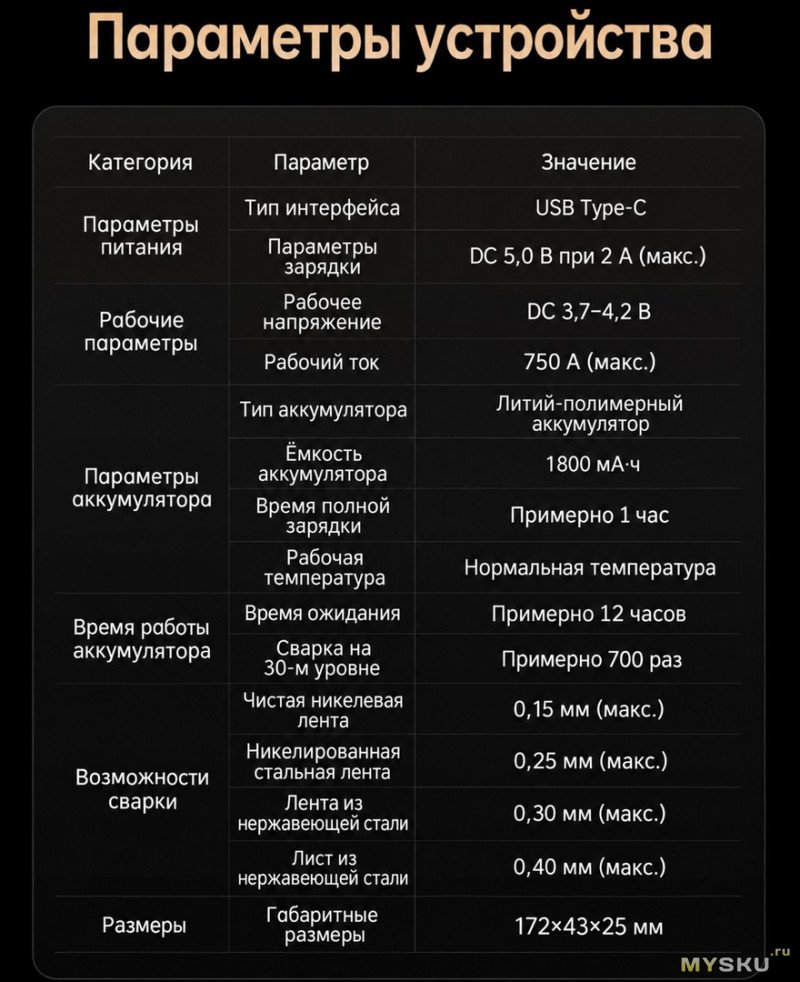

Технические характеристики
В инструкции отдельно оговорено, что эти результаты получены в лаборатории производителя и служат ориентиром. Реальная автономность зависит от настроек сварки, материала ленты, температуры и состояния аккумулятора. Рабочий диапазон температуры по инструкции составляет от 0 до 40 °C.
Пределы по толщине тоже относятся к конкретным условиям испытаний. Для чистого никеля заявлено до 0,15 мм, для никелированной стали до 0,25 мм. Дальше в английской инструкции идут два не очень удачно названных материала, stainless iron sheet до 0,30 мм и stainless steel sheet до 0,40 мм. Разницу между ними производитель там не поясняет. Поэтому переносить эти цифры на любую попавшуюся металлическую ленту я бы не стал.

Корпус и органы управления

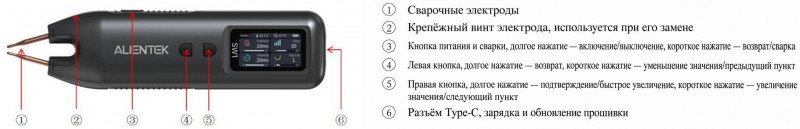

Корпус вытянутый, в руке лежит удобно. Небольшие рёбра по бокам помогают удерживать аппарат, особенно когда руки скользкие. Это уже из личного опыта, а не из рекламного описания.
Спереди установлены два сварочных электрода. Оба сменные, каждый можно заменить отдельно. Если рабочая сторона наконечника износилась, электрод можно повернуть менее изношенной частью к месту сварки.
Кнопок три. Боковая отвечает за питание и запуск сварки. Долгое нажатие включает или выключает аппарат, короткое запускает сварочный цикл либо возвращает на предыдущую страницу меню.
Левая кнопка выбирает предыдущий пункт или уменьшает значение, правая выбирает следующий пункт или увеличивает значение. Удержание правой кнопки открывает подменю, подтверждает выбор, а при настройке параметра на главном экране непрерывно увеличивает его значение. Назначение зависит от открытой страницы. Правая кнопка всегда та, которая ближе к дисплею, даже если изображение на экране перевернулось.
Разъём USB Type-C используется для зарядки и обновления прошивки. Через компьютер можно также заменить стартовый логотип.

Главный экран
Сверху отображаются режим работы, температура аккумулятора, ток последней сварки и уровень заряда. Когда электроды установлены на проводящий материал, аппарат показывает готовность к сварке. После импульса появляется результат операции.

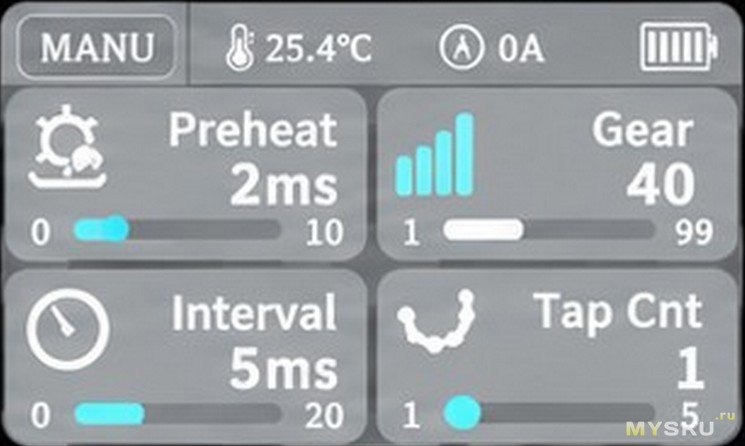

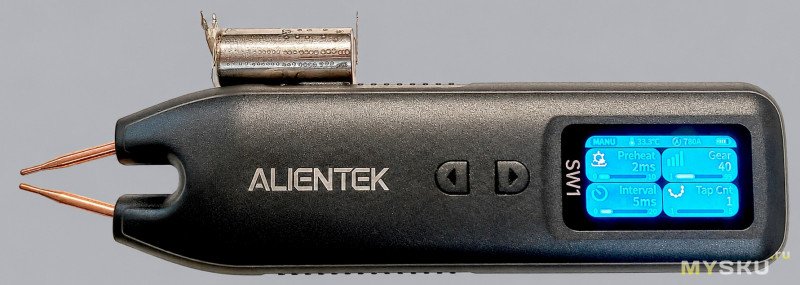

Ниже расположены четыре основных параметра. На фотографии моего экземпляра выставлены преднагрев 2 мс, Gear 40, Interval 5 мс и Tap Cnt 1. Это настройки для конкретной проверки, универсального рецепта для любой ленты из них не получится.

Preheat — время преднагрева
Настраивается от 0 до 10 мс. Первый импульс подготавливает место соединения перед основной сваркой. В инструкции его также называют импульсом очистки от оксидов.
При значении 0 преднагрев отключён. Если выставить ненулевое время, сначала подаётся преднагревающий импульс, затем выдерживается пауза Interval и проходит основной сварочный импульс.
Производитель рекомендует начинать подбор с отключённым преднагревом и сначала найти подходящий Gear, начиная с уровня 10. Если для нормальной сварки нужен Gear выше 30, время преднагрева можно выбирать в пределах доступного диапазона. При Gear ниже 30 оно не должно превышать значение Gear, делённое на три. Например, при Gear 18 рекомендуется не больше 6 мс.

Gear — уровень настройки основного импульса
Значение меняется от 1 до 99. По инструкции этот параметр регулирует длительность сварочного импульса. Переводить его в амперы или проценты мощности напрямую нельзя. На экране условные уровни, или, как я их обычно называю, попугаи.
При прочих равных большее значение означает более длительный импульс и больший нагрев. Если выставить мало, лента держаться толком не будет. Если переборщить, можно получить прожог, глубокие следы на аккумуляторе и лишние искры. Поэтому подбор начинаем на пробных образцах, а не с желания узнать, что будет на максимуме.

Interval — пауза между импульсами
Диапазон от 0 до 20 мс. Это пауза между преднагревом и основным сварочным импульсом. При значении 0 основной импульс следует сразу за преднагревающим. Если сам преднагрев отключён, Interval на процесс не влияет.

Tap Cnt — число сварочных циклов за один запуск
Можно выбрать от 1 до 5 циклов. При значении 1 выполняется один цикл, при большем значении аппарат повторяет последовательность преднагрева, паузы и основного импульса. Между полными циклами выдерживается отдельная пауза, которая задаётся в меню параметром Click Gap.
Если электроды не переставлять, повторные циклы приходятся на те же места соединения. То есть Tap Cnt 3 означает три цикла, а не три новые точки, которые аппарат куда-то самостоятельно поставит. Режим может пригодиться для более толстой ленты, но дополнительные циклы увеличивают нагрев и не отменяют ограничения по материалу.

Меню настроек

Для входа в меню нужно одновременно нажать левую и правую кнопки на главном экране или странице выбора параметров. Короткими нажатиями выбираем пункт, удержанием правой кнопки открываем подменю или подтверждаем изменение. Удержание левой кнопки возвращает назад.

В меню доступны следующие пункты

1. Language — выбор языка, русский тоже есть.
2. Mode — ручной или автоматический запуск сварки.
3. Click Gap — пауза между полными сварочными циклами в серии. Доступны 100, 500 и 1000 мс.
4. Tig Time — задержка запуска в автоматическом режиме. В инструкции указаны 500, 1000, 1500, 2000, 3000 и 5000 мс.
5. Volume — низкая, средняя или высокая громкость.
6. Sound — отдельное включение и отключение звуков кнопок и сварки.
7. Backlight — яркость дисплея от 0 до 100 %.
8. Direction — ориентация экрана для левой или правой руки либо автоматический поворот.
9. Auto off — автоматическое выключение при бездействии.
10. ChgLim — ограничение уровня заряда, 80 %, 90 % или No Limit.
11. Reset — сброс к заводским настройкам.
12. Manual — QR-код для загрузки инструкции и материалов по устройству.
13. About — модель, версии прошивки и аппаратного обеспечения.

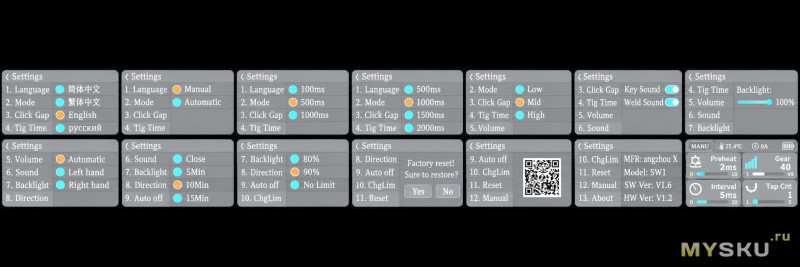

На фотографии меню у моего экземпляра указаны версия прошивки V1.6 и аппаратная версия V1.2.

Ручной и автоматический режимы
В ручном режиме в верхнем левом углу отображается MANU. Устанавливаем электроды на место сварки, держим аппарат вертикально и неподвижно. Когда на экране появляется индикация готовности, коротко нажимаем боковую кнопку.
В автоматическом режиме отображается AUTO. Аппарат обнаруживает электрический контакт между электродами и после заданной задержки запускает сварку самостоятельно. Перед следующей операцией электроды нужно убрать от детали минимум на одну секунду, затем снова установить их на место.
В обоих режимах для сварки нужен проводящий контакт между электродами. Если в ручном режиме нажать кнопку, когда такого контакта нет, появится сообщение об ошибке. В автоматическом режиме без обнаруженного контакта импульс не запускается.
Для первых проб мне удобнее ручной режим. Можно спокойно установить электроды и самому выбрать момент запуска.

Как выполняется сварочный цикл
При включённом преднагреве последовательность следующая.

1. Аппарат обнаруживает контакт между электродами. В ручном режиме сварку запускаем кнопкой, в автоматическом аппарат сначала выдерживает задержку Tig Time.
2. Подаётся преднагревающий импульс.
3. Выдерживается пауза Interval.
4. Подаётся основной сварочный импульс, его длительность определяется Gear. Во время этого импульса измеряется сварочный ток.
5. При Tap Cnt больше 1 аппарат выдерживает Click Gap и повторяет цикл, пока не выполнит заданное количество.
6. После завершения на экран выводятся результат сварки и показание тока.

При Preheat 0 преднагрев и пауза Interval пропускаются. Основной импульс начинается после запуска сварки. Задержка Tig Time в автоматическом режиме при этом сохраняется.

Измерение тока

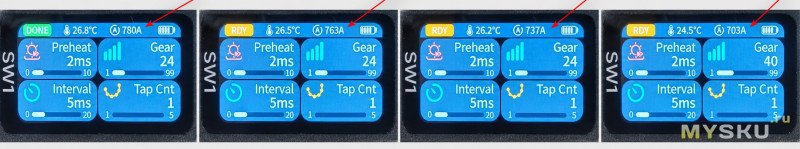

SW1 показывает ток, измеренный во время сварки. В инструкции честно уточняется, что измерение косвенное, а результат усредняется по нескольким измерениям. Поэтому это ориентир для сравнения сварок, а не лабораторный эталон.
При одинаковых остальных условиях можно следить, как меняются показания при снижении заряда или ухудшении контакта электродов. Но сравнивать эту цифру с точным пиковым током, измеренным внешним оборудованием, напрямую нельзя. Да и красивое число на дисплее само по себе не гарантирует, что лента хорошо держится.

Зарядка и аккумулятор
Внутри установлен литий-полимерный аккумулятор ёмкостью 1800 мА·ч. Зарядка через USB Type-C, питание 5 В, заявленный максимальный входной ток 2 А. По данным производителя, полная зарядка занимает около часа. Зарядка от блока с USB PD кабелем USB-C–USB-C тоже работает, при этом SW1 требуется питание 5 В.

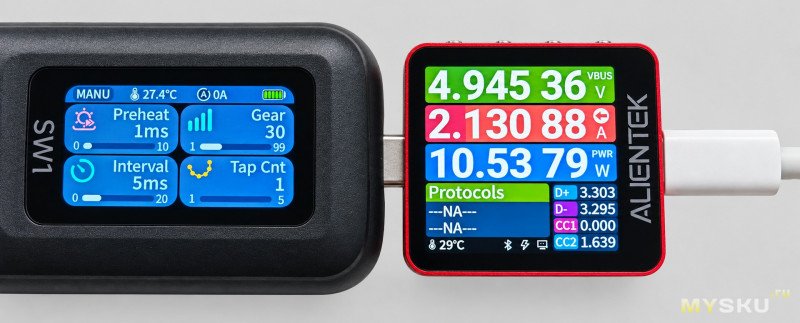

На приведённой фотографии USB-тестер показывает около 4,95 В, 2,13 А и 10,5 Вт. То есть по его показаниям ток здесь немного выше паспортных 2 А.
В меню можно ограничить заряд до 80 % или 90 %, либо выбрать No Limit. По умолчанию выставлено 90 %. По задумке производителя, это должно уменьшить нагрузку на аккумулятор и продлить его срок службы.
В инструкции есть нюанс для аппаратной версии V1.1. На ней ограничение заряда работает при включённом аппарате или если сначала подключить зарядное устройство, а уже потом выключить SW1. Для версии V1.2 этого ограничения нет, у меня как раз V1.2.
При низкой температуре аккумулятор хуже отдаёт большой ток. Производитель рекомендует сначала сделать несколько сварок, чтобы батарея немного прогрелась, и только затем оценивать результат. При этом рабочий диапазон аппарата по инструкции начинается с 0 °C.

Защитные функции
Аппарат контролирует температуру аккумулятора и собственную температуру, а также проверяет силовые MOSFET на неисправность, при которой транзистор остаётся проводящим.
При температуре аккумулятора выше 55 °C блокируются сварка и зарядка. При достижении температуры устройства 100 °C блокируется сварка. Эти пороги указаны в инструкции, до срабатывания защиты я аппарат не доводил. Обычно делал по 10–15 сварок за раз. Лето уже закончилось, окружающая температура охлаждению вполне помогает.
Предусмотрены предупреждения о низком заряде, перегреве аппарата, перегреве аккумулятора и неисправности MOSFET. До устранения причины предупреждения сварка блокируется. При перегреве аккумулятора может дополнительно появиться сообщение о неисправности MOSFET. В таком случае производитель рекомендует сначала дождаться остывания батареи, а потом проверить, осталось ли это сообщение.
Электроды нужно держать перпендикулярно поверхности и плотно прижимать. При наклоне вероятность искрения возрастает. После работы наконечники могут оставаться горячими, так что класть аппарат нужно аккуратно, с учётом того, чего они могут коснуться.

Замена сварочных электродов
Сильно изношенный или погнутый электрод можно заменить отдельно. Перед заменой нужно дождаться, пока он остынет до комнатной температуры.
Ослабляем фиксирующий винт нужного электрода. В инструкции предлагается сделать 2–3 оборота, у меня достаточно одного. Полностью выкручивать винт не нужно, иначе корпус может раскрыться, а винт провалиться внутрь. Затем вынимаем старый электрод, вставляем новый и затягиваем винт. Со вторым поступаем аналогично.
Если пользоваться электрической отвёрткой, производитель ограничивает момент затяжки величиной 0,1 Н·м. Здесь затяжка «от души» явно лишняя.

Прошивка и стартовый логотип

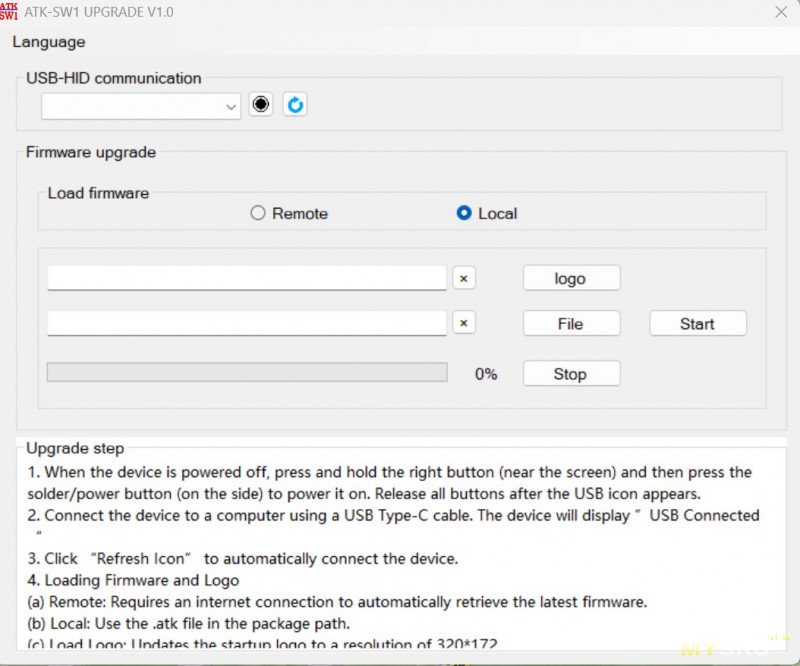

Прошивка обновляется с компьютера через USB Type-C. Программа может получить последнюю версию с сервера производителя или использовать заранее скачанный файл с расширением .atk.
Для входа в режим обновления на выключенном аппарате удерживаем правую кнопку, затем включаем SW1 боковой кнопкой. После появления значка USB кнопки можно отпустить и подключить аппарат к компьютеру кабелем с передачей данных.
В том же режиме можно заменить стартовый логотип. Размер изображения 320 × 172 пикселя, он совпадает с разрешением дисплея. Фотографии семьи на сварочнике, конечно, дело вкуса, но возможность есть)))).

Практическая проверка
Для сварки электроды нужно ставить перпендикулярно поверхности. В ролике я наклоняю аппарат ради наглядности, иначе одновременно показать дисплей и место сварки сложно.

Паспортные цифры сами по себе не расскажут, удобно ли пользоваться аппаратом и как держится лента. В ролике показал сварку лент толщиной 0,10 и 0,15 мм. Ракурс пришлось подбирать, чтобы в кадр попали и точки сварки, и дисплей. У сварочника две контактные точки, а у меня пока только две руки.

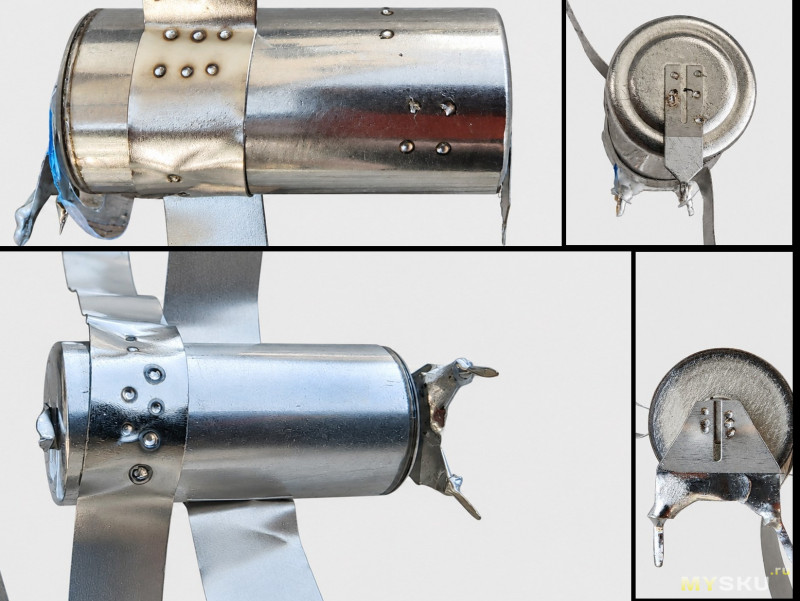

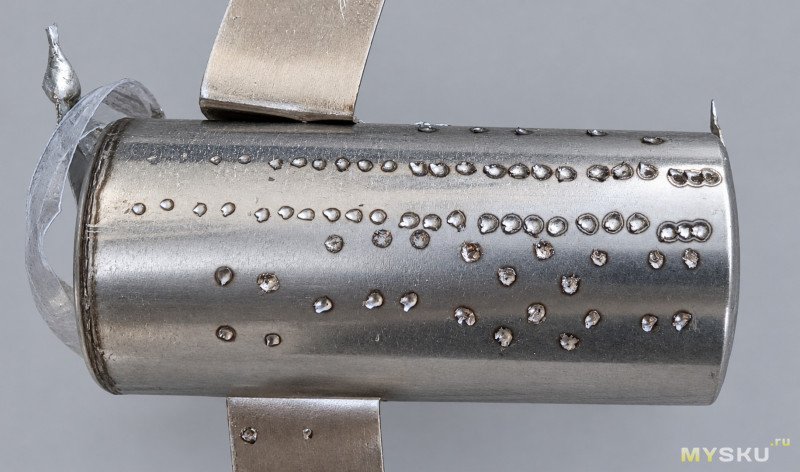

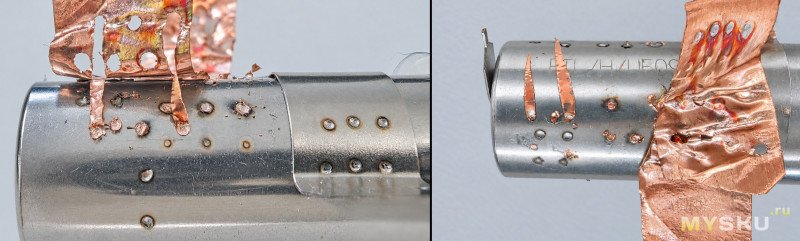

Ниже примеры следов, оставленных на стенке аккумулятора при уровнях Gear от 1 до 50. Выше поднимать не стал, прожигать стенку в мои планы не входило.

А так сварка из ролика выглядит на фотографии.

Медную ленту использую редко. Иногда беру тонкую, 0,05 мм, при ремонте аккумуляторов навигаторов, планшетов и другой техники, где важен каждый миллиметр пространства. Моя лента легко приваривается при Gear 10–15 попугаев. Это результат с конкретной лентой и конкретными аккумуляторами. Отдельной паспортной гарантии сварки меди у SW1 нет.

Предварительные выводы
ALIENTEK SW1 мне понравился, для периодического ремонта аккумуляторов вполне могу рекомендовать. Нужные настройки есть, ручной и автоматический запуск работают, корпус удобно держать. Преднагрев, длительность основного импульса и повторные циклы настраиваются отдельно, под конкретную ленту можно подобрать свой режим.
В работе меня больше интересует, насколько стабильно приваривается лента, чем насколько красиво выглядят заявленные 750 А. Проверка отрывом и сравнение сварок при разном уровне заряда показали стабильный результат. За время использования претензий к SW1 у меня не возникло.
Полноценную оценку долговечности можно будет дать после полугода или года работы. Сейчас пишу по результатам примерно месяца использования. За это время аппарат показал себя удобным инструментом для ремонта батарей ноутбуков и мелкой техники.

Единственное, чего пока не пробовал, сборка батарей для строительного инструмента, где встречается довольно толстая лента. Такое попадает ко мне редко. Когда требуется более серьёзная сварка, иду к коллегам со стационарным аппаратом. А они пока пользуются моим переносным. Круговорот сварочников в мастерской.
