С глобальным развитием портативных аккумуляторных устройств появился спрос на подобные аппараты для быстрой и удобной точечной сварки аккумуляторных сборок. Fnirsi тем временем выкатили свой вариант такого аппарата, где можно самому настроить параметры импульса сварки. Сейчас это уже не новинка, но своей актуальности не утрачивает. А чтобы точсварка между сессиями не валялась без дела, её наделили способностью повербанка для обычной зарядки гаджетов.
Характеристики
Поддерживаемые материалы — никель, железо, сталь
Поддерживаемая толщина материалов — 0.25мм
Дисплей — 1.8" TFT
Пиковый ток — 1200 А
Заряд/разряд — 5 В/2.1A
Функции — сварка, повербанк
Настройки — 4 комбинации
Внешний вид
Аппарат поставляется в фирменной картонной коробке чёрного цвета. На обратной стороне характеристики более подробно.
Содержимое надёжно защищено укладкой в пенный ложемент.
Комплект поставки включает:
— аппарат для сварки
— провода с электродами
— запасные стержни 2шт.
— никелированная лента 0.1мм/10мм
— USB-кабель для зарядки
— инсрукция
Инструкция на русском языке, наглядно проиллюстрирована и рекомендуется прочесть в ней базовые правила и меры предосторожности перед первым использованием аппарата.
В комплект уже заботливо доложили моток никелированной стальной ленты толщиной 0.1мм и шириной 10мм.
Запасные наконечники для электродов сделаны целиком из меди. Толщина 2мм, фиксация на резьбе.
Общая длина проводов и с электродами 31см, длина чисто провода 10.5см, гибкий, но жёсткий, сечение 8AWG. Конца закрыты транспортировочными заглушками.
Длина рукоятки электрода 9.5см.
В аппарат провода вставляются через цанговую фиксацию. Наконечники толщиной 2мм и на концах имеют полусферическое закругление. Со временем при регулярной сварке наконечники будут загрязняться гарью, который необходимо будет очищать.
Аппарат выполнен в пластиковом корпусе в форме прямоугольного бруска.
Его вес составляет 301 грамм
Сзади напечатаны основные характеристики устройства и есть откидная подставка для установки прибора под углом. Пластик явно не дорогой.
На лицевой стороне в верхней части находится небольшой дисплей (35х28 мм) с тремя клавишами управления параметрами сварки и тремя индикационными светодиодами слева.
На верхнем торце порт USB-C для зарядки встроенного аккумулятора (5000мАч), USB-A для зарядки гаджетов (этот аппарат можно использовать и как повербанк), и кнопка для включения/выключения аппарата.
Если однократно нажать на кнопку включения, то дисплей перейдёт в режим USB-тестера с подсчётом напряжения, тока и мощности. Проверим заодно протоколы на USB-A разъёме. Максимальный ток на выходе до 2.1А при постоянном напряжении 5В.
В эти два разъёма устанавливаются провода.
Меню и настройки
После включения просит выбрать язык, выбираем английский и появляется основной экран, где сразу же можно настроить параметры сварки.
Строка состояния на самом верху по порядку:
— зелёный кружок готовности к сварке
— напряжение на встроенном аккумуляторе
— температура встроенного аккумулятора
— статус звуковых оповещений
— графический вид уровня заряда встроенного АКБ
Нижняя стройка состояния:
— последнее значение силы тока в А
— счётчик количества импульсов с момента включения аппарат
— окно вывода предупреждений
Центральная часть с настройками импульса:
— время предварительного импульса для разогрева электродов (01-10 мс)
— время основного импульса (01-30 мс)
— интервал между импульсами (01-20 мс)
— количество основных импульсов (1-2-3-4-5)
Для перехода во внутренние настройки нужно нажать и удерживать круглую кнопку со стрелочками в жёлтой рамке. Здесь:
— интервал между импульсами
— время задержки для отпускания электродов
— время автовыключения
— яркость экрана
— громкость пищалки
— язык (кит., англ.)
— поворот экрана на 180°
— порог защита от перегрева
— порог защиты по низкому напряжению АКБ
— защита от КЗ
— сброс настроек
Тесты на всяком, применение
Перед первым использованием внутренний аккумулятор необходимо полностью зарядить. После подключения электродов и выставления настроек аппарат в принципе уже готов к работе, остаётся коснуться электродами к привариваемой поверхности. Именно коснуться, а не надавливать.
Так как провода короткие, то для личного удобства логичнее развернуть аппарат и перевернуть интерфейс дисплей на 180°С в настройках. Параметры подбираются экспериментально. На примере ниже пробовал спаять вместе два кусочка никелированной пластины 0.10мм из комплекта.
Выставленная схема в моём случае была 5-5-10-1
Где-то под другим обзором прочёл забавный комментарий, мол «зачем здесь настройки, если варить можно на максимальной мощности». На примере ниже я выставил даже не максимальную мощность, а 10-20-10-1 и вот что может произойти при попытке сварить вместе две полосы 0.10 мм ленты. Электрод просто прожигает обе ленты насквозь.
Нашёл в закромах кусок 0.15й никелированной ленты, проверил и на ней: две кусочка 0.15мм на том же режиме, без огромных дыр, но тоже насквозь.
Встала реальная задача — заменить батарейку BIOS'a в компьютере. Но перед этим решил пока потренироваться и подобрать режим на сдохшей батарейке. После первой сварки батарейка прилипла к наконечнику электрода и я вторым электродом решил её стряхнуть — не делайте так, иначе сработает второй импульс и будет много искр и с неприятным результатом.
Использовал схему 5-5-5-1, лента 0.10мм, схватилось хорошо. Наверно даже можно было поставить второй параметр поменьше, поскольку батарейка хорошо нагрелась.
А это уже новая батарейка, которую буду ставить в компьютер. Да, на некоторых компактных материнских платах нет отдельного гнезда под батарейку, есть только коннектор.
Для варки ленты к контактам 18650 придётся поднимать настройки, особенно второй пункт. В моём случае лента нормально приварилась при схеме 10-15-10-1.
Сборку из трёх 18650 ниже варил уже непосредственно для микроскопа с монитором, чтобы отвязать питание от розетки.
В закромах была такая защитная BMS-плата, решил использовать её тут же.
На ней есть специальные усиленные контакты, куда можно приварить никелевые пластины. Я буду использовать пластинки 0.15мм.
(...)
PS. можно припаять и паяльником, но раз уж представилась возможность варить, то почему нет?
Контакты с левой стороны варил на небольшой схеме (вроде 7-7-7), но даже такой мощности было явно избыточно, пришлось убавлять. Хорошо хоть не спалил плату.
Ленты чуть большей, чем 0.15мм толщины, у меня не нашлось, поэтому взял 0.10 и сложил её пополам, используя переставные клещи с параллельным ходом губок, получился почти идеально ровный «бутерброд».
И привариваю к контакту аккумулятора 18650
Параметры при варке использовал близкие к максимальным
И оба же слоя с «мясом».
Замечание. Если ранее приварили ленту к плоскому контакту, затем оторвали с мясом и кое-как удалили остатки, но при этом остались вот такие торчащие микро-остатки швов, то новая лента не приварится уже не приварится, так как из-за этих остатков прилегание ленты будет неплотное.
Ради любопытства приварил ленту 0.10 к ключику (вроде цинк), 10-25-10-1
Перфолента 1мм. Здесь я попытался на максимальной мощности дать несколько очередей импульсов, дабы приварить один отрезок к другому. Прихватывает и даже держится. Заготовки нагрелись очень сильно. Один край мне удалось частично разделить голыми руками при приложении усилия, а другой край уже не поддаётся.
Наконечники в ходе экспериментов довольно быстро покрываются чёрной окалиной.
Наиболее щадящим способом чистки наконечников нахожу старую добрую стальную вату с нулевой абразивностью. Чистит идеально.
Но напомню о мерах предосторожности. Не хранить стальную вату вместе с батарейками и аккумуляторами и не окунать сразу два электрода в неё, иначе будет что-то вроде этого:
Итоги
Со своей основной профильной задачей, создания аккумуляторных сборок — данный аппарат справляется, приваривает ленты включительно до 0.20 (0.10 сложенный в 2х). Качественно варить можно на напряжениях 4.20-4.00В, — согласно показометру в этом диапазоне заряда выдаёт до 1150А тока, а ниже 3.90В ток проседает до 800-850А и качество варки становится хуже. Есть зависимость к какой площади приваривается лента, если к чему-то массивному, то второй параметр основного импульса нужно повышать. Результаты можно улучшить, если разобрать аппарат и
пропаять полигоны, но этот вариант только для самых смелых. К минусам отнесу короткие щупы, простенький пластик корпуса, малую ёмкость встроенного аккумулятора.
Ещё одно важное замечание. Надёжность варки зависит от силы давления электродами: если давить сильно, то действительно 0.15 надёжно не приварить — будет отрываться руками. Зато при слабом давлении электродами приваривается надёжно. Про этот момент даже в инструкции написано. Настройки подбираются экспериментально, и хорошо что они есть, так как есть задачи, где достаточно слабой мощности, как например при варке пластин к батарейкам-таблеткам или к печатным платам к специальным усиленным контактам.
_______________________________
Для этого товара есть купон
SWM0202, снижает цену до 2865 руб.
А 0.25 сейчас бегло посмотрел, и что-то особо не нахожу из недорогих лотов.
DO-02 попроще, но корпус тесный, меньше транзисторов (6?).
705 модель обещает какие то фантастические режимы с проваром 0.6 мм. Обзоров нет, выложены картинки и инструкция.
Первых 2 варианта для сварки стальной ленты толщиной 0,3 мм. Требуется небольшая доработка для достижения тока разряда 1500-1800 А.
Сейчас страницы этого товара не существует. Ссылка на такой же в том же магазине, но значительно дороже. А вообще надо искать где дешевле.
В таком же корпусе, но без дисплея, есть вариант на трансформаторе. На трансформаторе дешевле, но брать не стоит.
ozon.ru/t/5V1zq02
Руками не оторвать. Ну и стоит знать, я рукожоп в сварке ))
Замена комплектных проводов у меня дала выиграш на 100мOм (на двух проводах)
Кстати, где-то попадалась инфа, что после переделки по оптимизации сопротивления ключи выпустили волшебный дым. Правда там была замена стального проводника на медь. У китайцев все было учтено.
пострадать фигнёйпосваривать толстые материалы прибор ругается на КЗ после 1200А (по мнению прибора).При этом у самой латуни удельное сопротивление сильно больше чем у меди(в зависимоти от марки может быть в разы больше)
Так что да, конструкция проводников на фото ничего кроме ужаса не вызывает. Слой припоя между силовыми контактами должен быть как можно тоньше, а площадь контакта — как можно больше.
Латунь тоже здесь плоха, в ~2+ раза хуже электротехнической меди.
Токи тут очень высокие, так что только медь.
И еще бы выкинуть эти цанговые RC-разъемы, ток тоже течь будет веселее.
Здесь на муське и была терка.
Дым выходит из-за кривого управления ключами,
они горят по напряжению, от высоковольтных выбросов, а не из за тока.
Плюс сами ключи хз какие разные, и открываются вразнобой, что тоже не добавляет им здоровья, от ударных токов.
Можно помогать феном, если есть под него держатель, чтобы руку не занимать.
Все сварные точки пережённые. Есть ореолы цветов побежалости, что говорит о перегреве.
Вывод — игрушка.
Обычно у ионисторов проверяют внутреннее сопротивление. Хорошие элементы имеют сопротивлении 0,35-0,45 мОм. Плохие ионисторы могут иметь сопротивление 0,50 и выше.
Поищите обзоры на Docreate. Там намерили 950 А тока в импульсе в режиме (из коробки) и раза в полтора — два больше после протяжки болтов.

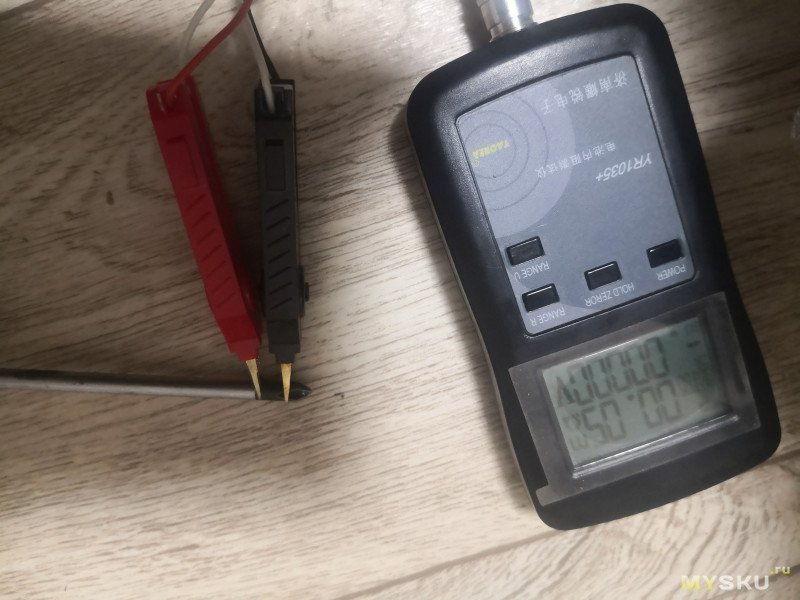

Второй опыт- замерил сопротивление покрытия на титановом пинцете. Оно синего матового цвета. Там получил 13 мОм. Похоже на порошковую краску.

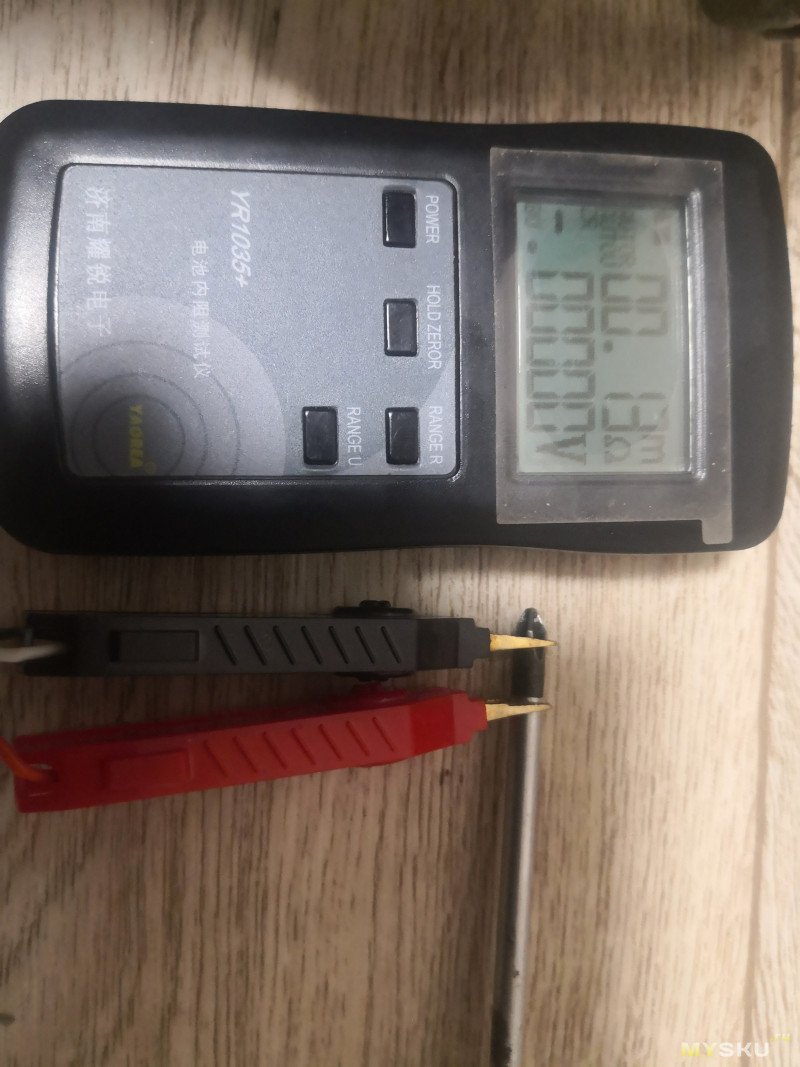

Затем замерил алюминиевый (совсем без покрытия) болт с таким же расстоянием между щупами. Получил сопротивление 0,03 мОм.
