Точечная сварка Fnirsi SWM-20

Ну вот и моя очередь публиковать обзор этой сварки ;)
С учетом того что вся информация уже в принципе есть в предыдущих обзорах — мой будет «в минималистическом стиле», ибо я так полагаю что все кто интересуется темой — уже всё узнали и обсудили в комментах к предыдущим.

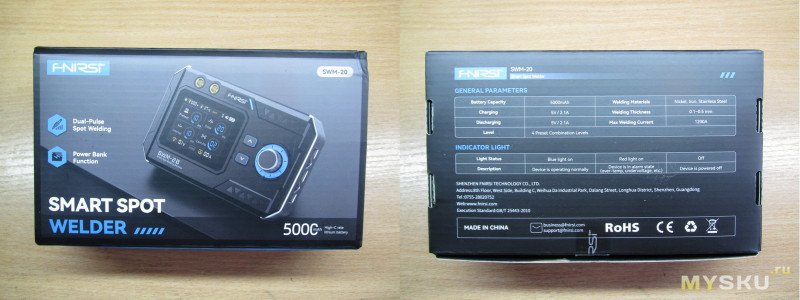

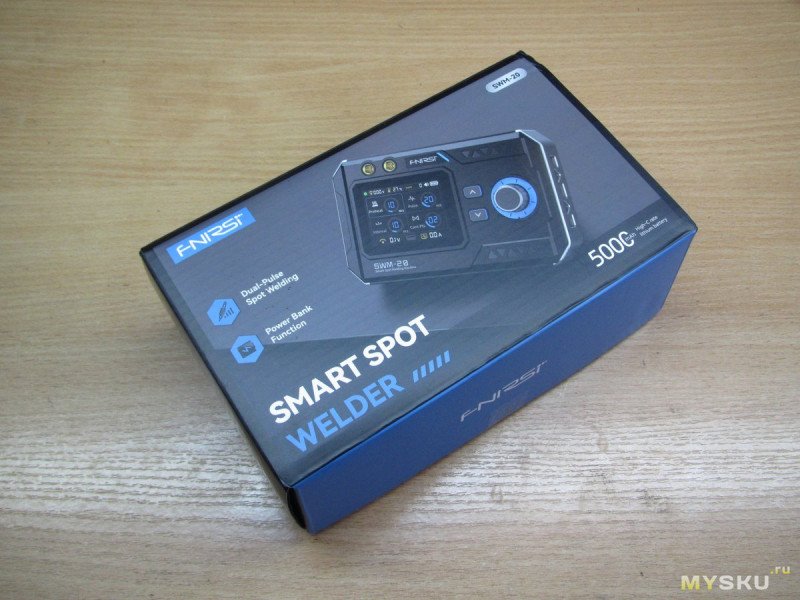

Коробка

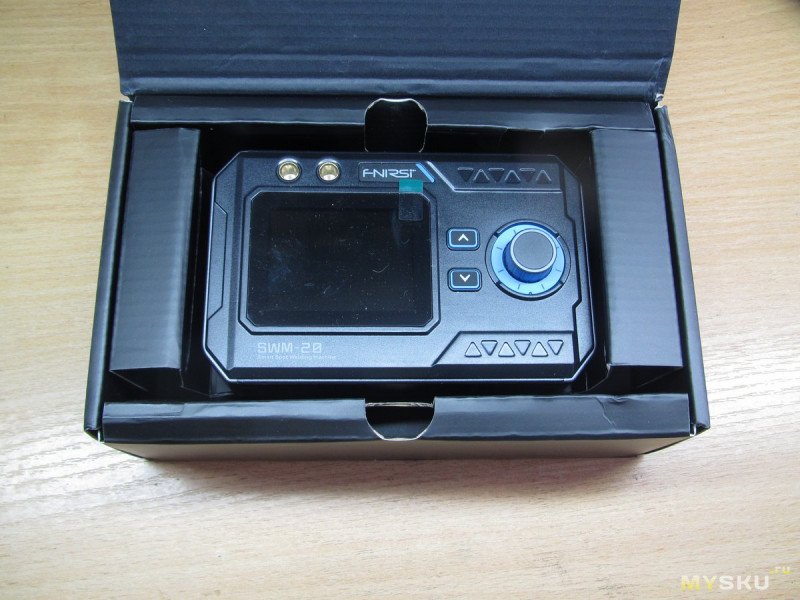

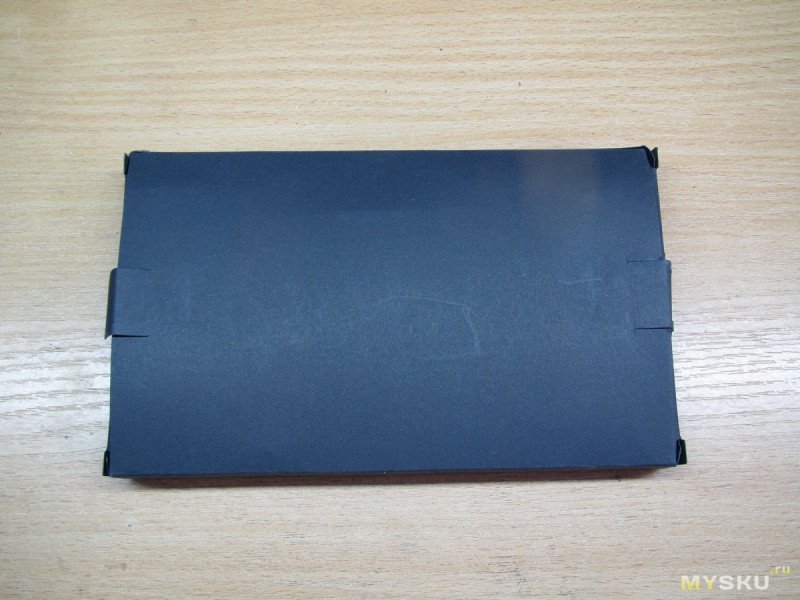

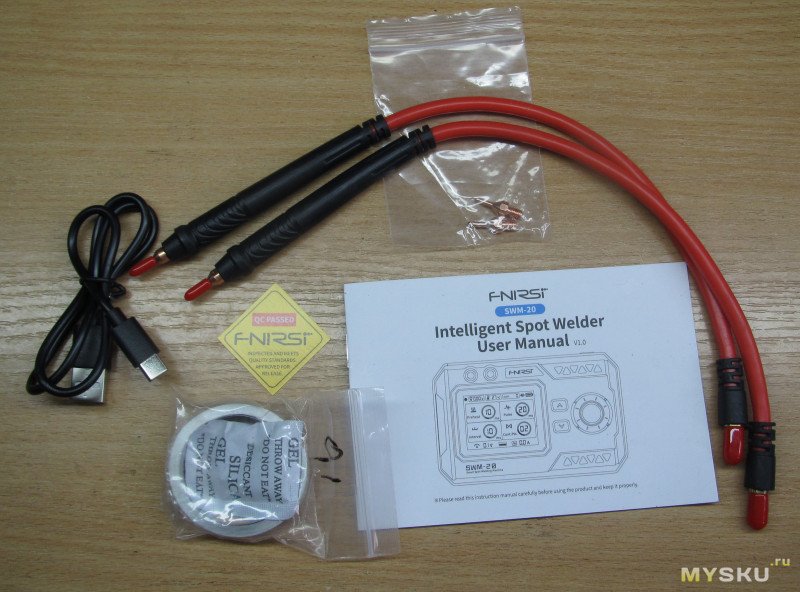

Внутри сама сварка, а на нижнем ярусе — комплектуха: провода, дополнительные электроды, пару метров ленты 0.1мм, инструкция, зарядный провод

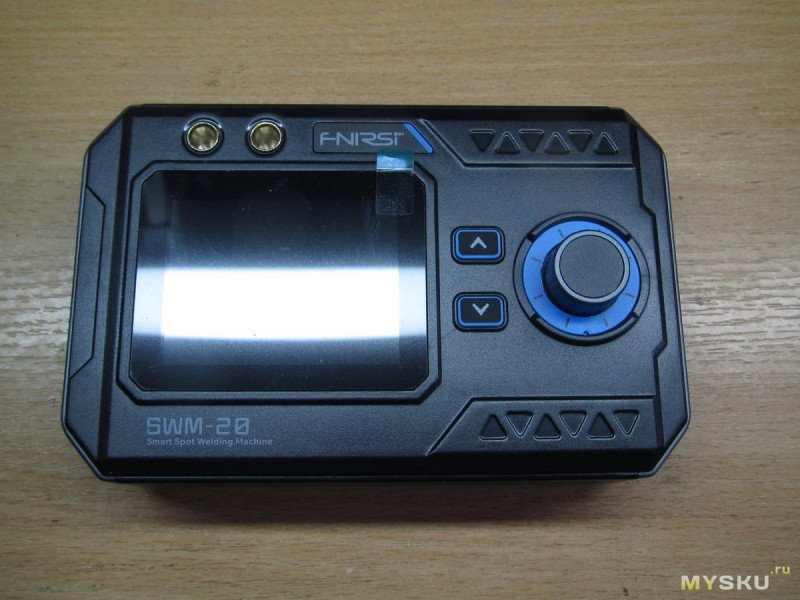

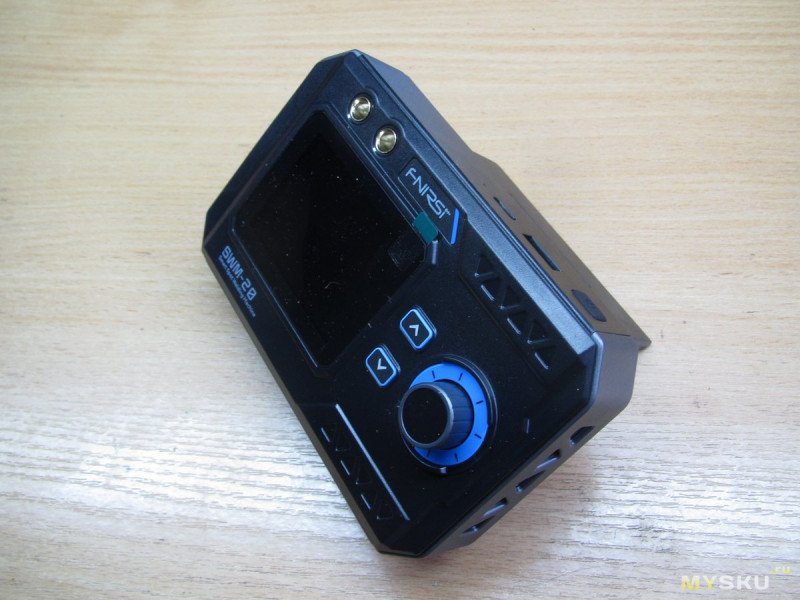

Внешний вид:

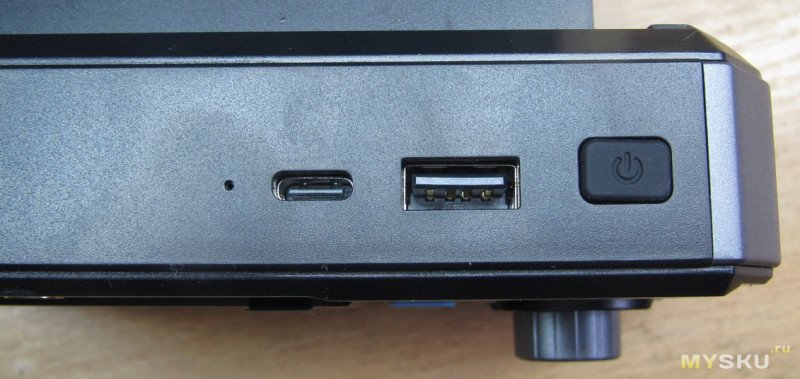

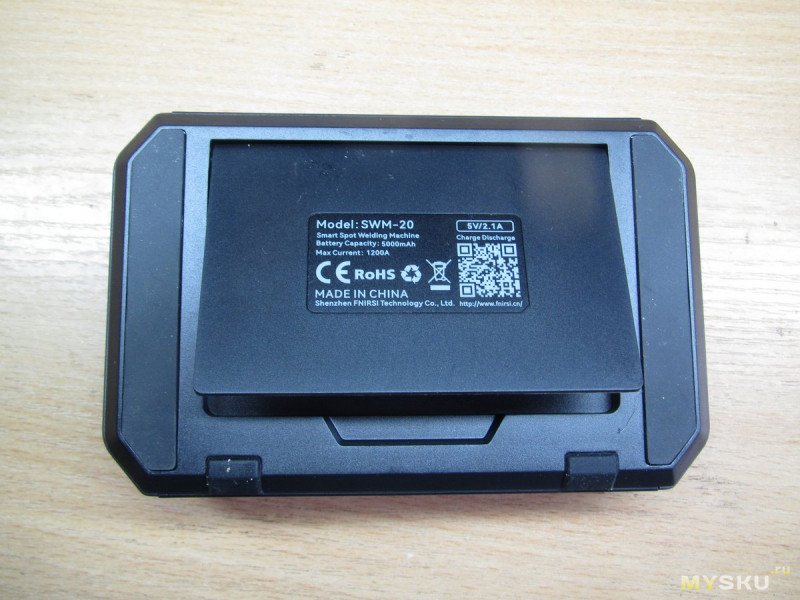

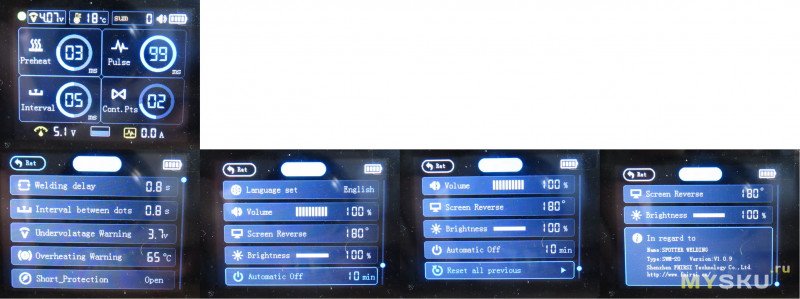

На верхней грани есть type-c для зарядки и usb-a для подключения внешних устройств для работы в режиме павербанка, ну и кнопка питания. Сзади неплохая подставка, спереди — экран, гнезда для подключения щупов, пара кнопок и энкодер. Управление простое и понятное — кнопками выбираем пункт меню, энкодером изменяем значение. Главный экран и меню:

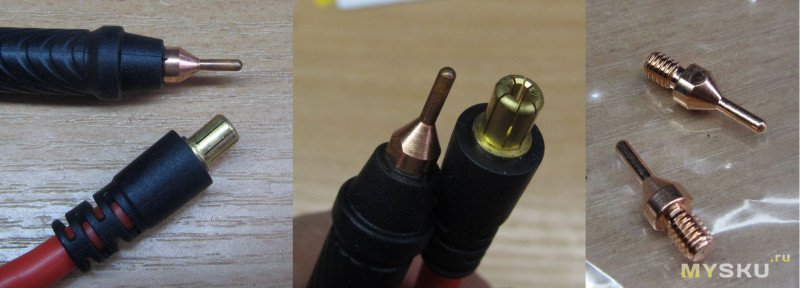

Щупы

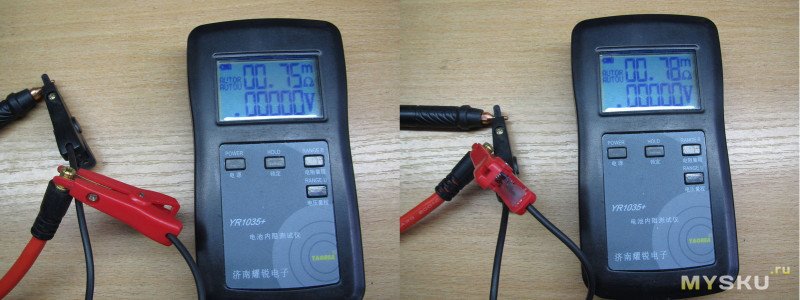

Сопротивление порядка 0.75мОм

Однако на постоянке на токе 1А падение 0.62мВ, а на 5А — 2.18мВ, что дает нам 0.62-0.636мОм. Я даже перепроверил правильность показаний ЛБП на том же VC8145 — до 3 знака сходятся. Почему такое расхождение — неясно.

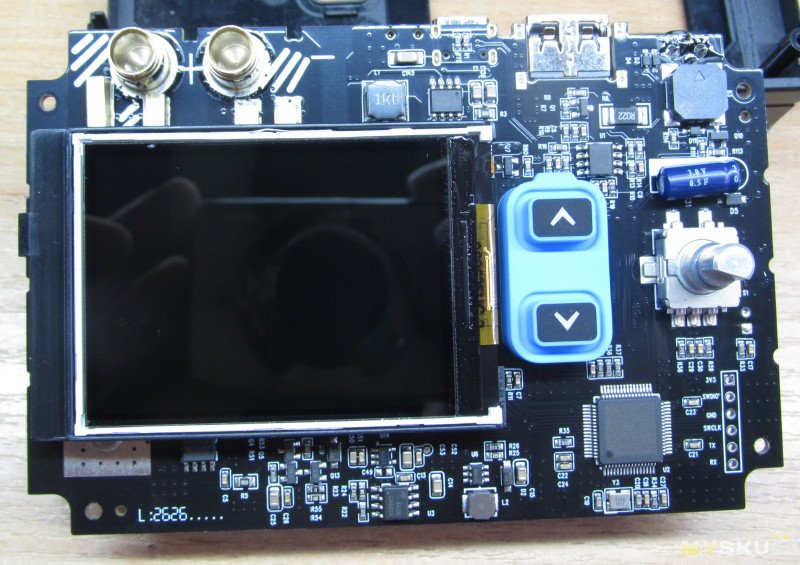

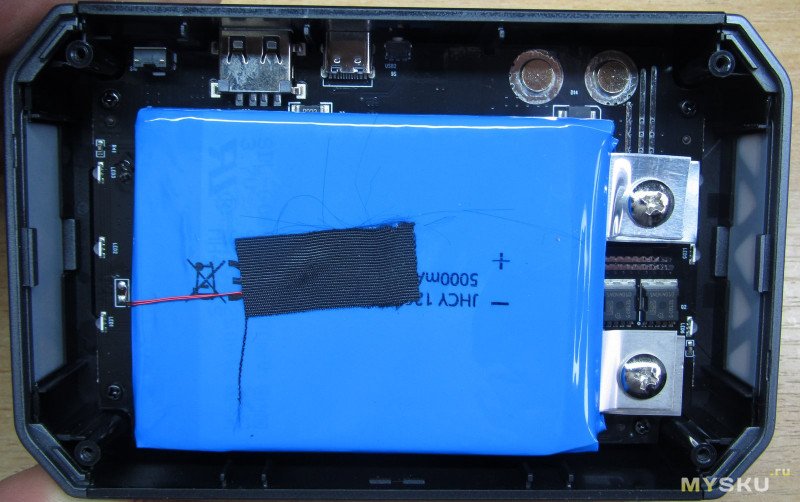

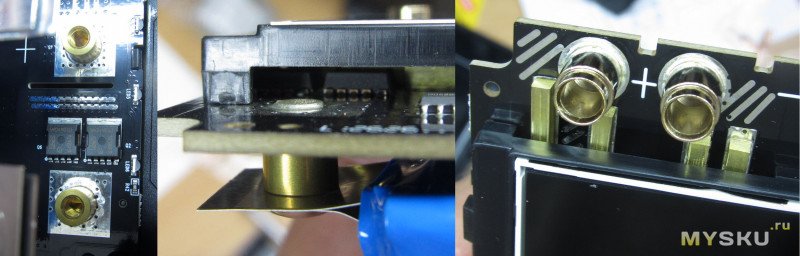

Ну и сразу пожалуй кишочки.

Силовых транзисторов 4шт, проводники на плате усилены шинками желтого (не белого) металла

Далее попробуем снять осциллограммы. Их уже снимал другой автор, он, в частности, разбирался с длительностями сигналов. С моей точки зрения реальная длительность не особо и важна, важно на каких попугаях что и как варит. Поэтому я решил перепроверить соответствие заявленных токов. Подключился осциллографом параллельно одному из щупов, попробовал варить никель 0.1мм.

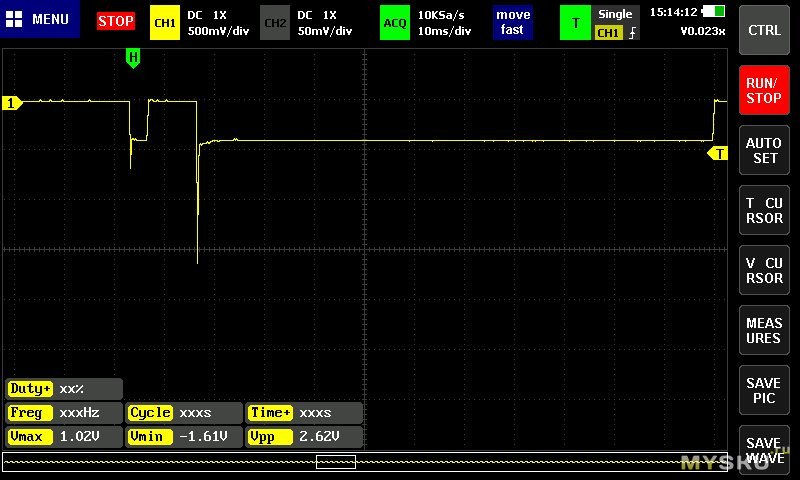

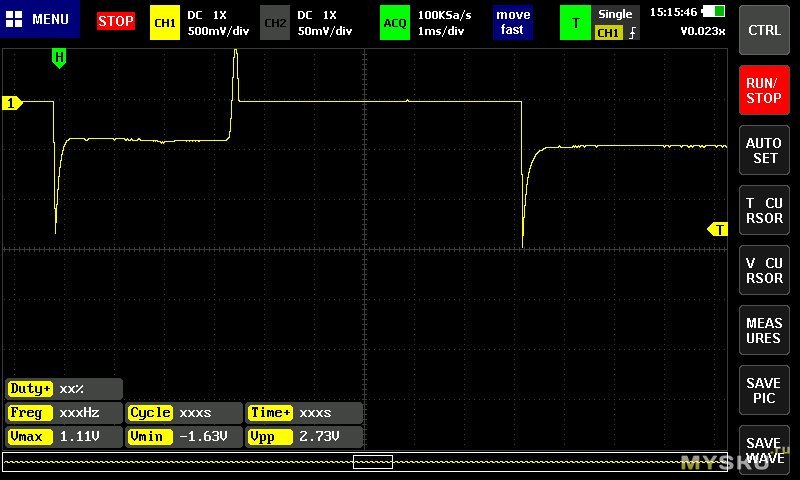

Получилось примерно следующее:

Тут хочу сделать уточнение: я так и не сподобился откалибровать осцилл, и на диапазоне 500мВ на клетку он показывает 2.25В вместо 2.5В. Поэтому цифры получились несколько заниженные. К тому же реальные цифры могут отличаться в зависимости от качества контакта и т.д. К тому же с сопротивлением щупов непонятки. Но как бы то ни было, если принять сопротивление за 0.75мОм, то максимальный тока получился порядка 667А, а если 0.63мОм — то 793А, что в целом сходится с тем что измерил коллега Koticik в своем обзоре. Но 1200 мне получить не удалось. Хотя опять же, начальный выброс зашкаливает на 1.6В, а это за 2000А, так что можно сказать что нам продали более лучший мех, хотя к сварочному току этот импульс особого отношения и не имеет ;)

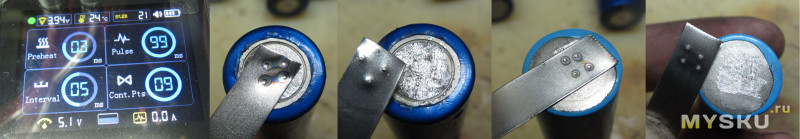

Но перейдём к практическому тестированию — 18650 и лента, никель толщиной 0.1, 0.15 и 0.3мм, ну и медь 0.1мм

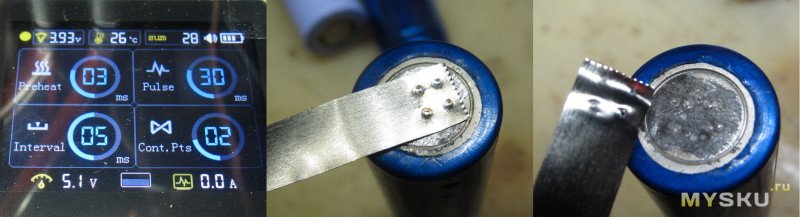

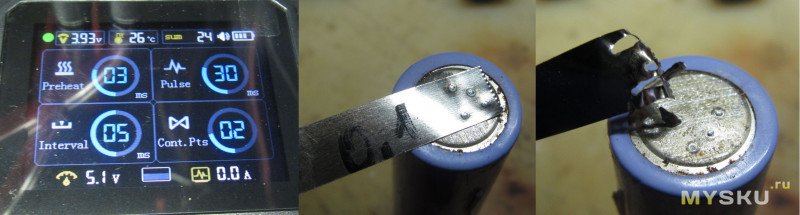

0.1 уверенно приваривается уже с 30 попугаев

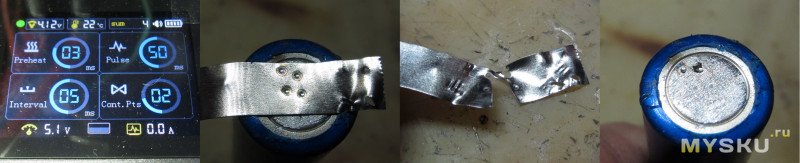

0.15 — на 30 плоховато, на 50 уже очень уверенно

0.3 — увы, никак. Я пробовал даже на разных аккумуляторах, чтобы исключить плохое качество поверхности — не, не стреляет.

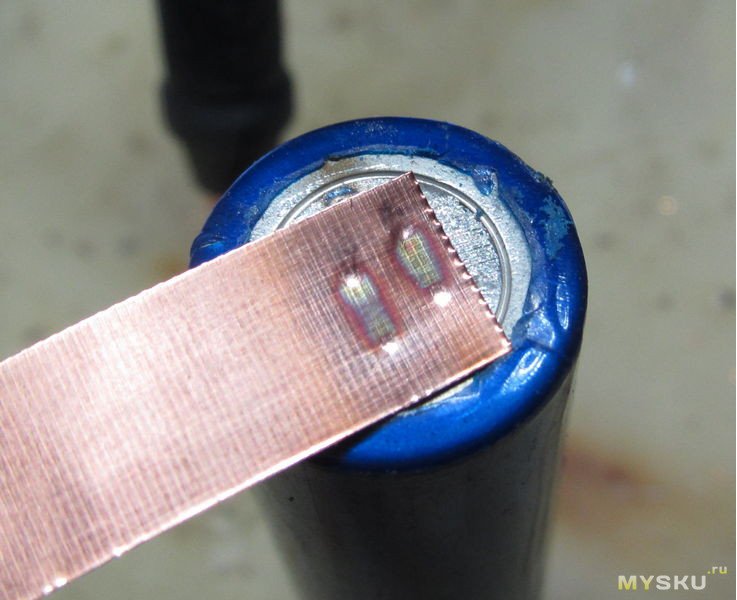

Ну и медь 0.1 — увы. На вид вроде красиво, но не держится совершенно.

Резюмируя: обычная сварка. Звёзд с неба не хватает, но с типичной привычной любительской лентой 0.1-0.15мм толщиной справляется без проблем. Увы, медь приварить мне не удалось, как и увидеть 1200А сварного тока. Возможно что-то делаю не так, возможно мне достался некачественный экземпляр, возможно что-то еще.

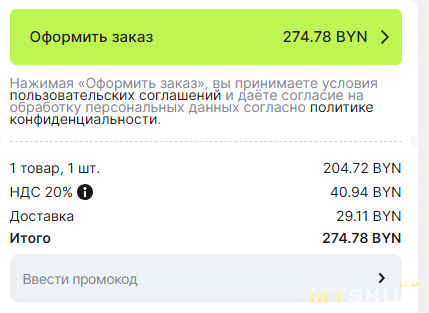

Если надумаете покупать — промокод FNSCD403 действует по 20.10.2026 и дает пару баксов скидки
