Китайский увлажнитель, или жене нечаянная радость


Обозрею я данный бульбулятор, и внезапный успешный DIY на его основе. Железяка куплена на свои, за подробностями прошу под кат.

Ребяты, первый мой обзор. Прошу сильно не пинать. Итак, начинаю повествование.
Предыстория. Был у моей жены любимчик. Всем он ей нравился, нравился эффект от его использования, но в один из вечеров его не стало. Старшему сыну доверили его наполнить водой, и он его благополучно уронил на пол. Все бы ничего, но жена догадалась его собрать и тут же «проверить» путем включения в сеть. Бздиньк – сказал увлажнитель, пыхнув ароматным дымком, что там сказал автомат, я не услышал – электрощит далеко, но света на кухне не стало. Приплыли — подумал я, и включив обратно напругу на кухне, поставил грустный мертвый увлажнитель до завтра сохнуть на подоконнике.
На следующий день, разобрав, ожидаемо увидел копченую плату питальника. Меняю черные диоды моста входного моста, визуально оцениваю состояние, решаю включать, но подключаю последовательно лампу накаливания, которая весело загорается – КЗ никуда не делось. С импульсниками я на вы, мат. базы дома нет, из приборов только мультиметр. Решаю отдать плату в ремонт людям, которые этим зарабатывают. Ремонтники диагностирую проблемы дальше в плате, и разводят руками – схемы нет, с наскокоу восстановить не получается. Время идет, чувствую безысходность, жена начинает поговаривать о покупке нового увлажнителя. 2к рублей с лишним. Жаба вступает в права, а инженерное мышление упорно говорит, что выход должен быть. И тут как нарочно на муське попадается обзор китайского увлажнителя, и описание поделки с его помощью увлажнителя с применением пластового контейнера и вентилятора от компьютерного БП (сорь, ссылку найти так и не могу, по прошествии времен). Вот оно, — думаю и бюджетно и вполне функционально! А если еще и бловер вместо вентилятора приспособить – то еще и бесшумно. Засыпая ночью с такими мыслями, после того, как вечером оплатил заказ у китайцев, меня вдруг кольнуло – а нахрена контейнер и вентилятор?! У меня же есть готовый корпус от мертвого увлажнителя. Там и бловер, и нормальный поддон, и бак с клапаном, который этот поддон наполняет по мере опустошения! Бинго — получаю бульбулятор, достаю из китайского корпуса, и вкорячиваю на место штатного пьезоизлучателя умершей платы. 24-х вольтовый БП необходимый для работы китайца есть в большом количестве на работе (от 950-го эпсона, кто в теме, тот поймет ;). Хотите посмешить фортуну – расскажите ей о своих планах…
По прошествии некоего времени, получаю ожидаемую посылку, с нетерпением распаковываю – опа…

Бульбулятор вместе с копусом диаметром меньше, чем дыра в поддоне, оставшаяся от штатного пьезоизлучателя, да в добавок еще и сам бульбулятор не разборный, и залит черным компаундом. Приплыли… На ходу приходит идея закрыть дыру в поддоне мертвого увлажнителя некоей заглушкой, а китайский бульбулятор ложить просто в поддон, благо уровень воды скрывает его почти полностью. Из плюсов такого варианта – остается в работе штатная защита самого бульбулятора от понижения уровня воды (некий нарост на корпусе, оканчивающийся металлическим контактом). На роль затычки для дыры тут же находится пластиковая баночка от пластилина, скомунижженая у любимой дочки.


Диаметры совпали почти идеально! Термоклей помогает закрепить ее герметично и прочно. Собираю конструкцию в тестовом режиме.

При помощи народной понижайки запитываю штатный бловер и светодиод индикации. Напруга после понижайки составила 8 вольт – получился совершенно бесшумный наддув, и необходимая производительность пара. Тестовая ночь показала, что 24В для питания многовато – вокруг увлажнителя на столе образовалась небольшая лужица из-за избыточной парогенерации и последующего осаждения тумана на поверхность стола. Непорядок. После некоторых раздумий, было решено отказаться от 24-х вольтового БП и заменить его БП от старого нетбука на 19В. А сам бульбулятор после экспериментов было решено приподнять ближе к поверхности воды, заменив пластиковую баночку на пластиковую же крышечку нужного диаметра, найденную в игрушечных закромах любимой дочуры (за что ей большое спасибо :). БП от нетбука, благодаря меньшим размерам, поместился внутри корпуса увлажнителя. Дополнительно, чтоб два раза не разбирать, была реализована индикация окончания воды, при помощи штатного поплавка с герконом, предусмотренного конструкцией увлажнителя, и красного мигающего диода. В таком виде, увлажнитель работает уже второй месяц, жена очень довольна, а моя жаба получила утешение, ну и я сам получил удовольствие от процесса. Чего и желаю всем муськовчанам и гостям. Всем добра и удачи.

Небольшие тех. подробности:
При работе от 19 В бульбулятор потребляет около 350мА. Защита от «обезвоживания» отрабатывает вполне корректно. Тактильно, после ночи работы девайс не нагрелся совсем – возможно за счет охлаждения водой (при том, что родной пьезоизлучатель увлажнителя стоял на нехилом радиаторе). При 8 вольтах питания штатного бловера совершенно не слышно, даже ночью.
Планирую купить +37 Добавить в избранное +48 +95
свернуть развернуть
Комментарии (107)
RSS
+
avatar
  • noizeeq
  • 15 апреля 2016, 22:45
+1
DYU? DIY же.
+
avatar
+2
Поправил.
+
avatar
  • zztop68
  • 15 апреля 2016, 22:52
+11
«Бульбулятор»?
Хм…
Я почему-то раньше думал, что таким словом называют совсем другой «прибор». :)
+
avatar
  • cofein
  • 15 апреля 2016, 22:55
+1
Есть теперь «алкогольный кальян» который кажется работает по тому же принципу… жаль у меня нет увлажнителя что бы залить туда спиртное. Хотя в кино на баре пробовал «парить» с «вишнёвая самбука» и ничего не понял, по бармен говорит что надо минимум 5 минут «парить»
+
avatar
+1
У нас еще небулайзер (ингалятор) есть. Когда болит горло — заливаю туда настойку прополиса на спирту. Ощущения интересные :)
+
avatar
  • ssokol
  • 15 апреля 2016, 23:16
+2
Прополис на спирту продается в аэрозоле, называется пропосол. Про ощущения согласен, про горло сразу забываешь)
+
avatar
  • Alexx_B
  • 15 апреля 2016, 23:35
+7
Горчичники, как и любые другие виды карательной медицины, помогают от всех болезней ©
+
avatar
0
Банки и оборачивание наше все :)
+
avatar
  • mst12
  • 16 апреля 2016, 01:12
+8
оборачивание наше все
+
avatar
+1
в армии у нас было три вида лечения: трудотерапия, зеленка — нарисовать сетку на животе, и для особо упертых — уколы магнезии.
Но ссокол имел ввиду как раз не карательную направленность, а скорее наоборот.
+
avatar
+1
А от зубной боли аспирин и плоскогубцы :)
+
avatar
0
Крепкий кулак товарища! :)
+
avatar
  • suden36
  • 16 апреля 2016, 09:58
0
Небулайзер для доставки лекарства в бронхи и дальше. А настойки для смачивания горла
+
avatar
  • sw911
  • 15 апреля 2016, 22:59
+6
Блин, о чём, всё-таки, обзор был? Что такое бульбулятор? По косвенным признакам похоже на увлажнитель воздуха? Или нет?
+
avatar
+1
Да, так и есть. Штука, которую опускаешь в стакан с водой, и она «парит», пока вода не кончится.
+
avatar
  • Alexx_B
  • 15 апреля 2016, 23:10
+13
Что такое бульбулятор?
Высокотехнологичный прибор, который умеет делать в воде «буль-буль»
+
avatar
  • suden36
  • 16 апреля 2016, 10:00
0
На сколько я помню )))… Бубль буль он не делает
+
avatar
  • Alexx_B
  • 16 апреля 2016, 12:22
+1
:)
обратимся к фольклору!

Напротив воинской части, через забор, стоит дурдом. И вот один дурак перелез через забор, сидит на плацу и пробивает отверткой в ведре дырки.

Подходит генерал:
— Чего это ты тут делаешь?
— Бульбулятор мастерю
— Это как?
— Ну вот наливаю я в ведро воду, а она из него вытекает: буль-буль-буль…

Генерал отматерил дурака и прогнал с плаца. Идет прапор: погода плохая, настроение паршивое, еще полковник наорал, пинает это самое ведро и говорит:
— Еще вот совсем новый бульбулятор выбросили!
+
avatar
+1
почему название не совпадает с содержанием? и почему жена любит бульбулятор?
+
avatar
+3
Жена любит увлажнитель. Ок, поправил, дабы не вводить в заблуждение.
+
avatar
  • Alexx_B
  • 15 апреля 2016, 23:11
0
в теории ведь туда можно не только воду заливать :)
+
avatar
+2
Наверное да, только загадится конструкция быстро, а чистить ее тот еще гемор. Она под чистую водичку рассчитана.
+
avatar
  • DDimann
  • 16 апреля 2016, 08:45
+2
А если чистый спирт? Не должно загадиться…
+
avatar
  • vot
  • 16 апреля 2016, 10:42
0
чистый спирт надо заливать в желудок
+
avatar
+1
Промоется :)
+
avatar
  • Mikotka
  • 15 апреля 2016, 23:56
0
Точно такой умер спустя месяц работы
+
avatar
0
Пока дюжит 3 месяц каждую ночь.
+
avatar
  • vot
  • 16 апреля 2016, 10:43
+3
увлажняет жену? :)
+
avatar
  • Dr_Bzik
  • 16 апреля 2016, 11:01
+14
Жену увлажняют предварительные



;)
+
avatar
  • k711
  • 16 апреля 2016, 16:10
+1
Прошу прощения, но сдаётся мне, что у Вас на фото горностай.
+
avatar
+5
А это наверное прикольно — предварительный горностай :)
+
avatar
  • f1203
  • 16 апреля 2016, 20:30
+3
Горностай тоже неплохо, лишь бы не писец
+
avatar
  • k711
  • 18 апреля 2016, 08:27
0
пИсец, как раз таки подойдёт, а вот пЕсец (в смысле зверёк), это да, плохо…
+
avatar
0
И всех, что попадется под руку :)
+
avatar
  • peeoner
  • 15 апреля 2016, 23:58
+1
разбейте текст на абзацы, иначе не комфортно читать… вы приспособили сабж… отлично… но о товаре по сути ничего не сказали…
+
avatar
+2
Ну, по сути, о нем и говорить нечего. Товар вещь сам в себе. Потребляет меньше пол-ампера от 24 вольт. Работу свою делает. Расчлененки не получится — залит компаундом. Диаметр корпуса привел. Вес, могу взвешать, если кому-то интересно…
+
avatar
  • peeoner
  • 16 апреля 2016, 00:59
+1
ну хотя бы написали что это туманообразователь и т.д.., а то пришлось идти в магазин, для понимания откуда этот «бульбулятор» взялся))…
+
avatar
0
производительность — вот самый интересный вопрос…
+
avatar
+1
Как ее замерить? Я выставил на глаз — по работе старого увлажнителя. Если питать эту штуку 24-мя вольтами, производительность раза в три четыре выше заводского Polaris-a
+
avatar
0
За сколько времени распыляет всю ёмкость?
+
avatar
  • Dimon_
  • 16 апреля 2016, 00:03
+4
ложить
А-а-аааа! Пытки запрещены международными конвенциями!

+
avatar
+5
Сорь, но вроде в тему :) А то, что пьезоизлучатель написал через я не заметили, и за пытку не почли, блюститель языков :)))
+
avatar
  • Rzzz
  • 16 апреля 2016, 08:51
0
удл
+
avatar
0
Плюсую -за стиль изложения и за руки, растущие из правильного места под нужным углом
+
avatar
  • vilgood
  • 16 апреля 2016, 03:46
0
Давно уже взял парочку таки же, что бы увлажняли цветы на окнах. Пробовал ставить в разные емкости — брызги высотой до 1м. Поэтому без закрытого корпуса его нельзя использовать
+
avatar
+1
Можно, уменьшайте питание. Но с крышкой и вентилятором удобнее — можно управлять производительностью.
+
avatar
  • k711
  • 16 апреля 2016, 04:04
0
подскажите, кто юзал, а ультразвуковую мойку можно на основе такого элемента сделать?
+
avatar
+1
С мойкой нужно экспериментировать. Для небольших объемов должно работать.
+
avatar
  • wwest
  • 17 апреля 2016, 06:16
0
Можно, вопрос в производительности и мощности, размере моющей камеры.Можно взять 2-4 штуки в одну ёмкость.
Ну и ещё он фокусирует узкий луч.
+
avatar
  • wwest
  • 17 апреля 2016, 06:26
0
Кста вопрос автору -ток потребления от 24в? И название с сайта, а то по ссылке похоже уже всё кончилось, просекли.
На счёт узкого луча -можно взять высокий узкий сосуд на дно 4 излучателя а на определённой высоте решётку для предметов мойки.
+
avatar
0
От 24 вольтов потребляла в пределах полампера. Копейки. С названием сайта правда косяк, хотя перед публикацией обзора специально проверял, все было в порядке. Вот другой бульбулятор:
https://aliexpress.com/item/item/New-Ultrasonic-Mist-Maker-Fogger-Water-Fountain-Pond-Atomizer-Air-Humidifier-free-shipping/32317739179.html,searchweb201602_1_10017_10005_10006_10034_10021_507_10022_508_10020_10018_10019,searchweb201603_1&btsid=40e05cd7-d150-4c22-8f2f-55861c076e4d
На счет узкого луча — если знать длину волны, то вполне реализуемо, я думаю.
+
avatar
0
А еще такие штуки пригодны для гидропоники, в раствор помещается этот fog generator, корни растения находятся выше и постоянно увлажнены с помощью тумана.
+
avatar
0
В растворе мембрана долго не проживет. См. фото ниже.
+
avatar
-1
Тем не менее — используют) Не именно такую, но очень похожую.
+
avatar
+20

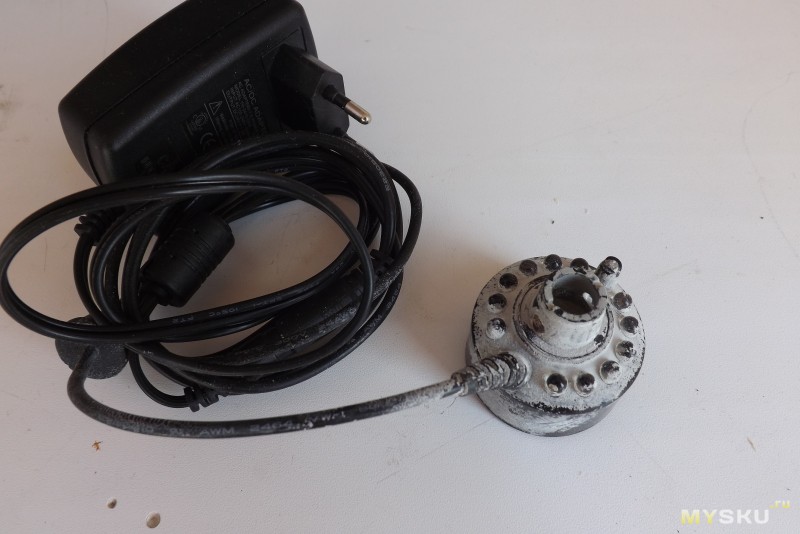

После года использования:


В дистиллированной воде не работает. Везде налёт от воды. Эффективность как увлажнителя близка к нулю. Общая влажность в комнате 18 кв.м. через три часа работы повышается с 20 до 21%. Можно использовать как антистресс — булькает и светится.
+
avatar
  • shurale
  • 16 апреля 2016, 13:08
0
Царь-камент
+
avatar
+1
нужно обдув применять на его, городил конструкцию их банки и вентилятора, влажность повышал но очень медленно с 20 до 60% после часов 4-5 использования, ну и радиус у него не очень большой
+
avatar
+2
Опа, запустили вы его… Мы льем бутилированную воду. Одной заправки (~2 литра) хватает на ночь работы с запасом. Такого налета нет.
Ps: а почему не работает с дистиллированной водой?
+
avatar
-2
Потому что дистиллят не проводит электрический ток. А у этой штуковины между светодиодов торчит металлический контакт. Это контакт наличия воды. Как только уровень понижается ниже этого контакта, устройство отключается. Поэтому дистиллированная вода — это то же самое, что отсутствие воды.
+
avatar
  • Bolsen
  • 17 апреля 2016, 03:25
0
а если для контакта сделать маленькую капсулу с водой?
+
avatar
0
А, точно… Можно проволочкой замкнуть, но тогда нужно будет следить за уровнем.
+
avatar
  • wwest
  • 24 апреля 2016, 01:53
0
Фото электрода от которого уровень меряется?
:)))))) А то на трёп похоже.
+
avatar
  • wwest
  • 17 апреля 2016, 06:18
-1
В дистиллированной воде не работает-
Чаво-чаво??? С кипятильником бульбулятором не перепутали?
В обзоре ультразвуковой похоже а у вас по комменту кипятильник из электродов.Лимонная кислота спасёт ОтцРусДемшизы.
Налёт от СОЛЕЙ из воды, надо лить дистиллят-В УЛЬТРАЗВУКОВОЙ.
+
avatar
  • IVA2
  • 16 апреля 2016, 08:15
+7
Решаю отдать плату в ремонт людям, которые этим зарабатывают. Ремонтники диагностирую проблемы дальше в плате, и разводят руками – схемы нет
Бедняги. Видно плохо зарабатывают, если не могут без схемы починить простейший блок питания…
+
avatar
  • ksiman
  • 16 апреля 2016, 08:50
+8
Бедняги. Видно плохо зарабатывают, если не могут без схемы починить простейший блок питания…
Такие зарабатывают на «диагностике»
+
avatar
0
Да питальник они как раз сделали быстро. Там дальше что-то сгорело, тяму не хватило. Да и хрен с ним, зато восстановил за копейки, и вы увидели этот обзор :)
+
avatar
  • lolipop
  • 16 апреля 2016, 23:27
+2
тут на работе у аймака кнопка включения сломалась, сдали в ремонт в рестор(официальный дилер). выставили счет на 35 тысяч за замену кнопки. и 3000 профилактика системы охлаждения.
+
avatar
  • ksiman
  • 16 апреля 2016, 23:39
0
Не хило живут…
+
avatar
0
Оплатили?
+
avatar
+1

даа… цены…
+
avatar
0
Понты дело дорогое…
+
avatar
  • ksiman
  • 17 апреля 2016, 20:31
+1
Интересно они айфон обозвали
+
avatar
0
а создание аакаунта пользователь не мог сделать сам?
или там 1.5К не деньги?
+
avatar
  • Aostspb
  • 18 апреля 2016, 18:20
0
Аккаунт на эти устройства почему-то нужен сразу при продаже. Ну и одновременная утеря такого чека и пароля — приводит к невозможности восстановления функционала. Все для людей.
+
avatar
  • DDimann
  • 16 апреля 2016, 08:54
0
Плюс за руки и стиль изложения.
А от ультразвуковых я с сожалением отказался, с сожалением — потому что недорого…
+
avatar
0
А счастливые обладатели 3-d принтера могут использовать данный бульбулятор в напечатанной модели, правда докупить пришлось вентилятор на 24v
+
avatar
+1
Про модель прикольно. Эх как-нить обзаведусь все же принтером…
+
avatar
  • stek
  • 16 апреля 2016, 10:08
0
Не пользовался подобными штуковинами. Так и не понял, действительно нужно ли приобретать на дальнейшие годы.
+
avatar
0
Ультразвук, говорят, осадок на мебели дает, а паровые вроде ничего так
+
avatar
  • G99999
  • 16 апреля 2016, 13:33
+1
Если использовать фильтрованную воду, то никакого осадка.
+
avatar
0
Чуть выше посмотрите на моё фото этого чуда. Использовал только очищенную воду из-под фильтра с обратным осмосом. Не помогает, увы. Вода всё равно слишком жёсткая.
+
avatar
0
А сколько у вас ppm воды после осмоса? Или минерализатор стоит? И сколько ppm просто из под крана?
+
avatar
0
Без фильтра чуть больше 6. Приглашал пять лет назад санэпидемстанцию, чтобы сделали анализ воды. Потом приобрёл трёхбаночный фильтр под мойку, накипь в чайнике стала меньше раза в два. Анализ после этого не делал. Но всё равно вода очень жёсткая, накипь везде очень быстро образуется. Дивертор на смесителе меняю раз в год. Сами смесители приходится менять раз в три года. Оренбургская область.
+
avatar
  • G99999
  • 17 апреля 2016, 00:08
0
Земеля.В самом Бурге вода нормальная, особенно та что из Сакмары поступает.
Пост ниже про неправильный фильтр поддержу.Просто наверное не тот стоит.Обратный осмос ото круто конечно, но попробуйте что то вроде фаворит от аквафор.
+
avatar
-1
Странно. У меня после осмоса сейчас:



Накипи нигде нет. УЗ увлажнитель, правда не такой — никакого белого налёта, ни в чайнике, ни в кофемашине — нигде никакой накипи. У меня такой осмос: www.forum.starrussa.ru/viewtopic.php?f=83&t=27436&start=0
+
avatar
+3
Не правильный у вас фильтр. У нас после привозной воды ни накипи на посуде, ни каких налетов на мебели.
+
avatar
+2
По поводу нужности — у нас с ним в комнате спят два ребенка. Без него у младшей утром нос сильно забит, с ним легче. И простуду с ним они переносят легче, меньше ночью кашляют. Словом с ним лучше, чем без него, но я не медик, причину не объясню.
+
avatar
  • fanlp37
  • 16 апреля 2016, 11:38
0
отличный сказ, понравилось. Только бы фоток побольше в некоторых частях, а то действий много, а фоток футь.
+
avatar
0
Фоток, сорь, сделал мало — увлекся процессом…
+
avatar
  • edw2edw
  • 16 апреля 2016, 15:58
0
Так и не увидел производительности данного девайса в окончательной версии. Сколько воды в час испаряет?
+
avatar
0
В моем случае~2 литра за 6 часов. Но это с моими настройками (19в питание и ~8в на 12-ти вольтовом бловере). При штатном 24-вольтовом питании и примерно таких же оборотах бловера он эти 2 литра испарил примерно за 3 часа, сделав на столешнице лужу вокруг увлажнителя.
+
avatar
  • edw2edw
  • 17 апреля 2016, 05:01
0
Спасибо. Достойный вариант для оживления померших увлажнителей.
+
avatar
  • Solteks
  • 16 апреля 2016, 20:18
+1
Может сейчас качество и улучшилось у них, но раньше торговали декоративными увлажнителями и эти ультразвуковые генераторы дохли как мухи, то светодиоды все выбьет, то сам тихо помрет. Керамические таблетки имели ресурс тогда от полу года до года.
+
avatar
0
Этот без подсветки. Собран вроде как культурно. Посмотрим сколько продюжит.
+
avatar
  • aeva
  • 16 апреля 2016, 22:15
-1
нет такого слова — бульбулятор
угробил кучу времени, чтобы понять, о чем обзор (
+
avatar
  • Bolsen
  • 17 апреля 2016, 03:27
+1
уже есть
+
avatar
0
Дополню расчлененкой данного девайса, проработал ровно 3 часа и помер.


Внутренности залиты черным подобием пластика (крайнее правое фото), для того чтобы добраться до платы пришлось по кусочку откалывать пластик, без повреждений не обошлось, штука одноразовей не бывает, можно было и термо клеем залить.
Надпись на плате JKEER WHT35-6V2.0 2015.0
Если этот комент читают знающие люди, подскажите дайте ссылочку на принципиальную схему похожую на эту, чтобы попробовать запустить мембраны для этих увлажнителей диаметром 16мм.
+
avatar
  • dimler
  • 04 мая 2020, 13:06
0
Добрый день. Хотел спросить, нашли ли Вы принципиальную схему или нет?
+
avatar
0
нет
+
avatar
0
купил подобную игрушку.- а как у него с полярностью питания? куда плюс /минус подключать?
+
avatar
  • Djovani
  • 17 октября 2016, 11:47
0
+
avatar
  • xdnb
  • 04 декабря 2016, 02:01
0
Чтобы использовать такой испаритель с обычной бутылкой нужно прорезать в обычной крышке от бутылки дырку на всю ширину крышки и вставить (или вклеить) внутрь самого испарителя. Дырявая крышка вставляется внутрь идеально.

Только зарегистрированные и авторизованные пользователи могут оставлять комментарии.
