Небольшой фотоотчет зарядного устройства Wekome GaN 100W: не заработал из коробки


В преддверии покупки смартфона Google Pixel 7 необходимо было второе зарядное устройство. У меня было одно зарядное устройство по технологии GaN, поэтому было решено подыскать нечто подобное. Пролистывая предложение на AliExpress, на глаза попало красивое и оригинальное решение «WEKOME 100W GaN с кабелем 100w в комплекте» в желтом исполнении. Много положительных отзывов и приятная распродажа. Однако, оказалось, что попадается брак и 5% покупателей сообщают о неисправности. К сожалению, я попал в их число.

Учитывая, что многие авторы разбирают уже работающие устройства, то мне показалось своим долгом поделиться фотографиями продукта и его разборкой! Тем более, что мой экземпляр проработал только одно включение и более признаков жизни не подавал.

Упаковка и комплектация

Зарядное устройство пришло в оригинальной упаковке вместе с кабелем Fast Charging Cable 1M.
Основная полиграфия и информативная часть находятся на высоком уровне.
.

Внешний вид и дизайн

Зарядное устройство WEKOME 100W GaN с кабелем 100w в комплекте выглядят потрясающе! Яркие сочные оттенки отлично впишутся в любой интерьер и рабочую атмосферу.
Само устройство Wekome 100W также производит отличное впечатление как о качестве сборки, так и своей реализацией.
Основные характеристики предоставлены на схематичном изображении с официальной темы продажи.
Часть информации продублирована на корпусе зарядного устройства Wekome 100W. Стоит отметить что область вокруг портов подсвечивается слабой светодиодной подсветкой.
Используется стандартный разъем вилки «Тип А», поэтому на корпус фиксируется специальный переходник на «Тип С».
Вид сбоку на блок WEKOME 100W GaN.


Неисправность зарядного устройства Wekome 100W Yellow

Устройство с наименованием Wekome 100W GaN было приобретено за 2050 рублей на странице, указанной в шапке материала. Практически все отзывы — положительные. Блок приехал за 2 недели.

На момент тестовой проверки Wekome 100W был подключен к розетке и смартфону Xiaomi Mi 8: загорелась белая индикация, пошла медленная зарядка. Меня это смутило, подумал дело в желтом комплектном кабеле. Поменял его на кабель от другого блока GaN (UGREEN 65W), медленная зарядка сохранилась.

Утром была проведена дополнительная проверка с Xiaomi Mi 8, но зарядное устройство Wekome 100W уже никак не отреагировало: даже не загорелась белая подсветка. Уже после, как кажется Автору, на странице продажи появилась надпись "Если зарядное устройство не загорается при включении зарядного устройства, извлеките контакты и проверьте, правильно ли они установлены, прежде чем снова включить." чтобы это ни значило. Ошибиться в подключении переходника розетки невозможно из-за специального ключа на корпусе. Конечно были проверены и другие розетки, но как понимаете безуспешно. Дальнейшее изучение вопроса выявило что некоторые покупатели также жалуются на неисправность или медленную зарядку. Вероятно мне тоже не повезло.

Разборка зарядного устройства Wekome 100W Yellow

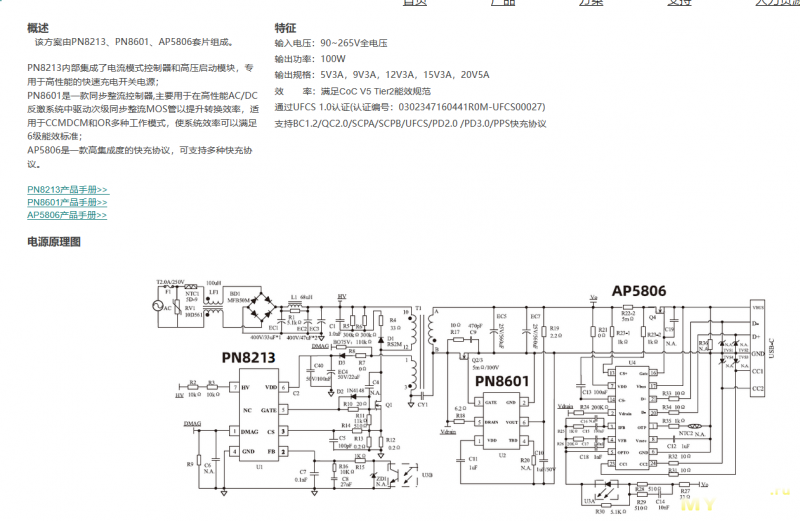

У Автора недостаточно технической части по внутреннему строению блоков питания и устройств на основе технологии GaN, однако, возможность и любопытство разобрать его имеется, что позволит более квалифицированным специалистам определить качество изготовления и теоретически причину неисправности для будущих владельцев.

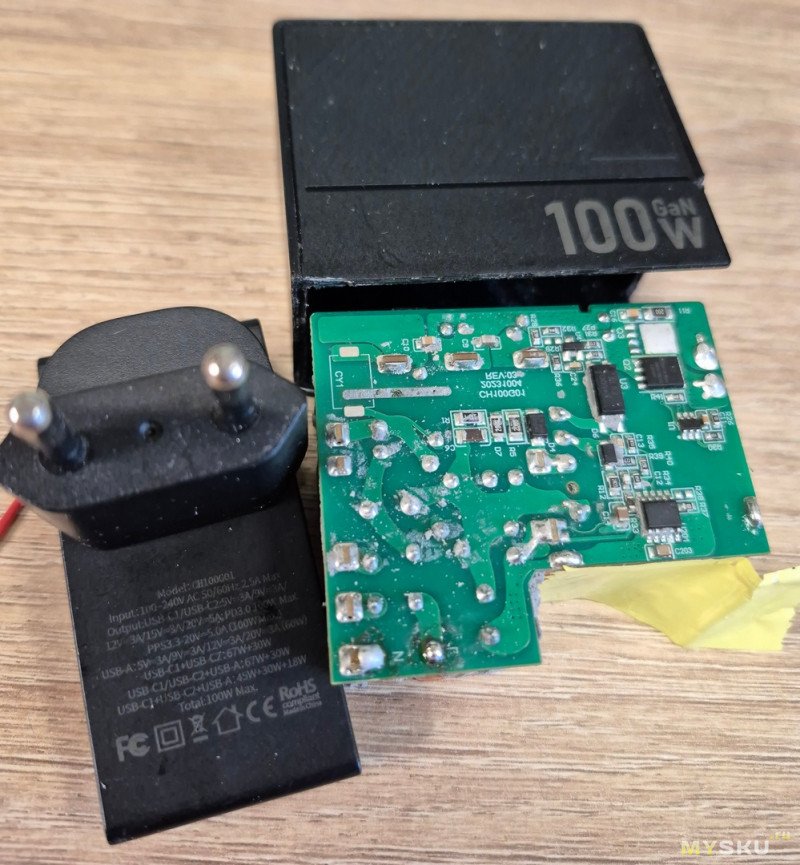

Корпус разбирается дремелем со специальной насадкой по пластику.
Производитель задействовал очень толстые стенки корпуса, что увеличивает жесткость конструкции и уменьшает (скрывает) нагрев внутренних компонентов.
Боковая стенка. Пластик приходилось отмывать водой в процессе разбора.
Клеммы и подключение к розетке.

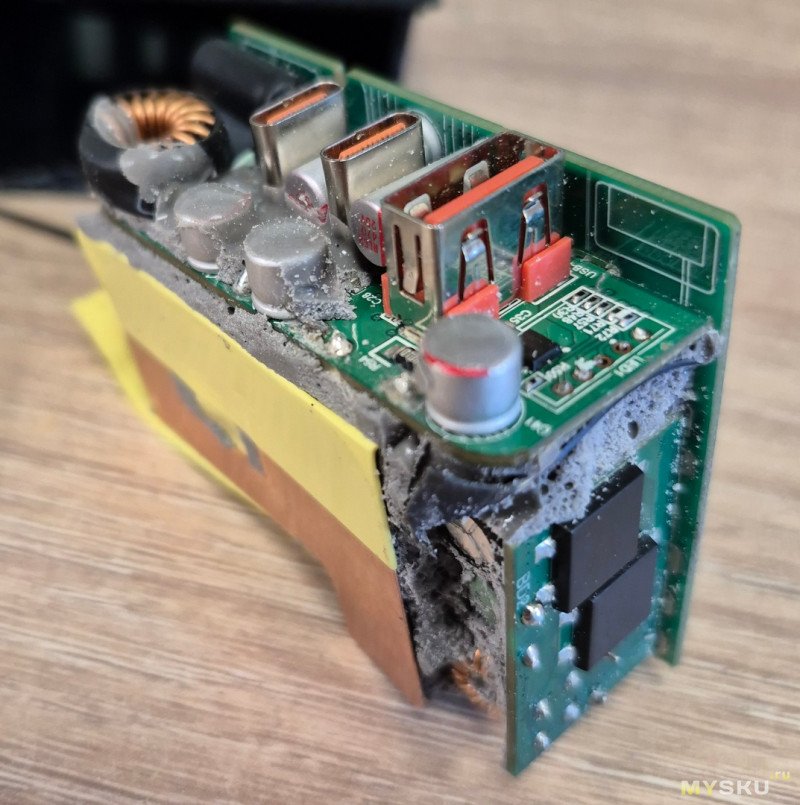

Вид сбоку на зарядное устройство Wekome 100W Yellow.

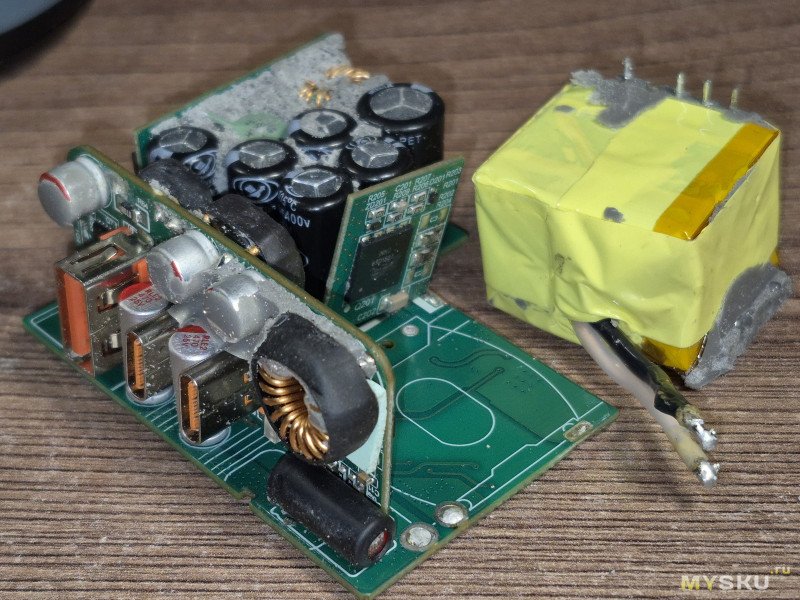

Вид снизу и сверху.

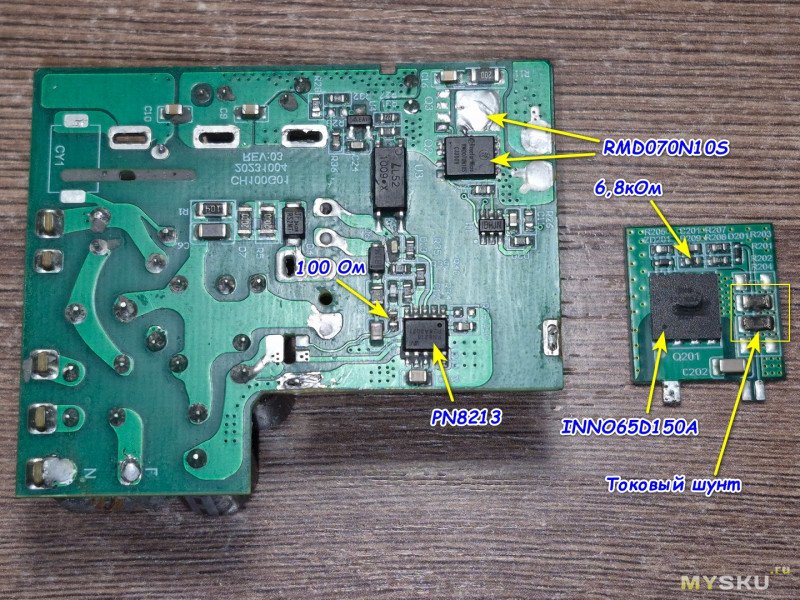

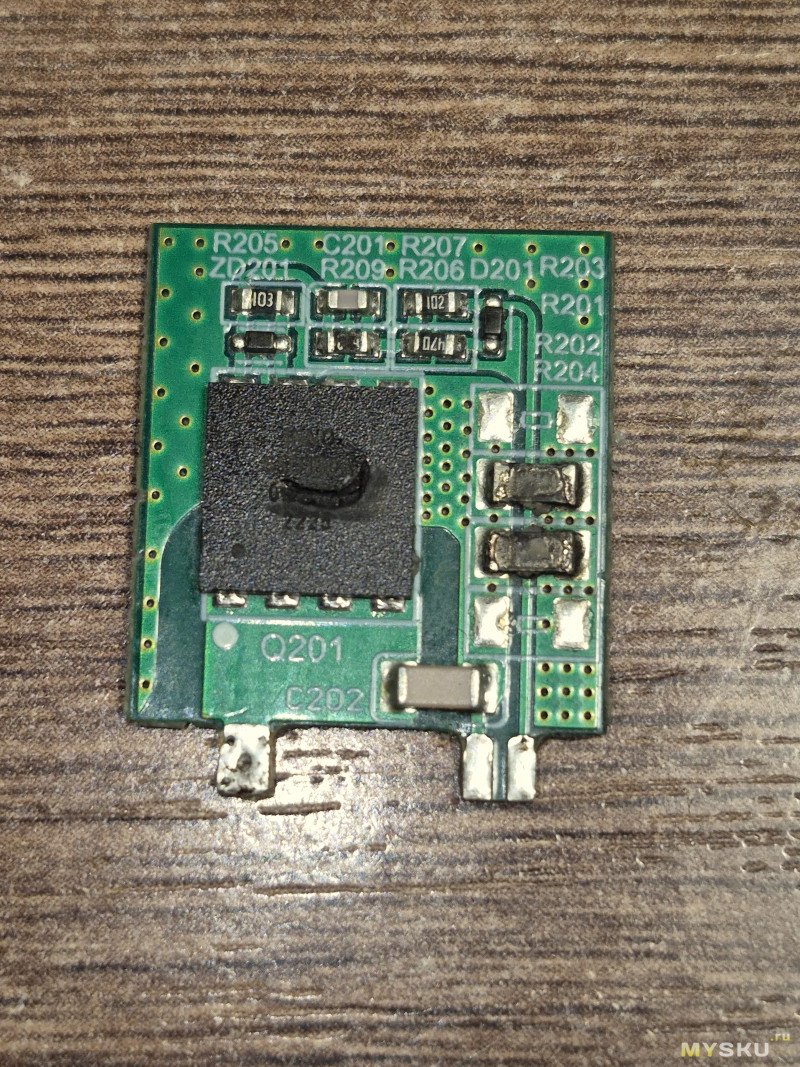

После очистки внутренних компонентов от некого теплопроводящего материала с одновременными эластичными, но хрупкими свойствами, можно повнимательнее рассмотреть компонентную базу.

Заключение

Зарядный блок WEKOME 100W GaN мне понравился внешне и качеством сборки. На него есть положительные отзывы в Сети, но причина почему он проработал у меня 1-2 раза мне неизвестна. Может быть брак, может быть нарушены условия эксплуатации, хотя сложно себе представить как БП уровня «подключил и забыл» перестал подавать признаки жизни почти сразу же. Может быть, причина в домашней сети, но Автору не хочется долго гадать по этой причине.
Корпус WEKOME 100W GaN собран хорошо, просто так его не разобрать.

Что касается провода Type-C >> Type-C, то он оказался полностью рабочим и приятным тактильно.

P.S. Продавец не вышел на связь, поэтому был произведен возврат средств.

За кадром

К сожалению, я как автор хочу извиниться за сумбурную подачу материала и текста. Не хотелось много времени тратить на сломанную вещь, поэтому материал писался на эмоциях и в один заход.

Читатели верно заметили, а я проморгал в спешке, пятно прогара.

Благо пакет с мусором только готовился к выносу, поэтому блок был повторно изучен и дополнительно разобран. Может это будет кому-нибудь полезно и труды не пройдут даром.
