Buck Boost converter ZK-5KX - убираем заводские погрешности калибровки

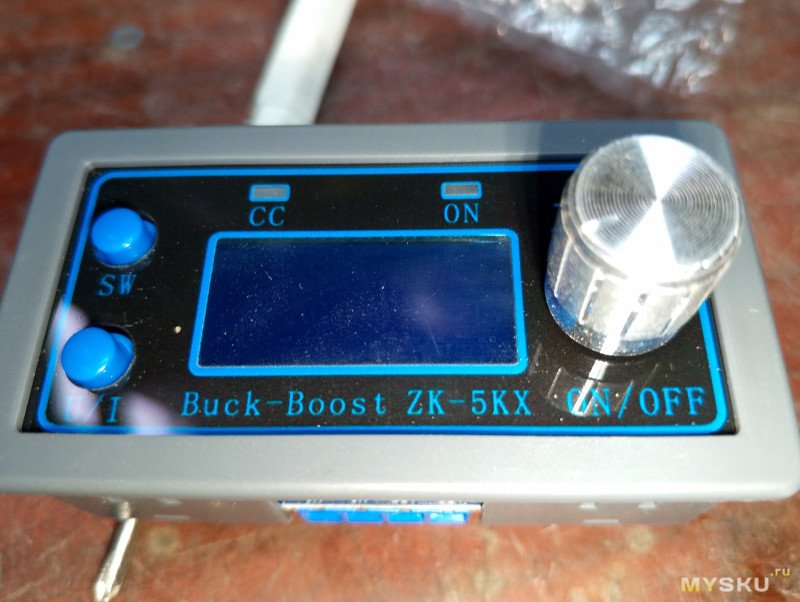

Попался мне на просторах Али на глаза такой повышающий и понижающий одновременно преобразователь ZK-5KX. От своей «народной» модели четвёртой серии, о которой написано множество обзоров, он отличается немного большей мощностью. А её много не бывает, потому взял именно этот экземпляр.
Ну и традиционно устройствам этой ценовой категории, показывал он не очень точно. Ну, или очень не точно. И с этим нужно было что-то делать. Информации по этой модели я не нашёл, однако, как оказалось, действия те же что и на ZK-4KX. В результате — достаточно точный регулируемый БП до 36 вольт и током до 5А. В общем, тыкаем пальцами в кнопки, повышая точность показометра :) ниже под катом

Идея реализации -компактный источник питания на основе блока питания от ноутбука. Данный модуль отлично подошёл для моей задумки, однако на старте врал везде где, мог. Приступим.
Для начала — отображение входящего напряжения. Замерил показания на блоке питания
19,51 вольт. Однако преобразователь это увидел иначе…
Процесс калибровки достаточно прост — заходим в настройки параметров устройства длинным нажатием кнопки U/I. Листаем SW до первого пункта in set CAL
Здесь корректируется показания входящего напряжения. Меняем показания энкодером:
После выставления корректного напряжения соответствующего реальному — длительное (пару секунд) нажатие энкодера. Для проверки отключил питание, и включил обратно. Видим:
Сработало.
Теперь посмотрим что у нас с показаниями настраиваемо напряжения.
Преобразователь показал 15 вольт. А вот вольтметр с ним не согласился. Разница в 0.1 вольт.
Не критично, но попробуем исправить. Для этого есть отдельный пункт меню. Он идёт следующим после настройки входящего напряжения.
И здесь есть особенность. Регулируемое напряжение корректируется в два шага.
и забегая вперёд — невозможно идеально точно выставить точно значение на всём диапазоне регулировки. Следующая особенность — нельзя корректировать напряжение меньше 12 вольт. Больше — можно, меньше нет.
На мультиметре 13,91 вольт. Выставляем в первом слоте 13,91 и длительно нажимаем энкодер.
Преобразователь переходит ко второму шагу калибровки повышает напряжение ровно на 2 вольта. На экране надпись CAL 2. Если показания мультиметра и преобразователя отличаются — корректируем.
И опять длительное нажатие энкодера для подтверждения. Отключаем, проверяем что вышло.
На номинале 16 вольт показания идентичны.
Однако, как я и сказал, они не настолько точны во всём диапазоне:
В номинале 4 вольта ZK-5KX завысил показания на 0,03 вольта. Абсолютно не критично для такого прибора
А вот на 34 вольтах показал напряжение ниже реального на 0,15 вольта.
Последующие повторные калибровки ситуации не изменили.
Так как преобразователь умеет отображать нагрузку, он имеет так же и меню калибровки показания данных значений. Принцип тот же — калибруем током в 1А на первом шаге и током в 2А на втором. Именно этими значениями.
Но увы, разницу в 32 мА я исправить не смог.
Скажу более, даже как-то её изменить не смог. Эта погрешность была с самого начала. Такое ощущение что данная функция калибровки просто не работает. Или я что-то всё же делаю не так.
Подводя итог. ZK-5KX достаточно неплохой повышающий и понижающий преобразователь с неплохой мощностью для своего размера и приемлемой для бытовых нужд точностью регулировки напряжения. Собственно, и точность отображения тока меня устраивает, можно заряжать как свинцовые так и литий ионные аккумуляторы и сборки построенные за BMS.
Само собой, это ни коем образом не модуль для ЛБП, но как говорится, за свою цену очень даже не плох.
Ниже — видео процесса калибровки в наглядном, так сказать, формате
