Самодельный ксеноновый фонарь

  1. Перейти в магазин

Началось все с того, что лет 8 назад был приобретен аккумуляторный фонарь для ночного ориентирования. Покупка была неудачная. Мало того, что заряд он изначально долго не держал, так еще и окончательно сдох быстро. Несколько лет он провалялся, а потом мне в голову пришла идея вдохнуть в него новую жизнь. Вот, что из этого получилось


Итак, герои этого обзора:
Аккумулятор в фонаре был свинцовый на 6 вольт, тяжелый и малоемкий. Поэтому начал я с покупки нормального аккумулятора:
http://www.sunsky-online.com/product/default!view.do?subject.id=211713



От аккумулятора были оторваны лишние фрагменты в виде проводков толщиной с комариную пипиську и платы защиты, которые почему-то не пропускали пусковой ток ксенона ампер так в 8.


Вместо них была поставлена одна плата:

http://www.ebay.com/itm/Max-4-5A-PCB-Charger-for-4-Packs-3-7V-Li-ion-Li-Lithium-18650-Recharge-Battery-/261191600278?pt=LH_DefaultDomain_0&hash=item3cd03b8896





Сразу скажу, что 5 ампер маловато получается, поэтому вместо нее была заказана другая:

http://www.ebay.com/itm/110986409658?ssPageName=STRK:MEWNX:IT&_trksid=p3984.m1439.l2649

Со старой фонарь включается со второго клика :-) Что будет с новой — посмотрим.

Все это было спаяно и упаковано в несколько слоев черной и синей изоленты:



Источник питания мы получили. Теперь розжиг.

Блок розжига я тут уже описывал, повторяться не буду. Был выбран слимовый блок, аналогичный тому, который я использовал в люстре на машине:

https://pluspda.ru/blog/aliexpress/3203.html

Переходим к лампе. Тут меня поджидала неприятная засада. Рефлектор фонаря очень неглубокий, поэтому обычные ксеноновые лампы в него никак не лезли. Пришлось покупать редкую и дорогую лампочку Н3С. Ссылки на те, где брал уже нет, поэтому пишу ссылку на аналогичные, но немного дороже:
http://www.aliexpress.com/item/N-Free-Shipping-2014-Super-AC-12V-32-34W-Universal-Car-HID-Bulb-H3C-6000K-Short/1867923125.html



Реальная лампочка:



При помощи проволочки и этой самой матери это было закреплено в отражателе:



И потом все упихано в корпус фонаря:



Вот, что мы получаем в итоге:



Ну и какой же аккумуляторный фонарь без зарядки?

Зарядку взял с ебея, опять же точной ссылки не сохранилось, очень похожая от того же продавана:
http://www.ebay.com/itm/12-6V-3A-Lithium-Battery-Intelligent-Charger-3-Series-U30-/191059516179?pt=LH_DefaultDomain_0&hash=item2c7c08db13

Разъем очень удачно оказался таким же, как и штатный на фонаре.

Полностью заряженный фонарь светит около 4х часов. Тестировал так: включаю, 15 минут горит, 10 отдыхает. Практически реальный режим работы. После 4х часов работы включаться отказался. :-)

Ну и главное, как это светит:



Фотограф из меня хреновый. Это снято с 5го этажа. До освещенного места метров 100. Проверял и на полную дальность, хорошо освещенное пятно видно около 800 метров. Ну как дальний свет на машине, только более узкий.

Общие затраты, грубо:

Самое дорогое аккумулятор ~$50
Лампа ~$20
Плата защиты ~$6
Блок розжига ~$10
Зарядка ~30

Итого меньше 120 баков.

Котов и прочей животины сейчас нет, увы, но на заказной обзор это явно не тянет :-)
Вместо котов Суслик:

Если что не хватает, не минусуйте а пишите, попробую добавить в обзор :-)
Планирую купить +17 Добавить в избранное +57 +134
  • 10 июня 2014, 23:46
  • автор: Bacchus
  • просмотры: 25625
Похожие обзоры Другие обзоры от @Bacchus
+133
ESP8266 или дорабатываем выключатели Livolo
24520 115
+25
Контроллер зеркал Side view mirror Folding system Intelligent Auto Side Rear View Mirror Folding Closer System rear vision mirror folding system
12935 65
+16
Ксеноновая фара рабочего света
6875 7
+13
3D carbon fiber film-(panel face deco artion)-flexible-all-purpose film-small DIY piece(1.27*1M)-color option
10121 25
Посмотреть все обзоры
свернуть развернуть
Комментарии (76)
RSS
+
avatar
+24
Ни что не будет работать без синей изоленты.
+
avatar
  • borec
  • 10 июня 2014, 23:54
0
Общая стоимость готового девайса какая получилась?
+
avatar
0
Грубо посчитаю:
Самое дорогое аккумулятор ~$50
Лампа ~$20
Плата защиты ~$6
Блок розжига ~$10
Зарядка ~30

Итого меньше 120 баков.

Добавил в обзор
+
avatar
  • katran
  • 11 июня 2014, 00:03
0
по сылке лампа не 20 а 50$

или для вас 20-30$ это немного дороже?

Самое дорогое аккумулятор ~$50
а можно сылочку на эту батарею?
+
avatar
+1
Там две лампы. Я брал за 38 баков пару. Соответственно одна получается 19. Вторая в запас.
+
avatar
  • katran
  • 11 июня 2014, 00:09
0
понятно
+
avatar
0
Ссылочка в обзоре есть. Из-за нововведений с пересылкой аккумуляторов на санскае теперь ее покупать очень дорого получается. Но я такие же видел и на али
+
avatar
  • katran
  • 11 июня 2014, 00:02
+1
судя по тексту
примерно так:

корпус фонаря 500-800р — возможно из запасов
аккумулятор 1500-2000р
блок питания 1000р
плата контроля аккумулятора 250р
лампа и блок розжига — 1500р
чёрная изолента 23руб
работа — без цена
+
avatar
+1
+ за прямые руки. Сам хочу подобный сделать, но пока финансы не позволяют. Я бы еще вольтметр вставил, чтобы можно было примерно оценить уровень заряда аккумулятора.
+
avatar
0
Уровень заряда не сильно интересовал, так как фонарь нужен на одну ночь. 4 часа хватает за глаза. Единственное, что хочется добавить, это выключатель под шлиц, чтобы он не мог включиться болтаясь в багажнике
+
avatar
+1
Вас не интересовал, а аккумуляторы дохнут при переразряде.
+
avatar
+1
Так для этого я и покупал плату защиты, которая не даст им переразрядиться
+
avatar
0
Когда срабатывает плата защиты, аккумуляторы уже готовятся отправляться на тот свет.
По вашей ссылке на рекомендуемую вами плату:
Overdischarged voltage protection 2.7V
А для акб 3.0в это уже плохо. Плата защиты это не всё что нужно.
+
avatar
0
Не буду спорить, но в моем случае он просто не включится при таком напряжении. Есть шанс его до такого опустить длительной работой, но он ооочень небольшой
+
avatar
0
LG Chem с вами совершенно не согласно:

LG ICR18650HE2 — рабочий диапазон 2/4.2В



+
avatar
+1
Ахахахахаах, шутник. Посмотрите на химию, указанную в таблице.
+
avatar
0
Согласно официальному документу: rechargeable Li -Ion battery формата 18650

docs.google.com/file/d/0By-7aw3qPc-oZXUwSXV5bmVOeHc/edit?pli=1

Что- то не так?

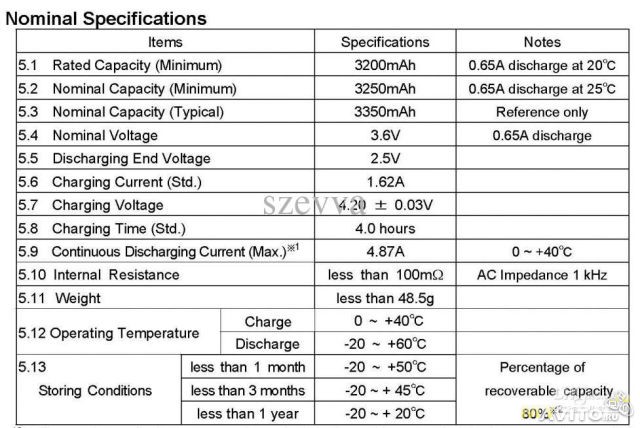

Вот Li -Ion Panasonic NCR18650B:

Рабочий диапазон 2.5/4.2В

+
avatar
+1

Посмотрите на график и подумайте ещё раз, какие 2,5 вольта? И хватит выискивать аккумуляторы с ценой более 10 баксов за штуку, которые каким то чудом, а может просто по бумажкам, могут разряжаться до двух с половиной вольт.
+
avatar
0


Почитайте документы производителя, там все указано. Подумайте над тем, как правильно искать в гугле необходимую информацию. Если оборудование датчанина не способно разряжать аккумуляторы ниже 2.75 — это его проблемы:



PS Данные аккумуляторы продаются в китайской/российской рознице от 5.89 уе за штуку. Ссылку приводить?
+
avatar
+1
На кривую посмотрите. Он падает сразу же после трёх вольт. Причём тут оборудование датчанина.
+
avatar
0
При том, что он не может работать ниже 2.75В. У него все тесты обрываются на этом показателе.

И разговор был о том, что допустимый порог разряда аккумулятора может находиться и ниже 2.75В. Конкретно зависит от состава «химии» и технологий производителя. Как и остальные параметры — емкость, внутреннее сопротивление и допустимая нагрузка по току.

PS Тот же народный саньо 18650 также сваливается по графику при 3.3В ( отдавая ~ 2300-2400 мАн). Будем обсуждать, что паспортную емкость 2600 он добирает только при разряде до 3В?
+
avatar
  • ploop
  • 11 июня 2014, 14:46
+1
Всё верно, популярные панасы 3400 как раз выдают свою полную ёмкость при разряде до 2.5. И это чётко производителем заявлено.

Только вот большинство устройств, куда их суют, не способны работать ниже 3В, и соответственно ёмкость аккумов не могут забрать. Зато цена у них в 2 раза выше конкурентов.

Везде к выбору надо с умом подходить, а не смотреть на цифры однобоко.
+
avatar
  • genca
  • 11 июня 2014, 00:04
+2
а почему ксенон а не диод?
просто интересно, с диодом вышло бы дешевле…
+
avatar
0
Люблю ксенон :-)
На счет дешевле не уверен
+
avatar
+5
1) Диод не способен отдавать большую мощность длительное время и очень критичен к охлаждению.
2) КПД ксенона (в режиме максимальной отдачи) выше
+
avatar
  • k711
  • 11 июня 2014, 06:56
+2
у меня есть такой же фонарик. пятно там и правда очень хорошее. поэтому, ксенон — верное решение.
Касательно рук — молодец.
Касательно «в целом» — сомнительно. Примерно за те же деньги можно было бы взять готовый ксеноновый фонарик. Со сменными 18650, с зарядкой, с нормальными лампами… и главное, — в металлическом корпусе и с «непластмассовым» стеклом.

https://aliexpress.com/item/item/Free-Shipping-Ultra-Bright-85W-65W-45W-3-Power-2-Strobe-SOS-HID-Xenon-Flashlight-8500LM/1113775187.html
+
avatar
0
Это как раз не стоит брать. Отзывы по данным моделям весьма неоднозначные. Дохлые батареи и проблемная электроника.
+
avatar
0
предложите свой вариант, пожалуйста.
+
avatar
+4
Если из коробки — firefoxes ff4 (~ 200уе). Параметры у него лучше. 3 режима 24, 40, 60Вт., Слабое место батарея — 4х 18650, это 40-60 минут работы. Хотя можно зарядить пачку и менять.



Или как герой обзора — самосбор. Но тут вижу проблему с теплоотводом- корпус пластик, из металла только рефлектор.
+
avatar
0
А где его взять за 200 уе? Я видел только за 300. В 60 ватт я не верю, как и в его люмены.
+
avatar
  • faloss
  • 11 июня 2014, 10:54
0
Один XM-L2 вроде почти 10Вт. И почему не будет 60Вт при 6 или 7 таких? Можно и на 15 XM-L2 на али найти, но они тоже на 4х 18650.
+
avatar
0
А при чем тут светодиод?
+
avatar
0
Проблема в том, что при 10Вт подводимой мощности светодиод cree Xm-L2 только 20% из нее переводит в световую энергию. Остатки 8Вт тепла при этом надо куда- то деть и не перегреть его выше 85С. На практике это тепло отводится на подложку- корпус фонаря.

Теперь представьте себе кипятильник из 5000 светодиодных люмен в руках — это 40Вт. Второй минус — этот свет нельзя сфокусировать, это будет просто флудер.

В случае с ксеноном при такой такой же нагрузке, КПД у него значительно выше. Рабочие температуры тоже выше, большая часть тепла уходит и отражается через рефлектор.



Попробуйте повторить этот фокус со светодиодом.
+
avatar
  • faloss
  • 11 июня 2014, 11:29
0
Да яж не спорю про КПД, но ведь можно купить на 10-15 XM-L2 и жечь их в пол силы, будет ну 5-7 тысяч люменов и грется будут меньше? Да и зачем бумагу то жечь? Это очень небезопасно с таки фонарём вообще работать из-за таких температур.
+
avatar
0
Корпус нагревается не сильно. 5-7к люмен на диодах с охлаждением это будет большая тяжелая монструозная дубина и рассчитанная на ближний заливной свет…

Здесь лучше не XM-L, а MT-G2 собрать. 1 MT-G2 заменяет ~ 2.5 Xm-L2. И светит приятней и габариты можно удержать в разумных пределах.

Такой у меня уже есть — eagletac mx25l3.
+
avatar
  • faloss
  • 11 июня 2014, 11:31
0
Да, я уже понял, что этот «огнелис» на ксеноне :), но усё равно не безопасно.
+
avatar
  • faloss
  • 11 июня 2014, 10:56
0
Вот пруф на светодиод с сайта CREE
www.cree.com/LED-Components-and-Modules/Products/XLamp/Discrete-Directional/XLamp-XML2
+
avatar
+1
Люмены и ватты у него уже давно проверены независимыми тестами — все соответствует. Это не подвальный китай, а все- таки фирма.

Вот здесь — 208$ c доставкой и гарантией:
www.doingoutdoor.com/firefoxes-ff4-hid-flashlight-5500k-p-506.html
+
avatar
0
Доставка и гарантия вещи несовместимые :-)
Ну и даже если поверить в люмены, что я, находясь в здравом уме и твердом рассудке, не могу, то остаются вопросы про время работы. Ну и стоимость все равно минимум вдвое выше моего
+
avatar
0
В чем несовместимые? Я покупал в этом магазине уже, в случае поломки продавец меняет товар и стоимость пересыла за его счет.
+
avatar
0
и два месяца ожидания, ога :-)
У меня основное пользование фонаря — весна или осень. То есть мен придется полюбому покупать другой на время «гарантии».
+
avatar
0
Это как повезет. В вашем случае тоже если менять лампу или что еще те же самые 2 месяца. Не вижу никакой разницы. От нас в китай улетает со свистом в пару недель до адресата.
+
avatar
0
Лампа у меня запасная есть. :-)
Но тут соглашусь, была бы лампа обычна Н3С — замена ее была бы в ближайшем магазине и за совершеннейшие копейки
+
avatar
  • xr0m
  • 11 июня 2014, 00:04
+1
купил лет 10 назад за 300р чтото аналогичное Х_Х
светил как прожектор для сбивания самолетов)
но акк тож быстро сдох
+
avatar
  • Ginsot
  • 11 июня 2014, 00:30
+3
Лежит такой же фонарь с дохлым аккумулятором…
Увидел анонс обзора думал «щас узнаем как из него по дешёвке сделать конфетку». Ан нет. за дёшево не получится.
Ну и пусть себе лежит пока. Позже посчитаю переделку на LED и 18650.
+
avatar
0
На лед его не получится переделать
+
avatar
  • katran
  • 11 июня 2014, 00:36
+1
с какова перепугу?
+
avatar
0
Ну если только с заменой отражателя
+
avatar
  • Ginsot
  • 11 июня 2014, 00:44
0
Думаю можно подобрать светодиод который подойдёт к дырке.
+
avatar
0
К дырке он подойдет. Только не надо забывать, что светодиод ватт на 35 это далеко не точка. А отражатель рассчитан на точку. Ну я уже не говорю о том, что при диоде на 35 ватт надо будет куда-то девать тепло
+
avatar
  • Ginsot
  • 11 июня 2014, 00:50
0
зачем 35 Вт? Думаю 10Вт светодиода вполне хватит для моих целей. Мне прожектор не нужен.
+
avatar
0
10 ватт тоже далеко не точка. И как его вынести в фокус отражателя? И, опять же куда девать тепло?
+
avatar
+1
да никак его не вынести в фокус, просто будет флудер а не поисковик.
+
avatar
+1
10вт — это обычный xml-t6 с нормальным драйвером.
За сотню с лишним баксов можно приобрести или собрать действительно серьёзный фонарь, на голову превосходящий 35вт ксенон.
+
avatar
  • jenya
  • 11 июня 2014, 08:53
0
Это про t6 — который максимум 1000 люмен и ксенонон который за 3000?
Можно ссылочку — что-бы серьёзное и за «сотню с лишним»?
+
avatar
0




100 + доставка.

Правда меня терзают сомнения насчет длительной работы в максимальном режиме. Там тепловыделение под 30Вт+…
Хотя имеется встроенный термодатчик, так что скорее всего минут 5-7 и сброс мощности. Габариты у него весьма большие, держал в руках версию на XM-L.

Ксенон в этом плане выигрышней — лампа рассчитана на большую рабочую температуру и не требует массивного охлаждения.

Свет должен быть приятный, без «мусора» как на XM-L.

Думал в хотелки записать, но слабое питание ( 3х 18650) пока отпугивает.
+
avatar
+1
Речи о гордом одиночестве диода не было.
Достаточно серьёзен Roche M170, уж точно не хуже 35вт ксенона.
— Надо было видеть лицо владельца дорогого HID-фонаря (какой-то американский бренд, собственно дело было в Америке), когда мы стали мерять пипис… фонарики.

Мой Convoy S2 настолько впечатлил его, что тот сразу кинулся заказывать аналогичный, не смотря на предвзятое до этого момента отношение к диодному освещению.
+
avatar
0
Светодиоды не могут превзойти ксенон по мощности. Потому последний до сих пор пор используется в мощных фонарях и прожекторах.
+
avatar
0
Можно пример?
+
avatar
0
Увидел анонс обзора думал «щас узнаем как из него по дешёвке сделать конфетку».
Из говна конфету не получится сделать не добавив сахар. :)
+
avatar
  • Ginsot
  • 11 июня 2014, 04:32
+4
Ну фонарь не такое уж и г… разве что комплектная батарея.
Да и столько сахара мне не нужно. За 100-120$ можно купить вполне приличный готовый фонарь. Для реставрации старого эта сумма великовата imho.
+
avatar
  • Omega
  • 11 июня 2014, 01:38
+1
две недели назад наткнулся точно на такой же фонарь. Аккум сдох, родная лампа 25Вт, 6В… хотел вставить 10Вт диод, посаженный на радиатор от пня 2го(или 1го, не помню)… ну в общем голубого цвета, их не много было таких. Фотка такого радиатора есть на байинкойне, там есть фото от покупателей по этим 10Вт диодам… там и точ такой же радиатор как у меня.
В общем не дошли руки… да и отразатель поубавил оптимизма… ведь в фонарях линза… а тут ее не вставишь… а беш линзы скорее всего будет все КПД в тепло, а не в точку. Вторая проблема: даже если стабилизатор тока сделать самому, то 10Вт диоду нужно подать вольт 12… а это 4 танки 18650… их же нужно зарядать… про контроллер 4х банок я до прочтения этой статьи не знал…
В общем этот контроллер буду покупать, если светодиод 10Вт покажет свою проф. пригодность в данном отражателе. Тепло решу как отводить, думаю. Если что дельное выйдет-отпишу тут в комментах.
Буду следить за комментами других единомышленников, ведь жалко выкидывать такой фонарь. И не по причине собирания всякого мусора в доме, просто отражатель достаточно правильной формы-собирает в хорошую точку (пятно).
PS: есть еще отражатель от шахтерского фонарика (конагонка), там лампочка с 2мя нитями накаливания. Один подарил родственнику, он сделал фонарь с него. Лампочка, если мне не изменяет память, на 3.7 Вольта, как раз под одну банку 18650. Правда все равно желтым светит…
+
avatar
0
> ведь в фонарях линза

В случае зума половина света теряется на стенках и уходит в тепло. Можно удалить силиконовую линзу с диода — луч станет уже и фокус вырастет раза в 2.
+
avatar
0
У самого 2 подобных фонаря. Один — такой же, второй, похоже, еще больше. Думал переделать их на светодиод но пока не додумал, как.
Кстати, насчет отражения — перед Хмелем можно поставить мини зеркальный отражатель на проволочке, чтобы задействовать рефлектор фонаря в полном объеме.
+
avatar
0
Из исходного фонаря я так понял остался только корпус с отражателем, которые мягко говоря никакие. Так стоило ли к ним привязывать хорошую начинку?
Вроде тут был недавно обзор трехголового фонаря за 80 с чемто баксов…
ПС Прежде чем что то делать, я сейчас начал обдумывать целесообразность затраченного времени, чего и вам желаю )
+
avatar
  • GMOT
  • 11 июня 2014, 08:26
+4
А меня очень порадовал стиль написания, настроение с утра поднялось, у автора несомненно присутствует юмористический талант, за это поставил плюс и в карму тоже)))… а что до девайса? у каждого свои тараканы и не важно сколько они денег требуют))))
+
avatar
0
это всё отлично, но какое практическое применение фонаря на 800 метров? у меня есть такой стоковый с обычной лампой и то до сих пор не понимаю зачем я его купил ) Но его света вполне хватает…
+
avatar
0
А вы попробуйте ночью по лесу поездить :-)
+
avatar
0
т.е. для Вас это типо фары-искателя? только ручной )
+
avatar
0
Скорее по полю, в лесу ослепнешь от обратки.
+
avatar
0
Не слепило ни разу.
Пользовали именно по лесу. Основная задача: а вот если мы туда поедем там совсем 3.14здец или не очень :-)
+
avatar
  • Friend
  • 11 июня 2014, 09:56
0
такой же фонарь, новым светил 15-20 минут.
После 3х лет эксплуатации заменил АКБ, и заменил лампочку, из фонаря МЧСников.
Теперь такой же пучок света, и 4-5 часов света.
+
avatar
0
Я два подобных фонарика переделывал — ставил светодиоды.
Первый опыт был типа серьёзным — светодиод на 10вт. линза для фокусировки его света.
Получилось неплохо. Даже с родным АКБ работает часа два.

Второй вариант переделки, подойдёт всем, кто хочет без лишней возни переделать.
Всё просто — поставил светодиодную лампочку а 12 вольт, типа такой:

https://aliexpress.com/item/item/X10-High-power-CREE-Led-Lamp-9W-12W-15W-Dimmable-MR16-12V-Led-spot-Light-Spotlight/1724338919.html

рассверлив под неё отражатель.
+
avatar
  • MrNash
  • 16 июня 2014, 21:29
0
суслик зачотный
+
avatar
  • vldim
  • 12 октября 2014, 13:45
0
Точно такой же фонарь в обычном магазине стоит 15-17 долларов.
И называется СВЕТОЗАР SV-56851

Автор потратил 120 долларов. Неплохо.
+
avatar
  • scaldov
  • 27 ноября 2016, 23:02
0
эмм. ничего, что галоген и ксенон — это какбэ разные вещи: галоген — это накал, а ксенон — газоразрядный?
или я просто не понял вашей мысли.

Только зарегистрированные и авторизованные пользователи могут оставлять комментарии.


Самые обсуждаемые обзоры
+57
Ноутбук Macbook Air M1 8/256 - стоит ли его брать в 2024?
3741 111
+48
Обзор мини компьютера Ninkear N10, и его сравнение с ПК на базе i7-2600
3519 75
+108
Система автоматизации координатного домофона
6232 94
+61
Aneng AL01. Мультиметр с измерением индуктивности
2862 56
+58
Три фонарика «выживальщика». Сравнение и небольшой тест
4957 63
