Получил сегодня с бенга такой светик.
Думал сделать лампочку из пары штук таких, одного белого второго желтого. Размечтался какой плафон брать, блок питания на 12 В.
Подключил светик к мегалабораторному блоку питания (ни как руки не дойдут с корпусом определиться, но уже скоро) на 12 вольт,
светит как то слабо, да и ток далеко не 480мА.
Матрица вроде ровная, засветка всех светиков начинается примерно с 10В.
Получается матрица на реальных 2Вт или я как то неправильно понимаю то, что они пишут и то, что я получаю?
UPD:
Меня ввело в заблуждение в названии и описании товара
DC 12V.
Почему-то я подумал или мне так захотелось, что модули имеют токоограничитвающий резистор(ы) и их можно подключать как светодиодную ленту.
Благодаря коментариям и здравому смыслу все таки получается, что эта COB матрица — это просто набор светодиодов собранных в определенной последовательности, а следовательно их нужно питать драйвером со стабилизацией тока.
Жаль конечно, была идея поставить один бп 12В на всю квартиру и запитав эти матрицы как гирляды и получить очень дешевое экономичное освещение. А так придется добавлять драйверы что удорожает конструкцию и 12В уже маловато.
Наскорую руку провел небольшой эксперимент по стабилизации тока на матрице.
При стабилизации тока на 350мА, напряжение питания сотавило 12.9В — это и есть примерно 4.5Вт.
Матрица стала светить ярче, а нагрев составил около 50С без термопасты и установки на радиатор, просто матрица лежит на столе.
При стабилизации тока на 450мА, напряжение питания сотавило 13.3В — около 6Вт.
Нагрев увеличился, примерно 60-70С и эксперимент пришлось завершить.
Позже найду подходящий радиатор и пасту, установлю матрицу как надо и сделаю повторные замеры с определением оптимального теплового режима работы.
Паралельно нужно придумать с каким драйвером эти матрицы можно использовать.
А пока напрашивается следующий вывод: матрица нормальная, можно брать но обязательно с драйвером.
На сим прощаюсь, обновленную информацию добавлю позже.
Извините за сумбурный недообзор.
Всем спасибо за комментарии.
Наконец-то обзор с банга не по пункту №18 :)
Могу еще написать, но лень. Кстати, один товар я в недавнем обзоре упоминал, дешевле не нашел больше нигде, покупал перед НГ.
Боже народ вообще зажрался — уже глянцевый старый плейбой им для лута не подходит :)))
Искал на али, дешевле не было 100%
ебею и не снилось. ;)
или 48 тоже пополам делить? ;)
Как то веселее дело пошло. Правда непонятно кто торопился, китайцы или почта. А то от китайцев сплошные косяки пока что.
Еще плата вертолета пришла с перепаяной сервой. Вот думаю сделать обзор или как…
Когда мне говорят сюда не смотри, я вижу картинку так…
)))
А вы его хоть измеряли? Или по яркости определили?
banggood.com/DC-LED-Digital-Controlled-Step-Down-Driver-Power-Module-p-910096.html
правда есть у него минус один — очень хочется менять показания ручкой а не кнопками. прям нет жизни без энкодера… пол царства за крутилку!!!
Зачем лабораторному блоку память, слух, нюх… Понты все это. Есть защита от КЗ, есть ограничение тока, есть стабилизированное напряжение, нету ВЧ помех как у импульсного БП. В общем есть все что нужно для самоделок)
есть 10 ячеек памяти. я туда забил самые ходовые напряжения/ток и вызываю нажатием кнопки. все на нем и тестирую уже давно — ни каких помех.
если нужно — заряжаю им акумы. он сразу пишет отданную емкость.
если нужно сразу можно видет потребляемую мощность нагрузки.
понты? ну да а куда же без них. зато удобно.
Ну и быстрее переменником накрутить нужное, чем из десятка выбирать. А вот если нестандартное то кнопками вообще караул))
В общем, тут дело вкуса
Посмотрите на трубе есть видео работы и настройки.
Очень хороший бп, правда я не смотрел осциллографом, что у него на выходе но все поделки питаю от него и без сюрпризов.
по поводу ардуины так я это и так могу сделать и на родной прошивке
hackaday.io/project/4362-power-supply-b3603-alternative-firmware#j-discussions-title
Спасибо за наводку, надо почитать, тоже хочу крутилку для этого БП
github.com/baruch/b3603
У меня транс есть, ну и купить тоже можно, например тн60
Взял как то десяток термометров/гигрометров с датчиком на проводе.
Пришло 10, но — один без провода, со встроенным датчиком, второй… над вторым я долго думал, долго разглядывал, потом немного погуглил и обнаружил, что это типа зарядки для соньки зет 2 ыроде с магнитной фиксацией.
Вот теперь не знаю, что делать: то ли искать соньку, то выбросить эту фигню.
Ну, и с метрами (не говоря уж про граммы) у них совсем хорошо.
Как то один мой знакомый с рулеткой отмерил, сколько ему надо витой пары, что бы протянуть сеть из прихожей в комнату внука.
Немного добавил на всякие форс-мажоры (он тогда не знал китайских форс-мажоров), пошел к другому моему знакомому и купил 13 метров витой пары — учитывая его подпольную кличку «бедоносец» цифра не самая удачная.
Я его встретил на обратном пути, обратный — это их дома обратно туда, где взял кабель.
В пакете лежали кабель и рулетка.
При продаже кабель отмерялся по простому: по китайским меткам через каждый метр.
К сожалению, коэффициент китайской СИ к международной оказался 0,8 — кабеля ему просто не хватило…
А вы говорите — штуки…
Три сферических коня в вакууме, причем сфера строго квадратная: 3х4х5 китайских дюймов.
Сколько английских дюймов в китайском не спрашивайте — сия тайна мне неведома…
11. Кусок изолона — что бы в дороге не помялось.
12. Пакет.
Мало ли что упаковка — штуки ведь?
Я уж молчу про наклеенные CN22 и адресную бирку…
Не те штуки, которые нужны были :)
я три таких за 103 руб взял (скидка поинтами была)
планирую в лампу салона в машине вставить, если 14 v им в самый раз то даже драйвера не нужно а вот с радиатором это не понятно нужен или нет
радиатор нужен будет обязательно. на 14В я поробовал — греться начинают быстро.
а какой в машине радиатор нужен то? обшивку в салоне прорезал, к крыше приклеил и все ;)
туда как раз этот квадратик а то и два войдут, выкинуть лампочку накаливания и туда ее
просто вопрос ставить с драйвером или нет но раз на 14 в нормально, то вообще ништяк будет
короче у себя проверю от аккума и от бп
а понял у тебя машина левая (там наверно нет лампочки) на правых на всех есть
погодите малость, я как пасту найду какую то проведу экперимент и напишу какая температура на разных напряжениях. буду его пытать аж пока не станет черным малевичем.

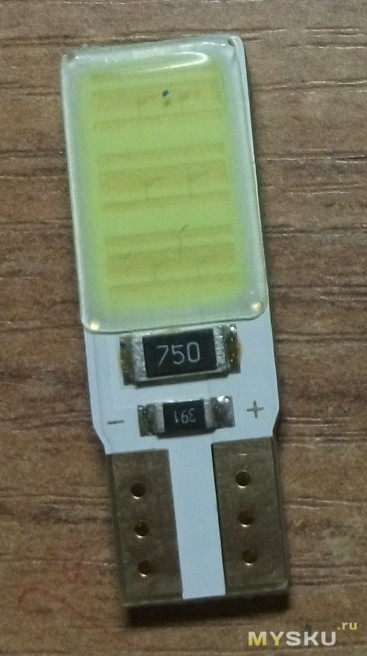

вот китайцы их продают как автомобильные без всяких дров
https://aliexpress.com/item/item/10pcs-Car-Vehicle-LED-48-SMD-COB-Chip-48LED-12V-DC-With-T10-Festoon-ba9s-Socket/32231039786.html,searchweb201602_3_301_10034_507_10032_10020_10017_10005_10006_10021_10022_401_10007_10018_10019,searchweb201603_6&btsid=f721dce5-5649-4300-af2f-4ff8c5054d49
Причем китайских, наверное…
Если повезет — то светодиоды там будут не на текстолитовой, а на металической плате, но это вряд ли — такие по моему давно исчезли, только если напрямую с завода заказывать.
Но тогда точно не пару штук.
Как и ленту с IP68 — один мужик купил 60 метров и утопил в пруду.
Пруд смотрелся изумительно…
про напряжение все китайцы в один голос гундят: 12В
ru.aliexpress.com/af/48led-COB-LED-Chip.html?ltype=wholesale&d=y&origin=n&isViewCP=y&g=y&SearchText=48led+COB+LED+Chip&aff_platform=aaf&sk=eub6yrrBy%3A&cpt=1459966840480&af=271&cv=36449&cn=1o585mgbl1tkso6ib7q5sz6vizcd4wid&dp=v5_1o585mgbl1tkso6ib7q5sz6vizcd4wid&afref=&aff_trace_key=01aa6f0996c2412eab9a2a6ab5dcf1eb-1459966840480-09126-eub6yrrBy
если даете развернутую ссылку, то зачем в нее пхать реферал? Ссылка полностью работоспособна и до знака вопроса — все остальное мусор.
ru.aliexpress.com/af/48led-COB-LED-Chip.html
я скопировал линк из браузера и всавил здесь.
мне эти ваши безпочвенные обвинения очень и очень.
Т.е. ориентировочное напряжение 12В — вполне имеет место быть.
одни коробки от мышек выкладывают, другие понятия не имеют, как правильно запитать светодиод
в чем профит от ваших «обзоров»? мне тоже пришли сегодня часы с ебея, но врят ли вы купите такой раритет, особенно за те деньги, что я заплатил
поэтому я не пишу обзор, т.к. товар уникальный и обзор не будет нести пользы
точно так же этот обзор не несет никакой пользы
или у сударя язык только понты колотить?
Опять же бенг пишет 480мА, на али куча таких же светиков где продавцы пишут 380мА…
Если чесно, я больше надеялся что эти матрицы с резисторами и питать их наподобии светодиодной ленты. А если тут нужен драйвер с ограничением по току то эатея сия становится мало интересно…
Ну разберемся, утро вечера мудренее…
Спасибо за поддержку!
Примерно так:
Это имеет смысл, если нет возможности выставить ограничение тока и приходится его измерять…
А тут 480 мА — не успеет оно сгореть.
Ставил на CPS-3205 350 мА и 30 В и подключал 1 Вт светодиод — светодиоду пофиг.
А вот индикаторный сгорит, скорее всего, в принципе, могу попробовать…
про светодиоды давно уже все написано
про часы я сказал к тому, чтобы мне не предъявили, что я типа 3 обзора написал, а в каментах поучаю всех
так что понты про часы не в тему, всем насрать на эти часы
интерес они представляют как шедевр электромеханики, но т.к. они очень редкие и специфичные, то их нельзя купить в магазине, поэтому нет смысла писать о них на этом ресурсе
напишу на другом сегодня
я хочу дать понять, что нужно повышать качество контента, а не количество а ля «вот какую штуку я купил, зацените»
тут есть очень хорошие обзоры по электронным штукам и даже на простой импульсный преобразователь написан такой обзор, что его интересно читать даже бородатым дядькам
на днях сударь заказал коб лампочку на пробу и сделает обзор через месяц
еще я заказал ргб ленту без контроллеров, сделаю маяки по краям балкона
на ардуине с вайфаем и миганиями, но опять же писать еще обзор по ленте нет смысла, т.к. это не ресурс для паял, а для покупателей товаров и про ленты уже есть материал
а вот по таким коб пластинам еще обзоров нет, про обычные пластины с диодами есть и я купил таких тоже, но обзор опять не писал
www.ebay.de/itm/Industrie-DC-24V-Sicherheits-Stapel-Tri-Farben-Flash-LED-Signalsaule-Warnlicht-/191767737970?hash=item2ca63f7672:m:mHW22uL1ooJaDmWiCjzZlNw
захотел себе на балкон такую, но они дорогие
увидел такие
www.pollin.de/shop/dt/NjAyNzY0OTk-/Lichttechnik_Leuchtmittel/LED_Technik/LED_Leuchten/LED_Solar_Palisadenleuchte_aus_Edelstahl.html
вот туда хочу ленту засунуть, а цвета уже сам сделаю
6 каналов софтовый шим мега328 должна потянуть
сейчас у меня лента на 50 каналов по 3 светодиода вс2812 с прошитыми эффектами
ни у кого такого гирлянды на балконе нет, да и сейчас никто их не включает, типа праздники кончились
ау меня в любой момент праздник, а тут еще сделаю сигнальные огни, там папаша иногда ходит в другую квартиру кота кормить и мимо меня проходит, так будет видеть, есть я дома и занят или ко мне можно зайти
еще у меня на балконе стоит широкополосная антенна для сканера и керосиновая лампа для ночных посиделок у приемника
у нас кассы обычно имеют квадратное оргстекло и там лазером или фрезером цифра сделана матовая, а в торец светят диодами разноцветными
очень эффектно и заметно даже мне
По ходу обзора и будет понятно стоит покупать этот товар, а самое главное как его употреблять ибо китайцы суки пишу одно а присылают что под руку попадет.
Я сам эту матрицу купил первый раз и повелся на то что они пишут везде 12 ВОЛЬТ.
Я почему то решил что в нем есть токоограничивающий резистор и подключу таких лампочек гирлянду на 12В и дело в шляпе.
Потому и открыл этот недообзор дабы разобраться в вопросе и всем остальным таким же как я было понятно как эти лампочки питать — от 12В или от драйвера.
Понятно?
Потому не надо тут много делать нервы, просто если чето не то пишут, спокойно ищите обзо с П18 и читайте в свое удовольствие и наслаждайтесь филигранным слоганом и льющимся мёдом.
А паять и мигать по вайфаю мы тоже можем и шо? ;)
Таки будьте здоровы.
резистора там никакого нет и быть не может, как их нет на больших и мощных светодиодах
весь цимес этой матрице в ее полной заливке люминофором и вот его свечение я и хотел увидеть
светится он весь сам или только возле кристаллов и стоит ли браь эти плашки или взять простые матрицы
недавно был обзор настоящих светодиодов с большим кристаллом, мои оказались мелкие, но в обзоре были просто диоды без подложки
хотелось бы купить с подложкой и нормальными диодами, чтобы самому не паять
но вот нет пока таких
думал эти коб плашки получше будут
без радиатора она за 10 секунд разогреется до критической температуры
Я решил что эта матрица имеет ограничение по току раз китайцы так ясно указывают на 12В, и решил что матрицу можно подключать как светодиодную ленту. Потому и ограничился 12 вольтами.
Понятно? Зачет принят?
Светит матрица нормально, вся желтая часть (пусть будет люминофорная).
Как это показать на фото? Матрица даже на 12В светит так что на нее смотреть невозможно :)
Будет готов светильник — можно будет показать освещаемую поверхность.
И без радиатора и пасты матрица на 350мА смоткойно светила около 5 мин — нагрев около 50С. Спокойно держал рукой.
если шедевр электромеханики, то предположу, что это Гамильтон? вобщем, как писал ниже — не поленитесь, сделайте обзорчик! :)
обзор не лень написать, но скорей он уйдет в минусы да и это не будет обзором, это скорей из разряда «смотри, какую крутую штуку я купил»
если хочеш примерно такие часы, то китайцы их делают
ebay.com/itm/191447531937
ebay.com/itm/151644396519
но где тут ламповость?
вот нашел еще один аукцион моих часов, правда я дешевле взял
www.ebay.de/itm/Tn-Uhr-Telenorma-Fallbatt-Klappzahlen-LOOK-Dachbodenfund-RAR-LOOK-Guter-Zustand-/262068079692?nma=true&si=cl47fxslE5E0Rkso2q2KuBbXmgY%253D&orig_cvip=true&rt=nc&_trksid=p2047675.l2557
если смотрел сериал лост, то там в бункере был таймер с таким механизмом, вот меня он и пропер
не то чтобы я часодрочер какой, просто вставило как-то и глядя на эти механизмы и простую «электронику» пробирает дрожь от того, что кто-то додумался вообще сделать такое
причем мне так же насрать на чисто механические часы, но комбинация механики и электрики дает особый результат
кто-то дрочит на часы с газоразрядными индикаторами, хотя по мне это полное гавно
лучше тогда люминисцентные индикаторы
we.easyelectronics.ru/kalobyte-ya/elektromehanicheskie-chasy-telenorma-digidat-63.html
У меня такие как по ссылке на ебей куплены 8 лет назад. Стоили тогда полтинник.
Дабы хоть как то реабилитироваться, ну хотя бы частично, отвечаю: я знаю как выглядит резистор и я знаю чем питаются светодиоды.
В данном товаре меня сбило с толку акцент на напряжении 12В и подумал матрица составлена на подобии светодиодной ленты и содержит в себе то ограничивающие резисторы.
Если их там нет то тогда дело принимает абсолютно другой оборот. Завтра все и проверим.
Так что может кто и купит…
тут же ресурс для обзора товара, который могут купить и другие люди
во французском ебее аукцион закончился почти на 400 еврах, вчера в гугле нашел случайно
искал просто инфу по ним, думал может допиливать придется и надо посмотреть как механизм управляется
сегодня пришли — оказалось ничего делать не надо
интересно же… ну и расширение кругозора у муськовчан — чем не польза от обзора?
камрад Dimause же просвещает народ… по его наводке я себе в коллекцию уже пару часиков точно взял :)
обзор я напишу тут we.easyelectronics.ru/personal_blog/
у меня есть и другие часы подобного типа, но дизайн корпуса немного не тот купил
выставил их сам на продажу
часам 40 лет где-то
Групп таких там 10, итого — 600 мА.
От USB будет брать в два с лишним раза меньше — так что все нормально.
Прикидка примерная, но с запасом, так что будет.
Тогда да, не будет — там ампера полтора от 5 В будет брать…
2. 0,06А на каждый 5050 — это тебе надо на все 1,8А и 28,08Вт (если 12в + запас 30%)
Со стабилизатором — все отлично!
искал по словам DC-DC Step up down
я не знаю линейный это или нет =)
