Переделка новогодней гирлянды на USB питание (легко и быстро)

Новый год стучится в двери. У кого-то уже установлена и наряжена ёлка. А кто-то еще раздумывает — ставить натуральную или искусственную. Я уже лет как пять отказался от этой традиции.

Только не бросайте в меня шкурки от мандарин. Отказался, да не окончательно. Просто перешел на минимальный вариант — пару сосновых разлапистых веток украшаю малюсенькими игрушками и короткой гирляндой.

Дома гирлянд у меня предостаточно. Одни служат для фоновой подсветки комнаты, другие, разноцветные — используются как «новогодние огоньки».

Именно такой гирляндой украшаю «мини-ёлку». Гирлянда достаточно удобная, ее легко вешать. Она трехметровая, проводники мягкие, в прозрачной оболочке, светодиоды выводные и закрыты пластиком. Светодиоды — красного, желтого, зеленого и синего цвета.

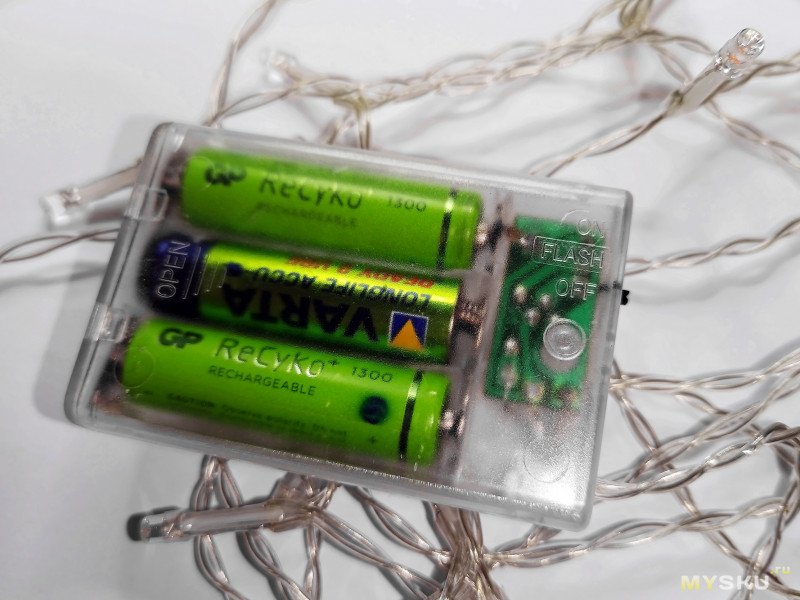

Питание — от трех батареек формата AA в пластиковом кейсе с переключателем. Можно использовать Ni-MH аккумуляторы.

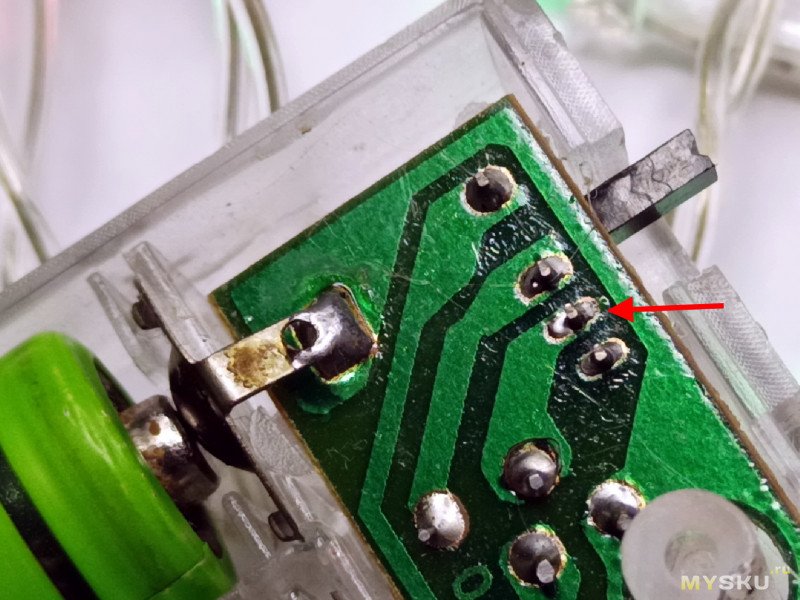

В последние годы переключатель стал барахлить. Оказалось «отвалилась» средняя ножка переключателя. Полный пропай платы решил проблему. Но мне этот кейс уже порядком надоел. Ибо он изготовлен из хрупкого пластика, защелки на крышке сломались после первого падения, а элементы питания «живут» недолго.

Правда, плата позволяет перевести гирлянду в режим FLASH. Достаточно переключатель установить в среднее положение. Но это мигание мне не нравится. Другое дело если бы это было плавное включение-выключение. А тут просто автоматический режим «вкл-выкл» с периодом 1 с.

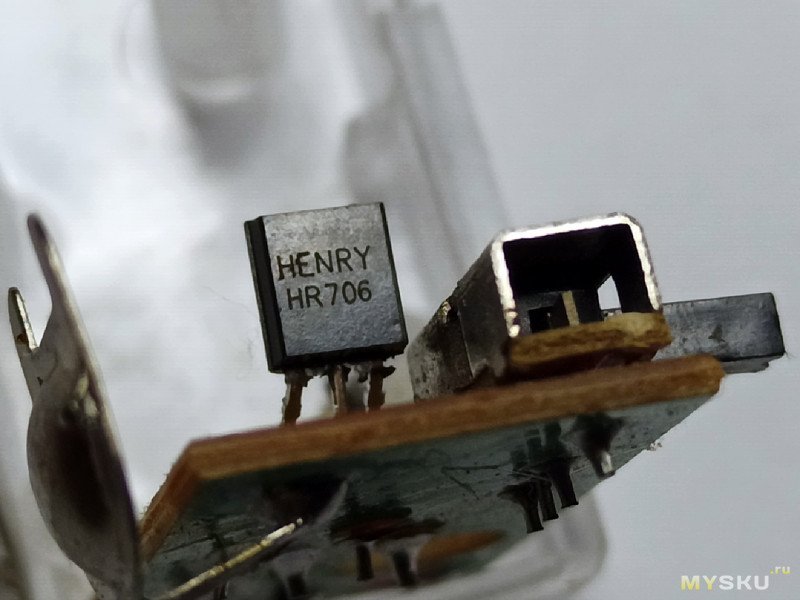

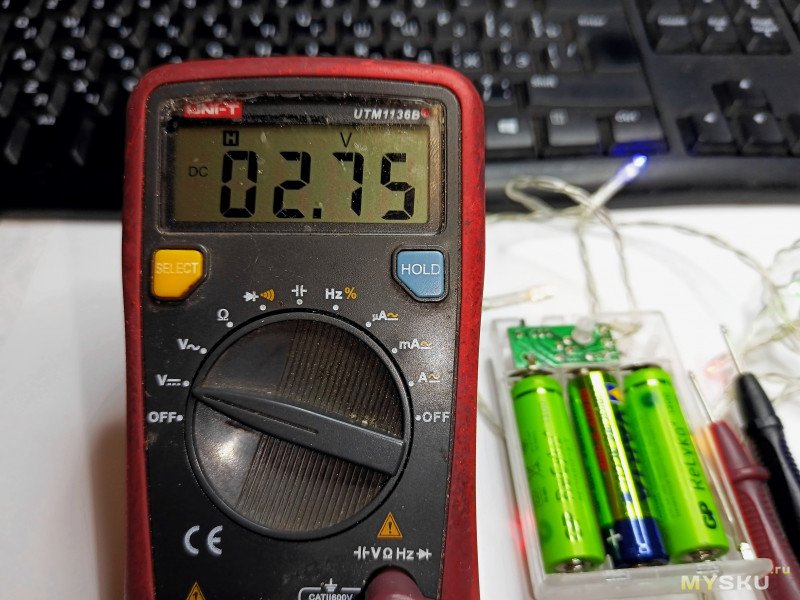

При питании от трех Ni-MH аккумуляторов выходное напряжение на плате составляет 2,75В. С обратной стороны платы установлен элемент HENRY HR706 — трёхвыводной линейный стабилизатор напряжения (LDO) в корпусе TO-92/SIP-3. Этот элемент служит контроллером питания гирлянды. Маркировка HR706 означает номинальное выходное напряжение 6В. Входное напряжение — в пределах 12...20В. Ближайший его «родственник» — стабилизатор 7806 (или7805, который выдает 5В) (зачеркнуто ввиду сомнения автора — см. комментарии).

Почему на стабилизаторе элементе написано HENRY? Потому как это типично для китайских гирлянд и прочей дешёвой электроники. Нередко китайские и тайваньские фабрики вот так гордо обозначают свою фирму. Вы почти никогда не увидите там бренды типа Semiconductor, ST, TI. Зато часто надписи вроде HENRY, HT или CJ.

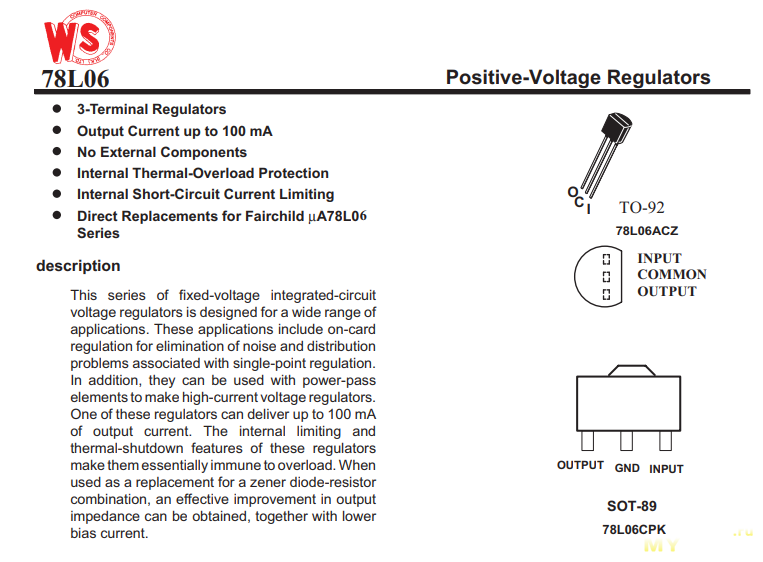

Тогда почему не написали 78L06? Потому что это не лицензионный 78xx. У «китайского товарища» HENRY могут быть заниженные параметры по пропускному току, по напряжению, хуже защита и прочее. А для гирлянды этого достаточно...

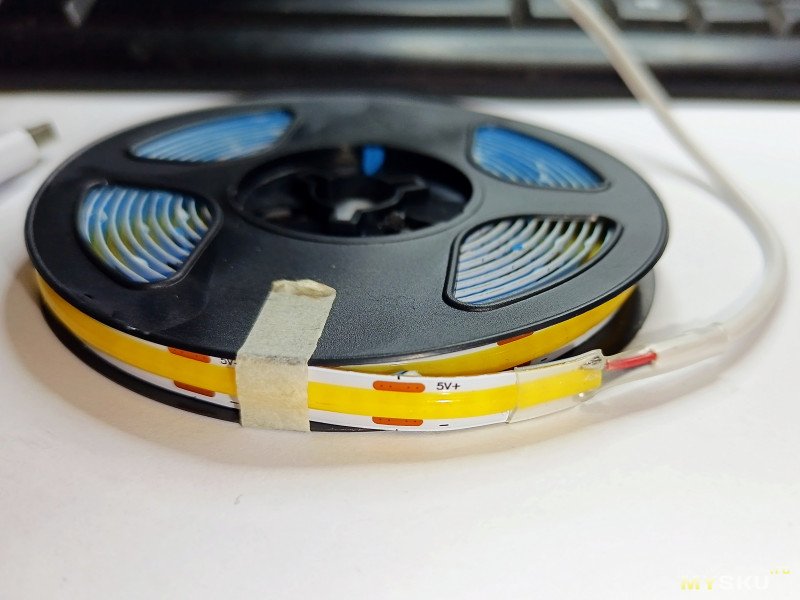

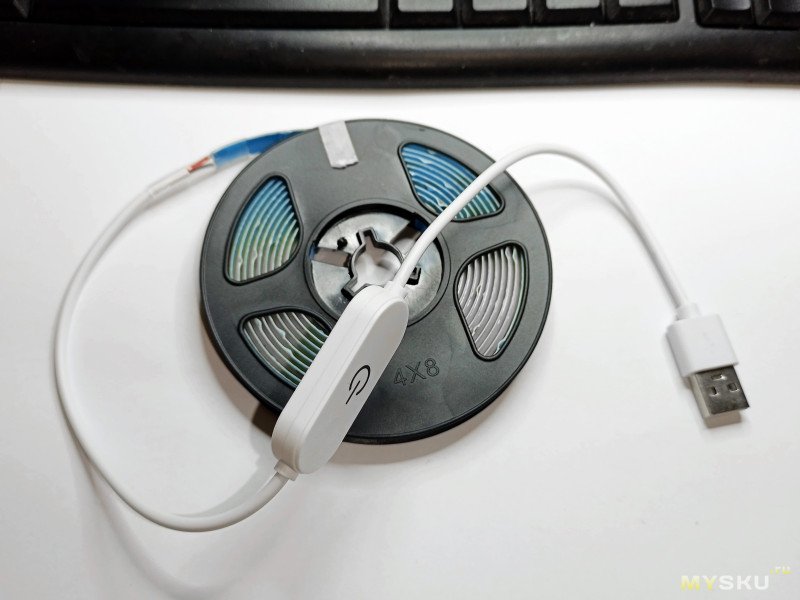

В общем, думал я недолго. У меня в закромах имелась другая LED гирлянда — белого свечения, яркая и мощная, с питанием от USB (+5В) и с управлением от сенсорной кнопки. Причем, диммируемой кнопки! На максимальной яркости эта гирлянда потребляет 1,5А, на минимальной — 100 мА.

Решение простое — батареечный кейс у разноцветной гирлянды отбрасываем и припаиваем к ней USB-хвост с сенсорной кнопкой.

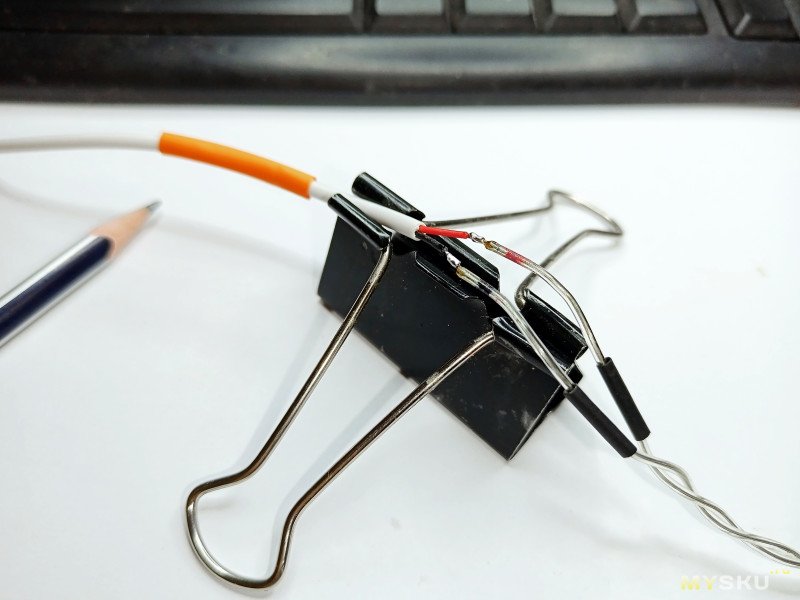

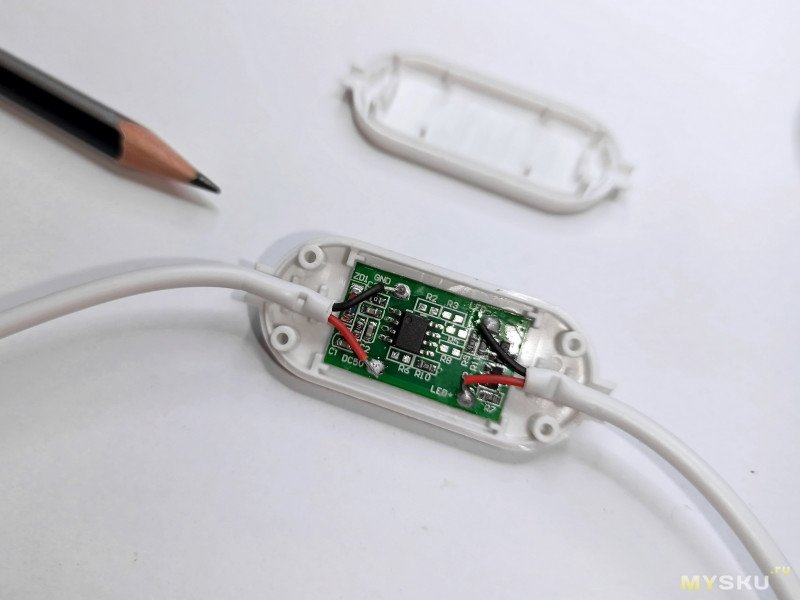

Корпус кнопки легко разбирается. Но чип на плате затерт. Пайка элементов не идеальная, но терпимая. Так как «третьей руки» у меня нет, то воспользуюсь канцелярским зажимом (биндером) в качестве держателя. Наружную термоусадку взял поярче. Под цвет апельсинки или мандаринки — как цвет новогоднего настроения )

Переделка заняла немного времени. Минут двадцать. Главное иметь паяльник, припой и флюс. Вместо термоусадки можно взять изоленту. Ее цвет вы сами знаете )

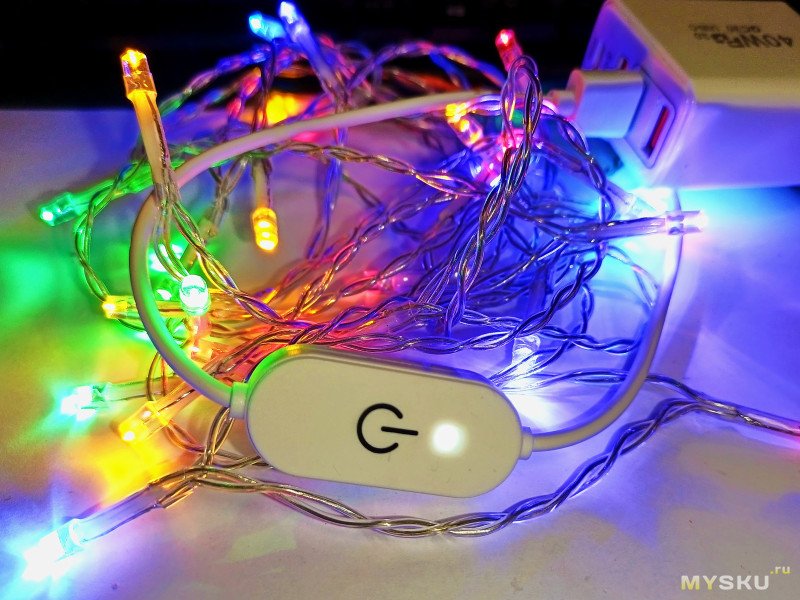

Теперь пользоваться разноцветной гирляндой гораздо удобнее благодаря сенсорному включению и регулировке яркости. Универсальность USB питания тоже неоспоримый плюс. Запитать гирлянду уже можно хоть от павербанка, хоть от аккумулятора Makita с адаптером USB.

Еще один плюс — при постоянном питании от USB зарядки или павербанка сенсорная кнопка «запоминает» уровень яркости.

И последнее, трехметровую LED COB гирлянду USB с сенсорной кнопкой брал здесь — https://www.aliexpress.com/item/1005006736326153.html Год назад она мне обошлась в 4.72 доллара. Качество гирлянды хорошее. Сейчас цена на нее чуть меньше. Если поискать, то у других продавцов можно найти еще дешевле.

Разноцветную гирлянду на 30 светодиодов с питанием от батареечного кейса взял по акции в 2022 году за 2.7 доллара. Ссылки уже нет, но таких гирлянд на Алике предостаточно.

На этом у меня все!
Всем удачи и бобра! ©
