Простой ремонт и доработка LED лампы под АКБ Makita

Смеркалось. Я уютно сидел в кресле с ноутбуком и читал Муську. Тут в комнату входит жена и говорит — «Вот, кнопка на лампе не работает. Приходится снимать аккумулятор». Я протягиваю руку и говорю — «Дай, гляну. Только не трогай аккумулятор». Но поздно…

Она отщелкивает АКБ, тот выскакивает из ее рук и падает мне на ноутбук. Моментально на ноутбуке вспыхивает «Синий экран смерти». АКБ точнёхонько ударил рядом с тачпадом, в район системного SSD. Однако, после перезагрузки ноут заработал.

Поэтому я сжал зубы, стерпел, жену не заругал. Лишь ласково улыбнулся и подумал — если ей дать два титановых шарика, то один бы она сломала, а другой потеряла. Ну, не «дружит» она с современными технологиями.

Действительно, кнопка включения в LED лампе не работала, а резиновая заглушка сверху  бесхребетно прогибалась. При тряске в корпусе лампы перекатывалось что-то мелкое. Что ж, будем вскрывать…

Экосистема АКБ Makita

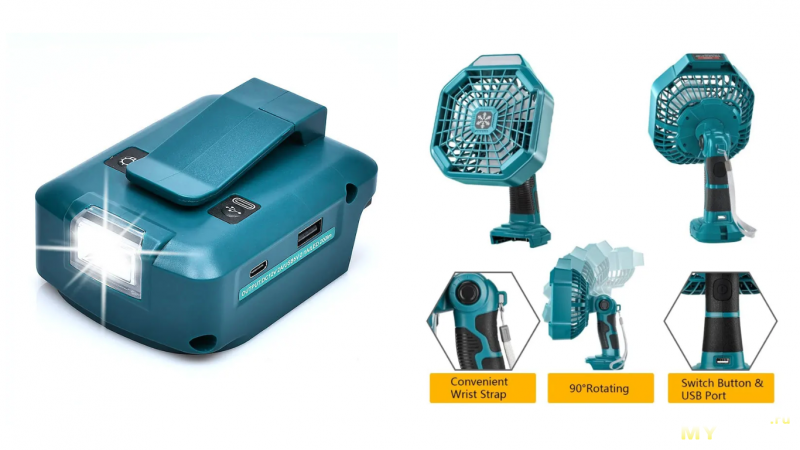

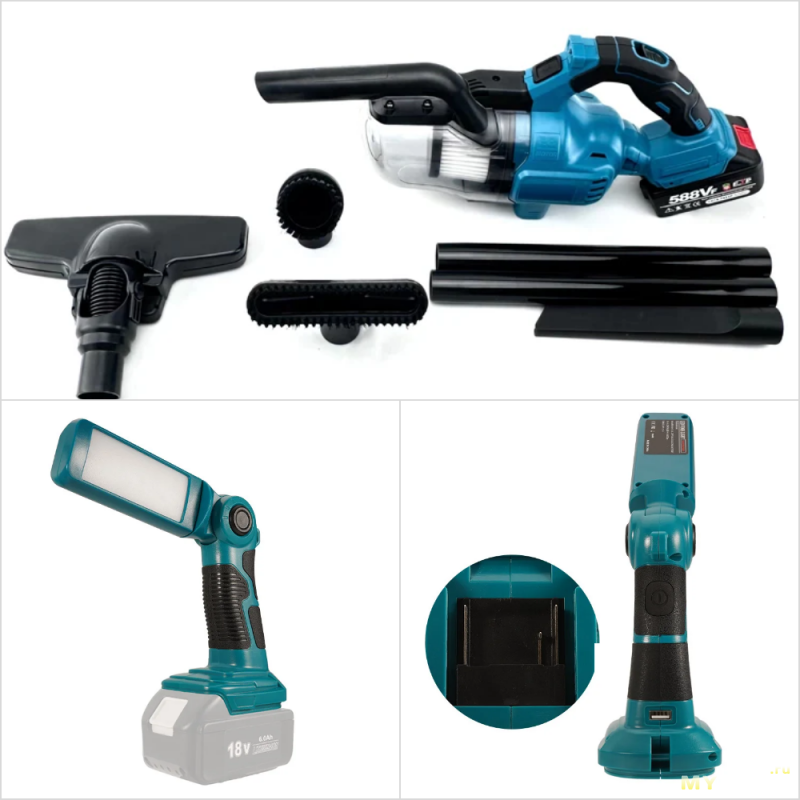

Небольшое отступление. Китайские клоны АКБ Makita чрезвычайно удобны. За несколько лет на их базе я «построил» свою домашнюю экосистему. Сюда вошли различные адаптеры с функцией павербанка, светодиодные лампы, вентилятор, пылесос и т.д. Кроме этого на рынке под эти АКБ китайцы предлагают термофен, портативную Bluetooth стереоколонку и целое море инструмента — от шуруповертов до газонокосилок.

For Makita 14.4V/18V Lion Battery Dual USB converter Port with LED Light (2022 г.) — $11.24 -https://www.aliexpress.com/item/1005004641221511.html

Multifunctional for Makita 18V Li-ion Battery Powered Portable Fan with USB LED (2024 г.) — $19.63 - https://www.aliexpress.com/item/1005006039789814.html

LED Work Light For Makita 14.4V-18V — 19 долларов (2022 г.) — $19.08 — https://www.aliexpress.com/item/1005003309485423.html

Пылесос с АКБ (2024 г.) — $60.16 — https://www.aliexpress.com/item/1005005788117909.html

Возможно часть ссылок устарела, возможно цена поменялась. Тут, уж простите, вины моей нет. Специально для пылесоса собрал из DIY комплекта ёмкий АКБ по этому обзору.

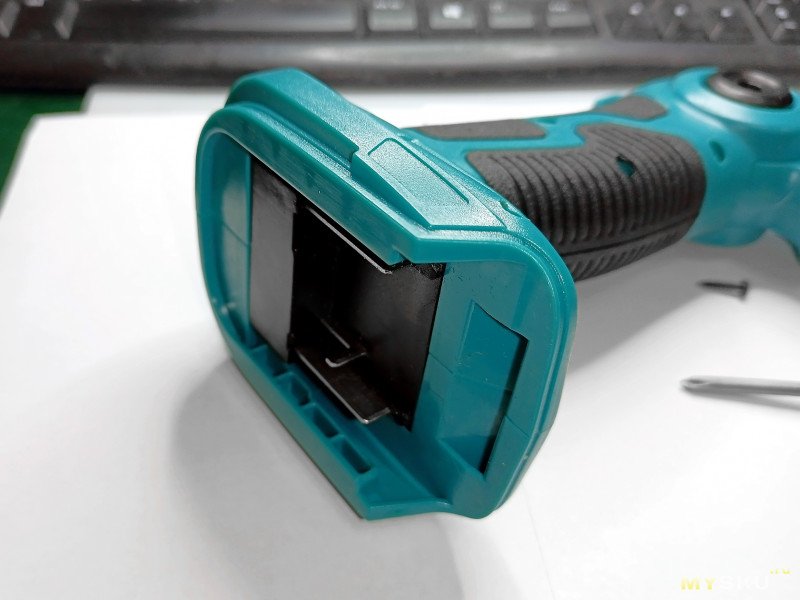

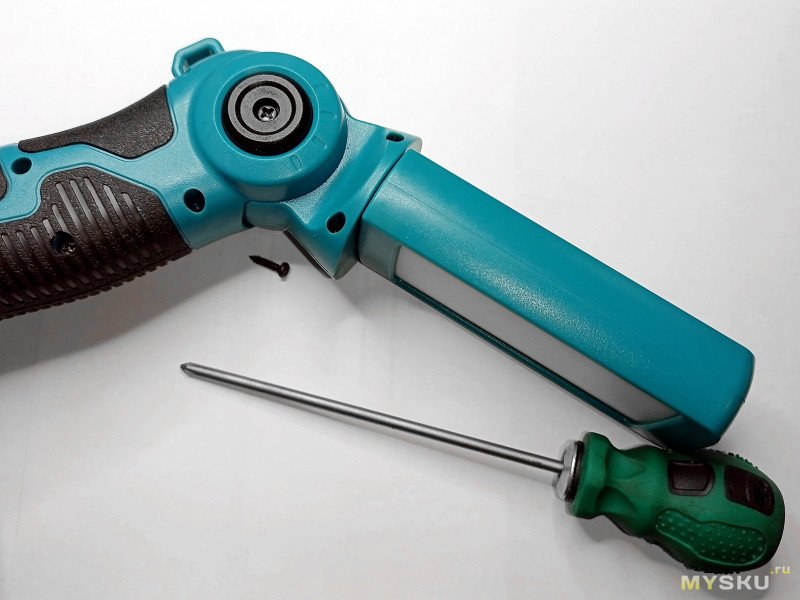

Итак, вскрываю корпус. Понадобится крестовая отвертка. Вначале откручиваю центральный винт на «голове» лампы (на черном диске). Затем по периметру «рукояти» выкручиваю винты.

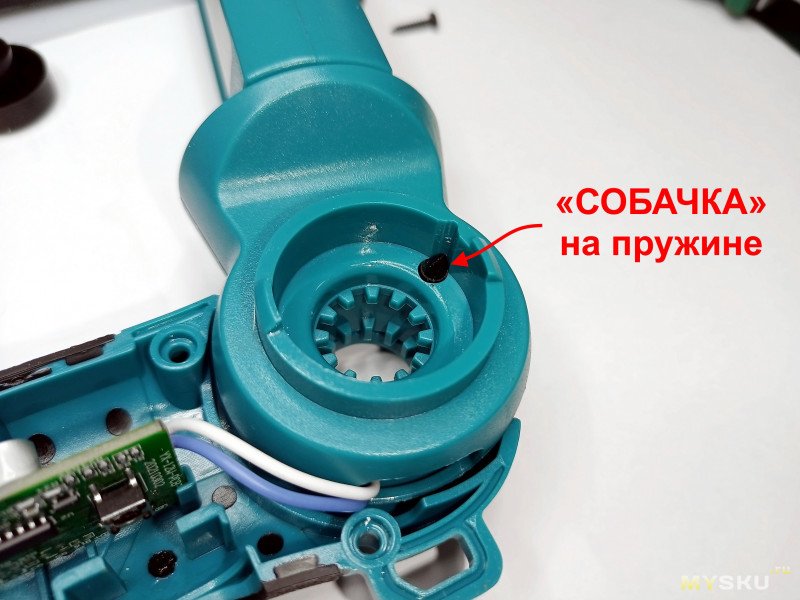

Под диском обнаруживаю аналог трещотки — пластиковая «собачка» на пружине. Ее трогать и разбирать не надо.

Из раскрытого корпуса выпадает кусочек черного пластика. Это перемычка на толкателе кнопки. Его сверху накрывает резиновая вставка. Пластиковая перемычка сломалась, но кнопка под нажимной пластиной зафиксировалась (осталась) в одном из трех положений.

Всего в лампе есть три режима. Каждое нажатие на кнопку — смена режима.

Первое нажатие — включение на 50% яркости
Второе нажатие — включение на 100% яркости
Третье нажатие — режим «Строб»
Долгое удержание — выключение

Вы спросите — зачем режим «Строб» в этой лампе? Просто лампа универсальная: пригодится и дома, и в гараже, и автомобилисту в дороге.

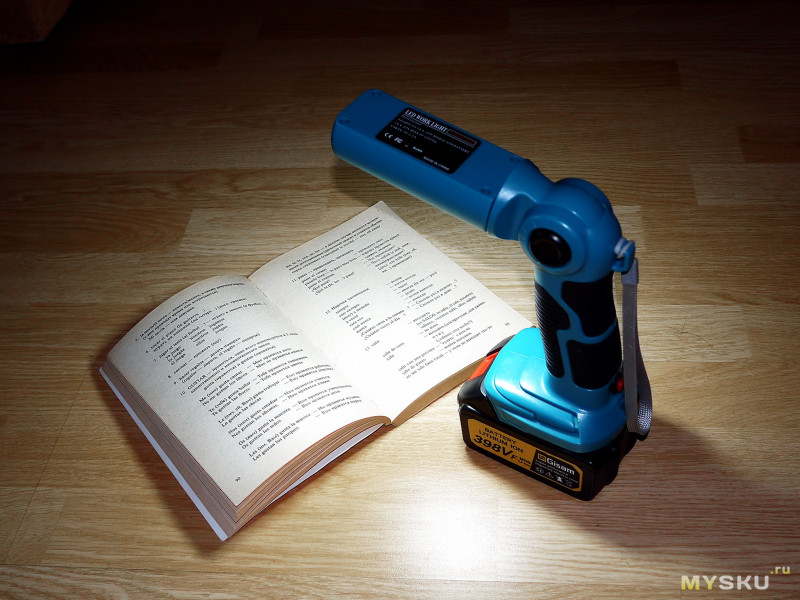

В домашних условиях эта LED лампа за пару лет зарекомендовала себя исключительно с лучшей стороны. Использовалась она ежедневно. По вечерам, как настольная, для занятий. Яркости первого режима (50%) хватает более чем. Поэтому ремонт лампы был необходим и целесообразен.

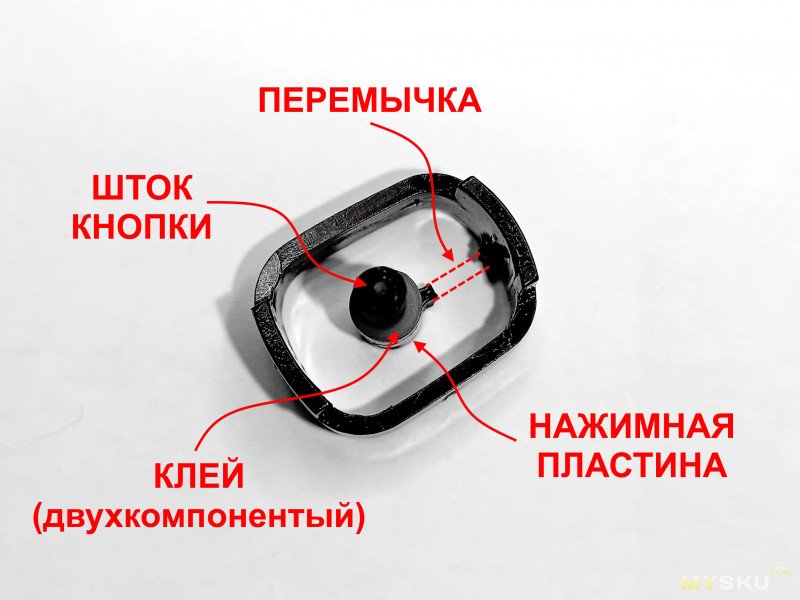

В ходе ремонта обнаружилось, что необходима замена кнопки на плате ибо ее пластиковый шток сломался (маленький черный цилиндрик). Попытка объединить нажимную плаcтину (толкатель) и шток с помощью двухкомпонентный клея провалилась, шток сломался в основании кнопки. Нужно было другое решение.

Плата управления располагается ниже «головы» лампы и соединена с LED элементами гибкими проводами в силиконовой оболочке (белого и голубого цвета). Наименования микросхем на плате управления затёрты — китайцы верны самим себе, не дай бог конкуренты скопируют!

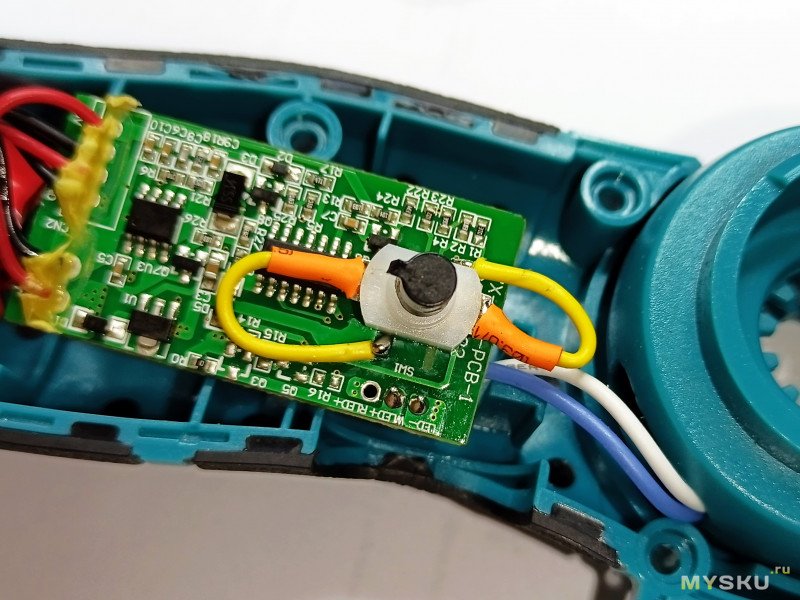

Только вот такой кнопки и с такой длиной штока у меня в запасниках не было. Зато нашлась кнопка другого типа и крупнее. Решение на поверхности — ставим новую кнопку + сверху нажимную пластину (толкатель). Этот «бутерброд» сажаю на цианоакрилатный клей. Держится надежно!

Новую кнопку приклеиваю этим же клеем на плату управления и подпаиваю проводники.

Режимы переключаются отлично. Причем, гораздо лучше — с характерным, громким щелчком и тактильным откликом.

Ремонт закончен? Можно сказать, да. Но, это еще все...

Врезаю кнопку питания

Постоянное нажатие на кнопку «смены режимов» — не забываем, она еще играет роль кнопки ВКЛ — приводит к тому, что механизм кнопки быстро вырабатывается. Второй неприятный момент: лампа постоянно подключена к АКБ и в ждущем режиме плата управления медленно высасывает из него энергию. Если АКБ «подуставший», со старыми элементами 18650, то лампа может не включится. Такое уже у меня случалось.

Поэтому было принято решение поставить «настоящую» кнопку питания, которая бы физически разрывала цепь. Для этого взял кнопку с фиксацией. Она хорошо зарекомендовала в светильнике «Лицехват».

Кнопка питания, с фиксацией (Self-Locking) -https://aliexpress.com/item/1005004561204413.html

Установить ее несложно. Нужно подготовить под нее место (высверлить в корпусе), а USB модуль подзарядки убрать в рукоять. Благо там свободного пространства предостаточно.

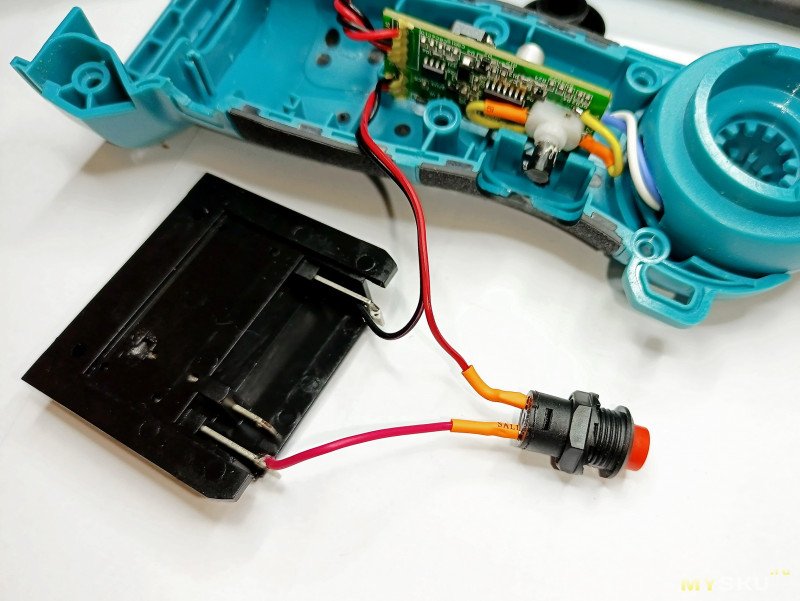

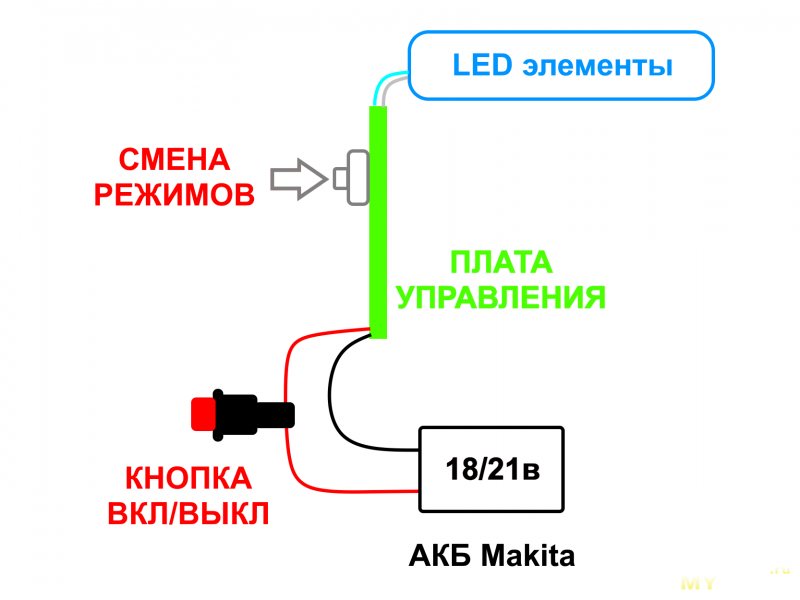

Кнопку подпаиваем в разрыв плюсового провода на колодке питания АКБ. Модуль USB подзарядки облачаю в термоусадку. Мало ли, может потом пригодится, а откусывать не хочется.

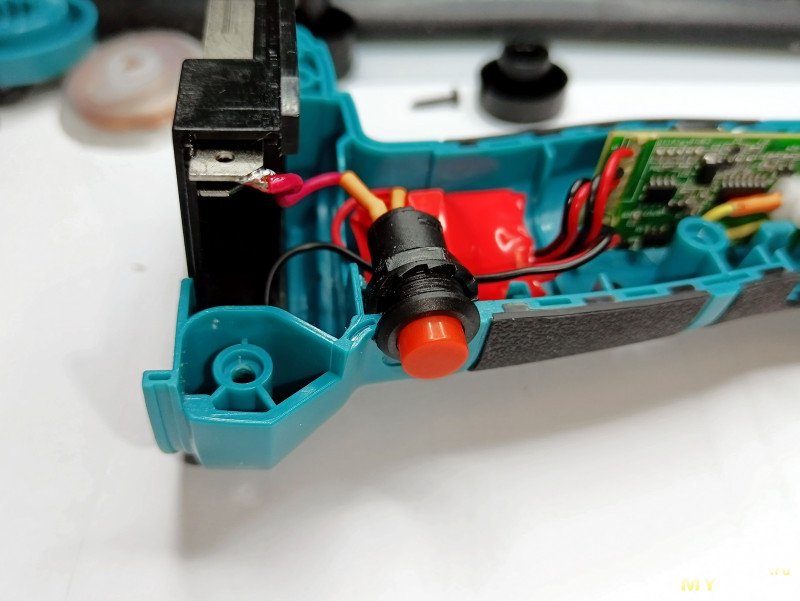

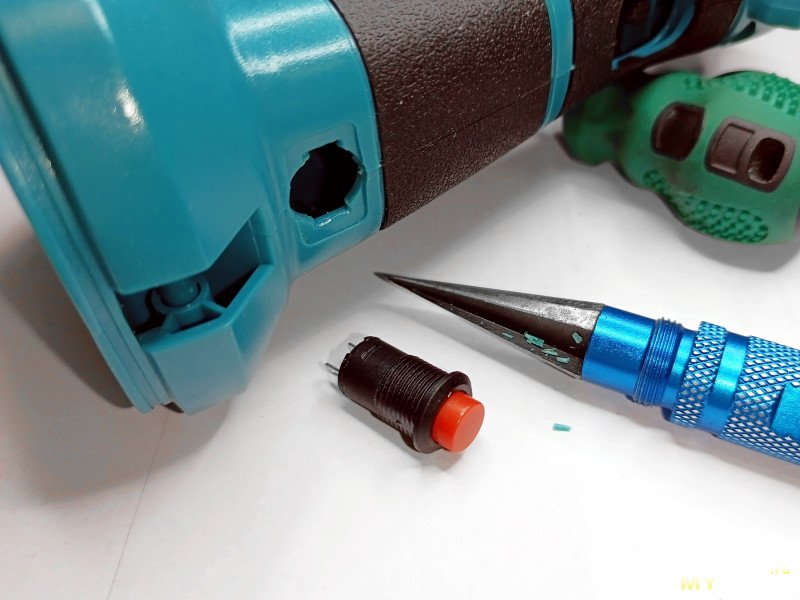

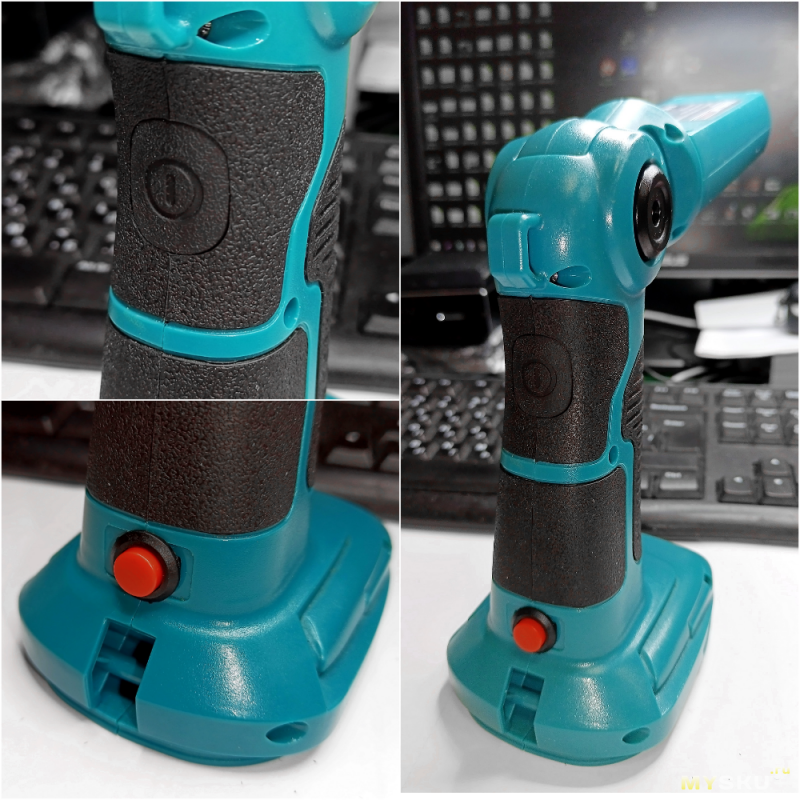

Место установки кнопки — в районе освободившегося порта USB. С помощью острой конусной развертки выбираю нужный диаметр. После собираю корпус лампы в обратном порядке.

Итог доработки

Теперь лампа включается от отдельной кнопки питания. Смена режимов происходит от другой кнопки. Это гораздо удобнее! Почему так не сделать изначально — для меня загадка.

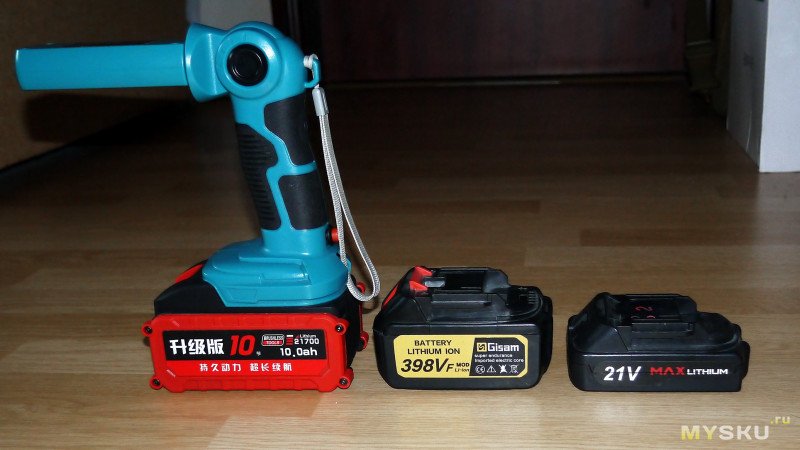

Лампа позволяет использовать китайские АКБ Makita самых различных емкостей и размеров.

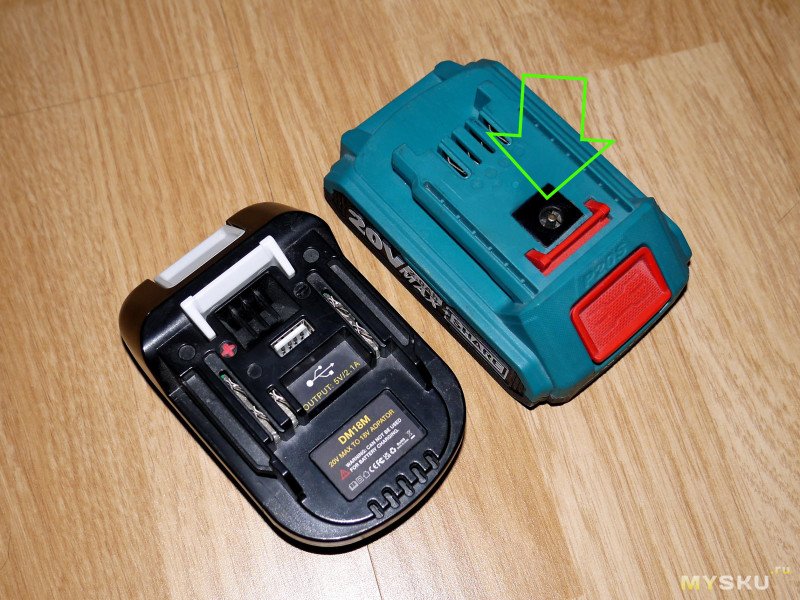

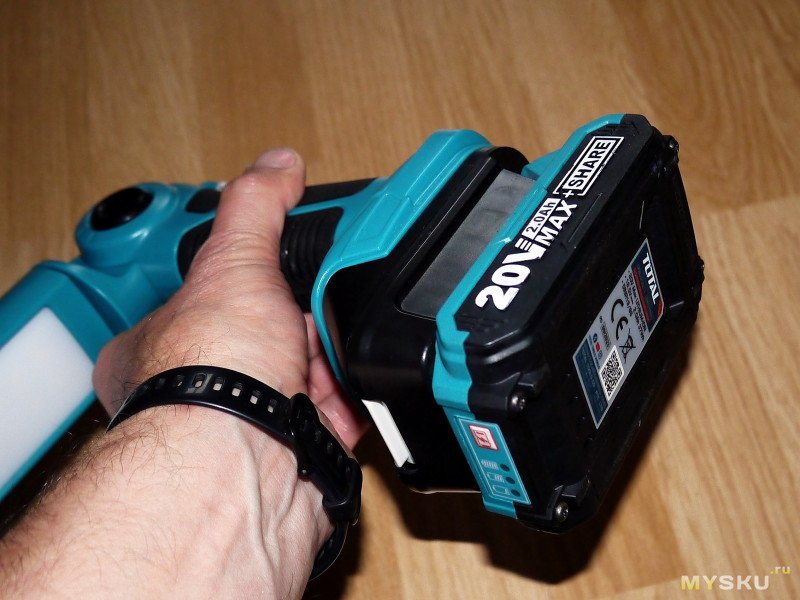

Кроме этого, с помощью различных адаптеров можно подключить к ней аккумуляторы других форм-факторов и марок — например, АКБ марки TOTAL. Кстати, спасибо тов. koalexx за идею установить гнездо питания непосредственно в корпус TOTAL P20S.

За сим спешу откланяться, вечереет. Кстати, на эту лампу есть полный обзор. И помните, что знания — это свет, а без света — знаний нет.

На этом у меня все!
