Световой будильник
Увидел я как-то световой будильник в продаже и мне захотелось такой, но с разными mp3 мелодиями и без красного света.
На протяжении нескольких лет, я сделал несколько версий светового будильника. Были разные корпуса, кнопки/энкодер, RTC, ATmega328P, ШИМ и/или с RGB светодиодами, галогенной лампой, без рассеивателя и они мне не понравились. Хотелось утром просыпаться без пульсаций света, как при восходе солнца.
Тогда я нашёл уже готовые светодиоды близкого к восходу солнца цвета и решил их включать по одному, 100 шт подряд. Сначала оранжевым, потом жёлтым и белым цветом. Пульсаций не было, проверил прибором собранным по публикации Народный измеритель пульсации света.
После многих переделок часы синхронизируются с сервером времени, а будильник с восходом солнца редко когда меняется и настраивается со смартфона в локальной сети Wi-Fi на собственном сайте будильника.
Остался только простой способ выключить будильник. Теперь это датчик жестов. Его не касается статическое электричество. Хотя и это не обязательно, т.к. будильник сам выключится через 7 минут. Это время для того чтобы дойти и включить свет в комнате или выйти из комнаты.
Код я разрабатывал множество раз, под разные способы управления светом и контроллеры. Выкладываю последнюю версию для ESP32-C6. Она самая успешная получилась)
Основные возможности будильника:
Отключение устройства нужно для поездки в отпуск, например.

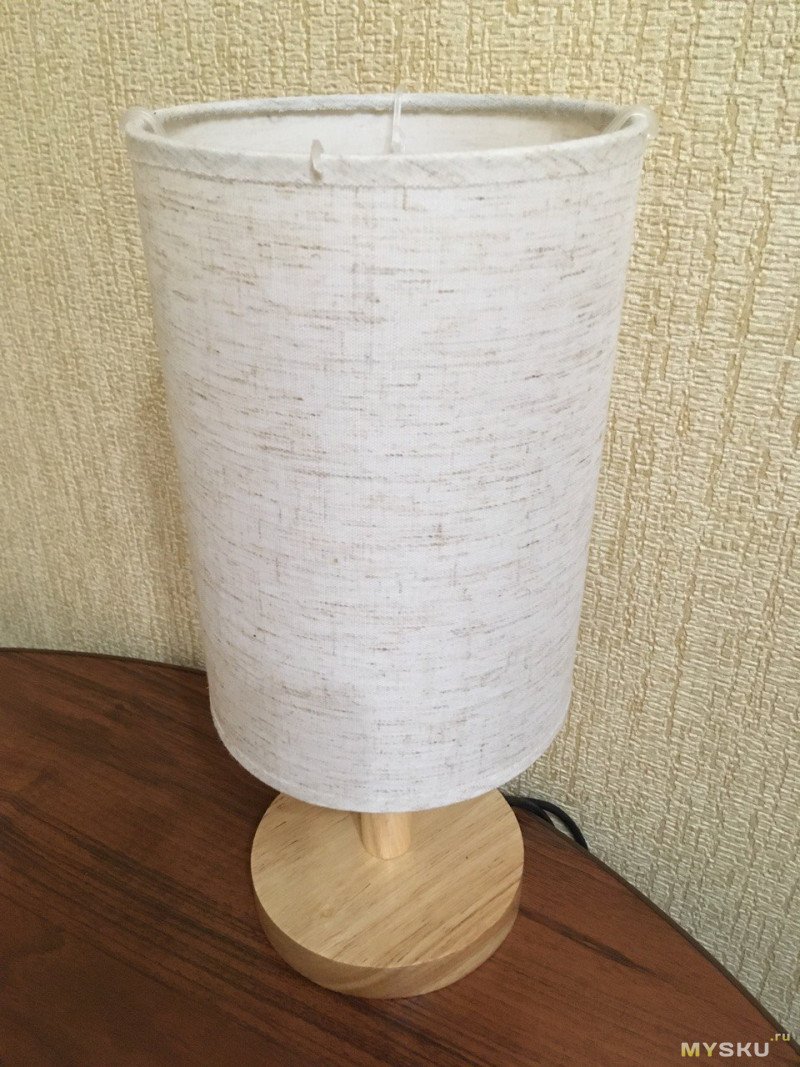

Корпус для будильника нашёлся случайно, ссылка на Jazzway
Светодиоды SK6812 WWA ссылка на Али

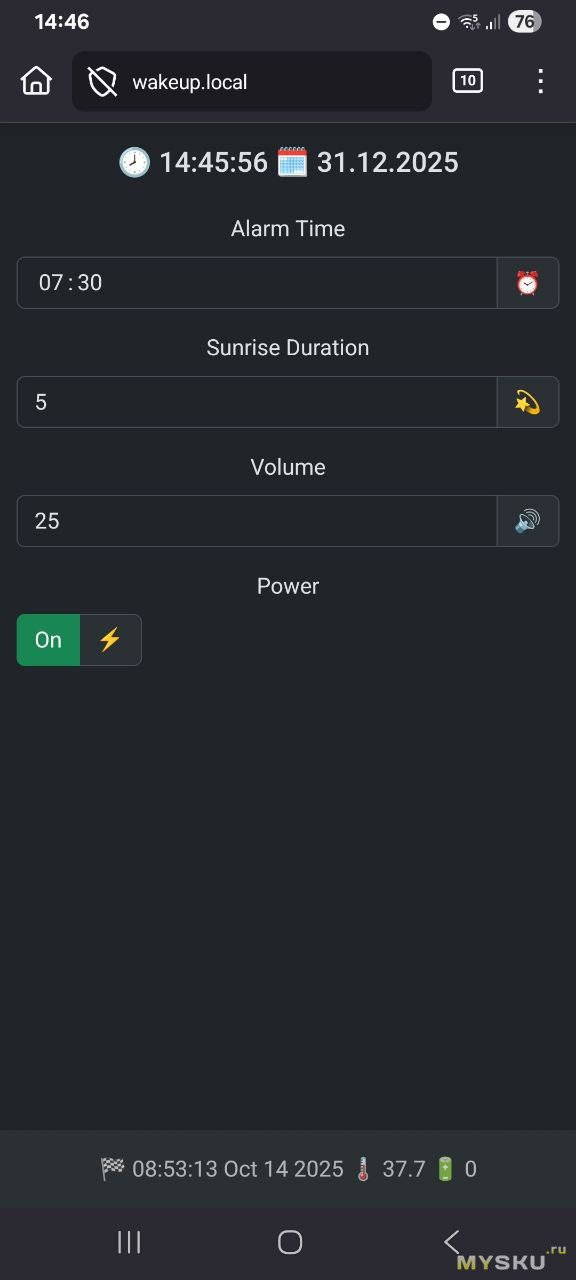

В локальной сети Wi-Fi появится сайт будильника wakeup.local доступный только в домашней сети.
Используемые компоненты:
Максимальный ток почти 1.1 А при 100 пикселях, музыке и зарядке аккумулятора.
Лазерный модуль находится снизу плафона. Чтобы утром провести рукой под плафоном.
Далее следуют фотки готового будильника. 100 светодиодов держатся на прозрачных крючках от штор. Провод USB я проложил там же где провод светильника.
Теперь утром комната наполняется светом и цветом плавно)
На протяжении нескольких лет, я сделал несколько версий светового будильника. Были разные корпуса, кнопки/энкодер, RTC, ATmega328P, ШИМ и/или с RGB светодиодами, галогенной лампой, без рассеивателя и они мне не понравились. Хотелось утром просыпаться без пульсаций света, как при восходе солнца.
Тогда я нашёл уже готовые светодиоды близкого к восходу солнца цвета и решил их включать по одному, 100 шт подряд. Сначала оранжевым, потом жёлтым и белым цветом. Пульсаций не было, проверил прибором собранным по публикации Народный измеритель пульсации света.
После многих переделок часы синхронизируются с сервером времени, а будильник с восходом солнца редко когда меняется и настраивается со смартфона в локальной сети Wi-Fi на собственном сайте будильника.
Остался только простой способ выключить будильник. Теперь это датчик жестов. Его не касается статическое электричество. Хотя и это не обязательно, т.к. будильник сам выключится через 7 минут. Это время для того чтобы дойти и включить свет в комнате или выйти из комнаты.
Код я разрабатывал множество раз, под разные способы управления светом и контроллеры. Выкладываю последнюю версию для ESP32-C6. Она самая успешная получилась)
Основные возможности будильника:
- Рандомное включение mp3 мелодий даже если выключили электричество
- Плавный рассвет с меняющимися цветами восхода искусственного солнца
- Автоматическое переключение источника питания: сеть-аккумулятор
- Настраиваемый будильник, рассвет, громкость и отключение устройства
- Перенос будильника на следующий день. Если проснулся раньше, например
- Автоматическое отключение будильника через 7 минут после срабатывания
Отключение устройства нужно для поездки в отпуск, например.
Корпус для будильника нашёлся случайно, ссылка на JazzwayСветодиоды SK6812 WWA ссылка на Али
В локальной сети Wi-Fi появится сайт будильника wakeup.local доступный только в домашней сети.Используемые компоненты:
- Светодиоды SK6812 WWA
- Модуль ESP32-C6 с зарядкой аккумулятора
- Держатель аккумулятора 18650 и аккумулятор с защитой
- Модуль mp3 оригинальный DFRobotDFPlayerMini, иначе не будет работать рандомное воспроизведение
- Динамик 1 Вт, 8 Ом
- Модуль лазерного измерителя расстояния GY-530 VL53L0X
- Провод USB-A Type-C
- Блок питания
- Нейлоновые стяжки
Максимальный ток почти 1.1 А при 100 пикселях, музыке и зарядке аккумулятора.

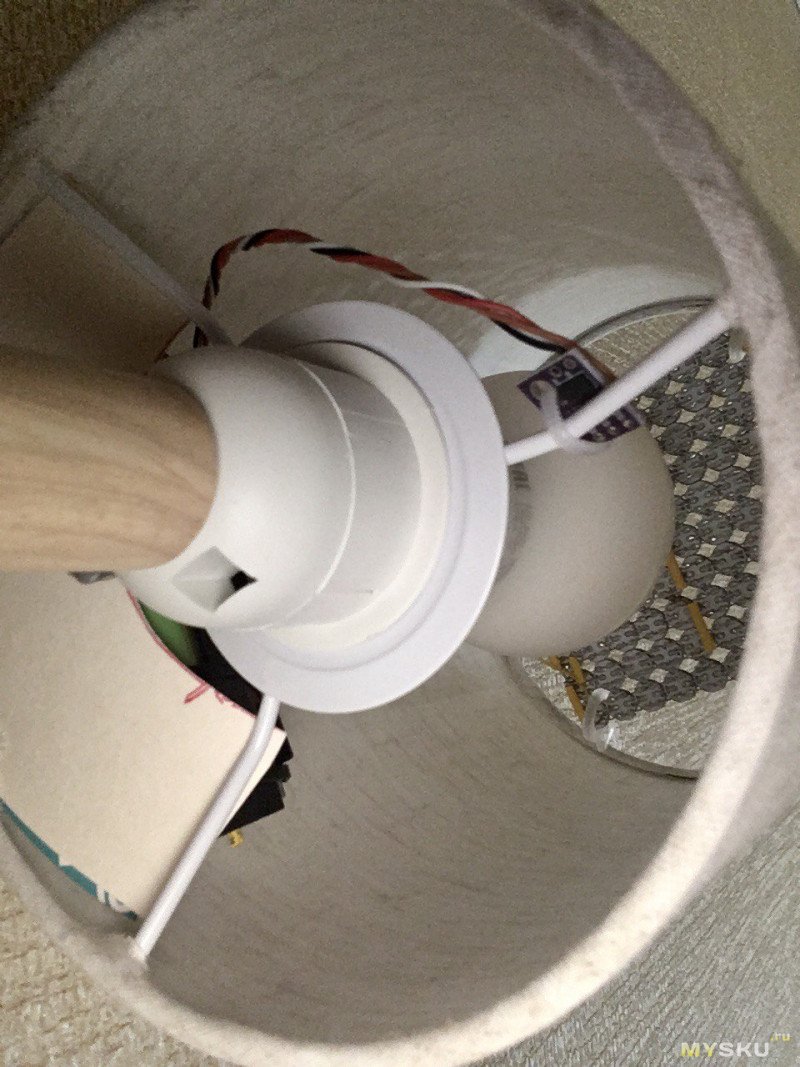

Лазерный модуль находится снизу плафона. Чтобы утром провести рукой под плафоном.

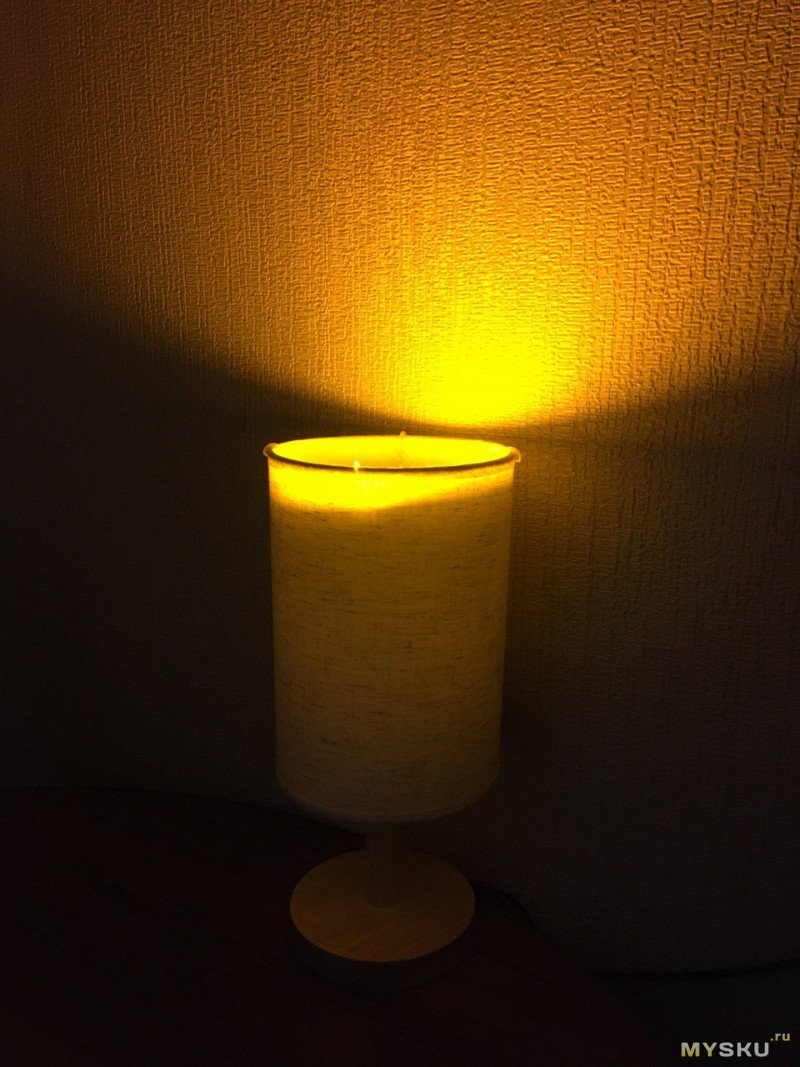

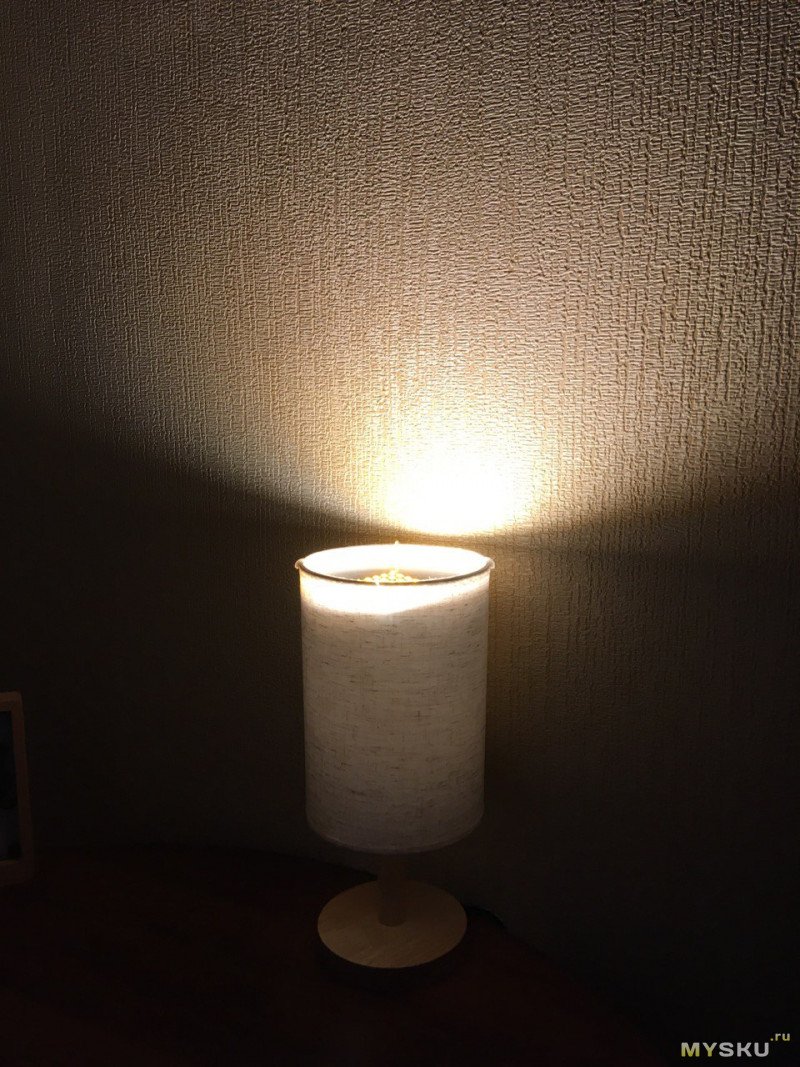

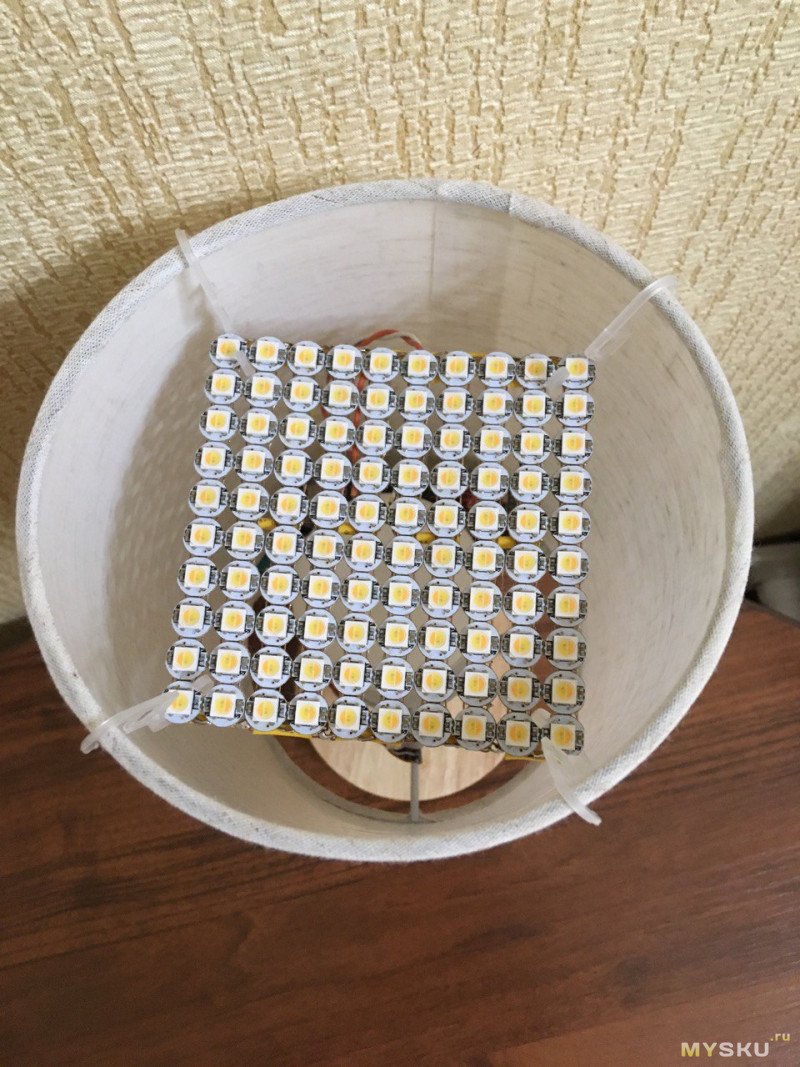

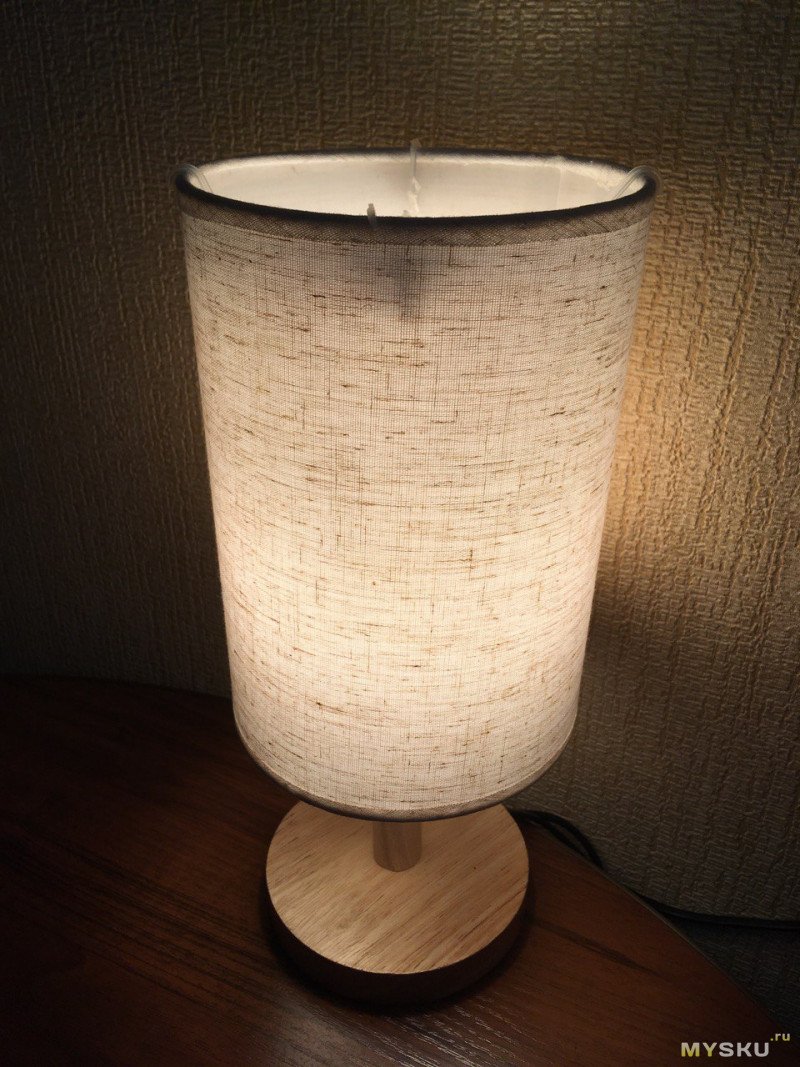

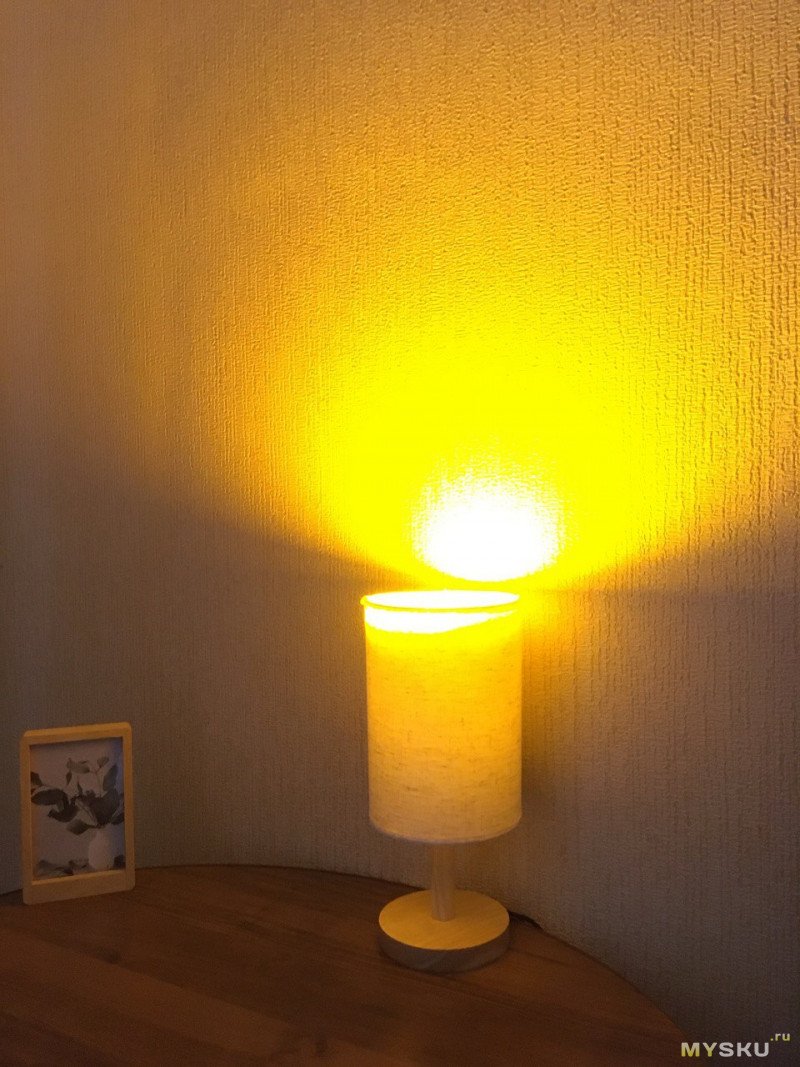

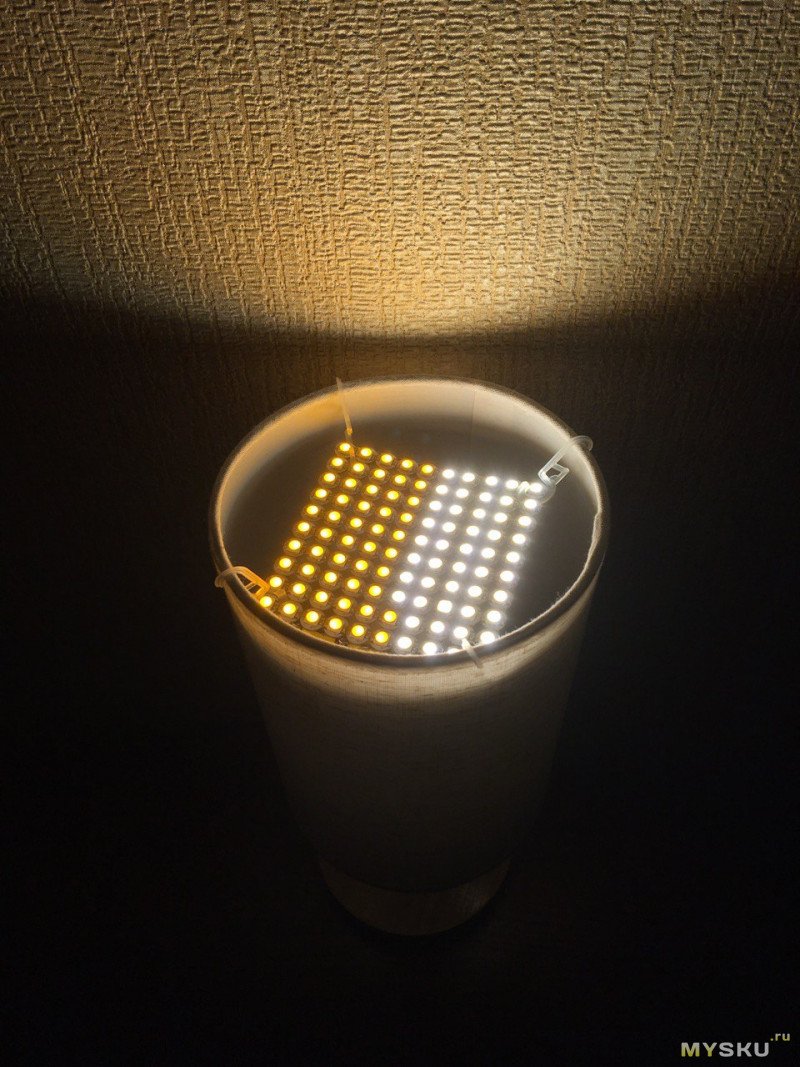

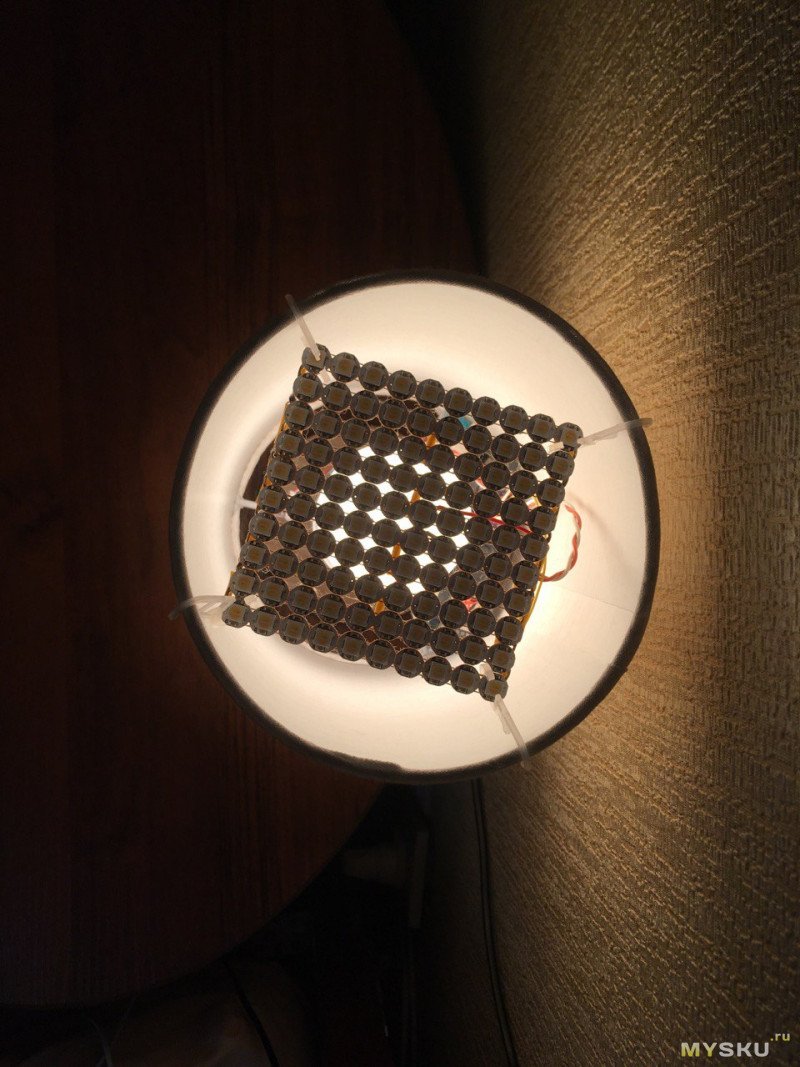

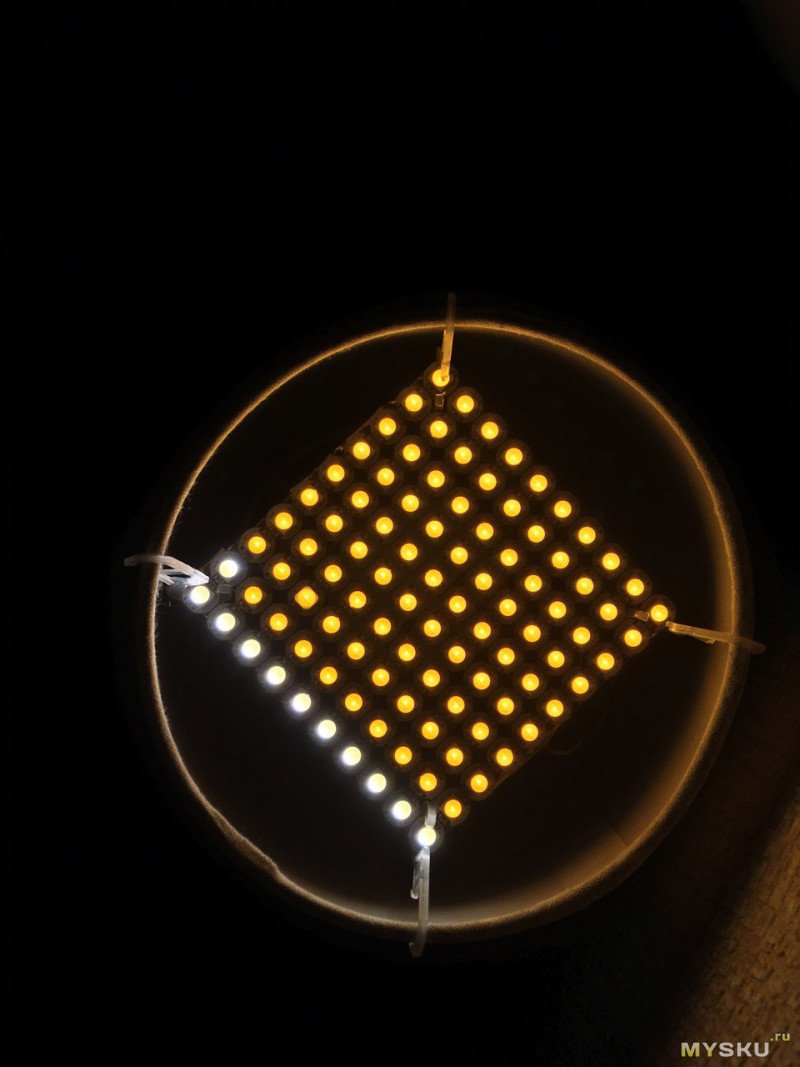

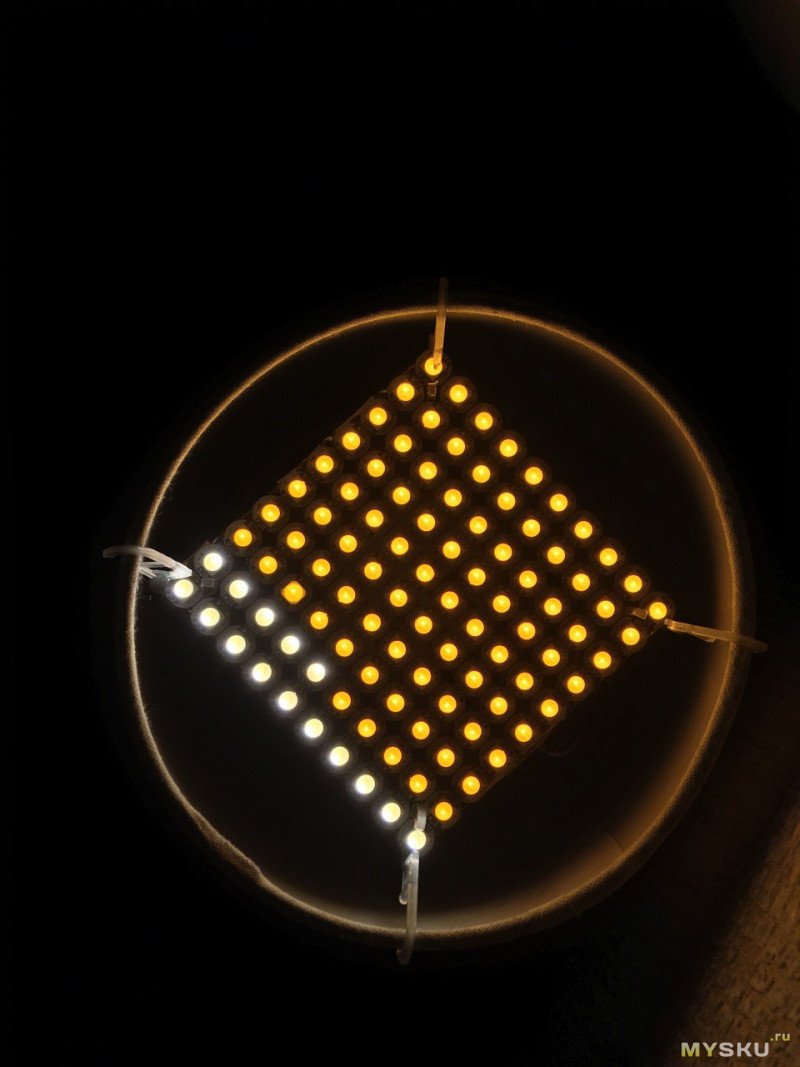

Далее следуют фотки готового будильника. 100 светодиодов держатся на прозрачных крючках от штор. Провод USB я проложил там же где провод светильника.
Теперь утром комната наполняется светом и цветом плавно)
Самые обсуждаемые обзоры
| +29 |
4102
164
|
| +62 |
3489
116
|
| +44 |
2351
50
|
| +58 |
3945
94
|
Как мне не хватало такой лампы в отеле в Питере зимой. Ездил погулять. Уж больно непривычно поздно там светает по сравнению с центральным черноземьем)).
Спасибо, с Наступающим
По сути то это же «адресные» диоды только гамма цветовая другая.
Интересное решение.
ЗЫ У самого уже не первый год «гайверлампа» стоит рядом, даже не замечаю как просыпаюсь просто раз, и «о, светает».
Таймер рассвета стоит за 30 минут до. Работает практически безотказно, без долбежа будильником, даже с плавным нарастанием, по ушам.
Через 7 минут будильник выключится сам. И сработает снова на следующее утро.
Имитация рассета помогает просыпаться более мягко и c бодростью. Посмотрите медицинские исследования на эту тему. Philips даже лампу специальную сделал и продаёт.
Имитация рассвета и настольный светильник — это совершенно разные вещи. Выше вам сказали, какие токи нужны для имитации.
Рассвет там был ступенчатый, радио и MP3 — так себе, вместо LED слабая галогенка и всего два будильника. Для сменной работы — ни о чём.
Теперь стоит в углу и собирает пыль. А вот твой DIY-вариант — с большим потенциалом для апгрейда
светодиод на 500W + водянка для его работы
и тарелка с зеркалом на 2метра
Солнце даже зимой – это где-то 2000 Люкс на подушке, летом и к сотне тысяч может подбираться. Чтобы прям будило нужны такие же порядки тысяч Люкс.

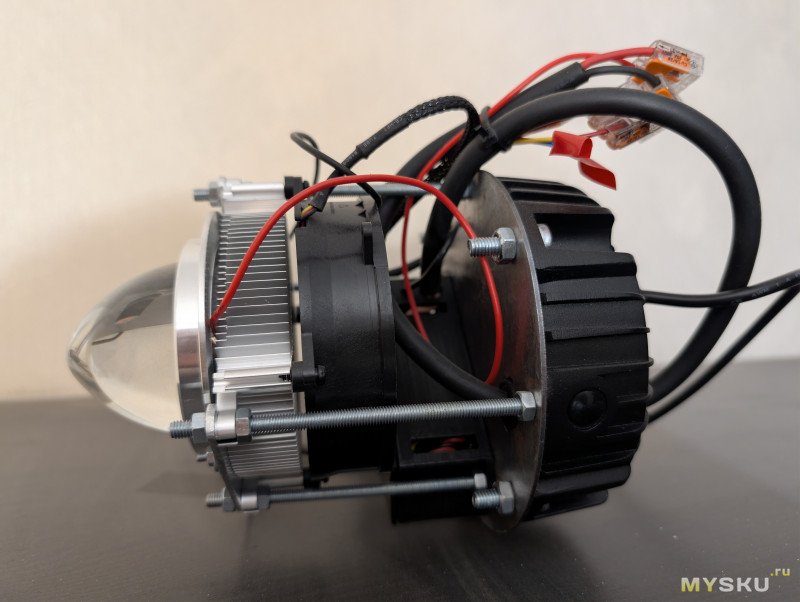

У меня вот такой стоваттный монстр лежит недоделанным, он через комнату даёт только 1000-1500. Даже чтобы из него получалось что-то похожее на Солнце им надо прям в лицо тыкать, так будет 30к Люкс.
