Китайский ноутбук, китайские батареи, колхоз

Супруга свободное время проводит за ноутом — читает новости, общается, смотрит видосики и разгадывает ненапряжные для железа браузерные эскейп-румы.
Традиционно он живёт на кухонном островке, а вечером она сворачивала кабели и уносила его на второй этаж, в спальню, чтобы что-нибудь посмотреть перед сном. Утром происходила обратная процедура.
Глазки уже не детские, поэтому ноут у неё большой, с экраном на 17”.

И увидел я однажды обзор на DERE M16, этот: mysku.club/blog/aliexpress/98510.html >>>

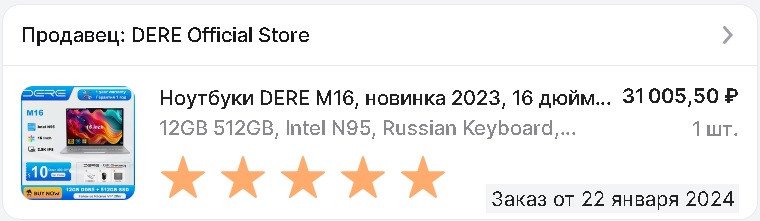

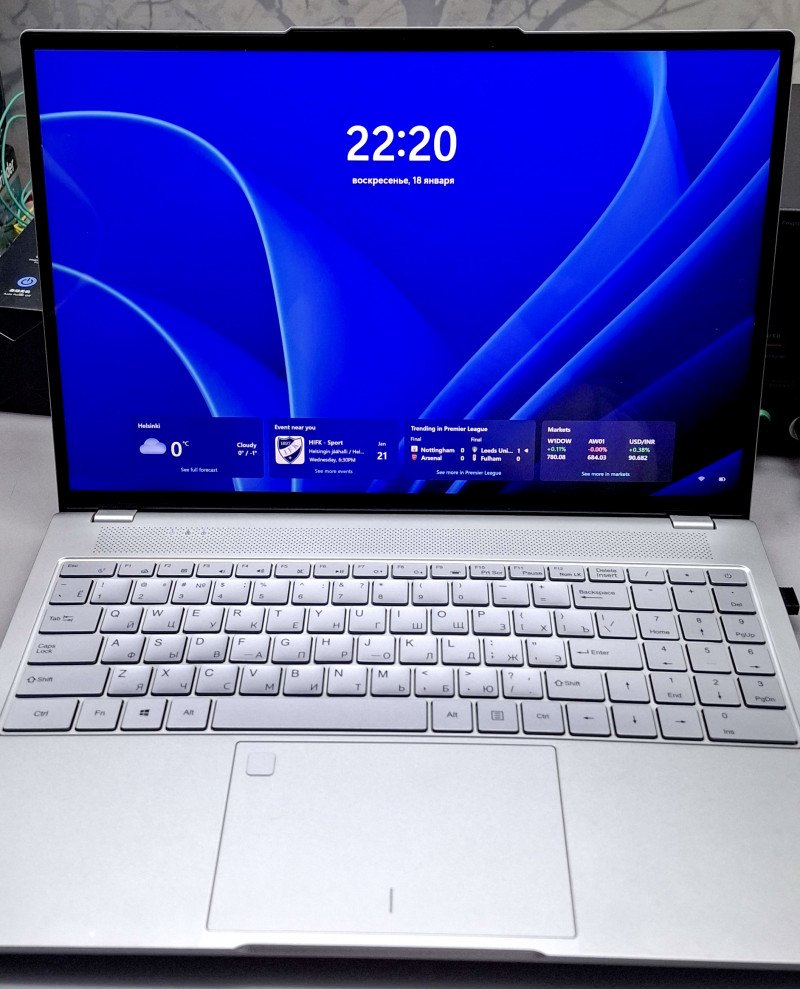

И купил:
И стало жене не нужно таскать железо туда-сюда, внизу стоит один ноут, в спальне – другой, и батарея у него нормальная, можно не привязываться кабелем в постели, и экран приличный, и корпус полностью металлический, и мощности хватает на все её потребности, и продолжалось так почти два года, пока однажды он не вспух — после недели на зарядке без использования.

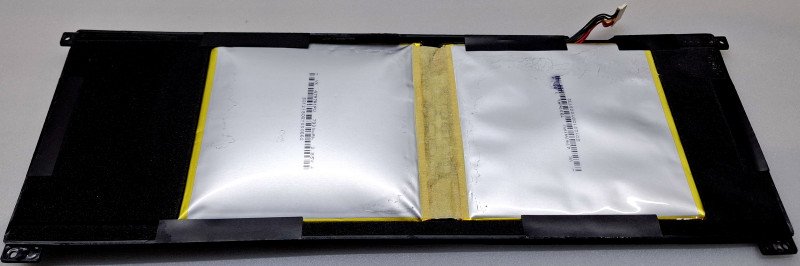

Разбирается элементарно, только винтики совсем пластилиновые и слизываются на раз, вскрыл, достал батарею:

Проверил, что и без неё ноут работает, вернул жене, теперь она временно в постели привязана к розетке, что терпимо, но неудобно.

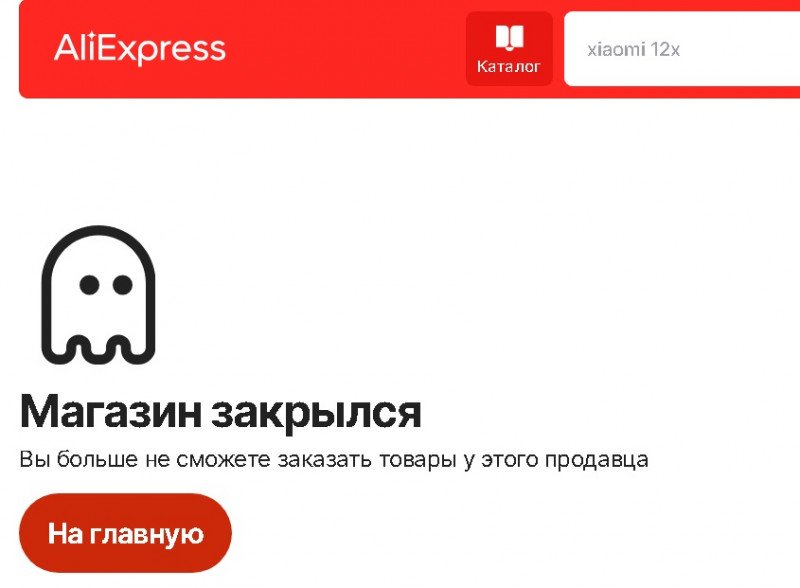

Быстрый поиск замены не дал результатов, попытка обратиться к продавцу тоже оказалась безуспешной:

Значит, колхоз.

Срываем покровы:

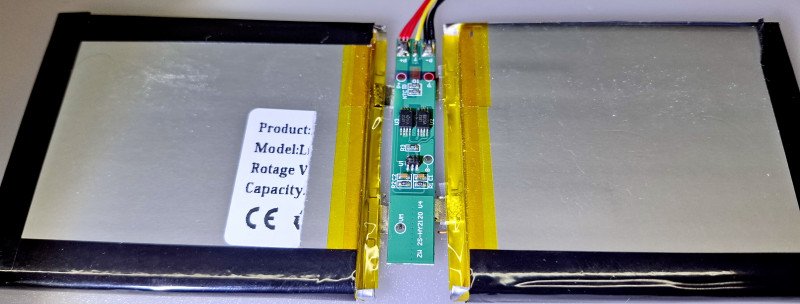

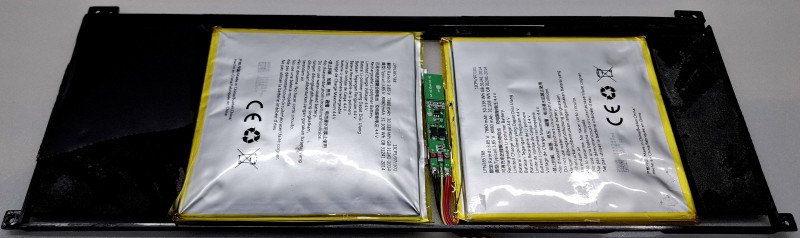

Две банки, между ними электроника, лишнее место заполнено чем-то плотно-пенисто-упругим, вскрываем дальше:

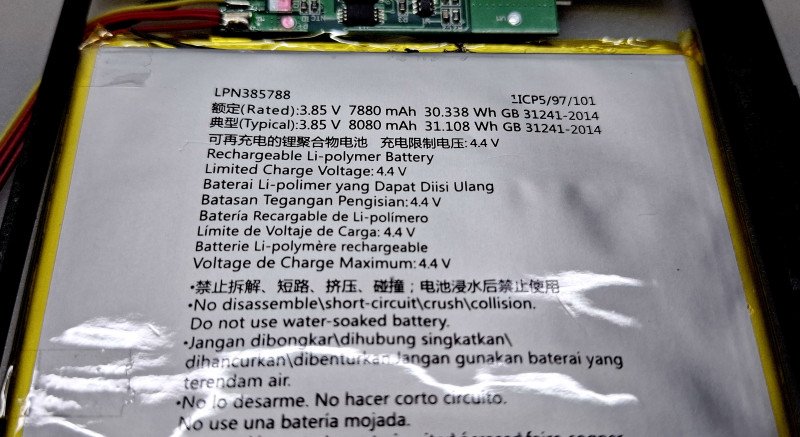

На вид контроллер совсем простенький… сами банки – с повышенным напряжением:

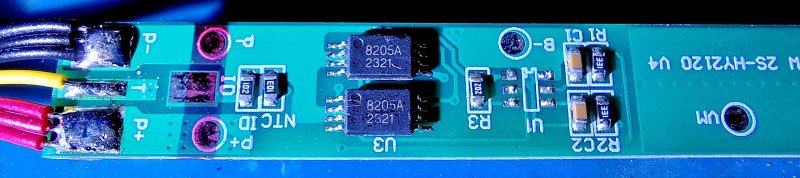

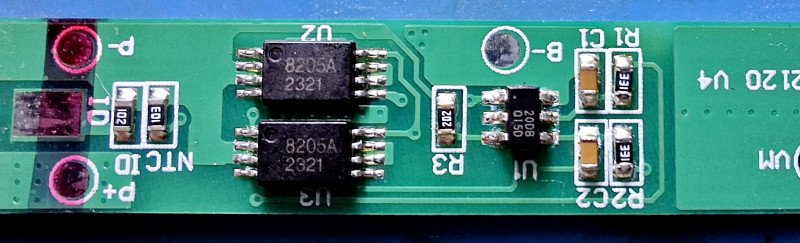

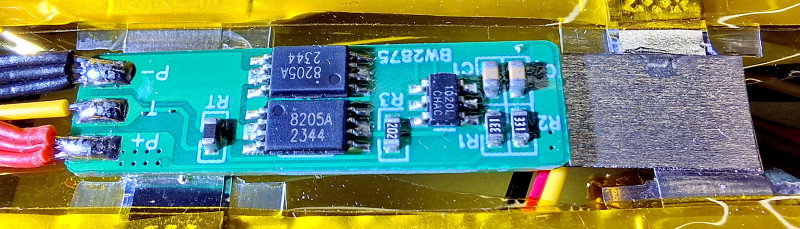

Смотрим, чего нам на плату завезли:
Два вполне приличных сдвоенных мосфета и крохотный шестилапый чип, легко находится, есть дейтшит:

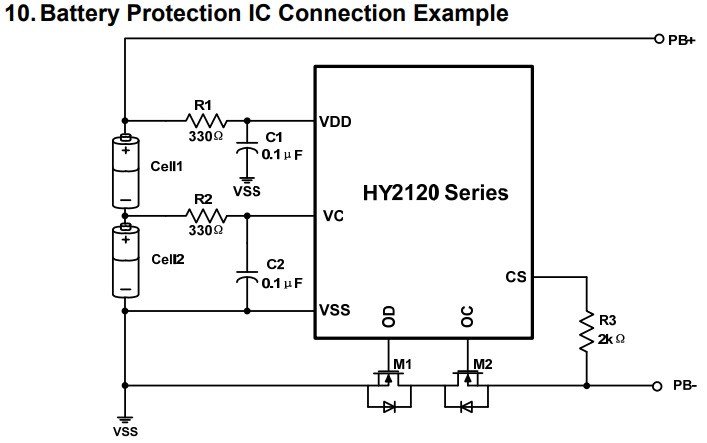

Изнутри чип выглядит так:
Есть кучка вариантов под разные пороги напряжения защиты от перезаряда и переразряда:

Мне достался HY2120-MB, у которого верхний порог аж 4,45В, нижний – 2,25В.

Видимо, одни китайцы заявили на банках больше, чем те реально способны длительно выдерживать, а другие на эти банки ещё и слегка превысили допустимое напряжение при сборке батареи, вот оно и вспухло… что ж, вполне предсказуемо.

Все примерно похожие банки, что удалось найти в продаже, почему-то попадались с уже встроенной защитой, и проверять, получится ли её без повреждений отделить, не хотелось.

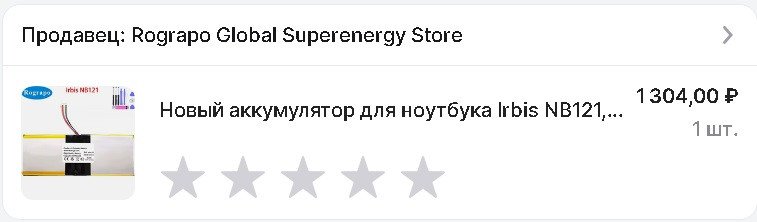

Нашёл продавца, специализирующегося на батареях для ноутов, нашёл у него аккумулятор с похожим на вид разъёмом, заказал:
Ёмкость поменьше, но на пару часов точно хватит, а больше жене перед сном и не надо.

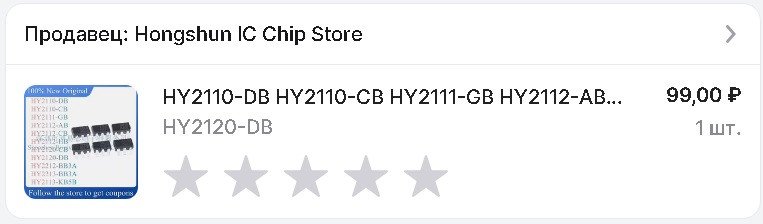

Также заказал чипы с индексом D, это 2,25В снизу и 4,28В сверху, 10 шт за 99 рублей:
План был либо на новый аккум пересадить разъём со старого, либо с нового аккума банки припаять к старому контроллеру, а на нём заменить чип на более щадящий.

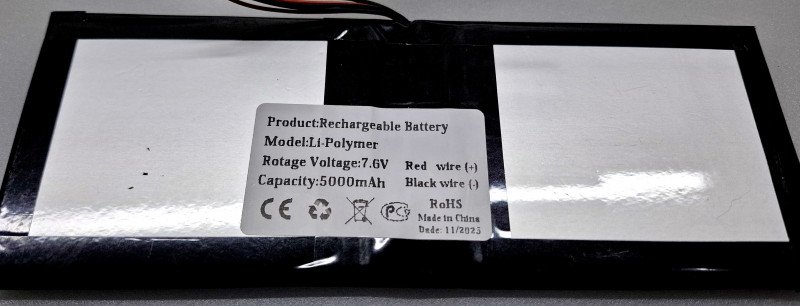

Пришло:
На вид всё нормально, тоже заявлено чуть большее напряжение, 3,8В на банку вместо 3,7В, только по габаритам сильно меньше родной:

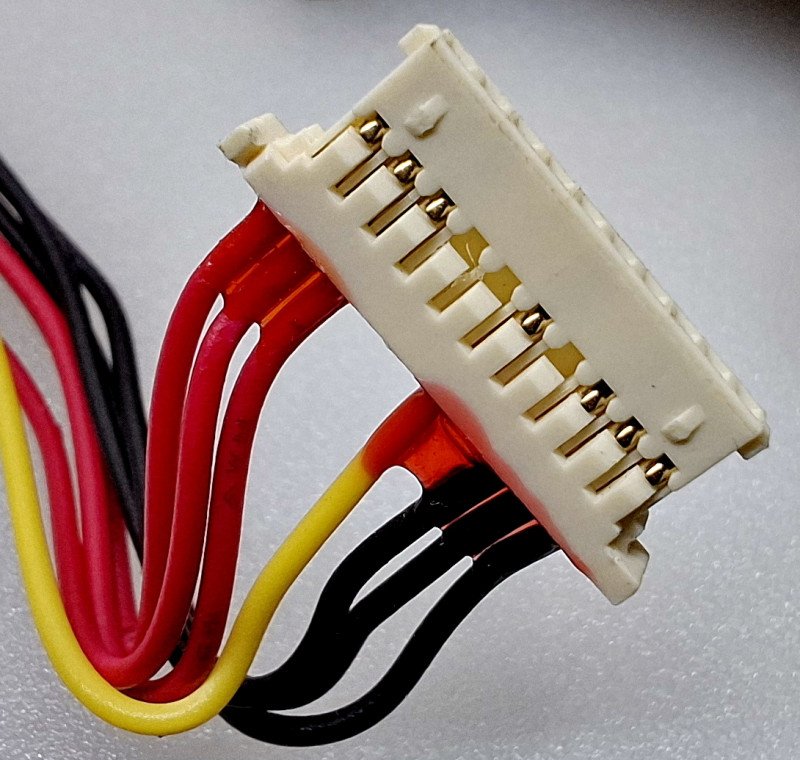

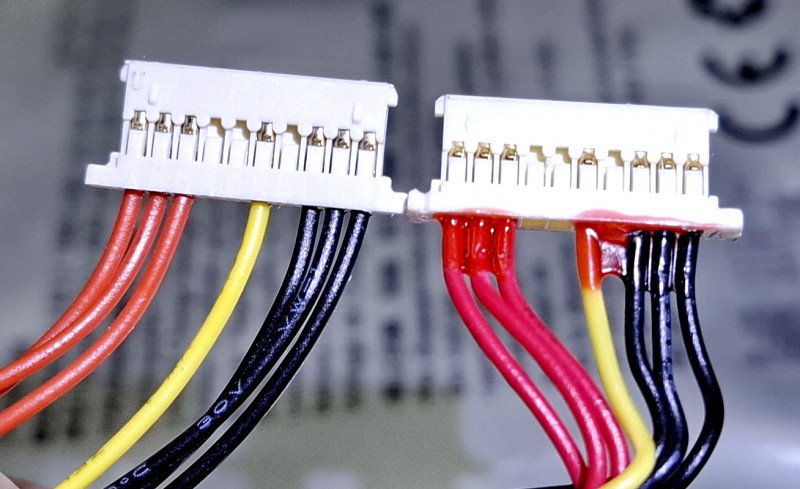

Зато разъём прям в тютельку, наверняка можно просто подключить и пользоваться.

Но после сюрприза с завышением напряжения на старой батарее надо бы убедиться, что в новой с этим всё в порядке, – ну, мало ли.

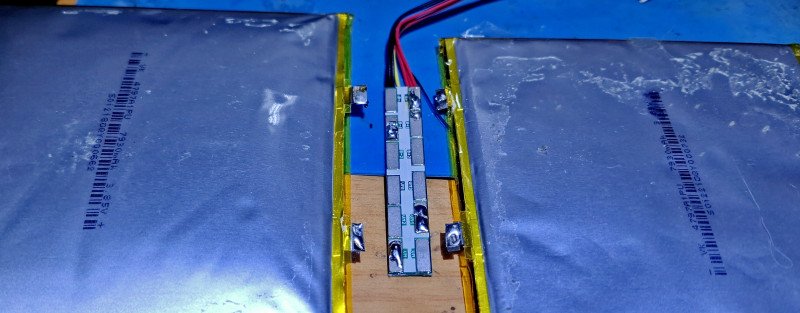

Вскрываю:

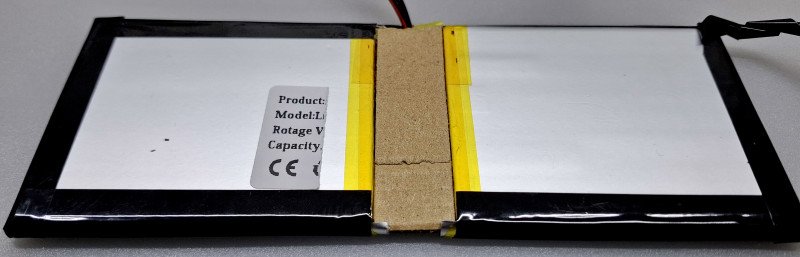

Хыыы… картоночка! Настоящая! Из Китая!)))

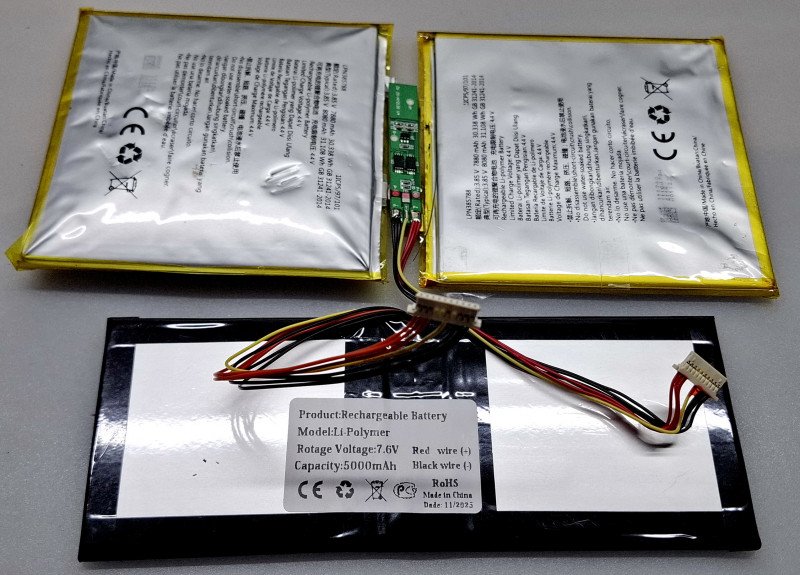

Удаляю и сравниваю:

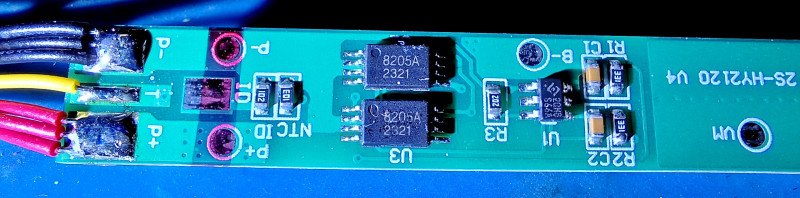

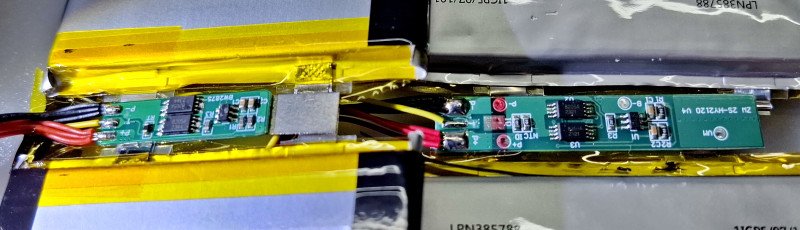

Платы чуть разные, но начинка совершенно идентичная, даже мосфеты ровно те же:
Но тут попался чип с индексом L – это 4,25В сверху и 2,8В снизу.
Не нравятся мне эти 2,8В, много это, да и зря, что ли, нужные чипы заказал?

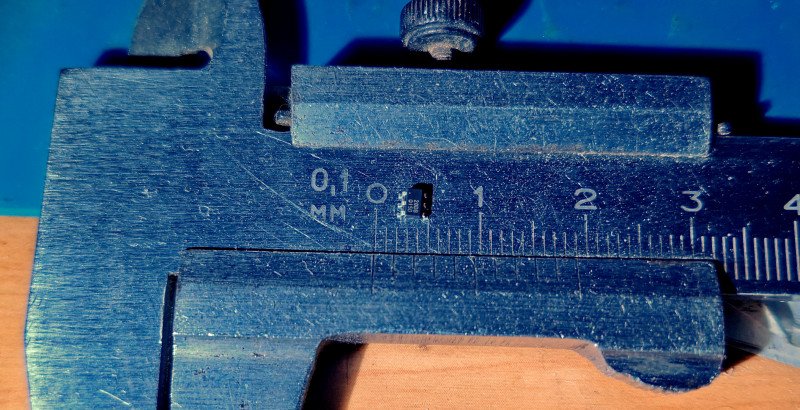

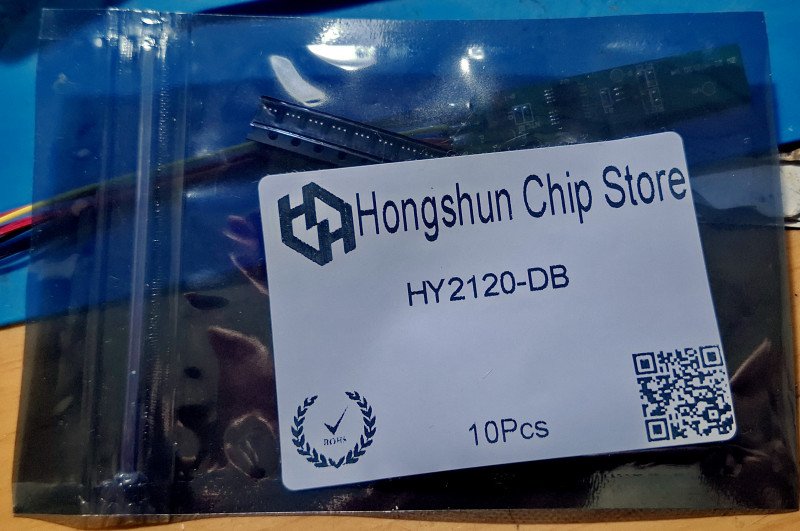

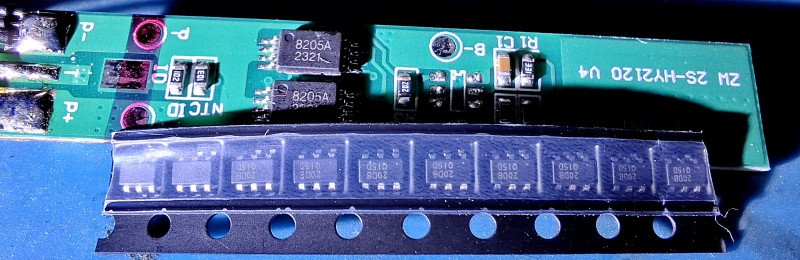

И они даже уже пришли:
Распаиваю старый аккум:
Сдуваю негодный чип:

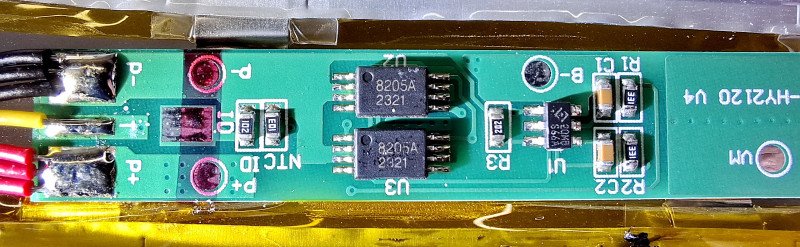

Примеряю, припаиваю, отмываю:
Приляпываю снятые с нового аккума банки:
С лёгким волнением замеряю напряжение на разъёме – а там пусто….

Где-то ошибся? Или перегрел, пока паял?
Или… вдруг он чуть умнее ожиданий и не подключит выход, пока впервые не увидит зарядку??

Пробую подать зарядный ток – ха! Пошёл! ))
Проверяю снова и – ура, есть напряжение на выходе!

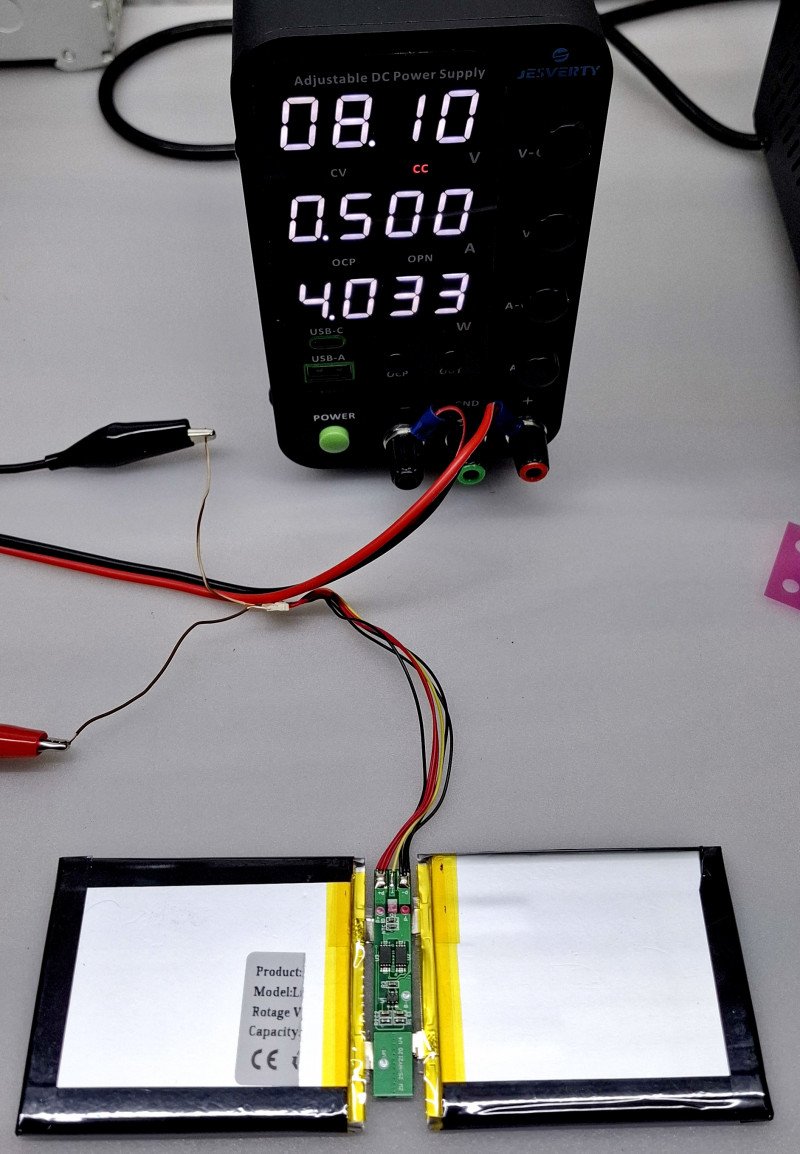

Дозаряжаю с контролем напряжения отсечки:
На последних милливольтах повысил ток и поймал момент отключения заряда мультиметром на одной из банок – ровно 4,28В, точно по дейтшиту, даже удивительно.

Разброс между банками – 0,01В, приемлемо.

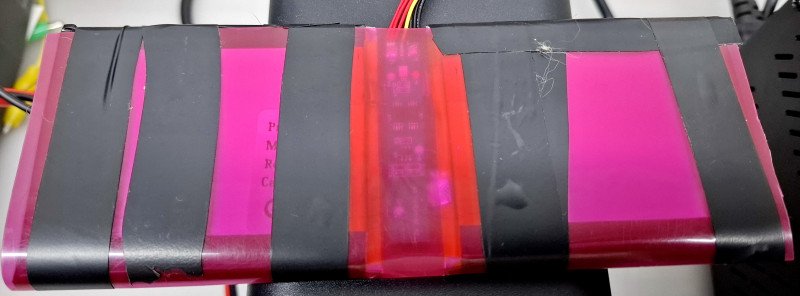

Завернул в изолятор:
Синей изоленты под рукой не оказалось, пришлось замотать чёрной, но кошачья шерсть должна добавить надёжности ))

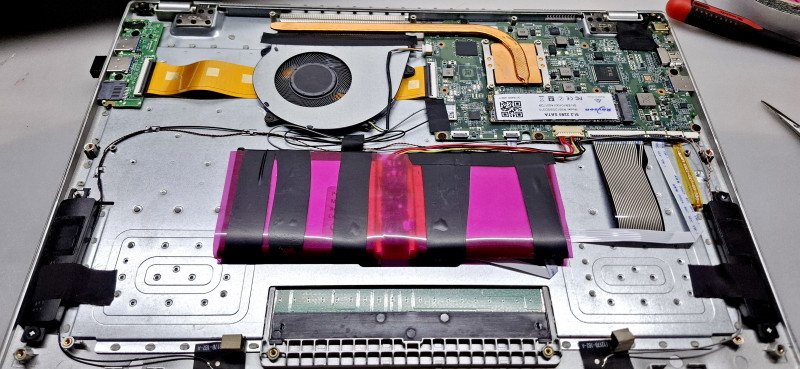

Приляпал в ноут на двусторонний скотч:
Места осталось – вагон, можно по четыре таких банки собрать в параллель, если приспичит.

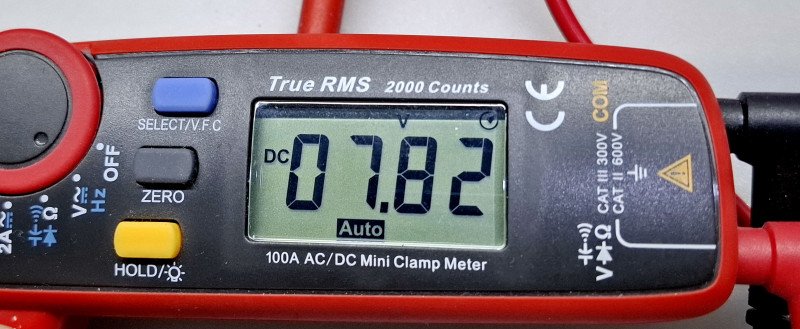

Ну и проверяю:
Работает!
Нормально работает — погонял немного, батарея держит.

Собрал, подключил штатный блок питания, около часа дожидался полного дозаряда, отдал в эксплуатацию.

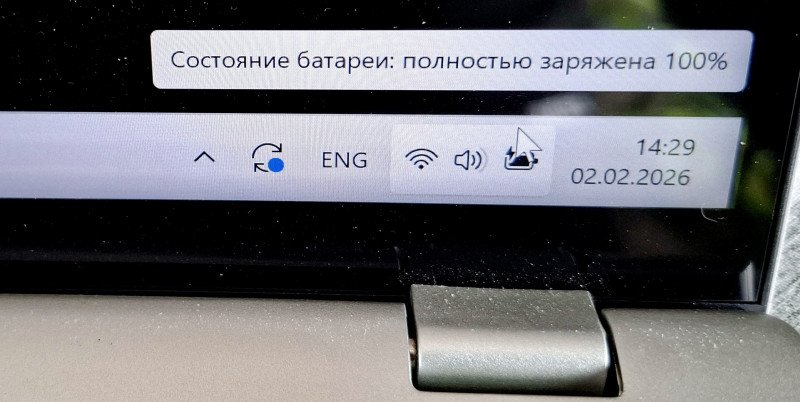

Эта фота сделана через две недели обкатки:
Сеанс колхозинга завершён, результат предлагаю признать удовлетворительным.

Теперь можно смело для любых подобных ноутов заказывать любые подходящие по размеру банки с полной уверенностью в успехе трансплантации.

Всем – удачных колхозов!
