Пульсации света LED прожекторов и осциллограммы тока
Исследуем три 20-ваттных прожектора: Philips 20W 4000K, Gauss Elementary 20W 4000K, и старенький еще в разборном корпусе Noname, тоже мощностью 20W. Они с разными коэффициентами пульсаций света. Осциллограмма потребляемого тока может кое-что рассказать о схемотехнике изделий.
Прожекторы:

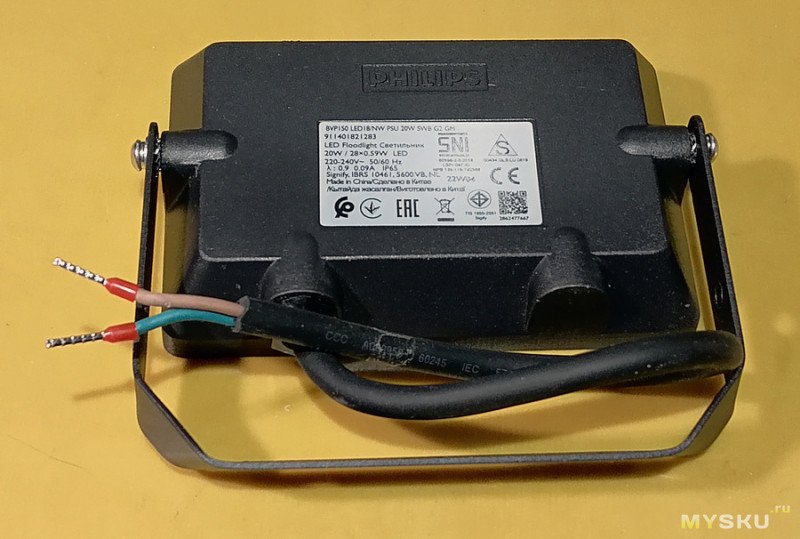

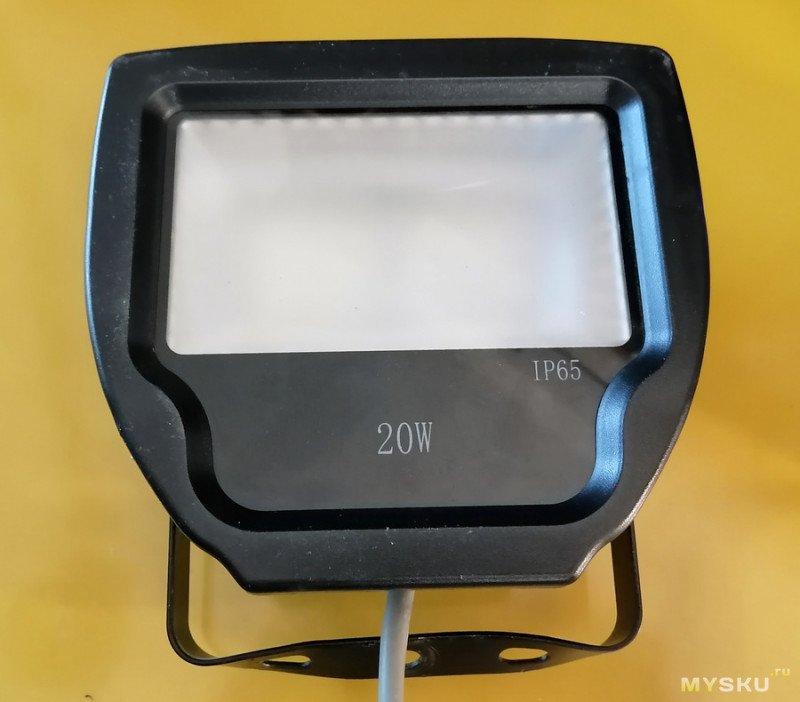

Philips 20W 4000K приобретен на Озоне

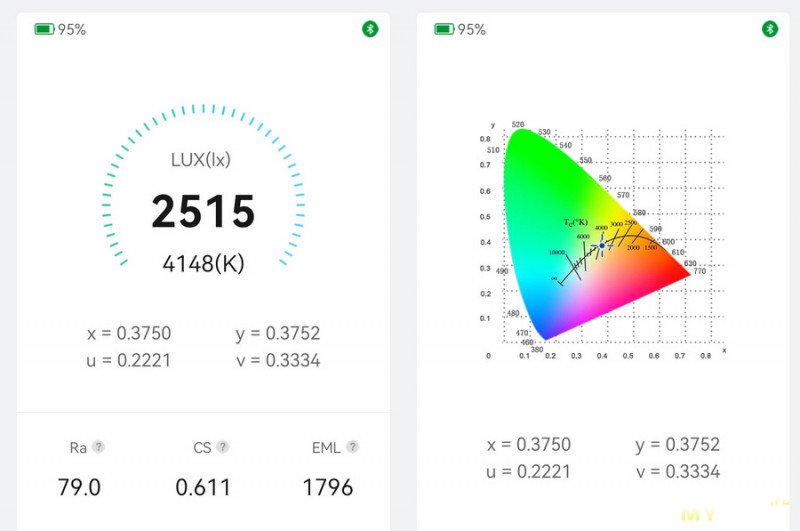

Gauss Elementary 20W 4000K — о нем недавно был обзор (ссылка)
Noname 20W 4000K
Это старый разборный прожектор, в котором я когда-то заменил отработавшие ресурс светодиодные платы и эл. конденсаторы.
Теория вопроса

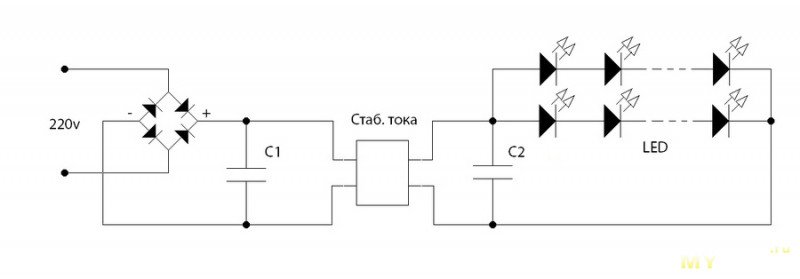

На рисунке упрощенная схема LED прожекторов и лампочек, имеющих в своем составе светодиодный драйвер. Который по сути импульсный стабилизатор тока питания светодиодов.
Изделия разных разработчиков отличаются разными значениями емкости конденсаторов C1 и C2, и даже какой-то из них (или оба) могут отсуствовать. От этого зависит уровень пульсаций света.
Если С1 достаточно большой емкости (десятки мкФ) — напряжение на входе LED драйвера более-менее стабильно, и после преобразователя пульсации света незначительны.
Если у C1 маленькая емкость (доли мкФ) или отсуствует совсем, то снизить пульсации можно выходным конденсатором C2. Но его емкость должна быть сотни мкФ.
При слишком малой емкости C1 и C2 (доли мкФ), или отсуствии обеих конденсаторов — пульсации света будут иметь максимальный размах, от полной яркости до погасания светодиодов.
Осциллограммы тока потребляемого из сети
Устройства, содержащие выпрямитель сетевого напряжения, могут потреблять ток из сети импульсами — если после выпрямителя стоит сглаживающий конденсатор значительной емкости. Осциллограммы питающего напряжения, потребляемого тока, и пульсации напряжения на нагрузке:
В установившемся режиме на конденсаторе присуствует какое-то напряжение. И пока сетевая синусоида не достигнет этого значения, диоды выпрямителя закрыты, и ток из сети не потребляется. Ближе к вершине синусоиды диоды открываются, и конденсатор начинает заряжаться. Когда синусоида переходит вершину и спадает ниже на напряжения конденсаторе — диоды закрываются, и потребление тока прекращается до следующего полупериода.

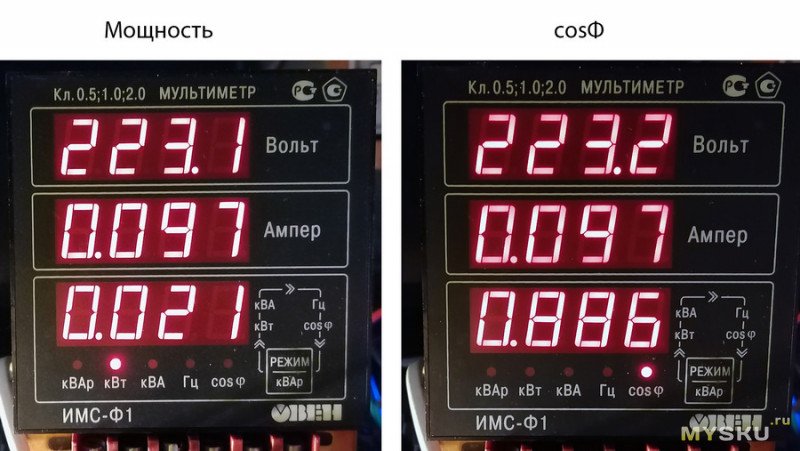

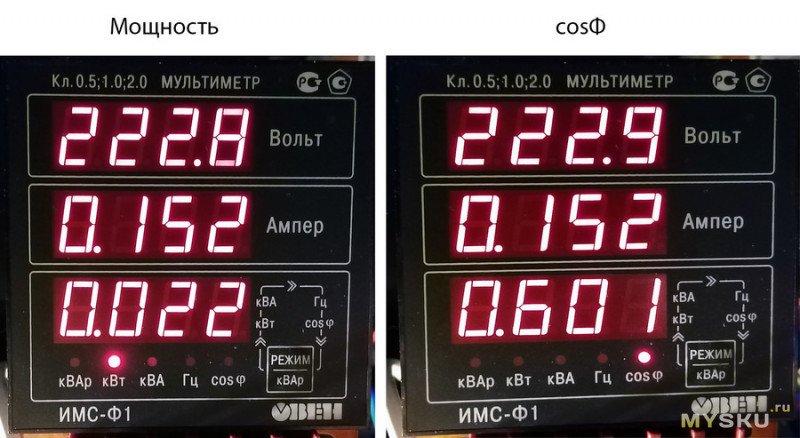

От формы потребляемого тока зависят показания измерителя коэффициента мощности cosФ. Заметим что чем слабее пульсации прожектора — тем меньшее cosФ показывает прибор:

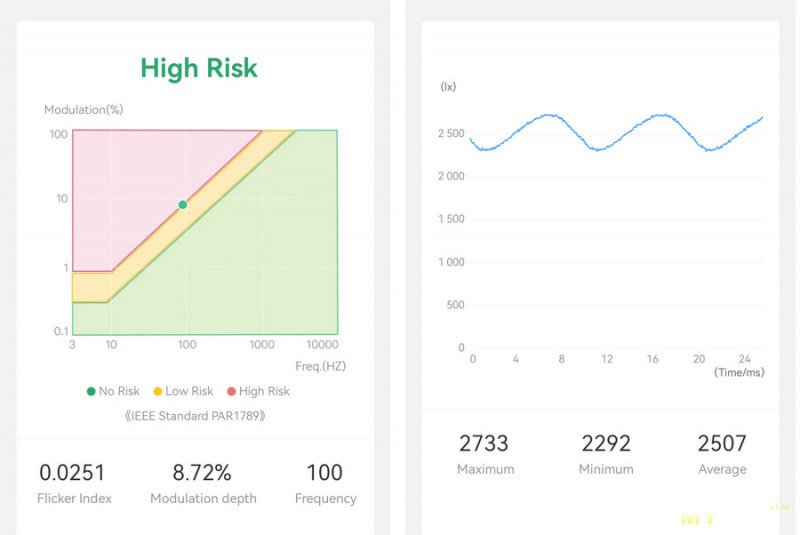

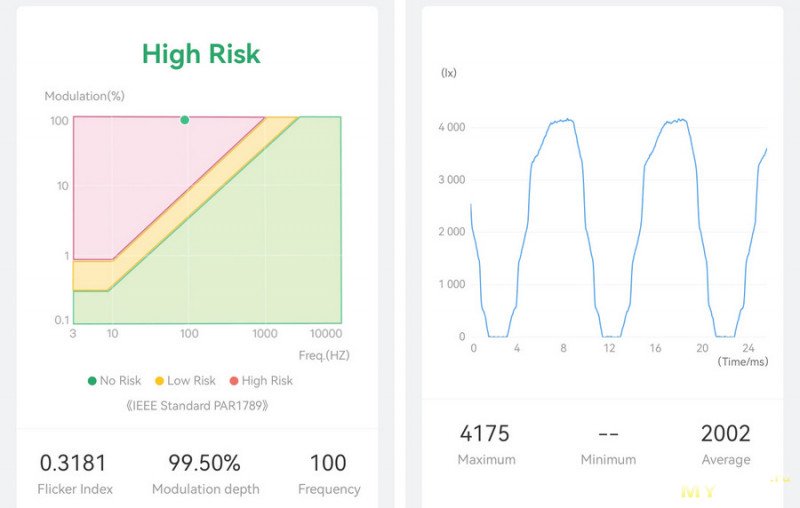

На рисунке ниже сведены графики пульсаций света наших прожекторов:
Синим цветом на всех осциллограммах показано сетевое напряжение, а красным — форма тока, потребляемого прожектором.

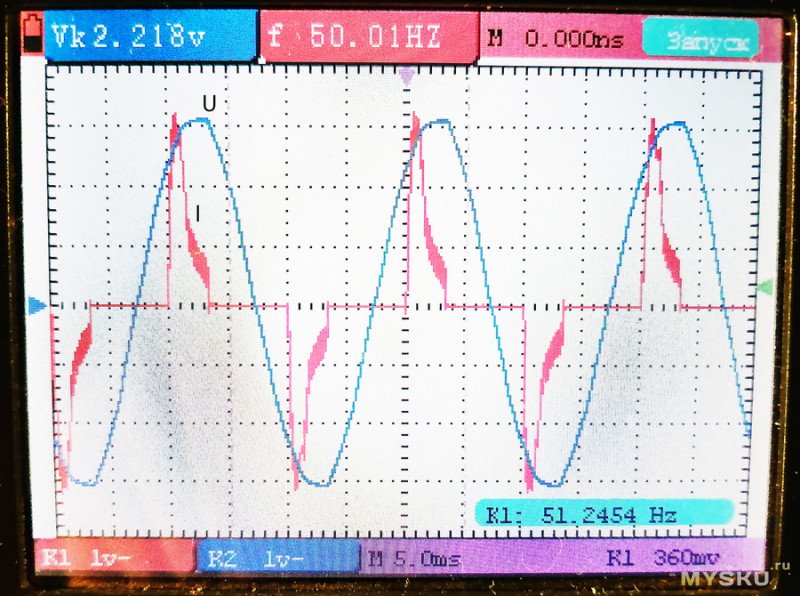

Оциллограмма тока прожектора Philips. Как видим форма тока почти повторяет форму питающего напряжения. Значит конденсатор C1 или отсуствует, или имеет очень маленькую емкость. Пульсации света максимальны.
Оциллограмма тока прожектора Gauss Elementary. Фронт броска тока происходит при достаточно большом напряжении синусоиды, значит конденсатор C1 имеет большую емкость. Как следствие у этого прожектора незначительные пульсации.

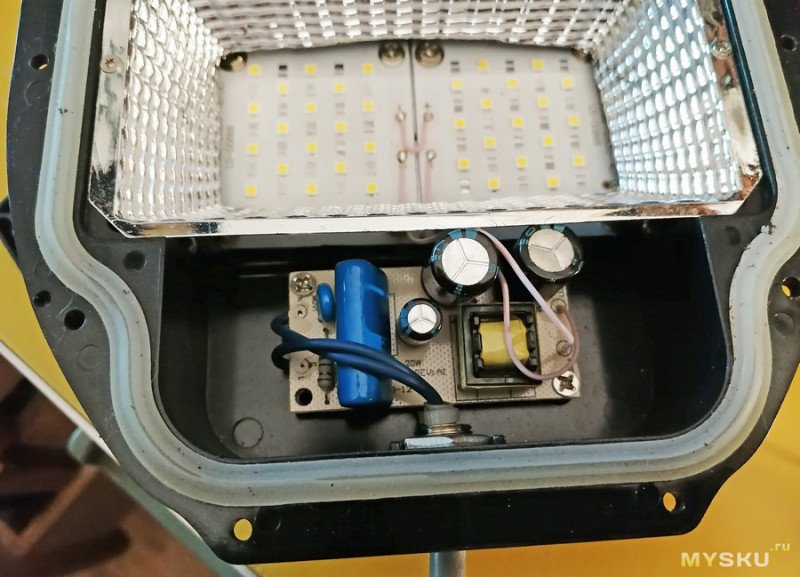

В разборном прожекторе, обозначенном Noname, конденсатор C1 полипропиленовый маленькой емкости. А конденсатор C2 по выходу стабилизатора тока наоборот большой емкости, и состоит из двух банок, соединенных параллельно. Поэтому пульсации света среднего уровня, похуже чем Gauss, но намного лучше чем Philips.
Как всё это происходило:
Прожекторы:

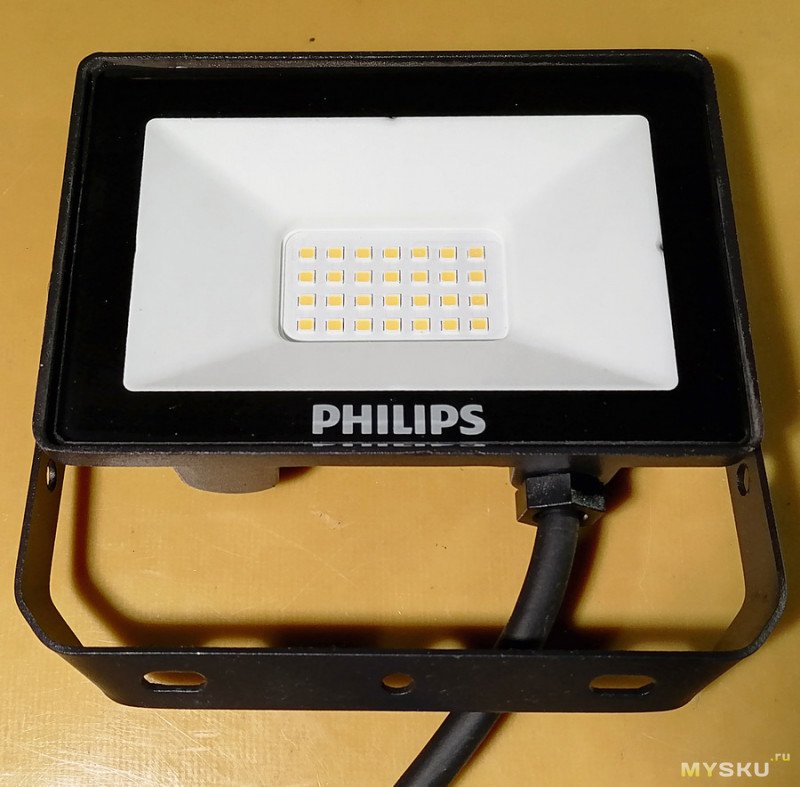

Philips 20W 4000K приобретен на Озоне
Подробнее о прожекторе Philips
Gauss Elementary 20W 4000K — о нем недавно был обзор (ссылка)

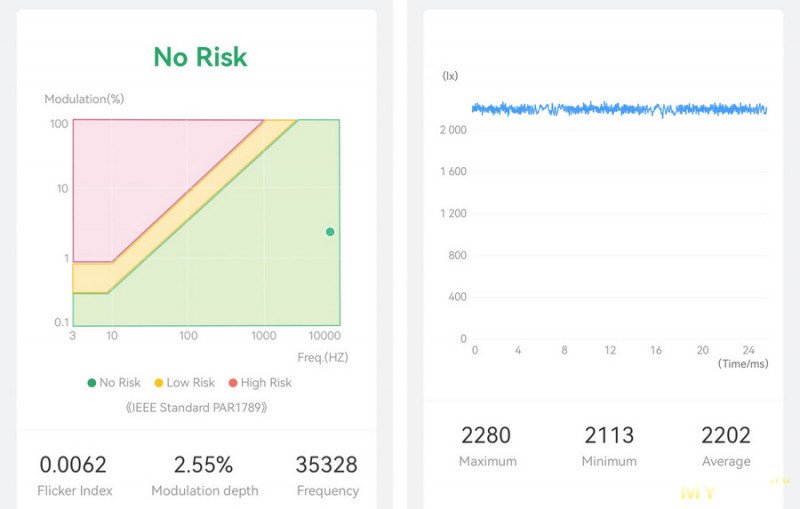

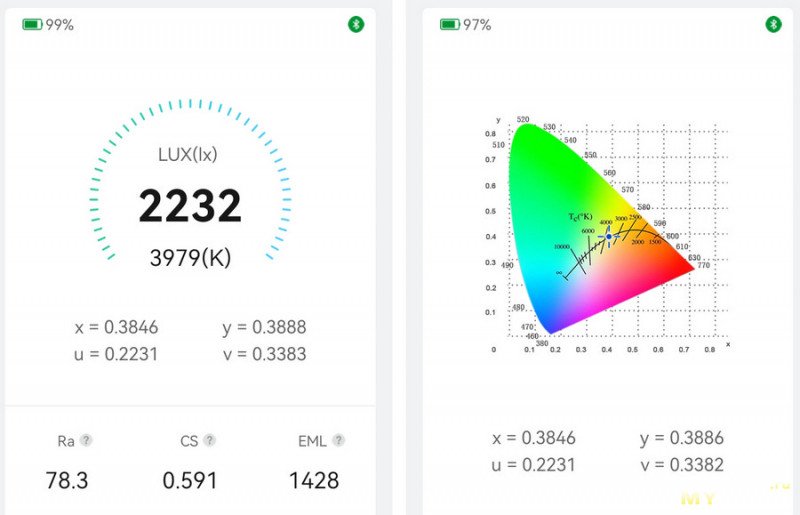

Мои замеры прожектора Gauss
Noname 20W 4000K
Это старый разборный прожектор, в котором я когда-то заменил отработавшие ресурс светодиодные платы и эл. конденсаторы.
Замеры и внутренности прожектора
Теория вопроса
На рисунке упрощенная схема LED прожекторов и лампочек, имеющих в своем составе светодиодный драйвер. Который по сути импульсный стабилизатор тока питания светодиодов.
Изделия разных разработчиков отличаются разными значениями емкости конденсаторов C1 и C2, и даже какой-то из них (или оба) могут отсуствовать. От этого зависит уровень пульсаций света.
Если С1 достаточно большой емкости (десятки мкФ) — напряжение на входе LED драйвера более-менее стабильно, и после преобразователя пульсации света незначительны.
Если у C1 маленькая емкость (доли мкФ) или отсуствует совсем, то снизить пульсации можно выходным конденсатором C2. Но его емкость должна быть сотни мкФ.
При слишком малой емкости C1 и C2 (доли мкФ), или отсуствии обеих конденсаторов — пульсации света будут иметь максимальный размах, от полной яркости до погасания светодиодов.
Осциллограммы тока потребляемого из сети

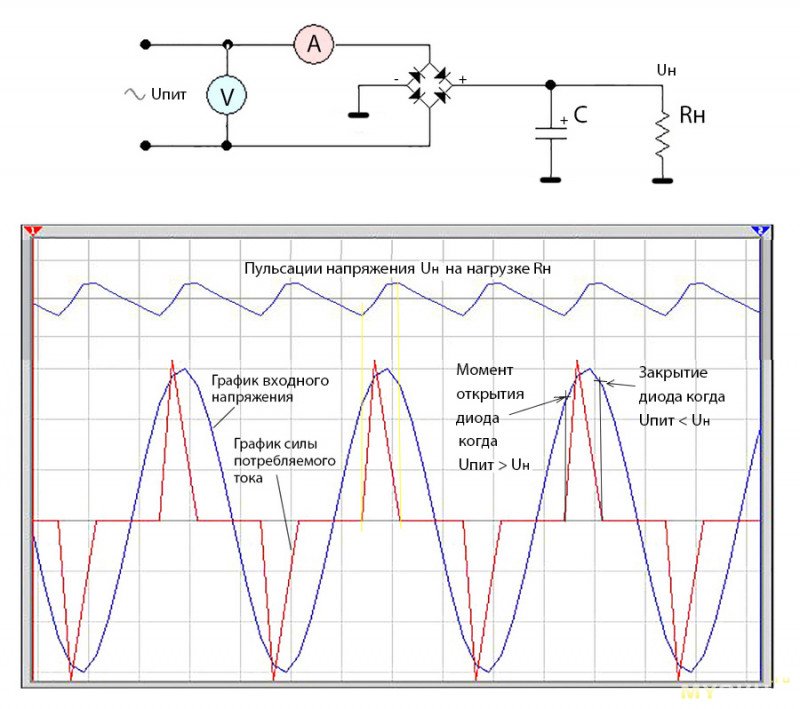

Устройства, содержащие выпрямитель сетевого напряжения, могут потреблять ток из сети импульсами — если после выпрямителя стоит сглаживающий конденсатор значительной емкости. Осциллограммы питающего напряжения, потребляемого тока, и пульсации напряжения на нагрузке:
В установившемся режиме на конденсаторе присуствует какое-то напряжение. И пока сетевая синусоида не достигнет этого значения, диоды выпрямителя закрыты, и ток из сети не потребляется. Ближе к вершине синусоиды диоды открываются, и конденсатор начинает заряжаться. Когда синусоида переходит вершину и спадает ниже на напряжения конденсаторе — диоды закрываются, и потребление тока прекращается до следующего полупериода.

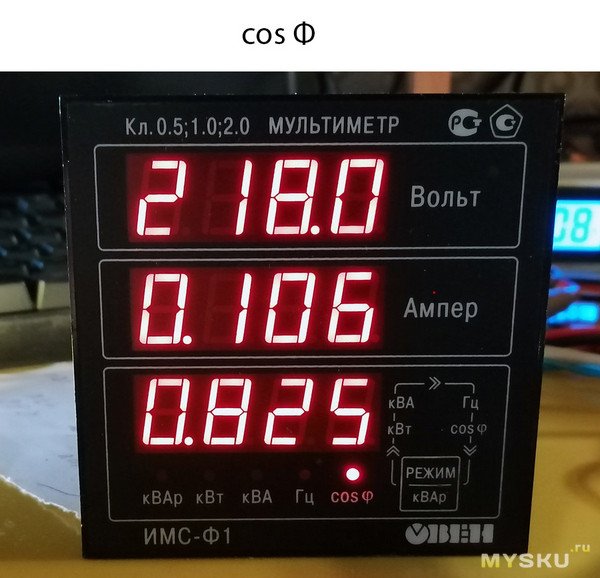

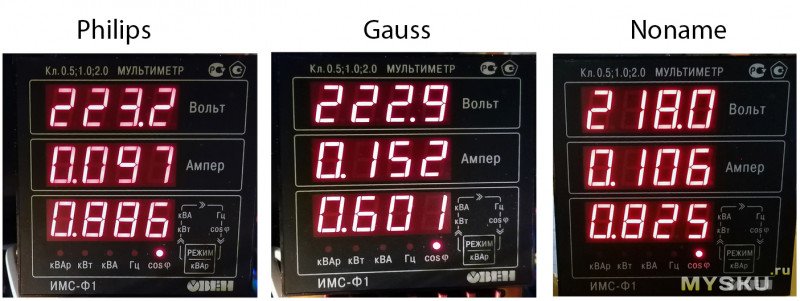

От формы потребляемого тока зависят показания измерителя коэффициента мощности cosФ. Заметим что чем слабее пульсации прожектора — тем меньшее cosФ показывает прибор:
На рисунке ниже сведены графики пульсаций света наших прожекторов:
Синим цветом на всех осциллограммах показано сетевое напряжение, а красным — форма тока, потребляемого прожектором.

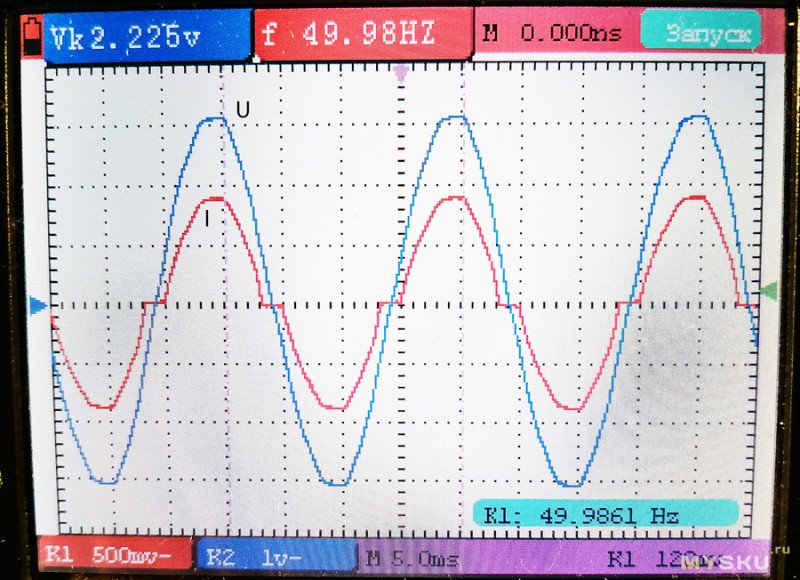

Оциллограмма тока прожектора Philips. Как видим форма тока почти повторяет форму питающего напряжения. Значит конденсатор C1 или отсуствует, или имеет очень маленькую емкость. Пульсации света максимальны.
