Простой powerbank с регулируемым напряжением
Зачем и почему:
для разных хобби-проектов, в основном связанных с ардуино и прочими низковольтными фенечками. Иногда нужно 5 вольт, иногда 9 вольт, иногда3 4 (исправленому верить) и т.д.
И иногда нужно не привязываться к USB порту компьютера или к сетевому адаптеру.
Всё на одной батарейке 18650, с зарядкой, регулятором напряжения (и тока) и показометром.
Ну, и разумеется, because I can.
Ни на что не претендую в плане оригинальности или «изюминок».

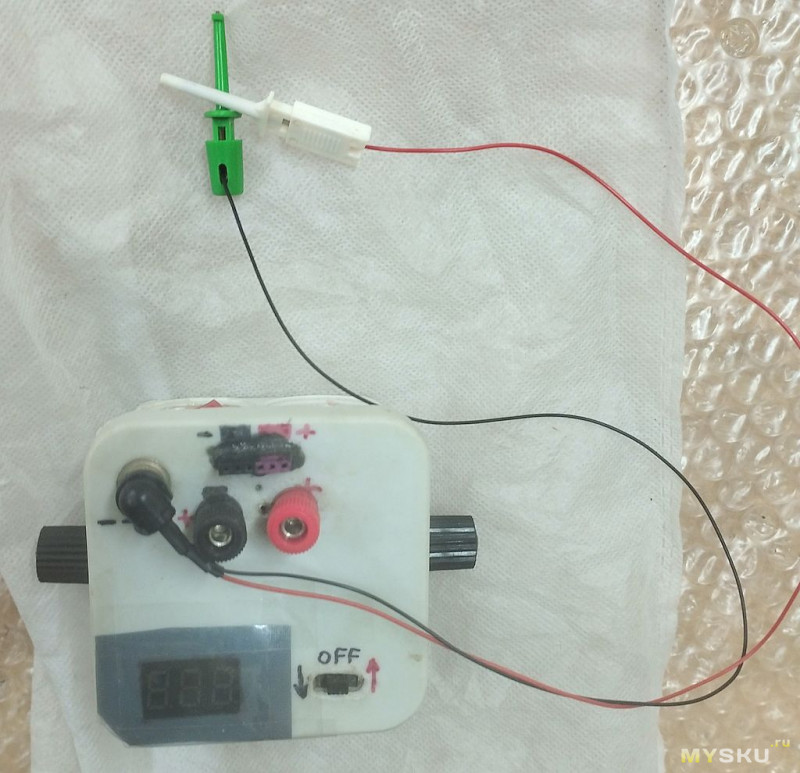

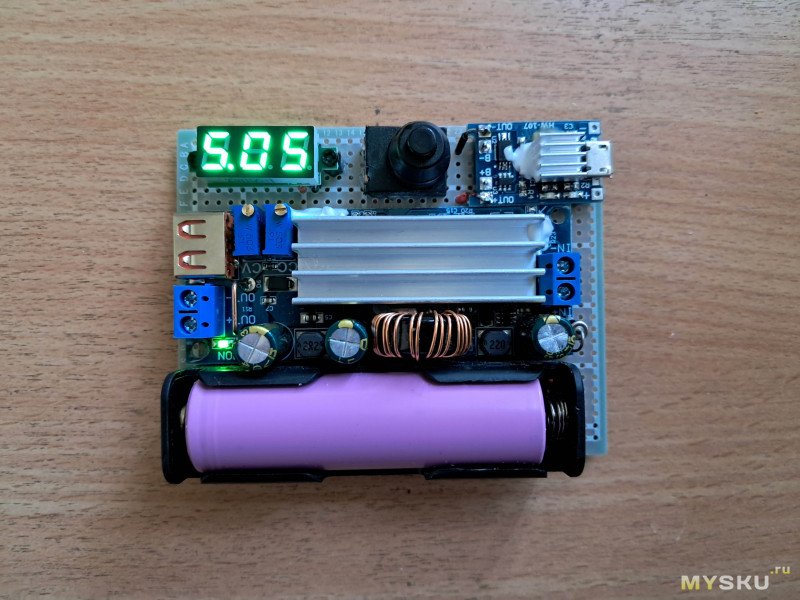

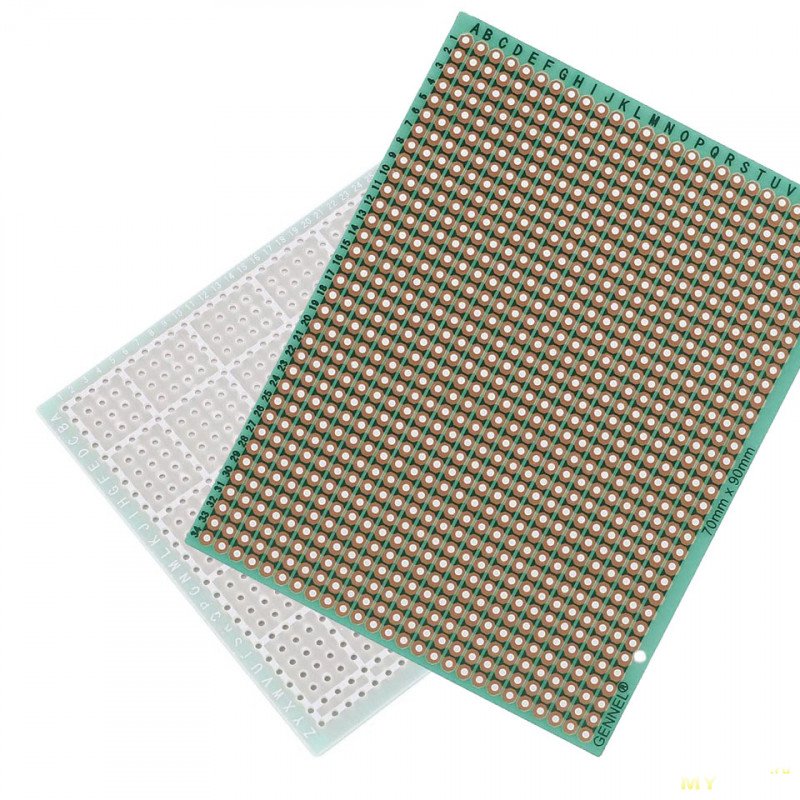

Просто набор стандартных блоков, уложил на стрипборд (это монтажная плата, но все отверстия на одной вертикали соединены между собой), кое-где стамеской соскоблил дорожки, протянул провода, заклеил снизу фотосмолой, налепил резиновые ножки.
«Приключение на 20 минут, войти и выйти!»

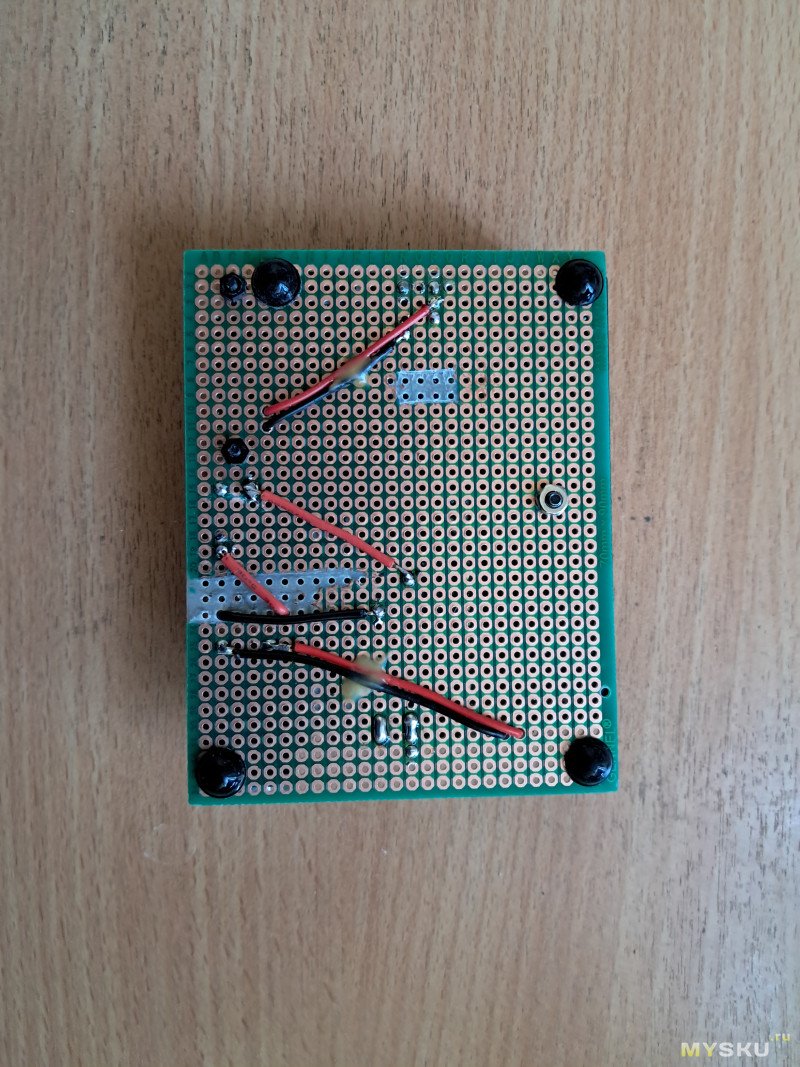

Вид снизу:
Компоненты:

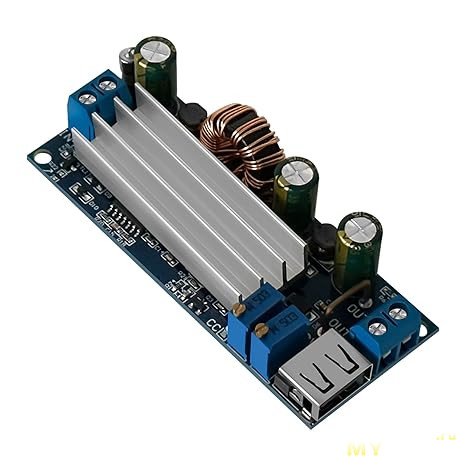

High-Power Adjustable Boost-Converter Step Up Transformer-Board 2-24V To 3-30V 80W 3.7V 6V 9V 12V Converters Module Adjustable Step Up With Usb
Единственное, что мне здесь немного не нравится: на плате ковертора стоит разъём USB. Когда покупал плату, думал что туда автоматически подаётся 5 вольт, но нет. Если выставить крутилкой выходное, например, 30 вольт, то все они на этот разъём и пойдут спокойненько. Не есть good. Хорошо бы сделать чтобы он отключался при выходе больше 5вольт, ну или хотя бы красненький огонёк зажигался, мол «берегите ваши USB!»
для разных хобби-проектов, в основном связанных с ардуино и прочими низковольтными фенечками. Иногда нужно 5 вольт, иногда 9 вольт, иногда
И иногда нужно не привязываться к USB порту компьютера или к сетевому адаптеру.
Всё на одной батарейке 18650, с зарядкой, регулятором напряжения (и тока) и показометром.
Ну, и разумеется, because I can.
Ни на что не претендую в плане оригинальности или «изюминок».
Просто набор стандартных блоков, уложил на стрипборд (это монтажная плата, но все отверстия на одной вертикали соединены между собой), кое-где стамеской соскоблил дорожки, протянул провода, заклеил снизу фотосмолой, налепил резиновые ножки.
«Приключение на 20 минут, войти и выйти!»
Вид снизу:Компоненты:High-Power Adjustable Boost-Converter Step Up Transformer-Board 2-24V To 3-30V 80W 3.7V 6V 9V 12V Converters Module Adjustable Step Up With Usb

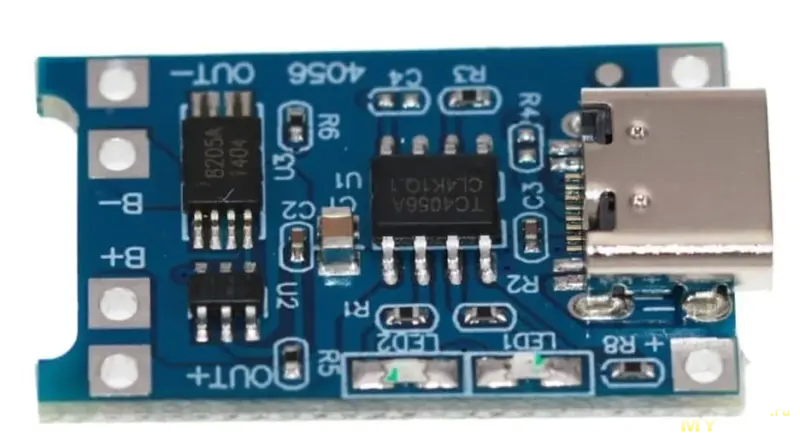

- зарядка для 18650 На чип 4056 прилеил радиатор, он довольно сильно греется при зарядке

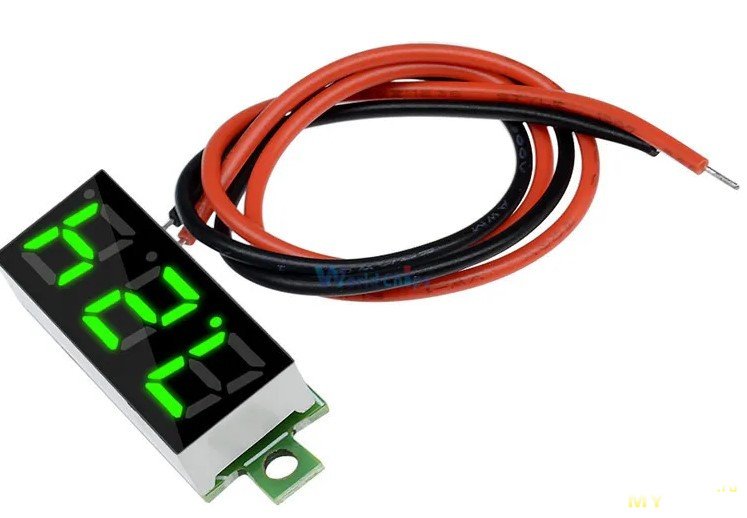

- напряжёметр двухпроводной 0.28 Inch 2.5V-30V Mini Digital Voltmeter

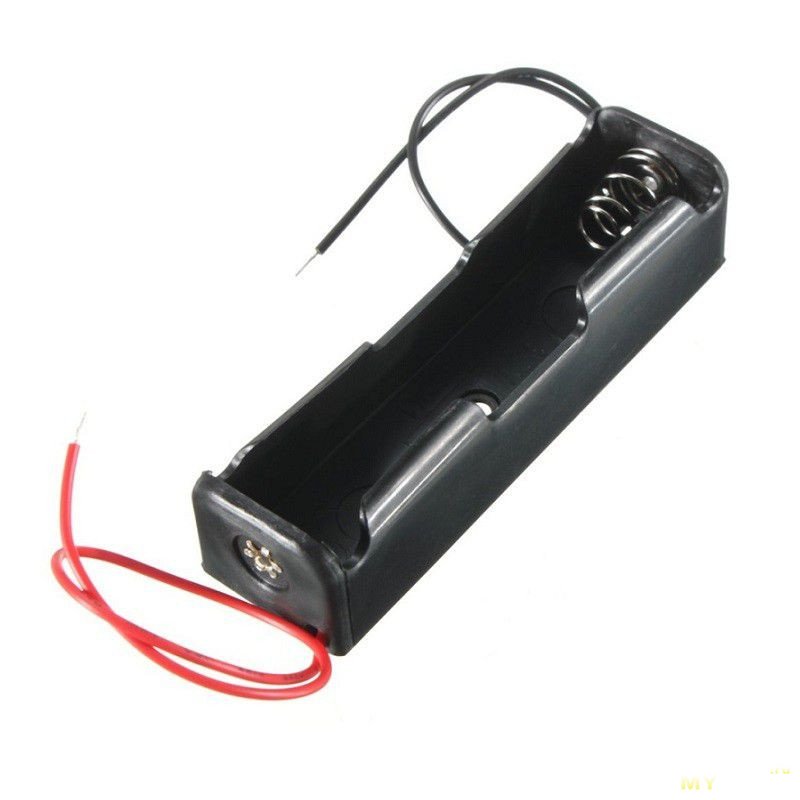

- держатель аккумулятора
- кнопка noname выдрана из какой-то старой настольной лампы
Единственное, что мне здесь немного не нравится: на плате ковертора стоит разъём USB. Когда покупал плату, думал что туда автоматически подаётся 5 вольт, но нет. Если выставить крутилкой выходное, например, 30 вольт, то все они на этот разъём и пойдут спокойненько. Не есть good. Хорошо бы сделать чтобы он отключался при выходе больше 5вольт, ну или хотя бы красненький огонёк зажигался, мол «берегите ваши USB!»
