TASI TA612C. Портативный цифровой термометр с функцией регистрации и поддержкой до четырёх термопар

После замены паяльной станции для пайки BGA (менял «Термопро» на «Буржуйку», так как на «Термопро» нашёлся покупатель) возникла необходимость проконтролировать температурный профиль процесса пайки с использованием независимых термопар. С новой станцией раньше не работал, поэтому не было понимания, как она реально ведёт себя по температуре на разных этапах пайки.

Для BGA-монтажа критично соблюдение температурного профиля, включающего этапы предварительного нагрева (preheat), выдержки/насыщения (soak) и оплавления припоя (reflow), поскольку отклонения по скорости нагрева, максимальной температуре или времени выдержки могут приводить к дефектам пайки — неполному пропаю, перегреву компонентов или деформации печатной платы.


TASI TA612C — портативный цифровой термометр-регистратор с поддержкой до четырёх термопарных входов (версия C). Прибор работает с термопарами типов K и J и может использоваться для контроля температуры в лабораторных условиях, мастерских — при выполнении различных технических задач.

Официальная страница устройства: ссылка

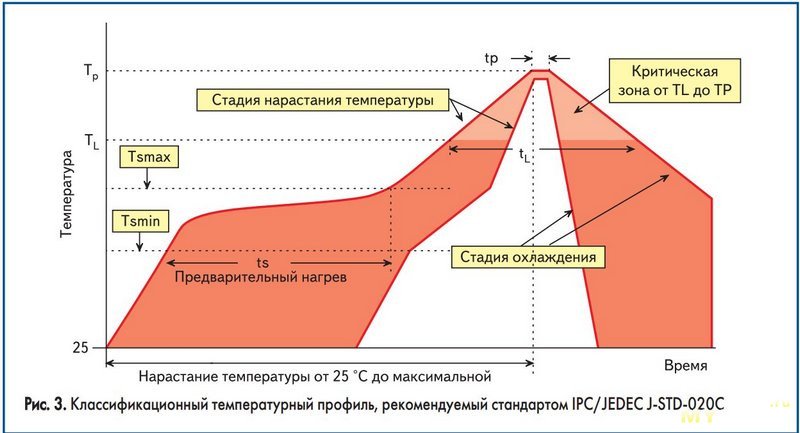

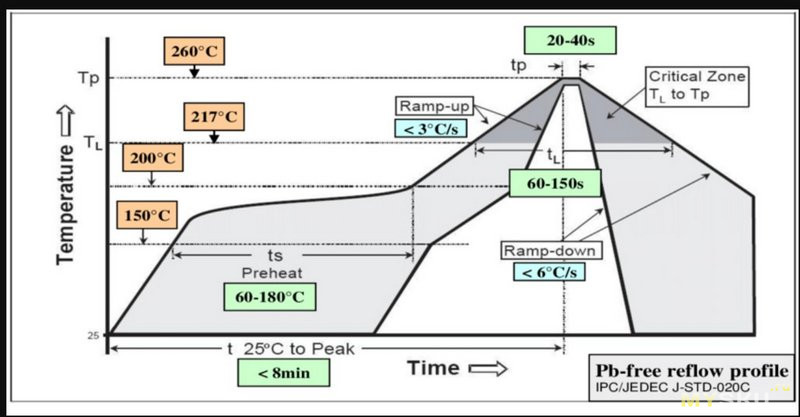

Примеры стандартного профиля
Сейчас действующий стандарт IPC/JEDEC J-STD-020F-2022, но вроде сами рекомендуемые графики не изменились.
Бессвинцовый припой

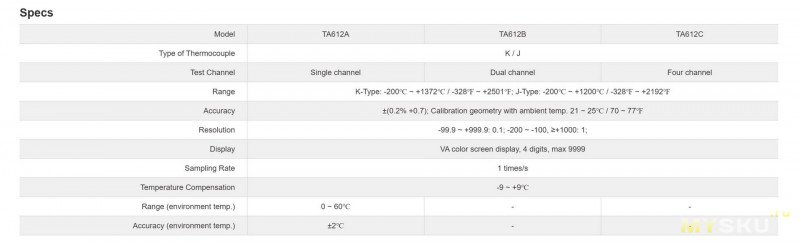

Основные характеристики

4 независимых канала для термопар типа K или J
Встроенная память — до 5000 записей
Разрешение 0,1 °C, точность ±(0,2 % + 0,7 °C)
Температурный диапазон: примерно -200 °C до +1372 °C для термопар типа K/J.

Комплектация

В базовый комплект входят:
Сам термометр
4 термопары типа K
USB-кабель, микро USB
Сумка для хранения
Инструкция (англ.)
Разъём micro-USB(устарел, но я его переделаю на USB-C), определяется на ПК как виртуальный COM-порт

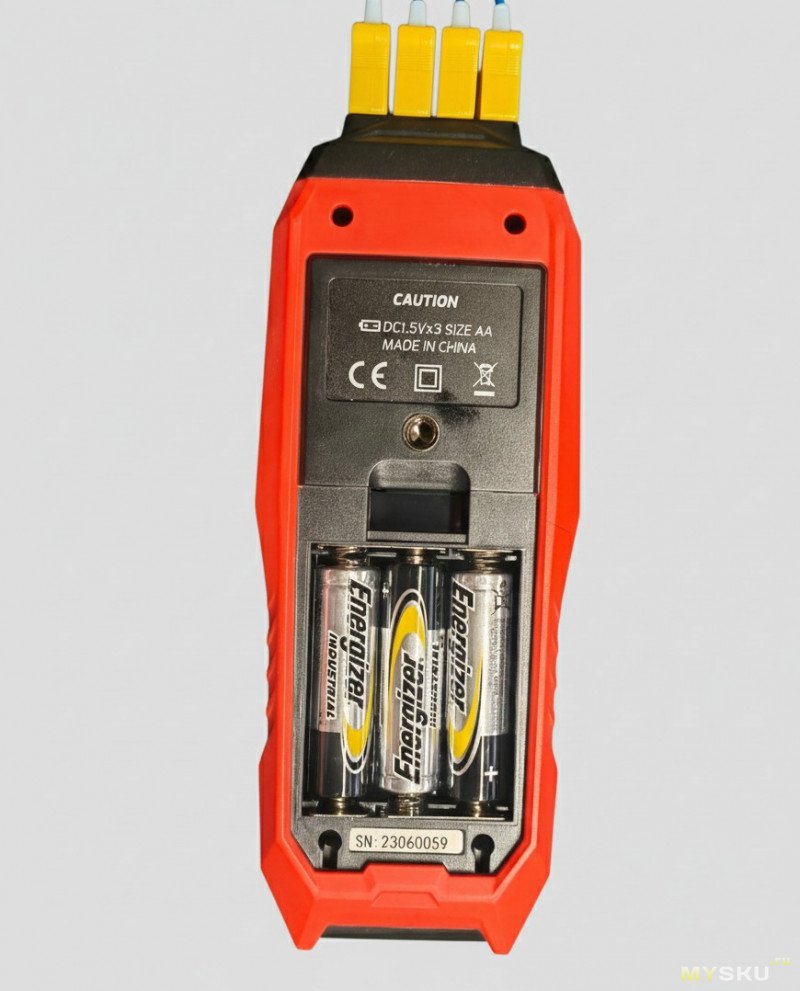

Питание от 3 батареек AA, при подключении USB питание берётся от компьютера
Автоматическое отключение не работает, если прибор подключён по USB

Функции измерений

Показывает максимальные, минимальные и средние значения.
Задержка данных (Data Hold), удобная для снимков текущих показаний.

Сигналы и предупреждения
Можно установить пороговые температуры — при выходе за них прибор подает звуковой и световой сигнал.
Перед выключением, подает звуковой сигнал примерно за 30сек.

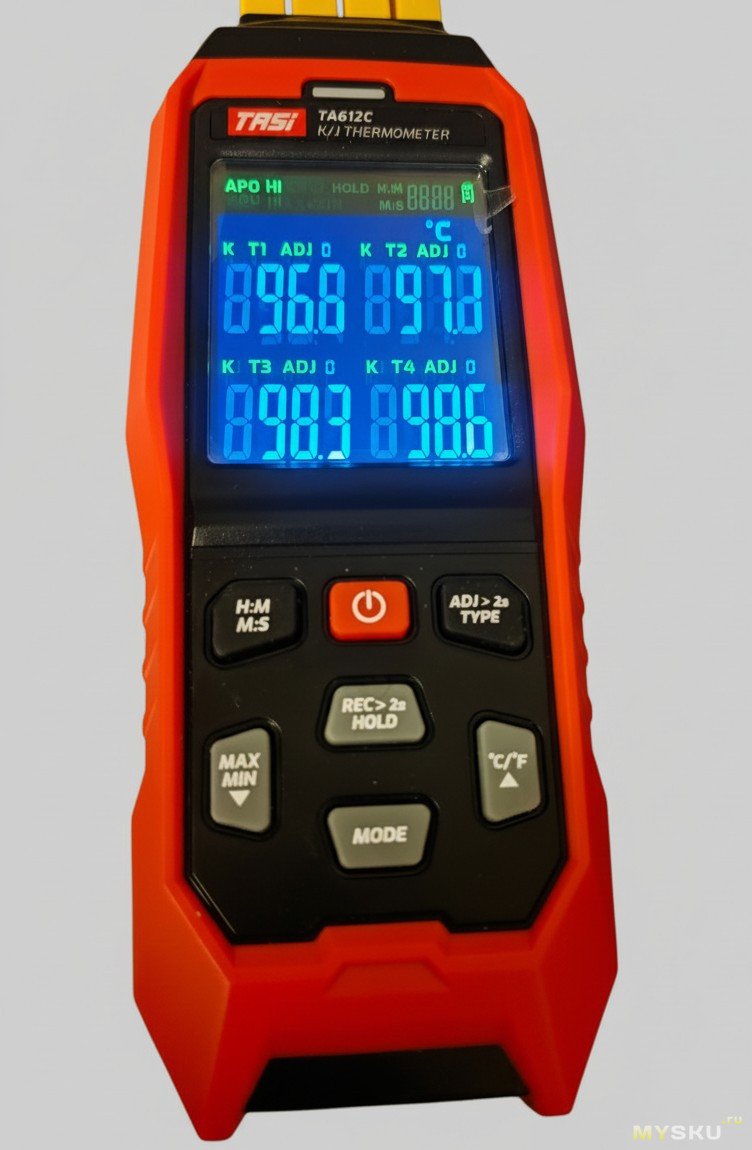

Немного фото

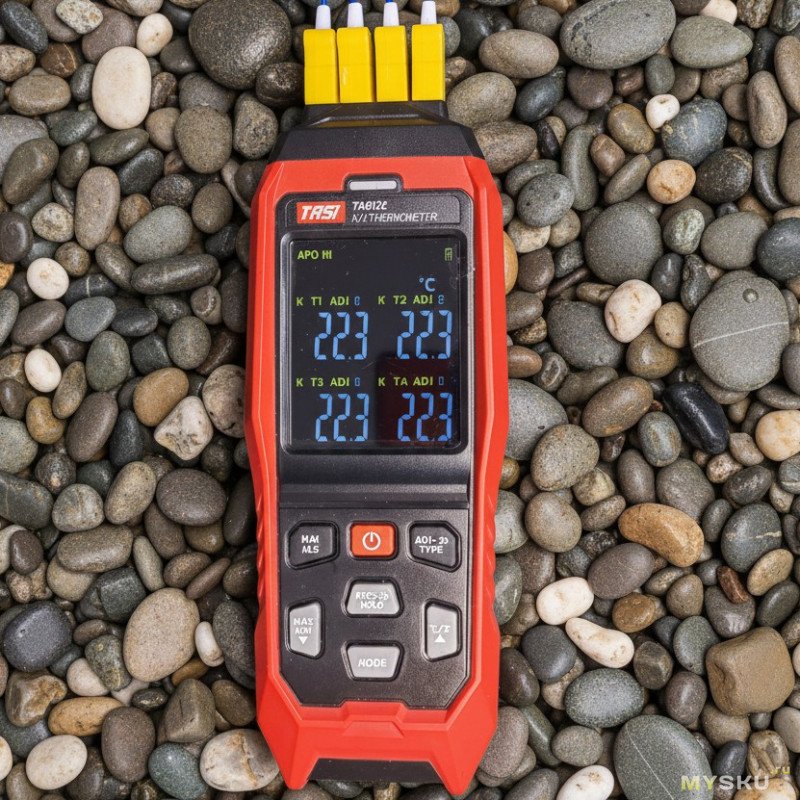

Комнатная температура

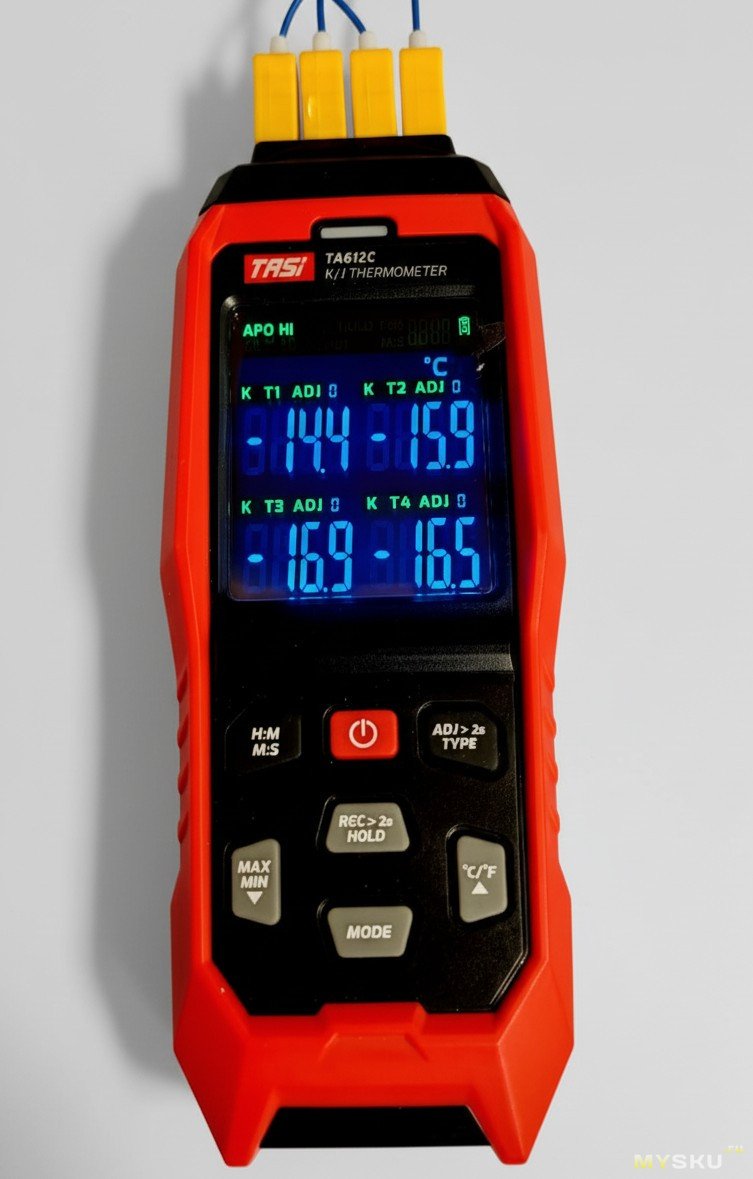

Морозилка
Датчики могут лежать по-разному и температура чуть отличается.

Чайник после закипания
Датчики могут лежать по-разному и температура чуть отличается.

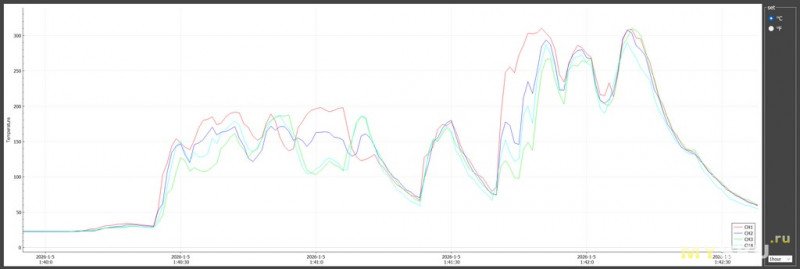

Датчики под горячим воздухом, пример снятия показаний по 4-м каналам

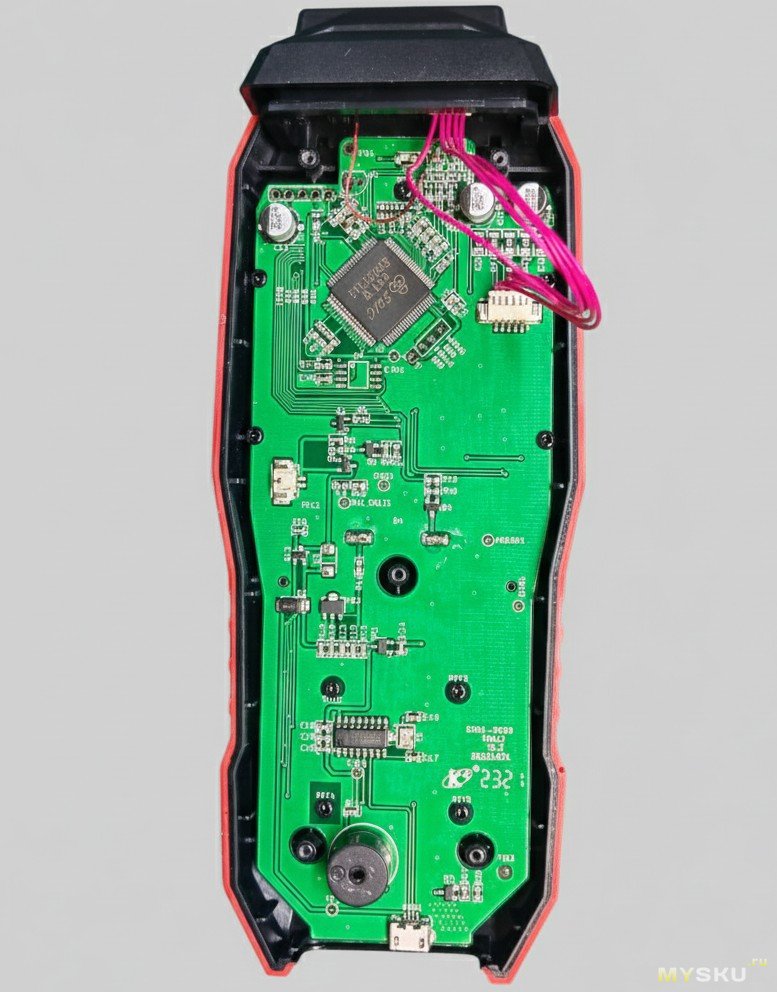

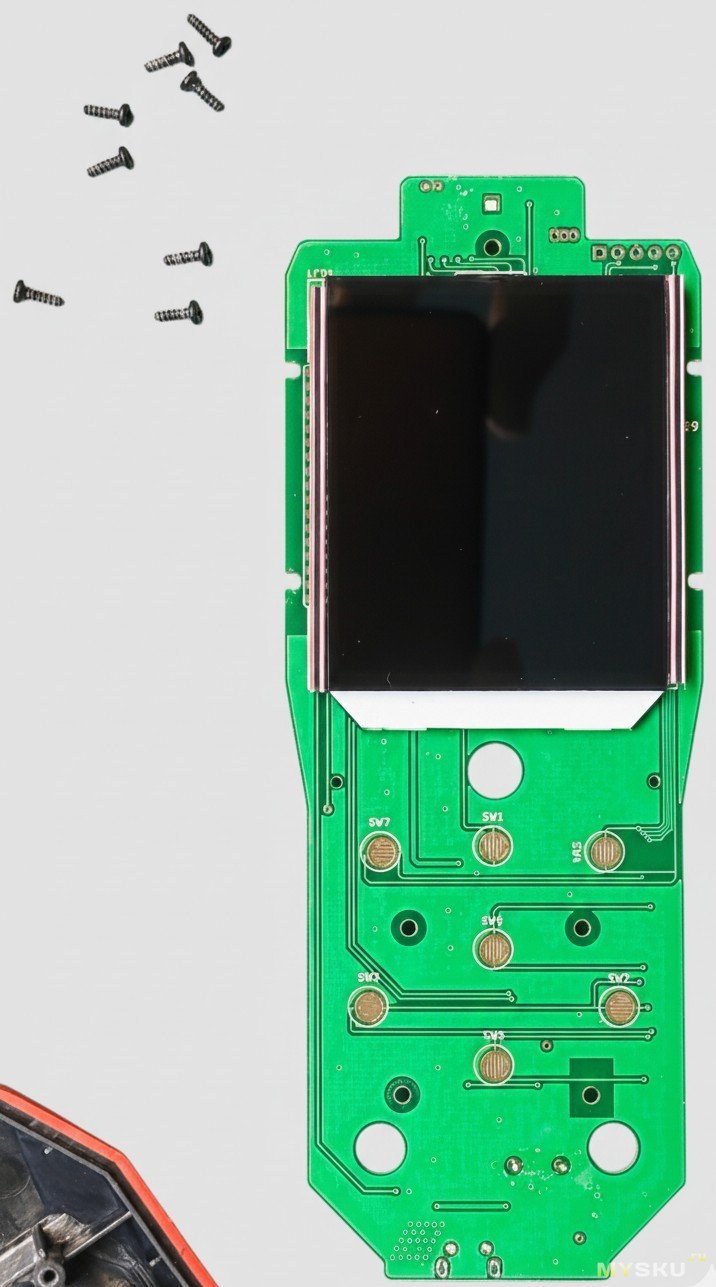

Богатый внутренний мир

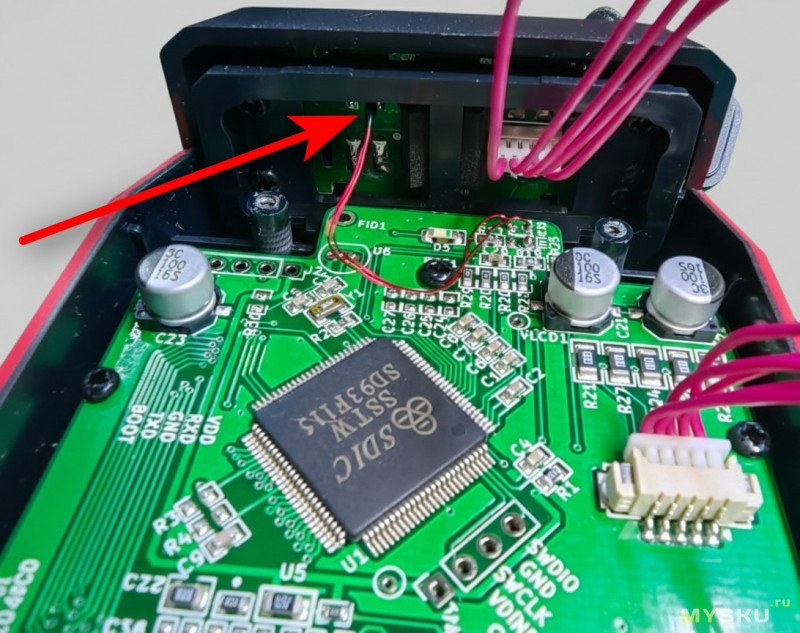

Компенсационный датчик-Датчик холодного спая
Микросхема связи по USB

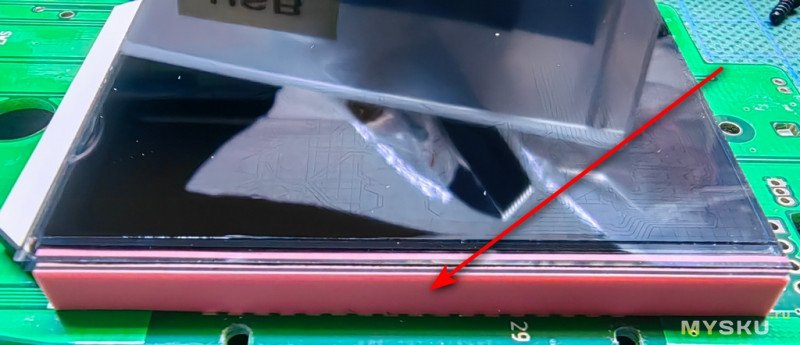

Дисплей с платой соединяется проводящей резинкой

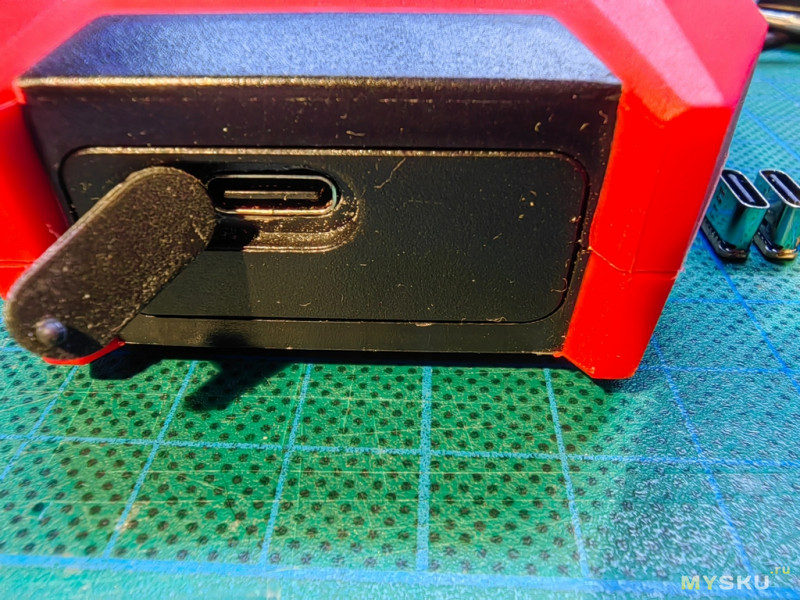

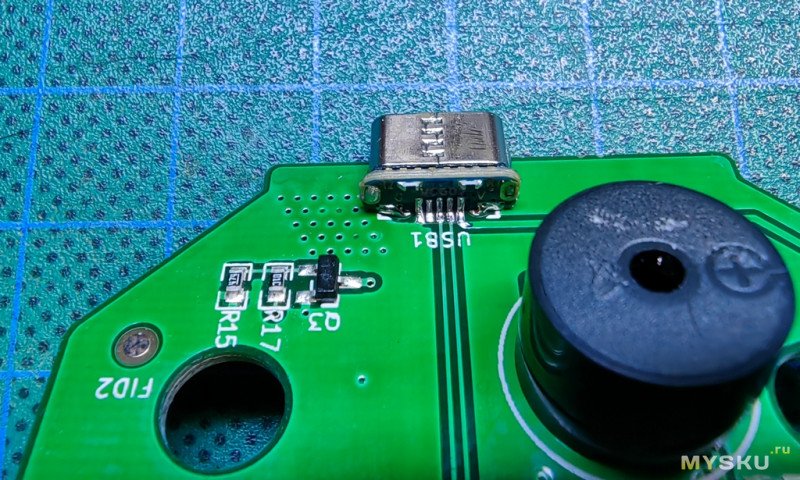

Переделка на USB-C
Тут все просто, выпаиваем старое гнездо и ставим гнездо из
обзора

Программа EnvironmentalTester
программа www.china-tasi.com/upperDown версия 1.22
В пакете идут программа и драйвера.

Скрины программы

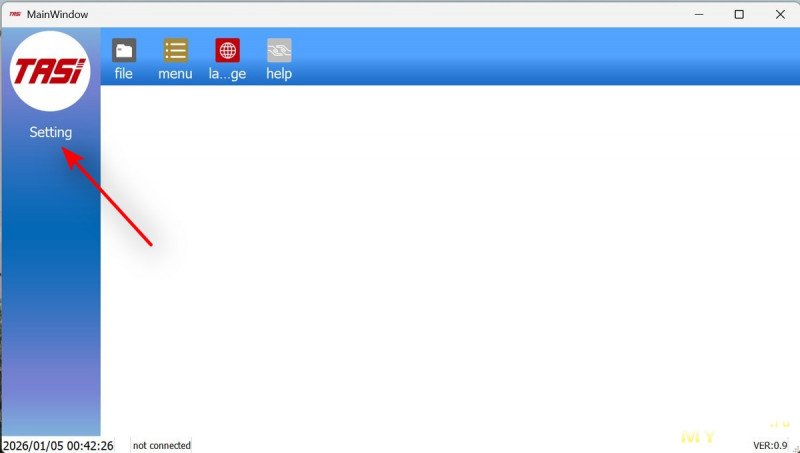

После установки и запуска программы заходим в настройки и выбираем виртуальный COM-порт, определившийся в Windows. Далее нажимаем Link — программа соединяется с TA612C.

После этого нажимаем Start, и начинается запись показаний температуры.

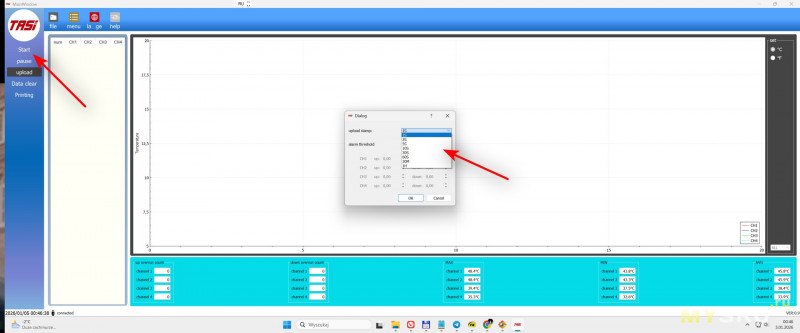

В разделе Menu можно задать интервал опроса датчиков (минимальное значение — 1 секунда), а также установить алармы по минимальной и максимальной температуре


Можно ещё долго рассказывать про прибор, но самое основное, думаю, я озвучил.
По традиции на вопросы отвечу, обзор дополню.
