Тестер QianLi iBridge A3 Tail Plug

Если кто-то следит за моими обзорами, то, возможно, уже заметил моё неравнодушие к различным нестандартным USB-тестерам.
В этот раз мой взгляд упал на довольно интересное устройство — тестер разъёмов QianLi iBridge A3.
Насколько я знаю, подобное оборудование на сайте ещё не обозревалось.

QianLi iBridge A3 — это небольшой тестер, предназначенный для быстрой диагностики разъёмов мобильной техники USB-C и Lightning. Кроме того, он обладает некоторыми возможностями обычного USB-тестера.

Полноценно протестировать разъём USB-C не так просто. Конечно, схему, мультиметр и пару переходников этот тестер не заменит, однако заметно упростит диагностику и, самое главное, позволит сэкономить время.

И почему я не купил его раньше?

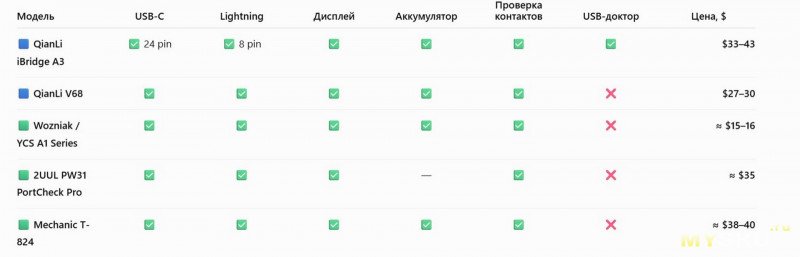

Подобные тестеры от разных производителей попадались мне и раньше, поэтому перед покупкой я решил немного изучить рынок и составил примерную сравнительную таблицу. Сравнив возможности разных моделей, цены и доступность на местном рынке, в итоге остановил свой выбор на QianLi iBridge A3.

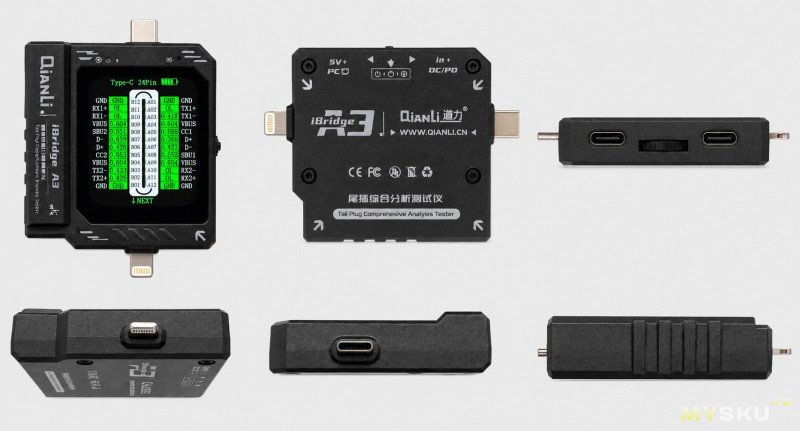

Внешний вид

Корпус небольшой, но назвать прибор совсем миниатюрным не получится — значительную часть передней панели занимает цветной дисплей.

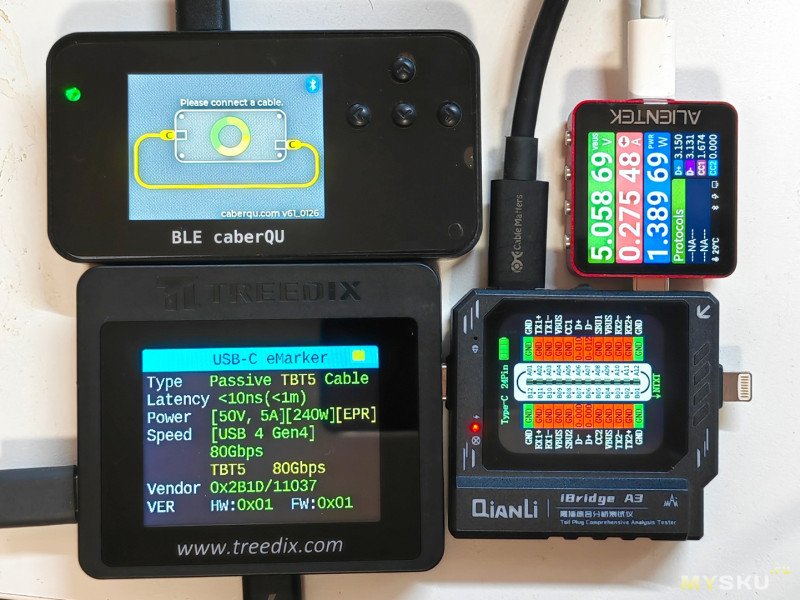

Фото в сравнении с другими тестерами:


Сверху расположен USB Type-C, снизу — Lightning. Такое расположение удобно, для первичной проверки кабели и переходники вообще не нужны.

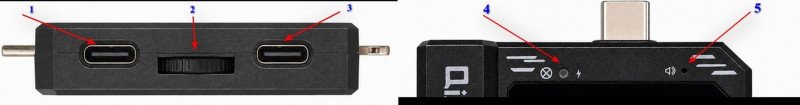

На корпусе расположены

1 — USB-C — для зарядки тестера и (возможно для связи с компьютером и обновления прошивки).
2 — Джог-переключатель — для управления меню и переключения режимов работы.
3 — USB-C — для тестирования зарядных устройств и источников питания.
4 — Светодиодный индикатор зарядки.
5 — Бузер — для звуковой индикации.

Внутри тестера имеется собственный аккумулятор, поэтому для проведения диагностики внешнее питание не требуется. Это позволяет проверять, в том числе устройства, которые вообще не включаются. Причём область применения не ограничивается смартфонами и ноутбуками — проверять можно практически любые устройства, оснащённые разъёмом USB-C.

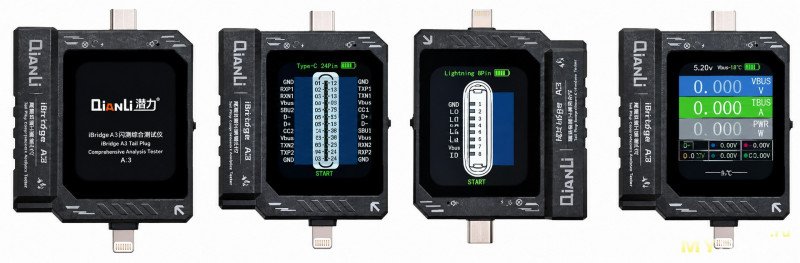

Стартовый и рабочий экраны тестера

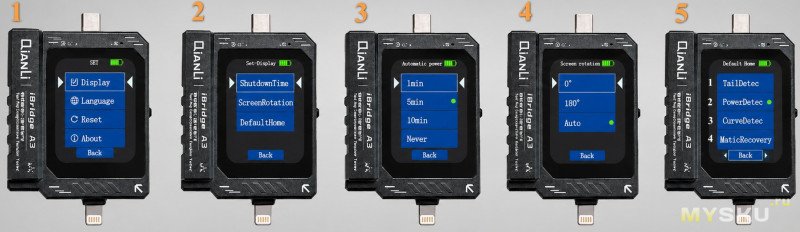

Основные пункты меню тестера

Думаю, большинство пунктов меню пояснений не требуют, кроме пятого экрана.

На пятом фото показана настройка Default Home — выборы режима, которые будут автоматически открываться после включения тестера.

1 — TailDetec — после включения тестер сразу переходит в режим диагностики разъёмов USB-C и Lightning.
2 — PowerDetec — после включения открывается режим USB-тестера («USB-доктора»).
3 — CurveDetec — похоже, задел на будущее, в текущей версии эта функция не используется или я не обнаружил ее.
4 — MaticRecovery — Судя по названию, вероятно, имеется в виду Automatic Recovery, как работает, тоже не понятно.

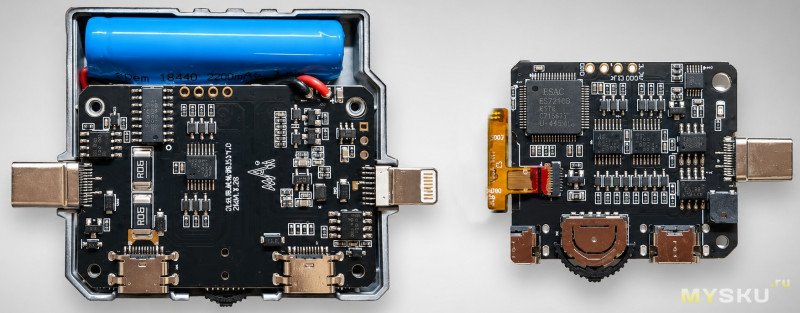

Разборка

Разбирается тестер легко — достаточно открутить четыре винта. Внутри всё сделано очень аккуратно, флюс отмыт, монтаж качественный, а разъём дисплея дополнительно зафиксирован лаком.

На фотографии справа часть платы закрыта дисплеем. Нарушать заводскую фиксацию и отсоединять дисплей я не хотел, поэтому на отретушированной фотографии эта часть платы получилась немного меньше.


Что показывает

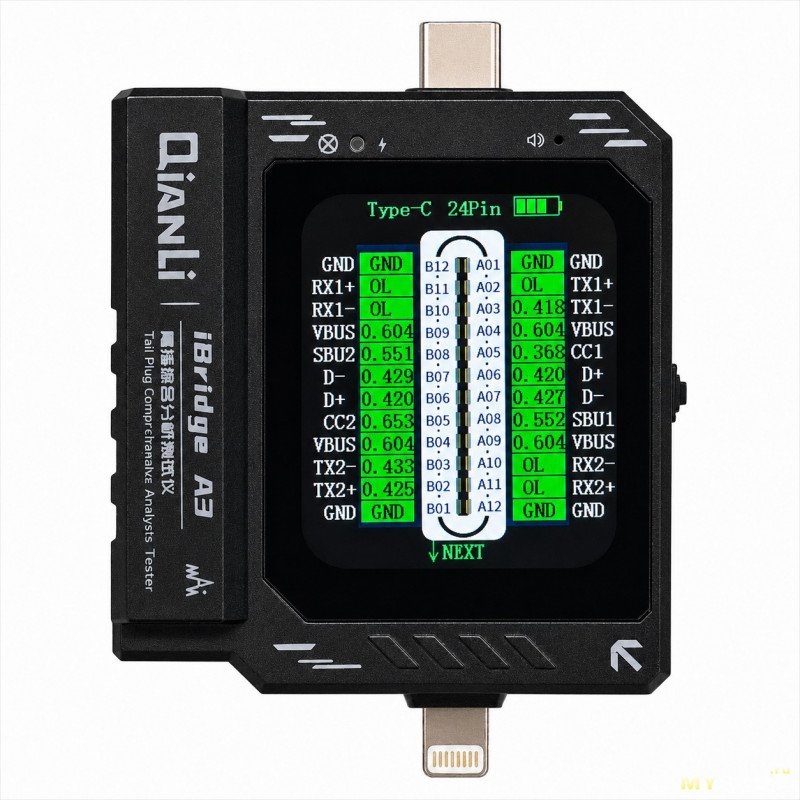

После подключения тестер определяет тип разъёма и выводит на экран его распиновку.

Для USB Type-C отображаются все 24 контакта:
GND и VBUS;
линии USB 2.0 D+ и D−;
CC1 и CC2;
SBU1 и SBU2;
высокоскоростные линии TX/RX.

Пример измерений

Причём это не просто картинка с распиновкой. Напротив каждого контакта выводится результат измерения.

Например, OL означает отсутствие проводимости, а на остальных линиях отображается измеренное значение. Благодаря этому хорошо видны короткие замыкания, обрывы и подозрительные отклонения от нормальных значений.
По сути, тестер делает то, что обычно делаю я мультиметром в режиме проверки диодов, проверяет каждую линию относительно земли и показывает либо обрыв, либо короткое замыкание, либо величину падения напряжения.
Правда, замыкание непосредственно между двумя соседними контактами таким способом он определить не сможет. Но если есть результаты измерений заведомо исправного устройства для сравнения, многие неисправности можно обнаружить по отклонению показаний — и тестер эту разницу сразу покажет.

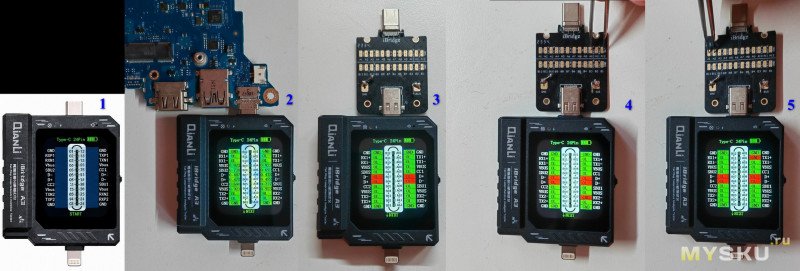

1 — начало теста.
2 — исправный USB-C в ноутбуке.
3 — обрывы по нескольким линиям, красным обозначены проблемные линии.
4 — замыкание RX2 на землю.
5 — замыкание TX1 на землю.

Время измерения — примерно 5 секунд, это гораздо быстрее чем сделать замеры мультиметром.

Цветовая индикация позволяет оценить результат буквально одним взглядом.

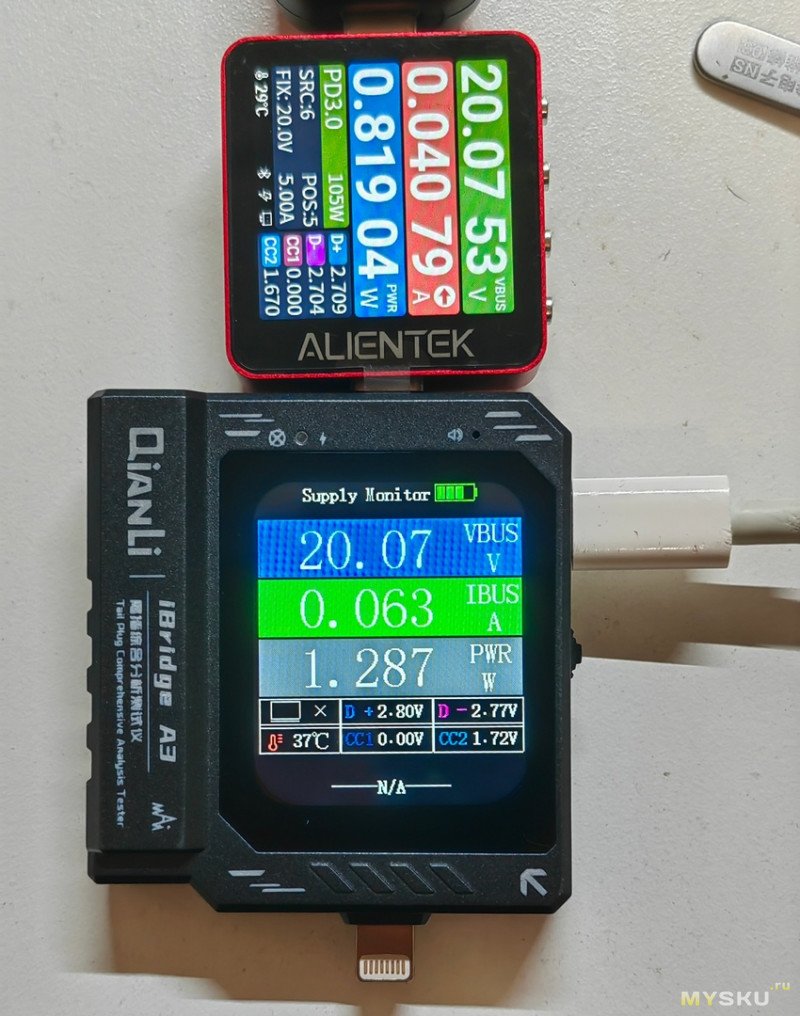

USB-«доктор»

Тут никакой фантастики нет — тестер показывает ток, напряжение, мощность, а также напряжение на линиях D и CC.

Определения протоколов зарядки, осциллографа и прочих наворотов в тестере нет.

Есть ещё один важный момент, тестер отключает нагрузку, если в меню включено автоматическое выключение после бездействия — через 1, 5 или 10 минут. При необходимости эту функцию можно полностью отключить.

Для чего это нужно

Основное применение вполне очевидно — ремонт ноутбуков, смартфонов, планшетов и другой техники с USB-C или Lightning.

Особенно удобно использовать iBridge A3 для первичной диагностики. Приходит аппарат с жалобой «не заряжается» или «не видит флешку» — прежде чем разбирать ноутбук и добираться до платы, можно быстро проверить состояние контактов разъёма.
Полезен тестер и после ремонта или замены разъёма. Несколько секунд — и можно убедиться, что нет короткого замыкания на землю, а все необходимые линии присутствуют и имеют адекватные показания.
У современных разъёмов USB-C большая часть контактов находится непосредственно под самим разъёмом, поэтому визуально проверить качество пайки практически невозможно. Без рентгена или полной прозвонки мультиметром сложно убедиться, что все контакты припаяны корректно. Здесь такой тестер заметно упрощает и ускоряет проверку.

В работе



Больше всего понравилось именно отсутствие лишних действий. Подключил — получил результат.
Тестер автоматически определяет что его воткнули в устройство и производит измерения, конечно при условии если разъем не полностью отвалился.

На экране одновременно помещается практически вся необходимая информация, поэтому не приходится переключаться между десятком окон или отдельно проверять каждый контакт.

Для единичного домашнего ремонта покупка такого прибора может быть спорной — мультиметром можно проверить практически всё то же самое, пусть и заметно дольше.
А вот если телефоны, ноутбуки и другая техника проходят через рабочий стол регулярно, ситуация совсем другая. Несколько сэкономленных минут на каждом аппарате довольно быстро превращаются в часы, да и наглядная визуализация результатов — удобная вещь.

Выводы

QianLi iBridge A3 — прибор для диагностики, но не замена мультиметру. Это специализированный инструмент для быстрого первичного контроля разъёмов.

Подключил устройство, посмотрел состояние всех линий — и уже через несколько секунд понимаешь, есть ли смысл копать в сторону разъёма или искать неисправность дальше по плате.
Именно такие инструменты обычно сначала кажутся необязательными, а потом почему-то постоянно лежат на рабочем столе.

Нужная вещь как на столе у мастера, так и на приемке техники.

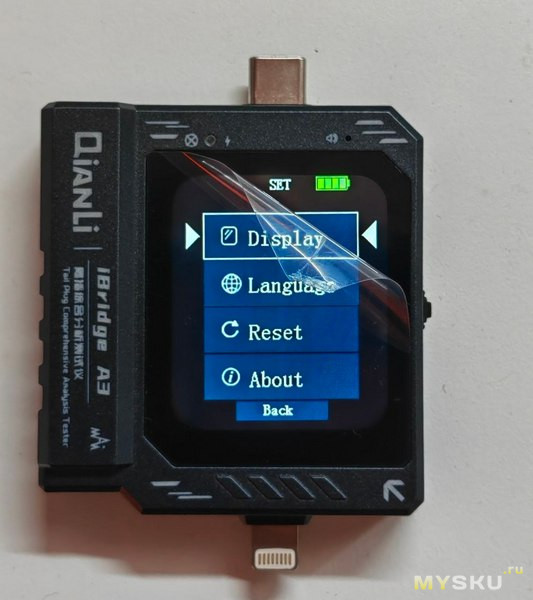

Обратите внимание: на дисплей наклеена тонкая защитная плёнка. Я заметил её далеко не сразу и довольно долго пользовался тестером прямо с ней. Обнаружил плёнку только тогда, когда половина обзора уже была отснята, а фотографии обработаны. Впрочем, даже через плёнку изображение на дисплее выглядит чётким и качественным.

Напряжение, которое формирует тестер во время проверки, не превышает 3,2 В.

Плюсы

Полностью законченное и готовое к работе устройство.
Быстрая диагностика — проверка разъема занимает около 5 секунд.
Качественный и яркий дисплей с наглядным отображением результатов.

Минусы

Не позволяет напрямую определить замыкание между соседними контактами. Косвенно проблему можно обнаружить, сравнив показания с заведомо исправным устройством или при понимании значений. Поэтому есть смысл постепенно собрать таблицу эталонных значений для часто встречающихся моделей устройств.

По традиции, на вопросы отвечу, обзор дополню.

Сегодня без спонсора обзора, много пространства, далеко убегала.
