Замена подсветки в телевизоре 32" LG 32LA620V

Всех приветствую!

Соседи по лестничной площадки обратились ко мне с просьбой: «что-то телевизор перестал работать, можешь зайти посмотреть?». Ну мне не сложно, зашел глянуть. Включаю тв — кратковременно появляется картинка и пропадает, звук есть. Снял крышку — в блоке питания обнаружил несколько вздутых конденсаторов. «Ага! Похоже вот и причина» — сказал я себе, снял плату, заменил неисправные конденсаторы, поставил обратно, но проблема осталась.

Значит проблема классическая — в неисправных светодиодах в подсветке.

В данном топике рассмотрим процесс разборки и полной замены подсветки в телевизоре LG 32LA620V

Но перед заказом новой подсветки необходимо разобрать телевизор, т.к на эту модель идут две разные подсветки — 7-7-7 или 7-8-7 (3 планки по 7 светодиодов или 2 планки по 7 светодиодов и 1 планка с 8 светодиодами).

Телевизор довольно долго проработал, почти 12 лет, если считать с момента производства

Разберем. Располагаем телевизор экраном вниз на ровной поверхности, откручиваем болты/саморезы и снимаем заднюю крышку.

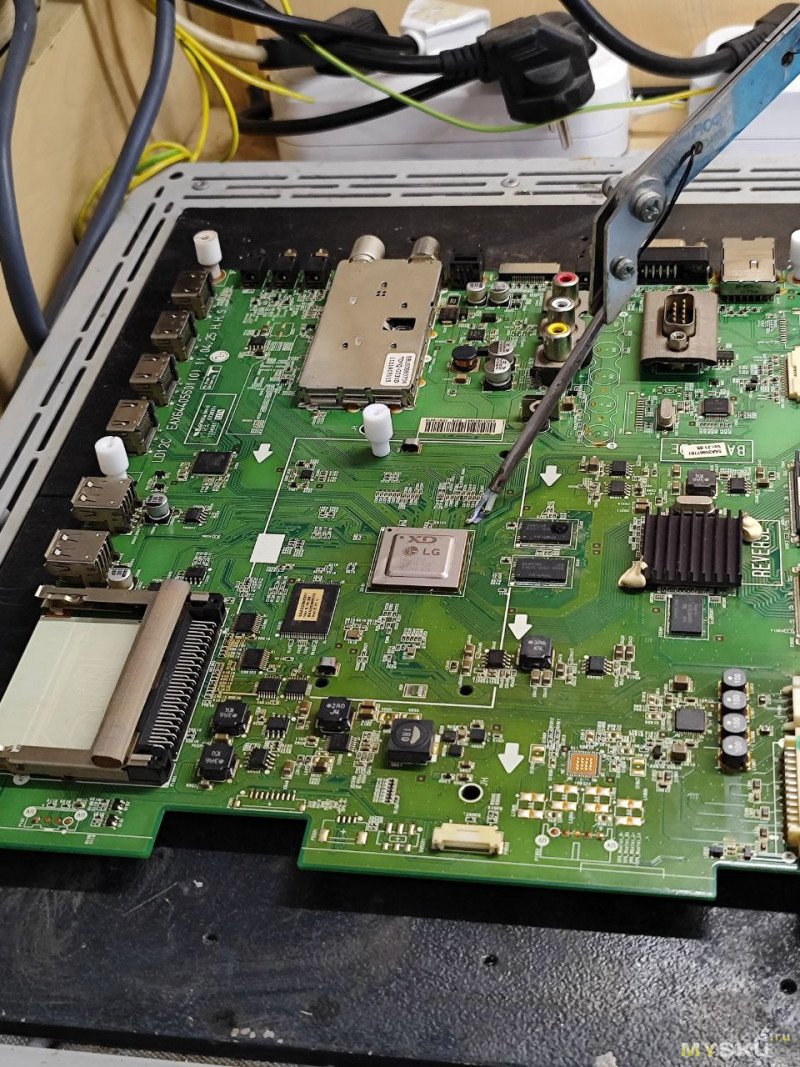

Внутри блок питания, системная плата, T-con контроллер и плата с wifi антенной

Снимаем платы и динамики с корпуса телевизора

Переворачиваем телевизор, отсоединяем шлейфы от платы матрицы, откручиваем винты по периметру, удерживающие металлическую переднюю рамку и снимаем её

Снимаем матрицу. Её отдельно снимать не нужно, можно демонтировать вместе с рамкой, в которой она лежит.

Отщелкиваем по кругу защелки и снимаем вместе со стеклом

Снимаем рассеивающие свет элементы (пленки не разделять, попадет пыль, да и порядок как они были можно перепутать)

Подсветку я уже снял — у меня вариант 7-8-7. Хорошо, что разобрал, иначе пришлось бы перезаказывать.

Маркировка родных планок 6916L-1108A/1107A. Пока отклеивал от корпуса — все линзы пооваливались)

Новую подсветку заказал на озон

Устанавливаем на свое место, не забываем подключить провода и собираем телевизор в обратном порядке. При установке матрицы следите, чтобы она не сдвинулась и была в углублении рамки со всех сторон

Итог — яркая хорошая картинка без засветов.

Рекомендую убавить подсветку до комфортного уровня в настройках телевизора для увеличения срока работы новой подсветки. Но лучше доработать плату, т.к настройки могут и сбиться.

Чтобы уменьшить ток подсветки в LED-драйвере следует пропорционально увеличить общее сопротивление измерительных резисторов датчиков тока в обоих каналах, в качестве которого предусмотрены резисторы R811 — R818 и R829 — R836.

Можно удалить одну пару резисторов в каждом канале. Ток уменьшится пропорционально увеличению общего сопротивления резисторов.

На этом у меня всё, спасибо за внимание!

Удачных ремонтов!
