Комплект для сборки генератора сигналов ICL 8038 - радиоконструктор выходного дня

Если стоит задача — набить руку в пайке (и/или выгулять новенький осциллограф), то есть решение — готовая плата и полный комплект деталей. Фотоотчёт сборки и результаты — в обзоре (+ бонус, дополнительные материалы).


Для понимания — ожидание и действительность резко разные, набор хорош. И детали все на месте, и плата намного лучше подобных в других радиоконструкторах-наборах. Тот случай, когда сделано (именно сделано, а не «выглядит») дороже, чем стоит, имхо. Но по порядку…

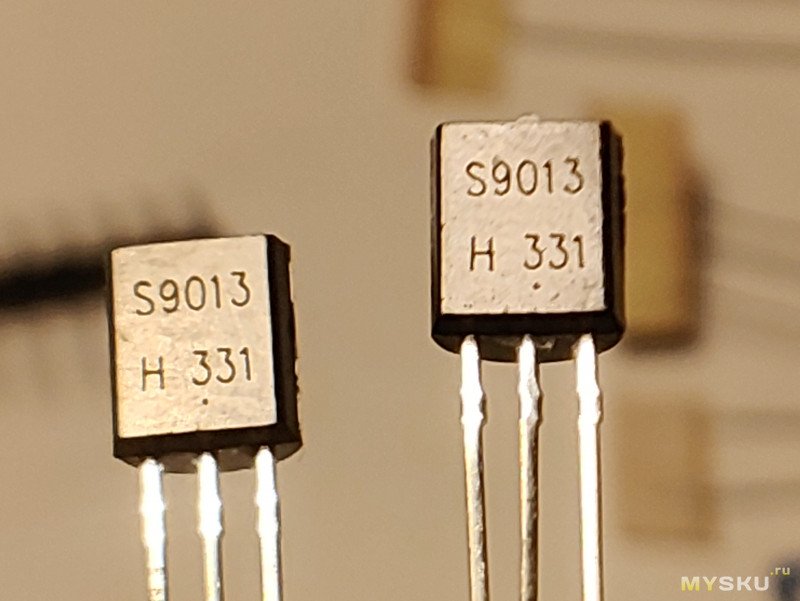

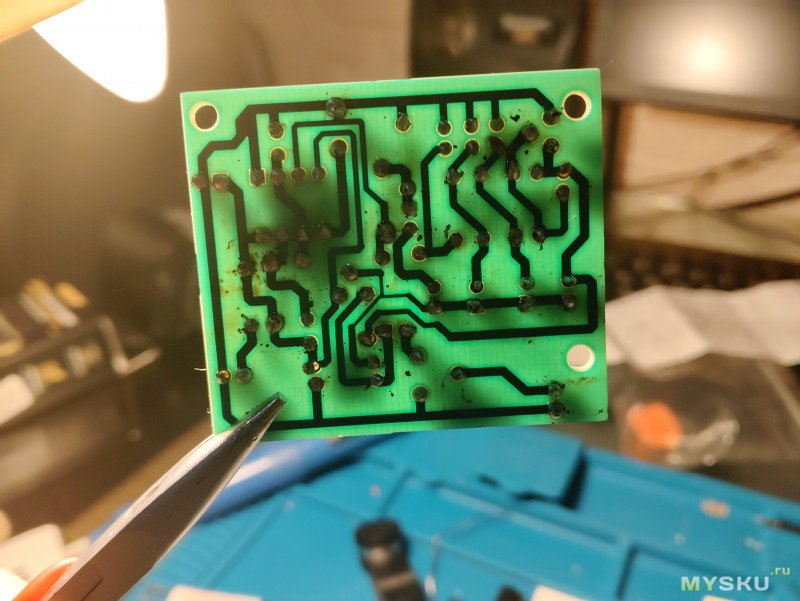

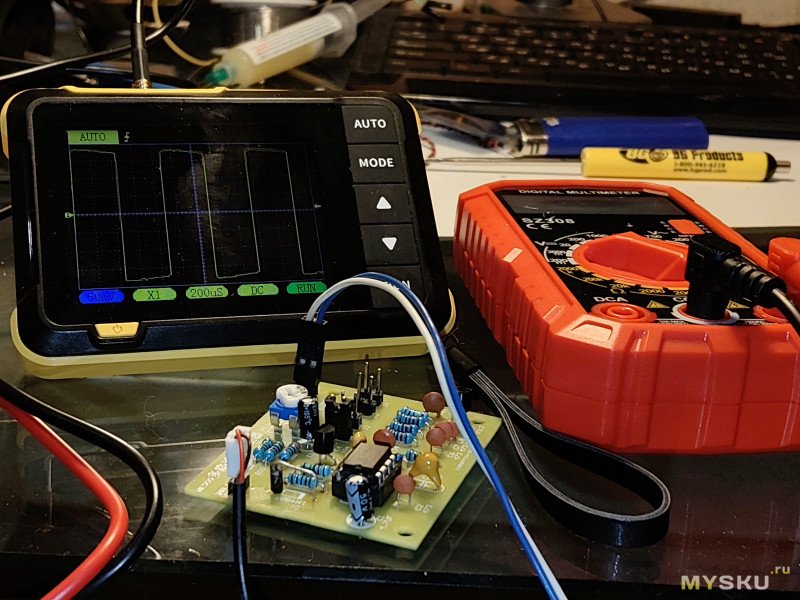

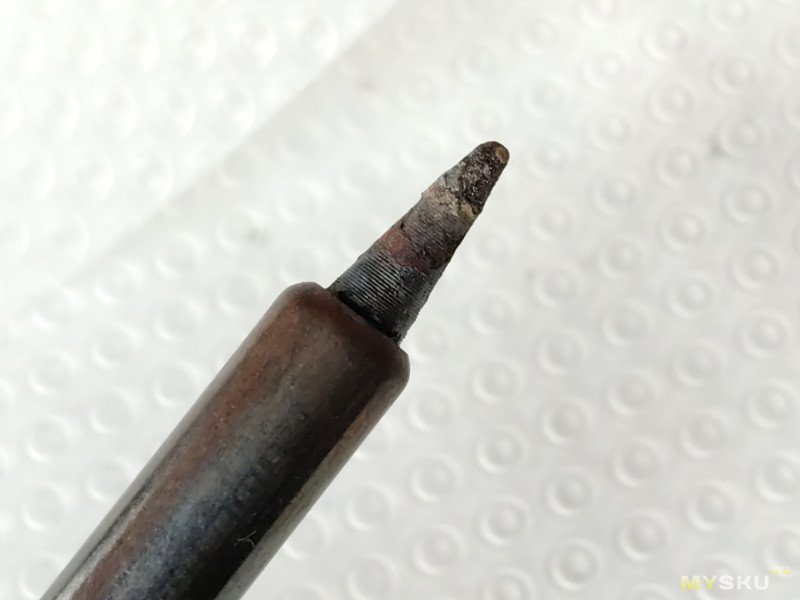

После сборки мультивибратора оценил свою работу с паяльником на 3 с минусом, поэтому — требуется практика и ещё раз практика…

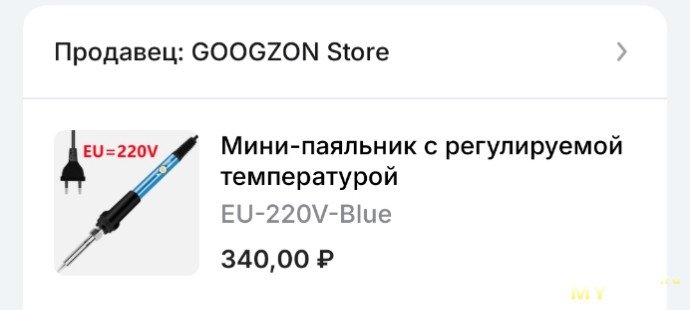

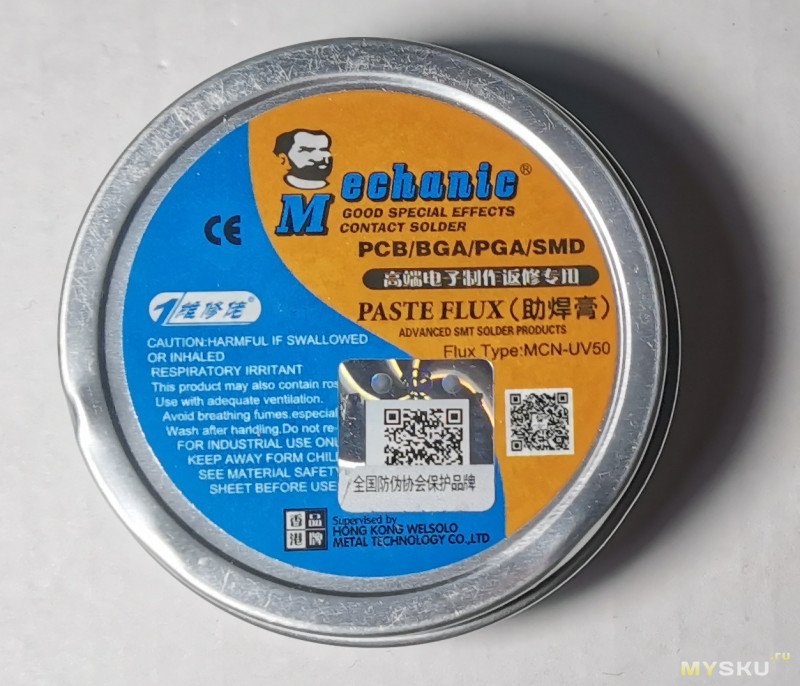

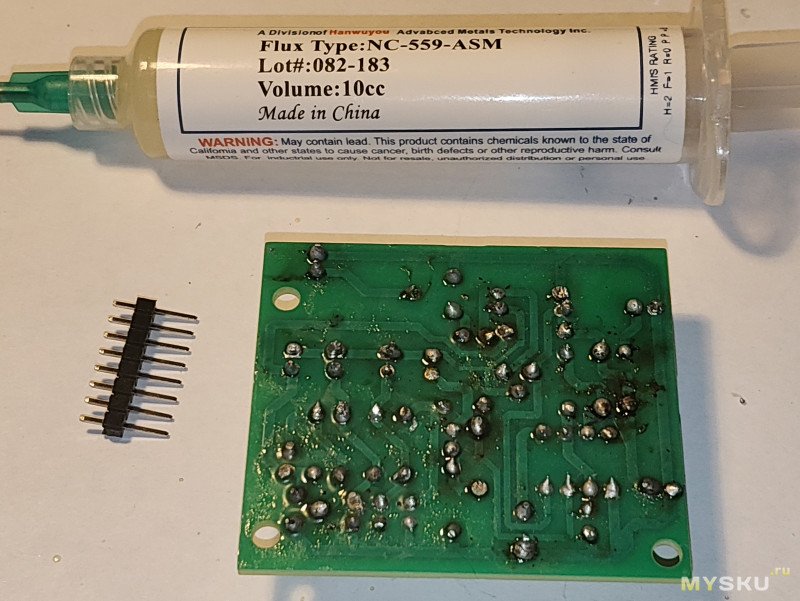

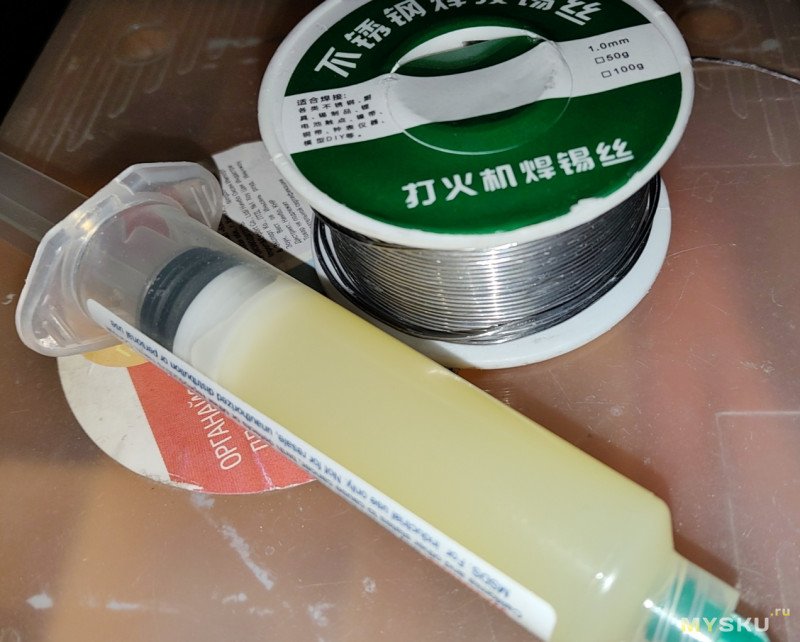

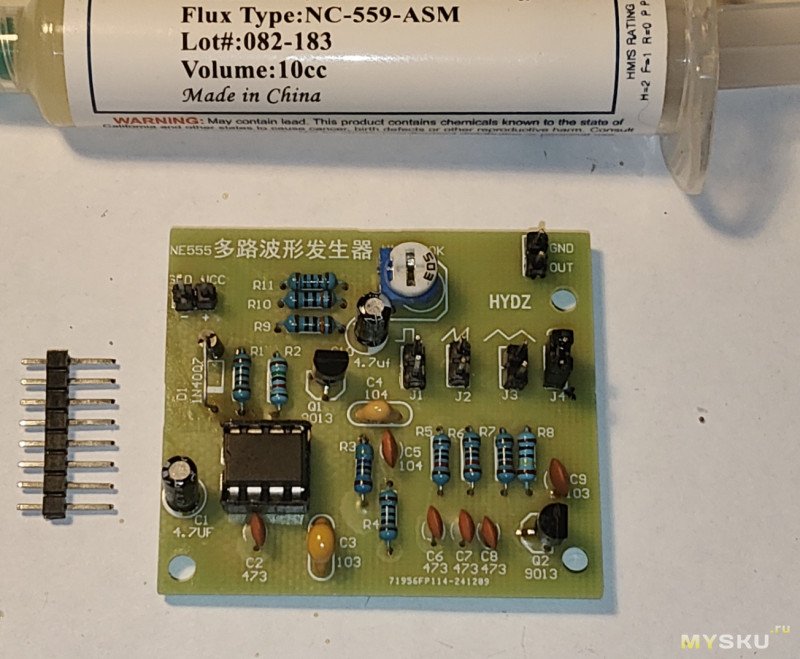

Сосновую канифоль и «типа пос61» (мне показалось он плохого качества) заменил на флюс 559 и китайский припой на катушке:

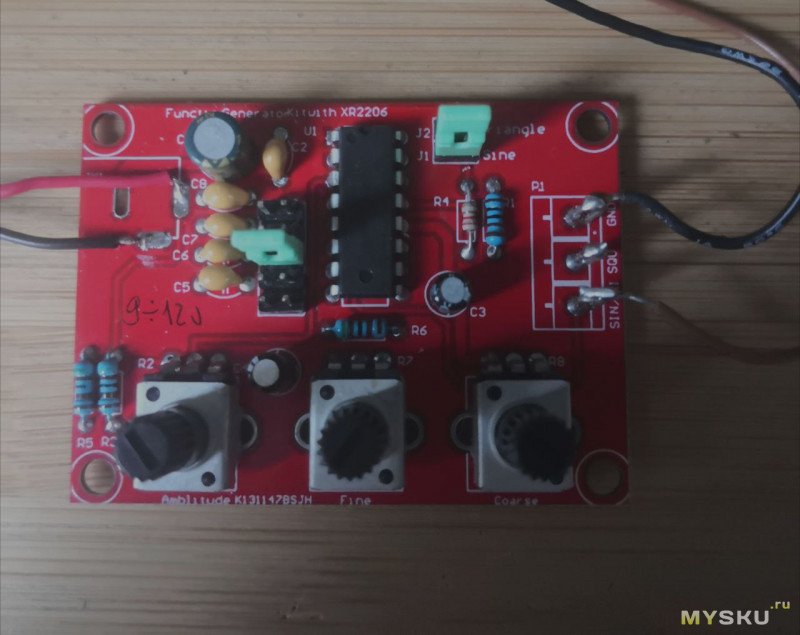

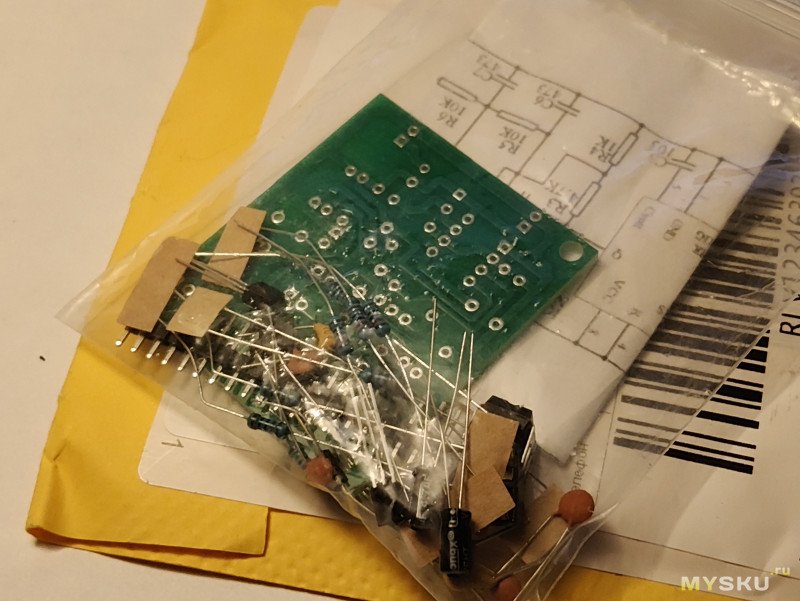

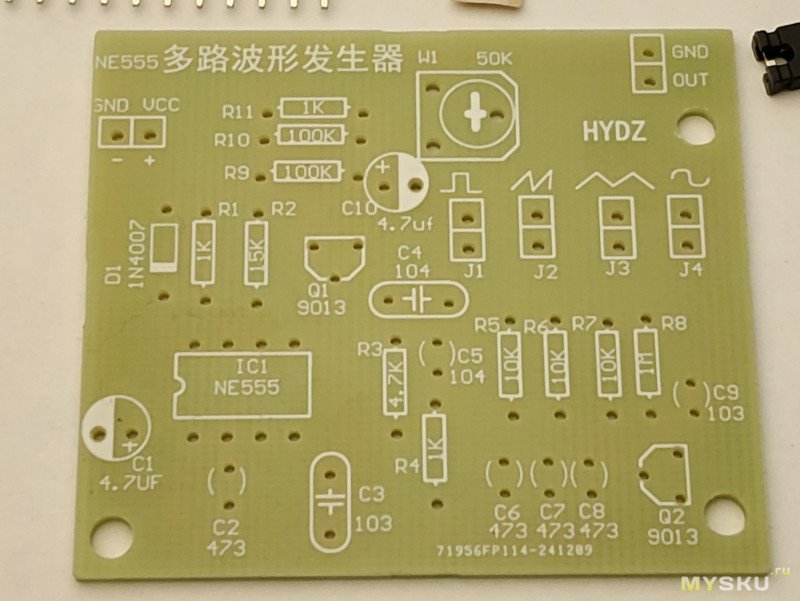

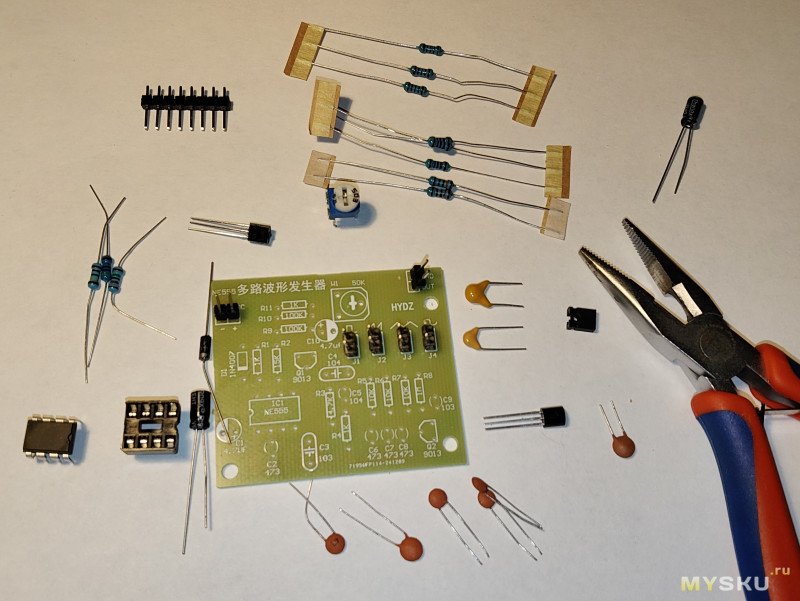

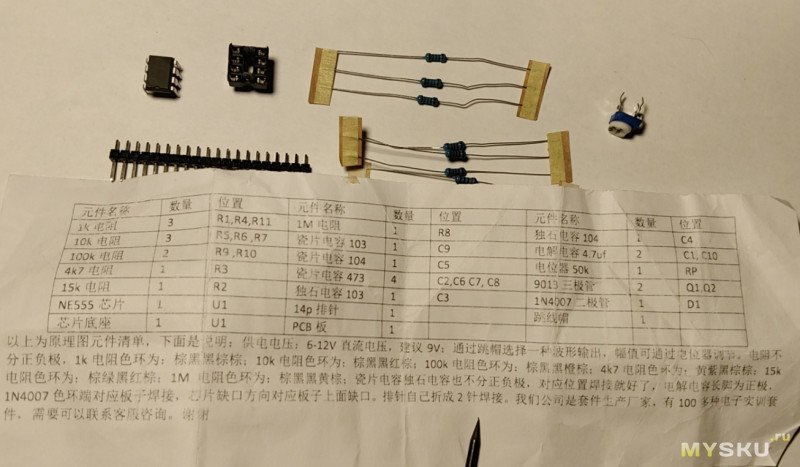

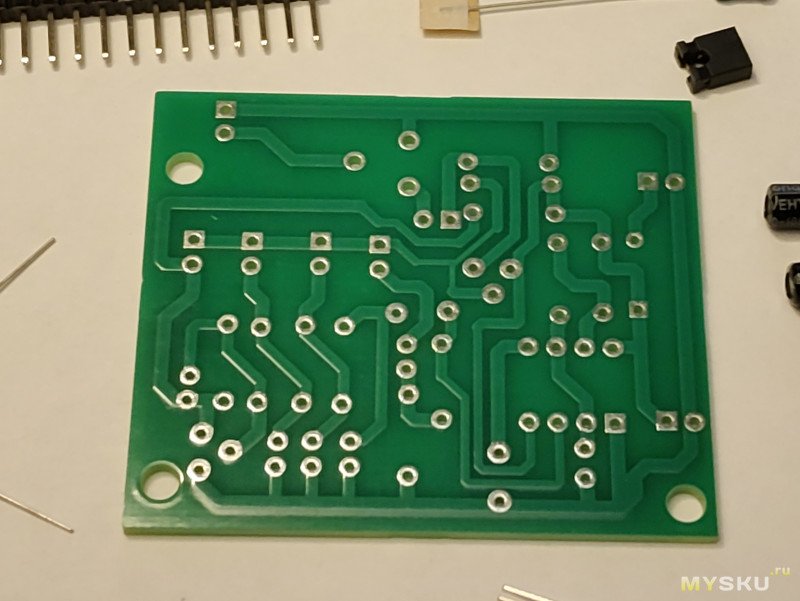

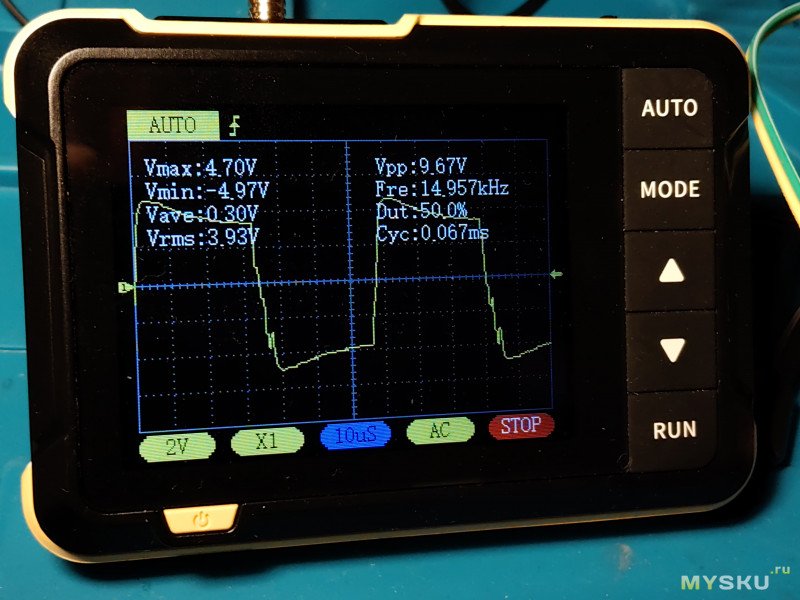

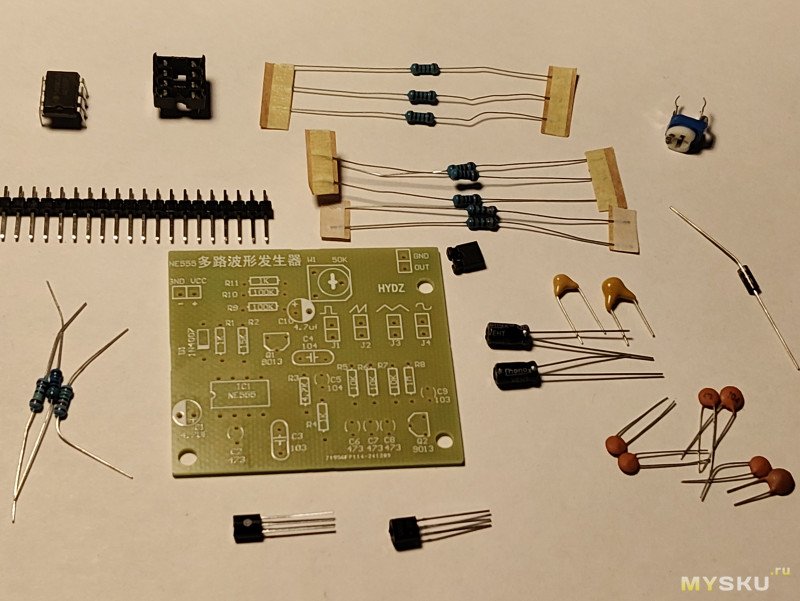

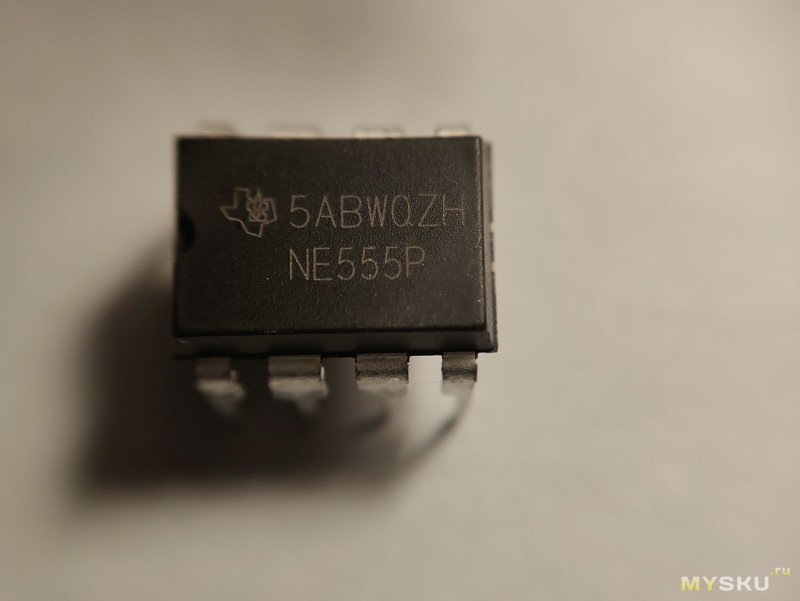

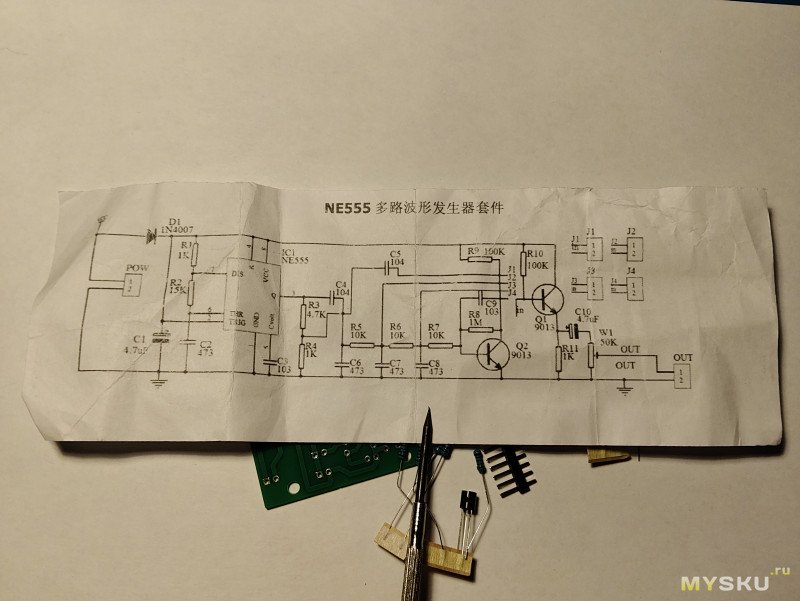

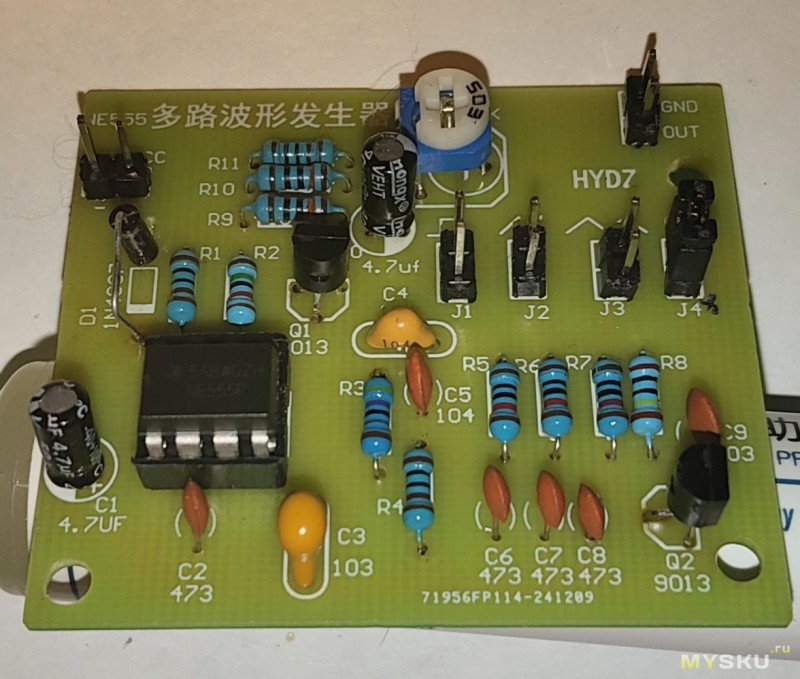

Следующим подопытным на коврике после мультивибратора был — «генератор сигналов на NE555E», он намного проще чем объект обзора.




Вывод — пайка, это как шахматы. Ты можешь знать правила, но «играть» — другое. После того «простого» (относительно конечно) генератора был уже заказан набор погуще деталями и характеристиками.

Полное название со страницы товара (для удобства поиска, сам так часто делаю):
«Комплект модуля генератора функциональных сигналов ICL8038 без корпуса»

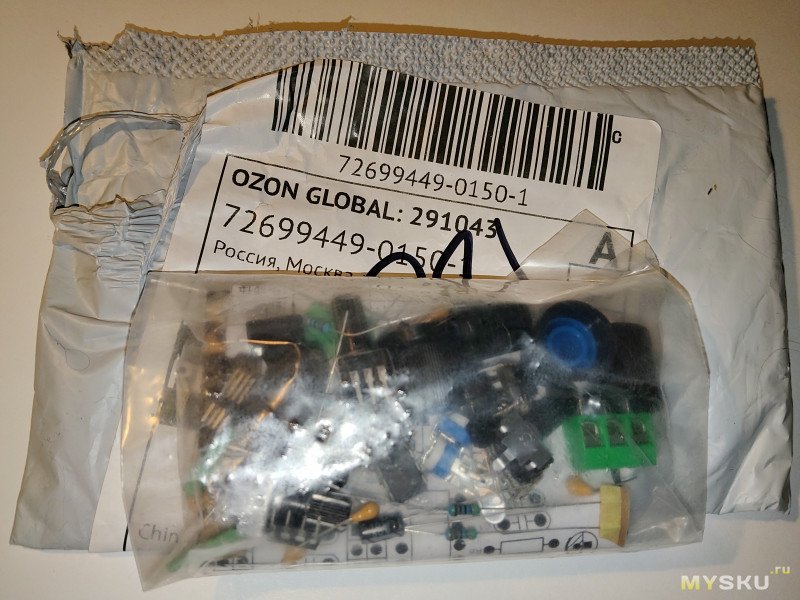

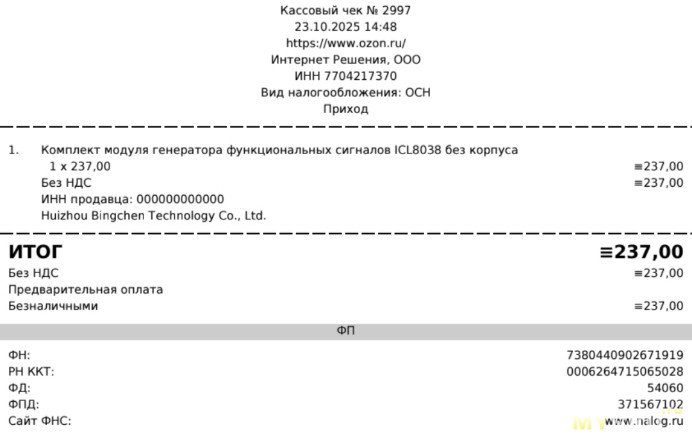

Покупка через Ozon Global.
Артикул — 1764780735
Цена — 230 рублей (с картой Озона или без, разница невелика).
Параметры:

Напряжение питания	12 В~15 В
Диапазон частот	5 Гц~400 кГц (регулируется)
Диапазон рабочего цикла	2~95% (регулируется)
Низкий уровень искажений синусоиды	1%
Низкий температурный дрейф	50 частей на миллион/° C
Линейность выходной треугольной волны	0,1%
Диапазон смещения постоянного тока	-7,5 В~7,5 В
Диапазон выходной амплитуды	0,1 В~11 ВPP (рабочее напряжение 12 В)
Описание интерфейса (выход)	SQU: (прямоугольный сигнал, SIN/TA(синусоидальный или треугольный сигнал), GND: Заземление
Потенциометры	диапазон рабочего цикла, регулировка частоты, регулировка смещения постоянного тока сигнала, модуляция амплитуды синусоиды (треугольной волны, пилообразной волны)

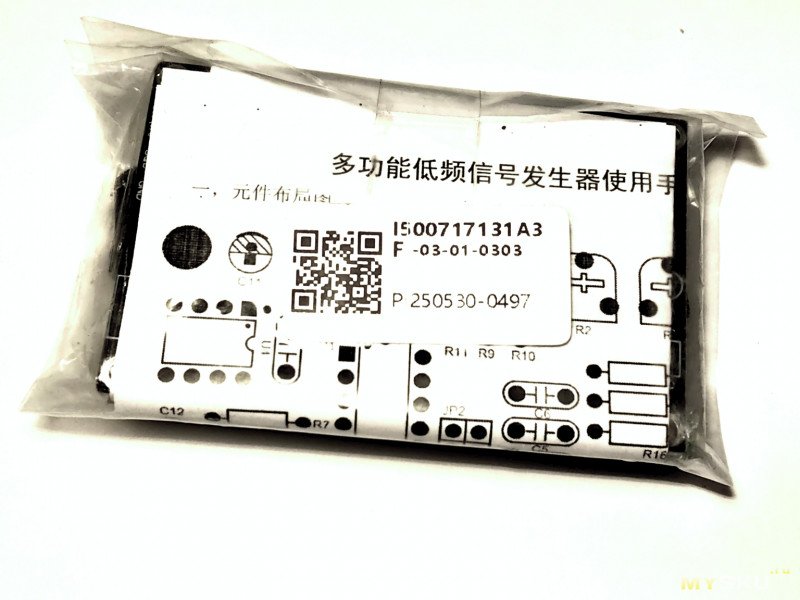

Выбрал вариант без корпуса, хотя есть чуть дороже с ним, если кому важно):

Схемку видно, но надо сказать напечатана она ахово — текст сложно рассмотреть.

С одной стороны:

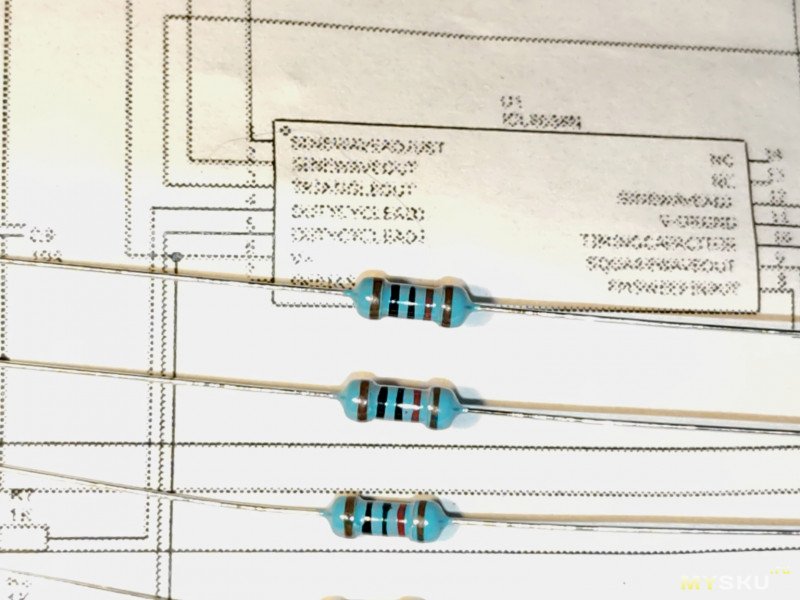

Кто делает первые шаги в электронике — мимоходом научится определять номиналы мультиметром (а может и полосками цветовыми) и сверить комплектность:

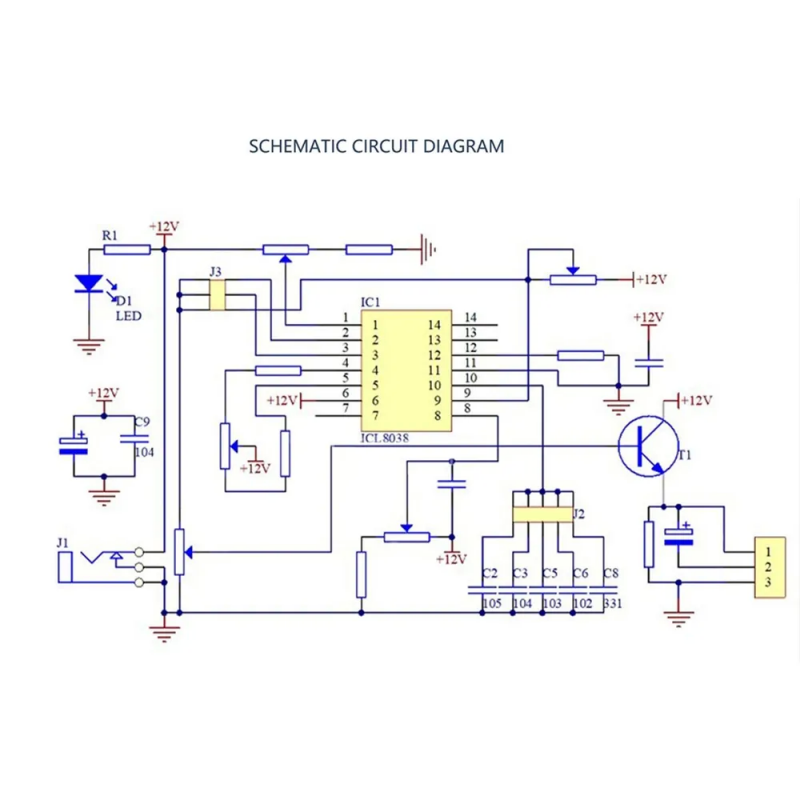

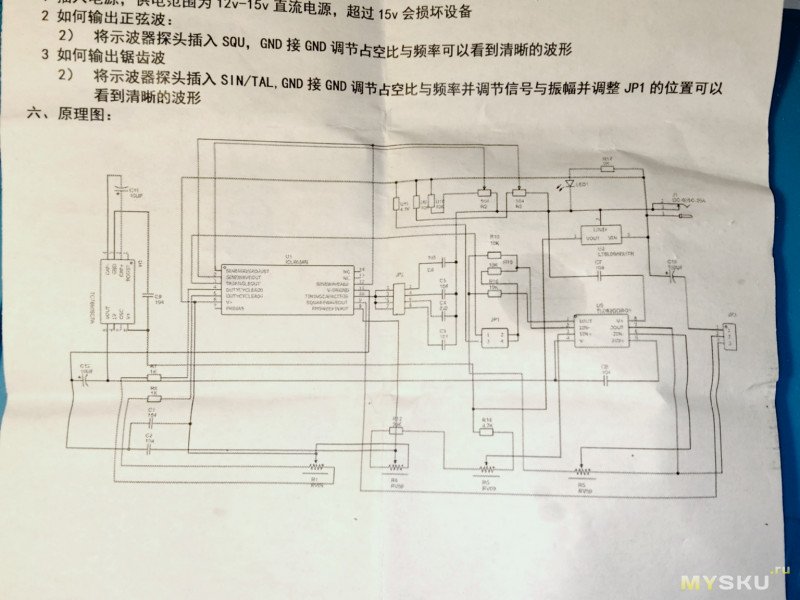

Принципиальная схема:

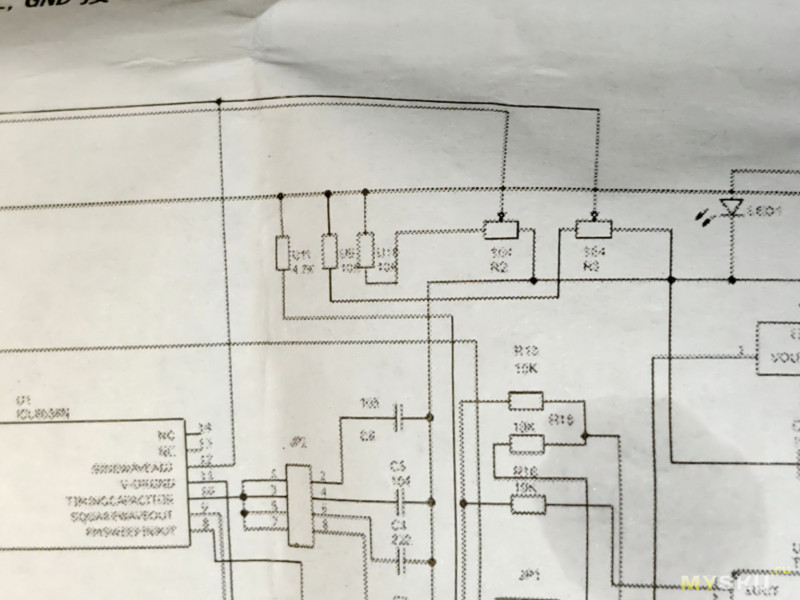

Может показаться, что фотография размыта…

Но нет, это видимо новый тип схем — принципиально интуитивная:
С фокусом камеры всё хорошо.

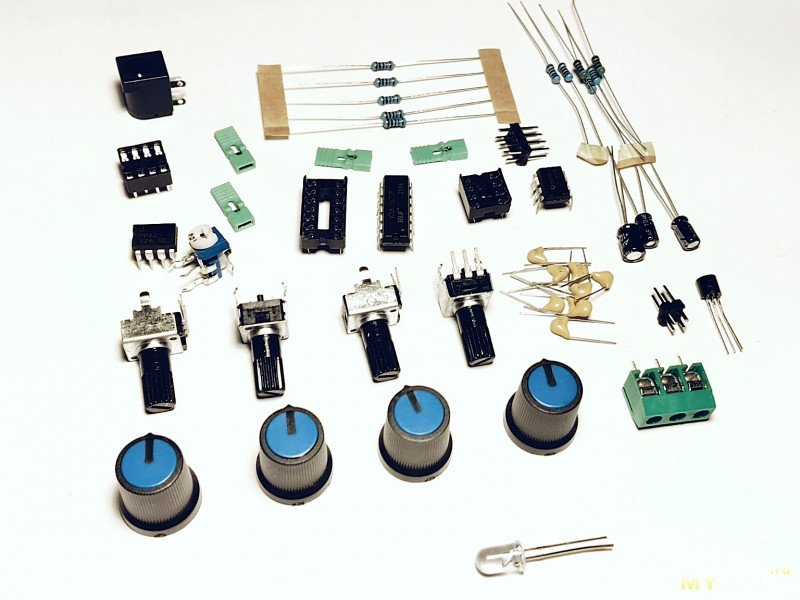

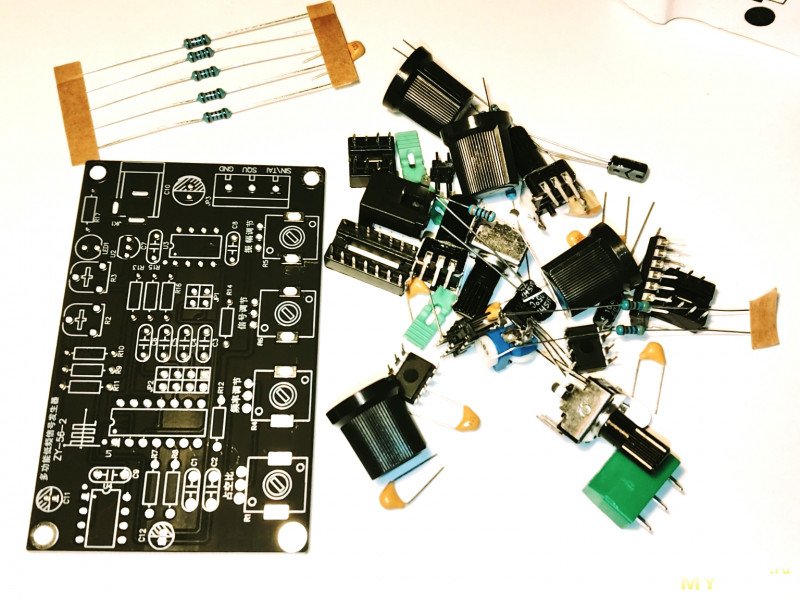

Комплектация шикарная, на ручки уже глаз положил, в будущем усилителе пригодятся:

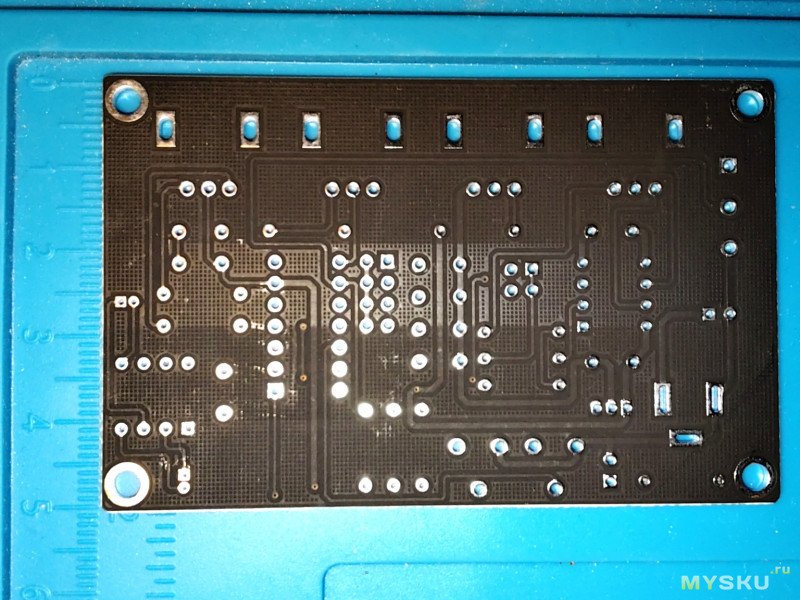

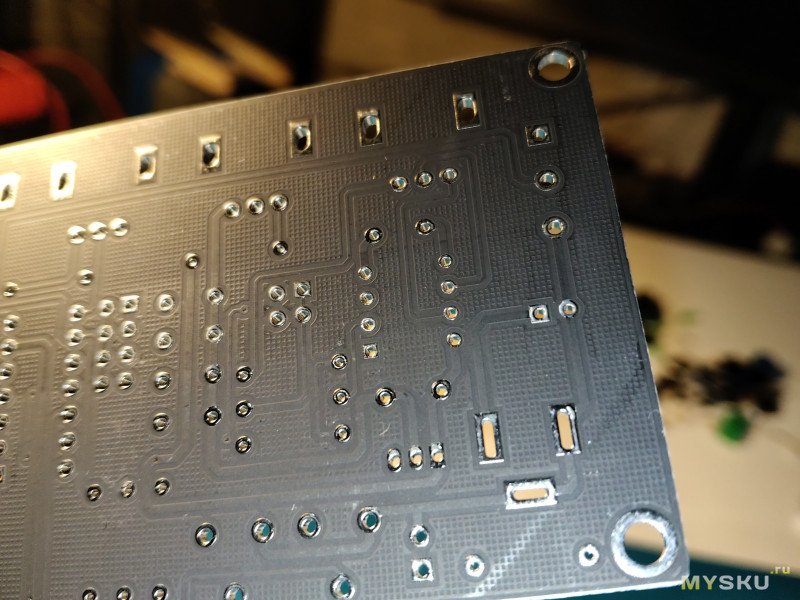

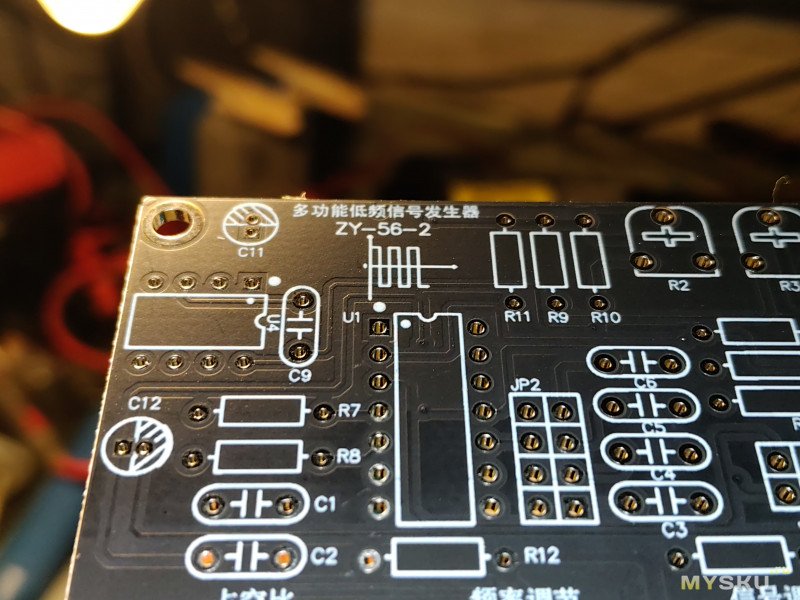

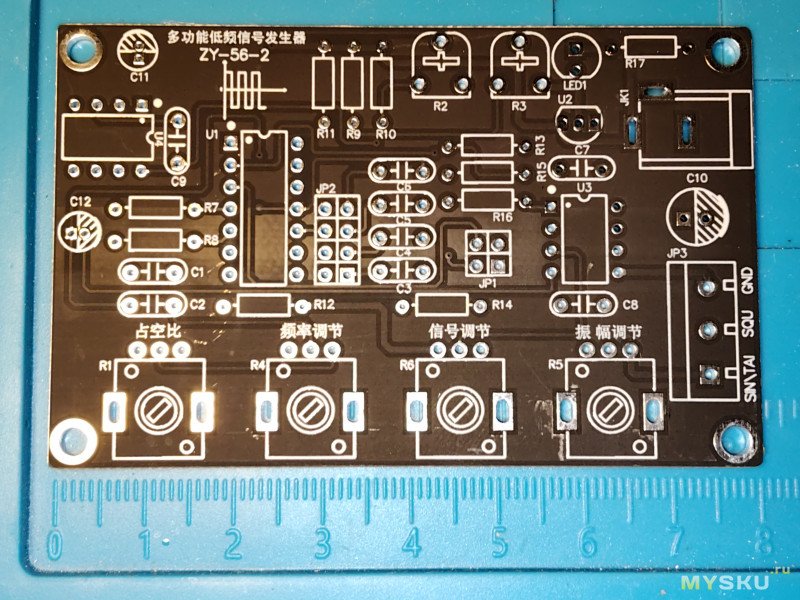

Не ожидал такого качества — плата сверху дорожек покрыта защитным слоем и нанесены обозначения деталей:

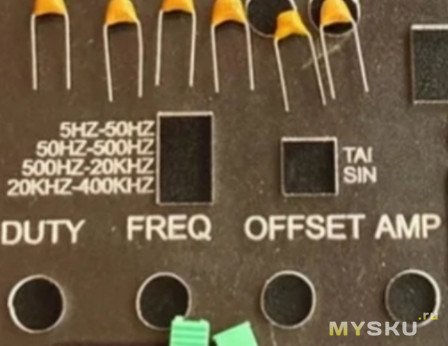

Размеры не большие, корпус кстати не знаю пока из чего, но колхозить придётся.

ZY-56-2

Общий размер платки — 5х8 см… Покосился на мультиметр))

Качество это… Как бы не испортить своей далеко не профессиональной пайкой. Тот случай, когда явно нужно вместе с паяльником включить аккуратность:

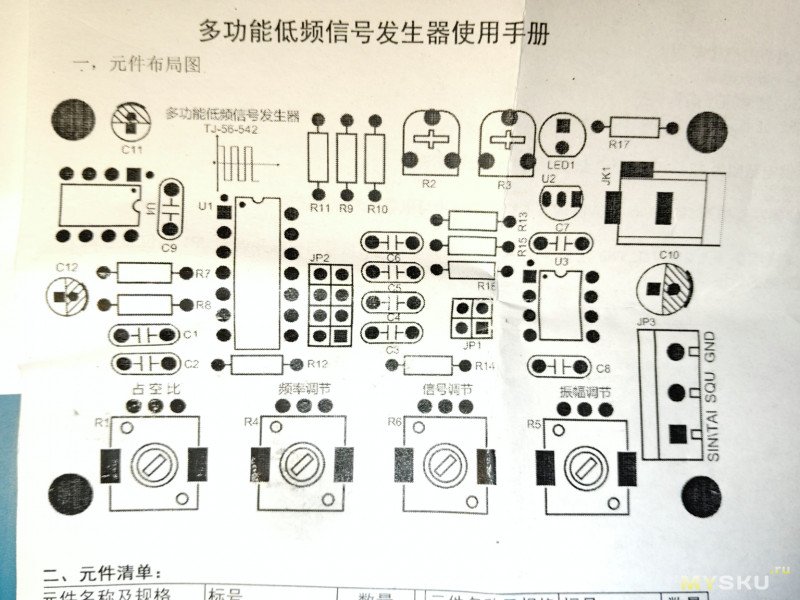

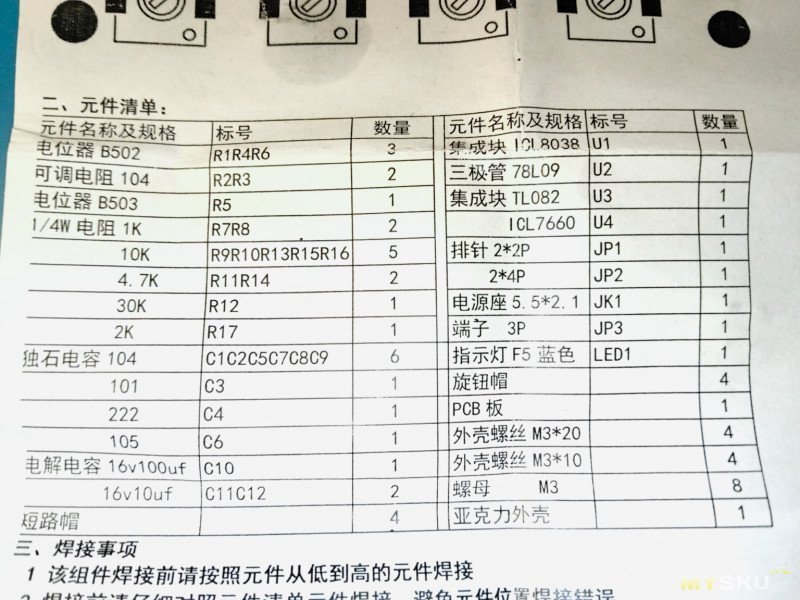

Сверил комплект с инструкцией, всё на месте:
Пора озадачится «фото-боксом», дни пошли короткие, да и солнце на балконе нечастый гость. Все фото в обзоре — вечером под лампой, увы.

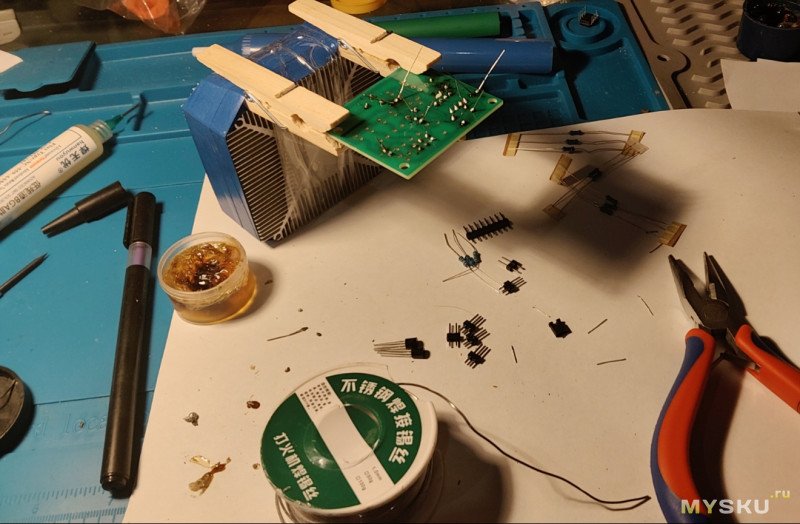

Начал с крупных деталей:

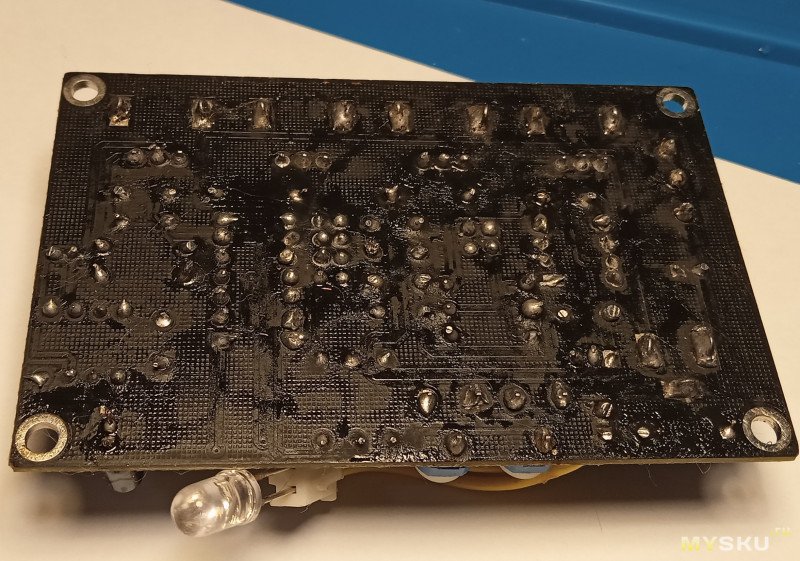

После флюса и припоя убрал лишнее «нефрас-калошей» (ворс от ушных палок остался):

Результатом работы скорее недоволен, но надо доделывать — «долгострои» имеют обыкновение расползаться деталями и терять актуальность. Не дело.

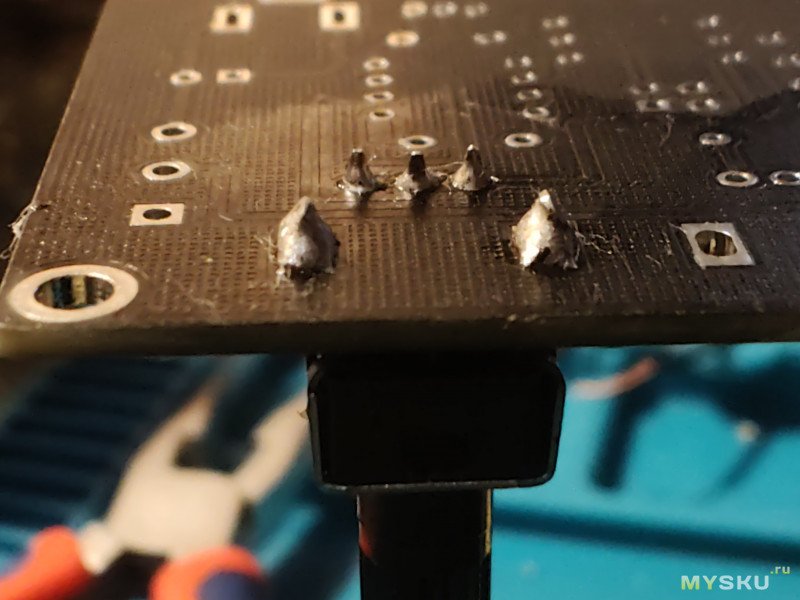

На всякий случай перед включением проверил соседние выводы «кроваток» на КЗ (они паялись хуже всех, металл ножек подлый явно пришлось флюсом затопить и припоем с горкой):

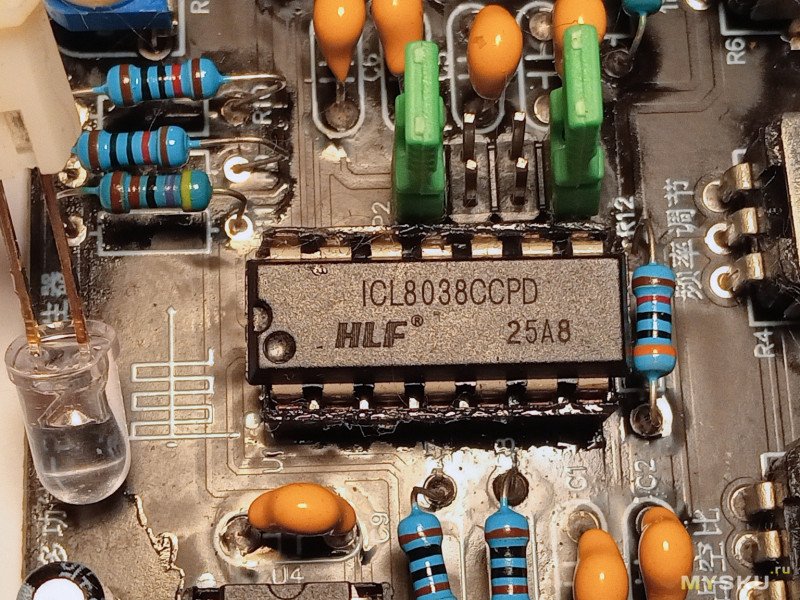

HLF ICL8038CCPD 25A8 — простите меня, я не мог это не скопировать)) "<… высокоточная генераторная микросхема в корпусе DIP-14. Идеальна для создания сигналов синусоидальной, треугол ...>"… Я в игре:
Даташит — тут.

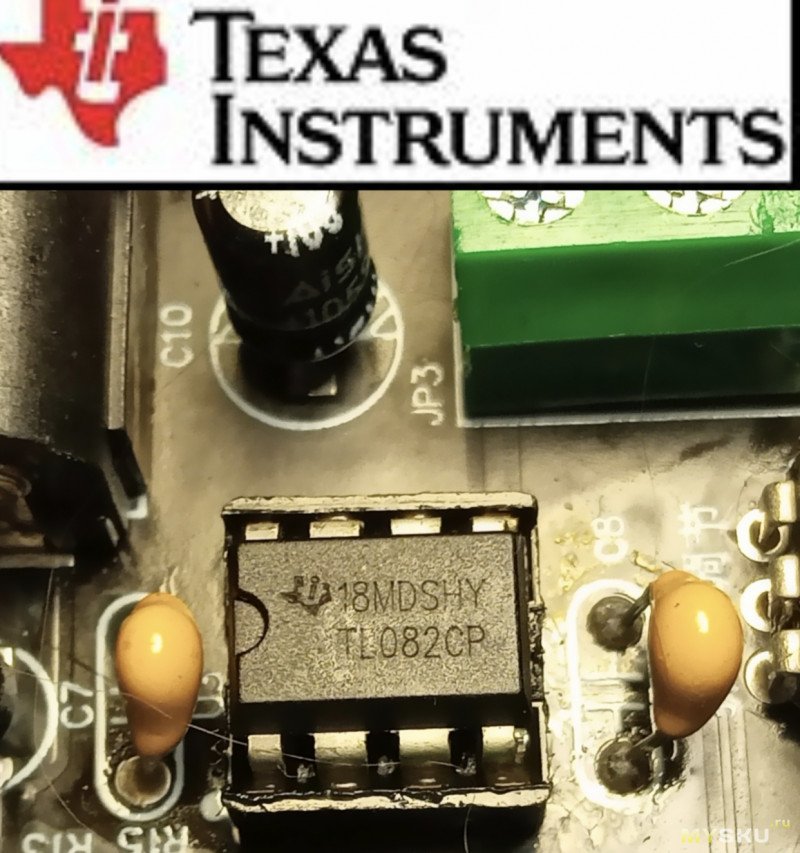

TL082CP / TL082CD — двухканальный операционный усилитель от Ti:

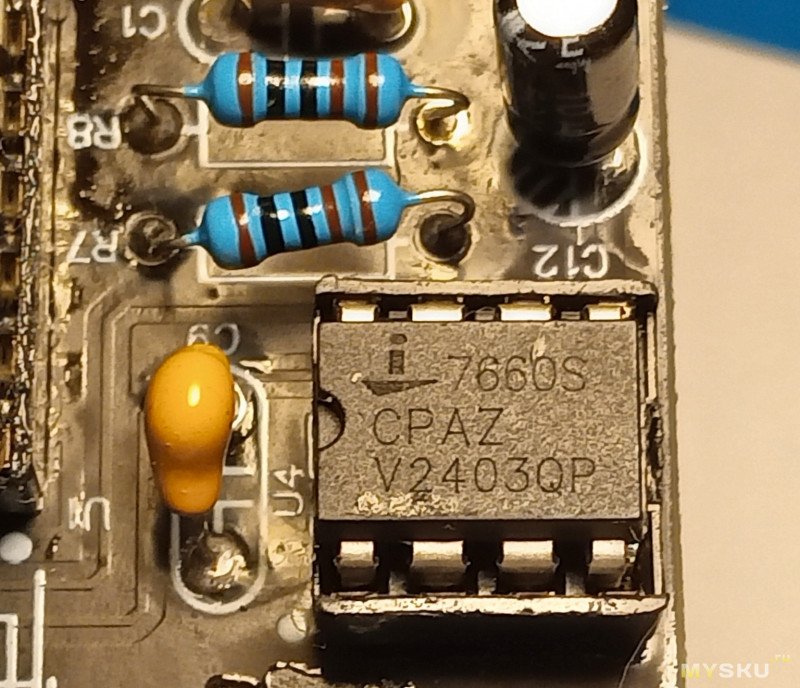

ICL7660S — как пишет Скайнет сеть:

Это микросхема-преобразователь напряжения на основе КМОП-технологии, способная преобразовывать положительное напряжение питания (от 1.5 до 12 В) в отрицательное (от -1.5 до -12 В).

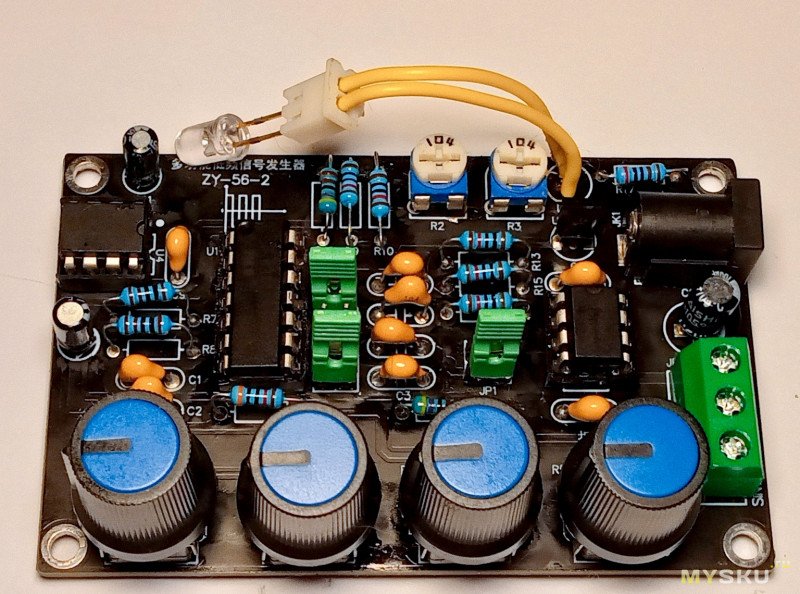

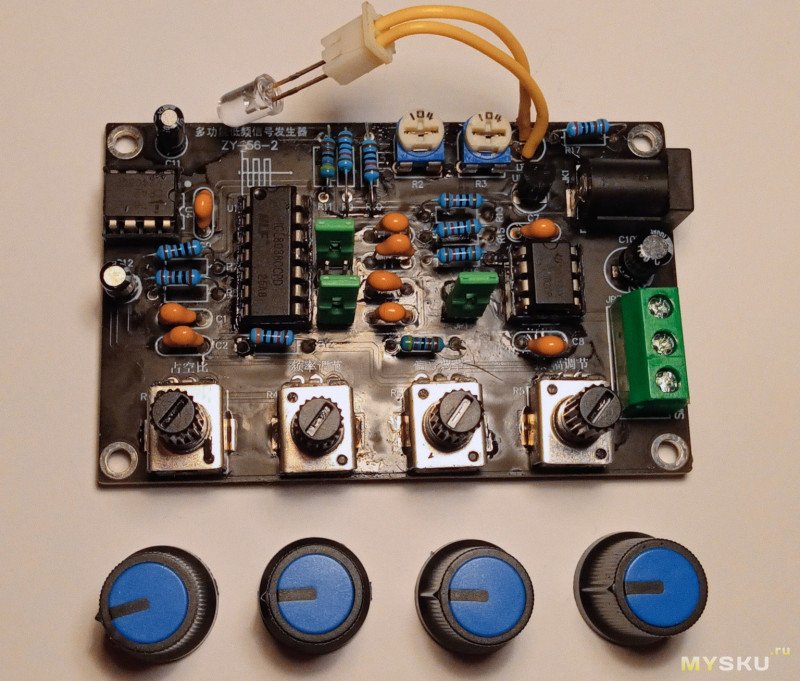

Ручки на место:
Светодиод через провод с разъёмом приделал, пока не знаю, какой корпус будет в будущем, да и светодиоды такая вещь. Сегодня синий индикатор нравится, завтра зеленый. Постоянно один и тот же цвет свечения скучен…

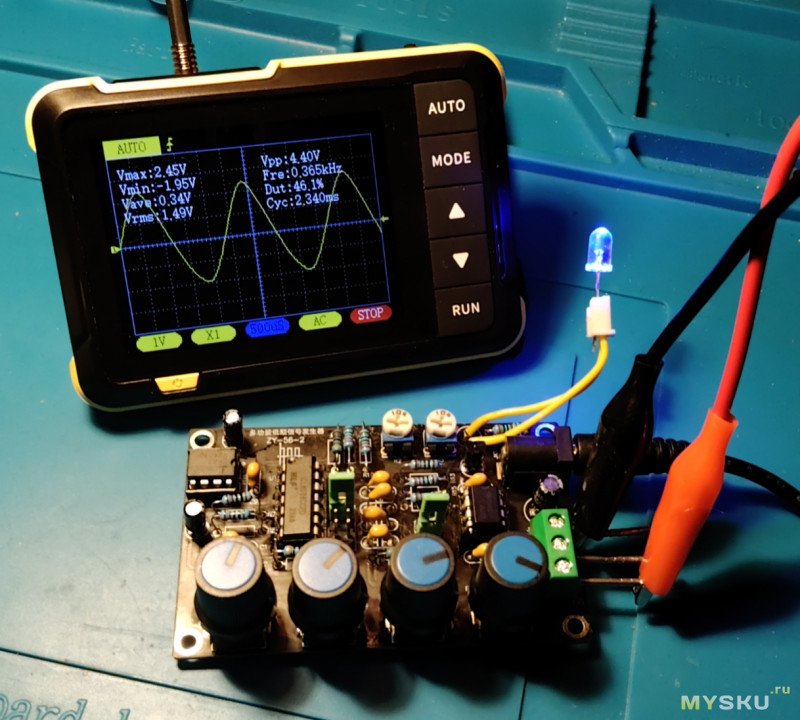

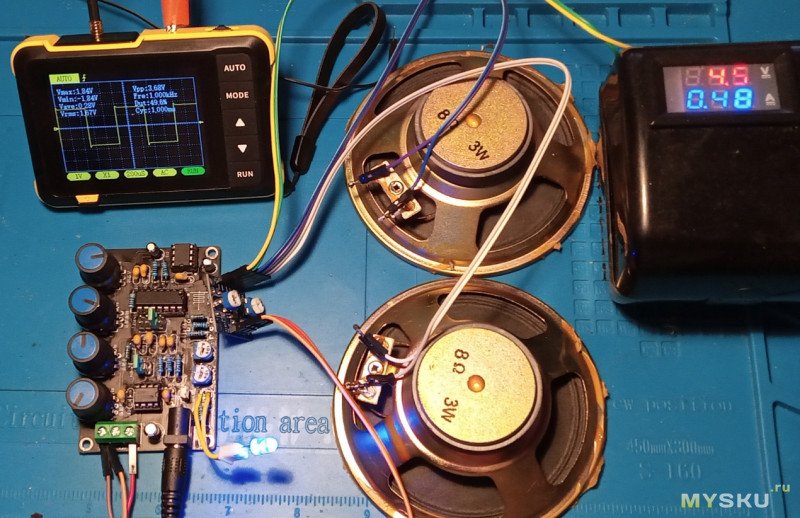

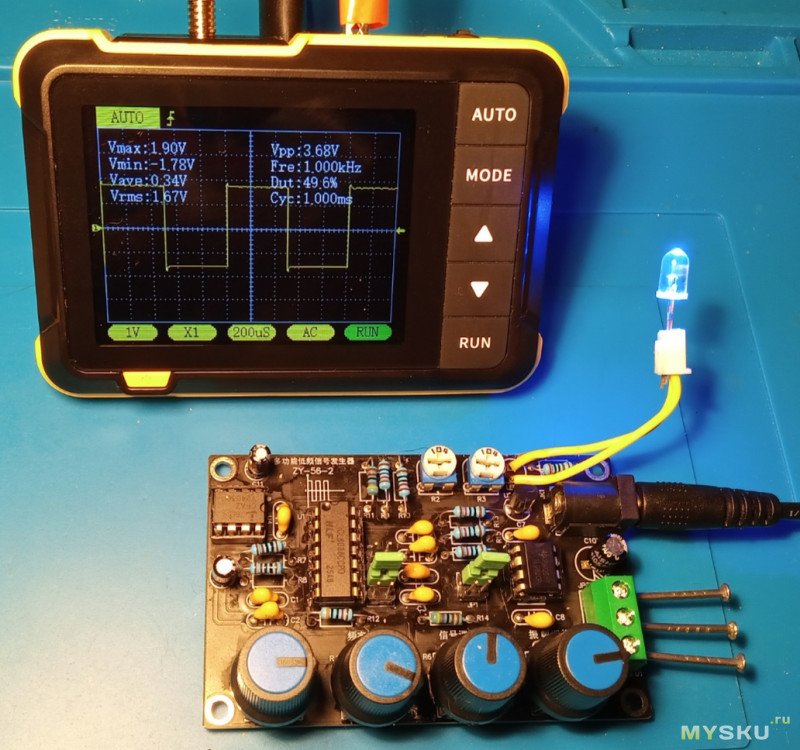

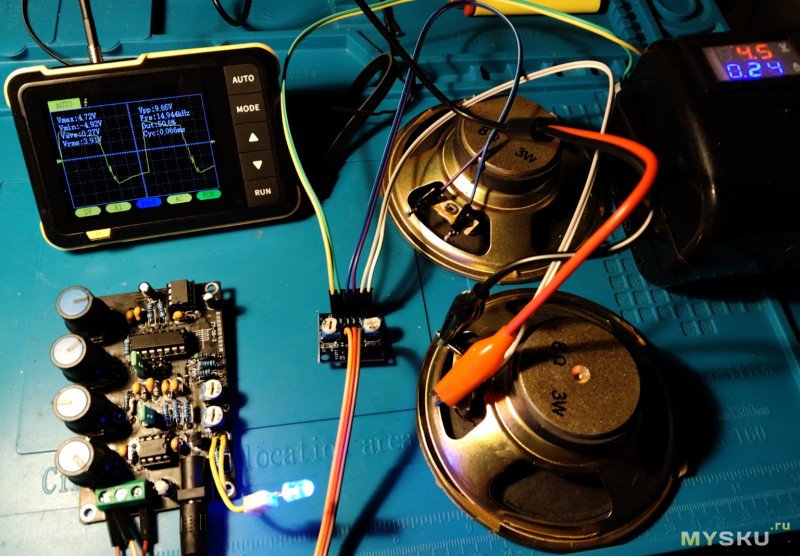

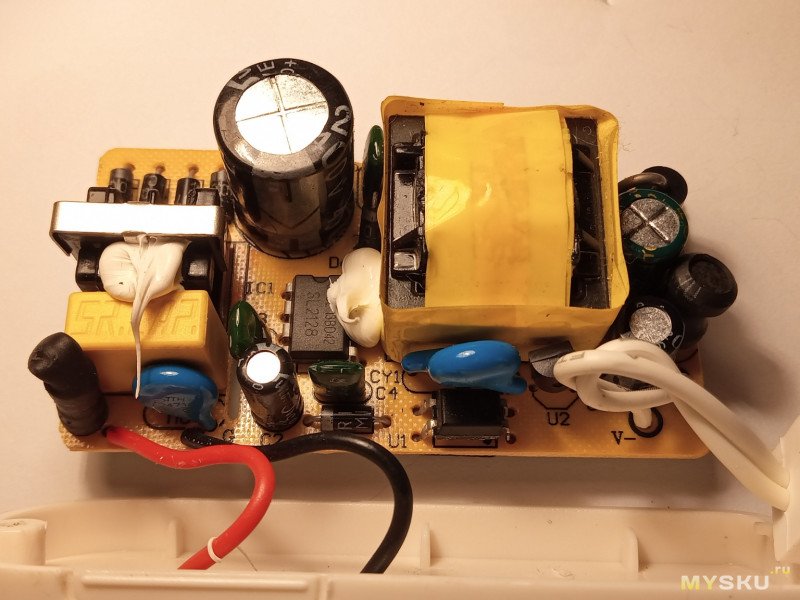

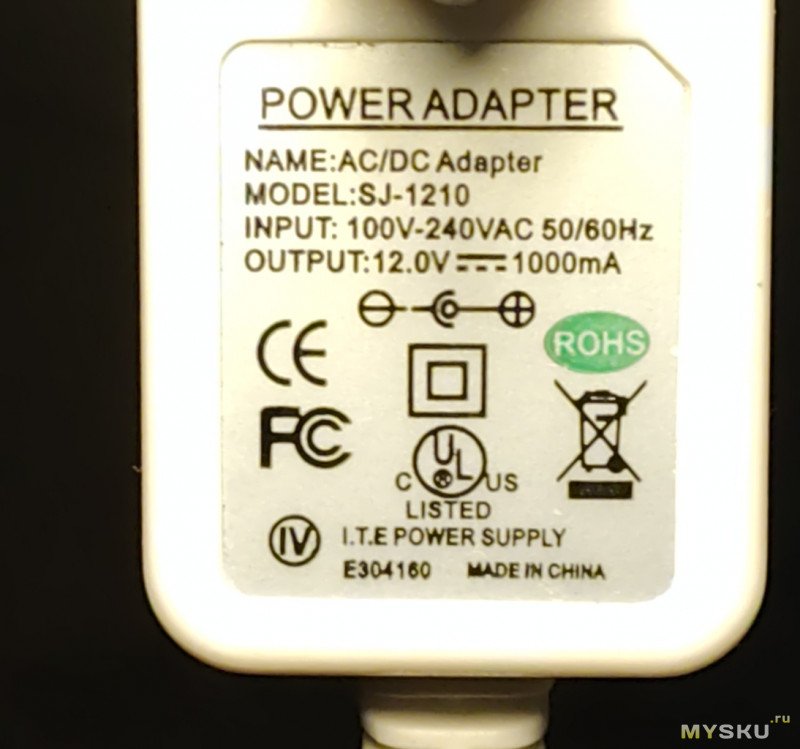

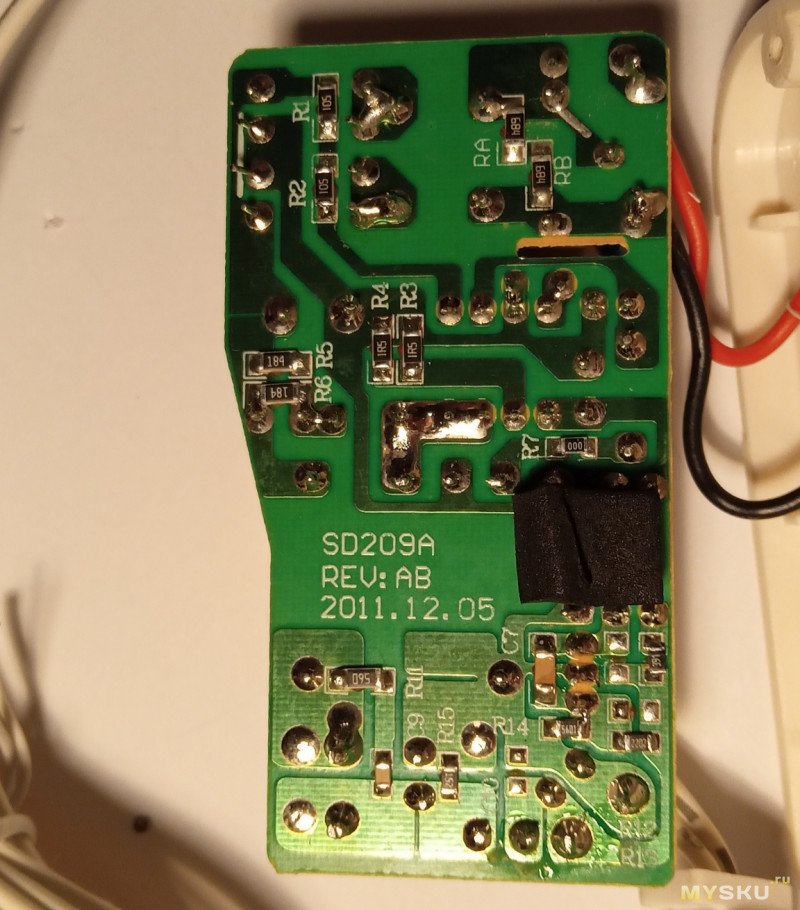

Тест.

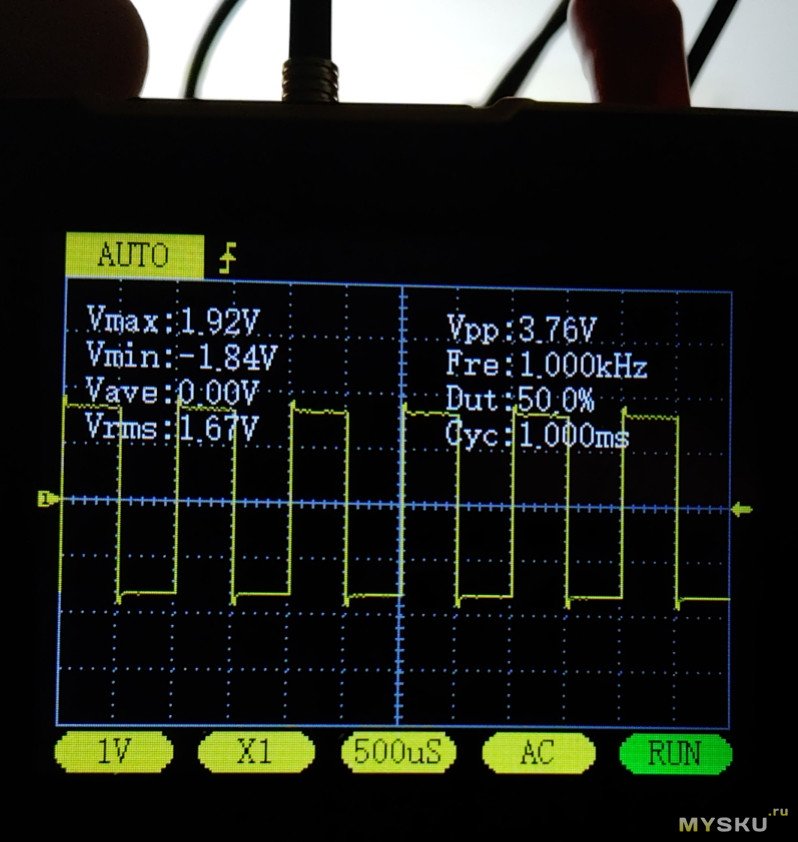

Вначале калибровка:

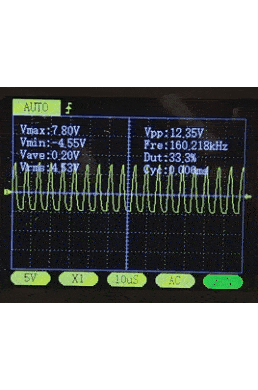

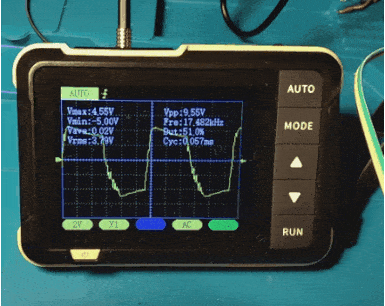

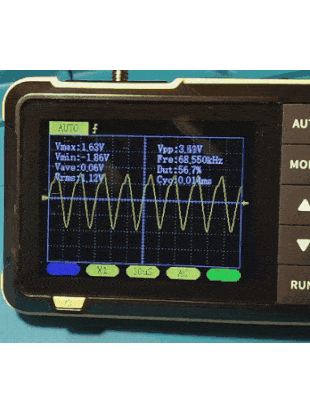

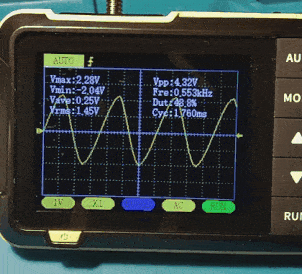

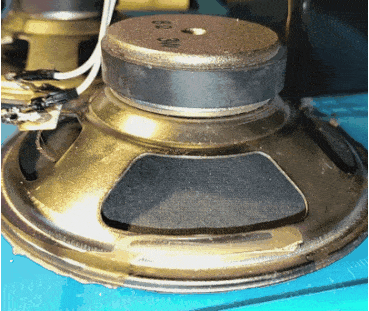

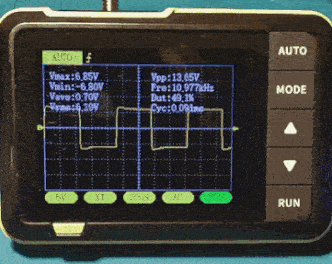

Гифки работы генератора
1)
2)
3)
4)
5)


По впечатлениям:

✅ Плата великолепного качества и оформления.
✅ Комплектация — полная. Особый респект за клеммную колодку и ручки регуляторов.
✅ Сборка немного буксует из-за посредственной инструкции — перевода на русский не хватает и любого объяснения, как работать с платой после сборки.
✅ Уровень сборки повыше простых «моргалок», иногда этот факт приятен, иногда ловил раздражение от близких пятачков пайки. Но в итоге — решаемо. Оно того стоит. Лучше научится «работать» жалом без дедлайна;)

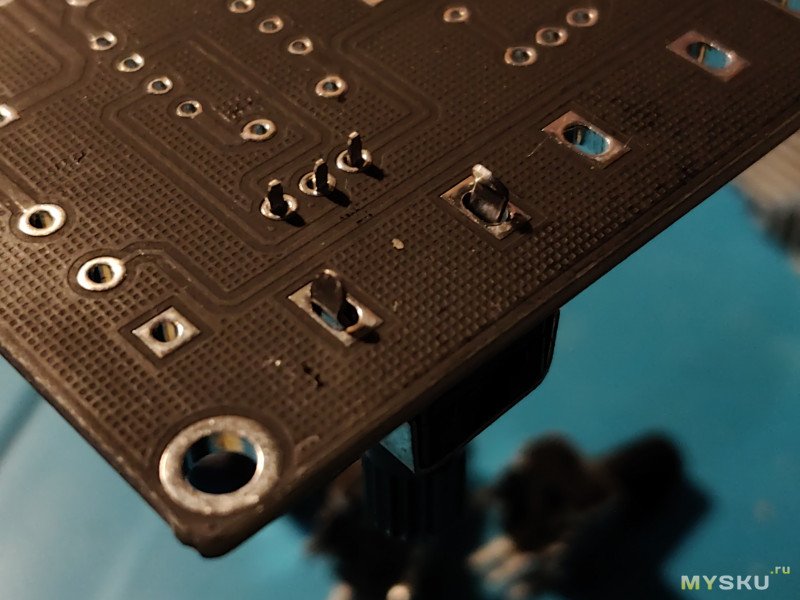

⛔ Выводы «кроваток» крайне плохо залуживаются. Буквально — немного навел беспорядка на плате (выше фото было) пока их пропаивал.



Спасибо за интерес. С Наступающим.

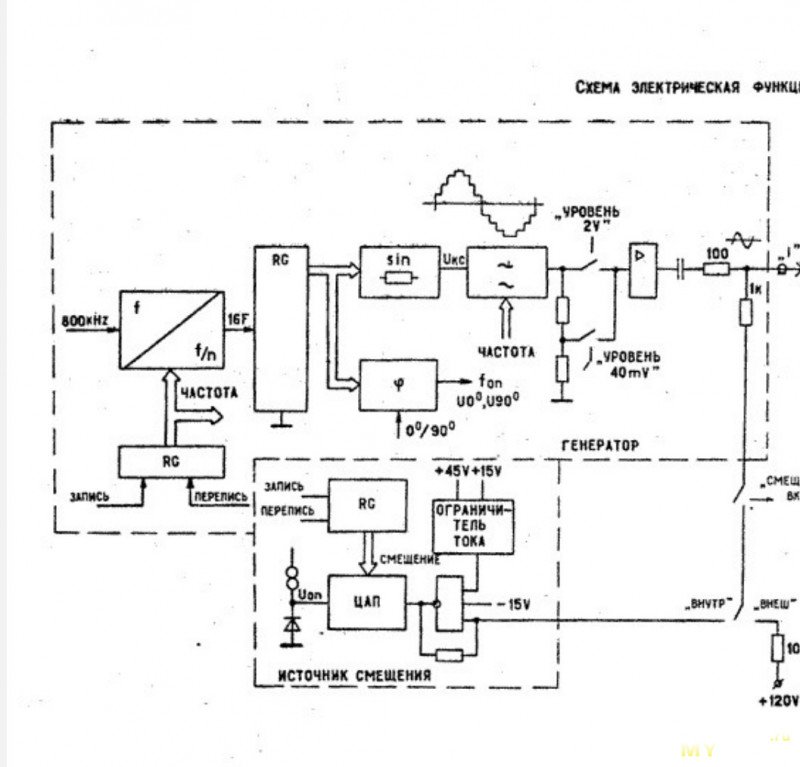

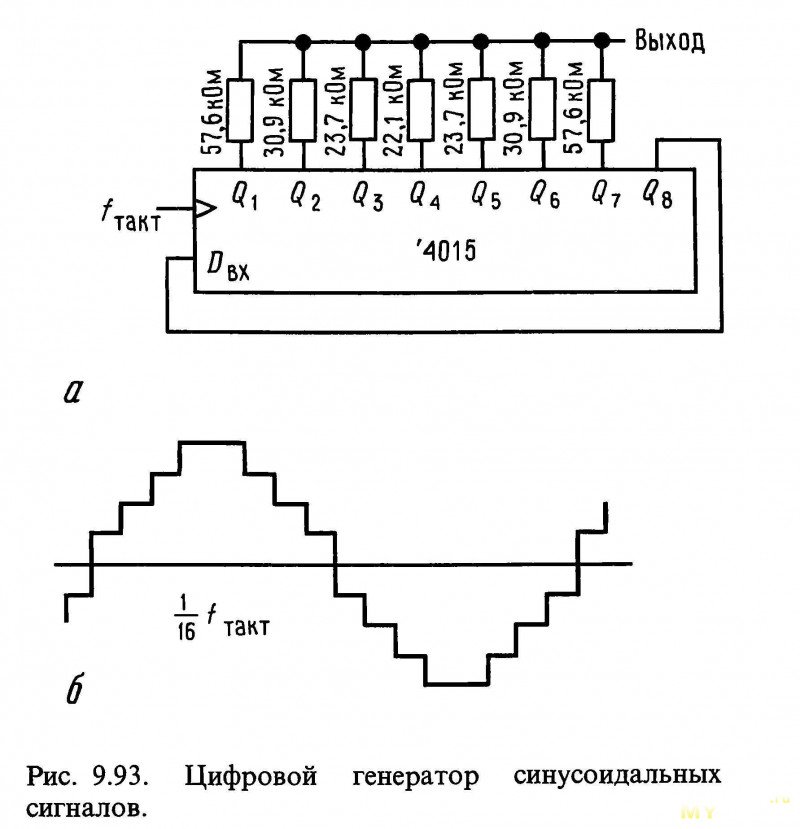

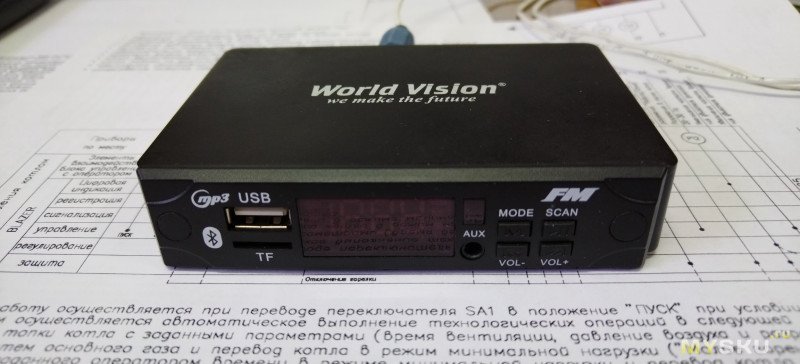

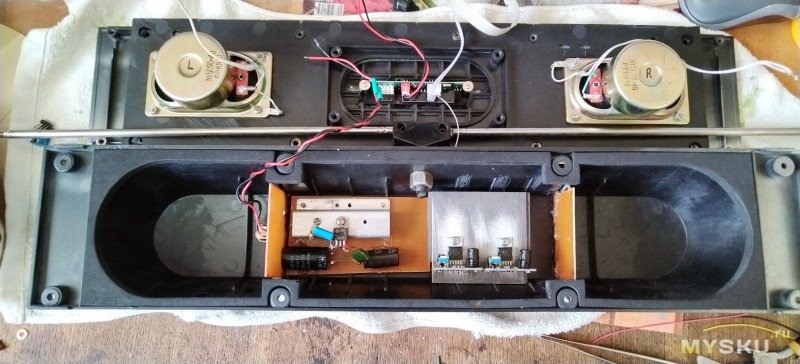

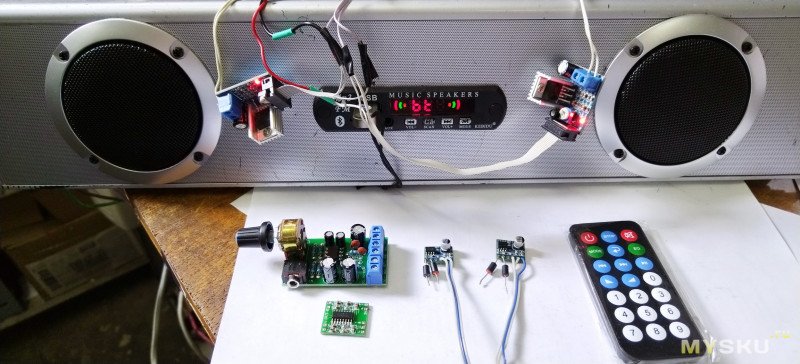

PS — Есть вот такой усилитель:
… если знаете, пишите как его можно проверить этим генератором, пишите, дополню обзор.
