Реанимационный монитор UTAS ЮМ-300 и его внутренний мир

Родной брат данного изделия у нас на вскрытии уже был.
Сегодня — более навороченная версия.
Добро пожаловать под кат!

В отличие от версии «Р» этот монитор предназначен для работы на выезде, поэтому выполнен в портативном исполнении:
Видите ручку сверху? Если ручка одна — прибор портативный, если две — переносной.

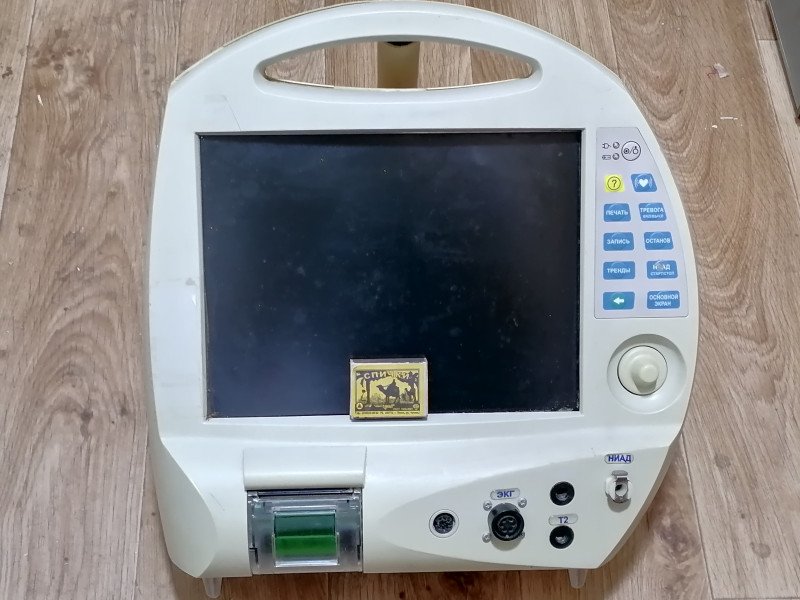

На передней панели — ЖК экран(не сенсорный), россыпь кнопок, ручка энкодера, разъемы для подключения датчиков и термопринтер.

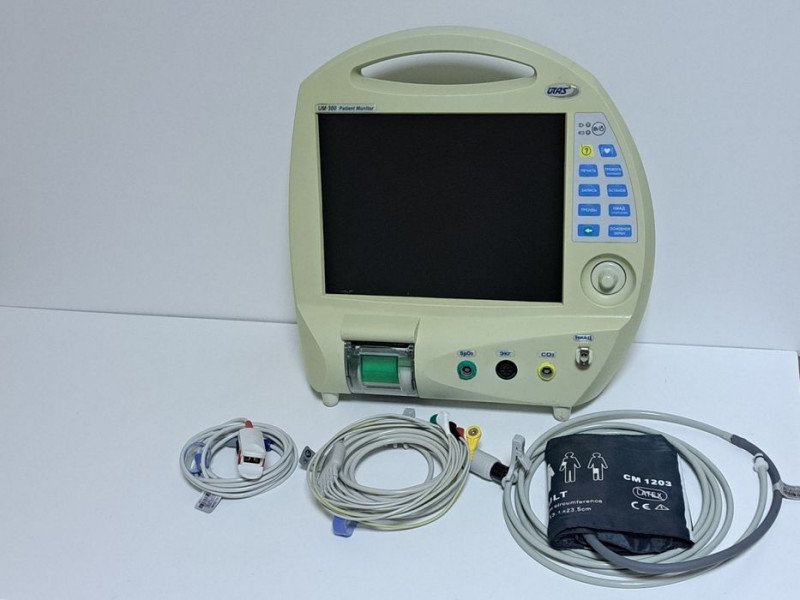

Вот так выглядят датчики прибора:
Слева направо — датчик сатурации, жгут электродов для ЭКГ, манжета НИАД.

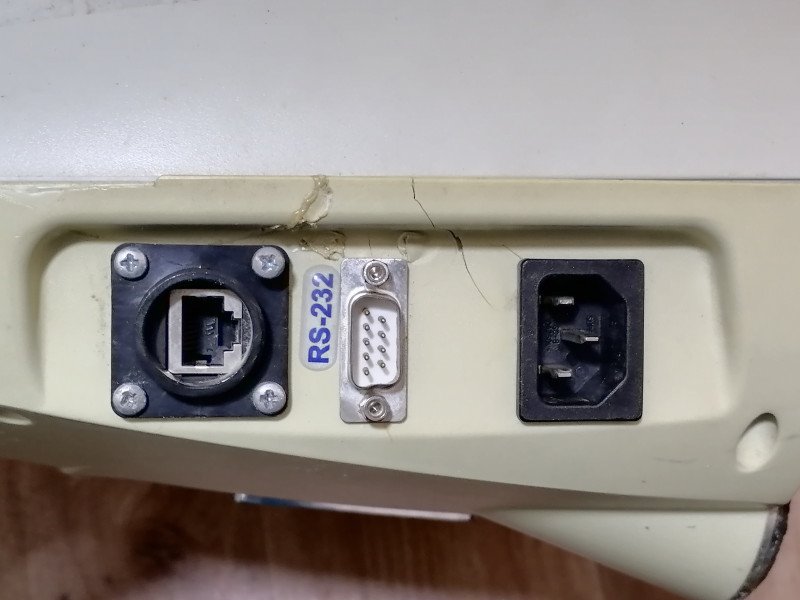

На левой грани корпуса ещё разъёмы:

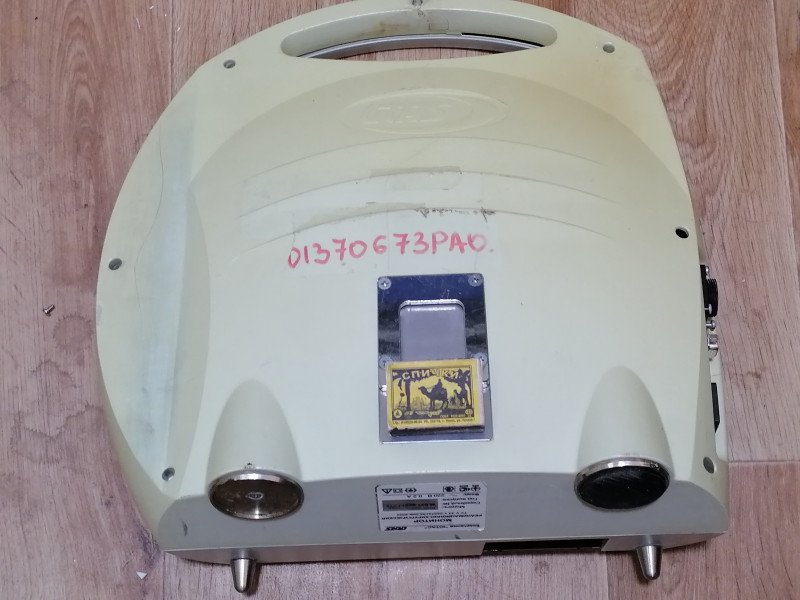

На задней стенке смотреть особо не на что:
Пластик корпуса то ли изначально был хрупкий, то ли стал таким со временем, но к моменту списания все попадавшиеся мне экземпляры были изрядно так побиты.

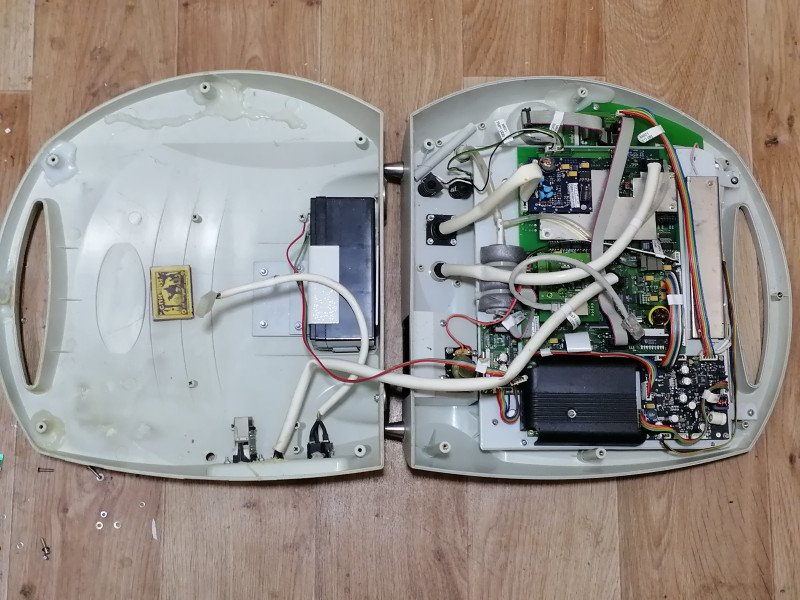

Выкручиваем винты и корпус можно раскрыть как книгу:
Так как прибор портативный, то он оборудован аккумуляторной батареей для автономной работы.

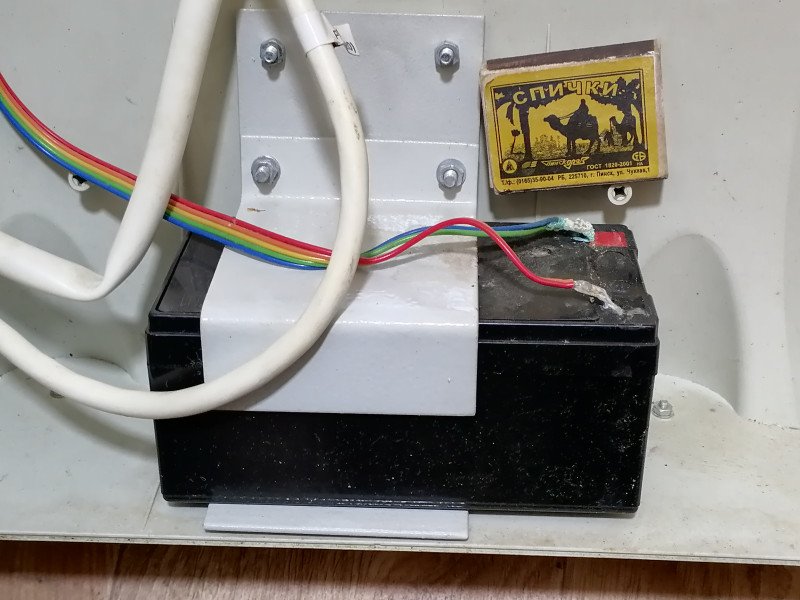

Батарея закреплена на задней стенке корпуса. Она тут свинцово-кислотная и весит, наверное, половину общей массы монитора. Учитывая дату выпуска — наверняка уже негодная.

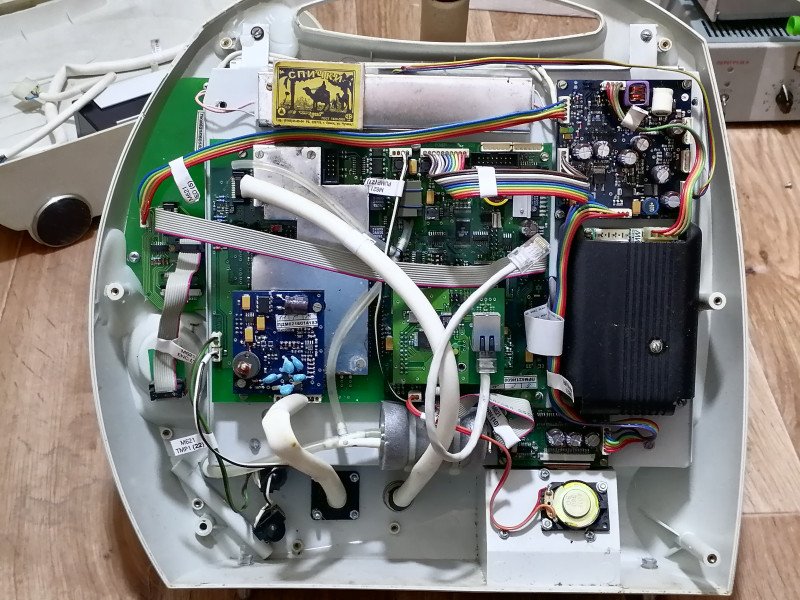

В передней части всё намного интереснее:
Основную плату обе версии прибора используют одинаковую.
Вот она, вид сверху:
И снизу:

Насос наддува манжеты и его мягкая оболочка:

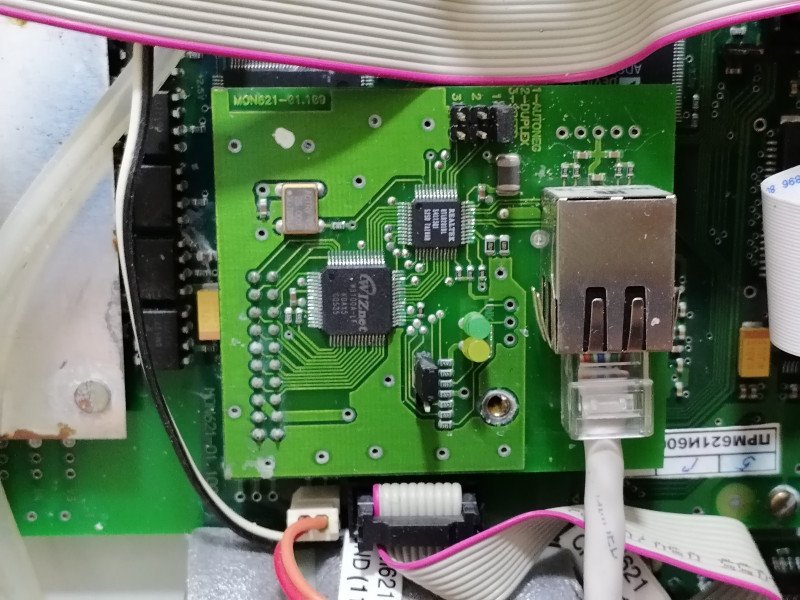

А вот это — плата сетевого интерфейса.
Сделана на Realtek RTL8201 и Wiznet W3100A, может использоваться для подключения Arduino к локальной сети — исходники в сети доступны. Впрочем, в наше время при наличии ESP32 с поддержкой Wi-Fi уже не очень-то и надо.

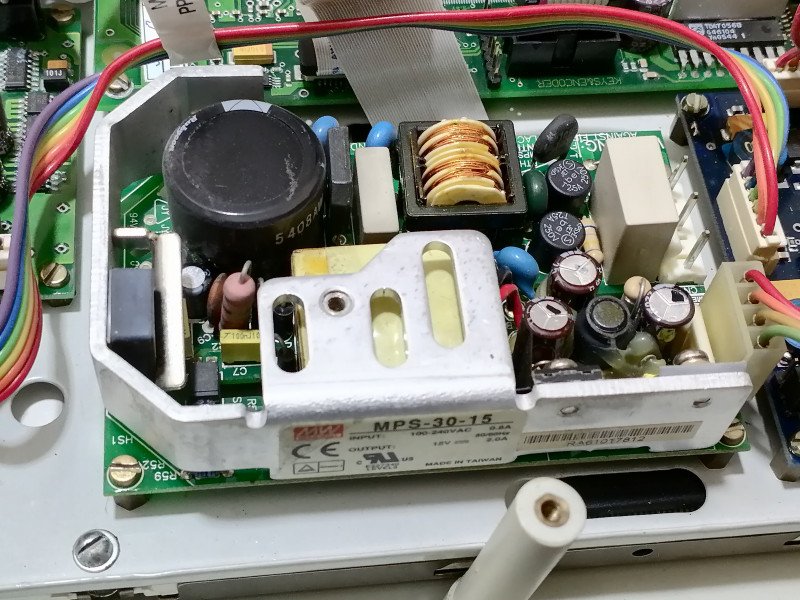

Основной блок питания со снятой защитной крышкой — Meanwell MPS-30-15, 15 В/2А.
Неплохо подойдет для самодельной настольной светодиодной лампы с соединением диодов 4S.

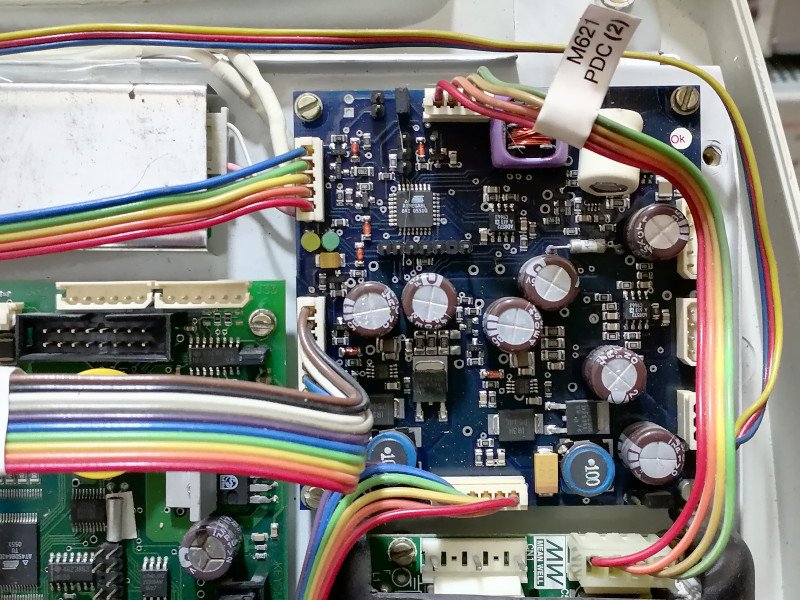

Плата управления питанием — обеспечивает зарядку аккумуляторной батареи, мониторинг её состояния, преобразование напряжений.
Кроме DC/DC-преобразователей, отсюда можно сдуть мелкую AVRку — Atmel ATMega8L.

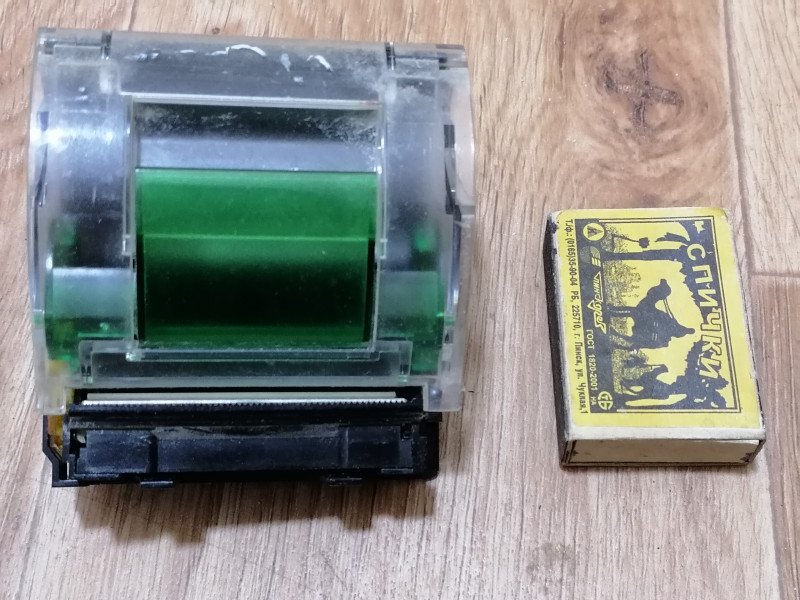

Термопринтер:

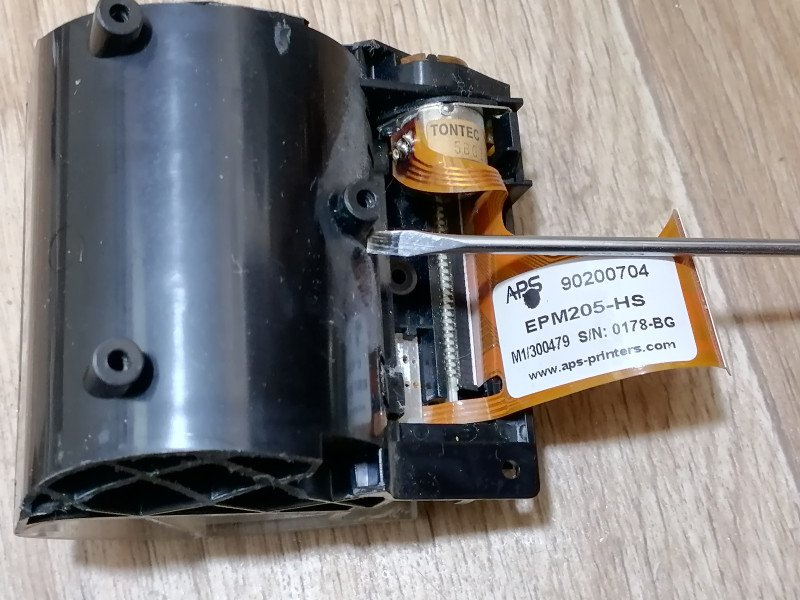

Его маркировка:
Судя по пачке запараллеленных ключей, эта плата управляет его питанием:

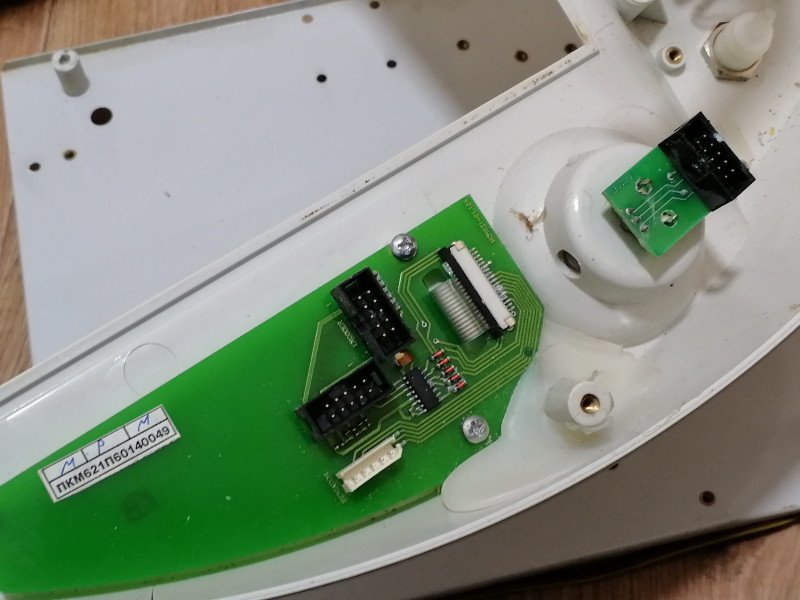

Плата кнопок и энкодер:

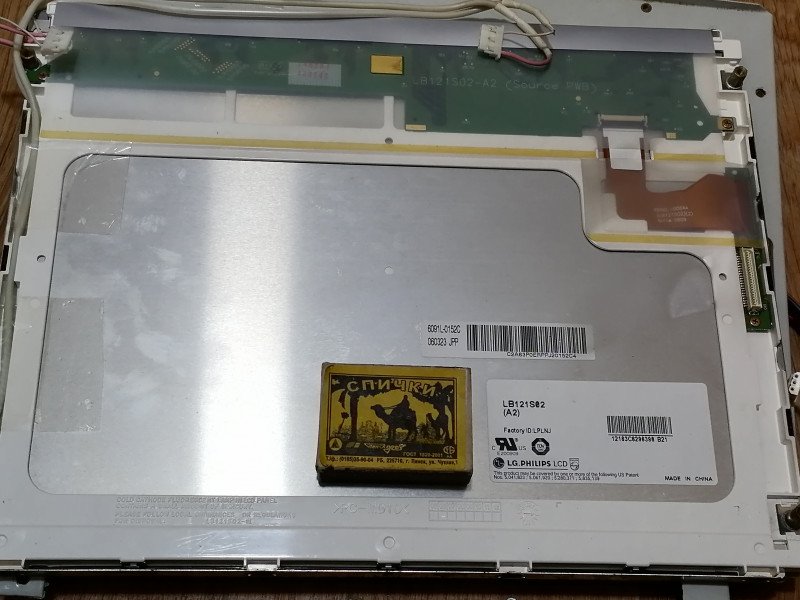

LCD-матрица — 12,1", 800*600 пикселей, TTL интерфейс. Сделана в Японии…

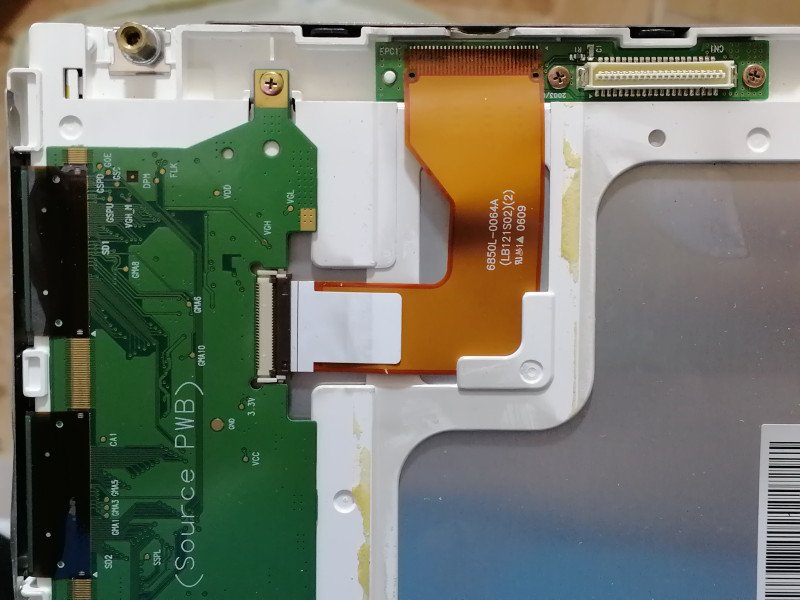

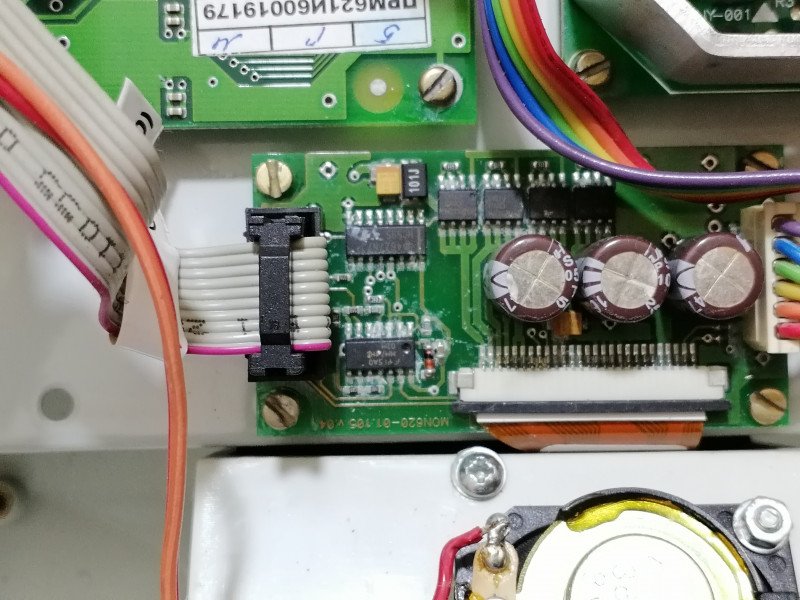

… а это значит, что без извращений в конструкции не обойдется. А вот, собственно, и они:

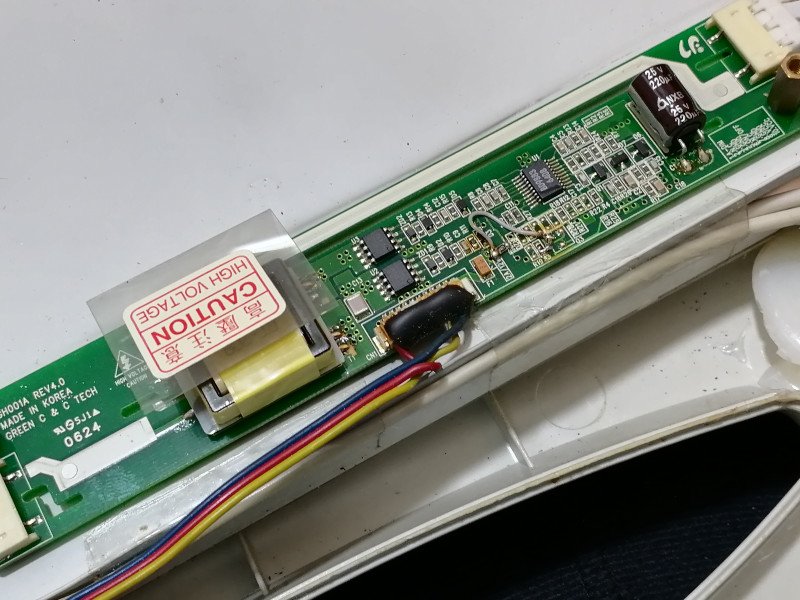

Инвертор для питания CCFL ламп подсветки:
Забавный факт: несмотря на медицинское предназначение, прибор совершенно не имеет влагозащиты. Матрица также ничем не прикрыта — на производстве было какое-то совсем уж дикое кроилово.
Вывод: данный вариант прибора представляет намного больший интерес в плане узлов и деталей, допускающий повторное использование.
